UPS、直流系统设备安装施工方案解析

ups安装施工工艺
UPS安装施工工艺主要包括以下几个步骤：
1. 设备检查：在安装前，需要对UPS设备进行全面的检查，包括设备的外观、电源线、电池等，确保设备无损坏，电源线无断裂，电池无泄漏。

2. 安装位置选择：UPS设备的安装位置应选择在通风良好、干燥、无尘、无腐蚀性气体的环境中，避免阳光直射和雨水浸湿。

同时，设备的周围应有足够的空间，以便于设备的散热和维护。

3. 设备安装：将UPS设备安装在预定的位置上，固定好设备，连接好电源线和电池。

在连接电源线时，应注意正负极的正确连接，避免接反。

4. 系统调试：安装完成后，需要进行系统的调试，包括设备的开机、关机、自检等功能的测试，以及电池的充放电测试，确保设备能正常运行。

5. 培训操作人员：对操作人员进行UPS设备的操作和维护培训，使其能熟练操作设备，正确处理设备故障。

6. 编制安装报告：记录整个安装过程，包括设备的型号、数量、安装位置、安装时间、调试结果等信息，以便于后期的设备管理和维护。

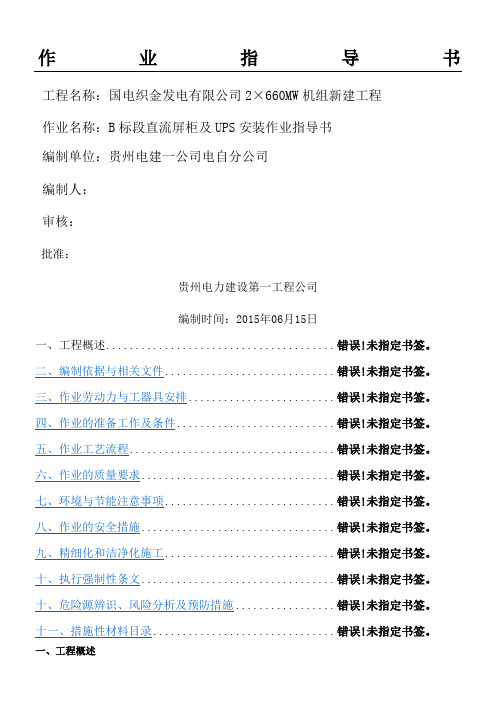

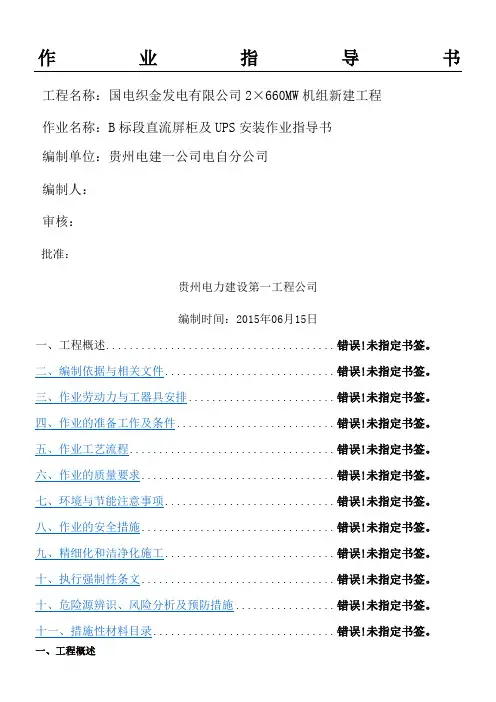

作业指导书工程名称：国电织金发电有限公司2×660MW机组新建工程作业名称：B标段直流屏柜及UPS安装作业指导书编制单位：贵州电建一公司电自分公司编制人：审核：批准：贵州电力建设第一工程公司编制时间：2015年06月15日一、工程概述....................................... 错误!未指定书签。

二、编制依据与相关文件............................. 错误!未指定书签。

三、作业劳动力与工器具安排......................... 错误!未指定书签。

四、作业的准备工作及条件........................... 错误!未指定书签。

五、作业工艺流程................................... 错误!未指定书签。

六、作业的质量要求................................. 错误!未指定书签。

七、环境与节能注意事项............................. 错误!未指定书签。

八、作业的安全措施................................. 错误!未指定书签。

九、精细化和洁净化施工............................. 错误!未指定书签。

十、执行强制性条文................................. 错误!未指定书签。

十、危险源辨识、风险分析及预防措施................. 错误!未指定书签。

十一、措施性材料目录............................... 错误!未指定书签。

一、工程概述国电织金发电有限公司2×660MW机组新建工程，由中南电力设计院负责设计。

B标段由贵州电建一公司负责施工。

本作业指导书适用于国电织金发电有限公司2×660MW机组新建工程#2机组控制及直流系统设备安装工程。

UPS施工方案范文UPS（不间断电源系统）施工方案是指在实际工程中，为保证UPS系统的正常运行和实现不间断供电功能，综合各种参数和条件，制定出的一系列具体计划和步骤。

一、前期准备在进行UPS施工前，需要进行一系列的前期准备工作。

首先要进行工程布置设计，包括站点的选址、电源的供给、负载的分配等等。

同时还要进行现场勘测，确定设备放置的位置，测量电压、电流、功率因素等参数。

此外还需要编制详细的施工方案和施工图纸，并提前准备好施工所需要的材料和设备。

二、设备安装1.设备搬运：由专业人员使用搬运工具将UPS设备按照设备要求进行安全搬运，避免设备受损。

2.设备安装：根据施工图纸和设备要求，将UPS设备放置在预定位置，并使用螺栓或膨胀螺栓固定设备。

同时，注意设备之间的间距，以便后续的维护和检修。

3.端子连接：根据设计要求，将UPS设备与输入电源、输出负载进行连接。

连接时要严格按照规范，确保连接牢固、可靠，避免电缆松脱或接触不良的情况发生。

三、电源接入1.输入电源接入：根据设计方案和现场情况，合理布置输入电源线路，选择合适的电缆规格和开关设备。

确保输入电源符合UPS设备的输入要求，并具备过载保护、短路保护等功能。

2.输出负载接入：根据设计方案和负载需求，合理布置输出负载线路，选择合适的电缆规格和开关设备。

确保输出负载符合UPS设备的输出要求，并具备过载保护、短路保护等功能。

四、系统调试1.设备调试：将UPS设备通电，按照设备说明书进行开机测试和调试，确保设备正常运行，各项参数和功能齐全、正常。

同时进行设备的功能测试，如输出电压、电流、频率稳定性等。

2.扩展电池组连接及测试：如果需要扩展电池组，按照要求进行连接和测试，确保电池组能够满足UPS设备的需求，保证系统在断电情况下能够正常工作。

五、系统验收在UPS系统调试完成后，进行与用户的系统验收测试。

主要包括负载测试、故障演练等环节，以验证UPS系统的可靠性和稳定性。

UPS安装施工具体技术方案一、项目概述在这个信息化的时代，电源的稳定性对于各类电子设备的正常运行至关重要。

本项目旨在为某数据中心提供一套UPS（不间断电源）安装施工方案，确保数据中心的电源稳定可靠，避免因电源故障导致的数据丢失和设备损坏。

二、施工目标1.确保UPS系统安装到位，满足数据中心对电源稳定性的要求。

2.提高数据中心的安全性，降低因电源问题引发的安全隐患。

3.优化数据中心的运行环境，提高设备使用寿命。

三、施工流程1.现场勘察在施工前，要对数据中心进行现场勘察，了解设备的摆放位置、电源需求、环境条件等。

勘察内容包括：（1）设备摆放位置：确定UPS设备的安装位置，考虑设备的散热、通风、防尘等因素。

（2）电源需求：了解数据中心各设备的电源需求，计算总功率，为UPS选型提供依据。

（3）环境条件：检查数据中心的环境条件，如温度、湿度、空气质量等，确保UPS设备能正常运行。

2.设备选型（1）容量：根据数据中心的总功率，选择相应容量的UPS。

（2）品牌：选择知名品牌的UPS，确保质量和售后服务。

（3）性能：选择具有良好性能和稳定性的UPS，满足数据中心对电源稳定性的要求。

3.设备安装（1）设备搬运：将UPS设备搬运到指定位置。

（2）设备安装：按照说明书进行设备安装，确保设备牢固、安全。

（3）电源连接：将UPS与数据中心设备连接，确保电源输出稳定。

4.系统调试设备安装完成后，进行系统调试。

调试内容包括：（1）UPS自检：启动UPS，检查设备是否正常运行。

（2）负载测试：将数据中心设备接入UPS，测试电源输出是否稳定。

（3）电池测试：检查电池的容量和性能，确保电池在断电情况下能支持设备运行。

5.系统验收系统调试完成后，进行验收。

验收内容包括：（1）设备运行状态：检查UPS设备运行是否正常。

（2）电源输出质量：检测电源输出是否稳定，满足数据中心需求。

（3）安全性能：检查设备的安全性能，确保无安全隐患。

四、施工注意事项1.严格遵循施工规范，确保施工质量。

UPS安装施工方案 (二)- UPS安装施工方案UPS（Uninterruptible Power Supply）是一种不间断电源，可以在电力中断的情况下提供电力，保证设备的正常运行。

UPS的安装施工方案需要注意以下几点：1. 确定UPS的功率和容量在安装UPS之前，需要确定UPS的功率和容量。

这可以根据设备的负载来计算。

一般来说，UPS的容量应该比设备的负载大一些，以确保UPS可以在电力中断的情况下提供足够的电力。

2. 选择合适的安装地点UPS应该安装在干燥、通风、温度适宜的地方。

同时，UPS的安装地点应该远离磁场干扰和电磁辐射。

如果需要安装多个UPS，应该将它们分散在不同的地方，以避免单点故障。

3. 安装UPS电池组UPS电池组是UPS的核心部件，需要正确安装。

在安装UPS电池组之前，需要确保电池组的数量和容量与UPS的要求相符。

同时，需要注意电池组的连接方式和电线的规格，以确保电池组能够正常工作。

4. 连接UPS和设备在连接UPS和设备之前，需要确认电线的规格和连接方式。

同时，需要确保UPS的输出电压和频率与设备的要求相符。

在连接UPS和设备之后，需要进行测试，以确保UPS可以正常工作。

5. 进行UPS的维护和保养UPS的维护和保养非常重要，可以延长UPS的寿命和保证其正常工作。

在进行UPS的维护和保养时，需要注意安全和规范。

同时，需要定期检查UPS的电池组和电线连接，以确保UPS可以在需要时提供足够的电力。

以上是UPS安装施工方案的相关内容，需要注意以上几点，以确保UPS 可以正常工作。

机房UPS的配电系统施工方案一、项目概况：二、施工范围：1.安装UPS电源设备：选择适合机房负荷需求的UPS设备，并根据设计要求进行安装。

2.安装配电柜：根据机房负荷需求和UPS电源的输出要求，选择合适的配电柜，并进行安装。

3.进行线缆布线：根据机房布局和设备需求，进行线缆敷设和连接，确保各设备之间的信号和电源能够正常传输。

三、施工步骤及要求：1.确定UPS电源位置：根据机房布局和安全要求，选择合适的位置安装UPS电源设备，并确保能够方便维护和操作。

2.安装UPS电源设备：将UPS设备安装在固定的位置上，并根据设备要求进行接地和连接。

3.安装配电柜：根据机房负荷需求和UPS电源输出要求，选择合适的配电柜，并将其安装在指定位置上。

4.进行线缆布线：根据机房布局和设备需求，进行线缆敷设和连接，确保各设备之间的信号和电源能够正常传输。

布线要求有序、整洁，避免交叉干扰。

5.进行接地工作：对UPS电源和配电柜进行接地处理，确保安全可靠。

6.进行系统测试：在施工完成后，进行系统的整体性能测试，包括输入和输出电流、电压稳定性等，确保系统能够正常运行。

四、材料及设备：1.UPS电源设备：选择适合机房负荷需求的UPS设备，包括主机、电池组等。

2.配电柜：选择符合机房负荷和UPS电源输出要求的配电柜。

3.线缆、插座等配件：选择符合要求的线缆、插座等，确保信号和电源能够正常传输。

五、安全措施：1.工程现场要进行明确的安全标识，设立防止人员非法进入施工区域的警示线，并配备专人进行安全巡视，确保施工过程的安全。

2.施工过程中，对设备的安装要进行固定和接地处理，确保设备的稳定性和安全性。

3.施工过程中，要注意线缆和设备的隔离，避免干扰和短路等问题的发生。

六、施工进度安排：1.施工前准备：包括造价和材料准备，施工图纸审核等，大约需要2个工作日。

2.施工准备：包括现场搭建和设备安装，大约需要3个工作日。

3.设备调试：包括线缆布线和系统测试，大约需要2个工作日。

UPS安装施工方案 (一)随着现代社会网络化的发展，电力的使用越来越广泛，各行业在工作中都要求电力的稳定供应。

特别对于电子设备，如服务器，交换机等网络设备来说，需要确保它们长时间不间断地工作，因此UPS系统成为必要之选。

针对UPS安装施工方案，以下将分点进行介绍。

一、选择合适的UPS系统不同的UPS系统适用于不同规模的设备，一般UPS系统可分为目标UPS、小型UPS、中型UPS、大中型UPS、大型UPS等。

因此，在安装UPS系统前，需要根据自己的需要选择合适的UPS系统，确保其能为自己所使用的电子设备提供足够的备用电力。

二、选择合适的安装地点UPS系统应尽量安装于干燥通风，温度适宜且空气流通的房间内，以减少造成设备损坏的风险。

此外，还需要安装在远离其他电器、水管的位置，以免产生相互干扰和损害。

三、安装电缆在选择合适的安装位置后，需要将UPS系统与电源电缆和网络线路相连。

在安装UPS系统时应注意尽可能减少电缆的长度，以减少导线电阻造成的电力损耗，保证最佳的电力传输。

四、安装UPS系统在安装过程中，需要注意选择合适的安装位置，以及安装支架。

通常情况下，UPS系统应放置在平坦的地面，确保其稳固和安全。

同时在连接射频接头时，不要旋紧过度，以免损坏。

五、接地UPS系统需要接地才能保证其正常使用，减小维修的难度和风险，减少发生火灾电击等意外事故的可能性。

因此，在安装UPS系统时需注意对系统进行接地操作，确保电力的稳定流动。

综上所述，在进行UPS系统安装前，需要理解该系统的类型及其所需的功率容量，同时选择合适的安装位置，依赖正确的电缆方法进行连接，稳妥地安装UPS系统，对于实现电力的长期供应和设备的安全运行有着极大的意义。

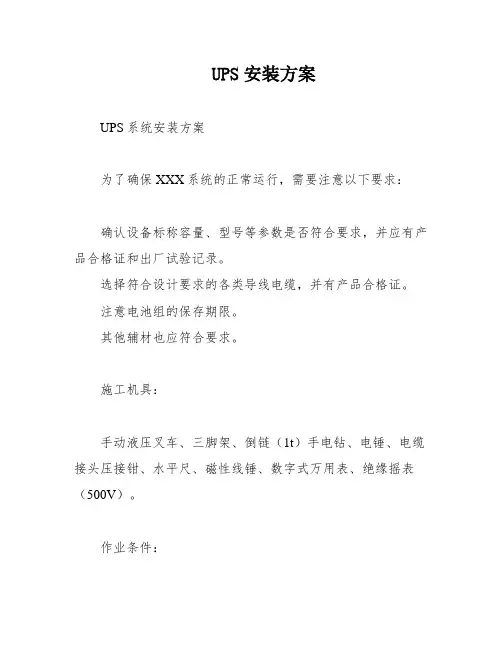

UPS安装方案UPS系统安装方案为了确保XXX系统的正常运行，需要注意以下要求：确认设备标称容量、型号等参数是否符合要求，并应有产品合格证和出厂试验记录。

选择符合设计要求的各类导线电缆，并有产品合格证。

注意电池组的保存期限。

其他辅材也应符合要求。

施工机具：手动液压叉车、三脚架、倒链（1t）手电钻、电锤、电缆接头压接钳、水平尺、磁性线锤、数字式万用表、绝缘摇表（500V）。

作业条件：施工图纸及技术资料应齐全。

屋顶、楼板应施工完毕，无渗漏。

机房室内地面应完成，门窗应齐全。

预埋件及预留孔应符合设计要求。

已安装设备或设备安装后不能再进行施工的装饰工作应全部结束。

系统的预埋管线、盒、箱均已敷设和安装完毕。

大型机柜的基础槽钢设置应完成，所处位置正确，具有利于设备散热及维修保养的工作间距。

由接地装置引来的接地干线应敷设到位。

回路管线、电缆桥架或线槽应敷设到位。

技术准备：施工图纸和技术资料应齐全。

施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。

操作工艺：设备清点、检查→机柜引入引出管线、机柜基础槽钢、接地干线修整→主回路线缆及控制电缆敷设→设备就位及固定→柜内设备安装接线→电池组就位及接线→系统通电前测试检查→系统整体调试及验收设备开箱检查：安装单位、供货单位、建设单位共同进行，并做好检查记录。

按照设备清单、设计图纸核对设备本体及附件、备件的规格、型号应符合设计图纸要求，附件、备件齐全；产品合格证件、技术资料、说明书齐全。

拆开UPS及电池包装，目检UPS、电池内部及外部是否存在运输损坏、受潮、擦碰及变形等。

如有损坏立即通知承运商。

XXX及电池不允许长期暴露在室外，且需要确保XXX机房环境符合设备技术要求，特别是环境温度和通风条件以及粉尘情况必须符合设备厂商要求。

必要时需要做好设备的防护措施。

机柜引入引出导线、机柜基础槽钢、接地干线修整：根据有关图纸及设备安装说明检查机柜引入引出管线、机柜基础槽钢、接地干线是否符合要求。

UPS系统施工方案1. 规划背景和目标在现代社会中，电力供应的中断或波动对用户的正常运营活动造成了很大的困扰和损失。

为了保障电力供应的连续性和稳定性，UPS（不间断电源）系统被广泛应用于各种领域，特别是需要持续供电的关键设备和系统。

本文将介绍一个UPS系统的施工方案，以保证用户在电力中断的情况下仍能正常运行。

本施工方案的目标是： - 安装UPS系统，提供备用电力源，以确保用户设备在电力中断期间不会中断供电。

- 实施UPS系统与用户设备之间的电气连接，并保证其可靠性和安全性。

- 对UPS系统进行监控和维护，以确保其正常工作，并及时处理任何故障。

2. 施工过程和步骤2.1 准备工作在开始施工之前，需要进行一些准备工作，包括但不限于： - 确定UPS系统的容量，根据用户设备的功率需求和持续运行时间来计算。

- 确定UPS系统的位置，需要考虑到与用户设备的距离和连接线路的长度。

- 配置UPS系统的监控和报警系统，以便及时发现和处理任何故障。

- 确保所有施工材料和设备的准备充分，以避免延误施工进度。

2.2 安装UPS系统根据准备工作的结果，按照以下步骤安装UPS系统： 1. 将UPS系统设备安装到指定的位置上，确保它稳定且易于维护。

2. 连接UPS系统的输入电源线，确保其与主电源之间有隔离开关和过滤设备。

3. 连接UPS系统的输出电源线，确保其能够输出稳定的电压和电流。

4. 安装UPS系统的电池组，确保其容量和数量能够满足用户设备的需求。

5. 连接UPS系统的监控和报警系统，以实现对UPS系统运行状态和故障的监测。

2.3 进行电气连接将UPS系统与用户设备进行电气连接，需要按照以下步骤进行： 1. 确定UPS系统与用户设备之间的连接线路，包括线径、长度和绝缘等级等。

2. 安装连接线路，确保其与主电源线路、UPS系统和用户设备之间的连接牢固可靠。

3. 进行连接线路的接地和绝缘测试，确保其符合相关的电气标准和安全要求。

UPS工程安装方案一、项目概述UPS（不间断电源）是指一种通过将直流电转化为交流电供电的设备，用于在电网停电时继续为关键设备供电，以防止数据丢失、设备损坏或生产中断等情况的发生。

本文将介绍UPS工程安装方案。

二、工程背景三、工程目标1.提供稳定可靠的电力供应：UPS工程安装需要确保供电系统的稳定性和可靠性，以避免设备故障和生产中断。

2.提高能源效率：UPS工程安装可以优化供电系统，减少能源浪费和运营成本。

3.快速响应和恢复：UPS工程安装需要确保在电网停电时能够迅速响应，并及时为关键设备提供电力支持。

四、工程步骤1.规划和设计根据不同的用户需求和场景，进行UPS工程安装的规划和设计。

包括评估关键设备的功率需求、设备的可靠性要求、电源负载信息等。

同时，根据现场实际情况，确定UPS设备的安装位置和布线路径。

2.选型和采购根据规划和设计结果，选型合适的UPS设备并进行采购。

根据设备的功率需求、适应电源环境、通信接口要求等条件进行选择。

3.安装和连接按照设计要求，对UPS设备进行安装和连接。

确保UPS设备与电源系统、负载设备和监控系统之间的正确连接和通信正常。

4.调试和测试安装完成后，对UPS设备进行调试和测试，确保其稳定工作。

包括输入输出电压、频率、电流和波形的测试，以及负载能力和转换时间等性能参数的测试。

5.系统验收和培训在调试和测试通过后，进行UPS工程安装的系统验收。

验收包括对整个系统的功能性测试、可靠性测试和性能测试，并给用户提供相应的验收报告。

6.运维和维护五、工程效果1.稳定可靠的电力供应：通过UPS工程安装，可以确保关键设备在电网停电时有稳定可靠的电力供应，避免数据丢失和生产中断的情况发生。

2.提高能源效率：通过优化UPS设备和供电系统，可以减少能源浪费和运营成本。

3.快速响应和恢复：UPS工程安装可以快速响应电网停电并为关键设备提供电力支持，提高业务连续性。

六、项目总结UPS工程安装是为了确保关键设备在电网停电时能够持续地运行而进行的工程。

UPS直流系统设备安装施工方案UPS（Uninterruptible Power Supply，不间断电源）是一种可以在电源供应中断或电压波动时提供临时电力的装置。

它通常由蓄电池和与电网交流供电的充电器组成，可以在停电时提供电力以保证设备的正常运行。

直流系统（DC system）则是一种通过直流电提供设备供电的系统，一般由蓄电池组、整流器和配电设备组成。

本文将会讨论UPS和直流系统设备的安装施工方案。

1.设备选型和布局：在制定安装施工方案之前，首先需要进行设备选型和布局设计，根据实际需求和使用场景选择合适的UPS和直流设备，并设计设备的摆放位置和布线路径。

要确保设备之间的空间合理，便于设备的安装和维护。

2.安装地点准备：为了确保安装过程的顺利进行，需要提前对安装地点进行准备。

首先，确保安装地点的电源系统满足UPS和直流设备的供电需求，并检查电网接入处是否符合安全标准。

其次，对安装地点进行消防和安全防护措施，确保设备安装的环境安全可靠。

最后，对安装地点进行清洁和除尘处理，避免灰尘和杂物对设备的影响。

3.设备安装：根据设备选型和布局设计，进行设备的安装。

首先，对UPS和直流设备进行检查，确保设备符合施工要求，并记录设备的型号和序列号。

然后，根据设备的尺寸和重量，选择合适的安装位置和方式，如固定架、悬挂架等。

在安装过程中，要注意设备的平稳和固定，避免设备的晃动和倾斜。

4.联接设备：安装设备后，需要进行设备之间的联接。

首先，对设备进行电源线和信号线的连接，确保设备之间的电力和通信正常传输。

其次，在设备的联接过程中，要注意线缆的敷设和标识，便于后续维护和故障排除。

最后，进行设备的地线和屏蔽接地连接，确保设备的安全运行和抗干扰能力。

5.调试和测试：在设备安装完成后，需要对设备进行调试和测试，确保设备的正常运行和性能符合要求。

首先，对UPS和直流设备进行功能测试，包括充放电测试、切换测试、负载切换测试等。

然后，对设备的线路和联接进行测试，包括电压和电流的测量、波形和谐波分析等。

UPS安装方案UPS系统安装方案要求：在安装XXX系统时，需要注意核对设备标称容量、型号等参数是否符合要求，并应有产品合格证和出厂试验记录。

各类导线电缆应根据设计要求选用，并有产品合格证。

电池组应注意保存期限。

其他辅材应符合要求。

施工机具：在施工XXX系统时，需要使用场内搬运工具如手动液压叉车、三脚架、倒链（1t）手电钻、电锤、电缆接头压接钳、水平尺、磁性线锤、数字式万用表、绝缘摇表（500V）等施工机具。

作业条件：在施工XXX系统之前，需要确保施工图纸及技术资料齐全，屋顶、楼板施工完毕，无渗漏。

机房室内地面完成，门窗齐全。

预埋件及预留孔符合设计要求。

有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作应全部结束。

系统的预埋管线、盒、箱均已敷设和安装完毕。

大型机柜的基础槽钢设置完成，所处位置正确，具有利于设备散热及维修保养的工作间距。

由接地装置引来的接地干线敷设到位。

回路管线、电缆桥架或线槽敷设到位。

割接方案：在进行XXX系统的割接方案时，需要进行技术准备，包括施工图纸和技术资料的齐全。

在施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。

操作工艺的工艺流程包括设备清点、检查、机柜引入引出管线、机柜基础槽钢、接地干线修整、主回路线缆及控制电缆敷设、设备就位及固定、柜内设备安装接线、电池组就位及接线、系统通电前测试检查、系统整体调试及验收。

设备开箱检查：在进行XXX系统的设备开箱检查时，需要安装单位、供货单位、建设单位共同进行，并做好检查记录。

按照设备清单、设计图纸、核对设备本体及附件、备件的规格、型号应符合设计图纸要求，附件、备件齐全；产品合格证件、技术资料、说明书齐全。

拆开UPS及电池包装，目检UPS、电池内部及外部是否存在运输损坏、受潮、擦碰及变形等。

如有损坏立即通知承运商。

UPS及电池不允许长期暴露在室外，且需要确保XXX机房环境符合设备技术要求，特别是环境温度和通风条件以及粉尘情况必须符合设备厂商要求。

UPS安装施工方案一、工程施工工艺1、工艺流程2、施工要点1、将UPS放置于用户设备附近的水平地面上。

UPS的后面板及侧板应与墙壁或相邻设备间保持200mm以上的距离，同时请勿用物品遮盖前面板的进风口，以免阻碍UPS风机排气孔的排气，造成UPS内部温度升高，影响UPS的寿命。

2、保持UPS安装环境的通风良好，避免安装在过热或湿度过高的环境中，远离水、可燃性气体或腐蚀剂，远离发热源，避免阳光直射，尽量保持进、出风口无灰尘。

避免在有粉尘、挥发性气体、盐份过高，有腐蚀性物质的环境中使用。

3、三相市电输入火线上须安装大于500A三极联动断路器，以便紧急情况时能迅速切断电源，使用三极联动断路器时，零线与UPS的输入零线端子直接连接，不可通过断路器。

4、为防止UPS在使用过程中发生移动，使用前务必将可调地脚旋下，使设备位置固定。

5、UPS可用于阻容性（如计算机）阻性和微感性负载，不宜用于纯感性和纯容性负载（如电动机、空调和复印机等），而且也不能接半波整流型负载。

6、UPS的输出应通过开关配电柜分配到负载，以减小某个负载对其它负载的供电影响。

采用正确的配电方式，保证UPS及用房设备的安全。

3、安装前的设备检验施工前应对所安装的设备外观、型号规格、数量、标志、标签、产品合格证、产地证明、说明书、技术文件资料进行检验，检验设备是否选用厂家原装产品。

二、主要施工机械器具配备计划材料、构(配)件、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在工程开工之前完成。

根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。

物资准备工作主要包括材料的准备；构(配)件和制品的加工准备；安装机具的准备和工艺设备的准备。

施工机械准备：1）本工程施工顺序，提前计划安排精良的机械设备，进行保养和调试。

2）对于小型施工机械设备，根据工程实际需要合理配置。

3）所有机械设备进场后均事先规划适当的位置放置，小型设备则规划房间集中储存备用。

UPS系统施工方案1)UPS安装前准备确定UPS设备标称容量、型号等参数均应符合设计要求，并应有产品合格证和检测报告。

确定各类安装所需材料应根据设计要求选用，并有产品合格证。

确定其它辅材应符合要求。

确定主要施工机具具备并符合技术、安全要求。

检测及保护用具：水准仪、兆欧表、数字式万用表、水平尺、接地电阻测试仪、试电笔、钢直尺、钢卷尺、塞尺、线坠、编织接地线、粉末灭火器等。

2)UPS系统施工条件施工图纸及技术资料齐全。

屋顶、楼板施工完毕，无渗漏。

机房室内地面完成。

门窗齐全。

预埋件及预留孔符合设计要求。

有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作应全部结束。

系统的预埋管线、盒、箱均已敷设完毕。

大型机柜的基础槽钢设置完成，所处位置正确，具有利于设备散热及维修保养的工作间距。

由接地装置引来的接地干线敷设到位。

相关回路管线、电缆线槽敷设到位。

3)UPS系统施工工艺A工艺流程：设备清点、检查一机柜基础槽钢及接地干线安装一主回路线缆及控制电缆敷设一机柜就位及固定一柜内设备安装接线一系统通电前测试检查一系统整体调试及验收B开箱检查：设备开箱检查由施工单位、供货单位、建设单位共同进行，并做好开箱检查记录。

根据装箱单或供货清单的规格、品种、数量进行清点，技术文件是否齐全，设备规格、型号是否符合设计要求。

检查主机、机柜等设备外观是否正常，有无受潮、擦碰及变形等情况，并做好记录和签字确认手续。

C槽钢安装：根据有关图纸及设备安装说明检查机柜引入引出管线、机柜基础槽钢、接地干线是否符合要求，重点检查基础槽钢与机柜规定螺栓孔的位置是否正确、基础槽钢水平度及平面度是否符合要求。

待机柜安装完毕后，需刷调和漆两遍，以防基础槽钢裸露部分锈蚀。

根据发现的问题及时进行修整。

主回路线缆及控制电缆敷设：线缆及控制电缆敷设应符合国家有关现行技术标准。

进行穿线时应做好对管口保护工作，以防割伤线缆。

线缆敷设完毕后应进行绝缘测试，线间及线对地绝缘电阻值应大于0.5MQ。

××××B座计算机业务楼项目机房供电系统施工方案××××机房设备工程有限公司2009年10月30日1.机房供电系统施工技术方案1.1.概述1.1.1.工程内容本工程电气系统的施工包括UPS及电池系统、配电柜的安装、电缆梯架的安装、母线槽的安装、电缆的敷设及端接、机房接地系统的安装。

本工程UPS及电池系统的安装主要包括：一层和地下夹层安装的UPS系统1-4共计16台500KVA的UPS和3264块1200AH2V的免维护阀控铅酸蓄电池；8层、9层安装的UPS系统5-7和测试UPS系统一共计15台500KVA的UPS和3060块1200AH 2V的免维护阀控铅酸蓄电池。

本工程配电柜的安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜（共31台）的安装。

其中UPS 输入输出配电柜均为联体柜：1-7套UPS输入配电柜均为9个柜体相连、输出柜为6个柜体相连；测试UPS系统一输入配电柜为11个柜体相连、输出柜为7个柜体相连。

联体柜安装时均为铜排相连，对柜体的安装精度要求较高。

而精密配电柜本身为精密设备，且设备自带隔离变压器，柜体质量较大，安装技术要求较高。

电池开关柜不仅带有直流开关，且有些UPS设备还需要在开关柜内安装电池采样控制模块，需要与UPS厂家和电池厂家进行紧密配合。

本工程的电缆桥架及电缆敷设主要包括UPS输入、输出电缆和至各精密配电柜上口的电缆、桥架，以及机房配电柜接至空调设备（室内机、室外机）电缆、桥架的安装。

本工程母线槽的安装主要包括从地下一层配电室至1层、8、9层UPS输入柜共计38条母线槽的安装（其中UPS系统8和测试UPS系统2的母线槽仅安装到相应UPS楼层配电间。

本工程接地系统共包括地下夹层、一到十层和十三层接地系统的安装。

1.1.2.工程特点本工程工程量大、安装技术要求高、需要配合的设备厂家较多、工期要求较短、安装位置紧促，因此需要统筹合理安排施工界面。

机房UPS安装施工方案18501UPS（不间断电源）是一种能够在电力突然中断时为设备提供备用电力的设备，广泛应用于各种电力敏感型设备的场所，如数据中心、通信基站、医院、工业自动化等。

UPS安装施工方案是为了确保UPS能够正常工作且与周围设备安全连接的一项重要工作。

下面将详细介绍机房UPS安装施工方案。

一、施工准备1.设计方案审查：在施工前，需要对设计方案进行详细审查，并与设计单位进行沟通，确保方案的可行性和合理性。

2.施工队伍组建：根据项目的具体情况组建专业的施工队伍，包括工程技术人员、电气工程师、电工等。

3.施工材料准备：根据设计方案要求，准备好必要的施工材料，包括UPS设备、电缆线材、配电箱、安装支架等。

二、UPS设备安装1.设备摆放：根据设计方案要求，选择合适的摆放位置，确保设备安全、稳定地放置，并且考虑设备的散热和维修保养的便利性。

2.安装支架：根据设备负荷和尺寸，选择合适的安装支架，并进行牢固的固定。

3.连接电缆：将UPS设备的输入输出电缆与配电箱、负载设备进行连接，确保连接牢固，正负极连接正确。

4.接地处理：对UPS设备进行接地处理，确保设备在电力故障时能够正常工作，并确保安全。

三、电力配套施工1.配电箱安装：根据设计方案要求，将配电箱安装在合适的位置，接入主电源，并与UPS设备进行电缆连接。

2.输电线安装：根据设计方案要求，选择合适的输电线，并按照电力标准要求进行施工，确保电力的安全供应。

3.保护装置：根据设备使用环境和设计要求，安装相应的保护装置，如过压保护器、短路保护器等，保护设备免受电力故障的影响。

四、测试与调试1.上电测试：确认设备安装和连接无误后，进行上电测试，确保UPS设备能够正常启动和工作，并与其他设备正常通信。

2.负载测试：根据设计方案要求，进行负载测试，检查UPS设备的输出功率是否符合要求，并能够正常供应负载设备所需的电力。

3.故障测试：模拟不同故障情况，如断电、过电流等，测试UPS设备的反应和切换时间，确保UPS设备能够在故障发生时及时切换到备用电源。

作业指导书工程名称：国电织金发电有限公司2×660MW机组新建工程作业名称：B标段直流屏柜及UPS安装作业指导书编制单位：贵州电建一公司电自分公司编制人：审核：批准：贵州电力建设第一工程公司编制时间：2015年06月15日一、工程概述 (2)二、编制依据与相关文件 (3)三、作业劳动力与工器具安排 (3)四、作业的准备工作及条件 (3)五、作业工艺流程 (4)六、作业的质量要求 (6)七、环境与节能注意事项 (7)八、作业的安全措施 (8)九、精细化和洁净化施工 (10)十、执行强制性条文 (10)十、危险源辨识、风险分析及预防措施 (12)十一、措施性材料目录 (22)一、工程概述国电织金发电有限公司2×660MW机组新建工程，由中南电力设计院负责设计。

B标段由贵州电建一公司负责施工。

本作业指导书适用于国电织金发电有限公司2×660MW机组新建工程#2机组控制及直流系统设备安装工程。

本期工程2#机安装直流盘11块，UPS盘有5块。

二、编制依据与相关文件2.1 《电气装置安装工程质量检验及评定规程》DL/T 5161.9—20022.2 《电力建设安全工作规程》火力发电厂部分DL5009.1—20142.3 《中国国电集团公司火电机组洁净化安装管理规定》2.4 相关图纸及资料三、作业劳动力与工器具安排3.1劳动力安排班长、技术员、安全员、质检员各1人，焊工——2人，电工——8人，力工——4人。

3.2 作业机械、工具、仪器、仪表的要求：无齿锯 1台角向砂轮 2把台钻 1台电工工具 4套卷尺 4把大锤 2把手锤 3把四、作业的准备工作及条件4.1作业人员的资质要求：4.1.1所有施工人员必须经过三级安全考试并合格。

4.1.2所有施工人员必须经过体检合格方可施工作业。

4.1.3特殊工种必须持证上岗。

4.1.4作业组长要有安装经验,工作认真负责，能组织好本组人员完成所承担的作业任务。
