电学计算题大全1.在这个电路中，电源电压保持不变，电阻R为15Ω。
如果再串联一个阻值为60Ω的电阻，电流表的示数为0.2A。
要使电流表的示数增大为1.2A，需在电路中并联一个阻值为3Ω的电阻。
2.在这个电路中，A、B两点间的电压是6V，电阻R1为4Ω，电阻R2为2Ω。
电流强度为1.5A，电阻R2为1.33Ω。
3.在这个电路中，电阻R1为5Ω，当开关S闭合时，电流为0.6A，I1为0.4A。
电阻R2的电阻值为10Ω。
4.在这个电路中，电流表示数为0.3A，电阻R1为40Ω，R2为60Ω。
干路电流I为0.15A。
5.在这个电路中，电源电压为2.4V，电阻R1为4Ω，R3为6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A。
⑵、如果开S1、S2都闭合时，R2的阻值为1.5Ω。
6.在这个电路中，电源电压为6V，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
⑴、如果开关S1、S2都断开时，电流表电压表的示数为0.375A和3V。
⑵、如果开关S1、S2都闭合时，电流表的示数为0.5A。
7.电阻为20Ω的电灯在正常工作时两端的电压为10V。
如果将它接到12V的电源上，需要串联一个电阻为40Ω的电阻。
8.在这个电路中，R1为10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。
当滑片P移至R2的最左端时，电流表示数为0.6A。
当滑片P移至R2的最右端时，电流表和电压表的示数分别为0.3A和6V。
9.在这个电路中，R1为10Ω，滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。
⑴、电阻R1两端的电压为2V。
⑵、当移动滑动变阻器的滑片后，电流表的示数为0.4A，滑动变阻器接入电路的电阻为20Ω。
10.在这个电路中，电源的电压为6V保持不变，电阻R1为5Ω，变阻器R2的最大阻值是10Ω。
电流表的示数变化范围为0~1.2A，电压表的示数变化范围为0~6V。
11.在这个电路中，R1为30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数为0.2A；当滑动变阻器P移动到b端时，电流表的示数为0.6A。
2020电学综合计算题大全电学综合计算题1一、计算题1.图甲是某电吹风的工作原理图。
电吹风工作时，可以分别吹出热风和凉风。
为了防止温度过高，用一个PTC电阻R0与电阻为100Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示。
(1)当开关S指向1位置时，电吹风吹______风；(2)该电吹风吹热风时，其温度基本恒定在200℃左右，当它的温度继续升高时，R0的电阻将______，电热丝的发热功率将______；(两空均选填“增大”、“不变”或“减小”)(3)该电热丝的最大发热功率是多少？2.图甲是小明家安装的即热式热水器，其具有高、低温两档加热功能，低温档功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝。
某次小眀用高温档淋浴时，水的初温是20℃，淋浴头的出水温度为40°C，淋浴20min共用水100L.假设热水器电热丝正常工作且产生的热量全部被水吸收【c水=4.2×103J/(kg⋅°C)】求：(1)电热丝R1的阻值。
(2)该热水器高温档功率。
13.小谦根据如图甲所示的电路组装成调光灯，并进行测试。
电源电压保持不变，小灯泡的额定电压是6V，小灯泡的I−U图象如图乙所示。
求：(1)小灯泡正常发光时的电阻。
(2)小灯泡正常发光10min消耗的电能。
(3)经测算，小灯泡正常发光时的功率占电路总功率50%，如果把灯光调暗，使小灯泡两端电压为3V，小灯泡的实际功率占电路总功率的百分比是多少？(4)小谦认为这个调光灯使用时，小灯泡的功率占电路总功率的百分比太低，请写出一种出现这种情况的原因。
4.如图，电源电压恒定，R1、R2是定值电阻，R1=20Ω，滑动变阻器R3标有“40Ω0.5A”字样。
只闭合开关S1，电流表的示数为1.2A；再闭合开关S2、S3，电流表的示数变为1.5A.求：(1)电源电压；(2)开关S1、S2、S3都闭合时，R2在20s内产生的热量；(3)只闭合开关S3，移动变阻器滑片时，R1的电功率变化范围。
计算题专项练习一时间90分钟 满分150分 姓名__________1、对称三相负载接成星形，接到电压为380V 的对称三相电源上，负载消耗的有功功率P=5.28KW ，功率因数cos Φ=0.8；（1）、星形时求线电流和相电流（2）、如将负载改接成三角形联接，电源电压不变，试求：线电流、相电流（3）、改接成三角形联接后，负载消耗的有功功率。
2、如图所示，E1=12V ，E2=4V ，R1=4Ω，R2=4Ω，R3=2Ω，求（1）开关断开时A 、B 两点间的电压U AB 。
（2）开关闭合时，A 、B 两点间的电流I AB （3）、开关闭合时，A 、B 两点间的电压U AB3、 串联型稳压电源如图，其中R 1=100Ω， R 2=300Ω，R 3=600Ω，当U I ＝15V ，R 2电位器滑动触点在中央位置时，V O =10V ，V BE1=0.7，V BE2=0，求： （1）、可调输出电压V O 的最小值和最大值；（2）、若V I 变化±10%，问V 1管最大可能压降是多少？ （3）、若三极管V2击穿，则Vo 的值。
（15分）4、放大电路如图所示，三极管电流放大倍数β=50 求：（1）在图上标出电容C1、C2、Ce 的极性（用＋、－号表示）；（2）用估算法求I CQ ； （3）画出放大电路的交流通路；求动态参数A U 、Ri 、Ro 的值；（15分）5、RLC 电路参数如图28所示，RLC 并联谐振时，A 点的波形如图29所示，双踪示波器的时间轴档位为200uS/格，幅度轴档位为1V/格，（15分） （1）、电路的谐振频率是多少？（2）、接入500KHZ 时，电路呈什么性质？ （3）、接入500KHZ 信号后，B 点的波形的相位________(超前、滞后)A 点的波形，请将该电路B 点的波形画在给定区域内。
6、电路如图所示，在正弦波振荡器的输出端接一个电压比较器。
问应将a 、b 、c 、d 四点应如何连接，正弦波振荡器才能产生正弦波振荡？若已知1.0=C μF ，100=R Ω，201=R k Ω，求正弦波振荡频率并确定反馈电阻Rf 的值。

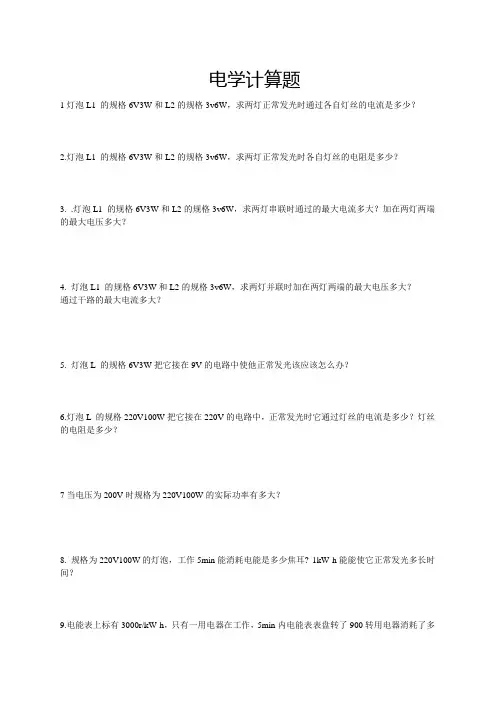

电学计算题1灯泡L1 的规格6V3W和L2的规格3v6W，求两灯正常发光时通过各自灯丝的电流是多少？2.灯泡L1 的规格6V3W和L2的规格3v6W，求两灯正常发光时各自灯丝的电阻是多少？3. .灯泡L1 的规格6V3W和L2的规格3v6W，求两灯串联时通过的最大电流多大？加在两灯两端的最大电压多大？4. 灯泡L1 的规格6V3W和L2的规格3v6W，求两灯并联时加在两灯两端的最大电压多大？通过干路的最大电流多大？5. 灯泡L 的规格6V3W把它接在9V的电路中使他正常发光该应该怎么办？6.灯泡L 的规格220V100W把它接在220V的电路中，正常发光时它通过灯丝的电流是多少？灯丝的电阻是多少？7当电压为200V时规格为220V100W的实际功率有多大？8. 规格为220V100W的灯泡，工作5min能消耗电能是多少焦耳? 1kW·h能能使它正常发光多长时间？9.电能表上标有3000r/kW·h，只有一用电器在工作，5min内电能表表盘转了900转用电器消耗了多少电能？用电器的实际功率多大？10.如图所示是某型号的电热水壶及铭牌，请根据铭牌所提供的信息，求：（1）电热水壶正常工作时电热丝的电阻是多大?（2）电热水壶正常工作5min 产生的热量是多少焦?（3）若夏天用电高峰时电热水壶的实际工作电压只有200V ，不考虑电热丝电阻随温度的变化，则电热水壶的实际功率为多少瓦?（结果保留一位小数）11.电磁炉是—种效率较高的新型灶具，已广泛进入寻常百姓家中。
小华观察到家中的电磁炉铭牌上标有“220V 2000W”、电能表铭牌上标有“220V 10A 1500r/kW·h”字样。
小华单独把电磁炉接入电路中，用它在5min 内把1.5kg 、20℃的水加热到100℃，观察到电能表转盘转了225转，则：（1）加热5min 水吸收的热量是多少？（2）电磁炉工作5min 实际消耗的电能是多少？（3）电磁炉实际电功率是多少？（4）比较（1）、（2）两问的计算结果，你发现什么问题？如何解释？（5）根据电磁炉的铭牌说明与（3）问的计算结果，你发现什么问题？如何解释？。
教科版九年级下册《专题三电学计算》2024年同步练习卷一、计算题：本大题共11小题，共88分。
1.如图所示的电路中，电源电压为5V且保持不变，电流表量程为，电压表量程为，为滑动变阻器，，灯泡L标有“字样不考虑温度对灯丝电阻的影响。
在仪表和灯泡安全工作的情况下，求：开关断开，和闭合时，滑动变阻器消耗的最大功率；开关闭合，和断开时，滑动变阻器允许的取值范围。
2.图甲是某电吹风的工作原理图。
电吹风工作时，可以分别吹出热风和凉风。
为了防止温度过高，用一个PTC电阻与电阻为的电热丝R串联，的阻值随温度的变化如图乙所示。
当开关S指向1位置时，电吹风吹______风；该电吹风吹热风时，其温度基本恒定在左右，当它的温度继续升高时，的电阻将______，电热丝的发热功率将______；两空均选填“增大”、“不变”或“减小”该电热丝的最大发热功率是多少？3.在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V3W”字样，定值电阻的阻值为，将滑动变阻器的滑片P置于最右端，闭合开关，电压表和电流表示数分别为6V和；移动滑片P至某一位置，电压表和电流表示数分别为1V和。
灯泡L正常发光时的电阻多大？滑动变阻器的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？为使灯泡安全工作，的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明。
4.图13是小邦同学设计的调光灯电路，为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。
已知滑动变阻器R的规格为“”，灯泡L上标着“10V12W”的字样，电源电压恒为灯泡电阻随温度变化。
求定值电阻的阻值；当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。
5.如图，电源电压保持不变，灯泡上标有“12V6W”，定值电阻，滑动器上标有“”，电压表的量程选用“”，断开，闭合S和，滑片P移到B端，灯泡刚好正常发光。
电学计算题30题1.电阻为100Ω，电压为10V，求通过电阻的电流强度。
2. 电源电压为120V，电阻为60Ω，求通过电阻的电流强度。
3. 电源电压为220V，电阻为40Ω，通过电阻的电流强度为5A，求电阻两端的电压。
4. 电阻为50Ω，电流为2A，求通过电阻的电压。
5. 电阻为200Ω，电流为0.5A，求通过电阻的电压。
6. 电压为12V，电阻为80Ω，通过电阻的电流强度为0.15A，求电阻两端的电压。
7. 电源电压为36V，电阻为30Ω，通过电阻的电流强度为1.2A，求电阻两端的电压。
8. 电源电压为100V，电阻为10Ω，通过电阻的电流强度为10A，求电阻两端的电压。
9. 电阻为20Ω，电流为3A，求通过电阻的电压。
10. 电源电压为240V，电阻为60Ω，通过电阻的电流强度为4A，求电阻两端的电压。
11. 电源电压为18V，电阻为120Ω，通过电阻的电流强度为0.15A，求电阻两端的电压。
12. 电源电压为400V，电阻为50Ω，通过电阻的电流强度为8A，求电阻两端的电压。
13. 电阻为30Ω，电流为0.5A，求通过电阻的电压。
14. 电源电压为120V，电阻为80Ω，通过电阻的电流强度为1.5A，求电阻两端的电压。
15. 电源电压为220V，电阻为100Ω，通过电阻的电流强度为2.2A，求电阻两端的电压。
16. 电源电压为36V，通过电阻的电流强度为2A，电阻两端的电压为12V，求电阻值。
17. 电源电压为50V，电阻为10Ω，通过电阻的电流强度为5A，求电阻两端的电压。
18. 电阻为60Ω，电流为0.5A，求通过电阻的电压。
19. 电源电压为240V，电阻为20Ω，通过电阻的电流强度为12A，求电阻两端的电压。
20. 电源电压为120V，电阻为30Ω，通过电阻的电流强度为4A，求电阻两端的电压。
21. 电源电压为220V，电阻为50Ω，通过电阻的电流强度为3A，求电阻两端的电压。
22. 电阻为80Ω，电流为1.5A，求通过电阻的电压。
电学计算题30题一、计算题：1. 计算二极管的最大导通电流为I_Dmax=20mA,求V_A的最小值：V_A的最小值=V_D+I_Dmax×R_D=0.7+20mA×20Ω=2.7V2. 在器件的正向特性曲线中，由I_D和V_D确定的导通电流是IV_D_on=20mA,求V_A的最小值：V_A的最小值=V_D+I_D_on×R_D=0.7+20mA×20Ω=2.7V3.一只二极管的参数为V_A=10V，I_D=5mA，R_D=50Ω，求V_D的电压：V_D=V_A-I_D×R_D=10V-5mA×50Ω=4.5V4.一只二极管的参数为V_A=10V，R_D=50Ω，I_D=5mA，求V_D的电压：V_D=V_A-I_D×R_D=10V-5mA×50Ω=4.5V5. 在器件的反向特性曲线中，由V_D和I_D确定的最大反向伏安数是V_A_max=2V,求I_D的最大反向电流：I_D的最大反向电流=V_A_max/R_D=2V/50Ω=40mA6.在器件的正向特性曲线中I_D的最大导通电流=V_D/R_D=0.7V/50Ω=14mA7.在器件的正向特性曲线中，由I_D和V_D确定的最大导通电阻是R_D=100Ω,求V_A的最小值：V_A的最小值=V_D+I_Dmax×R_D=0.7+20mA×100Ω=3.7V8. 计算二极管的最大反向伏安数为V_A_max=2V,求I_D的最大反向电流：I_D的最大反向电流=V_A_max/R_D=2V/50Ω=40mA9. 在器件的反向特性曲线中，由I_D和V_D确定的最大反向伏安数是V_A_max=2V,求R_D的最小反向电阻：。
电学综合计算题（含答案） 30 道题电学综合计算题（含答案） 30道题1、研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学 中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量 很高的温度，其原理如图所示.图中电流表量程为 0〜15mA （不计 其电阻），电源的电压恒为3V, R 为滑动变阻器，金属电阻作为 温度计的测温探头，在t >0C 时其阻值R 随温度t 的变化关系为 R=100+0.5t （单位为Q ）.（1） 若要把R 放入温度为0C 处进行测量，使电流表恰好达到满量 程，既电流为15mA 则这时滑动变阻器 R 接入电路的阻值为多 大？（2） 保持（1）中滑动变阻器R 接入电路的阻值不变，当被测温 度为600C 时，电路消耗的电功率为多大？（3） 若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度 的特点是什么？2、小红学了电学知识后画出了家里的电吹风的电路图（甲图），她 认识只闭合开关S 时，电吹风吹冷风，当S 和S2同时闭合时，电吹 □ I P风吹热风，小芬同学看了她的电路图觉得有问题：如果只闭合S2,会出现电热丝R工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏，小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏.乙图为电吹风机的铭牌.请分析回答下列问题：(1)你认为小芬应该把那个开关移到干路上，才能符合安全要求？为什么？(2)电吹风正常工作且吹热风时，流过电热丝的电流多大？(3)电热丝R的阻值多大(电热丝的阻值随温度变化不计)？欢冲讯討何功畫201乙啊|3、某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体.根据设计，该发热体用36V电压供电，发热功率为200W设电能全部转化为内能).(1)电发热体不采用220V电压而用36V电压供电的考虑是什么？⑵采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，则绕制成的电发热体正常工作时的电阻应为多大？(3)同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果，用它制成发热体后，实际功率却小于设计的要求.经检查，电压正常，请你猜想产生这种情况的原因可能是什么？4、如图所示，电源电压U=12V R1为定值电阻，阻值为100Q, R 为滑动变阻器，R的最大阻值为50Q,电流表量程为“ 0〜0.6A” , 电压表量程为“ 0〜15V”，小灯泡上标有“ 6V 3W字样，小灯泡的U — I 关系如右图所示，求：(1)灯泡正常工作时通过灯丝的电流是多少？(2)S闭合，S1、S2都断开时调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电路中的阻值为多大？(3)S、S1、S2都闭合时，移动滑片P,当滑动变阻器接入电路的阻值为多少时，整个电路消耗的总功率最大？最大总功率是多少？5、保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。
电学计算试题及答案1. 题目：计算电阻R1和R2串联后的总电阻值。
答案：当两个电阻R1和R2串联时，总电阻R等于R1和R2的和，即R = R1 + R2。
2. 题目：已知电路中电流I=2A，电阻R=10Ω，求通过电阻的电压U。
答案：根据欧姆定律，电压U等于电流I乘以电阻R，即U = I * R = 2A * 10Ω = 20V。
3. 题目：计算并联电路中总电流I。
假设电路中有两个并联电阻R1和R2，电流分别为I1和I2，已知I1=3A，I2=4A。
答案：并联电路的总电流I等于各支路电流之和，即I = I1 + I2 = 3A + 4A = 7A。
4. 题目：计算电容器C在电压U=12V下储存的电荷Q。
假设电容C=2μF。
答案：电荷Q等于电压U乘以电容C，即Q = U * C = 12V * 2μF = 24μC。
5. 题目：已知电感L=0.5H，电流I=5A，求电感L储存的能量W。
答案：电感储存的能量W等于0.5乘以电流I的平方乘以电感L，即W = 0.5 * I^2 * L = 0.5 * (5A)^2 * 0.5H = 6.25J。
6. 题目：计算直流电路中电阻R=20Ω的功率P。
假设电流I=0.5A。
答案：功率P等于电流I的平方乘以电阻R，即P = I^2 * R = (0.5A)^2 * 20Ω = 5W。
7. 题目：已知交流电路中电压有效值U=120V，频率f=50Hz，求电感L 的感抗XL。
假设电感L=0.02H。
答案：感抗XL等于2π乘以频率f乘以电感L，即XL = 2π * f* L = 2π * 50Hz * 0.02H = 6.28Ω。
8. 题目：计算交流电路中电容C=0.00001F的容抗XC。
假设频率f=60Hz。
答案：容抗XC等于1除以2π乘以频率f乘以电容C，即XC = 1/ (2π * f * C) = 1 / (2π * 60Hz * 0.00001F) = 1.41kΩ。
电工电子类专业计算综合练习题一、计算题1.将电感L=255mH,电阻为60欧的线圈接到u=311sin(314t+600)上，试求：（1）电路中电流的有效值；（2）电路中的有功功率，无功功率，视在功率，功率因数。
2.如图所示，E1=12V, E2=4V R1=4Ω，R2=4Ω,R3=2Ω,当开关断开和闭合时，分别计算A、B两点间的电压U AB。
3.每相电阻为3Ω，感抗为4Ω的三相对称负载，作Y 联结，接于工频线电压为380V 的三相电源上，若)6314sin(2380π+=t Uvw V ，试求：(1)相电流、线电流的大小；（2）V 相负载电流的解析式；（3）三相负载的有功功率。
4、 图示放大电路中三极管的U BE =0.7V ，U CC =12V ，R C =2k Ω，R B =280k Ω，R L =6k Ω，β=50，C 1、C 2足够大，输入电压有效值U i =0．1V ， 求：（1） 静态电流I C ，电压U CE （2） 输出电压有效值U 05. 如图所示为在220V的交流电路中，接入一理想变压器。
一次绕组N1=1000匝，二次侧电压U2=44V，负载电阻R L=11Ω，试求：（1）二次侧匝数N2；（2）一次侧电流I1。
（3）一次侧的阻抗Z1+u_2U1RL二、综合应用题现有一个并联型稳压电源电路（如图），电源电压为220V，变比为11，R=100Ω，稳压管的稳定电压U Z=16V，RL=1KΩ，1.现要在线路板上进行焊接，在电路焊接时，甲同学不小心将VD4虚焊，乙同学将VD3带色环的一端焊在电路的零电位上，分析这两位同学焊接完毕通电测试时会出现什么现象？2.如果变压器的标签丢失，不知这个变压器的一、二次绕组，请问如何用万用表来确定？3.试分析电阻R的作用。
当测量RL两端电压为0.7V时,试分析故障原因。
4.试计算当开关S闭合和断开时流过稳压管的电流。
答案一、计算题1.I=2.2，P=290，Q=387，S=484，λ=0.6 2.断开时Uab=4 闭合时Uab=23. Ip=Il=44；)3314sin(2220π-=t i ；p=174244、解：（1）I B =（V CC -U BE ）/R B =0.04mA I C =βI B =2mAU CE =V CC -I C R C =8V (2)r be =300+(1+β)26/Ie=963ΩAu=-β(R L ∥R C )/I E =-77.9 U O =A U Ui=7.79V 5．解：（1）K=5, N2=200 （2）I2=4A, I 1=0.8A 。
电学计算习题一、计算题（本大题共10小题，共80.0分）1.如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω。
当开关S闭合时，电压表示数为3V。
求：(1)电流表的示数I；(2)电源两端的电压U。
2.小明想利用如图24所示的电路测量未知电阻R x的阻值，已知R0的阻值是20Ω.当闭合S1、断开S2时，电流表的示数是0.3A；当S1、S2均闭合时，电流表的示数是0.5A．求：(1)电源两端的电压；(2)电阻R x阻值．3.在图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．(1)电阻R1两端的电压是多少？(2)通过R2的电流是多少？(3)干路中的总电流是多少?4.如图所示，电源电压恒定，R1=30Ω，闭合开关S，断开开关S 1，电流表示数是0.3A.当闭合S、S1时，发现电流表示数变化了0.2A，求：(1)电源电压；(2)R2的阻值是多少？5.如图所示电路，R1=20Ω，R2=10Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6A．(1)求电源电压；(2)当S2断开，S1、S3闭合时，求电流表的示数．6.小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻R x的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：(1)电源电压；(2)电阻R x的阻值。
7.如图所示的电路中，电源电压保持不变，电阻R2为20Ω.闭合滑片移到中点时，电流表的示数为0.45A；滑片移到a端时，电压表的示数为9V.求：(1)电阻R 1的阻值；(2)滑动变阻器R3的最大阻值；(3)电源电压U．8.如图所示的电路中，灯泡的电阻R L=12Ω，电源电压为12V，定值电阻R2=36Ω．(1)当开关S1、S2都闭合时，电流表示数为1.2A，求R1的阻值；(2)当开关都断开时，求灯泡两端的电压．。
电学计算题专题训练1.有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？2.如图，电源电压若保持不变。
R1=4Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？3.如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关S1、S2都闭合时，电流表的示数是多大？4.如右图所示的电路中，R1=6Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。
电流表量程为0~0.6A，电压表的量程为0~3V。
求：（1）为保护电表，则滑动变阻器的变化范围为多少？（2）当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？5.某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110Ω。
电阻值均不受温度影响。
（1）定值电阻R0的阻值是多大？（2）该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？（3）假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围。
乙t/℃Q/J100 200 30010020030040050060050 150 250甲220V6.右表是小明家电热水壶的铭牌。
求：（1）电热水壶的电阻。
（2）将1Kg 水从20℃加热到100℃，水吸收的热量。
（3）要放出这些热量，电热水壶正常工作的时间[不计热量损失c 水=4.2×103J/(kg ·℃)]7.如图所示的电路中，电源电压为3V ，R 为阻值未知的定值电阻，小灯泡L 的规格为 “6 V 3W”，若小灯泡的阻值不随温度变化，闭合开关S 后，电流表的示数为0.55A 。
电学计算专题训练1、把“12V 、8W ”的电灯接到9V 的电路中，它的实际功率为多大？2、现有甲、乙、丙三盏灯，分别标有“220V 、40W ”、“110V 、40W ”、“36V 、40W ”的字样，它们均在额定电压下工作，比较它们的亮度，哪一盏灯最亮。
3、标有“6V 、3W ”的灯L 1和标有“6V 、1W ”的灯L 2串联后接在12伏的电源上，求灯L 1的实际功率。
4、今有“6V 、6W ”的电灯L 1和“6V 、1.5W ”的电灯L 2各式各一盏，把它们分别接到电压6伏的电源上，要求两灯具有同样的亮度，应在哪一盏灯的电路里串联一个电阻？阻值为多大？5、如图所示，小灯泡L 标有“6V 3.6W ”，滑动变阻器R 最大值为10欧，当滑片P 移到a 端，小灯泡正常发光。
试求：⑴电源电压和小灯泡电阻。
⑵当滑片P 移到b 端时，闭合S ，你还能求出哪些物理量？还是保温状态?6、电动自行车轻便、实用、无污染，很受人们喜爱。
表是某种型号电动自行车的相关数据，若骑车人质量为80kg 在2h 内匀速行驶36km ，根据表中数据，求：⑴ 这辆电动自行车在2h 内克服阻力所做的功。
⑵ 电动自行车匀速行驶时的工作电流。
7、将阻值分别为1R 与2R 的两只电阻第一次以某种方式连接后，两端加上电压U ，这时1R 消耗的功率是2R 消耗的功率的4倍；若1R 与2R 第二次以另一种方式连接后，两端仍加上电压U ，此时通过1R 的电流大小为0.4安，2R 两端电压为8伏，电路消耗的总功率为4瓦。
⑴ 根据题意，通过计算判断后，在方框中画出两次电路连接的示意图。
（不需写出分析、计算过程）⑵ 求电阻1R 与2R 的阻值。
⑶ 求所加电压U 的值。
8、小明同学的玩具电动车上，有一微型直流电动机，从消耗电能方面看，其内部可等效为如图所示电路。
当电动机不转时，相当于开关S 置于“1”；当电动机正常工作时，相当于开关S 置于“2”。
电阻1R 为线圈电阻，它的功率为发热功率；电动机对外做功的功率可用电阻2R 的功率代替。
专题训练二电学专题一、填空题(每空1分，共15分)1．一个导体两端加4 V电压时，通过它的电流强度为0.8 A，当把它两端电压变为6 V时，通过它的电流为_______A，它的电阻为_______ ．2．如图所示的电路中，定值电阻R2为10 ，闭合开关S前后干路中总电流的比为2∶3，则R1的阻值为_______．3．标有“2.5 V 0.3 A”的小灯泡，正常工作1 min通过的电量为_______，功率为_______，产生的热量为_______．4．如图所示的电路，用电器的电阻R0＝30 ，要求通过它的电流能在100～200 mA的范围内变化，选用的电源电压最小应为_______V，电路中所用滑动变阻器的阻值变化范围应是_______ ．5．“220 V 100 W”的甲灯和“220 V 40 W”的乙灯相比较，正常工作时_______灯更亮，_______灯的电阻大一些，_______灯的灯丝粗一些．6．如图所示的圆环是由阻值R、粗细均匀的金属丝制成的．A、B、C三点将圆环分成三等份(每等份电阻为1/3R)，若将其中任意两点连入电路，则连入电路的电阻值为_________．7．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将_______，灯泡L消耗的电功率将_______，变阻器R上消耗的电功率将_______(选填“变大”“变小”或“不变”)二、选择题(每题3分，共45分)8．阻值为3 与6 的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1∶R2等于( )A．2∶1 B．1∶2 C．2∶9 D．9∶29．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路10．如图所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1 C．R1∶R2＝1∶5 D．R1∶R2＝5∶111．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端12．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小13．如图所示，下列判断错误的是( )A．仅使灯L1工作，应闭合开关S2、S3 B．仅使灯L2工作，应闭合开关S1、S3C．使灯L1工作，应闭合开关S1、S3 D．使灯L2工作，只闭合开关S3也可14．如图所示，电磁铁P和Q通电后( )A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是N极，它们相互吸引C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是S极，它们相互排斥15．有a、b、c、d四个带电体，它们之间的相互作用是：a排斥c，b吸引c，b排斥d，由此判断( )A．a、d间相互排斥B．a、d间相互吸引C．a一定带正电D．d一定带负电16．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是( )A．2.5 min B．5 min C．20 min D．30 min17．现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2，下列有关说法中正确的是( )A．灯泡L1的电阻小于灯泡L2的电阻B．它们并联在照明电路中时L2亮C．它们串联在照明电路中时L1亮D．它们正常发光时，在相同时间内消耗的电能相同18．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是( )A．台灯的功率太大B．台灯的插头处有短路C．台灯的灯座处有短路D．插座处原来就有短路19．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在( )A．AC段B．CD段C．电灯R短路D．BD段20．一个通电螺线管两端磁极的极性决定于A．螺线管的匝数B．通过螺线管的电流方向C．螺线管内有无铁芯D．通过螺线管的电流21．闭合电路的一部分导体在磁场中运动的方向如下图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是( ) 22．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S 闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数( )A．从1.8 A变化至0.2 A B．从0.4 A变化至1.2 A C．从1.2 A变化至0.4 A D．从0.2 A变化至1.8 A三、作图题(每题5分，共15分)23．根据下图中小磁针静止时的位置，标出电源的正、负极或通电螺线管的绕法．24．下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．25．在下图中，A、B、C为三条引出线，由三个阻值相等的电阻组成，现用装有电池和电流表的检测器连接AB时，电流表示数I，当检测器与BC连接时，电流表的示数为I/2；当检测器与AC连接时，电流表的示数为I/3，试画出方框里的电路图．四、实验题(14分)26．测定标有“3.8 V”灯泡的额定功率．(1)画出实验电路图，并根据电路图将下列所需实物连接起来．(10分)(2)电压表所选量程是_______，调节滑动变阻器，应使电压表指针指在_______的位置上．(2分)(3)若此时电流表的示数如图所示，其读数为_______，则灯泡的额定功率约是________．(2分)五、计算题(11分)27．某同学家的电炉铭牌模糊不清了，为了测出电炉的额定功率，他让家里的所有用电器都停止工作，只接入电炉让其正常工作，然后观察家里正在运行的电能表，电能表上标有“3000 R/kWh”，利用手表计时，发现1 min转盘转了50转，那么：(1)电炉的额定功率是多少？(2)小明同学觉得电炉使用不方便，想对电炉进行改装：使电炉的功率可以为额定功率，也可以为额定功率的1/4，请你利用一个开关和一个定值电阻帮他设计一个电路，画出电路图，并计算出定值电阻的大小．参考答案1．1.2 52．203．18 C 0.75 W 45 J4．6 0～305．甲乙甲6．2R/97．变小不变变小8．D 9．D 10．A 11．D 12．C 13．C 14．B 15．B 16．A 17．A 18．B 19．D 20．B 21．C 22．C23．略 24．略 25．略26．(1)略 (2)0～15 V 2.8 V (3)0.34 A 1.3 W27．(1)1 kW(2)图略将开关与定值电阻并联后再与电炉丝串联R＝48.4初中物理公式总结1. 电功(w)：电流所做的功叫电功，2. 电功的单位：国际单位：焦耳。
1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：（1）电源电压是多少? （2）当S1、S3闭合, S2断开时, 电压表的示数为多少?2．如图16电路中，电源电压保持6V不变。
（1）当闭合开关S，断开开关S1时，电流表的示数为0.1A，求电阻R2的阻值；（2）当同时闭合开关S和S1时，电流表的示数为0.3A，求电阻R1消耗的电功率。
图163.小天鹅“蓝金刚”XCD－50B型全自动电热水器额定功率（kW）2加热方式电加热器额定电压（V）220类别防触电保护一类温度设定范围（℃）20～90净重（kg）20容量（L）50整机外形尺寸（mm）530×Ф400出厂时间2005年3月2日（1）该电热水器电热丝正常工作时的电阻是多大？（2分（2）（2分）电热水器正常工作持续45min产生的电热是多少焦？（2分）（3）若夏天用电高峰时家庭电路的实际电压只有198V，不考虑电热丝电阻随温度的变化，则电热水器在用电高峰时的实际功率为多少？（2分）4．电吹风是现代家庭的常用电器．如图17甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，湛江三角牌某型号电吹风的主要技术参数如图17乙所示：(1)当只闭合S1时，电吹风正常工作，通过电动机的电流为多大?(小数点后保留两位)(2) 当同时闭合S1、S2时，电吹风正常工作，5min内电流通过R产生的热量是多少?(3) 小明家的电能表如图17丙所示，当小明家只有电吹风正常工作并且吹热风时，半小时电能表的转盘旋转多少圈？（4）小明家的电压很不稳定，当电吹风接入实际电压为198V的电路，吹热风时电热丝R的实际功率为多少?5、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。
当闭合开关S1滑动变阻器的滑片P移动到a时，闭合开关S2、S3与断开S2、S3，电流表的变化范围为0.4A～0.1A，电压表的变化范围为6V～4V；当断开开关S2和S3，滑动变阻器的滑片P移动到距a点1/2时小灯泡L正常发光。
