医院防雷工程设计方案范本一、概述医院作为一种集医疗、教学、科研等多种功能于一体的特殊建筑，其安全性和稳定性对于医院正常运营和患者的安全至关重要。
在现代社会，雷电灾害是一种不可预测的自然灾害，因此，医院防雷工程的设计显得尤为重要。
本文将介绍医院防雷工程设计方案，包括医院建筑的防雷要求、技术参数、设计原则、设备配置、施工方法等内容，以期为医院防雷工程的规划和设计提供参考。
二、医院建筑的防雷要求1. 医院建筑的特殊性：医院建筑内设有大量的医疗仪器设备，这些设备对于雷电灾害十分敏感，因此，医院建筑的防雷工程必须高度重视。
2. 医院建筑的功能性：医院不仅是医疗机构，也是人员密集的公共场所，对于人员生命财产安全有着重要的保障意义。
3. 医院建筑的耐久性：由于医院的特殊功能，一旦发生雷电灾害，可能对医疗秩序和正常运营造成极大影响，因此，医院建筑的防雷工程必须具有很高的耐久性。
三、技术参数1. 雷击流参数：根据医院建筑的特殊性和功能性，设计雷击流参数时需重点考虑医疗设备的保护，要求雷击流参数较小。
2. 设备的防雷等级：医院建筑内大量的医疗设备对防雷等级要求很高，要求设备的防雷等级需符合相关国家标准。
3. 防雷装置的安全性：由于医院建筑内人员众多，对于防雷装置的安全性有着更高的要求。
四、设计原则1. 综合考虑医院建筑的特殊功能，对防雷工程的设计应充分考虑医院内医疗设备的保护。
2. 严格按照国家标准和规范要求进行设计，确保医院防雷工程的稳定性和可靠性。
3. 采用先进的防雷技术，提高医院防雷工程的防护效果。
五、设备配置1. 避雷针：在医院建筑的屋顶配置避雷针，能有效减少雷击次数，保护医院内医疗设备。
2. 接地装置：在医院周围和内部配置接地装置，确保雷击产生的电流迅速排除，减小对医疗设备的影响。
3. 防雷设备：在医院建筑内部配置专门的防雷设备，对医疗设备进行保护。
六、施工方法1. 选用资质合格的施工单位进行施工，确保施工质量。
医院防雷减灾工作方案一、前言。
医院是人们生病时就医的重要场所，因此医院的防雷减灾工作显得尤为重要。
雷电天气给医院带来的危害不仅是对医院设施和设备的破坏，更重要的是可能会对医院内的患者和医护人员造成伤害。
因此，医院防雷减灾工作必须高度重视，制定科学的方案，确保医院内部的安全。
二、医院防雷减灾工作方案。
1. 建立健全的防雷管理机构。
医院应当建立健全的防雷管理机构，明确防雷工作的责任部门和责任人员。
同时，要配备专业的防雷人员，负责医院内部的防雷设施的维护和管理工作。
2. 定期检查维护防雷设施。
医院的防雷设施包括避雷针、接地装置、防雷线路等，这些设施的正常运行对医院的防雷工作至关重要。
因此，医院应当定期对这些设施进行检查和维护，确保其正常运行。
3. 安全防护教育。
医院应当定期对医护人员进行安全防护教育，包括雷电天气时的应急措施、避雷设施的使用方法等。
同时，医院还应当向患者和家属宣传雷电天气的危害，提醒他们在雷电天气时注意安全。
4. 制定应急预案。
医院应当制定完善的雷电天气应急预案，明确各部门的应急职责和措施。
同时，要定期组织演练，提高医护人员的应急处置能力。
5. 加强监测预警。
医院应当加强对雷电天气的监测和预警工作，及时向医护人员发布预警信息，提醒他们采取相应的防护措施。
6. 安全疏散通道和避雷设施。
医院应当建立安全疏散通道，确保在雷电天气时能够及时疏散患者和医护人员。
同时，医院还应当加强对重要设备和病房的避雷设施建设，减少雷电天气对医院设施和设备的损害。
7. 定期演练。
医院应当定期组织防雷减灾演练，检验医护人员的应急处置能力，发现问题及时进行整改，提高医院的应急处置水平。
8. 加强防雷设施的建设。
医院应当加强对防雷设施的建设，包括避雷针、接地装置、防雷线路等，确保医院内部的防雷设施完备，能够有效地减少雷电天气对医院的影响。
9. 加强与相关部门的合作。
医院应当加强与气象部门、消防部门等相关部门的合作，及时获取雷电天气的预警信息，做好医院内部的防雷工作。
医院防雷减灾工作实施方案一、背景介绍。
医院是人们接受医疗服务的重要场所，而雷电天气对医院的设施和患者的安全都会造成严重威胁。
因此，制定医院防雷减灾工作实施方案，对于保障医院设施和患者的安全至关重要。
二、医院防雷减灾工作的重要性。
雷电天气对医院设施的影响主要表现在两个方面，一是直接对医院建筑和设备造成损坏，二是对医院内患者和医护人员的生命安全构成威胁。
因此，加强医院防雷减灾工作，不仅能够保护医院设施，还能够保障患者和医护人员的安全。
三、医院防雷减灾工作实施方案。
1. 建立完善的防雷设施。
医院应当建立完善的防雷设施，包括安装避雷针、接地装置、避雷带等，以减少雷击对医院建筑和设备的损害。
2. 定期进行防雷设施检查和维护。
医院应当定期对防雷设施进行检查和维护，确保其正常运行和有效性，及时发现并排除潜在的安全隐患。
3. 加强医院内部人员的防雷知识培训。
医院应当加强对医护人员和其他工作人员的防雷知识培训，提高他们对雷电天气的防范意识，确保在发生雷电天气时能够采取正确的防护措施。
4. 制定应急预案。
医院应当制定针对雷电天气的应急预案，包括对患者的疏散和转移安排、对医疗设备的保护措施等，以应对突发情况。
5. 加强与气象部门的合作。
医院应当与当地气象部门建立紧密的合作关系，及时获取天气预警信息，做好防雷减灾工作的准备。
6. 定期组织演练。
医院应当定期组织防雷减灾演练，检验应急预案的可行性和有效性，提高医护人员对突发情况的应对能力。
四、结语。
医院防雷减灾工作实施方案的制定和执行，对于保障医院设施和患者的安全至关重要。
希望各医院能够高度重视防雷减灾工作，加强防雷设施建设和人员培训，确保医院在雷电天气下能够做好应对和保护工作。
武汉医院病房楼防雷施工方案为了确保武汉医院病房楼的安全运行，避免雷击等天气因素对楼房和病房设备的损害，制定了以下防雷施工方案。
一、规划和设计1.根据建筑物高度、结构类型和用途等因素，确定防雷等级，一般病房楼建议采用保护等级为雷电等级Ⅲ。
2.负责防雷施工的专业公司应参照国家相关标准和规范，对病房楼的全面设计进行全面审查和规划。
二、接地系统建设1.根据病房楼的实际情况，确定接地装置的位置和数量，并确保其布置合理。
一般情况下，病房楼主体部分至少应设两点接地装置。
2.确保接地系统与病房楼各个重要部位具有良好的连接，如水管、电缆、金属构件等。
3.确保接地系统的接地电阻低于5Ω。
三、防雷设施建设1.在病房楼的顶部和外墙顶端设置避雷针，并确保其高度不低于病房楼的最高点，基础接地电阻小于10Ω。
2.在病房楼的屋顶上设置避雷带，避雷带应保持与屋面的良好接触，并与避雷针形成连续导体。
3.在病房楼的墙体上设置避雷带和金属网格，确保其连接良好且导电性能良好。
4.使用阻燃材料进行绝缘和覆盖，避免引发火灾和导致触电等危险。
四、设备维护和检测1.定期对接地系统和防雷设施进行维护和检测，确保其正常运行。
2.根据实际需要，安装雷电监测装置，及时发现雷电活动，并做出相应的应对措施。
3.配备专门的维护人员，负责设备的定期检查和维护工作。
五、人员培训与安全教育1.对医院的工作人员进行防雷安全知识的培训，使其了解各种防雷设施的作用和使用方法，并掌握应急反应措施。
2.设立防雷安全教育宣传牌，以提醒医院工作人员和病房楼的居民关注防雷安全问题。
3.定期组织应急演练，提高医院工作人员的防雷安全意识和应对能力。
综上所述，武汉医院病房楼防雷施工方案主要包括规划和设计、接地系统建设、防雷设施建设、设备维护和检测、人员培训与安全教育等方面。
只有全面考虑并合理实施这些方案，才能有效防范雷击等天气因素对病房楼的损害，确保医院的正常运行和居民的安全。

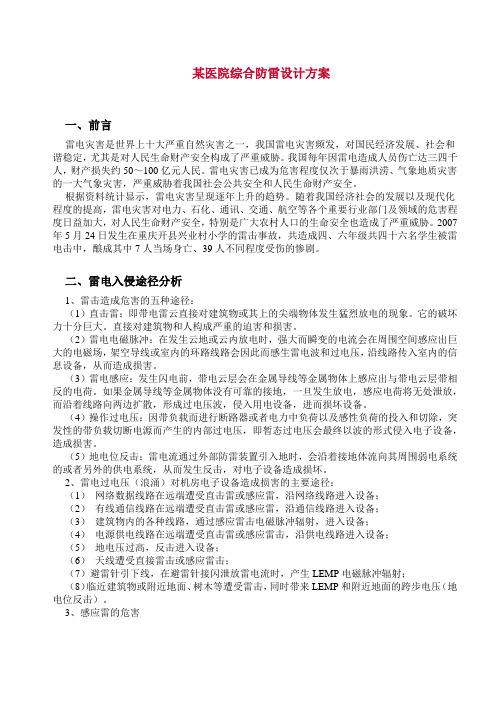

某医院综合防雷设计方案一、前言雷电灾害是世界上十大严重自然灾害之一，我国雷电灾害频发，对国民经济发展、社会和谐稳定，尤其是对人民生命财产安全构成了严重威胁。
我国每年因雷电造成人员伤亡达三四千人，财产损失约50～100亿元人民。
雷电灾害已成为危害程度仅次于暴雨洪涝、气象地质灾害的一大气象灾害，严重威胁着我国社会公共安全和人民生命财产安全。
根据资料统计显示，雷电灾害呈现逐年上升的趋势。
随着我国经济社会的发展以及现代化程度的提高，雷电灾害对电力、石化、通讯、交通、航空等各个重要行业部门及领域的危害程度日益加大，对人民生命财产安全，特别是广大农村人口的生命安全也造成了严重威胁。
2007年5月24日发生在重庆开县兴业村小学的雷击事故，共造成四、六年级共四十六名学生被雷电击中，酿成其中7人当场身亡、39人不同程度受伤的惨剧。
二、雷电入侵途径分析1、雷击造成危害的五种途径：（1）直击雷：即带电雷云直接对建筑物或其上的尖端物体发生猛烈放电的现象。
它的破坏力十分巨大。
直接对建筑物和人构成严重的迫害和损害。
（2）雷电电磁脉冲：在发生云地或云内放电时，强大而瞬变的电流会在周围空间感应出巨大的电磁场，架空导线或室内的环路线路会因此而感生雷电波和过电压，沿线路传入室内的信息设备，从而造成损害。
（3）雷电感应：发生闪电前，带电云层会在金属导线等金属物体上感应出与带电云层带相反的电荷。
如果金属导线等金属物体没有可靠的接地，一旦发生放电，感应电荷将无处泄放，而沿着线路向两边扩散，形成过电压波，侵入用电设备，进而损坏设备。
（4）操作过电压：因带负载而进行断路器或者电力中负荷以及感性负荷的投入和切除，突发性的带负载切断电源而产生的内部过电压，即暂态过电压会最终以波的形式侵入电子设备，造成损害。
（5）地电位反击：雷电流通过外部防雷装置引入地时，会沿着接地体流向其周围弱电系统的或者另外的供电系统，从而发生反击，对电子设备造成损坏。
2、雷电过电压（浪涌）对机房电子设备造成损害的主要途径：（1）网络数据线路在远端遭受直击雷或感应雷，沿网络线路进入设备；（2）有线通信线路在远端遭受直击雷或感应雷，沿通信线路进入设备；（3）建筑物内的各种线路，通过感应雷击电磁脉冲辐射，进入设备；（4）电源供电线路在远端遭受直击雷或感应雷击，沿供电线路进入设备；（5）地电压过高，反击进入设备；（6）天线遭受直接雷击或感应雷击；（7）避雷针引下线，在避雷针接闪泄放雷电流时，产生LEMP电磁脉冲辐射；（8）临近建筑物或附近地面、树木等遭受雷击，同时带来LEMP和附近地面的跨步电压（地电位反击）。

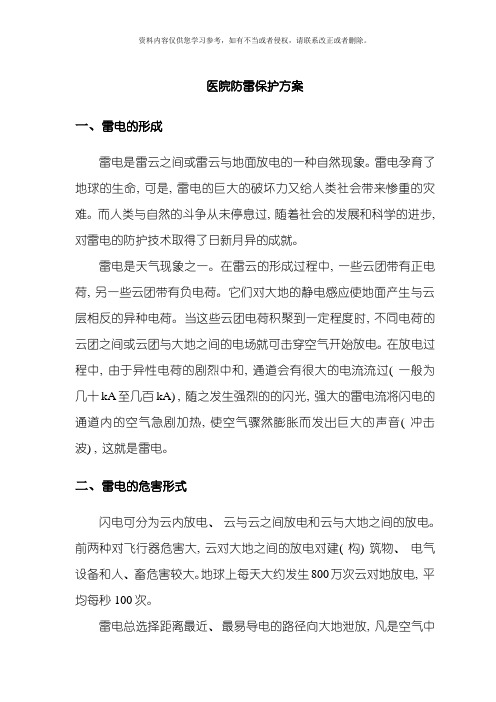

医院防雷保护方案一、雷电的形成雷电是雷云之间或雷云与地面放电的一种自然现象。
雷电孕育了地球的生命, 可是, 雷电的巨大的破坏力又给人类社会带来惨重的灾难。
而人类与自然的斗争从未停息过, 随着社会的发展和科学的进步, 对雷电的防护技术取得了日新月异的成就。
雷电是天气现象之一。
在雷云的形成过程中, 一些云团带有正电荷, 另一些云团带有负电荷。
它们对大地的静电感应使地面产生与云层相反的异种电荷。
当这些云团电荷积聚到一定程度时, 不同电荷的云团之间或云团与大地之间的电场就可击穿空气开始放电。
在放电过程中, 由于异性电荷的剧烈中和, 通道会有很大的电流流过( 一般为几十kA至几百kA) , 随之发生强烈的的闪光, 强大的雷电流将闪电的通道内的空气急剧加热, 使空气骤然膨胀而发出巨大的声音( 冲击波) , 这就是雷电。
二、雷电的危害形式闪电可分为云内放电、云与云之间放电和云与大地之间的放电。
前两种对飞行器危害大, 云对大地之间的放电对建( 构) 筑物、电气设备和人、畜危害较大。
地球上每天大约发生800万次云对地放电, 平均每秒100次。
雷电总选择距离最近、最易导电的路径向大地泄放, 凡是空气中导电微粒较多、地面上高耸物体、地面土壤电阻率较小的地段容易落雷。
雷电侵入地面的建( 构) 筑物、设备、人、畜及森林等会造成灾害, 其主要形式有:直接雷击。
雷电直接经过人体、建( 构) 筑物、畜及树木等到对大地放电现象为直接雷击。
间接雷击。
雷电经过静电感应、电磁感应、电磁脉冲辐射、雷电过电压入侵、雷电反击等形式侵入建( 构) 筑物内, 导致建( 构) 筑物、设备损坏或人身伤亡。
雷灾的严重性主要表现在它具有巨大的破坏性上, 其特点是雷电放电电压高, 闪电电流幅值大, 变化快, 放电时间短, 闪电电流波形陡度大。
雷电的破坏作用在于强大的电流、炽热的高温、猛烈的冲击波、剧变的电磁场及强烈的电磁辐射等物理效应, 给人类社会带来极大的危害, 造成人员伤亡、巨大破坏、起火爆炸等。
一、项目背景随着我国经济的快速发展，医院等公共建筑越来越多，其防雷设施的重要性也日益凸显。
医院作为特殊场所，其防雷安全关系到患者的生命安全和医疗设备的正常运行。
为确保医院防雷设施的安全、可靠，特制定本方案。
二、施工原则1. 符合国家相关防雷标准和规范；2. 采用优质防雷材料，确保施工质量；3. 施工过程严谨，确保施工安全；4. 施工完成后，进行严格的检测和验收。
三、施工内容1. 防雷接地系统施工（1）接地体施工：采用热镀锌圆钢，直径不小于φ12mm，深度不小于0.8m，间距不大于5m，埋设于土壤中，并与基础钢筋焊接。
（2）接地引下线施工：采用热镀锌扁钢，截面积不小于48mm²，沿建筑物外墙敷设，每隔3m焊接一接地引下线，并与接地体连接。
（3）接地干线施工：采用热镀锌圆钢，直径不小于φ40mm，沿建筑物外墙敷设，每隔10m焊接一接地干线，并与接地引下线连接。
2. 防雷接闪器施工（1）接闪器材料：采用热镀锌圆钢，直径不小于φ10mm。
（2）接闪器安装：在建筑物顶部安装接闪器，接闪器与接地干线连接，并确保连接可靠。
3. 等电位连接施工（1）等电位连接材料：采用热镀锌扁钢，截面积不小于48mm²。
（2）等电位连接安装：在建筑物内敷设等电位连接带，并与接地干线连接。
四、施工步骤1. 施工准备：熟悉图纸，了解施工要求，准备施工材料。
2. 防雷接地系统施工：按照设计要求，进行接地体、接地引下线、接地干线的施工。
3. 防雷接闪器施工：按照设计要求，进行接闪器的安装。
4. 等电位连接施工：按照设计要求，进行等电位连接带的敷设。
5. 施工验收：对施工质量进行检测，确保符合设计要求。
五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意防止触电、高空坠落等安全事故的发生。
4. 施工结束后，对施工现场进行清理，确保无安全隐患。
一、前言医院作为人员密集的公共场所，其防雷安全尤为重要。
为保障医院建筑和设备的安全，提高防雷能力，特制定本医院防雷安装施工方案。
二、施工范围1. 医院建筑物的防雷系统安装；2. 医院设备防雷接地系统安装；3. 医院室外防雷设施安装。
三、施工内容1. 防雷系统安装（1）根据医院建筑物的特点，采用综合防雷系统，包括直击雷防护、感应雷防护、雷电波侵入防护等。
（2）在建筑物顶部设置避雷针，高度不低于建筑物高度加1米。
（3）避雷针采用镀锌圆钢，直径不小于12mm，间距不大于10米。
（4）避雷针底部设置接地装置，接地电阻不大于10Ω。
（5）建筑物外墙每隔2-3层设置避雷带，采用镀锌扁钢，截面不小于50mm²。
（6）避雷带与避雷针、接地装置连接牢固，焊接处防腐处理。
2. 设备防雷接地系统安装（1）对医院重要设备进行防雷接地，如CT、MRI、X光机等。
（2）设备防雷接地采用专用接地线，直径不小于16mm。
（3）接地线与设备金属外壳连接牢固，焊接处防腐处理。
（4）接地线与接地装置连接牢固，焊接处防腐处理。
3. 室外防雷设施安装（1）在室外设置防雷接地装置，如地下接地网、接地体等。
（2）接地网采用镀锌扁钢，截面不小于100mm²。
（3）接地体采用镀锌圆钢，直径不小于16mm。
（4）接地网与接地体连接牢固，焊接处防腐处理。
四、施工要求1. 施工人员应具备相关专业知识和技能，熟悉防雷系统安装工艺。
2. 施工过程中，严格按照设计图纸和规范要求进行施工。
3. 施工材料应符合国家相关标准，确保施工质量。
4. 施工过程中，注意安全防护，防止发生意外事故。
5. 施工完成后，进行防雷系统测试，确保其符合设计要求。
五、施工进度1. 防雷系统安装：15天2. 设备防雷接地系统安装：10天3. 室外防雷设施安装：5天总计：30天六、质量保证1. 施工过程中，严格把控施工质量，确保各项指标符合设计要求。
2. 施工完成后，对防雷系统进行测试，确保其符合设计要求。
医院防雷工程设计方案模板一、项目背景医院作为医疗保健机构，是一个对患者生命安全负有重要责任的场所，因此防雷工程尤为重要。
在日常工作中，医院设备、医疗设施、患者及医护人员等都需要受到有效的防雷保护。
为了确保医院内部设施和人员的安全，必须对医院进行全面的防雷工程设计和建设。
二、防雷工程基本原则1.保证患者和医护人员的生命安全；2. 防雷系统设计和施工必须符合国家相关规范和标准要求；3. 防雷系统的建设应当与医院电气系统设计一体化；4. 防雷系统必须具备良好的可靠性和稳定性，且能够有效防护雷电对医院设施和人员的危害；5. 防雷系统必须具有适应性，能够应对各类气候条件和环境变化；6. 防雷系统必须注重节能和环保，尽量减少对环境的影响。
三、防雷系统设计内容1. 医院整体防雷工程方案设计；2. 医院建筑物的防雷设施设计；3. 医院内部设备设施的防雷保护设计；4. 医院外部设备的防雷设计；5. 医院电气系统与防雷系统的一体化设计。
四、防雷系统设计要求1. 确保防雷系统符合国家相关规范和标准；2. 适应医院的整体结构和布局；3. 适应医院的使用需求，确保医疗设备和患者的安全；4. 系统设施应当具备良好的可维护性和实用性；5. 防雷系统的施工和运行应当符合相关安全规范和要求；6. 对于医院电气系统的防雷保护，应当与电气系统设计一体化。
五、防雷施工方案1. 防雷系统的施工必须由专业的防雷工程施工队伍完成；2. 施工人员必须具备专业的防雷系统施工相关资质和技能；3. 施工过程中必须做好安全措施，确保施工过程安全；4. 施工完成后，必须进行防雷系统的调试和检测，确保系统正常运行；5. 施工完成后，需提供相关检测和验收报告，确保防雷系统的有效性和安全性；6. 对防雷系统的维护和保养，必须在系统投入使用后进行定期检查和维护。
六、防雷系统的检测和验收1. 防雷系统的检测和验收必须由相关资质认证机构进行；2. 检测和验收的内容包括系统设施的安全性、可靠性、实用性等；3. 对于验收不合格的情况，必须进行相应的整改和再次验收。
医院雷电综合防护设计雷电是一种非常强大的自然现象，可以对医院的设施和人员造成严重的破坏和伤害。
为了确保医院的安全和顺畅运营，必须采取适当的雷电综合防护措施。
本文将探讨医院雷电综合防护设计的重要性、设计原则和应遵循的规范。
雷电对医院设施的损害可能导致严重后果。
例如，当医院停电时，医疗设备可能被损坏，医疗程序可能被中断，甚至造成患者死亡。
从经济角度来看，医院停电也会导致高昂的修理和替换费用。
因此，必须制定适当的雷电综合防护方案，以确保医院设施和人员的安全。
1.安全可靠医院雷电综合防护设计必须是安全可靠的，以确保人员和设施在雷电袭击时不受损害。
它还需要确保在电力供应中断的情况下，医疗设备可以安全地停止运行。
2.生命保护医院雷电综合防护设计必须在医院内部和周围地区提供充分的保护措施，以避免患者和医护人员受到雷电攻击的损伤。
3.系统稳定医院雷电综合防护设计必须确保分布式防护系统部件之间的协调和稳定。
这有助于提高系统的可靠性和有效性。
1.《建筑电气设计规范》该规范涵盖了医院的各种电气设计要素，包括灯光、动力、通讯和安全等方面的要求。
2. 《医院建筑规范》该规范涵盖了医院建筑福利、保健、安全、防灾等方面的要求。
3. 《建筑电气设计标准》该标准涵盖了各种建筑电气系统的设计和实施方案要求。
4. 《建筑物防雷技术规范》该规范涉及建筑物的防雷设计和实施方案要求，包括建筑物侧入保护、接地系统和保护距离等重要内容。
结论：医院雷电综合防护是医院电气系统设计的重要组成部分。
针对不同的医院类型和位置，应根据不同的设计要求进行设计。
在设计过程中，必须遵循规范和原则，以确保医院电气系统的安全性、系统稳定性和生命保护。
医院综合防雷技术方案 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】XX医院综合防雷设计方案??一、概述现在是一个电子信息化的时代，任何单位、任何工作都离不开信息化，各行各业也都在积极的开展信息化业务，医院也不例外，如何更高效的管理医院、如何更好的节约人工成本、如何快速准确的统计出医院管理中所需要的一系列数据等都是医院管理者最关心的问题。
从七九年改革开放到现在已经三十余年时间了，人民的生活也从单一的寻求温饱到现在的更追求品质的生活。
在就医过程中，如何既让医院简化流程又让患者享受更便捷的服务、如何限制医院的不合理收费、如何杜绝骗保事件的发生等等一系列问题已经成为人们最关心的话题，也是目前的社会热点问题。
如何能同时解决医院管理者最关心的问题的同时，也解决就诊人群最关心的问题，答案就是实行医院信息化建设。
目前，随着医疗技术的快速发展，许多高新技术的医疗设备和先进的现代医疗信息系统已被广大医院采用，但这些设备和系统在使用时的安全性则是每家医院必须考虑的问题，预防雷击是其中的一个重点，每年都有很多医院的建筑大楼、医疗设备以及医院的医疗系统遭受雷击，这些设备和信息系统基本上都绝缘强度低、过电压耐受能力差，因此对医院部门开展防雷措施就非常有必要。
本方案制定的目的是考虑实际环境因素和用户实际需要而做出一套比较完整而易于操作的防雷设计及安装技术的防雷方案，从而保护人员，达到机房网络设备、电子设备安全地运行。
二、现场勘查×××第二人民医院位于×××，共五幢建筑物，分别为：前排两幢为门诊大楼和放射科，后排为两幢为住院部大楼，中间近东侧住院部大楼为配电房，均为钢筋框架结构，背靠高山。
该医院设施主要CT扫描仪、收费系统、计算机机房等。
无论外部防雷，还是内部防雷，均未做任何雷电保护措施。
一旦雷雨季节到来时，会存在较大雷击安全隐患。
为保证医院内各种医疗设备、医务人员和病人的安全，防止雷电波通过各种途经侵入医院各个系统及医院建筑物免遭直击雷击，强烈建议医院做好雷电综合防雷措施。
（1）医院所有建筑未做直击雷保护措施，建筑物均为钢筋框架结构。
住院部东楼顶设有2个大的金属储水罐。
（2）配电房有2台变压器，分别给医院医疗设备和照明及其它用电供电。
每幢大楼均为单独线路供电，共有5组供电线路，其中4组线路是供给4幢大楼的医疗设备的，1组线路为医院的照明及其它用电的，线路敷设为架空敷设。
特别提醒的是，架空敷设线路要比埋地屏蔽敷设线路感应到雷电的机会要大、要强。
在防雷器选型上应选较大通流参数的防雷器。
（3）微机主机房设在住院部大楼三楼，设备有UPS电源、卫星接收机等。
三、设计依据（1）《建筑物防雷设计规范》（2010版） GB50057-2010（2）《电子计算机机房设计规范》 GB50174-93（3）《雷电电磁脉冲的防护》 IEC 6I312（4）《过电压保护器》 IEC 61643（5）《SPD 通讯网络防雷器》 IEC 61644（6）《低压配电设计规范》 GB 50054-95（7）《工业与民用电力装置的过电压保护设计规范》 GBJ 64-83（8）《电子设备雷击保护导则》 GB 7450-87 （9）《电气装置安装工程接地装置施工及验收规范》 GB 50169-92（10）《建筑物防雷》 IEC 61024（11）《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2000 （12）《建筑物电子信息系统防雷技术规范》 GB50343-2012四、综合防雷设计方案雷电防护是一个综合的系统工程，防雷设计应采用直击雷防护、等电位连接、屏蔽、合理布线、其用接地系统和安装电涌保护装置等措施进行综合防护。
综合雷电防护包括外部防雷（即直击雷防护）和内部防雷（即感应雷电防护）。
本方案针对×××医院的实际情况，本着经济合理原则，以较少的成本达到最佳雷电防护效果。
?1、医院建筑物直击雷防护措施该医院建筑物划分为二类防雷建筑物，因此根据《建筑物防雷设计规范》GB50057-94中相关条款规定：第二类防雷建筑物防直击雷的措施，宜采用装设在建筑物上的避雷带或针或由其混合组成的接闪器，整个屋面组成不大于10×10m或12×8m的网格，所有避雷针应采用避雷带相互连接。
根据该医院的实际情况，应在各个大楼天面女儿墙上敷设避雷带。
在天面中部突出的位置安装避雷针，与避雷带结合进行针带保护。
技术要求如下：1每隔不大于18米的距离应做一条引下线，引下线对称布置，当受条件限制时，距离可做适当调整，但平均距离不应大于18m。
每组引下线接一组人工接地体。
在各引下线上据地面～之间装设断接卡。
并在接地处设接地标志拍。
避雷带、避雷带支架、引下线宜采用圆钢或扁钢，宜优先采用圆钢。
圆钢直径不应小于8mm，扁钢截面不应小于48mm2，其厚度不应小于4mm。
材料均为热镀锌。
支架间距1000mm，拐角处支架间距500mm，支架高度120mm～180mm，引下线每隔1500mm固定一次，并穿管敷设。
避雷带和引下线圆钢连接处焊接长度100mm，双面饱满焊接，焊接处刷防腐银粉。
2人工接地体长度宜为米，垂直接地体与水平接地体间的距离宜为5米，当受地方限制时可适当减小。
（人工接地体可采用铜包钢接地棒、烧制型接地模块、高纯度降阻剂结合使用，它不仅施工方便，而且降阻效果好，寿命长）人工接地体在土壤中的埋设深度不应小于米。
图例3应预留感应雷接地装置，并和防直击雷接地装置保持20米以上的距离，当无法实现时，应在感应雷和直击雷接地间装设等电位连接器。
每根引下线的冲击接地电阻不应大于10Ω。
整个住院楼的接地装电阻不宜大于1Ω。
防直击雷的人工接地体距离建筑物入口处或人行道不应小于3米。
当小于三米时应采取下列措施之一：①水平接地体局部深埋不应小于1米。
②水平接地体局部应包绝缘物，可采用50～80mm厚的沥青层。
③采用沥青碎石地面或在接地体上面敷设50～80mm厚的沥青层，其宽度应超过接地体2m。
天面的其他金属物体如金属储水罐、广告牌、排风机、金属屋面等应和天面避雷带做多点可靠焊接。
焊接质量应符合防雷规范要求。
2、医院供电系统防护措施：①电源一级防护在总配房里电源低压端五组线路（其中4组线路是供给4幢大楼的医疗设备的，1组线路为医院的照明及其它用电的）分别安装一级电源防雷器。
型号：WJA380-100。
产品参数：标称通流容量（ 8/20μs）：60/100KA/线；泄漏电流：＜10uA；响应时间：≤25ns；并联安装，具有工作状态指示功能，无续流和插入损耗。
②电源二级防护电源二级防护主要针对医院医疗设备保护。
在各幢大楼总配电箱分别安装二级电源防雷器。
型号： WJA220-80 产品参数：标称通流容量（ 8/20μs）：40/80KA/线；；泄漏电流：＜10uA；响应时间：≤25ns；并联安装，具有工作状态指示功能，无续流和插入损耗。
③电源三级防护电源三级防护主要针对医院重要设备保护，有医院的微机机房、CT扫描仪和收费系统。
1)在住院部大楼三楼微机主机房配电箱前端和门诊大楼收费系统所在配电箱前端安装单相电源防雷器，型号：WJA220-40。
2) 在放射科CT扫描仪所在配电箱前端安装单相电源防雷器，型号：WJA220-40。
单相电源防雷器产品参数：标称通流容量（ 8/20μs）：20/40KA/线；泄漏电流：＜10uA；响应时间：≤25ns；并联安装，具有工作状态指示功能，无续流和插入损耗。
??3、弱电系统设备雷电防护措施弱电系统如消防系统、保安监控系统、计算机网络系统、通信线路等，下述是针对这些系统所做防雷保护措施，仅供参考。
1、医院精密仪器防雷精密仪器的供电系统应设计安装相符合的电源、信号SPD保护。
精密仪器设备等电位连接：X光机、CT机及其它精密仪器室内所有设备的金属外壳应连接到接地排上。
2、消防系统消防电子设备采用交流供电时，在交流电源系统中应设置SPD保护，由消防控制室引出的信号线联动控制线等，应根据建筑物的重要性，装设适配的SPD。
消防控制室内，应设置S 型等电位接地网格，室内所有设备主机、联动控制盘等设备的机架（壳）配线槽、设备保护接地、电源系统保护接地、SPD接地端均应做等电位连接。
3、保安监控系统安防监控系统主控机、分控机的信号控制线、通信线、电源线、各检测监控器的报警信号线，在穿过不同防雷分区时，应在防雷分区界面处装设适配的SPD。
在终端摄像头处分别安装监控系统组合式防雷器，在监控机房视频阵距切换控制器前端安装视频信号防雷器，在视频矩阵切换控制器处的各个视频线进线处安装视频、控制、电源防雷器并接地。
4、计算机网络系统网络系统中各类集线器的输入、输出端口应分别装设数据线SPD，当终端设备与集线器之间的距离超过30m时，重要终端设备的信息插座也要装设一个SPD。
网络系统中各类调制解调器的输入和输出端口应分别装设数据线路SPD。
在服务器前端和网络层交换机处分别计算机网络信号防雷器，网络系统中路由器的输出端应装设SPD。
5、程控交换系统各楼层程控交换配线架、程控交换总配线架加装通信线路防雷器。
以上消防系统、监控系统和计算机网络系统防雷设计详细方案还可参考伟信防雷公司相应系统的详细防雷设计方案。
?6、屏蔽与等电位连接建筑物之间的连接电缆应敷设在金属管道内，这些金属管道从一端到另一端应全线电气贯通，并连到各建筑物的等电位连接带上。
电缆屏蔽层也应连到等电位连接带上。
在建筑物入口处，即LPZ0B与LPZ1区交界进行总等电位连接后接地，在后续的雷电防护区交界处按总等电位连接的方法进行局部等电位连接，连接主体包含系统设备本身（含外露可导电部分）、PE线、机柜、机架、电气和电子设备的外壳、直流工作地、防静电接地、金属屏蔽线缆外层、管道（水管、采暖和空调管道等金属管道）、屏蔽槽、电涌保护器SPD的接地等均以最短的距离就近与这个等电位连接带直接连接。
在计算机机房、监控机房、消防机房、程控交换机房等防静电地板下面沿墙四周分别加装等电位铜排，规格30mm*3mm。
机房内的安全保护接地，信号工作地，屏蔽接地，防静电接地和防雷器接地等均应连接到局部等电位接地端子板上。
机房内金属设备、机柜外壳等均连接到等电位铜排上做保护接地。
7、防雷接地防雷接地采用共用接地方式，即交流工作接地、安全保护接地、直流工作接地、防雷接地等接地均接至建筑物基础地网。
（1）火灾自动报警及联动控制系统应采用共用接地系统，其接地装置的接地电阻值不应大于1Ω。
采用专用接地装置时，其接地电阻值不应大于4Ω。
由S型网格的基准点（ERP）处，采用专用接地干线，其线芯截面不应小于25mm2的铜芯绝缘线，应穿硬质塑料管埋设接至本层的等电位接地端子板。
