空心楼盖介绍

现浇混凝土空心楼盖施工技术分析一、现浇混凝土空心楼盖的概况现浇混凝土空心楼盖是指按照一定规则排列轻质材料，并对实心楼盖部分混凝土进行代替，进而形成空腔或者轻质夹心，促使其成为空间蜂窝状受力结构，是建筑工程空心楼盖施工中的重要技术之一。

现浇混凝土空心楼盖技术的应用，可以对楼盖自身重量进行有效降低，并能提升楼盖的刚度和强度，是建筑工程结构的重要形式，相比其他结构，这种技术具有良好的社会效益与经济效益。

其优点主要体现在以下几个方面：第一，美观不需要进行吊顶施工，相比梁板结构建筑，这种建筑具有良好的采光效果与空间效果；第二，隔音效果良好，与梁板结构建筑相比，其音量可减少10到15分贝。

特别是在撞击声音传播阻碍中具有良好的效果；第三，保温隔热性能和防火性能良好，空调效果更好；第四，层高减低，各类竖向管道费用降低，并能对竖向交通效率进行有效提升，同时可以降低电梯营运费用。

二、现浇混凝土空心楼盖施工技术的应用随着社会经济的不断发展，现浇混凝土空心楼盖施工技术作为建筑工程建设施工中的重要组成部分，其技术水平的高低直接关系着工程的整体质量。

为此，施工企业必须在充分了解工程案例的基础上，提高施工技术水平，规范施工流程，只有这样才能延长建筑物的使用年限。

1、工程案例该工程为3层框架结构，为得到更大的应用空间，本工程主要选用GBF高强轻质薄壁管现浇空心楼盖进行施工。

选用8.1米x8.1米大柱网作为其柱网形式，并将抗扭框架梁设置在空心板附近，起到支座的作用。

与此同时，将暗梁设置在框架柱之间，其高度与厚度应具有一致性，进而起到提升楼盖整体性的作用。

在管设置过程中，应对洞边、柱边等位置加以重视，并进行实心区域的留设。

本工程应选用300毫米楼盖板，50毫米为板顶、板底厚度，60毫米为顺筒肋宽，50到80毫米可设为横筒肋宽，150毫米为筒芯外径，选用棋盘形进行整个空间管道方向的布设。

2、现浇混凝土空心楼盖施工工艺（1）模板安装。

现浇混凝土蜂巢空心楼盖工程施工技术解析1、蜂巢芯空心楼盖简介现浇混凝土蜂巢空心楼盖是一种新型混凝土楼盖技术。

该技术是利用蜂巢芯的系列产品在现浇混凝土板中铸塑成内部空间承力单元，形成传力明确的现浇混凝土双向网格肋的水平结构体系，从而起到承受荷载的效果。

蜂巢芯楼盖由蜂巢芯、现浇钢筋混凝土纵横肋梁和框架梁组成。

其中，蜂巢芯是以高强无机胶结料为主要原料，辅以纤维增强，底部带有加强筋复合而成的具有整体性的空心构件，如图1.1。

该楼板的传力途径如下：由蜂巢芯之间的空隙形成工字形肋，按双向正交工字形井字梁将楼板曲格内的荷载传至周边框架梁上，通过框架梁与框架柱共同形成空间受力体系。

图1.1 蜂巢芯结构外形蜂巢芯空心楼盖具有以下特点：1．此种楼板由于较为平整，没有凸出的主梁和次梁，使分隔墙的任意布置成为可能，空间更加开阔美观，这对经常需要变动间隔的公共建筑尤为适合。

2．减小了结构高度，大约每十层楼就可以增加一层楼而总高度不变。

3．大大降低了噪音的传递，具有良好的隔音效果。

4．减少了热量的传递，使楼盖的隔热、保温性能得到了显著的提高。

5．节约了材料、减轻自重，有利于抗震及减小竖向承重结构和基础的负荷和造价。

同时，施工简单，缩短了工期节约了成本，有显著的经济效益。

2 案例解析成都市高新区川投调度中心大楼结构形式为主楼采用钢框架（钢管混凝土柱）-钢筋混凝土筒体结构，总建筑面积约95443m2，其中地下3层（含人防4300m2）。

地上包括1#、2#办公楼和中庭三部分组成，其中1#楼20层、局部21层，建筑檐口高度90.15m；2#楼22层、局部23层，建筑檐口高度98.15m；中庭15层，建筑檐口高度64.35m。

抗震类别为丙类，抗震设防烈度为7度。

主楼5～22层为办公用房约56500m2，裙楼1～4层（含商务中心、员工餐厅、健身设施、国际交流中心设备机房）约12702m2，地下室三层（含厨房、设备机房、地下车库等）约26241m2。

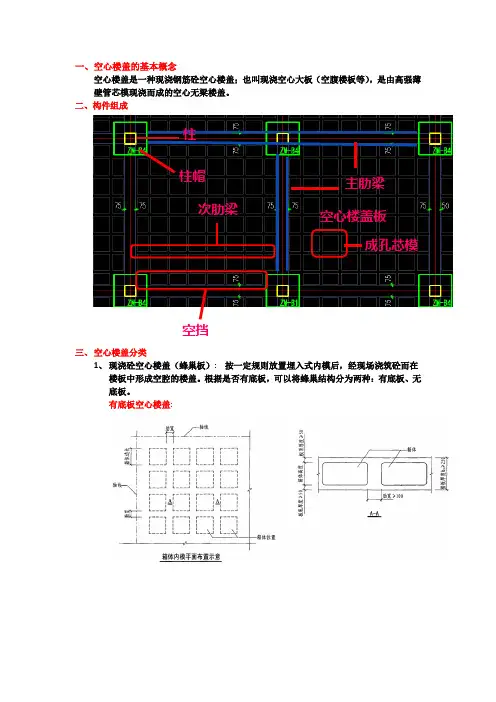

一、 空心楼盖的基本概念空心楼盖是一种现浇钢筋砼空心楼盖；也叫现浇空心大板（空腹楼板等），是由高强薄壁管芯模现浇而成的空心无梁楼盖。

二、构件组成三、 空心楼盖分类1、 现浇砼空心楼盖（蜂巢板）:按一定规则放置埋入式内模后，经现场浇筑砼而在楼板中形成空腔的楼盖。

根据是否有底板，可以将蜂巢结构分为两种：有底板、无底板。

有底板空心楼盖:柱帽主肋梁 柱次肋梁成孔芯模 空挡空心楼盖板无底板空心楼盖蜂巢芯样式2、叠合箱网梁楼盖:箱形截面的密肋楼盖，由预制叠合构件“叠合箱”与后浇肋梁连接成梁、板合一的整体。

网梁楼盖的叠合箱不同于其他空心楼盖所采用的箱体，叠合箱是预制构件，参与结构整体受力, 而其他形式的空心楼盖的箱体只是模板。

叠合箱由顶板、底板、侧壁三节插接而成。

其顶板、底板是参与整体受力的预制叠合构件。

叠合箱顶板、底板中均有配筋。

叠合箱网梁楼盖：明箱---顶板外露（顶面无现浇层）暗箱---顶板不外露（顶面有现浇层）叠合箱的底板总是外露（底面无现浇层）3、密肋楼板模壳结构:由预制构件“模壳”与后浇密肋梁连接成梁、板合一的整体；模壳是用于钢筋混凝土现浇密肋楼板的一种工具式模板。

模壳属于模板的一种，可重复利用4、空挡四、软件应用空心楼盖板厚度判断：1.图纸说明中直接给定板厚度2.填充物大样中给定板厚(蜂巢芯边钢不参与空心楼板)3.有暗箱存在时，板厚算至现浇层顶面柱帽水平箍筋•计算设置、节点设置，满足多种情况柱帽绘制3、主肋梁箍筋构造：1、柱帽内箍筋高度同柱帽高度，加密区为柱帽范围+板厚h；4、成孔芯模方法一:CAD识别成孔芯模→修改成孔芯模属性方法二:定义成孔芯模→CAD识别成孔芯模方法三:定义成孔芯模→手动绘制成孔芯模5、次肋梁定义:矩形、参数化次肋梁绘制——自动生成次肋梁绘制——画线布置常见次肋梁下部及支座钢筋标注方法有两种——钢筋线表示——原位标注次肋梁支座钢筋绘制•肋梁负筋排布示意图2-3C20：梁边第1、2肋钢筋；5c12：其余肋的钢筋；次肋梁计算设置、节点设置6、空挡:蜂巢芯、叠合箱或模壳与主梁间的空缝。

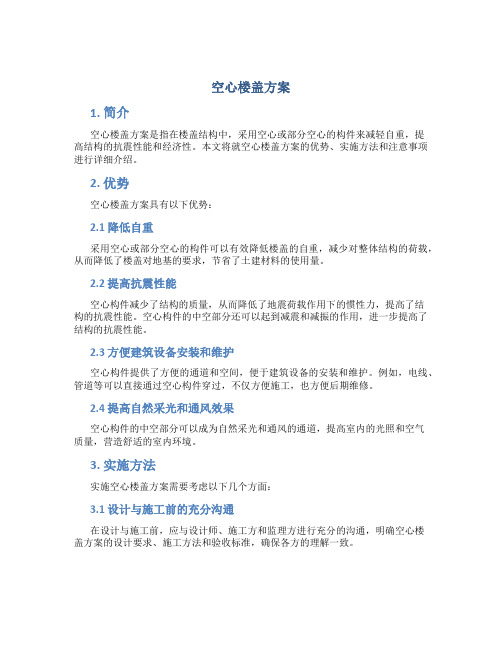

空心楼盖方案1. 简介空心楼盖方案是指在楼盖结构中，采用空心或部分空心的构件来减轻自重，提高结构的抗震性能和经济性。

本文将就空心楼盖方案的优势、实施方法和注意事项进行详细介绍。

2. 优势空心楼盖方案具有以下优势：2.1 降低自重采用空心或部分空心的构件可以有效降低楼盖的自重，减少对整体结构的荷载，从而降低了楼盖对地基的要求，节省了土建材料的使用量。

2.2 提高抗震性能空心构件减少了结构的质量，从而降低了地震荷载作用下的惯性力，提高了结构的抗震性能。

空心构件的中空部分还可以起到减震和减振的作用，进一步提高了结构的抗震性能。

2.3 方便建筑设备安装和维护空心构件提供了方便的通道和空间，便于建筑设备的安装和维护。

例如，电线、管道等可以直接通过空心构件穿过，不仅方便施工，也方便后期维修。

2.4 提高自然采光和通风效果空心构件的中空部分可以成为自然采光和通风的通道，提高室内的光照和空气质量，营造舒适的室内环境。

3. 实施方法实施空心楼盖方案需要考虑以下几个方面：3.1 设计与施工前的充分沟通在设计与施工前，应与设计师、施工方和监理方进行充分的沟通，明确空心楼盖方案的设计要求、施工方法和验收标准，确保各方的理解一致。

3.2 选择合适的空心构件根据楼盖的具体情况选择合适的空心构件，如空心砖、空心板等。

考虑楼盖的荷载情况、结构形式和安全要求等因素，选择适合的空心构件。

3.3 加强结构连接空心构件的连接要牢固可靠，需要采取适当的加固措施，如采用钢筋混凝土梁、钢筋网等加强连接部位的强度和刚度。

3.4 定期维护和检查空心楼盖在使用过程中需要定期进行维护和检查，确保空心构件的完好无损，无松动、龟裂等现象。

如有发现问题，应及时采取措施修复或更换。

4. 注意事项在实施空心楼盖方案时，需要注意以下几个事项：4.1 结构安全性采用空心楼盖方案必须确保结构的安全性，严格按照设计要求和规范进行施工，并及时进行验收和检测，确保结构的承载力和稳定性。

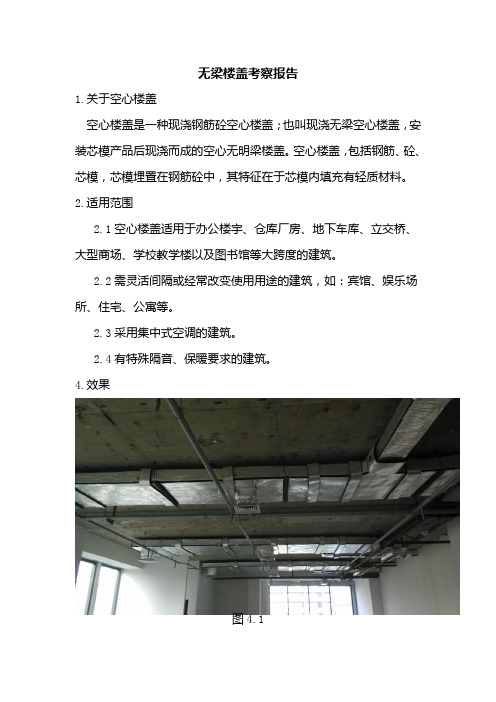

无梁楼盖考察报告1.关于空心楼盖空心楼盖是一种现浇钢筋砼空心楼盖；也叫现浇无梁空心楼盖，安装芯模产品后现浇而成的空心无明梁楼盖。

空心楼盖，包括钢筋、砼、芯模，芯模埋置在钢筋砼中，其特征在于芯模内填充有轻质材料。

2.适用范围2.1空心楼盖适用于办公楼宇、仓库厂房、地下车库、立交桥、大型商场、学校教学楼以及图书馆等大跨度的建筑。

2.2需灵活间隔或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。

2.3采用集中式空调的建筑。

2.4有特殊隔音、保暖要求的建筑。

4.效果图4.1图4.25.施工工艺5.1施工顺序支模—绑扎柱网（梁）钢筋和小密肋钢筋及预埋管线—抗浮点设置——安放箱体—绑扎板面钢筋——搭设施工便道、架设传送管—隐蔽工程验收—浇筑砼——养护、拆模。

5.2施工工艺模板支撑设置完成后，划线定位，钢筋班将小密肋梁钢筋绑扎后，开始抗浮点设置。

为防止在浇筑时箱体受混凝土流动性造成箱体上浮，必须设置抗浮点。

具体做法是用手电钻（采用4钻头）钻透模板，用14#的铁丝绑扎在支撑钢管上。

间距一般为1.0m---1.5m为宜。

各种管线的预留及管线预埋，管线宜在密肋梁中通过。

箱体安装与固定：将箱体安放在模板上，在箱体四周与小密肋梁钢筋应保持钢筋保护层距离；箱体底部不需放垫块。

箱体安装完成后开始顶层钢筋绑扎时应尽量避免施工人员直接踩踏箱体或将施工机械、机具、材料码放在箱体上，以免箱体破损。

顶层罩筋绑扎必须与小密肋梁绑扎牢固，罩筋与箱体面应用10——15mm 垫块，防止箱体上浮时直接接触罩筋。

顶层钢筋绑扎完成后，砼浇筑前对箱体进行最后一次检查，对有松动或位置偏移的箱体进行调整处理，如有施工人员不慎损坏箱体应采取及时现场修复措施。

汇景城图5.1图5.26.优势3.1节约建筑材料3.2尤其适用于大跨度、大空间建筑3.3双向网格现浇肋传力体系3.4减轻楼盖自重3.5空间的灵活性及人性化3.6真正意义上的平板，无须吊顶3.7优良的隔音效果3.8建筑节能效果好3.9施工便捷3.10管线布设方便3.11缩短工期、降低成本7.经济性比较提高净高或降低层高，每层节约层高约300-400.一般情况跨度在9米左右时，主梁高可控制在400以内，板厚可控制在300以内。

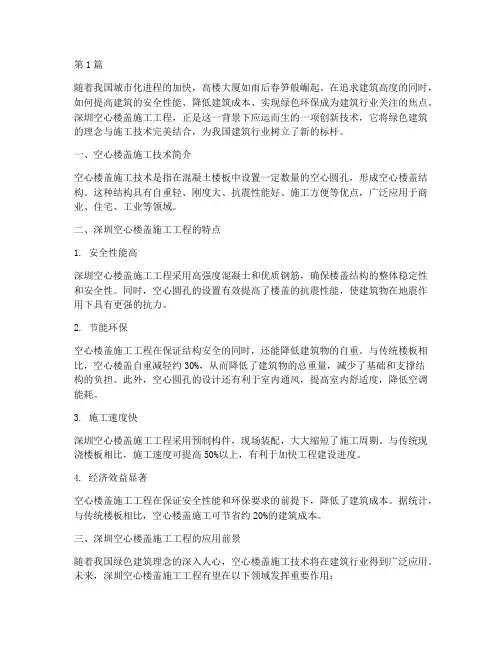

第1篇随着我国城市化进程的加快，高楼大厦如雨后春笋般崛起。

在追求建筑高度的同时，如何提高建筑的安全性能、降低建筑成本、实现绿色环保成为建筑行业关注的焦点。

深圳空心楼盖施工工程，正是这一背景下应运而生的一项创新技术，它将绿色建筑的理念与施工技术完美结合，为我国建筑行业树立了新的标杆。

一、空心楼盖施工技术简介空心楼盖施工技术是指在混凝土楼板中设置一定数量的空心圆孔，形成空心楼盖结构。

这种结构具有自重轻、刚度大、抗震性能好、施工方便等优点，广泛应用于商业、住宅、工业等领域。

二、深圳空心楼盖施工工程的特点1. 安全性能高深圳空心楼盖施工工程采用高强度混凝土和优质钢筋，确保楼盖结构的整体稳定性和安全性。

同时，空心圆孔的设置有效提高了楼盖的抗震性能，使建筑物在地震作用下具有更强的抗力。

2. 节能环保空心楼盖施工工程在保证结构安全的同时，还能降低建筑物的自重。

与传统楼板相比，空心楼盖自重减轻约30%，从而降低了建筑物的总重量，减少了基础和支撑结构的负担。

此外，空心圆孔的设计还有利于室内通风，提高室内舒适度，降低空调能耗。

3. 施工速度快深圳空心楼盖施工工程采用预制构件，现场装配，大大缩短了施工周期。

与传统现浇楼板相比，施工速度可提高50%以上，有利于加快工程建设进度。

4. 经济效益显著空心楼盖施工工程在保证安全性能和环保要求的前提下，降低了建筑成本。

据统计，与传统楼板相比，空心楼盖施工可节省约20%的建筑成本。

三、深圳空心楼盖施工工程的应用前景随着我国绿色建筑理念的深入人心，空心楼盖施工技术将在建筑行业得到广泛应用。

未来，深圳空心楼盖施工工程有望在以下领域发挥重要作用：1. 住宅建筑：提高住宅建筑的舒适度、节能环保性能，降低居民生活成本。

2. 商业建筑：提升商业建筑的空间利用率和室内环境品质，降低商业运营成本。

3. 工业建筑：提高工业建筑的抗震性能和节能环保水平，降低生产成本。

总之，深圳空心楼盖施工工程作为一项创新技术，为我国建筑行业带来了绿色、环保、节能、高效的建筑理念。

混凝土空心楼盖的原理混凝土空心楼盖是一种常用的建筑结构形式，它在楼宇建设中发挥着重要的作用。

本文将深入探讨混凝土空心楼盖的原理、结构设计以及其在建筑中的应用。

从基础知识到设计原则，我们将一步步介绍，以助您更全面、深刻地理解这一主题。

一、混凝土空心楼盖的原理混凝土空心楼盖通过在楼板的内部预留空心结构，既减轻了楼板的自重，又提高了楼板的承载力和抗震性能。

其原理基于以下几个关键要素：1.结构强度优化：通过在楼板内部设置空心区域，可以大幅减轻楼板的自重，降低了对支撑结构的荷载要求。

这样在保持足够强度的前提下，减小了结构物的整体重量，提高了建筑物的承载能力。

2.抗震性能提升：混凝土材料具有良好的抗震性能，而空心结构的设置进一步增强了抗震性能。

空心区域可以减小楼板的惯性力矩，使其在地震等外力作用下具有更好的变形能力，从而降低了可能发生的破坏程度。

3.施工便利性：相比实心楼板，混凝土空心楼盖的施工更加灵活和高效。

通过在模板中设置空心区域，不仅减少了材料的使用量，还提高了施工速度。

空心区域可以方便地集成电线、管道等建筑设备，进一步提高了楼盖的功能性。

二、混凝土空心楼盖的结构设计混凝土空心楼盖的结构设计涉及多个关键要素，包括楼盖的厚度、钢筋布置、预留空心区域的形状和尺寸等。

以下是一些常见的结构设计原则：1.厚度设计：楼盖的厚度应根据设计荷载和楼面破坏的限制条件来确定。

一般来说，楼盖的最小厚度应满足强度和刚度的要求，确保其在使用过程中不发生过度的变形或开裂。

2.钢筋布置：钢筋在混凝土空心楼盖中起到增强结构强度和抗裂性能的作用。

在设计中，应根据楼盖的受力情况和预留空心区域的位置，合理布置钢筋，并考虑钢筋的保护层厚度。

3.空心区域设计：预留的空心区域形状和尺寸应根据楼盖的功能需求和结构要求进行设计。

常见的空心形式包括长方形、正方形和圆形等，其尺寸和位置应根据实际情况来确定，并考虑施工和设备集成的便利性。

三、混凝土空心楼盖的应用混凝土空心楼盖在建筑中具有广泛的应用，特别是在商业建筑、住宅楼和工业厂房等领域。

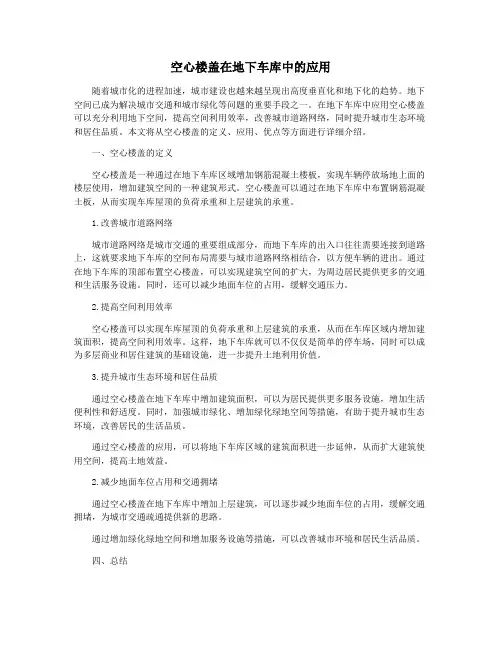

空心楼盖在地下车库中的应用随着城市化的进程加速，城市建设也越来越呈现出高度垂直化和地下化的趋势。

地下空间已成为解决城市交通和城市绿化等问题的重要手段之一。

在地下车库中应用空心楼盖可以充分利用地下空间，提高空间利用效率，改善城市道路网络，同时提升城市生态环境和居住品质。

本文将从空心楼盖的定义、应用、优点等方面进行详细介绍。

一、空心楼盖的定义空心楼盖是一种通过在地下车库区域增加钢筋混凝土楼板，实现车辆停放场地上面的楼层使用，增加建筑空间的一种建筑形式。

空心楼盖可以通过在地下车库中布置钢筋混凝土板，从而实现车库屋顶的负荷承重和上层建筑的承重。

1.改善城市道路网络城市道路网络是城市交通的重要组成部分，而地下车库的出入口往往需要连接到道路上，这就要求地下车库的空间布局需要与城市道路网络相结合，以方便车辆的进出。

通过在地下车库的顶部布置空心楼盖，可以实现建筑空间的扩大，为周边居民提供更多的交通和生活服务设施。

同时，还可以减少地面车位的占用，缓解交通压力。

2.提高空间利用效率空心楼盖可以实现车库屋顶的负荷承重和上层建筑的承重，从而在车库区域内增加建筑面积，提高空间利用效率。

这样，地下车库就可以不仅仅是简单的停车场，同时可以成为多层商业和居住建筑的基础设施，进一步提升土地利用价值。

3.提升城市生态环境和居住品质通过空心楼盖在地下车库中增加建筑面积，可以为居民提供更多服务设施，增加生活便利性和舒适度。

同时，加强城市绿化、增加绿化绿地空间等措施，有助于提升城市生态环境，改善居民的生活品质。

通过空心楼盖的应用，可以将地下车库区域的建筑面积进一步延伸，从而扩大建筑使用空间，提高土地效益。

2.减少地面车位占用和交通拥堵通过空心楼盖在地下车库中增加上层建筑，可以逐步减少地面车位的占用，缓解交通拥堵，为城市交通疏通提供新的思路。

通过增加绿化绿地空间和增加服务设施等措施，可以改善城市环境和居民生活品质。

四、总结空心楼盖在地下车库中的应用，可以实现建筑空间的增加，提高土地利用效率，改善城市道路网络，缓解交通压力，提升城市生态环境和居住品质等多重作用。

空心楼盖内置（竹芯）施工技术介绍空心楼盖(板)技术是我国建筑结构领域的一项重大创新，它为21世纪建筑现代化提供了技术支撑，是一种性能价格比较优越，更符合人性的高技术水平的结构体系，具有巨大的社会经济价值。

一、空心楼盖(板)技术的优势：现浇空心楼盖是按一定规则放置埋入式内模后（内模分块体和箱体两种，块体为实心，箱体为薄壁空心；块体较薄壁空心箱体易于施工。

），经现场浇注混凝土而在楼板中形成含轻质实心块体或薄壁空心箱体的楼盖。

由于混凝土楼板中间部分混凝土被轻质实心块体或薄壁空心箱体取代，与等厚度实心楼盖相比楼板自重减轻了约40~50%。

由于被取代的混凝土位于楼板中部，这部分混凝土对楼板抗弯没有贡献，所以空心楼盖与同厚度实心楼盖相比抗弯能力没有降低。

虽然被取代的混凝土对抗剪、抗冲切有贡献，但楼板抗剪、抗冲切能力通常远远大于其受到的剪力、冲切力，再加上空心楼盖自重大幅减少，楼盖内剪力、冲切力也相应减少，所以空心楼盖抗剪、抗冲切能力仍然大于其受到的剪力、冲切力。

空心楼盖受拉区混凝土减少，按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率增大，空心楼盖与同厚度实心楼盖相比裂缝较小。

与实心楼盖相比，同厚度空心楼盖仍能满足抗弯、抗剪、抗冲切及挠度、裂缝要求，由于楼盖自重减轻了约40~50%,梁板柱墙的内力减少，基础负荷减少，从而节省结构材料，降低工程造价。

与梁-板体系相比，空心楼盖板底平整、美观，板下空间可灵活分割，可在层高不变的情况下增加空间净高，从而使用起来更舒适；或在净高不变的情况下降低层高，从而减少墙体材料，管线材料，装修材料，节省投资；墙体材料的减少还可减少结构负荷，建筑高度的降低也减少水平力产生的内力，进而降低工程造价。

综合以上优点，四川地区采用空心楼盖施工技术的工程较多，且空心楼盖优异的抗震性能在汶川大地震中得到了真实地反映；都江堰、德阳、成都等地做了近三百个空心楼盖工程，没有一例因地震出现裂缝，更无破坏和垮塌。
