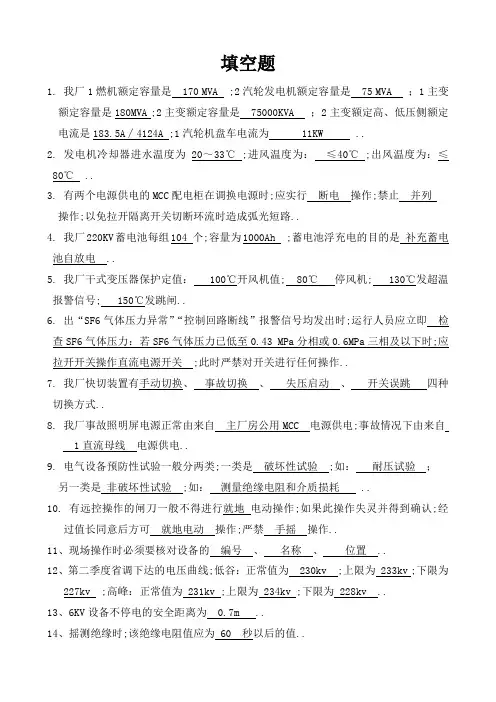

填空题
1. 我厂#1燃机额定容量是 170 MVA ，#2汽轮发电机额定容量是 75 MVA ；#1主变额
定容量是180MVA ，#2主变额定容量是 75000KVA ；#2主变额定高、低压侧额定电流是183.5A∕4124A ，#1汽轮机盘车电流为 11KW 。
2. 发电机冷却器进水温度为20～33℃，进风温度为：≤40℃，出风温度为：≤80℃。
3. 有两个电源供电的MCC配电柜在调换电源时，应实行断电操作，禁止并列
操作，以免拉开隔离开关切断环流时造成弧光短路。
4. 我厂220KV蓄电池每组104 个，容量为1000Ah ，蓄电池浮充电的目的是补充蓄电池自放电。
5. 我厂干式变压器保护定值： 100℃开风机值， 80℃停风机， 130℃发超温报警信号， 150℃发跳闸。
6. 出“SF6气体压力异常”“控制回路断线”报警信号均发出时，运行人员应立即检查SF6气体压力：若SF6气体压力已低至0.43 MPa（分相）或0.6MPa（三相）及以下时，应拉开开关操作直流电源开关，此时严禁对开关进行任何操作。
7. 我厂快切装置有手动切换、事故切换、失压启动、开关误跳四种切换方式。
8. 我厂事故照明屏电源正常由来自主厂房公用MCC 电源供电，事故情况下由来自
#1直流母线电源供电。
9. 电气设备预防性试验一般分两类，一类是破坏性试验，如：耐压试验；
另一类是非破坏性试验，如：测量绝缘电阻和介质损耗。
10. 有远控操作的闸刀一般不得进行就地电动操作，如果此操作失灵并得到确认，经过值长
同意后方可就地电动操作，严禁手摇操作。
11、现场操作时必须要核对设备的编号、名称、位置。
12、第二季度省调下达的电压曲线，低谷：正常值为 230kv ，上限为 233kv ，下限为
227kv ，高峰：正常值为 231kv ，上限为 234kv ，下限为 228kv 。
13、6KV设备不停电的安全距离为 0.7m 。
14、摇测绝缘时，该绝缘电阻值应为 60 秒以后的值。
15、我厂#1、2汽轮发电机组允许短时失磁异步运行,持续时间不超过__10__分钟,负荷不超
过额定值的_40%_。
16、在发电机变成电动机运行后,允许运行时间为_1_分钟。
17、在电气设备上工作保证安全的组织措施有__工作票制度__、_工作许可制度__，
_工作监护制度、工作间断、转移和终结制度。
18、母差保护在外部故障时，此差动回路电流等于 0 ，在内部故障时此差动回路电流等于各
连接元件电流之和。
19、测量变压器线圈绝缘电阻时，电压在10KV以上者应使用_2500KV_摇表，其绝缘电阻值不
应低于 _1兆欧/KV_；电压在500V以下者应应使用_500V_摇表，其绝缘电阻值不应低于_0.5兆欧_；测量前应将被测线圈接地放电至少3分钟，测量结束后应对地放电。
20、SF6开关机械寿命正常为 3000 次，当额定电流开断 2000 次或额定短路电流下开断
20 次需停役检修。
21. 我厂20KV电源进线100开关额定电压： 24KV ，额定电流： 630A ，额定SF6压力：
2Bars 。
22. #0保安变低压侧630开关额定电压： 12 KV ，额定电流：630A ，额定SF6压力： 0.5Bars 。
23. 燃机保安变型号： SCB10-800/6.3 ，额定容量 800kVA ，额定电压： 6.3±2×
2.5%/0.4KV 。
24. #0保安变额定容量 800 kVA ，高压侧额定电流： 23.1A ，低压侧额定电流： 73.3A ，
额定电压：20±2×2.5%/6.3KV ，温控器温度保护定值 120℃报警 150℃跳闸。
25.（1）我厂＃1雨水泵的电机容量为 75KW ，电源取自公用PCⅡ段。
（2）我厂＃2雨水泵的电机容量为 37KW ，电源取自综合泵房MCC 。
（3）我厂＃3雨水泵的电机容量为 37KW ，电源取自综合泵房MCC 。
（4）＃1工业水泵电机容量为 75KW ，电源取自公用PCⅠ段。
26.（1）我厂＃0保安变保护配置：速断、长时限过流、短时限过流、零序。
（2）燃机保安变保护配置：差动、速断、定时过流。
（3）公用变及厂变保护配置：差动、速断、定时过流。
（4）循环水泵、给水泵保护配置：过流、速断、欠压。
27.6KV保安段备用分支632开关的合允许条件：
（1） 6KV保安段备用分支632开关母线侧63217接地刀闸在分位；
（2） 6KV保安段备用分支6321刀闸在合位；
（3）＃01启动变低压侧6001刀闸在试验位；
（4） 6KV工作I段工作电源601开关在试验位；
（5） 6KV工作II段工作电源602开关在试验位；
（6） 6KV备用段保安电源进线6322刀闸在运行位置。
28.20KV电源进线100开关合允许条件：
（1） 20KV保安变电源100开关母线侧10017接地刀闸在分位；
（2） 20KV保安变电源1001刀闸在合位。
29.＃0保安变高压侧130开关合允许条件：
（1）＃0保安变高压侧130开关母线侧13017接地刀闸在分位；
（2）＃0保安变高压侧1301刀闸在合位；
（3）＃0保安变低压侧630开关母线侧63017接地刀闸在分位。
30. 我厂＃1、＃2热控DCS电源现由 #1、#2UPS 供电；原来电源取自
厂用PCⅠB段、ⅡB段现已取消且开关处于断开位置，并挂禁止合闸，有人工作警告牌。
31．投入空载变压器时会产生到励磁涌流，其值可达额定电流的 6-8 倍。
32．测量绝缘电阻时，影响准确性的因素有温度、湿度和绝缘表面的赃污程度。33．绝缘介质的吸收比是 60 秒的绝缘电阻和 15 秒的绝缘电阻的比值。
34．过流保护的动作电流是按最大负荷电流来整定的。
35．运行设备的缺陷分三类，即一般缺陷、严重缺陷、危急缺陷。
36. 变压器设备发生接地故障时,室内人员应距故障点大于 4 米以外,室外应大于 8 米以
外。
37. 我厂消防泵电机容量为 160KW ，电源来自低压公用PCⅠ段；
消防稳压泵电机容量为 11KW ，电源来自低压公用PCⅠ段。
38．汽机的交流润滑油泵电机容量为 18.5KW ，电源来自 #1汽机房MCC ；
直流油泵电机容量为 10KW ，电源来自 #1直流母线。
39. 我厂汽机抽汽快关阀电源断电时应拉开 #1汽机房MCC电力电源和 #1电子
设备间热工柜上的控制电源两路电源。
40. 我厂UPS输出电源为单项交流220V 不间断电源，UPS系统中的设备有整流器、
逆变器、静态开关、旁路维修开关、负荷分配开关及控制设备等。
