21第一讲 GNSS接收机认识
- 格式：ppt
- 大小：951.50 KB
- 文档页数：17
下载文档原格式
合集下载
GNSS基础知识-PPT课件
保证在每天24小时的任何时刻，在 高度角15以上，能够同时观测到4颗 以上卫星
GPS的系统组成：地面控制部分
GPS的地面控制部分
组成：
主控站（1个） 监测站（5个） 注入站（3个）
作用：
监测和控制卫星运行 编算卫星星历（导航电文） 保持系统时间。
主控站
太
大
印
西
度
平 洋
这种定位方法称为距离交会法
GPS定位原理 GPS定位本质：距离后方交会
理论上，三颗卫星就 能够确定地面卫星接收机 的位置。
三颗卫星在三维空间中 其实有两个交点，但一个在 太空，一个在大气层内。
GPS定位原理
GPS定位是通过GPS 接收机同时接收 4 颗以上的GPS卫 星发出的信号来测定接收机在地球上的位置。
►L3 (1381.05 MHz) – 美国国防部用来探测导 弹发射、核爆炸以及其他高能量红外线事件。 ►L4 (1841.40 MHz) – 正被研究提供更多的电 离层改正。
GPS定位原理
在同一平面上，通过测量到两个已知点的精确距离，可以 精密地确定出平面位置。
.P
.
我的位置应该在P点或Q点
Q
GPS定位原理
体的位置、速度和时间信息的要求 同时也可为民间用户提供类似但受限的免费服务
GPS的组成部分
GPS系统由三部分组成
1、空间部分 （Space Segment） 2、地面控制部分 （Ground Segment） 3、用户设备部分 （User Segment）
用户部分： 接收并测定卫星信号 记录原始数据 得到导航定位信息
GPS定位原理
解算方程：
+
r s
GPS的系统组成：地面控制部分
GPS的地面控制部分
组成：
主控站（1个） 监测站（5个） 注入站（3个）
作用：
监测和控制卫星运行 编算卫星星历（导航电文） 保持系统时间。
主控站
太
大
印
西
度
平 洋
这种定位方法称为距离交会法
GPS定位原理 GPS定位本质：距离后方交会
理论上，三颗卫星就 能够确定地面卫星接收机 的位置。
三颗卫星在三维空间中 其实有两个交点，但一个在 太空，一个在大气层内。
GPS定位原理
GPS定位是通过GPS 接收机同时接收 4 颗以上的GPS卫 星发出的信号来测定接收机在地球上的位置。
►L3 (1381.05 MHz) – 美国国防部用来探测导 弹发射、核爆炸以及其他高能量红外线事件。 ►L4 (1841.40 MHz) – 正被研究提供更多的电 离层改正。
GPS定位原理
在同一平面上，通过测量到两个已知点的精确距离，可以 精密地确定出平面位置。
.P
.
我的位置应该在P点或Q点
Q
GPS定位原理
体的位置、速度和时间信息的要求 同时也可为民间用户提供类似但受限的免费服务
GPS的组成部分
GPS系统由三部分组成
1、空间部分 （Space Segment） 2、地面控制部分 （Ground Segment） 3、用户设备部分 （User Segment）
用户部分： 接收并测定卫星信号 记录原始数据 得到导航定位信息
GPS定位原理
解算方程：
+
r s
《GNSS原理及应用》PPT课件
2020年
星座
5GEO+5IGSO+4MEO （区域服务）
5GEO+3IGSO+27MEO （全球服务）
信号（实际发射）
主要是北斗系统第二阶段信号
主要是北斗系统第三阶段信号
25
信号特征
北斗系统第二阶段信号
信号
B1(I) B1(Q) B2(I) B2(Q)
B37.14 1268.52
▪ 地点：美国克罗拉多州法尔孔空军基地。
▪ 跟踪站（5个）
▪ 作用：接收卫星数据，采集气象信息，并将所收集到的数据传送给主控站。 ▪ 地点：夏威夷
▪ 注入站（3个）
▪ 作用：将导航电文注入GPS卫星。 ▪ 地点：阿松森群岛（大西洋）、迪戈加西亚（印度洋）和卡瓦加兰（太平
洋）。
1.3.3 GPS的系统组成— 用户设备部分
Galileo工作星 卫星) Galileo卫星组成的；这30
座
颗卫星均匀分布在3个轨道上， Galileo卫星的轨道高度是
23616km，轨道倾角为560。2005年
12月28日，发射了第一颗带激光
后向反射镜阵列(又称为激光反射
器)的试验卫星GIOVE-A 为了保
持Galileo卫星的现用频段，欧盟
38
GLONASS现代化的发展计划
② 2010年12月开始研发第三代 GLONASS导航卫星，称之为GLONASS-K 卫星(如图5所示)；该新型卫星上拟 增设第三个导航定位信号；并将 GLONASS-K卫星的设计工作寿命增长 为10年。该种卫星是一颗基于非加压 平台建造的全新小型卫星，较之以前 所有的GLONASS卫星更加轻便，以致 发射成本较低廉。GLONASS-K卫星拟 增设的第三个导航定位信号的载波频 率为：1201.74~1208.51MHz。
星座
5GEO+5IGSO+4MEO （区域服务）
5GEO+3IGSO+27MEO （全球服务）
信号（实际发射）
主要是北斗系统第二阶段信号
主要是北斗系统第三阶段信号
25
信号特征
北斗系统第二阶段信号
信号
B1(I) B1(Q) B2(I) B2(Q)
B37.14 1268.52
▪ 地点：美国克罗拉多州法尔孔空军基地。
▪ 跟踪站（5个）
▪ 作用：接收卫星数据，采集气象信息，并将所收集到的数据传送给主控站。 ▪ 地点：夏威夷
▪ 注入站（3个）
▪ 作用：将导航电文注入GPS卫星。 ▪ 地点：阿松森群岛（大西洋）、迪戈加西亚（印度洋）和卡瓦加兰（太平
洋）。
1.3.3 GPS的系统组成— 用户设备部分
Galileo工作星 卫星) Galileo卫星组成的；这30
座
颗卫星均匀分布在3个轨道上， Galileo卫星的轨道高度是
23616km，轨道倾角为560。2005年
12月28日，发射了第一颗带激光
后向反射镜阵列(又称为激光反射
器)的试验卫星GIOVE-A 为了保
持Galileo卫星的现用频段，欧盟
38
GLONASS现代化的发展计划
② 2010年12月开始研发第三代 GLONASS导航卫星，称之为GLONASS-K 卫星(如图5所示)；该新型卫星上拟 增设第三个导航定位信号；并将 GLONASS-K卫星的设计工作寿命增长 为10年。该种卫星是一颗基于非加压 平台建造的全新小型卫星，较之以前 所有的GLONASS卫星更加轻便，以致 发射成本较低廉。GLONASS-K卫星拟 增设的第三个导航定位信号的载波频 率为：1201.74~1208.51MHz。
华测中绘系列GNSS接收机使用说明书
3.5 数据导出 ................................................................................. 32 4 CORS 作业模式的操作.................................................................. 33
3.4 测量 ......................................................................................... 26 3.4.1 确定坐标系统 ............................................................... 26 3.4.2 新建保存任务 ............................................................... 27 3.4.3 键入已知点 ................................................................... 28 3.4.4 点校正 ........................................................................... 28 3.4.5 重设当地坐标 ............................................................... 30
图11接收机外观电源灯工作状态基准站或移动站接收机长亮电量正常闪烁电量不足无线电接口切换键控制面板串口电池盒电池盖按钮序列号电源键电源灯卫星灯无线电指示灯数据采集灯华测中绘系列gnss接收机使用说明书2卫星灯工作状态基准站或移动站接收机熄灭或间隔5秒闪一次正在收星间隔5秒闪n次收到n颗卫星差分信号灯工作状态基准站接收机移动站接收机间隔1秒闪烁正在发送差分数据port2端口发射正在接收差分数据数据采集灯工作状态基准站或移动站接收机静态模式下n秒间隔闪烁正在按n秒采样间隔采集静态数据与外部设备连接时闪烁正在与外部设备有数据通信切换键rtk仪器开机默认rtk模式如需切换到静态采集模式按住切换键不放直到数据灯熄灭时松开切换为静态模式
3.4 测量 ......................................................................................... 26 3.4.1 确定坐标系统 ............................................................... 26 3.4.2 新建保存任务 ............................................................... 27 3.4.3 键入已知点 ................................................................... 28 3.4.4 点校正 ........................................................................... 28 3.4.5 重设当地坐标 ............................................................... 30
图11接收机外观电源灯工作状态基准站或移动站接收机长亮电量正常闪烁电量不足无线电接口切换键控制面板串口电池盒电池盖按钮序列号电源键电源灯卫星灯无线电指示灯数据采集灯华测中绘系列gnss接收机使用说明书2卫星灯工作状态基准站或移动站接收机熄灭或间隔5秒闪一次正在收星间隔5秒闪n次收到n颗卫星差分信号灯工作状态基准站接收机移动站接收机间隔1秒闪烁正在发送差分数据port2端口发射正在接收差分数据数据采集灯工作状态基准站或移动站接收机静态模式下n秒间隔闪烁正在按n秒采样间隔采集静态数据与外部设备连接时闪烁正在与外部设备有数据通信切换键rtk仪器开机默认rtk模式如需切换到静态采集模式按住切换键不放直到数据灯熄灭时松开切换为静态模式
建筑工程测量任务二GNSS接收机的认识及使用ppt课件
（二）GNSS RTK测量控制点选择点位的要求 图根和碎部RTK测量是布设最底层的控制点和测 设地形、地物特征点，实测点位的选择受到很大限制， 满足最低测量条件即可，以工作需要为主。 一、二、三级RTK控制点测量要照顾到下一级控 制布设的需要，精度要求较高。所以，控制点的点位 选择要求应与GNSS网点相同。
15
情境二 GNSS-RTK技术及应用
2．连续运行参考站网络（CORS） 连续运行参考站网络（Continuously Operating Reference Stations）是基于网络的基础设施之一， 可以动态、连续、快速、高精度地获取空间和地理特 征的现代信息网络。 CORS技术运用了网络、GNSS、现代大地测量、 地球动力学等技术和方法。提供移动定位、动态连续 的空间参考框架和地球动力学参考等服务。CORS系 统由基准站（参考站）、系统中心、呼叫中心、数据 通信、用户应用等子系统组成，用户无须设置基站。
16
情境二 GNSS-RTK技术及应用
3．后处理动态测量（PPK) 在实际作业过程中，有一些通信信号较弱或覆盖 不到的困难地区，无法实时进行单基站RTK和网络 RTK测量，现场可以采用后处理动态测量的模式进行 RTK测量。 后处理动态测量具体做法是：在测区选择一个基 准点，安置接收机连续跟踪所有可见卫星；另一台或 几台接收机先在任一开阔地带观测数分钟进行初始化 测量，在保持对所测卫星连续跟踪而不失锁的情况下， 移动接收机在观测点进行测量。
10
情境一 GNSS接收机的认识
其定位的具体方法是，接收机按一定卫星仰角要 求捕获到待测卫星，并跟踪这些卫星的运行。接收机 通过捕获到的卫星信号，测量出接收天线至卫星的距 离和距离的变化率,解调出卫星轨道参数等数据。根据 这些数据，接收机中的微处理计算机按定位解算方法 进行计算，计算出用户所在位置的地理经纬度、高度、 速度、时间等信息。
15
情境二 GNSS-RTK技术及应用
2．连续运行参考站网络（CORS） 连续运行参考站网络（Continuously Operating Reference Stations）是基于网络的基础设施之一， 可以动态、连续、快速、高精度地获取空间和地理特 征的现代信息网络。 CORS技术运用了网络、GNSS、现代大地测量、 地球动力学等技术和方法。提供移动定位、动态连续 的空间参考框架和地球动力学参考等服务。CORS系 统由基准站（参考站）、系统中心、呼叫中心、数据 通信、用户应用等子系统组成，用户无须设置基站。
16
情境二 GNSS-RTK技术及应用
3．后处理动态测量（PPK) 在实际作业过程中，有一些通信信号较弱或覆盖 不到的困难地区，无法实时进行单基站RTK和网络 RTK测量，现场可以采用后处理动态测量的模式进行 RTK测量。 后处理动态测量具体做法是：在测区选择一个基 准点，安置接收机连续跟踪所有可见卫星；另一台或 几台接收机先在任一开阔地带观测数分钟进行初始化 测量，在保持对所测卫星连续跟踪而不失锁的情况下， 移动接收机在观测点进行测量。
10
情境一 GNSS接收机的认识
其定位的具体方法是，接收机按一定卫星仰角要 求捕获到待测卫星，并跟踪这些卫星的运行。接收机 通过捕获到的卫星信号，测量出接收天线至卫星的距 离和距离的变化率,解调出卫星轨道参数等数据。根据 这些数据，接收机中的微处理计算机按定位解算方法 进行计算，计算出用户所在位置的地理经纬度、高度、 速度、时间等信息。
拓展项目7 GNSS接收机的认识与使用

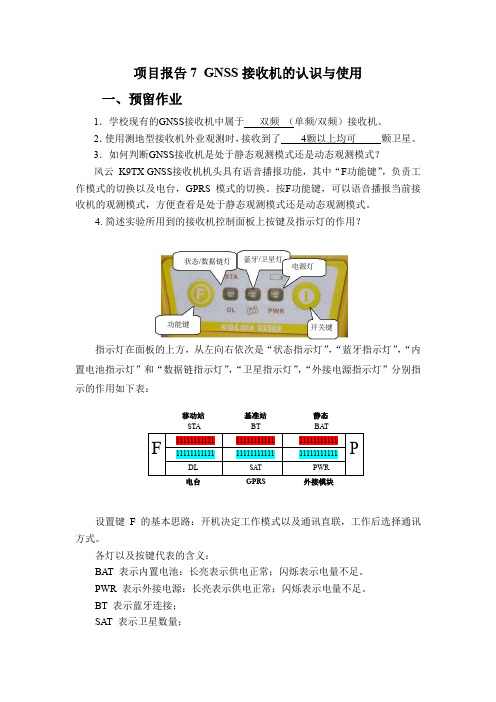

项目报告7 GNSS 接收机的认识与使用 一、预留作业

1．学校现有的GNSS 接收机中属于 双频 （单频/双频）接收机。
2．使用测地型接收机外业观测时，接收到了 4颗以上均可 颗卫星。
3．如何判断GNSS 接收机是处于静态观测模式还是动态观测模式？ 风云 K9TX GNSS 接收机机头具有语音播报功能，其中“F 功能键”，负责工作模式的切换以及电台，GPRS 模式的切换。
按F 功能键，可以语音播报当前接收机的观测模式，方便查看是处于静态观测模式还是动态观测模式。
4. 简述实验所用到的接收机控制面板上按键及指示灯的作用？
指示灯在面板的上方，从左向右依次是“状态指示灯”，“蓝牙指示灯”，“内置电池指示灯”和“数据链指示灯”，“卫星指示灯”，“外接电源指示灯”分别指示的作用如下表：
设置键 F 的基本思路：开机决定工作模式以及通讯直联，工作后选择通讯方式。
各灯以及按键代表的含义：
BAT 表示内置电池：长亮表示供电正常；闪烁表示电量不足。
PWR 表示外接电源：长亮表示供电正常；闪烁表示电量不足。
BT 表示蓝牙连接； SAT 表示卫星数量；
移动站 基准站 静态
STA
BT BAT
电台 GPRS 外接模块
开关键
功能键
状态/数据链灯
电源灯
蓝牙/卫星灯
STA在静态模式下表示记录灯；动态模式下表示数据链模块是否正常运作；
DL在静态模式下长亮；动态模式下表示数据链模块是否正常运作；
F功能键，负责工作模式的切换以及电台，GPRS模式的切换；
P开关键，开关机以及确认。
长按P键3到10秒关机（三声关机），10秒后进入自检（长响，新机要求自检一次）。
建筑工程测量任务二GNSS接收机的认识及使用
6
情境一
GNSS接收机的认识
（四）按接收机工作原理分类 1．码相关型接收机：是利用码相关技术得到伪 距观测值。 2．平方型接收机：利用载波信号的平方技术去 掉调制信号，来恢复完整的载波信号。通过相位计测 定接收机内产生的载波信号与接收到的载波信号之间 的相位差，测定伪距观测值。 3．混合型接收机：该种仪器综合上述两种接收 机的优点，既可以得到码相位伪距，也可以得到载波 相位观测值。 4.干涉型接收机：将GNSS卫星作为射电源，采 用干涉测量方法，测定两个测站间距离。
13
情境二
GNSS-RTK技术及应用
基准站（Reference Station），在一定的观测时 间内，一台或几台接收机分别在一个或几个固定测站 上，一直保持跟踪观测卫星，其余接收机在这些测站 的一定范围内流动作业，这些固定测站就称为基准站。 流动站（Roving Station），在基准站的一定范 围内流动作业的接收机所设立的测站。 GNSS RTK测量形式有三种（基准站与流动站之 间的数据通信方式）：单基站RTK测量、连续运行参 考站网络（CORS）和后处理动态测量（PPK）。
7
情境一
GNSS接收机的认识
二、GNSS用户设备的组成及原理 GNSS用户设备用于接收GNSS卫星发射的无线 电信号，获取必要的导航定位信息和观测信息，并经 数据处理以完成各种导航、定位以及授时任务。 以GPS为例，GPS用户设备主要包括：GPS接 收机及其天线、微处理器及其终端设备、处理软件以 及电源等。其中接收机和天线是用户设备的核心，习 惯上统称为GPS接收机。
9
情境一
GNSS接收机的认识
接收单元的核心部件由信号波道和微处理机构成。 从目前的测地型接收机来看，主要有平方型和相关型 两种信号波道，所具有的波道数目从1个至24个不等。 利用多个波道同时对多个卫星进行观测，可以实现快 速定位。微处理机具有各种数据处理软件，能选择合 适的卫星进行测量，以获得最佳的几何图形；能根据 观测值及卫星星历进行平差计算，求得所需的定位信 息。
