断面图的画法与标注教学文稿

工程图学XXXX第讲断面图规定画法尺寸标注课件 (一)本次课程主要介绍了工程图学中断面图的规定画法和尺寸标注。

在工程图学中，断面图是一种具有重要意义的图形展示方式，常用于展示建筑结构、机械设备和工程制图等领域。

本次课程中，老师为我们详细介绍了断面图的规定画法和尺寸标注的注意事项。

1. 断面图的规定画法在进行断面图的绘制时，要注意细节，尽可能准确地表达图形中的各项要素，从而保证所绘图形能够为工程建设提供重要的技术基础。

具体来讲，断面图的规定画法包括以下几个部分：（1）构图构图是绘制断面图的第一步，包括确定所绘图形的位置和大小、确定视角、确定图纸比例等。

在进行构图时，还要注意使用适当的线型和线宽，以便于表达细节。

（2）绘制轮廓线绘制轮廓线是断面图绘制的重要步骤，要求绘制出图形的轮廓线，表达出图形的主要外形和尺寸。

在进行轮廓线的绘制时，要注意线宽、线型和自由线的使用等。

（3）添加细节在绘制好图形的轮廓线后，还需要添加图形的细节，如管道、构件、接口、链接处等等。

在进行图形的细节绘制时，还要根据实际情况进行细节的调整。

2. 尺寸标注在进行断面图绘制时，尺寸标注也是不可忽视的部分。

尺寸标注的目的是方便工程技术人员、制造技术人员、安装人员等理解图形的尺寸和几何结构。

具体来讲，尺寸标注的注意事项包括以下几点：（1）标注方式标注方式包括直接标注、引线标注和基线标注等，不同的标注方式可以根据实际情况进行选择。

在进行标注时，还要注意标注的位置和方向，以便于工程技术人员清楚地理解图形的尺寸和几何结构。

（2）标注尺寸标注尺寸是非常重要的，要确保尺寸的准确性和清晰度。

在进行标注时，可以按照规定的方法进行尺寸的计算和圆角标注等。

（3）标注符号标注符号需要使用正规的符号，以保证工程技术人员的理解和交流的准确性。

在使用标注符号时，还要注意对于相同的尺寸或相同的符号使用相同的标注方式，以便于理解。

综上所述，本次课程介绍了工程图学中断面图的规定画法和尺寸标注的注意事项。

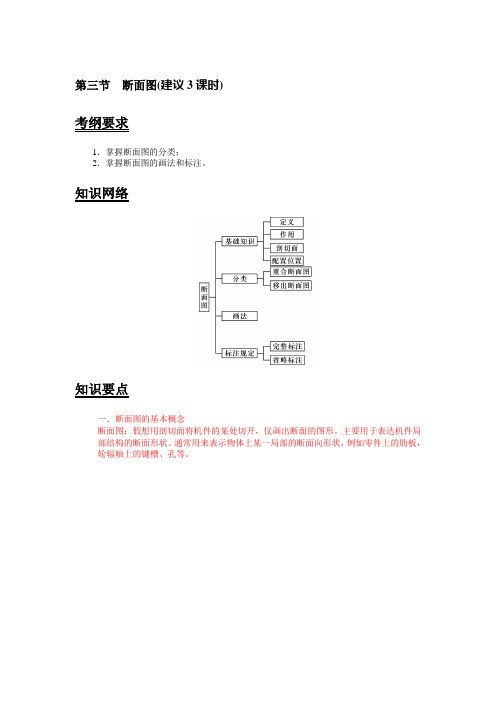

第三节断面图(建议3课时)考纲要求1．掌握断面图的分类；2．掌握断面图的画法和标注。

知识网络知识要点一．断面图的基本概念断面图：假想用剖切面将机件的某处切开，仅画出断面的图形。

主要用于表达机件局部结构的断面形状。

通常用来表示物体上某一局部的断面向形状，例如零件上的肋板，轮辐轴上的键槽、孔等。

二、断面图的分类、画法及标注规定(见下表)典型例题【例1】 作出轴上A －A 、B －B 、C －C 、D －D 处移出断面图及D －D 剖视图。

B 处方孔深3mm ，圆柱孔深6mm ；C 处方孔深3mm ，圆柱孔深3mm ；A 处圆柱孔深5mm 。

【解题指导】 A 处剖切面经过一圆锥形孔(主视图中该处应有相贯线，此处采用了简化画法，用直线代替相贯线)和前后方向的一个圆柱形孔，其断面是完全对称的。

断面图上锥形孔处应按剖视绘制，圆柱形孔也应按剖视绘制，即中间圆弧不断开。

B 处剖切面经过一方孔及圆柱形孔，圆柱形孔为回转体孔故断面图上该处应按剖视绘制，方孔中间没有圆弧，仅画出断面形状。

C 处剖切面通过一方孔及圆柱形孔，圆柱形孔处仍应按剖视绘制而方孔仅应画出断面形状，中间直线应断开。

D处结构为一键槽，其断面图上仅需要画出断面形状，剖视图则应把剖切面后面的结构一并画出。

【答案】(断面图)(剖视图)【点评】画移出断面图时有两点要重视：(1)当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制；(2)当剖切平面通过非圆孔，会导致出现分离的两个断面图时，则这些结构．．．．应按剖视绘制。

以上两条规定中所说的“按剖视绘制”是指“这些结构”，也就是将这些结构画成剖视，不是将整个断面结构画成剖视；(3)断面图是仅画出断面的形状，剖视图则要画出断面及断面后机件的形状。

【例2】根据如图所给的视图，画出指定位置处的移出断面图。

(a)(b)【解题指导】题中(a)、(b)两个断面图剖切面位置相同，都是从A－A处剖切。

但由于投射方向不同，所得到的断面图不相同。

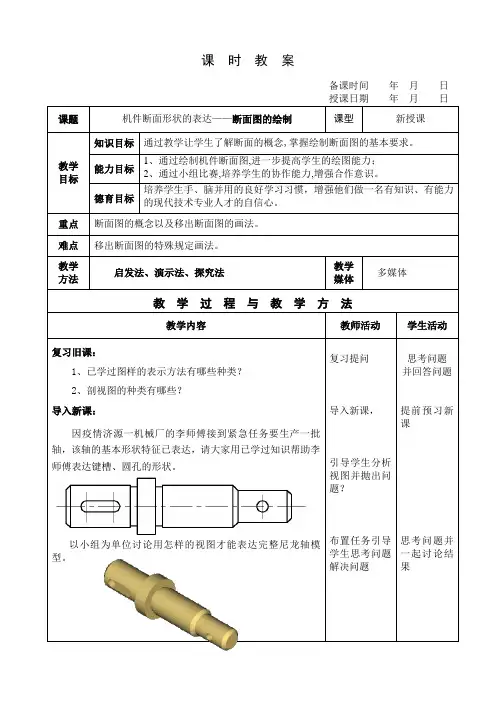

剖面图和断面图及画法教案一、教学目标：1. 让学生了解剖面图和断面图的概念及作用。

2. 培养学生掌握剖面图和断面图的画法技巧。

3. 提高学生分析、解决实际问题的能力。

二、教学内容：1. 剖面图和断面图的定义及区别。

2. 剖面图和断面图的画法步骤。

3. 常见物体剖面图和断面图的绘制实例。

三、教学重点与难点：1. 教学重点：剖面图和断面图的概念、画法步骤及应用。

2. 教学难点：剖面图和断面图的画法技巧，以及如何在实际问题中运用。

四、教学方法：1. 采用讲授法，讲解剖面图和断面图的概念、画法步骤及应用。

2. 采用演示法，展示常见物体剖面图和断面图的绘制过程。

3. 采用实践法，让学生动手绘制剖面图和断面图，提高实际操作能力。

五、教学准备：1. 教案、PPT、黑板。

2. 绘图工具（如直尺、圆规、橡皮等）。

3. 实物模型或图片。

4. 练习题及答案。

六、剖面图和断面图的定义及区别1. 剖面图：用切割线将物体切开，展示切割面上的形状和结构的图形。

2. 断面图：用断裂线将物体断裂，展示断裂面上的形状和结构的图形。

七、剖面图和断面图的画法步骤1. 确定视图位置和切割/断裂线。

2. 画出物体外部轮廓。

3. 画出切割面/断裂面的形状。

4. 填充切割面/断裂面。

5. 标注尺寸和文字说明。

八、常见物体剖面图和断面图的绘制实例1. 圆柱体剖面图和断面图。

2. 棱柱体剖面图和断面图。

3. 球体剖面图和断面图。

4. 复杂物体剖面图和断面图。

九、剖面图和断面图在工程中的应用1. 建筑设计：展示建筑内部结构和布局。

2. 机械设计：展示机械内部零件的形状和结构。

3. 电子设计：展示电子元件的内部结构。

4. 工艺品制作：展示工艺品的内部造型和纹理。

十、练习与巩固1. 绘制指定物体的剖面图和断面图。

2. 分析实际问题，运用剖面图和断面图进行解答。

3. 完成练习题，巩固所学知识。

十一、总结与评价1. 总结剖面图和断面图的概念、画法及应用。

2. 评价学生在本节课中的表现，鼓励优秀学生分享经验。

CAD断面图绘制与标注技巧CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它能够快速、准确地绘制各种图形和图表。

在土木工程领域中，断面图是一个重要的设计要素，用于展示工程项目的剖面视图和关键维度。

本文将介绍CAD软件中的断面图绘制与标注技巧，帮助读者提高绘图效率和准确性。

1. 创建基本图形在CAD软件中，可以使用基本的绘图工具如直线、矩形和圆形来绘制断面图的轮廓。

根据实际需要，使用准确的尺寸和比例来创建图形。

为了保持图形的对称性和准确性，可以使用CAD软件提供的对称线和参考点来辅助绘图。

2. 添加关键元素在绘制断面图时，通常需要标注一些关键元素如河流、道路或建筑物。

可以使用CAD软件中的文本工具为这些元素添加标注。

在添加文本时，注意选择适当的字体、大小和颜色，以便文本清晰可读。

3. 绘制剖面曲线断面图中的高程信息通常通过绘制剖面曲线来展示。

在CAD软件中，可以使用曲线工具如样条曲线和折线来绘制剖面曲线。

根据实际测量数据，添加适当的节点和控制点来准确地绘制曲线。

为了更好地展示曲线的特征，可以使用CAD软件提供的曲线平滑工具。

4. 标注高程信息在完成剖面曲线的绘制后，需要对曲线上的各个节点进行高程标注。

可以使用CAD软件中的标注工具如尺寸标注和多行文本标注来添加高程信息。

注意选择适当的标注样式和位置，以便标注清晰可读并不遮挡曲线和其他元素。

5. 绘制断面符号断面图中可能需要添加一些特定的符号来表示不同的地物或要素。

例如，可以使用CAD软件中的块工具创建水体、建筑物或交通标志的符号。

这些符号可以根据需要进行缩放、旋转和移动，以便放置在合适的位置。

6. 尺寸标注断面图中的尺寸标注非常重要，用于显示不同元素的长度、宽度和高度。

使用CAD软件提供的尺寸标注工具，可以在图中准确地添加尺寸信息。

注意选择适当的标注样式和位置，以便标注清晰可读并不遮挡其他元素。

7. 图层管理在绘制断面图时，使用CAD软件的图层管理功能可以将不同的元素和标注分组管理。

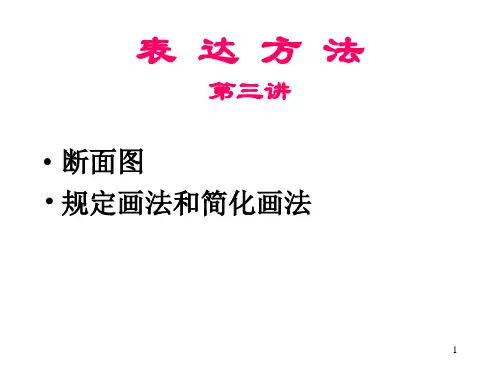

断面图讲稿：上次课我们学习了视图和剖视图的画法，今天我们学习其他的一些表达方法。

首先讲断面图，假想用剖切面将物体的某处切断，只画出被该剖切面切到的实体部分，并在被切到的实体部分画上剖面符号。

从这个定义我们可以看出断面图和剖视图的定义有一定的类似，都是用假想平面把物体切开。

那么它们有什么差别呢？1）形成过程不同，断面图不需要投影，仅画出剖切面与物体接触部分的图形；而剖视图除了要画出剖切面与物体接触部分的图形外，还需要画出剖切面后边的可见轮廓。

二断面图的种类根据断面图画在视图中的位置不同,断面图分为两种：移出断面图、重合断面图画在视图之外的断面图称为移出断面图，而重合断面图是画在视图之内。

我们先来看1 移出断面图画在视图之外，轮廓线用粗实线绘制。

配置在剖切线的延长线上或其他适当的位置。

1）剖切平面通过回转面形成的孔或凹坑的轴线去剖切时，这个孔或凹坑应按剖视处理如图所示的轴末端有一个销孔和一个定位孔，我们采用断面图来表达这个结构时，剖切面经过这两个孔的轴线，这时我们就按剖视画出这个断面。

如图所示。

2）当剖切平面通过非圆孔剖切，导致断面图完全分离时，该非圆孔也应按剖视处理。

如图所示的结构，如果按照断面图的定义画，我们得到的就是中间这个图形，这导致断面图完全分裂，这样会导致读图和看图的困难，为了避免这种情况出现，我们对这种结构也按剖视处理，也就是要画全剖切后的轮廓线。

如图所示。

3）用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开画出。

如图所示的肋板它前后端面呈一个夹角，为了表达清楚这个结构我们需要用两个垂直这两个平面的剖切平面切割物体，把得到的断面图，画在一个图形上，这时这两个断面图之间要断开。

2）标注一般断面图应标注：剖切位置、观看方向、断面名称，如图所示的AA断面和BB断面。

但在某些情况下可以省略标注：1）对称的移出断面图，不管配置在何处，均可省去箭头；如图所示的AA断面是对称结构，这时就可以省略箭头，2）配置在剖切符号延长线上的移出断面图，不管是否对称，均可省去名称；如图所示的中间这两个断面，它们配置在剖切符号延长线上，这时断面名称，3）配置在剖切符号延长线上的对称移出断面图，可不加任何标注如图中，右边第二个孔，它的结构是对称的，这时就不需要添加任何标注。
