TCT7015-10E使用说明书(长沙中联重科)

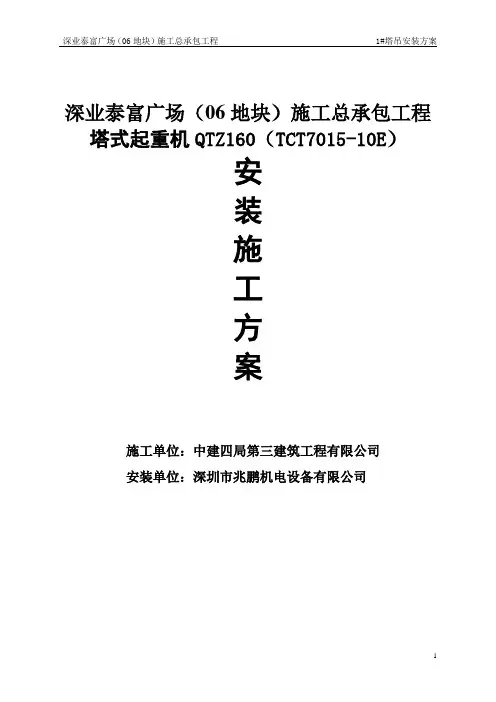

深业泰富广场（06地块）施工总承包工程塔式起重机QTZ160（TCT7015-10E）安装施工方案施工单位：中建四局第三建筑工程有限公司安装单位：深圳市兆鹏机电设备有限公司1.0编制依据《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010)《塔式起重机混凝土基础工程技术规程》(JGJ-T187—2009)《塔式起重机安全规程》（GB5144-2006）《塔式起重机设计规范》(GB/T13752—1992)《危险性较大的分部分项工程安全管理办法》(建质[2009］87号)《建筑起重机械机械安全监督管理规定》(建设部令166号）《建筑机械使用安全技术规程》（JGJ33-2012）《起重机械吊具与索具安全规程》（LD48-93）《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑施工企业安全生产管理机构设置及专职安全生产管理人员的配备方法》（建质［2004]213号）混凝土结构工程施工质量验收规范GB50204-2015建筑地基处理技术规范JGJ79-2012钢结构设计规范 GB50017—2003《建筑施工安全检查标准》JGJ59-2011机械设备安装工程施工及验收通用规范 GB50231—2009《建筑安装工人安全技术操作规程》（国家建筑工程总局[80]建工劳字第24号）广东省关于《危险性较大的分部分项工程安全管理办法》的实施细则（粤建质［2011］13号）《QTZ160(TCT7015—10E）塔式起重机使用说明书》《项目相关附图、施工组织设计、地质勘察报告和基础施工方案》2.0工程概况1、工程名称:深业泰富广场（06地块)施工总承包工程。

2、工程地址：深圳市罗湖区笋岗街道梨园路与梅园路交汇处。

3、主要建设参与单位：建设单位:深业泰富物流集团股份有限公司；勘察单位：深圳市协鹏工程勘察有限公司；设计单位：深圳市建筑设计研究总院有限公司；施工单位:中建四局第三建筑工程有限公司；监理单位：深圳市英来建设监理有限公司;监督单位。

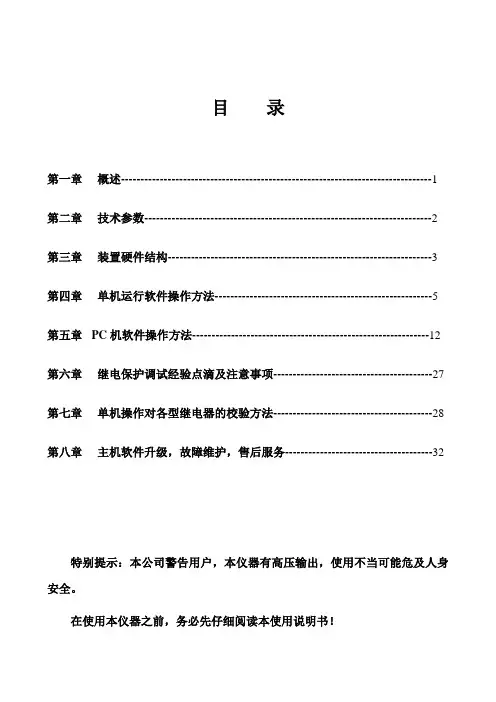

目录第一章概述--------------------------------------------------------------------------------1第二章技术参数--------------------------------------------------------------------------2第三章装置硬件结构--------------------------------------------------------------------3第四章单机运行软件操作方法--------------------------------------------------------5第五章PC机软件操作方法-------------------------------------------------------------12第六章继电保护调试经验点滴及注意事项-----------------------------------------27第七章单机操作对各型继电器的校验方法-----------------------------------------28第八章主机软件升级，故障维护，售后服务--------------------------------------32特别提示：本公司警告用户，本仪器有高压输出，使用不当可能危及人身安全。

在使用本仪器之前，务必先仔细阅读本使用说明书！第一章概述701继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。

随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。

在计算机技术、微电子技术、电力电子技术飞速发展的今天，应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。

701微机继电保护测试装置是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

50１０塔吊说明书前言1、首先感谢您购买本公司得塔式起重机,为了帮助您了解塔机安装得性能,安全、快速地安装与正确地使用,以保证工程得顺利完成,请您仔细地阅读本说明书，并按规定得方法操作。

２、塔机第一次安装时,我公司派一名技术人员指导安装,您一定要聘请当地有安装资质得安装队伍安装,并拿我公司提供得资料向当地有关管理部门报检,我公司资料中有一回执单,请您认真填写并提出宝贵意见。

第一次与以后安装时,禁止夜间施工３、本说明书主要阐述最常用得安装形式,凡属下面情况之一者,应及时与我公司联系。

a、塔机基础不能按本说明书规定形式处理;b、塔机安装位置过于狭窄,以至于在拆塔机时,部件与建筑物发生干涉; ｃ、塔机得起升高度超过说明书规定。

4、本公司致力于产品得不断完善,产品得某些局部结构或个别参数更改时,恕不另行通知。

如有疑问,请与本公司联系。

５、建议使用单位应为塔机建立设备档案,档案应包括以下内容:ａ、每次使用时间及安装地点;ｂ、日常使用保养、维修、变更、检查与试验记录;c、设备故障记录;d、设备存在得问题与评价。

6、客户自选配置(需加价）:ａ、驾驶室得冷、暖空调;b、风速仪;ｃ、无线对讲机；7、三包条件:本公司不承担由以下原因造成得损坏、断裂与事故得任何法律责任: a、塔机零、部件(包括备件、配件)不就是由本公司提供得；ｂ、塔机得更换式修理不就是由具备修理塔机条件与级别证书得修造单位进行得;c、安装使用、拆卸与维修没有严格遵照使用说明书;及有关法律规定使用得;d、违反了法律制定得安全规则;e、因不可抗拒原因造成得(如：地震、台风、洪水、战争等);8、塔机在使用期间，不得私自调节或拆除、限位安全装置，否则后果自负。

特别提示:在任一安全机构失灵得状态下,严禁使用!！！安全操作规程1、司机应具备得条件:（1）司机应年满18周岁，具初中以上文化程度；(２)不得患有色盲、听觉障碍等病症，视力不得低于1、0;（3)不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍操作得生理缺陷等;(4)司机必须经省、市有关部门或其指定单位进行基础理论知识、操作技能、安全技术得培训,考核合格后,持证上岗,严禁无证独立操作。

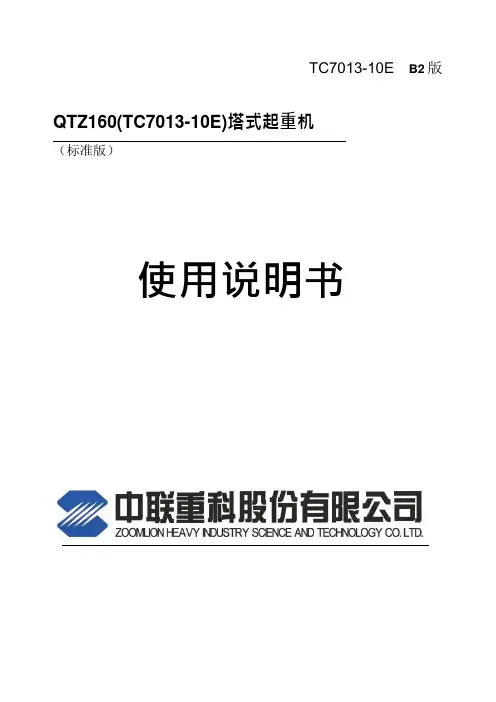

TC7013-10E B2 版QTZ160(TC7013-10E)塔式起重机（标准版）使用说明书致用户感您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

出厂编号.：出厂日期：本说明书适用与支腿固定式和底架固定式塔机，行走式需补配《塔式起重机行走部分使用说明书》，爬式则有专门版本说明书。

本公司致力于塔机的不断完善，满足用户的各种需求，随机文件变化频繁。

该编号的随机文件与该编号的主机一一对应，切忌混用！即使是同型号塔机，也不保证适用！目录概述 (1)第一篇塔机的安装第一章立塔 (12)第二章拆塔 (52)第二篇塔机的使用与维护第一章塔机安全操作规程 (57)第二章机构及电气操作 (61)第三章安全保护装置 (68)第四章保养与维修 (74)编制：毅校对：旭国审核：昌明概述TC7013-10E 塔式起重机，是中联重科股份按新标准GB/ T5031-2008《塔式起重机》标准设计的新型塔式起重机。

TC7013-10E 塔机为水平起重臂，小车变幅，上回转自升多用途塔机。

该机的特色有：1.性能参数及技术指标国领先，达国际先进水平，最大工作幅度70m，最大起升高度200m。

2.整机外型为国际流行式，非常美观，深受国外用户的喜爱。

3.工作方式多，适用围广。

该机有支腿固定，底架固定，外墙附着及行走等工作方式，适用各种不同的施工对象。

支腿固定独立式起升高度为60m，底架固定式起升高度为60.5m，行走式起升高度为61.5m，附着式是在独立式的基础上，增加标准节L68A1 和附着装置即可实现，起升高度可达200m。

该机还有爬式、底架压重固定式和轨道行走式，用户需要请订货时说明。

4.变幅机构采用当今国际上最先进的变频无级调速方案，工作速度高，调速性能好，工作更加平稳可靠。

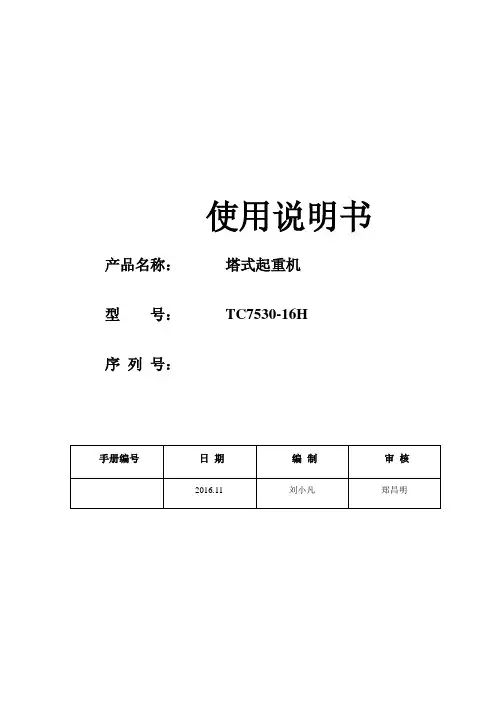

使用说明书产品名称：塔式起重机型号： TC7530-16H序列号：说明:本说明书的主要目的是帮助您如何安全地操作和使用塔机，同时对主要部件系统工作的原理作了相关的介绍和说明，包括必要的配件清单。

本说明书包括：——安全工作条件、储存和非工作状态下的要求。

——运输。

——安装和拆卸。

只有通过严格的培训，并取得相关资职的人员才能操作该塔机；必须严格执行有关的操作说明、相关的法规和指令（如突发事件的预防等）；忽视有关的说明可能导致事故和伤害！要特别注意安装在塔机上的所有安全装置，确保所有的安全装置处于良好的工作状态；当塔机出现故障或已经不能保证可靠的使用时，不应操作使用该塔机；必须时刻记住：安全第一！当收到我公司的任何有关塔机的资料信息，如技术函件，请及时将这些信息插入到相关的章节之中。

目录1安全标识 (1)2技术参数 (4)2.1支腿固定式塔机外型简图 (4)2.2性能曲线 (5)2.3整机性能参数表 (8)2.4机构技术性能参数表 (9)3运输 (11)3.1运输注意事项 (11)3.2运输单元 (11)4.准备 (14)4.1各主要部件的重量和安装尺寸 (14)4.2基础 (15)4.2.1支腿固定式塔机基础图 (15)4.2.2支腿固定式塔机基础载荷 (17)4.2.3支腿固定式塔机基础计算 (28)4.2.4.安装预埋支腿 (29)4.2.5浇注混凝土 (30)4.2.6底架固定式塔机基础图 (30)4.2.7底架固定式塔机基础载荷 (33)4.2.8行走式塔机基础图 (43)4.2.9行走式塔机基础载荷 (43)4.2.10接地 (43)4.3平衡重 (43)4.3.1组成 (43)4.3.2平衡重 (44)5立塔和拆塔 (50)5.1注意事项 (50)5.2各安装部件的重量及起吊高度 (50)5.3塔机的总体布置 (52)5.3.1支腿固定独立式主要组件装配关系 (52)5.3.2附着式塔机 (53)5.4立塔 (55)5.4.1支腿固定式塔机立塔顺序 (55)5.4.2 安装基础节 (56)5.4.3安装塔身节 (58)5.4.4安装爬升架 (63)5.4.5安装回转总成 (64)5.4.6 安装回转塔身 (70)5.4.7安装塔顶总成 (72)5.4.8安装平衡臂总成 (74)5.4.9安装起重臂总成 (77)5.4.10安装剩余平衡重 (84)5.4.11 底架固定式塔机立塔顺序 (86)5.4.12穿绕起升绳 (89)5.4.13安装警示灯和风速仪 (91)5.4.14 接电源及试运转 (92)5.4.15 倍率切换系统 (92)5.4.16顶升 (95)5.5塔机的附着 (101)5.6拆塔 (105)5.6.1拆卸注意事项 (105)5.6.2拆塔的基本程序 (106)5.6.3拆卸塔身 (107)5.6.4拆卸警示灯和风速仪 (109)5.6.5拆卸吊钩和起升绳 (110)5.6.6拆下平衡重 (110)5.6.7拆卸起重臂总成 (110)5.6.8拆卸剩余一块平衡重 (110)5.6.9拆卸平衡臂总成 (110)5.6.10拆卸塔顶总成 (110)5.6.11拆卸回转总成 (110)5.6.12拆卸爬升架和标准节 (111)5.6.13拆卸压重和底架 (111)5.6.14 拆除行走机构 (111)5.6.15塔机拆散后的注意事项 (111)6操作与安全 (112)6.1操作指南 (112)6.1.1操作前的检查 (112)6.1.2 操作人员要求 (113)6.1.3操作注意事项 (113)6.1.4 非工作状态注意事项 (115)6.2调试试验 (116)6.2.1调试试验前的部件检查 (116)6.2.2安全装置调试 (116)6.2.3概论 (116)6.2.4载荷限制器 (117)6.2.5起重力矩限制器 (118)6.2.6起重量限制器 (126)6.3试验 (130)6.3.1概述 (130)6.3.2空载试验 (130)6.3.3负荷试验 (130)7司机室 (132)7.1司机室结构 (132)7.2显示仪 (133)7.2.1显示仪结构 (133)7.2.2显示仪接线 (133)7.3司机操作动作 (134)1安全标识禁止在塔机的工作半径内停留。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中联重科5010塔吊说明书篇一：各种型号的塔吊参数塔吊型号及参数收集QTZ40额定起重力矩400KN.m 最大起重量4t最大工作幅度42/46.8/50m 独立式高度29m 附着式高度120m起升速度7/40/60m/min 回转速度0.37/0.73r/min 变幅速度22/33m/min 顶升速度0.6 m/min 平衡重5 6.5 t 塔机自重23.5 26.16t 电源380V,50Hz 工作温度-20～+40℃ 功率：24.3kwQTZ63额定起重力矩630KN.m 最大起重量6t最大工作幅度 50 ｜ 45m 独立式高度40m 附着式高度140m 起升速度7/32/64m/min 回转速度0.4/0.6r/min 变幅速度20/40m/min 顶升速度0.4m/min 平衡重 12 ｜ 11t 塔机自重42.3t 电源380V,50Hz 工作温度-12～+40℃功率：39.6kwQTZ80公称起重力矩 800 KN.m 最大起重量 6t 8 t 工作幅度 56 m 独立式高度 45 m 附着式高度 180 m起升速度 7/32/64 0～40/80m/min 回转速度 0～0.6 r/min变幅速度 8/27/54 0～42(8/27/54)m/min 塔机自重（独立式） 61.95 t 平衡重 15.55 t工作环境温度 -20～+40℃功率：45.6 kwQTZ125公称起重力矩 1250 KN.m 最大起重量 8 t最大幅度处额定起重量 1.5 t 工作幅度 60 m 独立式高度 50 m 附着式高度163 m起升速度2倍率 100 2t m/min4倍率 504t m/min 回转速度 0～0.6 r/min 变幅速度 8.8/29.3/68.6 m/min 最大回转半径 62 m 尾部回转半径 17 m 结构自重（独立式） 48.8 t 平衡重14.5 t整机重（独立式） 63.3 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：52.6 kwQTZ160公称起重力矩 1600 KN.m 最大起重量 10 t最大幅度处额定起重量 2.1 t 工作幅度 60 m 独立式高度 59.5 m 附着式高度201 m起升速度2倍率 0～100 m/min 4倍率 0～50 m/min 回转速度 0～0.6 r/min 变幅速度 0～60 m/min 最大回转半径 65 m 尾部回转半径 17 m 结构自重（独立式） 75 t 平衡重 22 t整机重（独立式） 97 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：62.3 kwSC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。

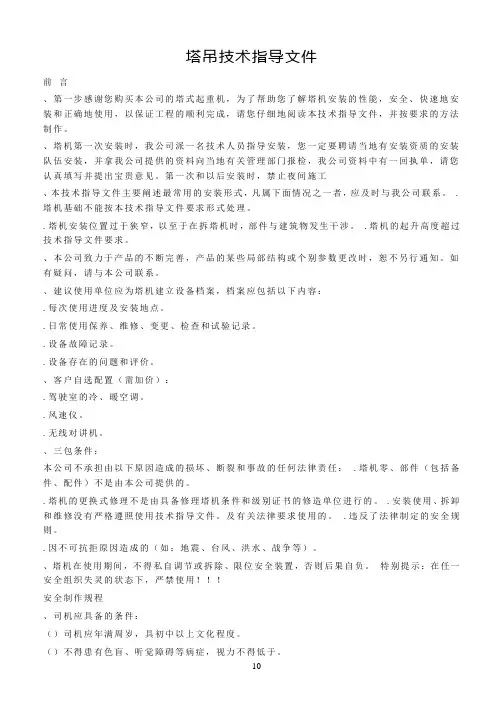

塔吊技术指导文件前言、第一步感谢您购买本公司的塔式起重机，为了帮助您了解塔机安装的性能，安全、快速地安装和正确地使用，以保证工程的顺利完成，请您仔细地阅读本技术指导文件，并按要求的方法制作。

、塔机第一次安装时，我公司派一名技术人员指导安装，您一定要聘请当地有安装资质的安装队伍安装，并拿我公司提供的资料向当地有关管理部门报检，我公司资料中有一回执单，请您认真填写并提出宝贵意见。

第一次和以后安装时，禁止夜间施工、本技术指导文件主要阐述最常用的安装形式，凡属下面情况之一者，应及时与我公司联系。

.塔机基础不能按本技术指导文件要求形式处理。

.塔机安装位置过于狭窄，以至于在拆塔机时，部件与建筑物发生干涉。

.塔机的起升高度超过技术指导文件要求。

、本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

、建议使用单位应为塔机建立设备档案，档案应包括以下内容：.每次使用进度及安装地点。

.日常使用保养、维修、变更、检查和试验记录。

.设备故障记录。

.设备存在的问题和评价。

、客户自选配置（需加价）：.驾驶室的冷、暖空调。

.风速仪。

.无线对讲机。

、三包条件：本公司不承担由以下原因造成的损坏、断裂和事故的任何法律责任： .塔机零、部件（包括备件、配件）不是由本公司提供的。

.塔机的更换式修理不是由具备修理塔机条件和级别证书的修造单位进行的。

.安装使用、拆卸和维修没有严格遵照使用技术指导文件。

及有关法律要求使用的。

.违反了法律制定的安全规则。

.因不可抗拒原因造成的（如：地震、台风、洪水、战争等）。

、塔机在使用期间，不得私自调节或拆除、限位安全装置，否则后果自负。

特别提示：在任一安全组织失灵的状态下，严禁使用！！！安全制作规程、司机应具备的条件：（）司机应年满周岁，具初中以上文化程度。

（）不得患有色盲、听觉障碍等病症，视力不得低于。

（）不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍制作的生理缺陷等。

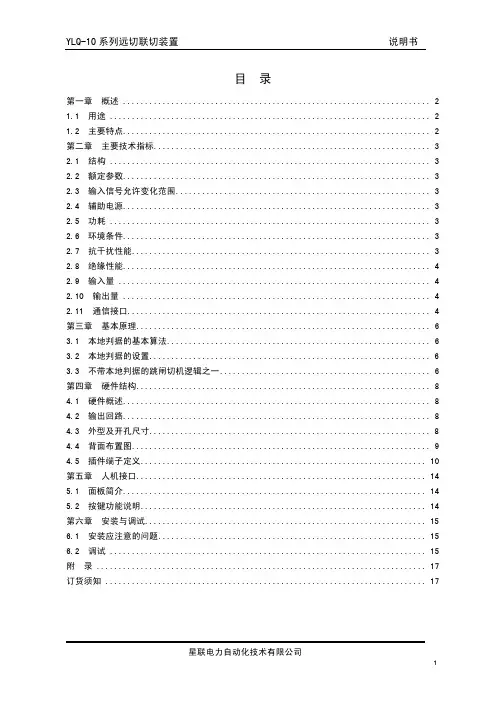

目 录第一章 概述 (2)1.1 用途 (2)1.2 主要特点 (2)第二章 主要技术指标 (3)2.1 结构 (3)2.2 额定参数 (3)2.3 输入信号允许变化范围 (3)2.4 辅助电源 (3)2.5 功耗 (3)2.6 环境条件 (3)2.7 抗干扰性能 (3)2.8 绝缘性能 (4)2.9 输入量 (4)2.10 输出量 (4)2.11 通信接口 (4)第三章 基本原理 (6)3.1 本地判据的基本算法 (6)3.2 本地判据的设置 (6)3.3 不带本地判据的跳闸切机逻辑之一 (6)第四章 硬件结构 (8)4.1 硬件概述 (8)4.2 输出回路 (8)4.3 外型及开孔尺寸 (8)4.4 背面布置图 (9)4.5 插件端子定义 (10)第五章 人机接口 (14)5.1 面板简介 (14)5.2 按键功能说明 (14)第六章 安装与调试 (15)6.1 安装应注意的问题 (15)6.2 调试 (15)附 录 (17)订货须知 (17)第一章 概述1.1 用途YLQ-10系列远切联切装置（以下简称装置）主要用来在电力系统中传输站点和站点之间的继电保护信号，既可用于保护的远方跳闸、电厂的远方切机远方启动等，也可用于线路变压器组保护、并联电抗器保护、断路器失灵保护等的远方跳闸的就地判别。

1.2 主要特点1.2.1 采用32位浮点型DSP，大规模可编程器件FPGA，数据处理能力强，可靠性高。

1.2.2 采用4U机箱，双连接器方案，强电和弱电回路完全隔离。

主板为多层印制电路板，工艺上采用表面贴装技术，抗干扰能力强。

1.2.3 采用一体化光模块，集成度搞，传输距离远。

1.2.4 全汉化液晶显示器，界面清晰、友好。

1.2.5 具有光纤接口、2M电口通讯，可以适应不同场合应用。

1.2.6 装置内部采用适于光纤传输和2M传输的编解码方式，提高了数据传输的可靠性。

1.2.7 采用全数字锁相环技术，提高了同步时钟的稳定性。

倾斜式滚轴筛电气使用说明书山西省电力公司电力设备厂技术中心2007.12目录一、控制柜面板元件介绍 (2)二、推杆操作及限位设定说明 (4)三、堵煤传感器的安装位置如下图所示 (8)四、滚轴筛操作说明 (9)五、一般故障原因及排解 (10)六、注意事项 (11)七、滚轴筛操作流程图 (12)八、滚轴筛电气设备布置及电缆敷设图 (13)九、电控柜柜内元件布置图 (14)滚轴筛控制采用PLC控制，正常运行时仅需简单的几步操作就可完成。

本说明书以10轴为例一、控制柜面板元件介绍1、检修/运行（旋钮开关）滚轴筛的检修、正常运行状态的选择，当选择开关旋至“检修”时“检修投入”指示灯亮，此时可进行就地点动操作；当选择开关旋至“运行”时“运行状态”指示灯亮，此时可进行滚轴筛的程控或就地顺序起停操作。

2、程控/就地（旋钮开关）滚轴筛的程控、就地控制状态的选择，当选择开关旋至“就地”时“就地投入”指示灯亮，此时就地可进行滚轴筛的就地顺序起停操作及电动推杆的操作；当选择开关旋至“程控”时“程控投入”指示灯亮，此时就地可进行滚轴筛的程控顺序起停操作及电动推杆的操作。

3、筛过载（黄色指示灯）当筛轴任意一轴过载（热继动作）此灯亮，故障处理完毕后按下热继复位按键后灯灭。

、4、堵煤信号（黄色指示灯）当煤流过大造成筛箱内长时间动态堆煤太多时，可能引起筛轴电机过载。

为保护设备当堆煤信号超过5秒钟时，传感器发出堵煤信号，同时筛停机。

5、故障音响（红色闪光蜂鸣器）当筛轴故障、推杆故障、堵煤故障时“故障音响”发出声光报警。

6、音响解除（红色蘑菇按钮）运行人员了解到故障时按下此按钮，声光报警解除，但故障仍需处理完毕后相应故障指示灯熄灭。

7、1＃－10＃电机运行（红色带灯按钮）正常筛起动时筛轴电机从1＃到10＃间隔3秒依次顺序起动，相应轴电机的运行指示灯依次点亮；正常停止时筛轴电机从10＃到1＃间隔3秒依次顺序停止，相应轴电机的运行指示灯依次熄灭。

中联塔机使用说明书中联塔机遵循的主要标准；GB5144-94塔式起重机安全规程；GB/T13752-9 2塔式起重机设计规范；GB/T9462-1999塔式起重机技术条件；GB/T5031-94塔式起重机性能试验；GB/T17806-1999塔式起重机可靠性试验；GB/T17807-1999塔式起重机结构试验方；JG/T5037-93塔式起重机分类；3、中联塔机特点综述；中2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462-1999 塔式起重机技术条件GB/T5031-94 塔式起重机性能试验GB/T17806-1999 塔式起重机可靠性试验方法GB/T17807-1999 塔式起重机结构试验方法JG/T5037-93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位，为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心。

中联自1995年自行生产塔机以来，经过这么多年的努力，5013、5015、56 13、5616、5023、5518、6015-10、6016-8、6020、6517、7030、7035、7052、TCT7032已成系列，其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。

1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机，实现一机多用，革命性地拓展了塔机在建设领域的应用范围。

中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位，与世界先进水平同步。

中联塔机的技术特点：3.1独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询。

以上三项是一般塔机生产厂家无法提供的技术服务，这是中联的技术优势。

5010塔吊说明书前言1、首先感谢您购买本公司的塔式起重机，为了帮助您了解塔机安装的性能，安全、快速地安装和正确地使用，以保证工程的顺利完成，请您仔细地阅读本说明书，并按规定的方法操作。

2、塔机第一次安装时，我公司派一名技术人员指导安装，您一定要聘请当地有安装资质的安装队伍安装，并拿我公司提供的资料向当地有关管理部门报检，我公司资料中有一回执单，请您认真填写并提出宝贵意见。

第一次和以后安装时，禁止夜间施工3、本说明书主要阐述最常用的安装形式，凡属下面情况之一者，应及时与我公司联系。

a.塔机基础不能按本说明书规定形式处理；b.塔机安装位置过于狭窄，以至于在拆塔机时，部件与建筑物发生干涉；c.塔机的起升高度超过说明书规定。

4、本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

5、建议使用单位应为塔机建立设备档案，档案应包括以下内容：a.每次使用时间及安装地点；b.日常使用保养、维修、变更、检查和试验记录；c.设备故障记录；d.设备存在的问题和评价。

6、客户自选配置（需加价）：a.驾驶室的冷、暖空调；b.风速仪；c.无线对讲机；7、三包条件：本公司不承担由以下原因造成的损坏、断裂和事故的任何法律责任： a.塔机零、部件（包括备件、配件）不是由本公司提供的；b.塔机的更换式修理不是由具备修理塔机条件和级别证书的修造单位进行的；c.安装使用、拆卸和维修没有严格遵照使用说明书；及有关法律规定使用的；d.违反了法律制定的安全规则；e.因不可抗拒原因造成的（如：地震、台风、洪水、战争等）；8、塔机在使用期间，不得私自调节或拆除、限位安全装置，否则后果自负。

特别提示：在任一安全机构失灵的状态下，严禁使用！！！安全操作规程1、司机应具备的条件：（1）司机应年满18周岁，具初中以上文化程度；（2）不得患有色盲、听觉障碍等病症，视力不得低于1.0；（3）不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍操作的生理缺陷等；（4）司机必须经省、市有关部门或其指定单位进行基础理论知识、操作技能、安全技术的培训，考核合格后，持证上岗，严禁无证独立操作。

1.0 工程概况1、工程名称:深业泰富广场（06地块）施工总承包工程。

2、工程地址：深圳市罗湖区笋岗街道梨园路与梅园路交汇处.3、主要建设参与单位：建设单位：深业泰富物流集团股份有限公司；勘察单位：深圳市协鹏工程勘察有限公司；设计单位:深圳市建筑设计研究总院有限公司;施工单位：中建四局第三建筑工程有限公司；监理单位:深圳市英来建设监理有限公司；监督单位：.4．主要技术、经济指标：总用地面积：18600。

5㎡;总建筑面积：206971。

0㎡;建筑总高度：97。

5m（A、B座）、99.4m（C座）;机房屋顶总高度104.5m（A座）、104。

2m（B、C座）、26。

0m（裙房楼梯间屋面）;建筑层高:地下室负四层层高为3。

2m；负三层层高为4。

1m；负二层层高为3。

3m；负一层层高为5.9m；首层高为6。

0m；二～五层层高：4.5m；六~二十六层层高为3。

5m（A、B座）；六～三十一层层高为2。

9m（C座)；主要结构类型：框架—核心筒结构(A、B座）、部分框支剪力墙结构（C座）、框架结构（商业裙房），筏板基础;栋数、层数：3栋、26层（A、B座)和31层（C座）（地下室4层)。

5、功能与用途:4层地下室为地下商业、共用停车库和公用设备用房；首层及以上为办公、商务公寓、商业,市政配套。

6、质量要求：合格。

7、总工期：731日历天，计划开工日期为2017年4月30日（具体以监理开工令为准)，计划竣工日期为2019年4月30日。

8、本工程设计相对标高±0。

000相当于绝对标高(黄海高程）13。

80m。

2.0 塔吊基础设计依据1、《建筑结构荷载规范》（GB50009—2012）。

2、《砼结构设计规范》（GB50010-2010）。

3、《建筑地基基础设计规范》(GB50007-2011）.4、《建筑桩基技术规范》(JGJ94-2008）.5、《工程测量规范》(GB50026—2007）.6、《塔式起重机砼基础工程技术规程》(JGJT187—2009）.7、桩基承台结构计算参见《钢筋砼建筑结构与特种手册》陈载赋主编.8、业主提供的《深业泰富物流集团股份有限公司深业泰富广场一期项目拟建场地岩土工程勘察报告》(深圳市协鹏工程勘察有限公司〈二〇一六年十一月>）.9、业主提供的《深业泰富广场一期基坑支护设计施工图》（深圳市勘察研究院有限公司〈二〇一四年八月>)。
