砖混结构能用tat和satwe分析吗

SATWE简介SATWE是我国应现代多、高层建筑发展要求专门为高层结构分析与设计而研制的空间组合结构有限元分析软件。

SATWE的核心工作就是要解决剪力墙和楼板的模型化问题。

SATWE尽可能地减小其模型化误差，使多、高层结构的简化分析模型尽可能地合理，更好地反映出结构的真实受力状态。

SATWE采用空间杆单元模拟梁、柱及支撑等杆件，用在壳元基础上凝聚而成的墙元模拟剪力墙。

墙元是专用于模拟多、高层结构剪力墙的，对于尺寸较大或带洞口的剪力墙按照子结构的基本思想。

模拟以后由程序自动进行细分，然后用静力凝聚原理将由于墙元的细分而增加的内部自由度消去，从而保证墙元的精度和有限的出口自由度。

这种墙元对剪力墙的洞口（仅考虑矩形洞）的大小及空间位置无限制，具有较好的适用性。

墙元不仅具有墙所在的平面内刚度，也具有平面外刚度，可以较好地模拟工程中剪力墙的实际受力状态。

很重要的是，对于楼板，SATWE给出了四种简化假定：1.楼板整体平面内无限制；2.分块无限刚；3.分块无限刚带弹性连接板带；4.弹性楼板。

在应用中，可根据工程实际情况和分析精度要求，选用其中的一种或几种简化假定。

SATWE适用于高层和多层钢筋砼框架，框架-剪力墙，剪力墙结构，以及高层钢结构或钢-混凝土混合结构。

SATWE考虑了多、高层建筑中多塔、错层、转换层及楼板局部开大洞等特殊结构形式。

TAT简介目前在国内使用较为普遍的PKPM系列的TA T计算软件。

TAT是一个三维空间分析程序，它假定楼面平面内无限刚，采用空间杆系计算柱梁等杆件，采用薄壁柱原理计算剪力墙。

TA T 用来计算多层和高层的框架、框架-剪力墙和剪力墙结构，适用于平面和立面体型复杂的结构形式，TAT完成建筑结构在恒、活、风、地震作用下的内力计算，还可以对钢结构进行强度稳定的验算。

TAT善于处理高层建筑中多塔、错层等特种形式，其中包括大底盘上部高塔，或上部或中部连接下部多塔情况，对于多塔、错层信息的判断处理是程序根据建筑模型智能的自动生成。

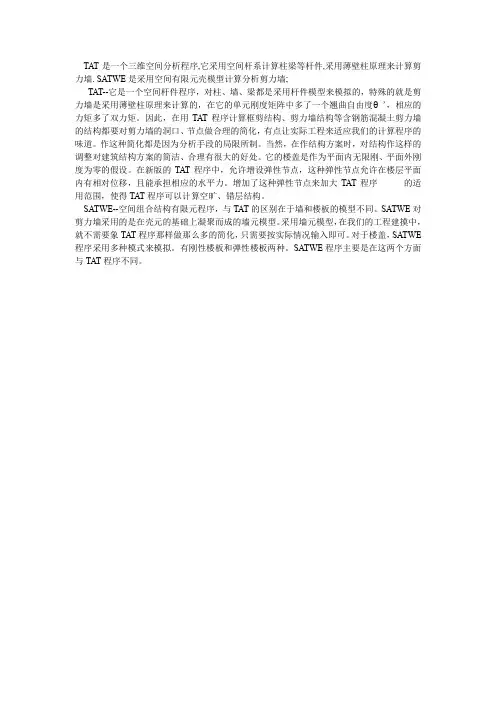

TAT是一个三维空间分析程序,它采用空间杆系计算柱梁等杆件,采用薄壁柱原理来计算剪力墙. SATWE是采用空间有限元壳模型计算分析剪力墙;
TAT--它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的，在它的单元刚度矩阵中多了一个翘曲自由度θ’，相应的力矩多了双力矩。

因此，在用TAT程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙的结构都要对剪力墙的洞口、节点做合理的简化，有点让实际工程来适应我们的计算程序的味道。

作这种简化都是因为分析手段的局限所制。

当然，在作结构方案时，对结构作这样的调整对建筑结构方案的简洁、合理有很大的好处。

它的楼盖是作为平面内无限刚、平面外刚度为零的假设。

在新版的TAT程序中，允许增设弹性节点，这种弹性节点允许在楼层平面内有相对位移，且能承担相应的水平力。

增加了这种弹性节点来加大TAT程序的适用范围，使得TAT程序可以计算空旷、错层结构。

SATWE--空间组合结构有限元程序，与TAT的区别在于墙和楼板的模型不同。

SATWE对剪力墙采用的是在壳元的基础上凝聚而成的墙元模型。

采用墙元模型，在我们的工程建摸中，就不需要象TAT程序那样做那么多的简化，只需要按实际情况输入即可。

对于楼盖，SATWE 程序采用多种模式来模拟。

有刚性楼板和弹性楼板两种。

SATWE程序主要是在这两个方面与TAT程序不同。

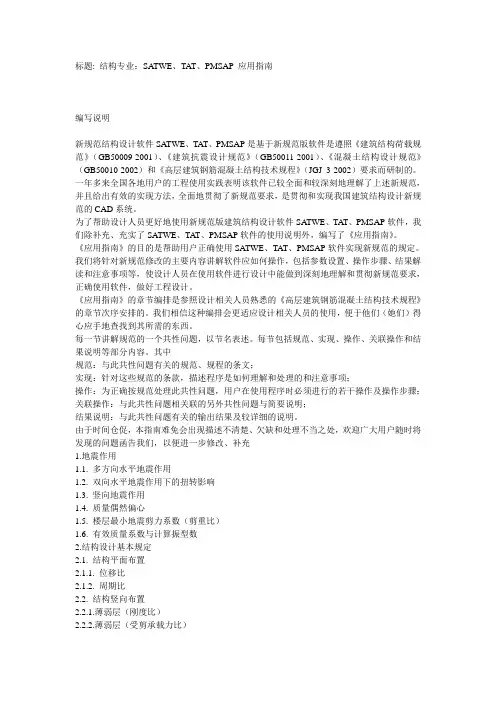

标题: 结构专业：SA TWE、TA T、PMSAP 应用指南编写说明新规范结构设计软件SA TWE、TA T、PMSAP是基于新规范版软件是遵照《建筑结构荷载规范》（GB50009-2001）、《建筑抗震设计规范》（GB50011-2001）、《混凝土结构设计规范》（GB50010-2002）和《高层建筑钢筋混凝土结构技术规程》（JGJ 3-2002）要求而研制的。

一年多来全国各地用户的工程使用实践表明该软件已较全面和较深刻地理解了上述新规范，并且给出有效的实现方法，全面地贯彻了新规范要求，是贯彻和实现我国建筑结构设计新规范的CAD系统。

为了帮助设计人员更好地使用新规范版建筑结构设计软件SA TWE、TA T、PMSAP软件，我们除补充、充实了SA TWE、TA T、PMSAP软件的使用说明外，编写了《应用指南》。

《应用指南》的目的是帮助用户正确使用SA TWE、TA T、PMSAP软件实现新规范的规定。

我们将针对新规范修改的主要内容讲解软件应如何操作，包括参数设置、操作步骤、结果解读和注意事项等，使设计人员在使用软件进行设计中能做到深刻地理解和贯彻新规范要求，正确使用软件，做好工程设计。

《应用指南》的章节编排是参照设计相关人员熟悉的《高层建筑钢筋混凝土结构技术规程》的章节次序安排的。

我们相信这种编排会更适应设计相关人员的使用，便于他们（她们）得心应手地查找到其所需的东西。

每一节讲解规范的一个共性问题，以节名表述。

每节包括规范、实现、操作、关联操作和结果说明等部分内容。

其中规范：与此共性问题有关的规范、规程的条文；实现：针对这些规范的条款，描述程序是如何理解和处理的和注意事项；操作：为正确按规范处理此共性问题，用户在使用程序时必须进行的若干操作及操作步骤；关联操作：与此共性问题相关联的另外共性问题与简要说明；结果说明：与此共性问题有关的输出结果及较详细的说明。

由于时间仓促，本指南难免会出现描述不清楚、欠缺和处理不当之处，欢迎广大用户随时将发现的问题函告我们，以便进一步修改、补充1.地震作用1.1. 多方向水平地震作用1.2. 双向水平地震作用下的扭转影响1.3. 竖向地震作用1.4. 质量偶然偏心1.5. 楼层最小地震剪力系数（剪重比）1.6. 有效质量系数与计算振型数2.结构设计基本规定2.1. 结构平面布置2.1.1. 位移比2.1.2. 周期比2.2. 结构竖向布置2.2.1.薄弱层（刚度比）2.2.2.薄弱层（受剪承载力比）2.3. 水平位移限值2.3.1. 层间位移角2.3.2. 抗震等级3.结构计算分析3.1. 地下室3.2. 重力二阶效应及结构稳定4.剪力墙结构设计4.1 短肢剪力墙结构4.2 底部加强部位的范围4.3 剪力墙墙肢轴压比4.4 剪力墙截面弯矩设计值调整4.5 剪力墙截面剪力设计值调整4.6 约束边缘构件4.7 构造边缘构件5.框架－剪力墙结构设计5.1 框架部分抗震等级调整5.2 框架总剪力调整6.复杂高层建筑结构设计6.1．底部带转换层高层建筑结构6.1.1. 转换层上、下刚度突变的控制6.1.2. 转换层与转换构件、框支柱6.1.3. 落地剪力墙的弯矩设计值增大6.2．带加强层高层建筑结构6.2.1. 带加强层结构的抗震等级与轴压比限值6.3．连体结构6.3.1. 连接体竖向地震6.3.2. 连体结构的抗震等级6.4．多塔楼结构6.4.1. 多塔楼结构的底部加强部位的范围1.地震作用1.1. 多方向水平地震作用规范：高规3.3.2-1和抗震规范5.1.1-2规定，有斜交抗侧力构件的结构，当相交角大于15度时，应分别计算各抗侧力构件方向的水平地震作用。

常用结构软件比较本文仅限于混凝土结构计算程序。

目前的结构计算程序主要有：PKPM系列 TAT、SATWE 、TBSA系列 TBSA、TBWE、TBSAP 、BSCW、GSCAD、 SAP系列。

其他一些结构计算程序如ETABS等,虽然功能强大,且在国外也相当流行,但国内实际上使用的不多,故不做详细讨论。

一、结构计算程序的分析与比较1、结构主体计算程序的模型与优缺点从主体计算程序所采用的模型单元来说:TAT和TBSA属于结构空间分析的第一代程序,其构件均采用空间杆系单元,其中梁、柱均采用简化的空间杆单元,剪力墙则采用空间薄壁杆单元。

在形成单刚后再加入刚性楼板的位移协调矩阵,引入了楼板无限刚性假设,大大减少了结构自由度。

SATWE、TBWE和TBSAP在此基础上加入了墙元,SATWE和TBSAP还加入了楼板分块刚性假设与弹性楼板假设,更能适应复杂的结构。

SATWE提供了梁元、等截面圆弧形曲梁单元、柱元、杆元、墙元、弹性楼板单元包括三角形和矩形薄壳单元、四节点等参薄壳单元和厚板单元包括三角形厚板单元和四节点等参厚板单元。

另外,通过与JCCAD 的联合,还能实现基础-上部结构的整体协同计算。

TBSAP提供的单元除了常用的杆单元、梁柱单元外,还提供了用以计算板的四边形或三角形壳元、墙元、用以计算厚板转换层的八节点四十八自由度三维元、广义单元包括罚单元与集中单元 ,以及进行基础计算用的弹性地基梁单元、弹性地基柱单元桩元、三角形或四边形弹性地基板单元和地基土元。

TBSAP可以对结构进行基础-上部结构-楼板的整体联算。

从计算准确性的角度来说:SAP84是最为精确的,其单元类型非常丰富,而且能够对结构进行静力、动力等多种计算。

最为关键的是,使用SAP84时能根据结构的实际情况进行单元划分,其计算模型是最为接近实际结构。

BSCW和GSCAD 的情况比较特殊,严格说来这两个程序均是前后处理工具,其开发者并没有进行结构计算程序的开发。

SATWE分析与计算参数补充定义一：总信息1、水平力与整体坐标夹角（度）：一般为缺省。

若地震作用最大的方向大于15度则回填。

2、混凝土容重（KN/m3）：砖混结构25 KN/m3，框架结构26KN/m3。

3、刚才容重（KN/m3）：一般情况下为78.0 KN/m3（缺省值）。

4、裙房层数：程序不能自动识别裙房层数，需要人工指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。

5、转换层所在层号：应按PMCAD楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5.程序不能自动识别转换层，需要人工指定。

对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。

6、嵌固端所在层号：无地下室时输入1，有地下室时输入（地下室层数+1）。

7、地下室层数：根据实际情况输入。

8、墙元细分最大控制长度（m）：一般为缺省值1。

9、转换层指定为薄弱层：SATWE中转换层缺省不作为薄弱层，需要人工指定。

如需将转换层指定为薄弱层，可将此项打勾，则程序自动将转换层号添加到薄弱层号中，如不打勾，则需要用户手动添加。

此项打勾与在“调整信息”页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。

10、所有楼层强制采用刚性楼板假定：一般仅在计算位移比和周期比时建议选择。

在进行结构内力分析和配筋计算时不选择。

11、地下室强制采用刚性楼板假定：一般情况不选取，按强制刚性板假定时保留弹性板面外刚度考虑。

特别是对于板柱结构定义了弹性板3、6情况。

但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。

12、墙梁跨中节点作为刚性楼板从节点：一般为缺省勾选。

不勾选的话位移偏小。

13、计算墙倾覆力矩时只考虑腹板和有效翼缘：应勾选，使得墙的无效翼缘部分内力计入框架部分，实现框架，短肢墙和普通强的倾覆力矩结果更合理。

砖混结构能用tat和satwe分析吗ydfwq砖混可以用SAT分析。

底框砖混可以用TAT高层版和SAT分析wgq.不能tat和satwe分析，tat和satwe是分析砼结构的，SATWE是分析底框的yng用SAT分析时，其材料按各相同性考虑，与实际不符合。

lxq1lxq1@sohu为什么不可以用多层tat和satwe呢？johnzx2000砖混结构怎么能用tat之类的软件分析尼？因为他们的计算假定不同。

xianghuahua1我认为能用satwe分析，不能用TAT。

伊新富首先，我想知道你到底想用TAT和SATWE来分析砖混结构的什么东西？是整体受力计算还是局部的梁计算呀？我个人看法，砖混的整体分析主要依靠构造措施来保证，整体分析的计算模式是跟混凝土结构有很大不同的，详见规范GB50003-2001的第4章：基本设计规定。

所以推荐采用PM的砖混抗震演算进行计算。

在底框结构中可以采用SATWE软件进行补充计算。

TAT软件因为计算模式的关系，最好不用于砖混计算。

至于梁的计算可以采用TAT或SATWE 计算都关系不大，选几根重要的手工演算一下，一般来说，电算结构偏少，所以我建议还是手算最好。

如果采用现浇板还好点，空心板的话就根本不用提了。

总之，使用软件要分析它的适用条件和计算假定，对计算结果要合理分析，灵活应用。

hayc砖混及底层框架结构可以采用建研院抗震所的sacb计算,据本人使用情况来看计算效果还可以,竖向荷载传导比较准确,能提供上下层侧移刚度比,只是改软件建立在dos平台上,界面不够好。

lxflxf据我所知，目前国内还没有很好的软件用于砖混结构的整体分析的，PKPM也只能用于计算砌体抗剪强度，其他砖混结构的高厚比、砌体承载力、局压等等则不行，因为TAT等是用于混凝土结构的，其计算假定最根本的一点就是楼板刚度无穷大，而砖混结构中讲的是刚性方案、刚弹性方案和弹性方案，刚性方案中楼、屋盖是作为墙体的不动铰支点，这和用于混凝土结构计算软件的计算模式是完全不同的，更不用说刚弹性方案中的空间系数的影响了，即便是在弹性方案中，你用TAT之类软件计算，那还不能直接输入，至少要用弹性模量相等的原则把砌体等代成混凝土构件，那样也只能算出内力（结果准不准，只有天知道），你还得去手算砌体的承载力、高厚比等等，费这么大的劲还不能得出最终结果，我想也就失去用软件计算的意义了吧？加劲肋底框是可以用sat8，但不能超过三层，用sat算是有两种算法的 一，pm第八的算法，二，有限元算法，应该选用一，这样砖的荷载才能倒下来，也可以用tat的高层版。

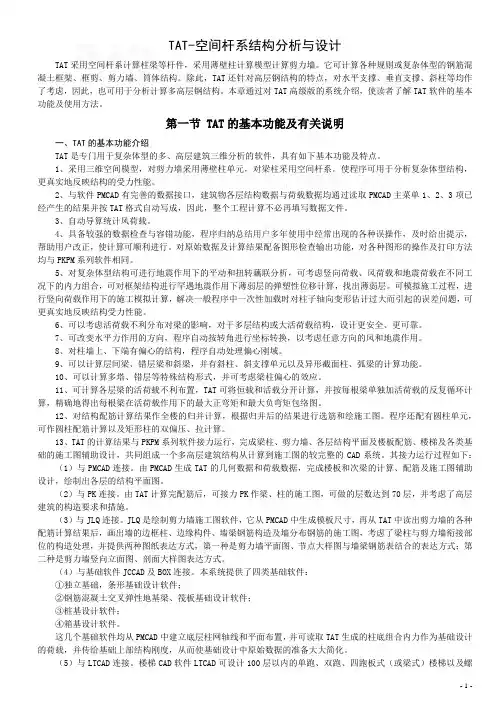

TAT-空间杆系结构分析与设计TAT采用空间杆系计算柱梁等杆件，采用薄壁柱计算模型计算剪力墙。

它可计算各种规则或复杂体型的钢筋混凝土框架、框剪、剪力墙、筒体结构。

除此，TAT还针对高层钢结构的特点，对水平支撑、垂直支撑、斜柱等均作了考虑，因此，也可用于分析计算多高层钢结构。

本章通过对TAT高级版的系统介绍，使读者了解TAT软件的基本功能及使用方法。

第一节 TAT的基本功能及有关说明一、TAT的基本功能介绍TAT是专门用于复杂体型的多、高层建筑三维分析的软件，具有如下基本功能及特点。

1、采用三维空间模型，对剪力墙采用薄壁柱单元，对梁柱采用空间杆系，使程序可用于分析复杂体型结构，更真实地反映结构的受力性能。

2、与软件PMCAD有完善的数据接口，建筑物各层结构数据与荷载数据均通过读取PMCAD主菜单1、2、3项已经产生的结果并按TAT格式自动写成，因此，整个工程计算不必再填写数据文件。

3、自动导算统计风荷载。

4、具备较强的数据检查与容错功能，程序归纳总结用户多年使用中经常出现的各种误操作，及时给出提示，均与PKPM系列软件相同。

5、对复杂体型结构可进行地震作用下的平动和扭转藕联分析，可考虑竖向荷载、风荷载和地震荷载在不同工况下的内力组合，可对框架结构进行罕遇地震作用下薄弱层的弹塑性位移计算，找出薄弱层。

可模拟施工过程，进行竖向荷载作用下的施工模拟计算，解决一般程序中一次性加载时对柱子轴向变形估计过大而引起的误差问题，可更真实地反映结构受力性能。

6、可以考虑活荷载不利分布对梁的影响，对于多层结构或大活荷载结构，设计更安全、更可靠。

7、可改变水平力作用的方向，程序自动按转角进行坐标转换，以考虑任意方向的风和地震作用。

8、对柱墙上、下端有偏心的结构，程序自动处理偏心刚域。

9、可以计算层间梁、错层梁和斜梁，并有斜柱、斜支撑单元以及异形截面柱、弧梁的计算功能。

10、可以计算多塔、错层等特殊结构形式，并可考虑梁柱偏心的效应。

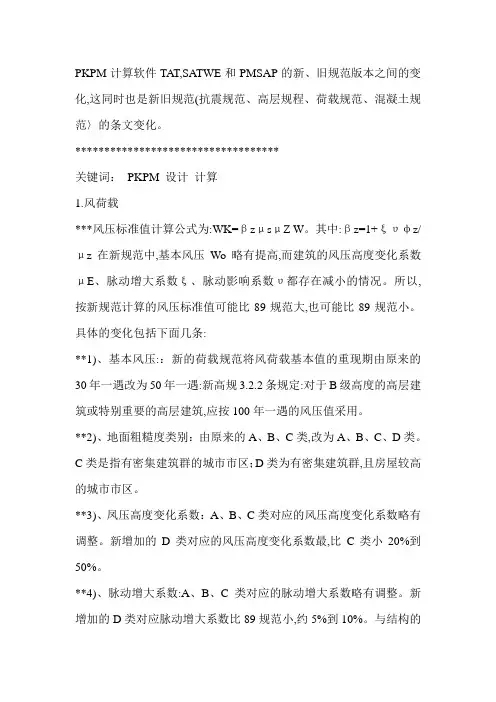

PKPM计算软件TA T,SATWE和PMSAP的新、旧规范版本之间的变化,这同时也是新旧规范(抗震规范、高层规程、荷载规范、混凝土规范〉的条文变化。

***********************************关键词：PKPM 设计计算1.风荷载***风压标准值计算公式为:WK=βzμsμZ W。

其中:βz=1+ξυφz/μz在新规范中,基本风压Wo略有提高,而建筑的风压高度变化系数μE、脉动增大系数ξ、脉动影响系数υ都存在减小的情况。

所以,按新规范计算的风压标准值可能比89规范大,也可能比89规范小。

具体的变化包括下面几条:**1)、基本风压:：新的荷载规范将风荷载基本值的重现期由原来的30年一遇改为50年一遇:新高规3.2.2条规定:对于B级高度的高层建筑或特别重要的高层建筑,应按100年一遇的风压值采用。

**2)、地面粗糙度类别：由原来的A、B、C类,改为A、B、C、D类。

C类是指有密集建筑群的城市市区；D类为有密集建筑群,且房屋较高的城市市区。

**3)、凤压高度变化系数：A、B、C类对应的风压高度变化系数略有调整。

新增加的D类对应的风压高度变化系数最,比C类小20%到50%。

**4)、脉动增大系数:A、B、C类对应的脉动增大系数略有调整。

新增加的D类对应脉动增大系数比89规范小,约5%到10%。

与结构的材料和形式有关。

**5)、脉动影晌系数：在89高规中,脉动影响系数仅与地面粗糙度类别有关,对应A、B、C类的脉动影响系数分别为,0.48、0.53和0.63。

在新规范中,脉动影响系数不仅与地面粗糙度类别有关,而且还与建筑的高宽比和总高度有关,其数值都小于89高规。

如C类、高度为5Om、高宽比为3的建筑,υ=0.46,比89高规小28%,若为D类,则小37%。

**6)、结构的基本周期：脉动增大系数ξ与结构的基本周期有关(WoT12)。

结构的基本周期可采用结构力学方法计算,对于比较规则的结构,也可以采用近似方法计算:框架结构T=(0.08-1.00)N:框剪结构、框筒结构T=(0.06-0.08)N:剪力墙结构、筒中筒结构T=(0.05-0.06)N。

PKPM技巧及问题总结目录1. PKPM中主梁与次梁的区别 (3)2.PKPM结构设计使用心得 (5)3.PKPM程序学习的一些体会 (6)4.参加pkpm学习班的笔记 (14)5.PKPM公司论坛精华帖 (17)6.PK/PM 问答 (32)7. PKPM新规范版本变化笔记 (42)8.运用PKPM软件进行无梁楼盖结构的设计 (48)9.TAT计算模型的合理简化 (49)10.pkpm新天地三期咨询台答问摘编 (51)11.多层框架电算结果的人工调整 (54)12.建筑结构(SATWE)的总信息 (55)13. PKPM参数问题 (60)一. PKPM中主梁与次梁的区别-------------次梁在PMCAD主菜单1和主菜单2不同输入方法的比较分析次梁可在PMCAD主菜单1中和其它主梁一起输入，程序上称为“按主梁输入的次梁”，也可在PMCAD主菜2的“次梁布置”菜单中输入，此时不论在矩形或非矩形房间内均可输入次梁，但只能以房间为单元输入，输入方式不如在PMCAD主菜单1中方便。

次梁在主菜单1输入时，梁的相交处会形成大量无柱联接节点，节点又把一跨梁分成一段段的小梁，因此整个平面的梁根数和节点数会增加很多。

因为划分房间单元是按梁进行的，因此整个平面的房间碎小，数量众多。

次梁在主菜单2输入时，次梁端点不形成节点，不切分主梁，次梁的单元是房间两支承点之间的梁段，次梁与次梁之间也不形成节点，这时可避免形成过多的无柱节点，整个平面的主梁根数和节点数大大减少，房间数量也大大减少。

因此，当工程规模较大而节点，杆件或房间数量可能超出程序允许范围时，把次梁放在主菜2输入可有效地、大幅度减少节点、杆件和房间的数量。

在主菜单1中输入次梁（简称当主梁输）和在主菜单2中输入的次梁（简称当次梁输）在程序处理上有很多不同点，计算和绘图结果也会不同。

1、导荷方式的不同作用于楼板上的恒活荷是以房间为单元传导的，次梁当主梁输时，楼板荷载直接传导到同边的梁上。

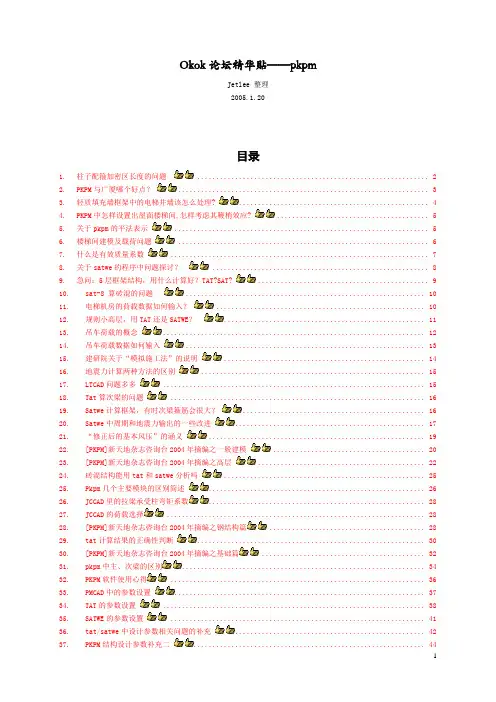

Okok论坛精华贴——pkpmJetlee 整理2005.1.20目录1. 柱子配箍加密区长度的问题 (2)2. PKPM与广厦哪个好点？ (3)3. 轻质填充墙框架中的电梯井墙该怎么处理? (4)4. PKPM中怎样设置出屋面楼梯间,怎样考虑其鞭梢效应? (5)5. 关于pkpm的平法表示 (5)6. 楼梯间建模及载荷问题 (6)7. 什么是有效质量系数 (7)8. 关于satwe的程序中问题探讨？ (8)9. 急问：5层框架结构，用什么计算好？TAT?SAT? (9)10. sat-8 算砖混的问题 (10)11. 电梯机房的荷载数据如何输入？ (10)12. 规则小高层，用TAT还是SATWE？ (11)13. 吊车荷载的概念 (12)14. 吊车荷载数据如何输入 (13)15. 建研院关于“模拟施工法”的说明 (14)16. 地震力计算两种方法的区别 (15)17. LTCAD问题多多 (15)18. Tat算次梁的问题 (16)19. Satwe计算框架，有时次梁箍筋会很大？ (16)20. Satwe中周期和地震力输出的一些改进 (17)21. “修正后的基本风压”的涵义 (19)22. [PKPM]新天地杂志咨询台2004年摘编之一般建模 (20)23. [PKPM]新天地杂志咨询台2004年摘编之高层 (22)24. 砖混结构能用tat和satwe分析吗 (25)25. Pkpm几个主要模块的区别简述 (26)26. JCCAD里的拉梁承受柱弯矩系数 (28)27. JCCAD的荷载选择 (28)28. [PKPM]新天地杂志咨询台2004年摘编之钢结构篇 (28)29. tat计算结果的正确性判断 (30)30. [PKPM]新天地杂志咨询台2004年摘编之基础篇 (32)31. pkpm中主、次梁的区别 (34)32. PKPM软件使用心得 (36)33. PMCAD中的参数设置 (37)34. TAT的参数设置 (38)35. SATWE的参数设置 (41)36. tat/satwe中设计参数相关问题的补充 (42)37. PKPM结构设计参数补充二 (44)38. TAT计算模型的合理简化 (49)39. 运用PKPM软件进行无梁楼盖结构的设计 (51)40. pkpm新天地2003年三期咨询台答问 (52)41. 多层框架电算结果的人工调整 (54)42. 屋顶花园荷载怎么取？ (55)43. 填充墙的荷载需要减去门窗部分吗 (56)（完）1.柱子配箍加密区长度的问题crystim最近做一个小工程，只有5层，够小了，拿sat8层算，结果给我算出柱子配箍全长加密，为什么？是不是哪里的参数设置有错，忘高手指教。
