LNB基本知识一、高频头高频头的作用,是卫星电视降频放大器，即将卫星高频信号降到可实收的频率再加以放大信号，英文简称LNB二、 LNB射频信号RF(代表射频): 10.7GHZ—12.75GHZ: L/B(代表低频)射频是:10.7GHZ—11.7GHZ: H/B(表示高频):11.7GHZ—12.75GHZ三、 LNB中频信号I F(代表中频):950MHZ—2150MHZ: L/B:950MHZ—1950MHZ H/B:1100MHZ—2150MHZ四、本振就是DR所产生的频率.也就是9.750GHZ、10.6GHZ五、LNB的作用主要用于电视机的接收.有LNB接收到卫星的高频信号,经过放大、滤波、频差等处理后,得到我们可用的中频信号,再有解码机把中频信号转为音频信号、视频信号分配给电视机,这样电视机就可以接收,很多个频道并且看到清晰的画面卫视基础卫星电视接收系统包括卫星天线、馈源、高频头、卫星接收机等部分组成。
卫星接收机通过同轴电缆同卫星天线上的高频头相连，高频头将卫星天线反射过来的微波信号反馈到卫星接收机内进行处理或解码，解出图像和伴音。
一、波段和频率划分卫星电视节目分为C波段和Ku波段。
C波段的频率范围是3400MHz~4200MHz。
Ku波段的频率10.7~12.75GHz，其中可分为10.7~11.7GHz、11.7~12.2GHz、12.2~12.75GHz等频段。
二、卫星信号的极化方式卫星信号的极化方式分为圆极化和线极化两种，圆极化包括左圆极化和右圆极化，节目表上的对应标注方式是L、R。
线极化包括水平极化和垂直极化，标注为H、V。
接收圆极化和线极化信号需要不同的高频头，一般的情况下接收圆极化信号用普通的高频头就可以，在接收机中极化方式设置为H或V就可以了。
三、天线天线就是我们常说的大锅，是一个金属抛物面，负责将卫星信号反射到位于焦点处的馈源和高频头内。
一般来说，天线口径越大，节目的信号越强，接收质量越高。
ST-900B双极性C波段降频器LNBF的安装：当地面接收天线安装完毕之后，就可着手安装LNBF。
具体步骤如下：1.将LNBF插入馈源盘中央的大圆孔中。
2.根据天线参数F/D值，将馈源盘凸缘端面对准LNBF侧面的F/D相应刻度上。
3.使LNBF顶端上的“0”刻度平行水平。
4.将馈源盘凸缘侧面的制紧螺钉稍微拧紧。
5.把LNBF的IF输出电缆与接收机的LNBF输入端口接好。
工作频宽：3.4-4.2GHz本振频率：5.150GHz本振频率稳定度：±2MHz(-40℃～+70℃)在输入端的本振泄漏：-45dBm输出频宽：950-1750MHz变频增益：65dB(TYP.)增益平坦度：±1dB(Max)杂讯指数：17°K供应电压：13～24V/150mA(Max)导波管：M68切换电压：13V/18V镜像排斥：45dB(Min)输出水准：+5dBm(在1dB压缩点)输出结构：母F接头输入结构：圆形导波管含圆盘PS-1220双本振双极性C波段降频器LNBF的安装：DPO宽带高频头采用二个本振频率，水平（H）为5150MHz，垂直（V）为5750MHz，接收的频率均为：3.7-4.2GHz，输出频率为：水平（H）950-1450MHz，垂直（V）1550-2050MHz，同时输出不用切换控制，可用功分器同时接收4-15台卫星接收机供多户使用或在工程上使用。
按一般程序收到水平极化信号，调整高频头极化到最佳后固定高频头，然后再设置垂直信号节目，方法为：进入数码机菜单，把所有垂直极化节目的LNB高频头本振5150GHz改为5750GHz 确认后即可。
一.先按一般常规双极化高频头的调试方法调试好水平节目,使水平节目能良好的收看。
二.按表输入垂直极化节目的频率参数，使可接收垂直节目。
三.数字机可采用修改参数或增加新节目方法接收垂直极化信号，只需把本振频率由5150GHz改为5750GHz，其它参数不变。

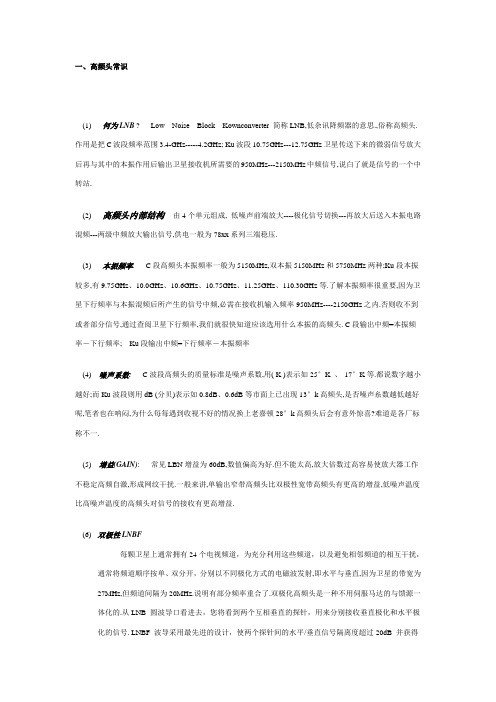

一、高频头常识(1) 何为LNB ? Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思.,俗称高频头.作用是把C波段频率范围3.4-GHz-----4.2GHz; Ku波段10.75GHz---12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站.(2) 高频头内部结构由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压.(3) 本振频率: C段高频头本振频率一般为5150MHz,双本振5150MHz和5750MHz两种;Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等.了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内.否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头. C段输出中频=本振频率－下行频率; Ku段输出中频=下行频率－本振频率(4) 噪声系数:C波段高频头的质量标准是噪声系数,用( K )表示如25°K 、17°K等.都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一.(5) 增益(GAIN): 常见LBN增益为60dB,数值偏高为好.但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰.一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益.(6)双极性LNBF每颗卫星上通常拥有24个电视频道，为充分利用这些频道，以及避免相邻频道的相互干扰，通常将频道顺序按单、双分开，分别以不同极化方式的电磁波发射,即水平与垂直,因为卫星的带宽为27MHz,但频道间隔为20MHz.说明有部分频率重合了.双极化高频头是一种不用伺服马达的与馈源一体化的.从LNB 圆波导口看进去，您将看到两个互相垂直的探针，用来分别接收垂直极化和水平极化的信号. LNBF 波导采用最先进的设计，使两个探针间的水平/垂直信号隔离度超过20dB 并获得超低系数噪声温度利用来自接收机的13/18V 两种可切换的供电电压来确定所需要的是水平极化信号还是垂直极化信号。
电视机高频头作45-870MHZ的FM宽频接收机
我用的是6脚高频头，杂牌彩电用的很多，很多组装机，翻新机用的就是他。
这所谓的“数码高频头”，其实不是什么数码总线控制。
不需要单片机控制。
只是第3，第4脚，波段控制，与传统的高频头不同，传统的是VL，VH，U加高电平，就工作在相应的频段。
3脚加5V，4脚加0V，工作在L段。
3脚加0V，4脚加5V，工作在H段。
3脚，4脚都加5V，工作在U段。
1脚AGC，0-4V，0V增益最低，4V增益最高。
2脚调谐电压，0-33V。
频率由低到高。
5脚5V供电。
还有就是这种高频头，第五脚供电有9V，5V之分，相应的AGC电压也有8V，4V的区别，6脚中频输出。
38MHZ，其实不仅仅是38mhz，而是有8兆的带宽，都是平坦的。
我用的这个是5V的，以下是高频头的外型和内部图：
高频头外形图：
电路原理图：线路图：
调试很简单，先接通电源，测试33V和5V是否正常，电压正常后，先调试T1，使LED灯亮，只要LED 灯亮，就可以使用了，收到台电后调节T3使声音最大即可（T3调谐在31-38MHZ，T1调谐在41.7-48.7MHZ 电路都能正常工作，只要调谐到这个范围内，LED就被点亮），效果很好，能收到本地所有的开路发射的电视伴音和FM电台广播，还能收到出租车的电台和航空通信的声音，实测灵敏度：S/N=30时，灵敏度为10dB,最大灵敏度6dB,比一般FM收音机强多了。
实物图：
装上外壳：最终成品：
文件中的原理图和线路图，均为本人绘制。
LNB一般我们所说的“天线”是0.25m、0.45m或者4m、6m甚至更大的比较常见的锅面天线。
其实那些都不是真正意义上的天线，是直观上看到的天线反射器（面）；真正的“天线”是高频头里被馈源包围的，只有像探针那么小的振子，被称作天线振子或者耦合振子，简称振子。
而我们常常把接收电波的反射器和高频头这一整套设备叫做天线是不科学的。
由此可知，常见的卫星电视接收天线包括两个部分，一个是反射器，一个是高频头。
高频头又包括两个部分，天馈和高放。
天馈是无源部分，由馈源和振子组成。
馈源又叫做谐振波导构成的辐射器，振子安插在馈源中间。
振子的长短与所接收电波的波长有关，振子长度应该是所接收的波长的1/4左右。
拿最常见的抛物面天线来说，锅面的切面成抛物线形，高频头被安装在抛物线焦点上；电磁波从卫星发射出来，投射到反射锅面，由反射面反射到高频头的馈源里。
外形呈圆形的馈源是一个汇集电磁波的喇叭，它的任务就是把抛物面反射过来的电磁波能量收集起来。
拿C波段高频头馈源来说吧（图3），它的体积比较大，大家看起来比较容易理解。
Ku 波段高频头馈源结构一样，就是体积小，馈源盘几乎都是密封的，不太好观察。
圆形的馈源盘至少有两环，有的有三环、五环或更多，就像水面扩散出来的波纹，都是同心圆。
如果是偏馈天线的馈源盘，从中心环到最外环，依次升高，就像梯田一样，所以叫做梯形馈源盘；这是专门为偏馈天线设计的，能最大程度地吸收电磁波能量。
图3馈源盘跟波导管连接，波导管末端是方形的“法兰盘”，波导管里就是天线振子。
由馈源收集的电磁波能量，经过波导管传输到固定的振子上。
波导管末端的法兰盘就是用来连接高放的。
C波段、Ku波段高频头的法兰盘不太一样，C波段高频头上的法兰盘外形和内径都是长方形，内径长×宽是58.2mm×29.1mm；Ku波段高频头上的法兰盘外形是正方形，内径是长方形，内径长×宽是19mm×9.5mm。
几种Ku天线高频头的电气性能与适用卫星参数（上）对于接受卫星电视的Ku波段信号，一般是指其频率波长在12GHz-48GHz间的无线电波，由于Ku波段的频率为C波段频率的3倍，而波长则是C波段4GHz波长的1／3，所以我们在接收卫星，Ku 波段电视节目时，其采用的卫星天线口径相应都比较小，主要是因为Ku波段的波长比较短，在天线口径效率和增益相同的条件下，Ku波段使用的卫星天线口径，仅仅是C波段天线口径的1／3，从而大大降低了卫星天线的实际使用成本。
用于Ku波段卫星信号接收的各类型高频头，主要有单本振和双本振二大类型，单本振高频头是一种固定式单一本振频率，一般我们常用的频率有9750 MHz、10600 MHz、10750 MHz、11250：MHz、11300 MHz等。
而内设置两个本振频率的又称之双本振高频头，这种双本振单输出高频头．的频率，较常见的有9.75／10.60GHz、9.75／10.75GHz两个本振频率。
双本振高频头的腔体内部结构，同时设有两个互相垂直的探针，分别接收水平(H)和垂直Ⅳ)两种卫星信号源，其中还设有一个横棒(隔离针)，作用是起到极化隔离。
同时双本振单输出高频头内置还设有0／22kHz切换电路。
可以通过卫星接收机输出的0／22kHz脉冲信号，分别可选择其低、高本振频率，并还可采用卫星接收机的13V／18V切换电压进行切换，选择水平或垂直极化的卫星信号，从而实现Ku波段卫星电视节目的全频带接收，当然Ku波段高频头的输出端口，也分别设有单输出、双输出、多输出等几种形式的类型。
1．百昌Ku-22J双本振单输出Ku高频头KL-22J Ku波段双极化单输出高频头，可以接收12．25GHz~12．75GHz的宽频带卫星信号，其本振频率是11300MHz。
高频头采用双极性馈源一体化设计，具备低噪声系数和低相位噪声性能，对于数字压缩卫星信号有着良好的接收功能。
这种型号的高频头可适用接收的卫星主要有，90.0?E Ku雅玛尔102／201，91.5?E Ku马星3号／3a，95.0?E Ku新天6号，96.5?E Ku(俄)快车AM33，132.0?E Ku越星1号，140.0?E Ku(俄)快车AM3，134亚太1号，138?E数码天空等Ku波段的卫星电视节目。
高频头(LNB)的分类及作用高频头按结构形状划分，可分为单极化和双击性馈源一体化（LNB）两种，其中双极性馈源一体化高频头种类较多，按本振方式可分为单本振和双本振两种，按输出端口可分为单输出、双输出、多输出等。
高频头作用：是把C波段频率范围3.4——4.2GHZ；KU波段10.75——12.75GHZ卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950——2150MHZ中频信号，说白了就是信号的一个中转站英文Low Noise Block Kownconverter 简写LNB高频头的位置调整（1）首先应检查馈源是否处于抛物面天线的中心，焦点是否正确，否则可以悄微调整馈源支撑杆：使之对准（以信号最大为准）。
（2）检查LNBF侧面的F/D刻度是否按天线所给参数F/D对准，为此前后调整，使信号显示最大。
（3）卫星发射的电视信号:只有在卫星所在精度的子午线上，其计划方向才完全是水平或垂直的，而在其他区接收时，会有一些偏差，在实际接收的饿情况下，应悄微旋转动LNBF的方向，以使信号最大，这时LNBF 顶端面上的刻度“0”可能不完全是垂直于水平面。
高频头的防护措施：（1）防水：常见方法一般有两种：一种是用胶料袋包住扎好：另外一种较好办法是选一个1.2什可乐瓶剪去一半直接罩住高频头，很实在管用。
（2）防露，F 头封口泥一般随高频头配送，没有的话可用玻璃代替，去掉高频头导波扣的胶料盖，选用2厘米厚包装箱泡沫一块，切个悄比导波口打一点的圆圈塞进导波口即可（3）本振偏移：LNB 本振频率偏移故障不多见，接收机会有较好的下行频率校正功能，当LNB 本振频率偏移，使输入的下行频率与本振频率的比对至有误差，或者本振频率没有偏移，而输入下行频率不准确，机器会自动修改数据，一定范围内调准到最佳值，当然在机器的容错范围内也能正常工作，假如偏移过大，一般通过多次、多组下行频率修改输入解决，有经验的还可以打开高频头盖子找到铝盖本振部份调整。
