2018电路原理随堂练习及答案

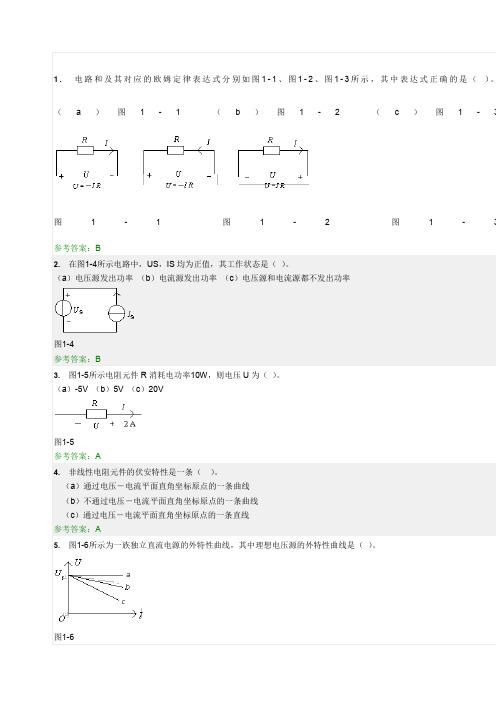

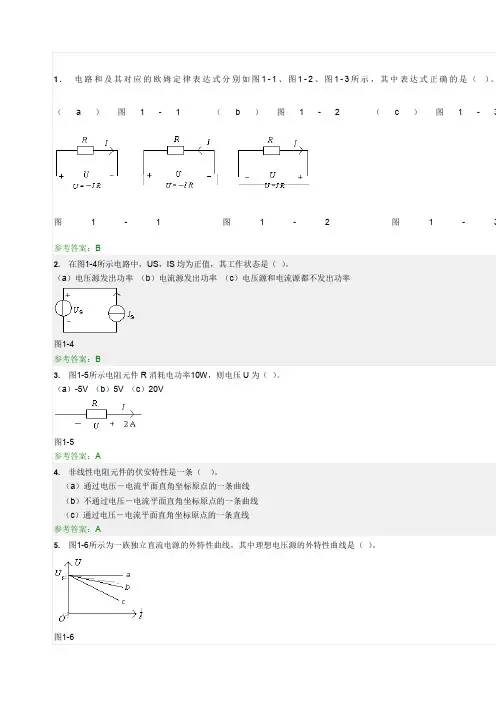

1.电路和及其对应的欧姆定律表达式分别如图1-1、图1-2、图1-3所示，其中表达式正确的是（）。

（a）图1-1（b）图1-2（c）图1-3图1-1图1-2图1-3参考答案：B2.在图1-4所示电路中，US，IS均为正值，其工作状态是（）。

（a）电压源发出功率（b）电流源发出功率（c）电压源和电流源都不发出功率图1-4参考答案：B3.图1-5所示电阻元件R消耗电功率10W，则电压U为（）。

（a）-5V （b）5V （c）20V图1-5参考答案：A4.非线性电阻元件的伏安特性是一条（）。

（a）通过电压－电流平面直角坐标原点的一条曲线（b）不通过电压－电流平面直角坐标原点的一条曲线（c）通过电压－电流平面直角坐标原点的一条直线参考答案：A5.图1-6所示为一族独立直流电源的外特性曲线，其中理想电压源的外特性曲线是（）。

图1-6参考答案：A6.理想电流源的外接电阻越大，则它的端电压（）。

（a）越高（b）越低（c）不能确定参考答案：A7.图1-7所示电路中，当R1增加时，电压U2将（）。

（a）变大（b）变小（c）不变图1-7参考答案：C8.在图1-8所示电路中，已知电流I1＝1A，I3＝－2A，则电流I2为（）。

（a）-3A （b）-1A （c）3A图1-8参考答案：A9.图1-9所示电路中电流I2为（）。

（a）7A （b）3A （c）-3A图1-9参考答案：C10.在图1-10所示电路中，电流I为（）。

（a）8A （b）2A （c）-2A图1-10参考答案：C11.在图1-11所示电路中，U、I的关系式正确的是（）。

（a）U=US+R0I （b）U=US－RLI （c）U=US－R0I图1-11参考答案：C12.在图1-12所示电路中，已知US=12V，IS=2A。

A、B两点间的电压UAB为（）。

（a）-18V （b）18V （c）-6V图1-12参考答案：A13.电路如图1-13所示，US=2V，IS=2A。

电路原理习题习题作业1一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

(本大题共3小题，总计29分)1、(本小题6分)电路如图所示, 若R、US 、IS均大于零，, 则电路的功率情况为A. 电阻吸收功率, 电压源与电流源供出功率B. 电阻与电压源吸收功率, 电流源供出功率C. 电阻与电流源吸收功率, 电压源供出功率D. 电阻吸收功率, 电流源供出功率，电压源无法确定答( )U I S2、(本小题9分)若电流表A读数为零, 则R与I的值分别为A. 6 Ω, 2.5 AB. 8 Ω, -2.5 AC. 6 Ω, 1 AD. Ω, 15 A答( )ab3、(本小题14分)用叠加定理可求得图示电路中ab 端的开路电压U ab 为 A. 8.5 V B. V C. 6 V D. V答()ab-二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。

(本大题共2小题，总计31分) 1、(本小题12分)图示电路中的电流=I A ,电压=U V .105Ao2、(本小题19分)图示正弦交流电路，已知t u 310cos 2100=V ，电源向电路提供功率P =200W ，L u 的有效值为50V ，求R 和L 。

Lu +三、非客观题 ( 本 大 题40分 )电路及外施电压波形如图所示，求电感贮能的最大值，并表明t >2s 时电阻所消耗的能量等于该值。

t s习题作业2一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

(本大题共3小题，总计34分) 1、(本小题9分)电路如图所示, 若R 、U S 、I S 均大于零，, 则电路的功率情况为 A. 电阻吸收功率, 电压源与电流源供出功率 B. 电阻与电流源吸收功率, 电压源供出功率 C. 电阻与电压源吸收功率, 电流源供出功率 D. 电阻吸收功率，供出功率无法确定答( )UI S2、(本小题8分)用叠加定理可求得图示电路中电压u 为 A. ()1+cos t V B. ()5-cos t V C. ()53-cos t V D. 513-⎛⎝ ⎫⎭⎪cos t V答( )3、(本小题17分)图示电路中a 、b 端的等效电阻R ab 为 A.83Ω B. 3 Ω C. 4 Ω D. 6 Ω 答()二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。

1-4． 电路如图所示,试求支路电流I.IΩ12解：在上结点列KCL 方程：A I II I I 6.301242543-==+-++解之得： 1-8．求图示电路中电压源发出的功率及电压xU 。

53U解：由KVL 方程：V U U U 5.2,53111=-=-得 由欧姆定律，A I I U 5.0,5111-=-=得所以是电源）（电压源的功率：,05.251123)52(151<-=-⨯-===⨯+=W I P VIU V X1-10．并说明是发出还是消耗源功率试求图示电路两独立电,。

10A解：列KVL 方程：A I I I I 5.0010)4(11101111==++⨯+⨯+-，得电路两独立电源功率：，发出）（，发出。

W I P W I P A V 38411051014110-=⨯⨯+-=-=⨯-= 2-6如图电路：R1=1Ω ，R2=2Ω，R3=4Ω，求输入电阻Rab=？解：含受控源输入电阻的求法，有外施电压法。

设端口电流I ，求端口电压U 。

Ω====+-=+=+=9945)(21131211211I UR IU II I R I I R I I I R I IR U ab 所以，得，2-7应用等效变换方法求电流I 。

解：其等效变化的过程为，根据KVL 方程，AI I I I 31,08242-==+++ 3—8．用节点分析法求电路中的xI 和xU .Ω6A3xU 1x I Ω4Ω2Ω2Ω2VΩ1UV 3234解：结点法：A I V U UI U U U U U U U U U U U U U UU U U X X X n n n n X n n n n n n n n n 5.16.72432242)212141(21411321)212111(214234121)4121(3121321321321==-⨯=--==+=+++--=-+++--=--+，解之得：，，补充方程：网孔法：网孔电流和绕行方向如图所示：323132132112224123221212242223m x x m x m m m m m m m m m IU I U I I I I U I I I U I I I I ++-==-⨯=-=+++⨯-⨯-=-+++-=，），（补充方程：）（）（3—17．电路如图，试用网孔分析法求解电路中受控源发出的功率。

华南理工20 18 工厂供电随堂练习第一章引论1. （单选题）发电机的额定电压比线路的额定电压高出（）A . 1%B . 3%C . 5%D.10%参考答案：C2. （单选题）变压器副边接负载时额定电压比负载的高出A . 1%B . 3%C . 5%D.10%参考答案：C3. （单选题）变压器副边接线路时额定电压比线路的高出A . 1%B . 3%C . 5%D . 10%参考答案：D4. （多选题）电能的质量指标有：A .电压B •频率C •电流参考答案：AB5. （判断题）电力系统由电厂、电网、用户三部分组成。

参考答案：V6. （判断题）电力系统由发、变、输、配、用五部分组成。

参考答案：V7. （判断题）变电，包括升压变电、降压变电。

参考答案：V8. （判断题）电网的作用是将电能从发电厂从输送、并分配到电能用户参考答案：V9. （判断题）电网由电力线路、变配所组成。

参考答案：V10. （判断题）电力线路按其架设方法可分为架空线路和电缆线路。

参考答案：V11. （判断题）电网额定电压是指线路的额定电压。

参考答案：V12. （判断题）负载的额定电压与线路的额定电压不同。

参考答案：X13. （判断题）变压器原边接线路时额定电压与线路额定电压不同参考答案：X14. （判断题）变压器原边接发电机时额定电压与发电机的不同。

参考答案：X15. （判断题）线路的额定电压是指线路首端、末端的平均电压。

参考答案：V16. （判断题）同一电压线路一般允许的电压偏差是士10%。

参考答案：X第二章设备1. （多选题）工厂负荷分类方式有（）A按设备用途B按设备工作制C按相数D按负荷的重要性参考答案：ABCD2. （多选题）工厂用电设备按工作制可分为（）A连续工作制B短时工作制C周期工作制参考答案：ABC3. （多选题）工厂电力负荷分为（）A 一级负荷B二级负荷C三级负荷D四级负荷参考答案：ABC4. （多选题）负荷曲线按时间范围分为（）A年负荷曲线B月负荷曲线C日负荷曲线D工作班负荷曲线参考答案：ABCD5. （多选题）从年荷曲线上可引岀的参数有（）A峰值负荷B皆峰时间C平均负荷D平均系数参考答案：ABCD6. （多选题）准确确定计算负荷是不可能的。

第二章设备A有功计算负荷B无功计算负荷C视在计算负荷D计算电流参考答案：ABCD8.(多选题) 短路按电压分类可分为（）A高压短路B低压短路参考答案：AB9.(多选题) 短路计算的目的有（）A选择电气设备和载流导体时，校验其热、动稳定。

B选择、整定继保装置，使之能正确切除短路故障。

C选择合理的主接线、运行方式（运方）。

D选择限流措施。

当短路电流过大造成设备选择困难或不够经济时，可采取限制短路电流的措施。

参考答案：ABCD10.(多选题) 短路电流的效应包括（）A热效应B力效应参考答案：AB11.(判断题) 把用电特点（用途、工作制、相数）都相同的用电设备归为一组，称为用电设备组。

参考答案：√12.(判断题) 负荷曲线是负荷随时间变化的曲线。

参考答案：√13.(判断题) 年荷曲线一定是单调上升的。

参考答案：×14.(判断题) 半小时年荷曲线上的峰值负荷称为计算负荷。

参考答案：√15.(判断题) 如知道工厂年产量，则将年产量乘上单位产品耗电量即可得到工厂全年需电量W(单位为kWh)。

参考答案：√16.(判断题) 对于正在设计时的工业企业，我们用计算负荷（即年最大负荷）来计算功率因数，称为最大负荷时的功率因数。

参考答案：√17.(判断题) 需要系数Kd定义为。

参考答案：√18.(判断题) 定义二项系数时，认为计算负荷由两部分组成：基本计算负荷、附加计算负荷，即。

参考答案：√19.(判断题) 二项系数法用于单组的公式为：。

参考答案：√20.(判断题) 短路故障的最严重后果是大面积停电。

参考答案：√21.(判断题) 短路是指相相之间、相地之间的不正常接触。

参考答案：√22.(判断题) 短路的原因，就是绝缘破坏的原因。

参考答案：√23.(判断题) 供电系统的短路电流大小与系统的运行方式无关。

参考答案：×24.(判断题) 按标么制法进行短路计算时，一般先选定基准容量Sd和基准电压Ud。

参考答案：√25.(判断题) 短路计算标幺法的步骤与欧姆法的步骤不同。

电路原理试题及答案1. 选择题：1) 电流的方向是：A. 电子流动的方向B. 正电荷流动的方向C. 与电子流动的方向相反D. 与正电荷流动的方向相反答案：A. 电子流动的方向2) 在串联电路中，电流：A. 在各元件间相等B. 在各元件间不等C. 从正极流向负极D. 从负极流向正极答案：A. 在各元件间相等3) 只有电池的电路中，灯泡亮度最大，这是因为：A. 电池的电动势较大B. 电池的内阻较小C. 电池的电动势和内阻都合适D. 电池的电动势和内阻都不合适答案：C. 电池的电动势和内阻都合适4) 两个并联的电阻R1和R2，它们的总电阻为：A. R1 + R2B. R1 - R2C. 1/ (1/R1 + 1/R2)D. R1 * R2答案：C. 1/ (1/R1 + 1/R2)5) 在交流电路中，电压的频率是：A. 恒定不变的B. 呈正弦变化的C. 随时间逐渐减小的D. 随时间逐渐增大的答案：B. 呈正弦变化的2. 填空题：1) 电流I = ________ / 电阻R答案：电压U2) 电流的单位是_________答案：安培（A）3) 电阻的单位是_________答案：欧姆（Ω）4) 串联电路中，各元件的电压之和等于_________答案：电池的电压5) 并联电路中，各元件的电流之和等于_________答案：电流源的电流3. 解答题：1) 请解释电阻与电流的关系。

答案：根据欧姆定律，电流经过一个导体的大小与导体的电阻成正比，与导体的电压成反比。

电阻越大，电流越小；电阻越小，电流越大。

2) 简述并联电路和串联电路之间的区别。

答案：并联电路是指多个元件的两端分别与同一个点相连的电路，各元件之间的电压相等，总电流等于各分支电流之和。

串联电路是指多个元件依次连接的电路，各元件之间的电流相等，总电压等于各分段电压之和。

4. 答案解析：根据题目要求，提供了选择题的答案，填空题的答案，以及对解答题的简略回答。

电路原理试题含参考答案一、单选题（共50题，每题1分，共50分）1、已知正弦，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C2、电流与电压为关联参考方向是指A、电流实际方向与电压升实际方向一致B、电流参考方向与电压升参考方向一致C、电流参考方向与电压降参考方向一致D、电流实际方向与电压降实际方向一致正确答案：C3、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A、不变B、无法确定C、减小D、增大正确答案：C4、应用无源网络的等效电阻法求线性有源二端网络等效电阻时，应将电压源 ( )处理A、保留B、开路C、不能确定D、短路正确答案：D5、已知正弦电压相量形式为，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C6、实际电压源模型“20V、2Ω”等效为电流源模型时，其电流源IS和内阻R为A、IS=10A，R=1ΩB、IS=10A，R=2ΩC、IS=10A，R=∞D、IS=10A，R=0正确答案：B7、市用照明电的电压是220V，这是指电压的A、最大值B、平均值C、瞬时值D、有效值正确答案：D8、基尔霍夫电流定律应用于A、支路B、节点C、环路D、回路正确答案：B9、自动满足基尔霍夫电压定律的电路求解法是A、回路电流法B、2b法C、节点电压法D、支路电流法正确答案：C10、当流过理想电压源的电流增加时，其端电压将A、无法确定B、不变C、减少D、增加正确答案：B11、理想电流源和理想电压源并联，对外等效电路为A、理想电流源B、理想电压源C、理想电压源和电阻串联D、理想电流源和电阻并联正确答案：B12、正弦量的幅值是有效值的( )倍A、/B、/C、2D、3正确答案：A13、自动满足基尔霍夫电压定律的电路求解法是A、2b法B、支路电流法C、回路电流法D、节点电压法正确答案：D14、电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将A、无法确定B、减小C、增大D、不变正确答案：C15、基尔霍夫电压定律应用于A、环路B、节点C、支路D、回路正确答案：D16、有源二端网络的开路电压为16V，短路电流为8A，若外接2Ω的电阻，则该电阻上的电压为A、3.2VB、8VC、16VD、32V正确答案：B17、必须设立电路参考点后才能求解电路的方法是A、回路电流法B、节点电压法C、网孔电流法D、支路电流法正确答案：B18、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电阻器的两端电压是A、0.20VB、0.10VC、0.40VD、0.30V正确答案：C19、工程上所说的交流电压、交流电流的数值，通常都是它们的（）值A、最大值B、有效值C、瞬时值D、平均值正确答案：B20、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为A、3；2B、9；4C、4；9D、2；3正确答案：B21、实际电路中电感的电压 u为有限值，则电感电流 i 必定是时间的A、连续函数B、阶跃函数C、冲激函数D、脉冲函数正确答案：A22、只适应于线性电路求解的方法是A、戴维宁定理B、诺顿定理C、替代定理D、叠加定理正确答案：D23、只适应于线性电路求解的方法是A、替代定理B、诺顿定理C、戴维宁定理D、叠加定理正确答案：D24、负载上获得最大功率的条件是A、负载上加的电压最高时B、电源内阻最小时C、负载电阻等于电源内阻D、负载上通过的电流最大时正确答案：C25、实验室中的交流电压表和电流表，其读值是交流电的A、最大值B、瞬时值C、平均值D、有效值正确答案：D26、以下说法正确的是A、电容有隔断直流通交流的作用B、电容有隔断交流通直流的作用C、电感在直流电路中相当于开路D、电感有通交流阻直流的作用正确答案：A27、应用节点电压法求解电路时，节点的自导与互导的取值为A、都取正值B、都取负值C、自导取正值，互导取负值D、自导取正值，互导视不同情况可取正值，也可取负值正确答案：C28、当电感电流增大时，电感的功率情况为A、无法确定B、发出功率C、功率为0D、吸收功率正确答案：D29、应用网孔电流法求解电路时，网孔的自阻与互阻的取值为A、都取负值B、自阻取正值，互阻视不同情况可取正值，也可取负值C、都取正值D、自阻取正值，互阻取负值正确答案：B30、已知。

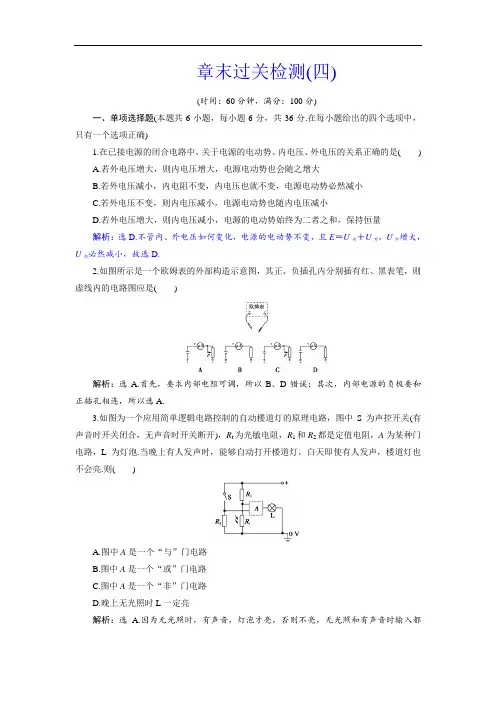

章末过关检测(四)(时间：60分钟，满分：100分)一、单项选择题(本题共6小题，每小题6分，共36分.在每小题给出的四个选项中，只有一个选项正确)1.在已接电源的闭合电路中，关于电源的电动势、内电压、外电压的关系正确的是()A.若外电压增大，则内电压增大，电源电动势也会随之增大B.若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C.若外电压不变，则内电压减小，电源电动势也随内电压减小D.若外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量解析：选D.不管内、外电压如何变化，电源的电动势不变，且E＝U内＋U外，U外增大，U内必然减小，故选D.2.如图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是()解析：选A.首先，要求内部电阻可调，所以B、D错误；其次，内部电源的负极要和正插孔相连，所以选A.3.如图为一个应用简单逻辑电路控制的自动楼道灯的原理电路，图中S为声控开关(有声音时开关闭合，无声音时开关断开)，R t为光敏电阻，R1和R2都是定值电阻，A为某种门电路，L为灯泡.当晚上有人发声时，能够自动打开楼道灯，白天即使有人发声，楼道灯也不会亮.则()A.图中A是一个“与”门电路B.图中A是一个“或”门电路C.图中A是一个“非”门电路D.晚上无光照时L一定亮解析：选A.因为无光照时，有声音，灯泡才亮，否则不亮，无光照和有声音时输入都为“1”，输出为“1”，只要有一个输入为“0”，则输出为“0”，可知该门电路满足“有零为零，全一为一”的要求，即为“与”门电路.4.如图所示，当可变电阻R 由2 Ω改为6 Ω时，电流减为原来的一半，则电源的内电阻为( )A.1 Ω B ．2 Ω C.3 ΩD ．4 Ω解析：选B.由闭合电路欧姆定律I ＝Er ＋R 得：Er ＋2＝I ① E r ＋6＝I 2② 由①②得：r ＝2 Ω，选B.5.(2018·河北唐山一中高二月考)如图所示，直线a 为某电源的路端电压随电流的变化图线，曲线b 为小灯泡R 两端的电压随电流强度的变化图线，用该电源和该小灯泡R 组成的闭合电路，电源的输出功率和电源的内电阻分别是( )A.0.6 W ，5 Ω B ．0.6 W ，203 ΩC.0.8 W ，5 ΩD ．0.8 W ，203Ω解析：选A.电源的U －I 图象表达式为：U ＝E －Ir ，则图象斜率的绝对值表示内阻，根据图象可知，电动势E ＝4 V ，内电阻为r ＝⎪⎪⎪⎪⎪⎪4－10－0.6 Ω＝5 Ω，两个图线的交点坐标表示路端电压和对应的电流，即路端电压为3 V ，电流为0.2 A ，故电源的输出功率为：P 出＝UI ＝3×0.2 W ＝0.6 W ，故选A.6.(2018·黑龙江大庆第一中学月考)汽车电动机启动时车灯会瞬时变暗，如图所示，在打开车灯的情况下，电动机未启动时电流表读数为10 A ，电动机启动时电流表读数为58 A ，若电源电动势为12.5 V ，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A.35.8 W B ．76.8 W C.43.2 WD ．48.2 W解析：选C.电动机不启动时，车灯的电压为电源路端电压，设为U L ，电动机启动后车灯电压仍为路端电压，设为U ′L ，由欧姆定律得I ＝ER ＋r 求得R ＝1.2 Ω，车灯消耗功率为P L＝EI －I 2r ＝120 W ，电动机启动后，路端电压U ′L ＝E －I ′r ＝9.6 V ，车灯消耗电功率为P ′L ＝U ′2LR＝9.621.2W ＝76.8 W ，所以车灯功率降低了ΔP ＝120 W －76.8 W ＝43.2 W ，故选项C 正确. 二、多项选择题(本题共4小题，每小题6分，共24分.在每小题给出的四个选项中，有多个选项符合题目要求，全选对的得6分，选对但不全的得3分，有错选或不答的得0分)7.(2018·福州高二期中)电阻R 1、R 2的I －U 关系图象如图甲所示，现把它们串联成如图乙所示的电路，则( )A.由图甲可知R 1<R 2B.若电源电动势保持不变，要使R 1的功率增大，变阻器R 0的滑片应向右滑动C.两电阻消耗的电功率P 1>P 2D.调节R 0，可以使R 1、R 2电压相等解析：选BC.由图甲知，R 1>R 2， A 错.由闭合电路欧姆定律知，滑片向右移，总电阻减小，电流增大，R 1消耗的功率增大，B 对.由于R 1>R 2且串联，所以P 1>P 2，C 对.由串联电路的电压分配关系知，R 1、R 2两端电压永远不可能相等，D 错.8.如图电路中，电源电动势为E 、内阻为r ，R 0为定值电阻，电容器的电容为C .闭合开关S ，增大可变电阻R 的阻值，电压表示数的变化量为ΔU ，电流表示数的变化量为ΔI ，则( )A.电压表示数U 和电流表示数I 的比值不变B.变化过程中ΔU 和ΔI 的比值保持不变C.电阻R 0两端电压减小，减小量为ΔUD.电容器的带电量增大，增大量为C ΔU解析：选BD.由题图可知，R ＝UI ，R 增大，则电压表的示数U 和电流表的示数I 的比值变大，故A 错误.根据闭合电路欧姆定律得：U ＝E －I (R 0＋r )，由数学知识得知，ΔUΔI ＝R 0＋r ，保持不变，故B 正确.闭合开关S ，增大可变电阻R 的阻值后，电路中电流减小，由欧姆定律分析得知，电阻R 0两端的电压减小，R 两端的电压增大，而它们的总电压即路端电压增大，所以电阻R 0两端的电压减小量小于ΔU ，故C 错误.电容器两极板间的电压等于R 两端的电压，可知电容器板间电压增大，带电量增大，增大量为C ΔU ，D 正确.9.如图所示，直线OAC 为某一直流电源的总功率P 随电流I 变化的图线，曲线OBC 为同一直流电源内部发热功率P r 随电流I 变化的图线，若A 、B 对应的横坐标为2 A ，则下列说法正确的是( )A.电源电动势为3 V ，内阻为3 ΩB.线段AB 表示的功率为2 WC.电流为2 A 时，外电路的电阻为0.5 ΩD.电流为3 A 时，外电路的电阻为2 Ω解析：选BC.由题图可知，当电流I ＝3 A 时，电源总功率P ＝IE ＝9 W ，由此可知电源的电动势E ＝3 V.直线与曲线的交点表示内部发热功率等于电源的总功率，即P r ＝I 2r ＝IE ，得r ＝1 Ω，故 A 错误；P rB ＝I ′2r ＝22×1 W ＝4 W ，P A ＝I ′E ＝2×3 W ＝6 W ，则P AB ＝(6－4) W ＝2 W ，故B 正确；当电流I ′＝2 A 时，由I ＝E R ＋r 得外电阻R ＝EI －r ＝0.5 Ω，当电流I ＝3A 时，得R ＝0，故C 正确、D 错误.10.如图所示，电灯L 标有“4 V ，1 W ”的字样，滑动变阻器R 总电阻为50 Ω，当滑片P 滑至某位置时，L 恰好正常发光，此时电流表示数为0.45 A ，由于外电路某处发生故障，电灯L 突然熄灭，此时电流表示数为0.5 A ，电压表示数为10 V.若导线完好，电路中各处接触良好，电表均为理想电表，则下列判断正确的是( )A.发生的故障是断路B.发生的故障是短路C.电源的电动势为12.5 V 、内阻为0.5 ΩD.发生故障前，滑动变阻器接入电路的阻值为20 Ω解析：选AD.电灯熄灭之后电流表示数增大，说明路端电压增大，则外电阻增大，发生的故障是断路，A 对、B 错；电流表示数为0.5 A ，电压表示数为10 V ，则R 2＝UI ＝20 Ω，电灯正常发光I ＝PU L ＝0.25 A ，滑动变阻器接入电路的阻值R ＝U －U L I ＝0.45×20－40.25 Ω＝20Ω，根据闭合电路欧姆定律E ＝U ＋Ir ，可得E ＝10＋0.5r ，E ＝9＋(0.45＋0.25)r ，计算可得E ＝12.5 V 、r ＝5 Ω，C 错，D 对.三、非选择题(本题共3小题，共40分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位)11.(12分)用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一个表头相串联，两个表笔分别位于此串联电路的两端.现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA 的电流表，电阻箱，导线若干.实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值.完成下列填空：甲乙(1)仪器连线如图甲所示(a 和b 是多用电表的两个表笔).若两电表均正常工作，则表笔a 为________(选填“红”或“黑”)色.(2)若适当调节电阻箱后，图乙中多用电表、电流表与电阻箱的示数分别如图乙(a)、(b)、(c)所示，则多用电表的读数为________ Ω，电流表的读数为________mA ，电阻箱的读数为________ Ω.(3)计算得到多用电表内电池的电动势为________ V.(保留3位有效数字)解析：(1)多用电表在使用时必须使电流从红表笔(正接线柱)流进，黑表笔(负接线柱)流出，串联的电流表也必须使电流从正接线柱流进，负接线柱流出，所以可以判断电流是从a 表笔流出的，为黑表笔.(2)多用电表用×1 Ω挡，由图示(a)可知，其示数为14.0×1 Ω＝14.0 Ω； 电流表的量程是60 mA ，由图示(b)可知，其分度值为1 mA ，示数为53.0 mA ； 电阻箱的读数为：0×100 Ω＋0×10 Ω＋4×1 Ω＋6×0.1 Ω＝4.6 Ω. (3)当表头短接时电路电流最大为表头的满偏电流I g ＝Er ＋R ＋r g，将R g 取为r ＋r g ＋R 为多用电表的内阻，当待测电阻等于R g 时，这时表头半偏，表针指在欧姆表盘的中值上，所以R g 又称为中值电阻.当选择×1 Ω挡测量时中值电阻直接在欧姆表盘上读数为15 Ω，在(2)中多用电表外的电阻为多用电表的读数14.0 Ω，干路电流是53.0 mA ，则电源电动势是E ＝I (R 内＋R 外)＝0.053×(15＋14) V ＝1.537 V ≈1.54 V.答案：(1)黑 (2)14.0 53.0 4.6 (3)1.5412.(14分)(2018·淄博第六中学检测)利用电动机通过如图所示的电路提升重物，已知电源电动势E ＝6 V ，电源内阻r ＝1 Ω，电阻R ＝3 Ω，重物质量m ＝0.10 kg ，当将重物固定时，理想电压表的示数为5 V ，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5 V ，(不计摩擦，g 取10 m/s 2).求：(1)串联入电路的电动机内阻为多大？ (2)重物匀速上升时的速度大小.解析：(1)由题，电源电动势E ＝6 V ，电源内阻r ＝1 Ω，当将重物固定时，电压表的示数为5 V ，则根据闭合电路欧姆定律得电路中电流为I ＝E －Ur ＝1 A电动机的电阻R M ＝U －IRI＝2 Ω.(2)当重物匀速上升时，电压表的示数为U ′＝5.5 V ，电路中电流为I ′＝E －U ′r＝0.5 A电动机两端的电压为U M ＝E －I ′(R ＋r )＝6－0.5×(3＋1) V ＝4 V 故电动机的输入功率P ＝U M I ′＝4×0.5 W ＝2 W 根据能量转化和守恒定律得U M I ′＝mg v ＋I ′2R M 代入解得，v ＝1.5 m/s. 答案：(1)2 Ω (2)1.5 m/s13.(14分)(2018·济南高二区县联考)如图所示，变阻器R 2的最大电阻是10 Ω，R 3＝5 Ω，电源的内电阻r ＝1 Ω，当电键S 闭合，变阻器的滑片在中点位置时，电源的总功率为16 W ，电源的输出功率为12 W.此时电灯R 1正常发光，求：(1)电灯阻值R 1是多少？(设R 1阻值恒定不变)(2)当电键S 断开时，要使电灯正常工作，应使变阻器的电阻改变为多少？ 解析：(1)当电键S 闭合时，由P 总－P 出＝I 2r 得： I ＝P 总－P 出r＝16－121A ＝2 A 由P 总＝EI ，得：E ＝P 总I ＝162 V ＝8 V路端电压U ＝E －Ir ＝8 V －2×1 V ＝6 V通过R 3的电流为I 3＝U R 3＝65 A ＝1.2 A ，通过电灯的电流为I 2＝I －I 3＝(2－1.2) A ＝0.8 A电灯R 1的阻值R 1＝U －I 2R 2I 2＝6－0.8×50.8`Ω＝2.5 Ω.(2)由部分电路欧姆定律得：U ＝I 3R 3 I ＝I 3＋I 1I 1＝I －I 3＝(2－1.2) A ＝0.8 A 又可知电灯额定电流I 额＝0.8 A由闭合电路欧姆定律得：E ＝I 额(r ＋R 1＋R 2) 由上式并代入数据得：R 2＝6.5 Ω. 答案：(1)2.5 Ω (2)6.5 Ω。
