高层住宅水暖井的设置

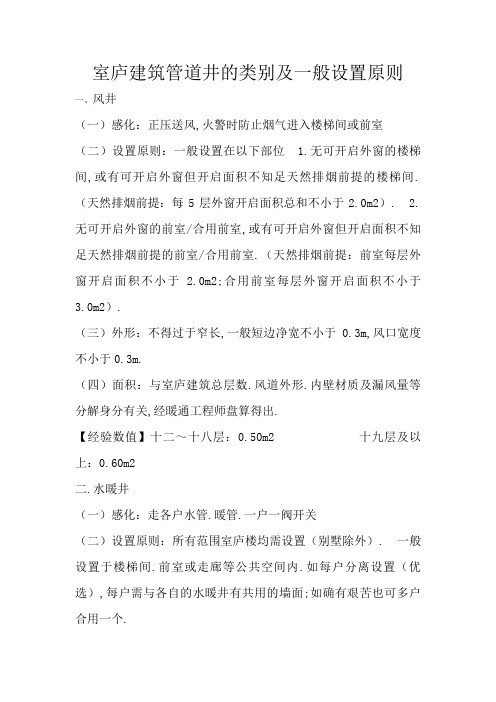

室庐建筑管道井的类别及一般设置原则一、风井（一）感化：正压送风,火警时防止烟气进入楼梯间或前室（二）设置原则：一般设置在以下部位 1.无可开启外窗的楼梯间,或有可开启外窗但开启面积不知足天然排烟前提的楼梯间.（天然排烟前提：每5层外窗开启面积总和不小于2.0m2）. 2.无可开启外窗的前室/合用前室,或有可开启外窗但开启面积不知足天然排烟前提的前室/合用前室.（天然排烟前提：前室每层外窗开启面积不小于 2.0m2;合用前室每层外窗开启面积不小于3.0m2）.（三）外形：不得过于窄长,一般短边净宽不小于0.3m,风口宽度不小于0.3m.（四）面积：与室庐建筑总层数.风道外形.内壁材质及漏风量等分解身分有关,经暖通工程师盘算得出.【经验数值】十二～十八层：0.50m2 十九层及以上：0.60m2二.水暖井（一）感化：走各户水管.暖管.一户一阀开关（二）设置原则：所有范围室庐楼均需设置（别墅除外）. 一般设置于楼梯间.前室或走廊等公共空间内.如每户分离设置（优选）,每户需与各自的水暖井有共用的墙面;如确有艰苦也可多户合用一个.（三）外形：一般短边净宽不小于0.5m,检修门宜设于长边墙面上,尽量开大.（四）面积：与室庐建筑总层数.每单元户数.给排水与供暖方法.以及排管方法有关,经水暖工程师盘算得出.【经验数值】八层及以下： 0.7x0.5 m2 九～十八层： 1.2x0.5 m2 十九层及以上： 1.6x0.5 m2三.电井（一）感化：走各户电线电缆（二）设置原则：一般设于十二层及以上室庐楼的前室或走廊等公共空间内,十二层以下室庐楼若有前提,设置更佳. （三）外形：一般短边净宽不小于0.6m,检修门宜设于长边墙面上,尽量开大. （四）面积：与室庐建筑总层数.每单元户数有关,经电气工程师盘算得出. 【经验数值】十八层及以下：1.0x0.6 m2 十九层及以上：1.2x0.6 m2 四.总结综上所述的【经验数值】均为净尺寸,且为幻想尺寸,仅供参考;在计划设计阶段,所有项目均可能受到现实前提的制约,每个井道的地位.数目.外形.大小还需分离与装备总工及装备工程师协商而定,必须具体问题具体剖析,不克不及一概而论.室庐采暖给排水管井尺寸估算经由过程整合数据,管井尺寸大体为：1. 管井深度（净尺寸）：D=300+200*（M-1） M指管道安插的排数2. 管井宽度：单独采暖管井：L=800+70*（2N+1）水或水暖混杂管井：L=900+70*N+320*（A-1） N 指管井每层所带的户数 A指每排的立管数目（取值1≦A≦3）备注：①入户水表规格按DN15计,当地尚有划定除外;如是别墅,L+150（因为水表规格不合）; ②冷水.中水.生涯热水.消火栓.采暖体系每个分区的立管数目为1/1/2/1/2 根立管;③各体系分区依据小区市政情形及各栋高度而定;平日的情形是：给水体系：1—4层低区,5—18层中区,19--34层以上高区;消火栓体系：16层以下为低区,17层以上为高区（动压超出的栓口处,室内采取减压稳压消火栓）;采暖体系：10层以下为低区,11--22层中区,23以上为高区;中水.生涯热水体系分区同给水; 据此可估得立管总数目;管道井,顾名思义,走各类管道的空间,有垂直的,也有程度向的,有贯通的,也有分隔的．为什么要设置管道井？ 1.功效须要.越庞杂.功效先辈的建筑其须要的支撑体系越多,除根本的供水.供电.排水管线外,还要有德律风.有线电视.监控.通风等等,随时期成长还会有增长. 2.安然须要.这么多种管道分散在一个建筑物内,必定会产生互相影响,是以功效邻近的,安然性邻近的管道须要分散,安全性大的要单独关闭,也不轻易受到工资损坏. 3.美不雅须要.多种管线明装时影响建筑物整洁,设置管道井只占用很小的空间就能全体隐蔽起来. 管道井的重要用处是用于维修人员的出入,也可以做为通风口.在筒体构造中,还可以应用电梯间.楼梯间或管道井等构成的焦点筒来抵抗程度荷载. 图纸设计请求管道井检讨口设置一300高的门槛,检讨口设计为600× 1200,门口上有一过梁如今因为没有斟酌那300高的门槛,所以标高下了300,假如如今做300高的门槛则检讨口变成600× 900的了门槛可以恰当再下降些,和设计单位协商一下.检修门的高度也是以检修人员便利进出为宜.但你那设计的检修门已经够低了,估量没多大余地了.我这里都是1.5米高.管道井数目应恰当,平面地位应该恰当疏散设置对于一栋高层建筑分解楼来说,往往功效比较庞杂,用水滴和排水滴都比较多,因而给排水管道井应依据用水滴和排水滴的散布而恰当.疏散设置,这对于给排水.消防管道的衔接及缩短给排水.消防管道横干管.支管的长度是有利的.特别对于排水管道横干管会因便利接入管道井内的立管而缩短长度,从而削减管道坡降,包管建筑层高净空(吊顶高度).现代建筑对给排水.消防设计的请求越来越高,设计内容也越来越多,各类管道立管也越来越庞杂.但不管从设计角度或从扶植单位意愿来说,都不肯意也不成能在高层建筑内部设置太多的给排水管道井,从而占领过多的建筑平面空间.从另一方面来看,假如给排水.消防管道井设置过多,斟酌给排水.消防设计计划时就可能会增长立管数目,因而各类管道的数目就会增长,造成成本上的不经济,还会工资造成设计的庞杂化及施工装配工作量大的现象,对于日后应用治理也不便利.如许就拔苗助长了.所以,对于高层建筑分解楼中给排水管道井的设置要分解斟酌,设置管道井数目不单要恰当,并且在建筑平面安插上还要恰当疏散.管道井应靠建筑边墙设置在高层建筑中,室表里管道衔接亲密,进出管道较多,因而这部分担道的管井应尽量靠建筑边墙设置,以利于室表里管道的进出衔接.应用安然和维修便当. 如今的高层建筑分解楼,其功效往往上部分为写字楼,或宾馆客房之类的性质,每层的建筑面积会比下面的低层部分小很多.下面低层部分往往是商场.餐厅.娱乐场合等营业性质的裙房,每层的建筑面积会比高层部分的面积大很多,因为受应用功效的限制,一般上面高层部分的给排水管道井设置数目都较多,而到管道技巧夹层这些给排水.消防管道都邑经由过程各自会合管接至下面低层部分的给排水.消防管道井内,而裙房部分担道井数目一般都较少,所以应尽量应用中央过渡层将各类给排水.消防管道会合接至靠建筑边墙处设置的管道井内,以便利室内管道在底层或地下室出外墙与室外管道连通.将管道井靠建筑边墙设置,一则可以使给排水.消防管道与其它专业相碰少,即安然又靠得住.我们曾碰着某工程设计,因为某些身分所致,在底层有大部分的给排水.消防管道是由设置在建筑物中间地位的管道井引到室外的,所以管道较长,在设计走管上碰着各类问题较多,不单本专业管道要斟酌交叉,还要斟酌与其他专业管道的交叉问题,给施工装配造成必定艰苦,并影响排水管道在应用后轻易堵塞而难清通,维修也不便利;二则可以使建筑吊顶高度进步,勤俭管材.因为管井靠建筑边墙设置,使得各类管道进出便利,管道距离短且坡降小,因而不会消失建筑吊顶因为管道的交叉与坡降而自愿下降的现象.综上所述,在高层分解楼设计中,低层部分的给排水.消防管道井应尽量斟酌到室表里管道的衔接问题,尽可能接近建筑外墙处设置.主管道井应高低纵贯设置在高层建筑分解楼的给排水管道井中,对于那些井室面积较大,设置了管径较大.数目较多的给排水.消防重要立管的管道井,我们称之为主管道井.主管道井数目一般在两个阁下.在设计中,主管道井应尽可能高低对齐设置.如许,给排水.消防管道之主管道程度弯管少,设计管道主次分明,装配便利.假如主管道井不克不及从下至上,高低对齐纵贯设置,而是过多变换平面地位的话,因主管道管径较大,三通弯头配件尺寸大且受地点地位限制,轻易和暖通管.空调风管交叉相碰.在这种情形下,如碰上构造设计不许可或不合适管道穿梁便会直接影响到建筑净高（吊顶高度）,如许就会因为增长建筑层高而使建筑造价增大.并且还会使给排水.消防管道走向混乱.本身管道交叉也庞杂,日后应用治理.维修不便利.管道井设置要斟酌与其它专业亲密合营高层建筑分解楼的给排水管道井的设置地位不克不及单从给排水专业方面斟酌问题,还应与建筑.构造.通风.空调.电气等其它设计专业亲密合营.1）建筑方面,在高层建筑分解楼中,建筑专业是要充分表现其重要功效及特别作风的安插,充分应用建筑的平面.空间,不成能让给排水专业那么合意地占用地方设置管道井,往往使得给排水专业设计人员提出的管道井数目.管道井设置地位不克不及得到知足.这就请求给排水专业设计人员尽可能提出多种管道井的安插计划和建筑专业设计人员剖析.协商,争夺把影响建筑内部安插,占用有效的平面.空间等晦气身分减小到建筑专业可以或许接收,而管道井的设置数目.地位又尽可能合理.恰当,以知足给排水专业的管道安插的设计请求.（2）构造方面：在高层建筑分解楼设计中,给排水.消防管道穿构造板.墙.剪力墙.构造梁是比较多的,须要构造设计人员合营预留.预埋管件也就比较多.无论是设计人员照样施工人员都要消费较多的时光.人力.物力进行预留.预埋工作.如要尽量削减这些管道预留.预埋工作量,给排水管道井恰当合理地设置起决议性感化.特别是对于排水横干管穿梁,因排水管道有坡降而受到构造限制更多.当井字梁.主次梁.梁高高下不一时,排水管道穿梁就比较艰苦,次梁的梁高度小构造不克不及穿管道,而主梁的梁高度虽大些也只能穿(预埋.预留)在梁高的中央部位.如许就造成了管道穿了大梁过不了小梁,其成果也只能大梁.小梁都没法穿管(预埋.预留),只能都在大梁下面走管.如管道长,坡降大,建筑每层之净高(吊顶高度)也就小.我们在施工图设计中碰着过相似上述情形,因为设计人员把管道井地位定得不合理,造成排水管道横干管走得很长才干接入管道井,管道坡降大,且又碰上经由大小不合高度的梁,管道无法穿梁只好沿大梁底敷设,成果因净高过低只能经由过程把层高进步来解决走管问题,该工程造价也是以增大了.（3）暖通.空调方面;在高层建筑分解楼设计中,给排水.消防管道与暖通.空调管道在平面地位,空间地位,包含管道井设置地位及各类管道交叉问题都须要消费很大的时光精神去调和.能很好地解决这一抵触是很不轻易的.暖通管道.空调风管多而大,占领了很大的平面地位和空间地位.给排水.消防管道虽防止不了和风管交叉,但也应斟酌争夺尽量少地与它们交叉.而给排水.消防管道井的地位是否合理.恰当,也直接影响到上面所提问题.我们在做某工程施工图设汁中,也碰上因设计人员没看重这个问题,给排水管道需走过空调机房才接入管道井．成果消费了很大精神也无法按原定的层高走通,只能请求增长管道井或增长层高来解决问题.我们以为在高层建筑分解楼的给排水设计中,宁可增多管道井,也不要让给排水管道走进空调机房,不然,因管道交叉问题,建筑层高将要进步,响应增长了工程造价.(4)电气专业方面：按电气规范划定给排水管道是不许可穿过高.低压配电间及发电机房的.但有时设计人员不留意这个问题,为了走捷径或走通管道进入管道井,随意率性将给排水管道安插经由过程配电间或发电机房.在这种情形下,应斟酌加设给排水管道井,防止上述违背规范之做法.。

高层住宅水暖井的设置在高层住宅的建筑设计中，水暖井的设置是一个至关重要的环节。

它不仅关系到住宅内部的水暖系统能否正常运行，还直接影响着居民的生活质量和居住体验。

水暖井，顾名思义，是用于容纳给排水管道、供暖管道以及相关设备的空间。

其作用在于对这些管道和设备进行集中管理、维护和检修，同时减少管道在住宅内部的敷设，提高空间利用率，保证建筑的美观和整洁。

首先，让我们来探讨一下水暖井的位置选择。

一般来说，水暖井应设置在公共区域，如楼梯间、前室或者管道井内。

这样既方便维修人员进行操作，又不会对居民的私人空间造成干扰。

同时，为了避免管道过长导致的压力损失和热量散失，水暖井的位置应尽量靠近用水和供暖的负荷中心，比如厨房、卫生间等区域。

在确定了位置之后，接下来要考虑的就是水暖井的尺寸大小。

尺寸的确定需要综合考虑管道的数量、管径、设备的尺寸以及维修操作所需的空间。

如果尺寸过小，会导致管道和设备布置拥挤，不便于安装和维修；而尺寸过大，则会浪费建筑空间。

一般来说，水暖井的净宽度不宜小于07 米，净深度不宜小于05 米。

对于多层管道布置的情况，还需要适当增加高度，以确保管道之间有足够的间距。

除了位置和尺寸，水暖井的内部布局也需要精心设计。

给排水管道和供暖管道应分别布置，避免相互干扰。

同时，管道应按照水流方向和热力流向进行合理排列，减少弯头和三通等管件的使用，以降低阻力和能量损失。

对于阀门、水表、热量表等设备，应设置在便于操作和读取数据的位置，并预留足够的操作空间。

在水暖井的防水和防潮方面，也不能忽视。

由于水暖井内经常会有管道漏水或者结露的情况，如果防水和防潮措施不到位，就会导致井内积水、墙壁发霉，甚至影响到相邻房间的使用。

因此，水暖井的地面和墙壁应进行防水处理，地面应设置排水坡度和地漏，将积水及时排出。

另外，水暖井的通风也是一个需要关注的问题。

良好的通风可以保持井内干燥，防止管道和设备生锈腐蚀，同时也有利于维修人员的工作环境。

《住宅暖气管道井标准要求》小朋友们，今天咱们来聊聊住宅暖气管道井的标准要求。

你们知道吗，冬天的时候，咱们家里能暖暖和和的，可少不了暖气管道井的功劳呢！那暖气管道井得有合适的大小。

就像咱们的书包，得能装下书本和文具，如果太小了就装不下啦。

管道井要是太小，里面的管道就会挤在一起，容易出问题。

我听说有个小区的管道井特别小，工人叔叔维修的时候都转不开身。

管道井的位置也很重要哟！不能放在大家容易碰到的地方，不然不小心撞到可就疼啦。

而且要方便工人叔叔去检查和维修。

有一次，一个管道井放在了一个很偏僻的角落，工人叔叔找了好久才找到，耽误了维修的时间。

管道井里面还得干净整洁。

不能有乱七八糟的东西，不然会影响管道的工作。

比如说，要是有垃圾堵住了管道，暖气就送不出来啦。

我有个小伙伴家的管道井里堆满了旧纸箱，结果暖气都不热了。

还有哦，管道井的门要结实。

这样才能保护里面的管道不被破坏。

有一回，一个管道井的门坏了，调皮的小朋友跑进去玩，不小心把管道弄破了，家里都漏水了。

小朋友们，现在你们知道住宅暖气管道井的标准要求有多么重要了吧！《住宅暖气管道井标准要求》小朋友们，咱们来说说住宅暖气管道井标准要求。

你们想想，如果暖气管道井不符合标准要求，会怎么样呢？比如说，如果管道井的高度不够，工人叔叔进去的时候就得弯腰，那多累呀！还有，如果管道井里面太潮湿，管道就会生锈，就像我们的铁文具盒生锈了一样，不好用啦。

我听说有个小区的管道井因为不防潮，管道生锈得厉害，暖气总是不热，大家冬天都冻得直哆嗦。

而且呀，管道井的通风也得好。

如果不通风，里面就会有一股怪味道，就像臭袜子的味道一样。

小朋友们，是不是觉得很糟糕呀？《住宅暖气管道井标准要求》小朋友们，今天咱们来讲讲住宅暖气管道井标准要求。

暖气管道井就像一个神秘的小房间，里面藏着让我们冬天暖和的秘密。

首先，管道井的墙壁要结实。

不然的话，就像我们用的铅笔盒不结实，很容易坏掉。

然后呢，里面的管道要排列整齐。

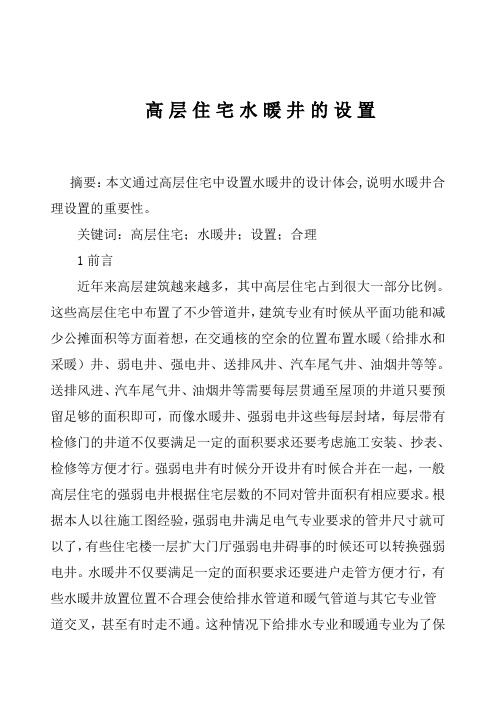

高层住宅水暖井的设置摘要：本文通过高层住宅中设置水暖井的设计体会,说明水暖井合理设置的重要性。

关键词：高层住宅；水暖井；设置；合理1前言近年来高层建筑越来越多，其中高层住宅占到很大一部分比例。

这些高层住宅中布置了不少管道井，建筑专业有时候从平面功能和减少公摊面积等方面着想，在交通核的空余的位置布置水暖（给排水和采暖）井、弱电井、强电井、送排风井、汽车尾气井、油烟井等等。

送排风进、汽车尾气井、油烟井等需要每层贯通至屋顶的井道只要预留足够的面积即可，而像水暖井、强弱电井这些每层封堵，每层带有检修门的井道不仅要满足一定的面积要求还要考虑施工安装、抄表、检修等方便才行。

强弱电井有时候分开设井有时候合并在一起，一般高层住宅的强弱电井根据住宅层数的不同对管井面积有相应要求。

根据本人以往施工图经验，强弱电井满足电气专业要求的管井尺寸就可以了，有些住宅楼一层扩大门厅强弱电井碍事的时候还可以转换强弱电井。

水暖井不仅要满足一定的面积要求还要进户走管方便才行，有些水暖井放置位置不合理会使给排水管道和暖气管道与其它专业管道交叉，甚至有时走不通。

这种情况下给排水专业和暖通专业为了保证一定的建筑净空高度而使大量给排水、消防横干管要穿梁及预留、预埋，当碰到结构专业不允许穿梁，建筑净空高度又要保证时，建筑专业还要回过头来调整水暖井的位置，从而造成施工图的反复。

作为建筑专业，应该充分认识、重视这个问题，在做方案时候就应该和设备专业协商确定这些管道井的位置，后期扩初施工图阶段要根据设备专业所提条件明确管道井的面积、位置等，并得到设备专业人员的确认。

2要特别注重水暖井的设置在高层住宅设计中，水暖井的设置数量、面积、位置是否合理是一个值得设计人员多方面分析、推敲、确定的问题，应认真对待。

以下是本人根据在高层住宅施工图设计中的实践，对高层住宅水暖井的设置谈一些设计体会，希望能起到积极的作用。

3水暖井应结合交通核设置对于一栋高层住宅楼来说，功能比较单一，用水点和排水点都比较集中，一般水暖井都和交通核一起布置。

住宅建筑各专业管井的一般设置原则住宅建筑中，各专业管井的设置是非常重要的，它们对建筑物的功能和使用效果起着关键的作用。

在设计和施工过程中，应该遵循一些一般的设置原则，以确保各专业管井的安全和有效运行。

第一，合理布局。

在设计住宅建筑时，应充分考虑各专业管道的布局，确保各专业管井的位置合理，相互之间有一定的间距。

例如，给水管道、燃气管道和电气线路的管井应分别设置，并与其他管道保持一定的距离，以防止发生交叉干扰或相互影响。

第二，良好的通风与排烟。

住宅建筑中，燃气管道、烟囱和排烟管道等专业管道需要设置独立的管井，并保证其通风与排烟效果良好。

这些管井应该设有通风设备和排烟设备，以确保室内的空气质量和烟气的有效排除，避免出现安全隐患。

第三，管道保护。

各专业管道在施工和使用过程中容易受到外力的损坏，因此需要设置相应的管道保护设施。

例如，给水管道和燃气管道的管井应设置防护栏杆或防碰撞装置，以防止被机械设备或其他物体误撞。

第四，便于检修和维护。

各专业管道的设置应考虑到检修和维护的需求，便于工作人员进行日常巡检和维修。

例如，给水管道和电气线路的管井应设置可开启的检修口，以方便工作人员进入并进行相应的维护工作。

第五，防火与防雷。

住宅建筑中，燃气管道和电气线路是比较容易引发火灾的部位，因此，它们的管井应具备较好的防火性能。

同时，为了防止雷击带来的损害，电气线路的管井应较好的接地保护措施，并设置防雷装置。

第六，合理设置。

住宅建筑中，由于结构形式和使用功能的不同，各专业管井的设置也会有所不同。

例如，多层住宅建筑的给水管井一般设置在底层，燃气管井一般设置在顶层，以减少管道的长度和损失。

综上所述，住宅建筑中各专业管井的设置应遵循合理布局、良好通风排烟、管道保护、便于检修维护、防火与防雷以及合理设置的原则。

这样可以确保各专业管道的安全运行和良好的使用效果，为居民提供舒适、安全的居住环境。

同时，在具体设计和施工中，还应结合实际情况进行具体解决，以最大程度地满足住宅建筑的需求。

高层住宅水暖井的设置高层住宅水暖井的设置1. 引言随着高层住宅建筑的普及和开发，确保供水和排水系统的安全和可靠性变得越来越重要。

水暖井作为重要的组成部分，起着连接并提供住宅楼各个楼层的供水和排水系统的作用。

本文将详细介绍高层住宅水暖井的设置。

2. 水暖井的定义和作用水暖井是指位于住宅楼内的垂直管道，通过该管道可以连接各个楼层的供水和排水设施。

水暖井的主要作用包括：供水系统的供水，排水系统的排水，消防系统的供水和排水等。

3. 水暖井的设计标准3.1 水暖井的高度和直径水暖井的高度和直径应根据建筑物的高度和规模来确定。

一般来说，水暖井的高度应满足楼层高度和管道连接的需求。

直径一般按照规定的内径来确定，确保管道的正常通行和维护。

3.2 水暖井的材料水暖井的材料一般选用耐腐蚀、耐压和耐热的材料，如镀锌钢管或不锈钢管等。

材料的选择需符合国家相关标准，确保水暖井的长期稳定运行。

4. 水暖井的布置和连接方式4.1 水暖井的布置水暖井的布置应合理确定，通常建议按照每两个单元设置一个水暖井的原则进行布置。

水暖井应尽量避免设置在住宅单元内，以减少对住户使用空间的影响。

4.2 水暖井的连接方式水暖井的连接方式可以采用竖向串联或横向并联的方式。

在设计中应根据供水和排水系统的需求来确定合适的连接方式，并确保连接的可靠性和安全性。

5. 水暖井的维护和管理5.1 定期巡视检查定期进行水暖井的巡视检查，包括检查管道是否有渗漏、堵塞等情况，确保供水和排水系统的正常运行。

5.2 清洁和消毒对水暖井进行定期清洁和消毒，以保证供水的卫生和水质的安全。

5.3 维修和更新对发现的问题及时进行维修和更新，确保水暖井的长期使用和功能正常。

6. 附件：本没有涉及到附件。

7. 法律名词及注释：本没有涉及到法律名词及注释。
