各种螺牙的区别及公英制尺寸对照表1.NPT一般用途美国国标锥管螺纹，牙型角60°，北美地区常用，国标GB/T12716-1991。
2.PT英制锥螺纹，牙型角55°，密封中最常用，多用在欧洲和英联邦国家，国标GB/T7306-2000。
英制管螺纹为细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
3.PS普通直管螺纹，牙型角55°.3.PF、PS都是55°圆柱管螺纹。
4.G55°非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹,国家标准可查阅GB/T7307-2001。
俗称管圆，即螺纹由一圆柱面加工而成。
5.ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc6.BSP、BSPP（英国）都是55°圆柱管螺纹，BSP是英制管螺纹。
不过，有BSP.Tr., BSP.PI., BSP.F.之分。
BSP.Tr.是锥管螺纹，用于密封接合。
BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。
BSP.F.为平行管螺纹，用于一般的接合。
螺纹BSPP与螺纹G一样，均为英制圆柱管螺纹代号。
7. 55°圆柱管螺纹的转化55°圆柱管螺纹的转化国别代号备注中国G日本G、PF英国BSP、BSPP法国G德国R(内螺纹)、K(外螺纹)前苏联G、TPISO Rp8. 55°圆锥管螺纹的转化55°圆锥管螺纹的转化螺纹具有1：16的锥度国别代号备注中国ZG、R(外螺纹)英国BSPT、R(外螺纹)、Rc(内螺纹)法国G(外螺纹)、R(外螺纹)德国R(外螺纹)日本PT、RISO R(外螺纹)、Rc(内螺纹)9. 60°圆锥管螺纹的转化60°圆锥管螺纹的转化螺纹锥度为1：16的管螺纹国别代号备注中国Z(旧)NPT(新)美国NPT苏联B10.螺纹种类，依螺纹用途不同可分为1、国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS采用之螺纹。
求公英制管螺纹对照表！55度和60度牙型角的区别55度是英制。
美国有美制和公制。
美制和公制都是60度。
好多地方都有对照表。
UNF谁知道是什么意思？UNF－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF )管螺纹是用英寸表示，1英寸=25.4mm,你可以直接把英寸换算成公制的毫米管螺纹与标准螺纹换算标准尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d11/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.1177/8 14 1.814 30.201 27.8771 11 2.309 33.249 30.2911-1/8 11 2.309 37.897 34.9391-1/4 11 2.309 41.91 38.9521-1/2 11 2.309 47.803 44.8451-3/4 11 2.309 53.746 50.7882 11 2.309 59.614 56.6562-1/4 11 2.309 65.71 62.7522-1/2 11 2.309 75.184 72.2262-3/4 11 2.309 81.534 78.5783 11 2.309 87.884 84.9263-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R22、非螺纹密封的管螺纹标记如下：A级外螺纹：G1/2A内螺纹：G1/2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A中华标准件网首页|添加到收藏夹供货|需求|现货|标准查询|汇聚标准件商友-交流分享互助标题技术交流请输入关键字搜索首页贸易交流商友交流专家文章休闲茶楼共享下载论坛事务您当前的位置：标准件论坛→技术交流→英制螺纹对照表首页上页 1 2 下页末页上一主题| 下一主题英制螺纹对照表发表于:2010-7-15 9:49:30wcn311614身份：一般用户类型：个人用户注册时间：2011-2-26 经验值：8315发帖总数：2189回复总数：1065英美制特制螺纹对照表(附图)英制美制迫牙丝攻钻孔径对照表图美制螺纹和英制管螺纹对照表英制美制联合螺纹和英美美联细螺纹对照表英制螺纹规格和公制螺纹规格对照表6H 内螺纹小6g 外螺纹大径径序号规格型号最大最小公差最大最小公差1 M10*1 9.974 9.794 0.180 9.157 8.917 0.2402 M12*1.5 11.968 11.732 0.236 10.676 10.376 0.3003 M14*1.5 13.968 13.732 0.236 12.676 12.376 0.3004 M16*1.5 15.968 15.732 0.236 14.676 14.376 0.3005 M18*1.5 17.968 17.732 0.236 16.676 16.376 0.3006 M20*1.5 19.968 19.732 0.236 18.676 18.376 0.3007 M22*1.5 21.968 21.732 0.236 20.676 20.376 0.3008 M24*1.5 23.968 23.732 0.236 22.676 22.376 0.3009 M26*1.5 25.968 25.732 0.236 24.676 24.376 0.30010 M27*1.5 26.968 26.732 0.236 25.676 25.376 0.30011 M30*1.5 29.968 29.732 0.236 28.676 28.376 0.30012 M27*2 26.962 26.682 0.280 25.210 24.835 0.37513 M30*2 29.962 29.682 0.280 28.210 27.835 0.37514 M33*2 32.962 32.682 0.280 31.210 30.835 0.37515 M36*2 35.962 35.682 0.280 34.210 33.835 0.37516 M42*2 41.962 41.682 0.280 40.210 39.835 0.3751 G1/8-28 9.728 9.514 0.214 8.848 8.566 0.2822 G1/4-19 13.157 12.907 0.250 11.890 11.445 0.4453 G3/8-19 16.662 16.412 0.250 15.395 14.950 0.4454 G1/2-14 20.955 20.671 0.284 19.172 18.631 0.5415 G3/4-14 26.441 26.157 0.284 24.658 24.117 0.5416 G1-11 33.249 32.889 0.360 30.931 30.291 0.6407 G11/4-11 41.910 41.550 0.360 39.592 38.952 0.6408 G11/2-11 47.803 47.443 0.360 45.485 44.845 0.640英制螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列U NFF，外加一个定螺距系列UN。

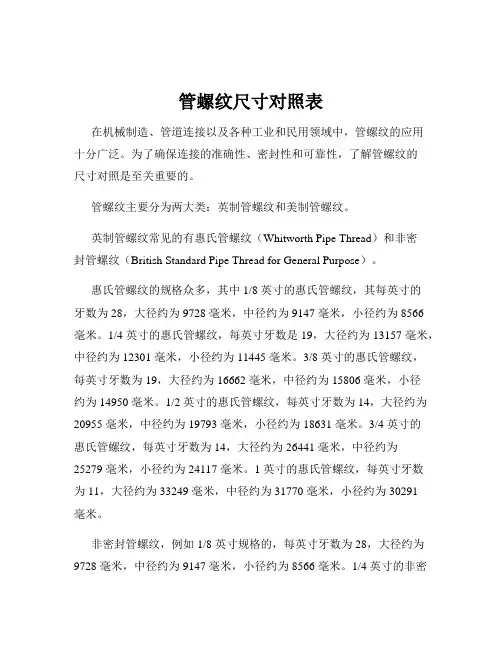

圆柱管螺纹标准尺寸表圆柱管螺纹标准尺寸表1、分的英制管螺纹即1/8 英寸管螺纹,外径是9.729mm,内径是8.567mm,每英寸28 牙,螺距0.907mm。
2、分的英制管螺纹即1/4 英寸管螺纹,外径是13.458mm,内径是11.446mm,每英寸19 牙,螺距1.337mm。
3、分的英制管螺纹即3/8 英制管螺纹,外径是16.663mm,内径是14.951mm,每英寸19 牙,螺距1.337mm。
4、分的英制管螺纹即1/2 英寸管螺纹,外径是20.956mm,内径是18.632mm,每英寸14 牙,螺距1.814mm。
以代号1/2举例：内螺纹表示为Rc 1/2，如果左旋需在后面加上LH，外螺纹表示为R2 1/2。
那么通过此表如何帮助设计师进行管路规格选型以及管螺纹的加工长度是多少？①管路选型如果想要制作R21/2螺纹根据此表1/2对应的大径d为20.955，小径d1为18.631，管路规格至少选择φ21x2才能够制作出螺纹，鉴于加工水平以及安全密封考虑，一般会取值为φ21x3，管路内径为φ15。
同样加工Rc螺纹我们需要保证大径至少大于φ21，加上单边1mm安全值，一般至少为φ23，而内径取值一般为φ18.5。
②管路螺纹长度此时应该参照表中的“外经有效螺纹长度”，按其中规定取值即可。
1/2螺纹一般取值为15mm。
可以发现根据表中基准距离加上装配余量等于有效长度的最小值13.2mm。
我国的管螺纹基本延用国际标准，采用英寸制。
因为英国标准与美国标准斗法，所以国外标准分为了两种55度60度的。
以前我国只是将管螺纹分两类G和Z，一些工厂里仍然延用这种用法，将一些配管接头的孔标G或Z或ZG，如G1/2表示55度圆柱管螺纹，Z1/2或ZG1/2表示55度圆锥管螺纹，Z1/2(60度)或ZG1/2(60度)表示60度圆锥管螺纹。
现在的分法是55度非密封管螺纹为G，55密封管螺纹有两种：Rp圆柱内螺纹配圆锥外螺纹R1和Rc圆锥内螺纹配圆锥外螺纹R2，60度圆锥管螺纹即NPT 管螺纹标为如NPT1/2。
英制螺纹对照表
管螺纹标准
英制密封管螺纹
分为两种：圆柱管螺纹、圆锥管螺纹，两者的区别在：圆柱管螺纹没有锥度，一般英制密封管螺纹R
英制密封圆柱内螺纹：R P
英制密封圆锥内螺纹：R C
R C 1/4″R C：英制圆锥管螺纹55°角， 1/4″英寸
二、非密封管螺纹 G
G1/4″ G：英制圆柱管螺纹55°角，大经1/4″英寸
英制螺纹对照表
美制螺纹
美制一般密封圆锥管螺纹：NPT
美制一般密封圆柱管螺纹：NPSC
NPT1/2″ NPT：美制60°密封圆锥螺纹，大经：1/2″英寸
美制螺纹对照表
过渡接头
NPT:1/8-￠6 NPT:1/4-￠8
NPT:3/8-￠12 NPT:1/2-￠12
螺纹表示法
一、公制螺纹：
M20*1.5 M：公制螺纹60°角 20：公称直径 1.5：螺距。
英制,公制螺纹对照表.尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d1 1/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.1177/8 14 1.814 30.201 27.8771 11 2.309 33.249 30.2911-1/8 11 2.309 37.897 34.9391-1/4 11 2.309 41.91 38.9521-1/2 11 2.309 47.803 44.8451-3/4 11 2.309 53.746 50.7882 11 2.309 59.614 56.6562-1/4 11 2.309 65.71 62.7522-1/2 11 2.309 75.184 72.2262-3/4 11 2.309 81.534 78.5783 11 2.309 87.884 84.9263-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872 注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹55度Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A内螺纹：G1/2英制螺纹标准JIS B 0203,JIS B 2301(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗牙螺纹; UNF 是英制航空标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0. 50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0. 50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PP B注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
⌝3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于8分，1/4 ?就是2分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

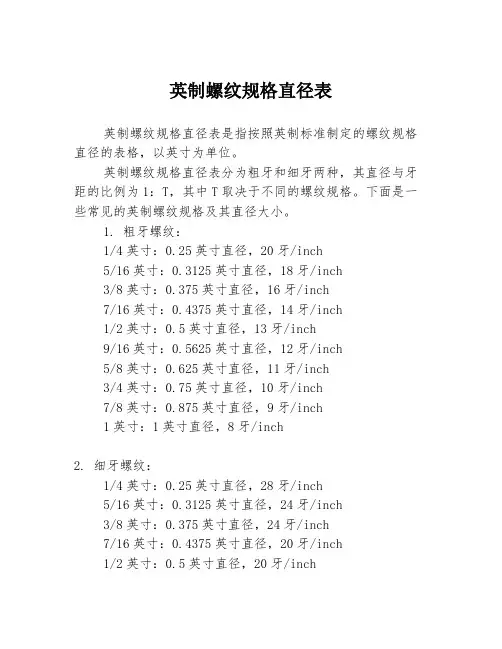

英制螺纹规格直径表英制螺纹规格直径表是指按照英制标准制定的螺纹规格直径的表格，以英寸为单位。
英制螺纹规格直径表分为粗牙和细牙两种，其直径与牙距的比例为1：T，其中T取决于不同的螺纹规格。
下面是一些常见的英制螺纹规格及其直径大小。
1. 粗牙螺纹：1/4英寸：0.25英寸直径，20牙/inch5/16英寸：0.3125英寸直径，18牙/inch3/8英寸：0.375英寸直径，16牙/inch7/16英寸：0.4375英寸直径，14牙/inch1/2英寸：0.5英寸直径，13牙/inch9/16英寸：0.5625英寸直径，12牙/inch5/8英寸：0.625英寸直径，11牙/inch3/4英寸：0.75英寸直径，10牙/inch7/8英寸：0.875英寸直径，9牙/inch1英寸：1英寸直径，8牙/inch2. 细牙螺纹：1/4英寸：0.25英寸直径，28牙/inch5/16英寸：0.3125英寸直径，24牙/inch3/8英寸：0.375英寸直径，24牙/inch7/16英寸：0.4375英寸直径，20牙/inch1/2英寸：0.5英寸直径，20牙/inch9/16英寸：0.5625英寸直径，18牙/inch5/8英寸：0.625英寸直径，18牙/inch3/4英寸：0.75英寸直径，16牙/inch7/8英寸：0.875英寸直径，14牙/inch1英寸：1英寸直径，12牙/inch需要注意的是，英制螺纹规格直径表中螺纹规格的种类繁多，使用时应按照具体的需求选择合适的螺纹规格。
此外，在使用英制螺纹时还需要注意其与公制螺纹的转换关系，以免出现误用或配合不良的情况。
G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细）美制螺纹（60°）上部H/8 下部H/4 削平BSW（粗）、BSF（细）惠制螺纹（55°）上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。
公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹粗牙（60°）公制螺纹细牙（60°）螺纹规格螺距（t）底孔深度螺纹规格螺距（t）底孔深度M3 0.50 2.50 7.50 M8 1.00 7.00 15.00 M4 0.70 3.30 10.50 M10 1.00 9.00 15.00 M5 0.80 4.20 12.00 M12 1.50 10.50 22.50 M6 1.00 5.00 15.00 M14 1.50 12.50 22.50 M8 1.25 6.75 18.75 M16 1.50 14.50 22.50 M10 1.50 8.50 22.50 M18 1.50 16.50 22.50 M12 1.75 10.25 26.25 M20 1.50 18.50 22.50 M14 2.00 12.00 30.00 M22 1.50 20.50 22.50 M16 2.00 14.00 30.00 M24 2.00 22.00 30.00 M18 2.50 15.50 37.50 M27 2.00 25.00 30.00 M20 2.50 17.50 37.50 M30 2.00 28.00 30.00 M22 2.50 19.50 37.50 M33 2.00 31.00 30.00 M24 3.00 21.00 45.00 M36 2.00 34.00 30.00 M27 3.00 24.00 45.00 M42 2.00 40.00 30.00 M30 3.50 26.50 52.50 M48 2.00 46.00 30.00 注意：底孔尺寸均为加工螺纹孔时专用尺寸。
