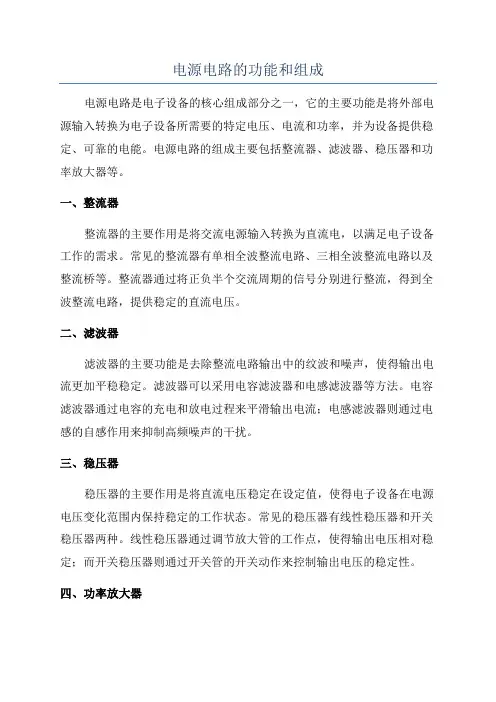

电源电路的功能和组成电源电路是电子设备的核心组成部分之一，它的主要功能是将外部电源输入转换为电子设备所需要的特定电压、电流和功率，并为设备提供稳定、可靠的电能。
电源电路的组成主要包括整流器、滤波器、稳压器和功率放大器等。
一、整流器整流器的主要作用是将交流电源输入转换为直流电，以满足电子设备工作的需求。
常见的整流器有单相全波整流电路、三相全波整流电路以及整流桥等。
整流器通过将正负半个交流周期的信号分别进行整流，得到全波整流电路，提供稳定的直流电压。
二、滤波器滤波器的主要功能是去除整流电路输出中的纹波和噪声，使得输出电流更加平稳稳定。
滤波器可以采用电容滤波器和电感滤波器等方法。
电容滤波器通过电容的充电和放电过程来平滑输出电流；电感滤波器则通过电感的自感作用来抑制高频噪声的干扰。
三、稳压器稳压器的主要作用是将直流电压稳定在设定值，使得电子设备在电源电压变化范围内保持稳定的工作状态。
常见的稳压器有线性稳压器和开关稳压器两种。
线性稳压器通过调节放大管的工作点，使得输出电压相对稳定；而开关稳压器则通过开关管的开关动作来控制输出电压的稳定性。
四、功率放大器功率放大器的主要功能是将稳定的低功率电信号放大为高功率电信号，以满足电子设备对大电流、大功率的需求。
功率放大器可以分为类A、类B、类AB和类D等不同类型，具有不同的功放特性和效率。
除了上述的基本组成部分之外，电源电路还可能包括其他辅助电路，以实现特定的功能和保护电子设备的正常工作。
例如，过流保护电路可以监测电流是否超过额定值，并及时切断电源以保护电子设备不受损害；过温保护电路可以监测温度是否超过安全范围，并及时采取保护措施，避免设备过热。
另外，电源电路还可能包括电源开关、电源指示灯等组件，用于控制和显示电源的开关状态和工作状态。
总之，电源电路在电子设备中起到了关键的作用，它的主要功能是将外部电源输入转换为设备所需要的稳定、可靠的电能，并通过滤波和稳压等手段保证输出电流和电压的平稳稳定。
高频开关整流器的工作原理1、设备环境高频开关整流器的工作原理开关电源是连接市电电网与通信设备之间的电源转换设备，基本电路包括两部分。
一是主电路，二是掌握电路，主电路高频开关整流器中的核心部分是高频功率变换电路，开关电源是利用高频脉冲信号掌握电子开关开通时间长短来实现稳压的电源。
整流模块实现沟通电输入到直流输出原理图:主电路的功能：完成沟通电输入到直流输出的全过程，是高频开关整流器的主要部分1）沟通输入滤波：包括低通滤波器、浪涌抑制等电路,其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂音反馈到公共电网；2）整流与滤波：将电网沟通电源直接整流为较平滑的直流电；3）逆变：将直流电变为高频沟通电，这是高频开关的核心部分；4）输出整流与滤波：由高频整流滤波及抗电磁干扰电路组成，供应稳定牢靠的直流电源。
掌握电路的功能：一方面从输出端取样，经与设定标准进行比较，然后去掌握逆变器，转变其频率或脉宽，达到输出稳定，另一方面，依据测试电路供应的数据，经爱护电路鉴别，供应掌握电路对整机进行各种爱护措施。
2、设备环境整流模块功能的设定①均充功能设定：通常均充周期1个月、均充持续时间10小时。
②整流模块输出限流值设定：如设为110％整流模块输出额定电流，表示当整流模块输出电流到达该值后，将不再增加电流（进入稳流状态），起到爱护整流模块的作用。
③蓄电池组充电限流值设定：比如设为额定容量/10(A)，表示当对电池的充电电流到达该值后，电流将不再上升，起到爱护蓄电池组的作用。
④市电中断均充参数设定：当发生沟通输入中断后，由蓄电池组向负载供电，监控单元同时开头累计蓄电池放电容量，以打算沟通复电后是否向蓄电池实行较高电压的均充。
⑤浮充、均充电压设定：-48V系统设定浮充电压：53.5V；设定均充电压：56.0V。
开关电源的作用
开关电源的作用在于将交流电转换为稳定的直流电，以供各种电子设备工作使用。
它具有以下几个重要的作用：
1. 电能转换：开关电源采用了交流输入和直流输出的转换方式，能将市电中的交流电能转换为各种设备所需的直流电能，提供稳定的电源供应。
2. 电压稳定：开关电源内部具备电压调节功能，能够将不稳定的输入电压转换为稳定的输出电压。
这可以有效防止因输入电压波动而导致设备工作不正常，保护设备安全运行。
3. 电流控制：开关电源能够根据设备的功率需求，自动调节输出电流。
这样可以确保设备在正常工作范围内，避免因电流过大或过小而引起设备故障或损坏。
4. 过载保护：开关电源内部通常设有过载保护回路，当输出电流超过设定值时，开关电源会自动切断电源输出，以避免过载损坏和电路短路等意外情况的发生。
5. 过压保护：开关电源还可以对输出电压进行监测，当输出电压超过设定值时，开关电源会自动切断电源输出，以避免过压对设备造成损坏。
6. 快速响应：由于开关电源使用高频开关器件进行电能转换，其响应速度快，能够迅速适应输入电压和负载变化，保证电源的稳定性和可靠性。
总之，开关电源的作用是将输入电源转换为稳定的直流电并提供给设备使用，保护设备安全运行，并对电压、电流进行控制和保护，确保设备正常工作。
开关电源原理与应用
开关电源是一种将交流电源转换为直流电源的电子设备。
它使用高频开关器件（如晶体管、MOSFET或IGBT）对输入电源
进行快速开关，将交流电转换为脉冲电流。
然后，通过变压器和整流电路进行滤波和调整，得到稳定的直流电源输出。
开关电源具有高效率、稳定性好、体积小等优点，因此广泛应用于电子设备和通信系统中。
下面是一些常见的开关电源应用：
1. 电子设备：开关电源广泛应用于计算机、电视、手机、音响等家电产品中。
由于开关电源体积小巧，可以方便地嵌入各种电子设备中，因此成为了电子设备的主要电源选择。
2. 通信系统：移动通信基站、无线路由器等通信设备需要稳定的电源供应。
开关电源具有高转换效率和稳定的输出特性，可以保证通信设备在工作过程中获得稳定可靠的电源供应。
3. 工业应用：在工业控制系统、机器人等工业设备中，开关电源可以提供高效率、稳定的电源供应，确保工业设备的正常运行。
4. 汽车电子：现代汽车中的许多电子设备，如导航系统、音响系统等，都需要可靠的电源供应。
开关电源可以通过车载电池提供稳定的直流电源，满足汽车电子设备的工作需求。
总之，开关电源利用高频开关器件将交流电源转换为直流电源，具有高效率、稳定性好等优点，在各种电子设备和通信系统中
得到广泛应用。
它是现代电子技术发展中不可或缺的重要组成部分。
一、填空题1.按稳压电路实现的方法不同，稳压电源可分为三种：线性稳压电源、相控稳压电源、开关稳压电源。
2。
在电源维护规程中，要求正弦畸变率小于 5％。
3.直流供电系统是由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体.4。
直流配电屏按照配线方式不同，分为低阻和高阻两种。
5。
一般情况下,通信机房直流电源使用的电池组（48V)的浮充电压为53。
5 V。
均充电压为 56。
4 V.6.通信电源中的接地系统按用途可分为: 工作接地、保护接地、防雷接地。
7.通信电源一般采用阀控式密封铅酸蓄电池作为备用电源，通信电源一般需要___24_节单体电池串联组成48V电池组。
8.TRC指时间比例控制,其三种实现方式为：脉冲宽度调制方式、脉冲频率调制方式、混合调制方式。
9。
蓄电池的浮充电压一般需要随环境温度的增高而减小.10.高频开关电源由于工作频率高，所以变压器和滤波元件的体积和重量小。
11。
维护规程中电源设备故障的基本定义是:1、电源设备无法供给通信设备所要求的标称电源,2、电源设备所供给的电源指标达不到通信设备的要求。
12.直流工作地的线径由负载设备决定13.整流模块输入交流电，输出直流电14.目前,通信电源电压等级主要有-48 V、 24 V两种。
15。
在通信电源监控中，四遥功能指: 遥控、遥调、遥测、遥信。
16.对通讯局（站）动力系统，常用后备电源有柴油发电机组、蓄电池组、两种。
17.通信基站接地电阻应小于 4 欧姆。
18。
分流器/霍尔器件是用于在线检测电流。
19。
为了提高通信电源的安全运行稳定性，通信电源的机壳一般要有良好接地 .20.三相交流电A、B、C相分别用黄、绿、红三种颜色表示相序，零线一般用黑色做标记。
为了便于维护，直流电源的汇流排通常涂以色标，正极母排涂红色，负极母排涂兰色。
21。
现代通信电源运行时,零线与保护地之间的电压的测量值一般应小于2 V。
22.监控模块中,若电池电流显示为负值,一般表示电池在放电。
高频开关通信电源系统是一种智能型无人值守式组合电源系统,采用国际上先进的整流器变换技术,可广泛应用于各种交换设备,微波通信,移动机站和光纤传输等通信领域中,也可用在电力通信等领域。
现将高频开关通信电源系统的主要组成部分:交流配电单元、整流器单元、直流配电单元,监控单元及蓄电池组单元逐一介绍,包括其日常维护,故障处理时所注意的事项等。
1 交流配电单元交流配电单元完成市电的接入和切换,给整流器提供交流电源,为监控单元提供交流电压和电流的采样输出,同时具有交流备用输出和防雷功能。
交流配电单元工作原理如图1所示。
2 整流器单元高频开关整流器由两级电路组成:前级PFC功率因数校正,后级DC/DC功率变换。
输入电路包括输入EMA、缓启动、浪涌雷击防护整流和输入浪涌电流限制电路,使开关整流器具有较小的开机浪涌电流和较好的电磁兼容性。
整流后直接进入前级功率因数校正电路,功率因数效正主电路为Boost电路,控制采用平均电流控制方式,输入端的功率因数接近1,谐波电图1 交流配电单元流小于10%,满足相应的国际标准。
主二极管零电流关断,主开关管零电流开通,功率器件工作应力较小。
提高了系统的功率和可靠性,同时使系统具有良好的电磁兼容性。
功率因数校正电路的另一个功能是对输入电压进行预调整,输出一个稳定的410V直流电压。
这样有利于后级DC/DC优化设计,使系统具有良好的源效应。
后级直流/直流功率变换电路采用双管正激加无损吸收电路。
电路简洁可靠。
开关管无直通危险。
无损吸收减小了开关管关断时的电压应力,输出端具有较小的电磁干扰。
高频开关整流器采用电流型控制芯片,具有快速响应,对使用不当或负载故障造成的输出短路提供快速的保护。
热插拔技术的采用可使整流器在不关断电源的情况下就可以即插即用,大大缩短开关整流器的平均维修间隔时间(MTTR),提高了系统的可维护性和可靠性。
内部具有交流输入过压、欠压检测和保护、输出过压、限流、过流保护、风扇堵转关机保护,机内散热器过热保护以及辅助电源故障告警等。
高频整流器一、简介高频整流器是一种使用高频电子元件将交流电转换为直流电的电子装置。
由于其高频特性，它具有更高的效率和更小的体积，逐渐在各个领域得到广泛应用。
本文将对高频整流器的工作原理、应用领域以及优缺点进行详细介绍。
二、工作原理高频整流器的工作原理基于高频电子元件的特性。
一般情况下，高频整流器使用二极管或晶体管作为开关元件，通过高频脉冲信号来控制开关元件的导通和截断，从而实现直流电的输出。
由于高频电子元件的导通和截断速度非常快，高频整流器能够实现更高的转换效率。
三、应用领域1. 电力电子设备高频整流器广泛应用于各种电力电子设备中，如电力变压器、电力电容器等。
由于其高效率和小体积的特点，高频整流器能够提高设备的性能和稳定性。
2. 通信设备高频整流器在通信设备中的应用也非常广泛。
例如，它可以用于移动通信基站的电源模块，提供稳定的直流电源。
同时，高频整流器还可以用于光通信设备中的电源模块，为光电转换器提供直流电源。
3. 工业自动化在工业自动化领域，高频整流器被广泛应用于各种工业设备中，如工业机器人、自动化生产线等。
高频整流器能够为这些设备提供稳定的直流电源，提高其运行效率和可靠性。
4. 新能源领域随着新能源的不断发展，高频整流器在太阳能、风能等新能源领域的应用也越来越多。
通过高频整流器将新能源转换为直流电后，可以更方便地存储和使用。
四、优缺点1. 优点高频整流器具有以下优点：- 高效率：由于高频整流器采用高频电子元件工作，能够实现更高的转换效率。
- 小体积：相比传统的整流器，高频整流器通常体积更小，能够节省空间。
- 快速响应：高频整流器的开关元件快速导通和截断，能够实现快速响应。
2. 缺点高频整流器也存在一些缺点：- 价格较高：由于高频整流器使用的是高频电子元件，成本相对较高。
- 对电源电压要求高：高频整流器对输入电源的电压稳定性要求较高，对电源的质量有一定要求。
- 对温度敏感：高频整流器对工作环境的温度要求较高，需要进行散热措施。
开关整流器的基本原理1、功率变换器的作用是（将高压直流电压转换为频率大于20KHZ的高频脉冲电压）。
2、整流滤波器电路的作用是（将高频的脉冲电压转换为稳定的直流输出电压）。
3、开关电源控制器的作用是将输出（直流电压）取样，来控制功率开关器件的驱动脉冲的（宽度），从而调整（开通时间）以使输出电压可调且稳定。
4、开关整流器的特点有（重量轻、体积小、功率因数同、可闻噪声低、效率高、冲击电流小、模块式结构）。
5、采用高频技术，去掉了（工频变压器），与相控整流器相比较，在输出同等功率的情况下，开关整流器的体积只是相控整流器的（1/10），重量已接近（1/10）。
6、相控整流器的功率随可控硅（导通角）的变化而变化，一般在全导通时，可接近（0.7）以上，而小负载时，仅为0.3左右，经过校正的开关电源功率因数一般在（0.93），以上，并且基本不受（）变化的影响。
7、在相控整流设备件，工频变压器及滤波电感工作时产生的可闻噪声较大，一般大于（60db），而开关电源在无风扇的情况下，可闻噪声仅为（45db）左右。
8、开关电源采用的功率器件一般（88%）较小，带功率因数补偿的开关电源其整流器效率可达（91%）以上，较好的可做到（）以上。
9、目前开关整流器的分类主要有两种，一类是采用（硬开关技术）设计的整流器，一般称之为（SMR），二是采用（软开关技术）设计的整流器，主要指（谐振型）开关整流器。
10、谐振型技术主要是使各开关器件实现（零电压）或（零电流）导通或截止，从而减少开关损耗，提高开关频率。
11、按有源开关的过零开关方式分类，将谐振型开关技术分为（零电流开关型）—ZCS、（零电压开关型）—ZVS两大类。
12、单端正激变换电路广泛应用于（大功率）变换电路中，被认为是目前可靠性较高，制造不复杂的主要电路之一。
13、单端反激变换电路一般用在（小功率）输出的场合。
14、全桥式功率变换电路主要应用于（大功率）变换电路中。
15、半桥式功率变换电路得到了较广泛的应用，特别是在（高电压输入）和（大功率输出）的场合，其应用越来越普遍。
高频开关电源详细介绍高频开关电源因其体积小、效率高、性能卓越而已广泛应用于各行各业的各种领域。
隨着高电压大功率开关器件的普及，驱动集成电路的完善，以IGBT 为开关器件的高频开关电源取代以相控元件SCR组成的低压大电流电镀电源已成为一种趋势，产品质量稳定可靠，高效节能，可以满足多种电镀、电解、氧化、镍网工艺的要求，可组成手动换向、自动周期换向、多机组合RS232-485控制以及与PC机接口，是替代调压器整流器、可控硅整流器的理想产品。
一、产品特点◆本厂研制的GKW 系列高频开关电源，主要元件选用进口元器件，进口专用IGBT集成厚膜驱动电路，其他关键部件如高频磁环，集成电路等均选用国际、国内名牌产品；◆开机软起动；◆恒压、恒流工作方式选择转换；◆定时工作、二阶段套铬专用程序控制（不属于标配，用户在订货时注明）；◆三步仿金专用程序控制（不属于标配，用户在订货时注明）；◆远控控制配用PCSXMB-08CS通用控制器；◆具有过流、短路、超温、缺相、过压、欠压保护功能；◆操作简单，维护方便，体积小，效率高，比调压器调压或饱和电抗器调压式节能30% ，比可控硅调压式节能18 %，体积及重量只为同规格可控硅调压式的1/5左右；◆GKW500系列系列高频开关电源采用主机面板操作；◆GKW1000-12000系列高频开关电源，电压、电流采用远控控制器操作，指示灯显示工作状态，后面板设有远控端口，通过控制通讯电缆连接控制器，控制器可安装在槽边适当位置，方便在槽边进行电流、电压的调节；控制接口：可根据用户要求在订货时注明；◆485通讯控制，由电脑设定调整（一台电脑可控制60台电源）；◆配置PLC接口(由PLC触摸屏控制）；◆配置模拟接口（由远控控制器控制）；◆整机外壳、结构件采用优质冷轧钢板制作，喷塑处理；产品规格◆直流输出电压：4V、6V、8V、12V、18V、24V、36V、120V、200V；◆直流输出电流：200A-30000A；◆特殊规格可定制；二、GKW500-30000A系列主要技术指标◆输入电源：380V三相三线制（500A设备380V三相四线制）◆恒压、恒流输出精度：≤±1%◆工作方式：恒频脉宽调节调压方式；◆效率：≥90％；◆纹波系数：≤1％；◆开机软起动：0－3S；◆过载保护镇定值：（即Iout=Ie×100％）。
高频开关整流模块简介高频开关整流模块是一种电源转换器，它能将交流电源转换成平滑的直流电源。
与传统的线性电源相比，高频开关整流模块具有高效、小巧、轻便等优点，因此被广泛应用于计算机、通讯设备、工控设备、家电等领域。
工作原理高频开关整流器主要由四个部分组成：1.交流输入滤波器：用于过滤交流电源中的高频噪声，以保证后续电路的正常工作；2.整流桥：将交流电源转换为脉冲电流，经过滤波电容后得到平滑的直流电压；3.高频开关电路：控制开关管的开关时间实现输出调节；4.输出滤波电路：用于进一步平滑输出电压。
整流器的工作过程如下：1.交流电源通过输入滤波器后供给整流桥，通过整流桥转换为脉冲电流；2.通过滤波电容进行平滑，得到直流电压；3.经过高频开关电路的控制，输出电压实现精密调节；4.通过输出滤波电路，进一步降低输出电压的纹波度。
具体应用高频开关整流模块在现代电子设备中得到广泛应用。
以下是一些具体的应用场景：计算机及通讯设备在计算机及通讯设备中，高速换流二极管的电路设计已经成为一种标准。
这些电路由于具有高效率和高准确度，成为了低压和高功率应用的首选。
在这些环境中，高频开关整流模块的效率作为电流开销的重要参数之一，因此对于这些电子应用来说是至关重要的。
工业控制在工业控制中，高频开关整流模块被广泛应用于诸如电机控制、传感器控制等方面。
它们通过控制电机的转矩或速度，使得生产和制造过程可控、精密并且高效。
此外，在这些环境中，它们也被用来控制多种设备，如电子秤和计时器等，以实现优化和流程控制。
家庭应用除了以上应用场景，高频开关整流模块还被广泛应用于家用电器中，如LCD电视、LED灯、机顶盒等。
它们使用交流变压器和高频开关电路，使得电器具有节能、高效和可靠性能。
同时，它们还能通过控制输出电流和输出电压，以满足家用电器的需求。
结论高频开关整流模块能将交流电源转换成平滑的直流电源。
它具有高效、小巧、轻便等优点，因此被广泛应用于计算机、通讯设备、工控设备、家电等领域。
电气设备高频开关整流器电源的主要功能
（1）电气设备高频开关整流器电源通过MODEM和电话网与监控中心通信，从通信口读取高频开关电源的信息；
（2）电气设备高频开关整流器电源测量模块的输出电流和电压、直流母线电流和电压、电源的输出电流和电压、电池充放电电流和电压等；
（3）电气设备高频开关整流器电源控制电源的输出电流和稳流，控制电源的开关机等；
（4）电气设备控制高频开关电源实现对蓄电池浮充、均充方式的自动转换；
（5）控制硅链的自动或手动投切，保证控制母线的稳压精度，进而保证微机和晶体管保护用电的可靠性，防止造成保护误动；
（6）调节充电限流值和总输出电流稳流值；
（7）具有本地和远程控制方式，采用密码允许或禁止方式操作，以增强系统运行可靠性。
同时，这种系统装设有专用微机绝缘监察装置，能实时显示母线电压和正、负母线对地绝缘电阻的大小及发出异常报警，对各回馈线的绝缘情况进行巡检，指示具体发生故障的回路，这种选线功能为查找直流接地带来极大方便。
目前，我国正大力实施变电站的无人值班管理，因此，对电气设
备的选择将会朝着小型化、无油化、少维护或免维护及自动化程度高的方向发展。
电气设备高频开关直流电源正能适应这种要求，经过这几年的运行考验，这种产品的性能已逐步成熟、稳定。
凭着优越的技术性能和良好的价格性能比，高频开关电源将成为直流电源更新换代的首选产品。
