一般规格书ZR22G/ZR402G氧化锆氧气分析仪GS 11M12A01-01C概要氧化锆氧气分析仪为分体式结构，它是由一个检测器和一个转换器组成的。
检测器是直插式的，而转换器采用数字显示。
该氧化锆分析仪不需要采样装置，而是直接插到烟道或炉壁上测量氧气的浓度。
转换器根据所测量氧气浓度显示电导池的温度和电势。
氧化锆分析仪大多数配置都是测量各种大小燃烧炉、工业炉和燃烧装置的氧气浓度，以及控制低氧燃烧。
特点z检测器内置的加热器能在现场进行更换, 降低维护费用。
z检测器运用寿命长，高可靠的锆电极。
z检测器运用三种参比气体补偿方式(自然对流、仪表用压缩空气、压力补正)z分体式的转换器带一个液晶触摸屏，操作方便。
z一套完整的类型包括检测器、转换器，减少了导线和管道，节约成本。
这些装置运用光学开关来控制，操作十分简便。
z远程维护运用数字通信(HART)减少维护成本。
z有CENELEC， CSA和FM防爆装置安全认定。
ZR22G ZR402G芯屏蔽电缆加热器芯屏蔽电缆接点输出HART0~1400常用检测器应用SUS310S 800室。
700~1400℃（带高温探头适配器） 对高温采样气体，应用０．１５ｍ长的探头和高温探头适配器ＺＯ２１Ｐ－Ｈ。
采样气体压力：－５~+250ｋＰａ（当炉内压力超过３ｋＰａ，它用来压力补正； 当炉内压力超过５ｋＰａ，必须补偿压力）。
对０．１５ m探头来说为０．５~5ｋＰａ。
在炉内不能有压力浮动。
探头长度： 0.15,0.4,0.7,1.0,1.5,2.0, 3.0,3.6,4.2,4.8,5.4m探头材料： SUS 316(JIS)环境温度：-20~+150 ℃涉及气体方式：自然对流,仪表用压缩空气,压力补正（其余的探头超过0.15m)仪表用压缩空气方式(包括自然对流除外)：压力; 200 ｋＰａ＋炉内压力（要求用通过露点－２０℃以下的冷却干燥空气，且要没有灰尘和油垢。
）消耗量：大约１ＮＬ／ｍｉｎ气体连接材料：SUS 316(JIS),氧化锆,SUS304(JIS)（法兰）, 镍基合金B(Inconel 600,601)结构：加热器和热电偶可更换结构;非防爆产品;相当于国际电气制造业协会 4X/IP 66(只适用于经压力补正的熔炉进行再循环)端子盒材料：铝合金端子盒颜色：外壳：白色(Munsell 0.6GY3.1/2.0)盖子：墨绿(Munsell 2.5GY8.4/1.2)底部：聚亚安酯防腐材料气体连接：Rc1/4或1/4FNPT配线连接：G1/2,Pg13.5,M20×1.5mm,1/2NPT安装：法兰安装探头安装角度：当探头插入长度为2m以下时,安装角度可能为水平到垂直;当探头插入长度为2.5m以内时,安装角度可能为垂直(±５ｏ），如果安装为水平到垂直,要一个保护套管：当探头插入长度为2.5m以上时,为垂直安装(±５ｏ），要一个保护套管。

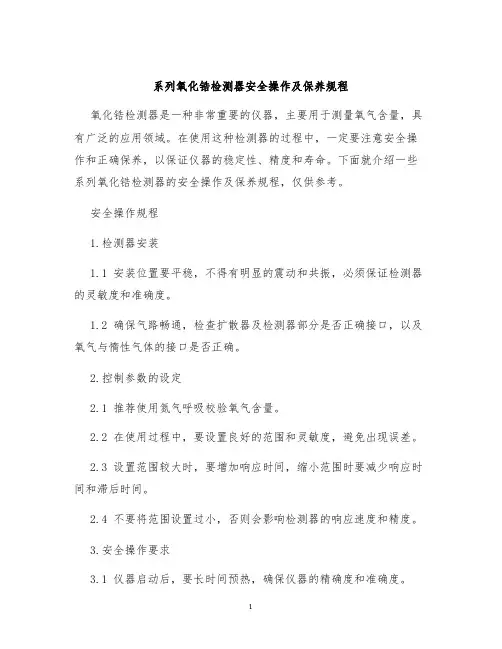

氧化锆氧量分析仪维护和使用1、连接加热控制采样检测式氧探头，只有在氧传感器连接了加热控制以后才能正常工作，冷态下输出的是随机信号，不代表任何意义，氧传感器在接入加热控制以后，在室温条件下既可以开始正常的气体检测。
一般的探头调零就是在室温下，加热探头以后，通过对空气的测量，用数字万用表测量此时探头输出毫伏值，此数值就是该探头的零位偏差数值，在显示仪表中需要加入该零位偏差来修正仪表显示的氧浓度。
2、新装或更换氧传感器时的注意事项新装或更换氧传感器时，均应校正氧分析仪的氧浓度显示值。
不进行此项工作，更换新的传感器后，氧分析仪检测的氧浓度可能会与实际浓度产生偏差，从而影响测量。
3、氧浓度的修正原理及方法氧传感器直接测量输出的是被测气体的浓度与标准空气差电势数值，我们称为氧电势，该电势数值在零点（即空气测量）时不同的探头起始输出电势就存在偏差，而输出电势经过模型转换输出氧浓度时也可能存在误差，因此在氧分析仪中对探头信号进行标定修正就是很必要的工作，否则显示氧浓度与实际被测气体的氧浓度就会存在较大偏差，满足不了现场生产的需要，甚至误导控制影响生产。
具体的修正一般通过标准气体进行标定，方法是将计量核定确认的标准气体通过标气口通入探头，测量此时输出氧电势及仪表显示氧浓度，仪表显示氧浓度应该与标准气体浓度相同，存在偏差则修正仪表线性参数，标准计量要求最少使用三种不同浓度标准气体标定系统，这样经过三次标定重复修正好系统线性，保证系统正常工作。
4、积尘对氧传感器的影响及吹扫清除方法由于氧传感器是长期在线检测测量的器件，锅炉等设备（尤其是煤燃烧炉或者烧粉窑炉等）产生的粉尘会堵塞导气采样管道，造成测量的数值失真甚至无法测量，此时必须定期对采样管中的积尘进行吹扫处理，吹扫时间的长短视积灰程度确定，这种吹扫方法要求氧分析仪具有相应功能或者配套使用氧传感器的维护装置，如果没有这些装置只能安装手动阀门控制压缩空气或气泵定期通入吹扫气口对探头进行除尘工作，但此时必须注意以下情况：（1）由于在吹扫的过程中，氧传感器的氧电势会下降，最低有可能会降到1、2mV，这时检测的氧电势不代表炉内的气氛，此点必须要注意；（2）吹扫空气的流量要保证能够去除积灰，吹扫过程中可注意氧传感器的氧电势输出值，如果氧电势值始终没有下降，表明空气流量太小，积尘没有清理，应予以调节或者检查吹扫管道，可能吹扫管道已经堵死；（3）吹扫口的通道是与炉内直接相通的，每次在吹扫完毕后，应关闭阀门，堵死吹扫孔，防止因炉内负压空气进入，影响氧传感器的检测。
氧化锆氧量分析仪OCMHKS4000/5000E系列使用维护手册Version 4.09.01深圳市朗弘科技有限公司Shenzhen Lonhot Science & Technology Co.,ltd目录1系统概述 (3)1.1测量原理 (3)1.2氧量分析系统的结构 (3)2 系统各组件说明 (5)2.1测量探头的设计和功能 (5)2.2专用电缆 (5)2.3专用气缆(配合标定装置选项) (6)2.4电子变送器的设计 (6)2.5自动标定装置TOA2（选项） (6)3 氧量分析系统的安装 (7)3.1氧量探头的安装位置 (7)3.2氧气探头的安装 (7)3.3电子变送器的安装 (12)3.4自动标定装置的安装 (14)4 OCM-4电子变送器的说明 (16)4.1概述 (16)4.2设备运行 (16)4.3校准 (20)5 OCM5000E电子变送器的说明 (22)5.1概述 (22)5.2设备运行 (23)5.3仪表校准 (25)6 故障和报警 (27)7 技术指标 (28)7.1智能电子变送器特性 (28)7.2探头特性 (28)8 故障寻找和排除 (29)8.1虽然工作表明O2较高，但它的显示值却为0%， (29)8.2本机显示正常，而输出不正常 (30)8.3测量值不稳定，变化很大 (30)8.4显示始终为测量量限的终值，或比估计的值要高 (30)9 维修 (31)9.1保险丝的更换 (31)9.2过滤器的更换 (31)9.3探头内芯的拆装 (32)9.4氧化锆测量电池的更换 (32)9.5探头内芯零件的更换 (33)附录一：氧量分析仪选型样本 (35)附录二：主要配件清单 (38)致用户的信亲爱的用户：非常感谢您选用我公司（LONHOT)采用进口组件成套制造的OCMHKS4000/5000E系列直插式烟气氧含量测量仪。
近年来，我们的OCMHKS4000/5000E系列氧量分析仪已经在国内电力、石化、冶金等行业，超过1000个用户得到应用。

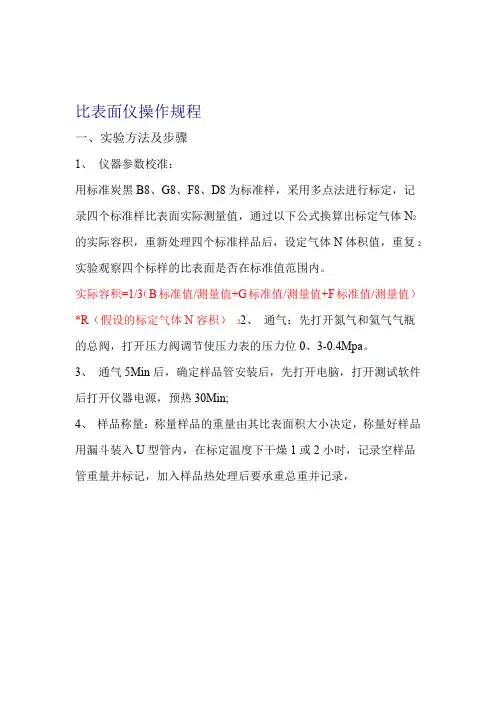

比表面仪操作规程一、实验方法及步骤1、仪器参数校准：用标准炭黑B8、G8、F8、D8为标准样，采用多点法进行标定，记录四个标准样比表面实际测量值，通过以下公式换算出标定气体N2的实际容积，重新处理四个标准样品后，设定气体N体积值，重复2实验观察四个标样的比表面是否在标准值范围内。
实际容积=1/3（B标准值/测量值+G标准值/测量值+F标准值/测量值）*R（假设的标定气体N容积）22、通气：先打开氮气和氦气气瓶的总阀，打开压力阀调节使压力表的压力位0、3-0.4Mpa。
3、通气5Min后，确定样品管安装后，先打开电脑，打开测试软件后打开仪器电源，预热30Min;4、样品称量：称量样品的重量由其比表面积大小决定，称量好样品用漏斗装入U型管内，在标定温度下干燥1或2小时，记录空样品管重量并标记，加入样品热处理后要承重总重并记录，2/g）城区样品重量（mg样品比表面（m）≤1≥30003000-1500 1-51500-800 5-10800-300 10-100300-1001000≥．5、样品管安装：仪器预热完毕后，关掉电源，取下4个空样品管，迅速用较小的力将样品管垂直向上缓慢插入端口中，直至端口顶端，然后开启电源；6、测试参数的设定：点击设置选择方法设置，选择测试方法，填写样品个数、样品名称、样品重量、标定气体体积、放大倍数4、p/p0、存储路径；7、液氮准备：把液氮倒入保温杯中，在液氮面距保温杯顶端8-10mm 时停止，正确放在升降托盘中，不要让样品管碰到保温杯壁；8、测试样品：点击确定，变换画面后点击自动开始试验，实验结束后，测试界面弹出所有实验完成；9、数据处理：采集窗口打开任务菜单，下拉菜单中点击数据管理，打开数据后处理窗口，选定打开文件，点击打印预览并可以打印。
二注意事项、1、样品称量要使用精确度为0.0001g的分析天平，不要将样品粘到样品管的两壁上，样品的装样量不要超过样品管底部面积的2/3，如果装样量过多会堵塞气路，严重的会造成仪器损坏，干燥后的样品在温度降至室温后及时称量并按在仪器端口上，也可用样品管冒盖严。
注意事项！使用及保存注意事项●仪器在使用过程中不可打开外壳，避免发生烫伤及触电危险。
●仪器在使用、存放、及运输过程中应避免强烈震动，以免损坏氧化锆传感器。
●仪器在存放期间应保持清洁，要防止仪器受潮，进排气嘴应加盖防尘帽，以防落入异物及灰尘。
请严格遵守注意事项，否则将造成人为测量误差或重大事故！！！服务与保证仪器自出厂之日起，仪器的保修期限为一年。
凡在此期限内，工作人员在正常操作的情况下，仪器出现的软件或硬件的故障，我公司均负责免费维修及更换零部件。
若由于工作人员违反操作规程、不严格按照使用说明操作仪器以及由于不可抗拒的因素而对仪器造成的损坏，我公司不负责免费维修。
如需维修，我公司将根据损坏情况适当收取维修成本费用。
如有用户需要，我公司也可指派技术人员进行现场培训。
如果您对本公司的仪器在使用和操作过程中，还有什么疑问及要求请及时与我们联系，以便我们能给您提供更完善的服务。
联系方式见封底。
一、概述该氧分析仪是利用氧化锆氧浓度差电池作为检测传感器的氧量分析仪器。
该仪器测控系统采用了最新型的单片机计算与控制系统，LED显示器；具有技术先进、精度高、响应快、性能稳定、功能齐全、操作方便、气体分析过程连续等特点；它不仅可测量锅炉燃烧过程中残余氧量，而且可以用于热力学研究，气体制造厂氧含量的连续监测、均热炉燃烧过程中的控制、化工、冶金、电子工业、医疗等方面的气体中氧含量的检测。
本公司生产的测量氧探头分为中温型、低温型、高温型，其基本参数及使用性能如下表1所示：二、工作原理2.1氧化锆原理图仪器的工作原理如图1.0所示。
它主要由气路系统、氧化锆传感器、微机测控系统三部分组成。
图1.0 测量原理框图2.2氧化锆传感器氧化锆传感器是由氧化锆陶瓷材料制成的氧浓度差电池，在高温时氧化锆具有氧离子的传导特性，当氧化锆管的两个电极之间的氧分压不同时，氧浓度差电池产生一个与氧浓度成比例的电势，电势大小按下式计算：E =ln式中：R ——理想气体常数F ——法拉第常数T ——氧化锆加热炉绝对温度(K) ｎ——电极反应的电子交换数目 P 0 ——空气中氧分压（20.9%）RT 2nP 0 PP ——样气中的氧分压通过测量氧浓度差电池的电动势E与温度T，就可以计算出样气中的氧分压，即氧含量。

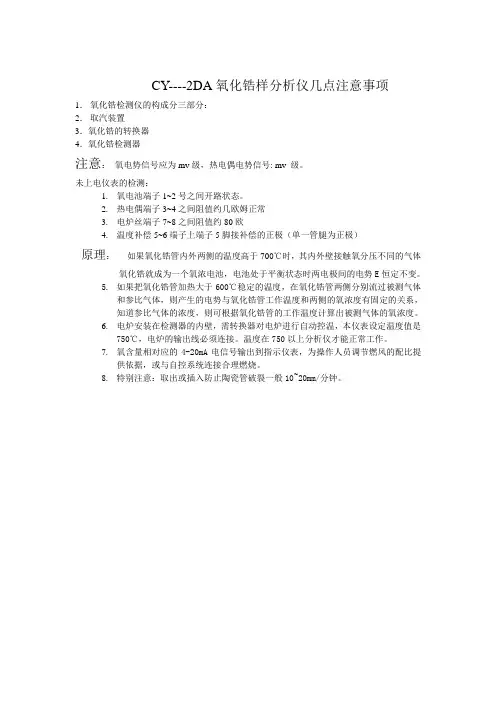

CY----2DA氧化锆样分析仪几点注意事项
1．氧化锆检测仪的构成分三部分：
2．取汽装置
3．氧化锆的转换器
4．氧化锆检测器
注意：氧电势信号应为mv级，热电偶电势信号: mv 级。
未上电仪表的检测：
1.氧电池端子1~2号之间开路状态。
2.热电偶端子3~4之间阻值约几欧姆正常
3.电炉丝端子7~8之间阻值约80欧
4.温度补偿5~6端子上端子5脚接补偿的正极（单一管腿为正极）
原理：如果氧化锆管内外两侧的温度高于700℃时，其内外壁接触氧分压不同的气体
氧化锆就成为一个氧浓电池，电池处于平衡状态时两电极间的电势E恒定不变。
5.如果把氧化锆管加热大于600℃稳定的温度，在氧化锆管两侧分别流过被测气体
和参比气体，则产生的电势与氧化锆管工作温度和两侧的氧浓度有固定的关系，
知道参比气体的浓度，则可根据氧化锆管的工作温度计算出被测气体的氧浓度。
6.电炉安装在检测器的内壁，需转换器对电炉进行自动控温，本仪表设定温度值是
750℃，电炉的输出线必须连接。
温度在750以上分析仪才能正常工作。
7.氧含量相对应的4-20mA电信号输出到指示仪表，为操作人员调节燃风的配比提
供依据，或与自控系统连接合理燃烧。
8.特别注意：取出或插入防止陶瓷管破裂一般10~20mm/分钟。
CY-2型15ppm舱底水报警装置 使 用 说 明 书九江中船仪表有限责任公司CY-2型15ppm舱底水报警装置使用说明书一、概述CY-2型15ppm舱底水报警装置是一种检测污水水中含微量油份浓度的在线检测仪器，适用于船舶舱底油污水的连续检测，15ppm报警和排放控制，同时适用于锅炉热阱的冷凝水检测，也适用于石油、化工等领域。
CY-2型15ppm舱底水报警装置采用红外测量技术，具有测量结果指示、门限设定、超限报警、超限控制、报警状态记录、记录数据打印、正比于测量值的模拟信号输出等一系列功能。
为了准确的反应系统的工作状态，仪器工作时每小时自动存储一次当前工作状态，并对油水分离器运行状态进行记录。
该仪器的技术性能符合IMO.RES.MEPC.107（49）有关规定。
仪器通过全面试验并获得型式试验认可证。
二、结构CY-2型15ppm舱底水报警装置结构紧凑、牢固，完全适用于船舶机舱等恶劣环境长期工作。
（15ppm舱底水报警装置采用国际标准机箱和铸造箱体相连接方式。
正视图结构如图1所示，内部详细结构见图2。
仪器的核心部件是一个光学采样器，它是一个封闭的铝铸件（8），刚性的安装在箱体（13）的左侧。
显示板直接安装在箱体上盖上。
光学采样器内的试样玻璃管（2）两端分别与顶部的出口部件（3）和下面的入口部件连接并保持同心。
试样管安装的牢固性、密封性可以保证其在很高的样水压力下可靠的工作。
光电元器件，包括光源、散射和透射检测器、热敏元件等，均安装在一个特制的铝套（1）上，玻璃试管从铝套中间穿过。
仪器箱体内部具有打印机、开关电源和输出电缆填料函。
）6、螺塞；7、显示板；8、支撑板；9、三通电磁阀（选用）。
图一外部结构图1、箱体2、光电下套3、测量支架4、光学玻璃管5、密封圈6、开关电源7、微型打印机8、主机板9、电源板 10、微动开关11、12、保险丝座（1.5A ） 13、保险丝座（2A ）、图二 内部结构图特别说明：三通电磁阀为用户选用器件，主要用于切换清水清洗采样光学玻璃管；也可以不装，清洗光学玻璃管可将光电箱上螺塞打开倒入清水进行；如果不选用三通电磁阀则面板上的清洗键将无意义。
氧化锆氧量分析仪使用说明书Operation manual of zirconium oxide oxygen analyzer概述OverviewZrO2-Ⅱ型直插式氧化锆氧量自动分析仪是在总结国内外多年研究和应用经验后，研制成功的新型氧量分析仪，适用于分析各种工业锅炉、窑炉及加热炉中烟气的含氧量。
它的主要特点是氧探头的结构设计及铂电极的化学配方、制作工艺充分考虑了被测炉气组分极端复杂这一特点，可保证氧探头在水平直插条件下应用时具有足够长的寿命。
而其信号转换部分以单片微处理器为核心，通过软件实现仪表大部分功能，硬件配置重点强化仪表的抗干扰措施。
ZrO2-Ⅱdirect plug-in zirconium oxide oxygen automatic analyzer is a new oxygen analyzer successfully developed by summarizing years of study and application experience both in domestic and abroad; it is fit for analyzing the oxygen content of flue gas in various industrial boiler, kiln and heating furnace. The main characteristics thereof is the design of the oxygen probe structure and chemical formulation of platinum electrode, and the manufacturing technology fully considers the extreme complex features of the measured furnace gas component, it can ensure the oxygen probe having sufficient service life when using under horizontal direct plug-in condition. While the signal conversion portion thereof takes single-chip microprocessor as nuclear, most functions of the instruments are implemented via software, and the hardware configuration highlights enhancing anti-interference measures of the instrument.1.主要技术参数1. Main technical parameters1.1 测量范围1.1 Measuring range显示：0～25.0 %O2：(三位数字显示)Display: 0～25.0 %O2：(a three-digital display)模拟量输出(线性)：0～5.00 %O2，0～10.0 %O2、0～25.0 %O2Analogue output (linear) : 0～5.00 %O2，0～10.0 %O2、0～25.0 %O21.2 测量精度：3% (满量程)1.2 Measuring precision: 3% (full range)1.3 响应时间：＜5S(90%测量值)1.3 Response time: ＜5S(90% measured value)1.4 温度精度：700±1℃1.4 Temperature precision: 700±1℃1.5 显示内容：氧浓(O2%)、氧势(mV)、炉温(℃)、加热电压（V）、量程上、下限（O2%）、报警上、下限（O2%）1.5 Display contents: oxygen concentration (O2%), oxygen potential (mV), furnace temperature(℃), heating voltage (V), upper and lower limits of range (O2%), alarming upper and lower limits (O2%)1.6 键盘设定：探头零电势校正, 报警上、下限设定，1.6 Keyboard setting: zero potential probe correction, alarming upper and lower limits setting1.7 自诊断内容及故障类别符号：1.7 Self-diagnosis contents and fault category symbols:E—0 氧量上限E—1 氧量下限E—2 温度异常(高)E—3 温度异常(低) E—4 升温异常(快) E—5 升温异常(停)E—6 氧势异常E—7 断偶E—0 maximum oxygen E—1 minimum oxygen E—2 temperature anomaly (high) E—3 temperature anomaly (low) E—4 heating up anomaly (fast) E—5 heating up anomaly (stop) E—6 oxygen potential anomaly E—7 broken coupling1.8 输出：0—10mA 或4—20mA1.8 Output: 0—10mA or 4—20mA1.9 负载电阻：0-1.0 kΩ(0-10mA输出), 0-500Ω(4-20mA输出)1.9 Load resistance: 0-1.0 kΩ(0-10mA output), 0-500Ω(4-20mA output)1.10 氧探头长度为0.2m、0.4m、0.6m、0.8m、1.0m、1.2m。

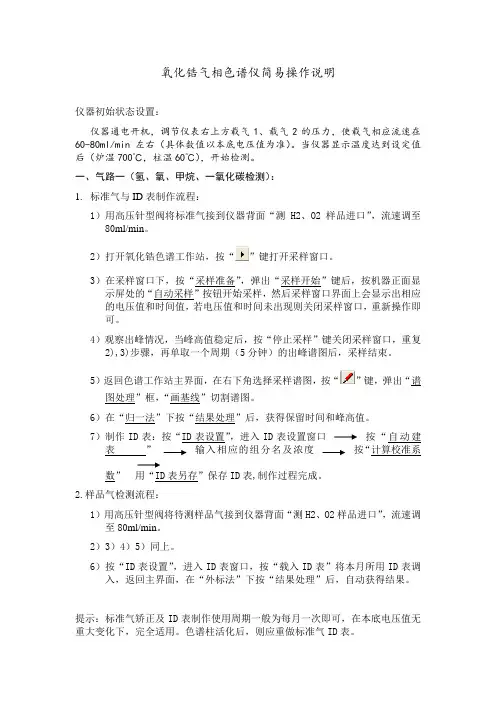

氧化锆气相色谱仪简易操作说明仪器初始状态设置：仪器通电开机，调节仪表右上方载气1、载气2的压力，使载气相应流速在60-80ml/min左右（具体数值以本底电压值为准）。
当仪器显示温度达到设定值后（炉温700℃，柱温60℃），开始检测。
一、气路一（氢、氧、甲烷、一氧化碳检测）：1.标准气与ID表制作流程：1）用高压针型阀将标准气接到仪器背面“测H2、O2样品进口”，流速调至80ml/min。
2）打开氧化锆色谱工作站，按“”键打开采样窗口。
3）在采样窗口下，按“采样准备”，弹出“采样开始”键后，按机器正面显示屏处的“自动采样”按钮开始采样，然后采样窗口界面上会显示出相应的电压值和时间值，若电压值和时间未出现则关闭采样窗口，重新操作即可。
4）观察出峰情况，当峰高值稳定后，按“停止采样”键关闭采样窗口，重复2),3)步骤，再单取一个周期（5分钟）的出峰谱图后，采样结束。
5）返回色谱工作站主界面，在右下角选择采样谱图，按“”键，弹出“谱图处理”框，“画基线”切割谱图。
6）在“归一法”下按“结果处理”后，获得保留时间和峰高值。
7）制作ID表：按“ID表设置”，进入ID表设置窗口按“自动建表”输入相应的组分名及浓度按“计算校准系数”用“ID表另存”保存ID表,制作过程完成。
2.样品气检测流程：1）用高压针型阀将待测样品气接到仪器背面“测H2、O2样品进口”，流速调至80ml/min。
2）3）4）5）同上。
6）按“ID表设置”，进入ID表窗口，按“载入ID表”将本月所用ID表调入，返回主界面，在“外标法”下按“结果处理”后，自动获得结果。
提示：标准气矫正及ID表制作使用周期一般为每月一次即可，在本底电压值无重大变化下，完全适用。
色谱柱活化后，则应重做标准气ID表。
二、气路二（总碳检测）：仪器设置：仪器右上方的氢气压力表调至2Mpa,然后在机器正面调节H2气针形阀使流量稳定在80ml/min 左右，按下机器左侧的绿色转化炉开关，屏幕显示转化炉温度达到380℃后，开始检测。
