通信原理脉冲编码调制

PCM（脉冲编码调制）介绍及PCM编码的原理摘要在数字通信信道中传输的信号是数字信号，数字传输随着微电子技术和计算机技术的发展，其优越性日益明显，优点是抗干扰强、失真小、传输特性稳定、远距离中继噪声不积累、还可以有效编码、译码和保密编码来提高通信系统的有效性，可靠性和保密性。

另外，还可以存储，时间标度变换，复杂计算处理等。

而模拟信号数字化属信源编码范围，当然信源编码还包括并/串转换、加密和数据压缩。

这里重点讨论模拟信号数字化的基本方法——脉冲编码调制，而模拟信号数字化的过程（得到数字信号）一般分三步：抽样、量化和编码。

本文讲述了PCM（脉冲编码调制）的简单介绍，以及PCM编码的原理，并分别对PCM的各个过程，如基带抽样、带通抽样、13折线量化、PCM编码以及PCM 译码进行了详细的论述，并对各过程在MATLAB7.0上进行仿真，通过仿真结果，对语音信号的均匀量化以及非均匀量化进行比较，我们得出非均匀量化教均匀量化更加有优势。

关键词：脉冲编码调制抽样非均匀量化编码译码AbstractIn the digital communication channel signal is digital signal transmission, digital transmission with the microelectronics and computer technology, its advantages become increasingly evident, the advantage of strong anti-interference, distortion, transmission characteristics of stable, long-distance relay is not the accumulation of noise Can also be effective encoding, decoding and security codes to improve the effectiveness of communications systems, reliability and confidentiality.Digitized analog signal range of source coding is, of course, also include the source code and / serial conversion, encryption and data compression. This focus on the simulation of the basic methods of digital signals - pulse code modulation, while the analog signal the digital process (to get digital signals) generally three steps: sampling, quantization and coding.This paper describes the PCM (pulse code modulation) in a brief introduction, and the PCM coding theory, and were all on the PCM process, such as baseband sampling, bandpass sampling, 13 line quantization, PCM encoding and decoding PCM a detailed Are discussed and the process is simulated on MATLAB7.0, the simulation results, the uniformity of the speech signal quantification and comparison of non-uniform quantization, we have come to teach non-uniform quantization advantage of more than uniform quantizationKeywords：Pulse Code Modulation Sampling Non-uniform quantization Coding Decoding目录1 前言 (1)2 PCM原理 (2)2.1 引言 (2)2.2 抽样(Sampling) (3)2.2.1. 低通模拟信号的抽样定理 (3)2.2.2 抽样定理 (4)2.2.3. 带通模拟信号的抽样定理 (7)2.3 量化（Quantizing） (8)2.3.1 量化原理 (8)2.3.2均匀量化 (10)2.3.3 非均匀量化 (11)2.4 编码（Coding） (18)2.5 译码 (24)2.6 PCM处理过程的其他步骤 (26)2.7 PCM系统中噪声的影响 (27)3 算例分析 (29)3.1 无噪声干扰时PCM编码 (30)3.2 噪声干扰下的PCM编码 (36)结论 (42)致谢 (43)参考文献 (44)附录 (45)1 前言数字通信系统中信道中传输的是数字信号，数字传输随着微电子技术和计算机技术的发展，其优越性日益明显，优点是抗干扰强、失真小、传输特性稳定、远距离中继噪声不积累、还可以有效编码、译码和保密编码来提高通信系统的有效性，可靠性和保密性。

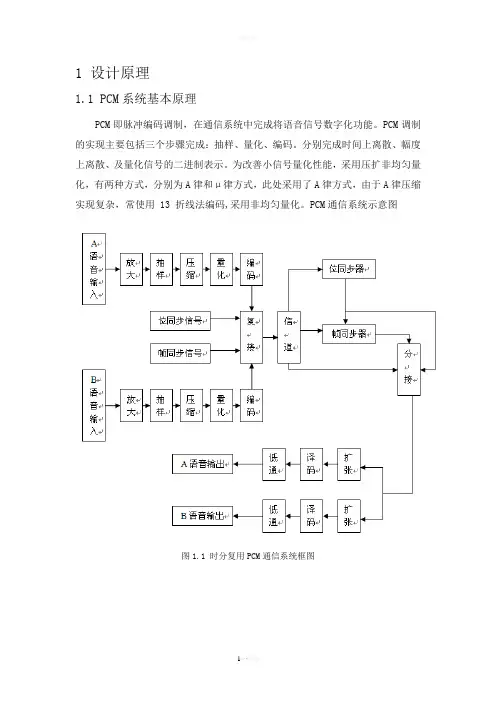

1 设计原理1.1 PCM系统基本原理PCM即脉冲编码调制，在通信系统中完成将语音信号数字化功能。

PCM调制的实现主要包括三个步骤完成：抽样、量化、编码。

分别完成时间上离散、幅度上离散、及量化信号的二进制表示。

为改善小信号量化性能，采用压扩非均匀量化，有两种方式，分别为A律和μ律方式，此处采用了A律方式，由于A律压缩实现复杂，常使用 13 折线法编码,采用非均匀量化。

PCM通信系统示意图图1.1 时分复用PCM通信系统框图1.2 抽样、量化、编码下面介绍PCM编码中抽样、量化及编码的原理：（1）抽样所谓抽样，就是对模拟信号进行周期性扫描，把时间上连续的信号变成时间上离散的信号。

该模拟信号经过抽样后还应当包含原信号中所有信息，也就是说能无失真的恢复原模拟信号。

它的抽样速率的下限是由抽样定理确定的。

（2）量化从数学上来看，量化就是把一个连续幅度值的无限数集合映射成一个离散幅度值的有限数集合。

模拟信号的量化分为均匀量化和非均匀量化。

由于均匀量化存在的主要缺点m t 是：无论抽样值大小如何，量化噪声的均方根值都固定不变。

因此，当信号()较小时，则信号量化噪声功率比也就很小，这样，对于弱信号时的量化信噪比就难以达到给定的要求。

通常，把满足信噪比要求的输入信号取值范围定义为动态范围，可见，均匀量化时的信号动态范围将受到较大的限制。

为了克服这个缺点，实际中，往往采用非均匀量化。

非均匀量化是根据信号的不同区间来确定量化间隔的。

对于信号取值小的区∆也小；反之，量化间隔就大。

它与均匀量化相比，有两个突间，其量化间隔v出的优点。

首先，当输入量化器的信号具有非均匀分布的概率密度（实际中常常是这样）时，非均匀量化器的输出端可以得到较高的平均信号量化噪声功率比；其次，非均匀量化时，量化噪声功率的均方根值基本上与信号抽样值成比例。

因此量化噪声对大、小信号的影响大致相同，即改善了小信号时的量化信噪比。

非均匀量化的实际方法通常是将抽样值通过压缩再进行均匀量化。

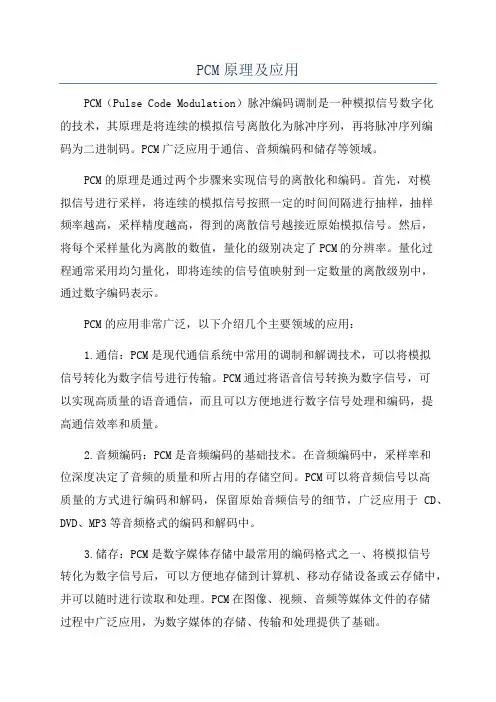

PCM原理及应用PCM（Pulse Code Modulation）脉冲编码调制是一种模拟信号数字化的技术，其原理是将连续的模拟信号离散化为脉冲序列，再将脉冲序列编码为二进制码。

PCM广泛应用于通信、音频编码和储存等领域。

PCM的原理是通过两个步骤来实现信号的离散化和编码。

首先，对模拟信号进行采样，将连续的模拟信号按照一定的时间间隔进行抽样，抽样频率越高，采样精度越高，得到的离散信号越接近原始模拟信号。

然后，将每个采样量化为离散的数值，量化的级别决定了PCM的分辨率。

量化过程通常采用均匀量化，即将连续的信号值映射到一定数量的离散级别中，通过数字编码表示。

PCM的应用非常广泛，以下介绍几个主要领域的应用：1.通信：PCM是现代通信系统中常用的调制和解调技术，可以将模拟信号转化为数字信号进行传输。

PCM通过将语音信号转换为数字信号，可以实现高质量的语音通信，而且可以方便地进行数字信号处理和编码，提高通信效率和质量。

2.音频编码：PCM是音频编码的基础技术。

在音频编码中，采样率和位深度决定了音频的质量和所占用的存储空间。

PCM可以将音频信号以高质量的方式进行编码和解码，保留原始音频信号的细节，广泛应用于CD、DVD、MP3等音频格式的编码和解码中。

3.储存：PCM是数字媒体存储中最常用的编码格式之一、将模拟信号转化为数字信号后，可以方便地存储到计算机、移动存储设备或云存储中，并可以随时进行读取和处理。

PCM在图像、视频、音频等媒体文件的存储过程中广泛应用，为数字媒体的存储、传输和处理提供了基础。

4.语音识别：PCM是语音识别中信号预处理的重要步骤。

在语音识别中，需要将语音信号转化为数字信号，并通过数字信号处理和分析来识别和理解语音内容。

PCM可以将连续的语音信号转换为数字信号，方便进行语音特征提取和语音模式识别，提高语音识别的准确率。

5.视频通信：PCM在视频通信中起到了重要的作用。

将模拟视频信号转化为数字信号后，可以方便地进行压缩和传输，并可以在接收端进行解码和显示。

脉冲编码调制PCM原理PCM原理与在电力通信中的应用PCM(Pulse Code Modulation) 脉码调制是实现语音信号数字化的一种方法。

是对模拟信号数字化的取样技术，将模拟语音信号变换为数字信号的编码方式，特别是对于音频信号。

PCM 对信号每秒钟取样8000 次；每次取样为8 个位，总共64 kbps。

取样等级的编码有二种标准。

北美洲及日本使用Mu-Law 标准，而其它大多数国家使用A-Law 标准。

一．PCM基本工作原理数字程控调度机PCM脉码调制就是把一个时间连续、取值连续的模拟信号变换成时间离散、取值离散的数字信号后在信道中传输。

脉码调制就是对模拟信号先抽样，再对样值幅度量化、编码的过程,国际标准化的PCM码组（电话语音）是用八位码组代表一个抽样值。

编码后的PCM 码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。

预滤波是为了把原始语音信号的频带限制在300－3400Hz左右，所以预滤波会引入一定的频带失真。

1 抽样(Samping)抽样是把模拟信号以其信号带宽2倍以上的频率提取样值，变为在时间轴上离散的抽样信号的过程。

例如，话音信号带宽被限制在0.3～3.4kHz内，用8kHz的抽样频率（fs），就可获得能取代原来连续话音信号的抽样信号。

对一个正弦信号进行抽样获得的抽样信号是一个脉冲幅度调制（PAM）信号。

对抽样信号进行检波和平滑滤波，即可还原出原来的模拟信号。

抽样必须遵循奈奎斯特抽样定理，离散信号才可以完全代替连续信号。

低通连续信号抽样定理内容：一个频带限制在赫内的时间连续信号,若以的间隔对它进行等间隔抽样，则将被所得到的抽样值完全确定。

语音信号经过抽样变成一种脉冲幅度调制（PAM）信号。

取样是应注意以下几点:a取样矩形脉冲要尽量窄，尽可能接近瞬时取样过程；b为了保证在接受端能满意的恢复出信息，取样速率必须大于最高频率的两倍；c为了使输出的信息成为合格的信息限带信号，在取样以前，先经过一个上限为W的低通滤波器，以便)(tm中所包含的高于W的那些谐波成分。

PCM通信原理PCM（脉冲编码调制）是一种数字通信技术，通过将模拟信号转换为数字信号进行传输和处理。

PCM通信原理涉及信号采样、量化、编码和解码等过程。

首先是信号采样。

模拟信号具有连续性，为了进行数字处理，需要将其转换为离散的数字信号。

采样是将连续信号在一定时间间隔内进行测量和采集，将其转换为离散的采样值。

采样间隔应根据信号的最高频率进行抽样，常用的采样频率是原始信号的两倍以上。

接下来是量化。

采样得到的信号是连续的模拟量，需要将其转换为离散的数字量。

量化是指给采样获得的连续值分配一些近似的离散值，将其映射到特定的量化级别。

量化级别的数量取决于所使用的ADC（模数转换器）的分辨率。

较高的分辨率可以提供更好的信号质量，但同时会增加存储和传输的成本。

然后是编码。

在PCM中，通过将量化后的信号映射到一组固定的二进制位来进行编码。

每个量化级别分配一个特定的二进制代码。

编码的目的是将数字信号以一种可传输和可存储的形式表示出来。

不同的编码方案有不同的优缺点，例如二进制编码、格雷编码等。

最后是解码。

在接收端，需要对收到的二进制编码进行解码，恢复出原来的模拟信号。

解码过程是编码过程的逆过程，通过将二进制码映射回对应的量化级别，并进行逆量化，即可恢复原始信号。

解码后的信号再经过滤波和重构等处理，可以恢复出最初的模拟信号。

然而，PCM也存在一些限制。

它需要较高的采样频率和分辨率，以实现高质量的信号重建。

这将导致信号处理和传输的开销增加。

此外，PCM对信号带宽的要求较高，对于较宽频带的信号，需要更高的采样频率来保证采样定理的有效性。

实验二脉冲编码调制与解调实验一、实验目的1．掌握脉冲编码调制与解调的原理。

2．掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。

3．了解脉冲编码调制信号的频谱特性。

4．了解大规模集成电路TP3067的使用方法。

二、实验内容1．观察脉冲编码调制与解调的结果，观察调制信号与基带信号之间的关系。

2．改变基带信号的幅度，观察脉冲编码调制与解调信号的信噪比的变化情况。

3．改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况。

4．观察脉冲编码调制信号的频谱。

三、实验器材1.信号源模块2.模拟信号数字化模块3.终端模块（可选）4.频谱分析模块5.20M双踪示波器一台6.音频信号发生器（可选）一台7.立体声单放机（可选）一台8.立体声耳机一副9.连接线若干四、实验原理模拟信号进行抽样后，其抽样值还是随信号幅度连续变化的，当这些连续变化的抽样值通过有噪声的信道传输时，接收端就不能对所发送的抽样准确地估值。

如果发送端用预先规定的有限个电平来表示抽样值，且电平间隔比干扰噪声大，则接收端将有可能对所发送的抽样准确地估值，从而有可能消除随机噪声的影响。

脉冲编码调制（PCM）简称为脉码调制，它是一种将模拟语音信号变换成数字信号的编码方式。

脉码调制的过程如图8-1所示。

PCM主要包括抽样、量化与编码三个过程。

抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。

国际标准化的PCM码组（电话语音）是八位码组代表一个抽样值。

编码后的PCM码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。

预滤波是为了把原始语音信号的频带限制在300－3400Hz左右，所以预滤波会引入一定的频带失真。

图8-1 PCM 调制原理框图在整个PCM 系统中，重建信号的失真主要来源于量化以及信道传输误码，通常，用信号与量化噪声的功率比，即信噪比S/N 来表示，国际电报电话咨询委员会（ITU-T ）详细规定了它的指标，还规定比特率为64kb/s ，使用A 律或μ律编码律。
