《结构力学(1)》模拟试题二

结构力学(1)(高起专)单选题1. 图示体系的几何组成为_____。

(6分)(A) 几何不变，无多余联系(B) 瞬变(C) 几何不变，有多余联系(D) 常变参考答案：C2. 下图所示平面杆件体系为_____。

(6分)(A) 几何不变，无多余联系(B) 瞬变(C) 几何不变，有多余联系(D) 常变参考答案：C3. 下图所示平面杆件体系为_____。

(6分)(A) 几何不变，无多余联系参考答案：A4. 下图所示平面杆件体系为_____。

(6分)(A) 几何不变，无多余联系(C) 几何不变，有多余联系(D) 常变参考答案：A5. 下图所示平面杆件体系的自由度为_____。

(6分)(A) -10(B) -14(C) 10(D) 14参考答案：B6. 下图所示平面杆件体系的自由度为_____。

(6分)(A) -6参考答案：A判断题7. 三刚片用三个铰两两相联必成为几何不变体系。

(5分)正确错误参考答案：错误解题思路：8. 一根链杆有1个约束，一个铰支座有2个约束，一个固定支座有3个约束，一个定向支撑2个约束。

(5分)正确错误参考答案：正确解题思路：9. 图示体系为无多余约束的几何不变体系。

(6分)正确错误解题思路：10. 图示体系为无多余约束的几何不变体系。

(6分)参考答案：错误解题思路：11. 原为几何可变体系，经微小位移后又成为几何不变的体系称为瞬变体系。

(6分)正确错误参考答案：正确解题思路：12. 图示体系计算自由度为-1。

(6分)正确错误参考答案：正确解题思路：填空题13. 选取结构计算简图时，一般要进行杆件简化、___(1)___ 简化、结点简化和___(2) ___ 简化。

(5分)(1).参考答案:支座(2).参考答案:荷载14. 分析平面杆件体系的几何组成常用的规律是两刚片法则、___(3)___ 和二元体法则。

(5分)(1).参考答案:三刚片法则15. 建筑物中用以支承荷载的骨架部分称为___(4)___ 。

结构力学模拟试题（二）一、计算如图所示桁架的支座反力及1，2杆的轴力。

5kN5kN5kN二、P=1在如图所示的静定多跨梁ABCD上移动。

（1）作截面E的弯矩影响线；（2）画出使M E达最大值和最小值时可动均布荷载的最不利布置；（3）当可动均布荷载q=5kN/m时，求M Emax的值。

1m 2m 2m 2m三、计算如图所示刚架支座A的水平位移，EI=常数。

2kN/m四、用力法计算如图所示刚架，画M图，EI=常数。

DEI 6mA B CEI 2EI6m 6m五、画出用位移法计算如图(a)所示刚架结点B的角位移，EI=常数。

固端弯矩表如图（b）(a) A C D (b)q4EI 3EI4kN/m EI 6mA BB lM F AB=－ql2/88m 6m六、用力矩分配法计算如图（a）所示连续梁，画M图，EI=常数。

固端弯矩表如图(b)所示。

(a) (b)2kN·m 8kN q A2EI B EI C EI D A BlP4m 8m 3m 3m M F AB=－1/12·ql 2M F BA =1/12·ql 2A P Bl/2 l/2M F AB=－3/16Pl结构力学模拟试题（二）答案一、解：1、求支座反力由∑M A=0得Y B×4－5×3－5×6－5×9=0 即Y B=22.5kN( )由∑Y=0 得Y A=－22.5kN( )由∑X=0 得X A=15KN( )2、求1、2杆的轴力沿CE、CF、DF杆截开，并取上面部分，由∑M F=0得，N1×4－5×3=0，即N1=3。

75KN（受拉）由∑X=0 得，N2X=10KN,即N2=5 N2X /4=12.5KN（受拉）二、解：1、M E的影响线（m）2/32/3 2/32、M Emax的最不利布置如图（a）；M E min最不利布置如图（b）；(a)(b)3、M Emax=∑qω=5×1/2×2/3×3=5kN·m三、解：1、在A支座加单位水平力P=12、作M1图，如图（a）；作M P图，如图（b）（a）(b)66 36 9M1(m) M P(m)3、计算△：△=∑ω·y0/EI=（ω1y1＋ω2y2）/EI=(36×1/3×6×6×3/4＋1/2×6×27×4)/EI=648/EI( )四、解、1、一次超静定，基本体系和基本未知量，如图（a）2、列力法方程：δ11•x1＋△1P=03、作M1图，如图（b）；作M P图，如图（c）4、计算δ11、△1Pδ11=1/2EI×1/2×6×6×4＋1/EI×6×6×6=252/EI△1P=1/EI×6×36×6=1296/EI5、解方程：X1=－△1P/δ11=－1296/252=－5.14kN6、作M图，如图（d）(a) (b)基本体系M1(m)6x1 6 x1(c) (d)36 M P(kN·m) 36 M(kN·m)30.86五、解：（1）确定基本体系和基本未知量，如图（a）（2 ）计算k11,作M1图，如图（a）结点C：∑M C=0k11=3i CA＋3i CB＋4i CD=3×4EI/8＋3×EI/6＋4×3EI/6=4EI(3 ) 计算F1P，作M P图，如图（b）M F CB=－1/8×4×62=18kN·mF1P－18=0, F1P=18kN·m( 4 ) 解方程：k11△1＋F1P=0 △1=－F1P/ k11=－18/4EI=－4.5/EI六、解：（1）计算转动刚度与分配系数（令EI=1）S BA=4i BA=4×1/4=1,S BC=4i BC=4×2/8=1, S CB=4i CB=4×2/8=1,S CD=3i CD=3×3/6=1.5 μBA=0.5,μBC=0.5, μCB=0.4, μCD=0.6(2)计算固端弯矩：M F BC=－M F CB=－1/12×ql2=－1/12×3×82=－64(kN·m)M F CD=－3/16×Pl=－3/16×8×6=－9(kN·m)(3)分配与传递：0.5 0.5 0.4 0.6－16 ＋16 －9－1.4 －2.8 －4.24.35 8.7 8.7 4.35－0.87 －1.74 －2.590.22 0.44 0.44 0.22－0.09 －0.134.57 9.14 －9.13 15.94 －15.94(4)画M图(kN·m)9.14 (24)(12)4.57 4.0311.46。

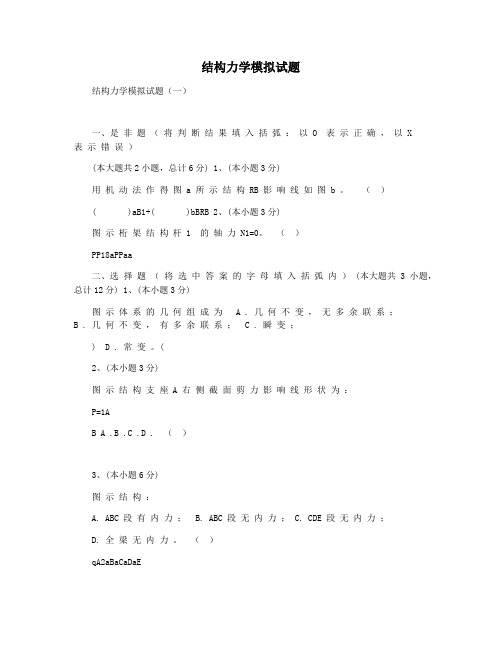

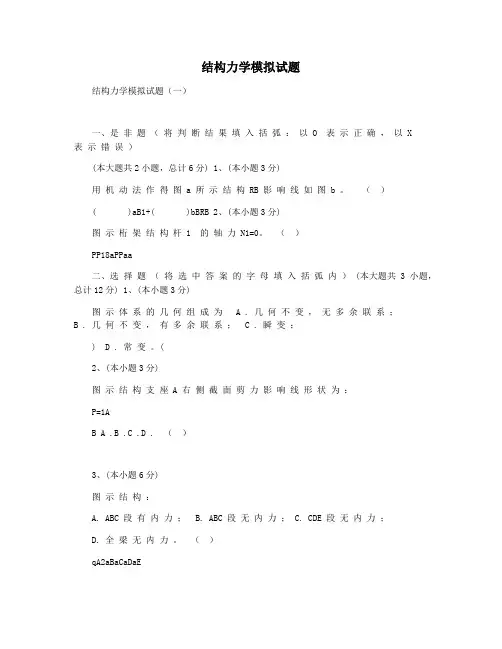

结构力学模拟试题结构力学模拟试题（一）一、是非题（将判断结果填入括弧：以 O 表示正确，以 X表示错误）(本大题共2小题，总计6分) 1、(本小题3分)用机动法作得图 a 所示结构 RB 影响线如图 b 。

（）( )aB1+( )bBRB 2、(本小题3分)图示桁架结构杆 1 的轴力 N1=0。

（）PP18aPPaa二、选择题（将选中答案的字母填入括弧内） (本大题共3小题，总计12分) 1、(本小题3分)图示体系的几何组成为 A . 几何不变，无多余联系；B . 几何不变，有多余联系；C . 瞬变；) D . 常变。

(2、(本小题3分)图示结构支座 A 右侧截面剪力影响线形状为：P=1AB A .B .C .D . （）3、(本小题6分)图示结构：A. ABC 段有内力；B. ABC 段无内力；C. CDE 段无内力；D. 全梁无内力。

（）qA2aBaCaDaE三、填充题（将答案写在空格内） (本大题共3小题，总计16分) 1、(本小题5分)图示结构， EI = 常数，各杆长为 l。

D 点的水平位移为 ___ _。

（）MD 2、(本小题5分)在图示移动荷载作用下， a 杆的内力最大值等于 __________ 。

ad/2d/2dP=1dd3、(本小题6分)图示简支梁 C 点竖向位移为 ____________, 方向为 __________ 。

22qaqEI2aC2a四、( 本大题4分 )试分析图示体系的几何组成。

五、( 本大题5分 )分析图示体系的几何组成。

六、( 本大题7分 )作图示结构的Ｍ图。

10kN3m5kN/M3m2m4m七、( 本大题10分 )求图示多跨静定梁承受移动荷载时， B 左截面的剪力最小值 Qmin.6kN6mB6m6kN6mK4m4m6kN八、( 本大题12分 )图示桁架下弦各杆温度均升高t℃，已知材料线膨胀系数为 ? ，试求由此引起的结点 D 的竖向位移 ?DV。

AD6×3m=18m九、( 本大题12分 )B4m求图示结构 D 截面的转角 ?D ， EI = 常数。

《结构力学》第01章在线测试第一题、单项选择题（每题1分，5道题共5分）1、结构力学的研究对象是A、单根杆件B、杆件结构C、板壳结构D、实体结构2、板的厚度A、远远大于它的长和宽B、远远小于它的长和宽C、等于它的长和宽D、与它的长和宽是同一量级的3、可动铰支座有几个约束反力分量A、一个B、两个C、三个D、四个4、滑动支座有几个约束反力分量？A、一个B、两个C、三个D、四个5、固定端支座有几个约束反力分量？A、一个B、两个C、三个D、四个第二题、多项选择题（每题2分，5道题共10分）1、为了保证结构既经济又安全，要计算结构A、强度B、刚度C、稳定性D、内力E、位移2、铰结点的约束特点是A、约束的各杆端不能相对移动B、约束的各杆端可相对转动C、约束的各杆端不能相对转动D、约束的各杆端可沿一个方向相对移动E、约束的各杆端可相对移动3、可动铰支座的特点是A、约束杆端不能移动B、允许杆端转动C、只有一个约束力偶D、允许杆端沿一个方向移动E、只有一个反力4、固定端支座的特点是A、不允许杆端移动B、只有一个反力C、允许杆端转动D、不允许杆端转动E、有两个反力和一个反力偶5、固定铰支座有几个约束几个约束反力？A、两个约束B、两个约束反力分量C、三个约束D、三个约束反力分量E、无法确定第三题、判断题（每题1分，5道题共5分）1、杆系结构中的构件的长度远远大于截面的高和宽。

正确错误2、为了保证结构既经济又安全，要对结构进行刚度计算。

正确错误3、铰结点的约束各杆端不能相对移动，但可相对转动。

正确错误4、固定铰支座的约束反力可用一个大小、方向均未知的力表示。

正确错误5、刚结点可以传递轴力，可以传递剪力，不能传递力矩。

正确错误《结构力学》第02章在线测试第一题、单项选择题（每题1分，5道题共5分）1、两刚片用一个单铰和过该铰的一根链杆相连组成A、瞬变体系B、有一个自由度和一个多余约束的可变体系C、无多余约束的几何不变体系D、有两个多余约束的几何不变体系2、两刚片用三根平行且等长的链杆相连组成A、瞬变体系B、常变体系C、无多余约束的几何不变体系D、有两个多余约束的几何不变体系3、两个刚片用三根不平行也不交于一点的链杆相连，组成A、常变体系B、瞬变体系C、有多余约束的几何不变体系D、无多余约束的几何不变体系4、用铰来连接四个刚片的结点叫什么？A、单铰结点B、不完全铰结点C、复铰结点D、组合结点5、固定铰支座有几个约束？A、一个B、两个C、三个D、四个第二题、多项选择题（每题2分，5道题共10分）1、静定结构的A、自由度小于零B、自由度等于零C、多余约束数等于零D、计算自由度小于零E、计算自由度等于零2、建筑结构可以是A、无多余约束的几何不变体系B、有多余约束的几何不变体系C、几何瞬变体系D、几何常变体系E、几何可变体系3、不能作为建筑结构使用的是A、无多余约束的几何不变体系B、有多余约束的几何不变体系C、几何瞬变体系D、几何常变体系E、几何可变体系4、一个单铰A、可减少体系两个自由度B、可减少体系一个自由度C、可减少体系三个自由度D、相当于一个约束E、相当于两个约束5、列论述正确的是A、几何常变体系一定无多余约束B、静定结构一定无多余约束C、有多余约束的体系一定是超静定结构D、有多余约束的体系一定是几何不变体系E、几何瞬变体系都有多余约束第三题、判断题（每题1分，5道题共5分）1、建筑结构的自由度等于零。

结构力学试题一、对下图所示平面杆件体系作几何组成分析。

（9分）二、计算下图所示静定组合结构，求出链杆轴力并画出梁式杆的M图和Q图。

（24分）三、下图对称刚架受反对称荷载作用，试取一半结构，用力法计算该刚架，并画出其M图。

（18分）四、图示刚架支座E产生沉降a，用位移法计算此刚架，并画出其M图。

（17分）五、用力矩分配法计算下图所示超静定刚架，并画出其M 图。

（17分）六、利用影响线求下图所示三跨静定梁D 支座的反力D R 。

（用其它方法不得分）。

（5分）结构力学试题参考答案及评分标准一、分析：基础以上部分与基础之间，用三根不交于一点也不完全平行的链杆相连，可只分析基础以上部分。

铰接ADF ∆和CDF ∆铰接BEG ∆和CEG ∆ 此体系几何不变，无多余约束。

二、解：先求出支座反力为 kN Y Y kN Y B A B 5.75.21010,5.28210=-=-==⨯=取出CGEB 部分为隔离体，其受力如右下图所示，由∑=0Cm024=⨯-⨯DE B S Y（1分）（2分） （2分） （1分） （3分）（2分）（2分）kN S DE 5=再以E 结点为对象，其受力如下图所示，由∑∑==0,0Y X45cos 045sin =+=-BE EG DE BE S S S S解出 kN S kN S EG BE 5,07.7-==（压）根据结点的对称性知kN S S kN S S EG DF BE AD 5,07.7-====（压）将梁式杆上引起弯矩和剪力的荷载标示如下图，再作出其弯矩图和剪力图。

三、解：此对称刚架受反对称荷载作用，取一半结构及其力法基本结构如下图：画出基本结构的P M 和1M 如下：（1分）（2分）（2分）（2分）（3分）（3分）（2分）（2分）（2分）（2分）EIl l l l l l l EI 2472223222211311=⎪⎭⎫ ⎝⎛⨯⨯+⨯⨯⨯⨯⨯=δEIql l ql l l l ql EI P122832222114221-=⎪⎪⎭⎫ ⎝⎛⨯⨯⨯+⨯⨯⨯-⨯=∆ 721111qlX P=∆-=δ 由11M X M M P +=得此刚架的弯矩图如下图所示。

结构力学(1)(高起专)填空题1. 图示体系的计算自由度为___(1)___ 。

(5分)(1). 参考答案: 12. 相同跨度，相同外荷载的三铰拱截面上的弯矩比简支梁上的小，是由于___(2)___ 的存在。

(5分) (1). 参考答案: 推力3. 图示桁架有___(3)___ 根零杆。

(5分)(1). 参考答案: 74. 如图所示虚力状态可求___(4)___ 。

(5分)(1). 参考答案: A,B两点的相对线位移单选题5. 静定结构的内力计算与_____。

(5分)(A) EI无关(B) EI相对值有关(C) EI绝对值有关(D) E无关，I有关参考答案：A6. 图示结构中的反力H_____。

(5分)(A) M/L(B) -M/L(C) 2M/L(D) -2 M/L参考答案：B7. 用图乘法求位移的必要条件之一是_____。

(5分)(A) 单位荷载下的弯矩图为一直线；(B) 所有杆件EI为常数且相同；(C) 结构可分为等截面直杆段；(D) 结构必须是静定的。

参考答案：C8. 图示体系为_____。

(5分)(A) 几何不变无多余约束(B) 几何不变有多余约束(C) 几何常变(D) 几何瞬变参考答案：A问答题9. 作如图所示两跨梁的弯矩图和剪力图。

(20分)参考答案：先求支座反力，再计算链杆轴力，其中AC、BC为梁式杆，其余均为二力杆，作截面Ⅰ－Ⅰ，过铰C和链杆D，如图(a)所示，取左半部分为隔离体，如图(b)所示，计算DE杆轴力和铰C的约束力，再由D结点的平衡条件求AD和DF两根杆的轴力。

取AFC为隔离体，如图(c)所示，求F截面的内力，根据对称性可得G截面的内力。

做M、Q、N图分别见图(d)、(e)、(f)。

(a)(b) (c)。

第一章测试1.定向支座是否可以转动？A:可以B:不可以答案:B2.结构力学以（）结构为研究对象？A:实体B:杆件C:板壳答案:B3.结构分析要考虑哪些基本方程？A:物理方程B:本构方程C:几何方程D:力的平衡方程答案:ABCD4.常见的杆件间的连接有哪几种？A:组合结点B:定向结点C:铰结点D:刚结点答案:ABCD5.定向结点的约束反力有几组？A:1B:3C:2答案:C6.结构力学中的链杆支座，又叫做（）。

A:定向支座B:固定支座C:滚轴支座D:铰支座答案:C7.截断组合结点的杆件，有（）组约束力？A:3B:不确定C:1D:2答案:B8.动力荷载随时间迅速变化，使结构产生显著的加速度，因此（）的影响不能忽略。

A:弹力B:重力C:惯性力答案:C第二章测试1.图中链杆1和2的交点O可视为虚铰。

（）A:对B:错答案:B2.几何不变且无多余约束的体系其自由度必定为零。

（）A:错B:对答案:B3.瞬变体系中一定有多余的约束存在。

（）A:对B:错答案:A4.下列说法正确的是：（）A:结构的制造误差不会产生内力B:静定结构一定无多余联系C:几何可变体系一定无多余联系D:有多余联系的体系是超静定结构答案:B5.图中的四种铰连结是复铰的是：( )A:图AB:图DC:图BD:图C答案:D6.判断体系几何不变还是可变的前提条件是（）。

A:把杆件刚度看作无限大B:不考虑材料应变C:把杆件刚度看作有限大D:考虑材料应变答案:AB7.分析图中体系的几何构造时可以先去掉二元体DFE。

（）A:错B:对答案:A8.如图所示体系是几何不变体系。

（）A:对B:错答案:B9.图示体系是几何_____体系。

A:常变B:不变，有一个多余约束C:瞬变D:不变且无多余约束答案:B10.图中的哪一个不是二元体(或二杆结点)：( )A:图CB:图AC:图BD:图D答案:A11.图示体系的几何组成为：( )A:无多余约束几何不变体系B:瞬变体系C:常变体系D:有多余约束几何不变体系答案:D12.如果体系的计算自由度小于或等于零，那么体系一定是几何不变体系。

结构力学相关知识模拟试题及参考答案一、单选题（共80题，每题1分，共80分）1、消防器材的周期性检查应由（）牵头开展。

A、建设单位B、委外单位C、施工单位D、属地单位正确答案：D2、清理疏散平台板缝，用铲子在灰桶中调制（）并对平台板接缝填缝，确保平台板平顺，粘结牢固，接缝处无高差。

A、砂浆B、河沙C、混凝土D、水泥正确答案：A3、地铁根据其功能、（）、设置位置的不同划分成车站、区间和车辆段（停车场）三个部分。

A、规模B、工艺C、使用要求D、造价正确答案：C4、轨顶风道材料劣化导致混凝土酥松、起鼓，存在掉块的可能性，剥落剥离区域直径75mm~150mm的健康度评价为（）。

A、告警B、均衡C、良好D、预警正确答案：D5、区间疏散平台附属结构（栏杆等）发生松动、位移，夜间停运后，应进行（）A、目视检查B、部件更换C、临时绑扎D、永久固定正确答案：D6、因设施设备、外部环境因素、自然灾害以及客流等原因，预计将要发生Ⅰ级突发事件，事件会随时发生，事态正在不断蔓延为（）A、红色预警B、蓝色预警C、橙色预警D、黄色预警正确答案：A7、（）是用设置在钢盆中的橡胶板承压和转动，用聚四氟乙烯板和不锈钢板之间的平面滑动来适应桥梁的位移要求。

A、球型钢支座B、盆式钢支座C、盆式橡胶支座D、球型橡胶支座正确答案：C8、使用灭火器扑救火灾时要对准火焰（）喷射。

A、上部B、中部C、外围D、根部正确答案：D9、现场使用的照明灯具与简单燃物的距离不得小于（）米，A、6B、5C、4D、2正确答案：B10、采用新奥法（浅埋暗挖法）施工的隧道，一般均采用（）断面的结构型式。

A、圆形B、矩形框架C、马蹄形D、弧形正确答案：C11、《安全红线管理办法》规定，以下不属于通用安全红线的是（）。

A、未经确认，擅自撤除与作业相关的安全防护条件B、擅自存放易燃易爆品C、违规进入轨行区D、超范围或未经许可擅自施工、维修作业正确答案：D12、钢筋混凝土管片的耐压性和（）都比较好，刚度大，由其组成的衬砌防水性能有保证。

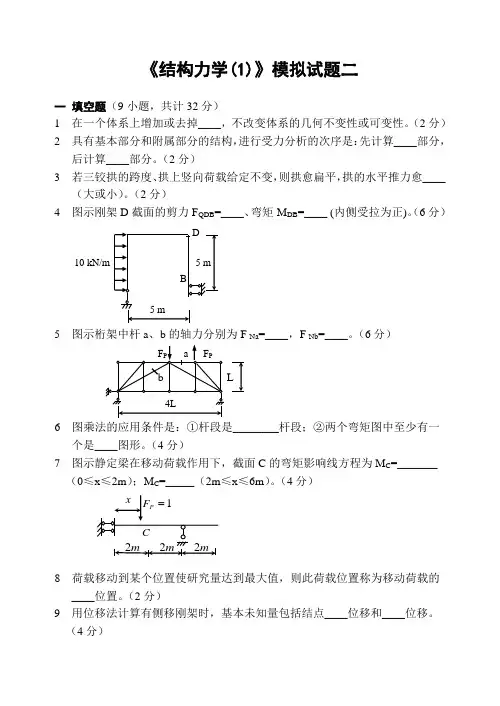

《结构力学(1)》模拟试题二一 填空题（9小题，共计32分）1 在一个体系上增加或去掉____，不改变体系的几何不变性或可变性。

（2分）2 具有基本部分和附属部分的结构，进行受力分析的次序是：先计算____部分，后计算____部分。

（2分）3 若三铰拱的跨度、拱上竖向荷载给定不变，则拱愈扁平，拱的水平推力愈____（大或小）。

（2分）4 图示刚架D 截面的剪力F QDB =____、弯矩M DB =____ (内侧受拉为正)。

（6分）5 图示桁架中杆a 、b 的轴力分别为F Na =____，F Nb =____。

（6分）6 图乘法的应用条件是：①杆段是________杆段；②两个弯矩图中至少有一个是____图形。

（4分）7 图示静定梁在移动荷载作用下，截面C 的弯矩影响线方程为M C =_______（0≤x ≤2m ）；M C =_____（2m ≤x ≤6m ）。

（4分）8 荷载移动到某个位置使研究量达到最大值，则此荷载位置称为移动荷载的____位置。

（2分）9 用位移法计算有侧移刚架时，基本未知量包括结点____位移和____位移。

（4分）二 选择题（4小题，共计18分）1 图示多跨静定梁截面C 的弯矩M C =____ 。

（5分）(A))(4下拉a F P (B) )(下拉2a F P (C) )(下拉43a F P (D) )(上拉4a F P 2 图示桁架中K 型结点处，杆b 轴力为F Nb =____。

（5分）FF F(A) 0 (B) P F 22- (C) P F 2 (D) P F 2- (E) P F 223 图示结构用力法计算时，不能选作基本结构的是______。

4 图示对称结构在对称荷载作用下取半边结构计算时，其等代结构为图____。

三分析计算题（4小题，共计50分）1 分析图示体系的几何组成，说明分析过程并作出结论。

(5分)2 作图示简支梁M C、F QC影响线，并求图示移动荷载作用下截面Ｃ的最大弯矩值。
