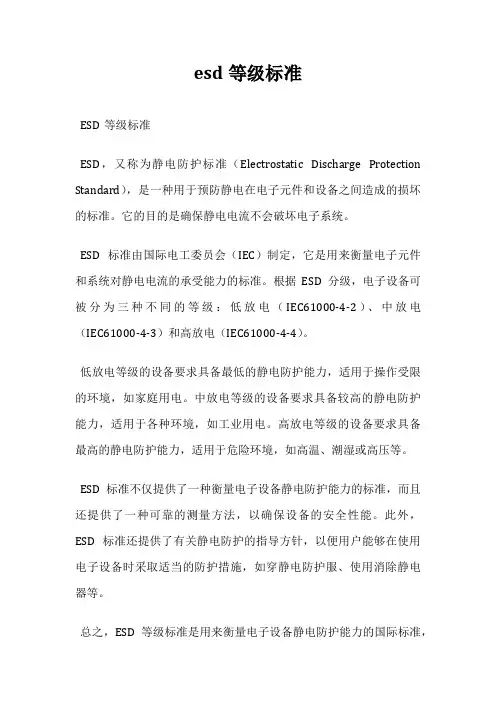

esd等级标准
ESD等级标准
ESD，又称为静电防护标准（Electrostatic Discharge Protection Standard），是一种用于预防静电在电子元件和设备之间造成的损坏的标准。
它的目的是确保静电电流不会破坏电子系统。
ESD标准由国际电工委员会（IEC）制定，它是用来衡量电子元件和系统对静电电流的承受能力的标准。
根据ESD分级，电子设备可被分为三种不同的等级：低放电（IEC61000-4-2）、中放电（IEC61000-4-3）和高放电（IEC61000-4-4）。
低放电等级的设备要求具备最低的静电防护能力，适用于操作受限的环境，如家庭用电。
中放电等级的设备要求具备较高的静电防护能力，适用于各种环境，如工业用电。
高放电等级的设备要求具备最高的静电防护能力，适用于危险环境，如高温、潮湿或高压等。
ESD标准不仅提供了一种衡量电子设备静电防护能力的标准，而且还提供了一种可靠的测量方法，以确保设备的安全性能。
此外，ESD标准还提供了有关静电防护的指导方针，以便用户能够在使用电子设备时采取适当的防护措施，如穿静电防护服、使用消除静电器等。
总之，ESD等级标准是用来衡量电子设备静电防护能力的国际标准，
它提供了一种可靠的测量方法，以确保设备的安全性能，同时也为用户提供了有关静电防护的指导方针。
国内外电子防静电标准技术差异性的探讨本章仅对各标准体系及技术不同方面进行探讨，对技术缺陷提出改进建议，同时提出其发展趋势。
（1）标准体系适用范围美国ANSA/ESD S20.20《静电放电控制程序》、国际电工委员会IEC61340《静电》是涵盖了电子产品设计、制造、使用、维护、存储、运输等，并汇集产品、工程、技术、培训、质量体系及认证等方面内容的完整和综合性的标准体系，是电子静电防护的纲领性文件，被国际所通用。
当前国际各国涉及静电敏感电子产品的贸易、技术、质量、认证等方面工作，基本是依据这两个标准体系。
我国标准（GB)、军标（GJB)、电子行业标准（SJ）尚无形成各自完整的防静电标准体系，都是产品、技术要求、质量检验、培训或是其它单一内容标准，存在适用范围窄、不系统、相互不衔接、不能作为开展防静电质量体系认证的依据、与国际接轨不够等诸多问题，在推广使用中存在很大局限性。
目前我国急需制定出象ANSI/ESD S20.20或IEC61340-5-1那样综合性并与国际接轨的国家或电子行业防静电体系标准，以指导IT企业相关工作。
（2）重要技术比较及改进1）静电防护材料的划分ANSA/ESD S20.20《静电放电控制程序》、IEC61340《静电》等标准将静电防护材料分为：静电耗散、导静电、静电屏蔽、低起电性四种类型，并对其技术参数做了统一规定。
我国标准（包括国标、军标、电子行业标准）对静电耗散、导静电、静电屏蔽材料参照 ANSA/ESD S20.20、IEC61340等做了划分（国内各标准对技术参数划分存在不一致的问题），对低起电性材料尚无规定。
低起电性材料在实际工作中大量使用和出现，有些材料成本很低，能大幅降低防静电硬件系统成本。
O 低起电性材料种类及耗散静电原理低起电性材料大致有三类：第一类为吸湿性较强的物体，象木材、纯棉布、含木纤维的纸壳或是加入表面活性剂的材料等。
这类材料在环境湿度较高的环境中（50%RH以上），通过水分子耗散静电；第二类为两种摩擦带电序列不同物体编织或组合的材料，当受到其它物体摩擦时，两种不同物质产生正、负静电荷，通过其间电晕放电消散静电。
esd静电防护管理体系随着现代电子技术的不断发展，电子产品在我们生活中的应用越来越广泛。
然而，静电带来的潜在威胁也越来越明显。
为了有效预防和控制静电所带来的风险，企业和组织需要建立ESD静电防护管理体系。
一、引言ESD（Electrostatic Discharge）即静电放电，是指当两个物体之间由于电荷失衡而产生的突然放电现象。
静电放电不仅可能引起明火或爆炸，还有可能对电子产品产生损害。
因此，建立一个科学有效的ESD静电防护管理体系至关重要。
二、概述ESD静电防护管理体系的核心目标是确保电子产品的品质和可靠性，同时保护人员、设备和环境的安全。
该体系覆盖了从设计、生产到使用、维护的全过程。
三、体系要素1. 静电防护计划：制定确保静电防护工作的具体目标和管理措施。
计划应明确责任部门、人员和时间表，并包括必要的培训和宣传活动。
2. 静电防护组织：建立专门的静电防护组织，负责制定规章制度、采购合格防护设备、提供培训和技术支持等工作。
3. 静电防护培训：培训是确保静电防护体系有效运行的关键。
通过定期培训，提高员工对静电防护的认识和技能，从而降低静电风险。
4. 静电防护检测与评估：定期对环境、设备和人员进行静电防护检测和评估，确保符合相关标准和要求。
并及时纠正和改进存在的问题。
5. 静电防护设备与工具：选用符合要求的静电防护设备和工具，如防静电服、防静电手套等。
确保其性能稳定和使用可靠。
6. 静电控制措施：包括静电接地、静电屏蔽、防静电包装等措施。
通过控制和减少静电产生和积聚，降低静电放电的风险。
7. 静电事件处理：建立静电事件处理机制，在静电事故发生时，能够迅速有效地进行处理和纠正，避免事故的扩大和重复发生。
四、关键控制点1. 静电防护区域：根据不同的风险等级，划定合适的静电防护区域，并配置相应的控制设备和工具。
禁止非授权人员进入。
2. 静电接地系统：确保良好的接地状态，及时排除接地故障，确保静电电荷能够安全有效地释放。
新版esd标准
新版的ESD标准是GB，该标准规定于2021年8月1日开始实施生效。
该标准规定抗静电电阻值高于100kΩ且小于等于1000MΩ，即100kΩ<电阻值≤1000MΩ，也可转换为10Ω<电阻值≤10Ω。
根据GB/T里的抗静电性
能测试方法，检测过程中对防静电安全鞋温度、湿度和储放时长有严格管理。
此外，随着高速互联网操作的需求，大型、高引脚数（> 1000 个引脚）、
包含高速 SerDes (HSS) 输入/输出 (IO) 的封装设备需要以每秒 10-15 吉比特 (Gbps) 的速度运行，因此必须调整人体模型 (HBM) 和带电设备模型(CDM) 目标水平以适应这些新的 IO 性能水平。
同时，无线连接的增加以及更高的带宽要求也导致HBM和CDM耐受电压降低。
如需更多与ESD标准相关的信息，可以咨询电子行业专业人士获取。
有关ESD行业标准有关ESD行业标准SJ/T 11277—2002《防静电周转容器通用规范》的说明根据信息产业部信部科字［2002］503号文件的规定，防静电行业标准SJ／T 11277-2002《防静电周转容器通用规范》于2002年10月30日颁布，并于2003年3月1日开始实施。
该标准的实施，结束了我国防静电产业一直套用国外标准的历史，为完善、规范和发展我国防静电产业并赶超国际先进水平打下良好的基础。
防静电周转容器是电子、电气元器件和设备的生产厂家用于生产、周转、贮存、包装所必备的，是有效地保护静电敏感免受静电损伤的必不可少的器具。
防静电周转容器随着静电敏感器件的广泛应用，它的质量和防静电性能受到用户的极大关注。
自从二十世纪80年代我国随机引进部分防静电周转器具以来，我国已逐步形成自主研制、开发、生产的格局，基本满足国内生产需要的系列防静电周转容器产品的生产能力。
近几年来，信息产业部防静电产品质量监督检测中心对防静电周转容器进行过数百次的检测，积累了大量的数据和资料，提供了国内外有关的规范和检测方法，为制定标准打下良好的基础。
该规范在编制过程中，编制组进行了广泛的调查研究，总结了厂家、用户的实践经验，并研究了相关国家标准和行业标准的有关规定，以使之协调。
该规范较详细地给出了产品技术参数的试验方法，既保持与相关标准中的试验方法一致，又使本通用规范具有完整性和可操作性。
该规范对ESD防护材料按导电性能分三个区域是参照GJB/Z 105-98（附录H）进行的。
同时也参照美国3M 公司对导电容器的静电屏蔽性能资料，他们研究结果显示，一个导电容器，其体积电阻小于500Ω—cm,如果外界一个5000V静电电压接近容器时，容器内测得电压接近为0V。
在本规范中将屏蔽类体积电阻率规定为小于100Ω—cm.规范中提出同一个容器材料电阻的均匀性是参照GJB/105-98（附录H）电荷泄放的要求而提出的，导电性是ESD防护材料重要性能，能让电荷泄放到地，在同一个容器上电阻率的均匀性能让电荷均匀地分布在整个材料上。
防静电国家标准及资料一、国家标准(GB,GB/T,GBJ)•GBJ 79-1985 工业企业通信接地设计规范•GB 6951-1986 轻质油品装油安全油面电位值•GB/T 6833.3-1987 电子测量仪器电磁兼容性试验规范静电放电敏感度试验•GB/T 11210-1989 硫化橡胶抗静电和导电制品电阻的测定•GB 12014-1989 防静电工作服•GB/T 1410-1989 固体电工绝缘材料体积电阻率及表面电阻率试验方法•GB 12158-1990 防止静电事故通用导则•GB/T 12582-1990 液态烃类电导率测定方法( 精密静电计法)•GB/T 12703-1991 纺织品静电测试方法•GB 13348-1992 液体石油产品静电安全规程•GB/T 14288-1993 可燃气体与易燃液体蒸气最小静电点火能测定方法•GB/T 50174-1993 计算机机房设计规范•GB 4385-1995 防静电鞋、导电鞋技术要求•GB/T 15463-1995 静电安全名词术语•GB/T 6539-1997 航空燃料与馏分燃料电导率测定法•GB/T 2439-2001 硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定•GB/T 2887-2000 电子计算机场地通用规范•GB 6950-2001 轻质油品安全静止电导率•GB 4655-2003 橡胶工业静电安全规程二、国家军用标准(GJB)•GJB/Z 25-1991 电子设备和设施的接地、搭接和屏蔽设计指南•GJB 1649-1993 电子产品防静电放电控制大纲•GJB 2527-1995 弹药防静电要求•GJB 2605-1996 柔性热密封防静电阻隔材料规范•GJB 3007-1997 防静电工作区技术要求•GJB/Z 86-1997 静电放电防护包装手册•GJB/Z 105-1998 电子产品防静电放电控制手册三、电子行业标准(SJ,SJ/T)•SJ/T 10147-1991 集成电路防静电包装管•SJ 20154-1992 信息技术设备静电放电敏感度试验•SJ/T 10533-1994 电子设备制造防静电技术要求•SJ/T 10630-1995 电子元器件制造防静电技术要求•SJ/T 10694-1996 电子产品制造防静电系统测试方法•SJ/T 11159-1998 地板覆盖层和装配地板静电性能的试验方法国外静电相关标准ESD standardsESD S1.1:1998—Evaluation, acceptance, and functional testing of wrist straps.ESD STM2.1:1997—Resistance test method for electrostatic discharge protective garments. ESD STM3.1:2000—Ionization.ESD SP3.3:2000—Periodic verification of air ionizers.ESD S4.1:1997—Worksurfaces—Resistance measurements.ESD STM4.2:1998—Worksurfaces—Charge dissipation characteristics.ANSI/ESD STM5.1:2001—Electrostatic discharge sensitivity testing—Human body model. ANSI/ESD STM5.2:1999—Electrostatic discharge sensitivity testing—Machine model.ANSI/ESD STM5.3.1:1999—Charged device model (CDM)—Component level.ESD S6.1:1999—Grounding—Recommended practice.ANSI ESD S7.1:1994—Floor materials—Resistive characterization of materials.ANSI ESD S8.1:1993—ESD awareness symbols.ESD S9.1:1995—Resistive characterization of footwear.ESD SP10.1:2000—Automated handling equipment.ANSI ESD S11.11:1993—Surface resistance measurement of static dissipative planar materials. ESD STM11.12:2000—Volume resistance measurement of static dissipative planar materials. ANSI ESD S11.31:1994—Evaluating the performance of electrostatic discharge shielding bags. ESD STM12.1:1997—Seating-resistive characterization.ESD STM13.1:2000—Electrical soldering/desoldering hand tools.ANSI ESD S20.20:1999—Standard for the development of an ESD control program.ESD STM97.1:1999—Floor materials and footwear—Resistance in combination with a person.ESD STM97.2:1999—Floor materials and footwear voltage measurement in combination with a p erson.AFLCR 65-8:1998—Maintenance—Engineering and supply: Electrostatic discharge (ESD) control program.ANSI C63.14:1998—American national standard dictionary for technologies of electromagnetic co mpatibility (EMC), electromagnetic pulse (EMP), and electrostatic discharge (ESD)—Dictionary of EMC/EMP/ESD terms and definitions.ANSI C63.16:1993—American national standard guide for electrostatic discharge test methodologi es and criteria for electronic equipment.ANSI N322:1997—American national standard inspection, test, construction, and performance requ irements for direct reading electrostatic/electroscope–type dosimeters.ANSI T1.308:1996—Central office equipment—Electrostatic discharge immunity requirements. ASQ P672:1996—Auditing ESD and cleanroom processes.ASTM D257-78—Standard test methods for dc resistance or conductance of insulating materials.ASTM D991-83—Standard test method for rubber properties—Volume resistivity of electrically c onductive and antistatic products.ASTM D5077-90:1997—Standard terminology relating to electrostatic discharge (ESD) packaging materials.ASTM E1549-95:2000—Standard specification for ESD-controlled garments required in cleanroom s and controlled environments for spacecraft for nonhazardous and hazardous operations.ASTM F150-98—Standard test method for electrical resistance of conductive and static dissipativ e resilient flooring.ASTM F1812-97a—Standard test method for determining the effectiveness of membrane switch E SD shielding.Bellcore GR-1421-CORE:1995—Generic requirements for ESD-protective circuit packet containers. BS 6654:1985—Method for determination of the electrical resistivity of textile floor coverings.BS EN 100015-2:1994—Basic specification—Protection of electrostatic-sensitive devices—Require ments for low-humidity conditions.BS EN 100015-3:1994—Basic specification—Protection of electrostatic-sensitive devices—Require ments for cleanroom areas.BS EN 100015-4:1994—Basic specification—Protection of electrostatic-sensitive devices—Require ments for high-voltage environments.BS EN 1149-1:1996—Protective clothing—Electrostatic properties—Surface resistivity (test method s and requirements).BS EN 1149-2:1997—Protective clothing—Electrostatic properties—Test method for measurement of the electrical resistance through a material (vertical resistance).BS EN 1718:1999—Light conveyor belts—Test method for the measurement of the electrostatic field generated by a running light conveyor belt.DI-ATTS-80285B:1997—Engineering support data (ESD).DI-RELI-80669:1992—Electrostatic discharge (ESD) control program flag.DI-RELI-80671:1992—Handling procedures for electrostatic discharge (ESD) sensitive items.EIA 471:1980—Symbol and label for electrostatic sensitive devices.EIA 541:1988—Packaging material standards for ESD-sensitive items.EIA 541:1990—Packaging of electronic products for shipment.EIA 545:1989—Electromechanical switch test method for electrostatic discharge (ESD).EIA 625—Handling electrostatic discharge sensitive (ESDS) devices.EIA-JEP 108—Distributor requirements for handling electrostatic discharge sensitive (ESDS) devic es.EOS/ESD EP102:1988—Electrostatic discharge and electronic equipment: A practical guide for de signing to prevent ESD problems.EOS/ESD EP103:1990—ESD program management: A realistic approach to continuous, measurabl e improvement in static control.EOS/ESD EP105:1995—ESD in silicon integrated circuits.ESD 1:2000—General practices for ESD control for MR and GMR heads.IEC 60801-2:1991—Electromagnetic compatibility for industrial-process measurement and control equipment—Electrostatic discharge requirements.IEC 61000-4-2:1995—Electromagnetic compatibility (EMC)—Part 4: Testing and measurement tec hniques—Section 2: Electrostatic discharge immunity test.IEC 61000-4-2:1999—Electromagnetic compatibility (EMC)—Part 4-2: Testing and measurement t echniques—Electrostatic discharge immunity test.IEC 61087:1991—Guide for evaluating the discharges from a charged surface.IEC 61340-1:1998—Electrostatics—Part 1: Guide to the principles of electrostatic phenomena (IE C/101/35/CD).IEC 61340-2-2 TR3:2000—Electrostatics—Part 2-2: Measurement methods—Measurement of charg eability.IEC 61340-2-3:2000—Electrostatics—Part 2-3: Methods of test for determining the resistance and resistivity of solid planar materials used to avoid electrostatic charge accumulation.IEC 61340-3-1:1998—Electrostatics—Part 3-1: Methods for simulation of electrostatic effects—Hu man body model (HBM)—Component testing (IEC/101/33/CD).IEC 61340-3-2:1998—Electrostatics—Part 3-2: Methods for simulation of electrostatic effects—Ma chine model (MM)—Component testing (IEC/101/34/CD).IEC 61340-4-1:1995—Electrostatics—Part 4: Standard test methods for specific applications—Section 1: Electrostatic behavior of floor coverings and installed floors.IEC 61340-4-3:1999—Test method for the characterization of electrostatic protective footwear (IE C document 101/62/CD).IEC 61340-5-1 TR2:1998—Electrostatics—Part 5-1: Protection of electronic devices from electrost atic phenomena—General requirements.IEC 61340-5-2 TR2:1999—Electrostatics—Part 5-2: Protection of electronic devices from electrost atic phenomena—User guide.IEC/PAS 62162:2000—Field-induced charged-device model test method for electrostatic discharge withstand thresholds of microelectronic components.IEC/PAS 62179:2000—Electrostatic discharge (ESD) sensitivity testing human body model (HBM). IEC/PAS 62180:2000—Electrostatic discharge (ESD) sensitivity testing machine model (MM).IEEE C62.38:1994 (R1999)—IEEE guide on electrostatic discharge (ESD)—ESD withstand capabi lity evaluation methods (for electronic equipment subassemblies).IEEE C62.47:1992—IEEE guide on electrostatic discharge (ESD)—Characterization of the ESD e nvironment.ISO/DIS 10605:2000—Road vehicles—Test methods for electrical disturbances from electrostatic discharge.ISO/TR 10605:1994—Road vehicles—Electrical disturbances from electrostatic discharge.JESD 22-A114-B:2000—Electrostatic discharge (ESD) sensitivity testing human body model (HB M).JESD 22-A115-A:1997—Electrostatic discharge (ESD) sensitivity testing machine model (MM).JESD 22-C101-A:2000—Field-induced charged-device model test method for electrostatic discharg e withstand thresholds of microelectronic components.MIL-PRF-87893B:1997—Workstation—Electrostatic discharge (ESD) control.QPL-87893-1:1995—Workstation electrostatic discharge (ESD) control.RAC SOAR 6:1986—ESD control in the manufacturing environment.SAE J551/15:1995—Vehicle electromagnetic immunity—Electrostatic discharge (ESD).。
