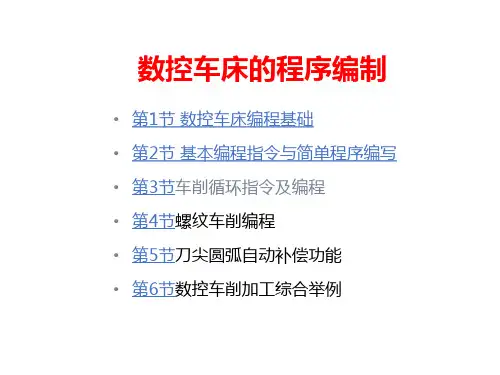

数控车床的程序编制

数控车床零件程序编制及模拟加工实训数控技术是近年来发展最为迅猛的高新技术之一，数控机床作为数控技术的重要应用领域，已经成为工业化生产中不可或缺的先进设备。

而数控车床作为数控机床的重要代表之一，除了为企业带来高效率的生产外，还为人们提供了更加精准、稳定、高质量的生产工具。

在学习数控车床的时候，程序编制及模拟加工实训是非常重要的环节，下面就来详细介绍一下。

一、数控车床零件程序编制1.确定数控车床工艺路线和加工方法数控车床零件编程前，需要根据零件的特点、工件材料和要求等因素，确定加工工艺路线和加工方法。

比如，确定零件需要进行的工艺流程，以及每道加工工序所使用的刀具和刀具的选用规则等等。

2.确定工件坐标系和基准点位置确定好加工的工艺路线之后，需要确定的就是工件坐标系和基准点位置。

在编写数控程序时，必须精确地规定工件坐标系及各工件表面的位置、形状、尺寸和位置关系。

3.确定切削参数根据零件的特点和工件材料确定切削参数，包括切削速度、切削深度、进给速度等。

4.建立加工刀具库数控车床零件编程，涉及到很多种刀具的选用，因此建立加工刀具库非常重要。

建立加工刀具库包括确定刀具的外形、长度、直径、刀头半径等。

5.编写加工程序这是最重要的一步，也是整个数控车床零件编程最为重要的环节。

在编写数控程序的时候，需要对加工坐标系、切削参数、工件坐标系、刀具库等方面进行设置。

二、数控车床模拟加工实训数控车床模拟加工实训是数控车床零件程序编制的一个重要环节，既可以前期预先评估程序的正确性，又可以及时调整程序，精调程序，同时也为后期工件的成功加工提供了把握。

数控车床模拟加工实训的步骤如下：1.安装模拟加工软件首先需要安装适合自己使用的模拟加工软件，一般选择的软件有VERICUT、UG等，然后根据需求进行设置。

2.加载数控程序在软件中加载零件数控程序，并且导入刀具库和工件坐标系。

软件会给出程序的加工路径，以便进行模拟加工。

3.进行模拟加工进行模拟加工的同时需要监控加工过程中的切削力、切削温度等情况。

数控车床的程序编制一、数控车床的编程特点数控车床的编程有如下特点：（1）在一个程序段中，依据图样上标注的尺寸，可以采纳肯定值编程、增量值编程或二者混合编程。

（2）由于被加工零件的径向尺寸在图样上和测量时都是以直径值表示，所以用肯定值编程时，X以直径值表示；用增量值编程时，以径向实际位移量的二倍值表示，并附上方向符号（正向可以省略）。

（3）为提高工件的径向尺寸精度，X向的脉冲当量取Z向的一半。

（4）由于车削加工常用棒料或锻料作为毛坯，加工余量较大，所以为简化编程，数控装置常具备不同形式的固定循环，可进行多次重复循环切削。

（5）编程时，常认为车刀刀尖是一个点，而实际上为了提高刀具寿命和工件表面质量，车刀刀尖常做成一个半径不大的圆弧，因此为提高加工精度，当编制圆头车刀程序时，需要对刀具半径进行补偿。

数控车床一般都具有刀具半径自动补偿功能（G41，G42），这时可直接按工件轮廓尺寸编程。

(6) 很多数控车床用X、Z表示肯定坐标指令，用U、W表示增量坐标指令。

而不用G90、G91指令。

数控车床的机床原点定义为主轴旋转中心线与车床端面的交点，图3-1中的O即为机床原点。

主轴轴线方向为Z轴，刀具远离工件的方向为Z轴正方向。

X轴为水平径向，且刀具远离工件的方向为正方向。

为了便利编程和简化数值计算，数控车床的工件坐标系原点一般选在工件的回转中心与工件右端面或左端面的交点上。

二、车削固定循环功能由于车削的毛坯多为棒料和铸锻件，因此车削加工多为大余量多次走刀。

所以在车床的数控装置中总是设置各种不同形式的固定循环功能。

如内外圆柱面循环，内外锥面循环，切槽循环和端面循环，内外螺纹循环以及各种复合面的粗车循环等。

各种数控车床的掌握系统不同，因此这些循环的指令代码及其程序格式也不尽相同。

必需依据使用说明书的详细规定进行编程。

1. 圆柱面切削循环编程格式: G90 X(U) — Z(W) — F—；其中：X、Z — 圆柱面切削的终点坐标值；U、W— 圆柱面切削的终点相对于循环起点坐标重量。

F
每转进给量
内容展示
10
主轴转速功能（S）指令
主轴转速功能（S）指令用于控制主轴转速。 特殊形式： 恒线速控制 编程格式 G96 S_ m/min
如图中所示的零件，为保持A、B、C各点的线速度在150 m/min， 则各点在加工时的主轴转速分别为多少？
最高转速限制 编程格式 G50 S_ r/min
内容展示
42
• 程序延时
G04 P/X ❖ 子程序
程序中固定顺序或重复出现的程序单独抽出来，编 成一个程序，供主程序调用，这类程序叫做子程序。
M98 P__ __ M99
内容展示
43
内容展示
44
典型零件的程序编制 (1)
内容展示
45
内容展示
46
(2) 加工如图所示的零件，退刀槽槽深为2㎜（直径方向），槽宽3mm， 已知毛坯尺寸为φ30棒料，对零件图进行工艺分析，
确定装夹方案、加工顺序，制定数控加工刀具卡及加工工序卡， 编制加工程序.
图 加工实例
内容展示
47
内容展示
48
数控加工刀具卡
产品名称及代 号 序号 刀具号
1 T01
刀具规格名称 35°硬质合金外圆偏刀
零件 名称
轴
数量 加工表面
粗精车外 1 圆表面及
端面
零件 图号
KS-01
刀尖半 径（mm
）
备注
20X20
内容展示
37
简单螺纹切削循环指令G92
简单螺纹切削循环指令G92可以用来加工圆柱螺纹和圆锥螺纹。该指令 的循环路线与前述的G90指令基本相同，只是F后面的进给量改为螺纹螺距即 可。格式：G92 X(U)_Z(W)_I/R_F_；

1〕顺序号字
顺序号又称程序段号或程序段序号。位于程序 段之首，由地址符N和后续2～4数字组成。
顺序号的作用：对程序的校对和检索修改；作为 条件转向的目标，即作为转向目的程序段的名称。有 顺序号的程序段可以进展复归操作，指加工可以从程 序的中间开场，或回到程序中断处开场。
顺序号的使用规那么：为正整数，编程时将第 一程序段冠以N10,以后以间隔10递增，以便于修改。
这种从零件图分析到制成控制介质的全部过程， 称为数控加工的程序编制。
数控加工的过程演示如下：加工动画
数控加工流程：
2〕数控程序样本：
O10 N10 G55 G90 G01 Z40 F2000 N20 M03 S500 N30 G01 X-50 Y0 N40 G01 Z-5 F100 N50 G01 G42 X-10 Y0 H01 N60 G01 X60 Y0 N70 G03 X80 Y20 R20 … N80 M05 N90 M30
3〕尺寸字 尺寸字用于确定机床上刀具运动终点的坐标位
置。表示时间暂停的指令也包含在内。其中，用的 较多的尺寸地址符号有3组：
第一组 X，Y，Z，U，V，W，P，Q，R 用 于指令到达点的直线坐标尺寸；
第二组 A，B，C，D，E 用于指令到达点的的 角度坐标尺寸；
第三组 I，J，K 用于指令零件圆弧轮廓的圆心 坐标尺寸。
对于数控车床，其后的数字还兼作指定刀具长 度补偿和刀尖半径补偿用。T后面的数字分2位、4 位、6位。对于4位数字来说，如：
T XX
XX
当前刀具号 刀补地址号
7〕辅助功能字 辅助功能字的地址符是M，后续数字一般为1～3
位正整数，又称为M功能或M指令，用于指定数控 机床辅助装置的开关动作，常用M00～M99见表1 －2。
