扣件式钢管脚手架用作高大模板支撑时应注意的事项(最新版)

高大模板扣件式钢管支撑体系施工安全管理规定第一条为规范和加强我省建设工程高大模板扣件式钢管支撑体系施工安全管理，预防安全事故发生，保障施工现场人员生命和财产安全，特制定本规定。

第二条本规定所称的高大模板扣件式钢管支撑体系（以下简称高大模板支撑体系）是指采用扣件式钢管脚手架进行搭设的高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑体系。

第三条高大模板支撑体系的设计、搭设、拆卸、检查、验收和管理等应遵守《建筑结构荷载规范》（GB50009）、《钢结构设计规范》（GB50017）、《混凝土结构设计规范》（GB50010）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）、《建筑施工安全检查标准》（JGJ59）、《编制建筑施工脚手架安全技术标准统一规定》等现行国家标准、规范外，尚应遵守本规定。

第四条工程设计单位应当考虑施工安全操作和防护的需要，对高大模板支撑体系等涉及施工安全的重点部位和环节，应在设计文件中注明，并对防范生产安全事故提出指导意见。

第五条高大模板支撑体系施工前应由项目技术负责人编制专项施工方案。

专项施工方案应突出工程施工特点，有针对性，内容应包括：地基处理及排水、模板和支撑体系的设计计算、材料规格、钢管连接方式、架体四周与建筑物的可靠连接、水平与纵向剪刀撑等构造设置、混凝土浇筑方案等，施工方案中应绘制支撑体系搭设详图，有特殊要求的应作详细说明。

第六条支撑体系应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计，设计计算应包括立杆地基承载力、立杆稳定性计算等内容，荷载取值应符合《建筑结构荷载规范》、《建筑施工扣件式钢管脚手架安全技术规范》等要求，同时要考虑混凝土浇筑顺序、泵送混凝土等不利影响因素。

钢管抗压强度设计值取205N/mm2，钢管按Φ48×3.0计算惯性矩、回转半径等截面特性。

当支撑体系落在地面时，地基承载力设计值取值应经施工单位技术负责人、监理单位总监理工程师确认，必要时应通过试验确定；当支撑体系落在楼面时，应对楼面承载力进行验算。

第43卷第8期 山西建筑Vol.43No.82 0 1 7 年3 月SHANXI ARCHITECTURE Mar.2017 •111 •文章编号：1009-6825 (2017) 08-0111-03扣件式钢管架高大模板支撑体系的应用与实施要点李明武(汉中市建筑工程总公司，陕西汉中723000)摘要:结合工程实例，从基础处理、满堂脚手架搭设、剪刀撑设置、混凝土浇筑、模板拆除五方面，阐述了扣件式钢管架高大模板 支撑体系的施工要点,并提出了高大模板支撑安装质量控制标准及措施，保证了该体系的安全有效性。

关键词:高大模板,扣件式钢管架，支撑体系，质量控制中图分类号:T U755.2 文献标识码:A1工程概况城固一号院A区工程7号楼①-⑤x®-⑬区域设计为室内篮球场，主体结构为钢筋混凝土框架结构，采用现浇屋面板,所设计屋面框架梁（W K L)最大的梁截面750 m m x l 350 m m,最大跨度为8.4 m,该屋面框架梁属于边梁，单侧有板，板厚为120 m m,跨中起拱高度为净跨的3/1 000;非框架梁编号分别为L I，L2，L3，截表1底模拆除时的混凝土强度要求构件类型构件跨度/m达到设计的混凝土立方体抗压强度标准值的百分率/%板<15=50 >2,^85=75 >8為1002.3裂缝成因及分析经专题研讨会分析，总结可能的裂缝成因有三点：1)附加钢筋截面积及分布过少，同钢筋桁架楼承板相应型号 上下弦配筋率相比，明显有强度差，再考虑起到桁架腹杆作用的 腹筋，在负弯矩处强度突变较大。

同时，搭接方式薄弱，只采用绑 扎方式进行搭接;2)拆撑时间过早，造成负弯矩处楼板无法承受 拆撑造成的附加应力;3)跨中支撑采用顶托顶死的方式不合理，导致附加应力过大。

3施工预防措施3.1 附加钢筋配筋及施工工艺提高楼板两端支座位置附加钢筋（面筋）的规格，建议不小于 相应钢筋桁架楼承板配筋规格，防止抗拉钢筋在负弯矩处出现强 度突变。

高支模施工体系的操作要点及注意事项总结高支模施工体系的操作要点及注意事项总结高大模板施工技术在高度要求上具有高度高的技术特点，并对大跨度的建设环境有极高的适应性，其自身的荷载能力极强，但高大模板支撑体系施工危险性极大，易引发坍塌事故，造成严重后果。

1、野蛮施工须避免一、立杆间距一减再减规范规定：模板支架搭设应编制专项施工方案，结构应进行设计计算，并应按规定进行审核、审批;可是现场搭设时，有时会出现不按施工的情况，立杆间距要求800mm的搭设为900mm，要求900mm的搭成1000mm，以后逐层减少，有些工程立杆间距大到了1200mm以上，易引发坍塌。

二、水平杆能省就省按照规范要求，水平杆是要求纵横拉通的，但有时会出现随意减掉一根两根的情况。

如此随意减少，极易导致模板坍塌。

三、回填土不打夯直接起模板支架回填土上面起模板支架，回填的土方就等于是模板支架的基础，有的工程土方回填为了抢工期，直接松填，不打夯，模板支架搭上去，下场雨地基土就下沉了，极易引发坍塌。

四、模板支架缺少扫地杆规范规定：在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。

但部分工地存在不设或少设的现象，易引发坍塌。

五、方木截面过小，间距过大木材立方米单价这几年一直处于上升状态，有些工地为节省成本，经销商低价竞争，方木截面一减再减。

方木截面不符合规定同样易引发坍塌。

六、脚手架拆除后再拆模板起因是模板支架拆除后，可以把钢管先捡出去，然后人站在下面或搭设活动脚手架把模板拆掉，模板和方木不至于压在钢管下面，从而材料损失要小一点。

但稍有不慎，极易产生严重事故。

2、施工工艺要求01、施工技术要点(1)立杆的选择与复制立杆的管经、壁厚必须符合排架的设计要求，立杆的必须设立于可靠的垫脚板上，立杆的间距必须符合排架设计要求，立杆的接长必须采用对接扣件连接，立杆上的对接扣件必须交错布置，两根相邻立杆的接头不应设置在同步内，同步内每隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm，各接头的中心至主节点的距离不宜大于步距的 1/3。

扣件式钢管脚手架用作高大模板支撑时应注意的事项根据建设部建质[2004]213号文件关于《危险性较大工程安全专项施工方案编制及专家论证审查办法》的规定，高大模板（支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10KN/m2，或集中线荷载大于15KN/m的模板支撑系统）的专项施工方案必须组织专家评审。

目前，扣件式钢管脚手架作高大模板的支撑体系在建筑施工中的应用也比较普遍，然而，在使用过程中，如果没有充分认识到扣件式钢管脚手架的特点，就可能发生模板支撑坍塌的安全事故，造成严重的后果。

笔者在参与高大模板的支撑设计、方案评审及实际的施工操作过程中也有所体会。

所以，在用扣件式钢管脚手架作高大模板支撑时，从支撑系统的设计计算、搭设到混凝土的浇筑施工，都应做足安全技术措施，务求万无一失，确保施工安全。

1、支撑设计计算方面应注意的事项：1.1材料的取值。

目前我们施工中普遍使用的都是规格为Ф48*3.5的钢管，但因旧钢管使用时间长后，都有不同程度的锈蚀，钢管的有效壁厚一般达不到 3.5mm，即使是新购置的钢管壁厚也很难达到3.5mm，一般壁厚在3.0～3.5mm之间，《建筑施工扣件式钢管脚手架安全技术规范》（下称《规范》）8.1.2规定，壁厚小于3.0mm及锈蚀深度超过0.5mm的钢管是禁止使用的，在施工过程中也还有一些不可预见的因素，因此，为使模板支撑的设计做到安全合理，在计算取值时，钢管的壁厚取3.0mm较为合适。

1.2立杆间距及水平纵横拉杆步距的设置，一方面要满足立杆的承载力及支撑整体稳定性的要求，另一方面，也要考虑施工时便于工人攀爬操作。

立杆间距过小、水平拉杆步距过大或立杆间距过大、水平拉杆步距过小均不便于施工操作。

1.3支撑系统的支承面应进行承载力的验算。

同时，支撑立杆下还应垫钢板或5cm厚的木板，避免局部立杆下沉变形造成支撑系统整体坍塌。

1.4除应对支撑系统的强度、刚度、稳定性进行验算外，还应对模板的底板、托梁的强度和刚度进行验算，以保证模板及支撑系统的整体安全。

高大模板扣件式钢管支撑体系施工安全管理规定第一条为规范和加强我省建设工程高大模板扣件式钢管支撑体系施工安全管理，预防安全事故发生，保障施工现场人员生命和财产安全，特制定本规定。

第二条本规定所称的高大模板扣件式钢管支撑体系（以下简称高大模板支撑体系）是指采用扣件式钢管脚手架进行搭设的高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑体系。

第三条高大模板支撑体系的设计、搭设、拆卸、检查、验收和管理等应遵守《建筑结构荷载规范》（GB50009）、《钢结构设计规范》（GB50017）、《混凝土结构设计规范》（GB50010）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）、《建筑施工安全检查标准》（JGJ59）、《编制建筑施工脚手架安全技术标准统一规定》等现行国家标准、规范外，尚应遵守本规定。

第四条工程设计单位应当考虑施工安全操作和防护的需要，对高大模板支撑体系等涉及施工安全的重点部位和环节，应在设计文件中注明，并对防范生产安全事故提出指导意见。

第五条高大模板支撑体系施工前应由项目技术负责人编制专项施工方案。

专项施工方案应突出工程施工特点，有针对性，内容应包括：地基处理及排水、模板和支撑体系的设计计算、材料规格、钢管连接方式、架体四周与建筑物的可靠连接、水平与纵向剪刀撑等构造设置、混凝土浇筑方案等，施工方案中应绘制支撑体系搭设详图，有特殊要求的应作详细说明。

第六条支撑体系应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计，设计计算应包括立杆地基承载力、立杆稳定性计算等内容，荷载取值应符合《建筑结构荷载规范》、《建筑施工扣件式钢管脚手架安全技术规范》等要求，同时要考虑混凝土浇筑顺序、泵送混凝土等不利影响因素。

钢管抗压强度设计值取205N/mm2，钢管按Φ48×3.0计算惯性矩、回转半径等截面特性。

当支撑体系落在地面时，地基承载力设计值取值应经施工单位技术负责人、监理单位总监理工程师确认，必要时应通过试验确定；当支撑体系落在楼面时，应对楼面承载力进行验算。

扣件式钢管脚手架高大模板支撑体系施工技术分析摘要：扣件式钢管脚手架是高层建筑中最常见的高大模板支撑体系。

通过分析模板支撑体系中的构造要求，对本文以钢管扣件式高大模板支撑体系设计与搭设管理的实践为例，阐述了该类高大模板体系施工质量与安全管理方法。

关键词:扣件式；钢管；脚手架；支撑；施工引言在建筑工程中，脚手架不仅起到安全防护和工作平台的作用，还可用于内部结构临时支撑防护作用，如门窗临时支撑、卸料平台等。

脚手架搭设安全性、稳定性直接影响建筑工程安全和施工进度。

因此，探讨脚手架施工技术具有重要意义。

扣件式钢管脚手架是建筑工程中最为常见的脚手架类型，具有搭设连接简单、安装周期短、安全性高、经济性高等特点。

文章以漳州商贸物业管理大厦工程为例，深入研究建筑工程扣件脚手架施工技术要点和质控制措施，以期规范脚手架施工，保障建筑工程施工安全。

一、模板支撑体系中的构造要求1.1纵向水平杆的构造要求①纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨。

②两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3。

③搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

1.2立杆的构造要求①当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500 mm；各接头中心至主节点的距离不宜大于步距的1/3。

②当立杆采用搭接接长时，搭接长度不应小于lm，并应采用不少于2个旋转扣件固定。

端部扣件盖板的边缘至杆端距离不应小于100mm。

二、模板支撑系统设置2.1材料选用模板支撑系统采用的胶合板、主次楞的方木，架体的钢管、扣件、可调支托、垫板等配件材料均选用符合国家及行业相关规定的合格产品。

When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.（安全管理）单位：___________________姓名：___________________日期：___________________高支模施工体系的操作要点及注意事项总结(新编版)高支模施工体系的操作要点及注意事项总结(新编版)导语：生产有了安全保障，才能持续、稳定发展。

生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。

当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。

"安全第一"的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。

高大模板施工技术在高度要求上具有高度高的技术特点，并对大跨度的建设环境有极高的适应性，其自身的荷载能力极强，但高大模板支撑体系施工危险性极大，易引发坍塌事故，造成严重后果。

高支模施工体系的操作要点及注意事项总结_11、野蛮施工须避免一、立杆间距一减再减规范规定：模板支架搭设应编制专项施工方案，结构设计应进行设计计算，并应按规定进行审核、审批；可是现场搭设时，有时会出现不按方案施工的情况，立杆间距要求800mm的搭设为900mm，要求900mm的搭成1000mm，以后逐层减少，有些工程立杆间距大到了1200mm 以上，易引发坍塌。

二、水平杆能省就省按照规范要求，水平杆是要求纵横拉通的，但有时会出现随意减掉一根两根的情况。

如此随意减少，极易导致模板坍塌。

三、回填土不打夯直接起模板支架回填土上面起模板支架，回填的土方就等于是模板支架的基础，有的工程土方回填为了抢工期，直接松填，不打夯，模板支架搭上去，下场雨地基土就下沉了，极易引发坍塌。

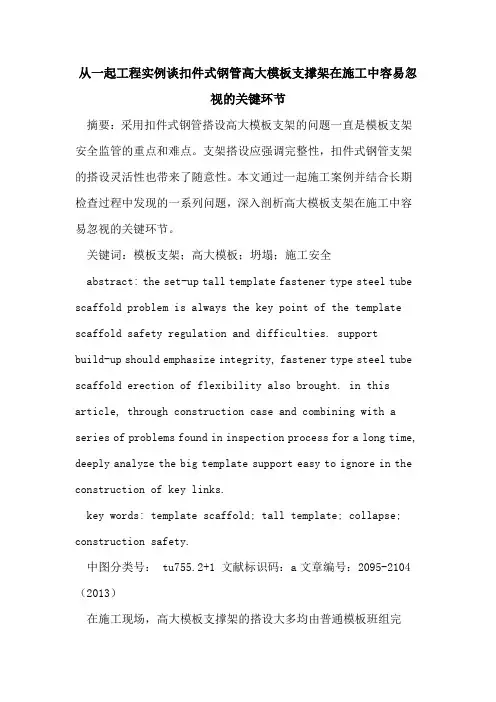

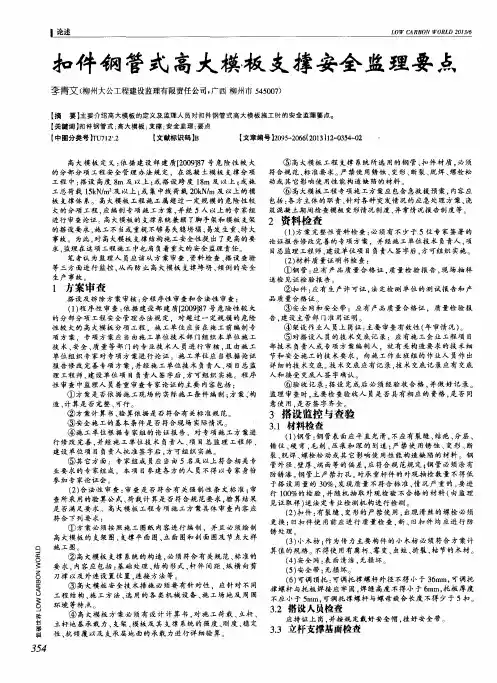

从一起工程实例谈扣件式钢管高大模板支撑架在施工中容易忽视的关键环节摘要：采用扣件式钢管搭设高大模板支架的问题一直是模板支架安全监管的重点和难点。

支架搭设应强调完整性，扣件式钢管支架的搭设灵活性也带来了随意性。

本文通过一起施工案例并结合长期检查过程中发现的一系列问题，深入剖析高大模板支架在施工中容易忽视的关键环节。

关键词：模板支架；高大模板；坍塌；施工安全abstract: the set-up tall template fastener type steel tube scaffold problem is always the key point of the template scaffold safety regulation and difficulties. supportbuild-up should emphasize integrity, fastener type steel tube scaffold erection of flexibility also brought. in this article, through construction case and combining with a series of problems found in inspection process for a long time, deeply analyze the big template support easy to ignore in the construction of key links.key words: template scaffold; tall template; collapse; construction safety.中图分类号： tu755.2+1 文献标识码：a文章编号：2095-2104（2013）在施工现场，高大模板支撑架的搭设大多均由普通模板班组完成，而班组搭设人员未能系统良好地掌握扣件式钢管脚手架的搭设要求，较多是无证上岗，不能很好地执行相关规范要求，凭借个人经验和主观想法任意改变支架搭设参数，给高大模板支撑体系的稳定和安全埋下重大安全隐患。

高支模及高大支模最新规范目录1总则 (2)2方案管理 (2)2.1方案编制 (2)2.2审核论证 (3)3验收管理 (4)4施工管理一般规定 (5)4.2搭设管理 (6)4.3使用与检查 (6)4.4混凝土浇筑 (7)5监督管理 (8)6附则 (8)1总则为预防建设工程高大模板支撑系统(以下简称高大支模)坍塌事故，保证施工安全，依据《建设工程安全生产管理条例》及相关安全生产法律法规、标准规范，制定本规范。

本规范适用于房屋建筑和市政基础设施建设工程高大支模的施工安全监督管理。

本规范所称高大支模是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/m，或集中线荷载大于20kN/m 的模板支撑系统。

高大支模施工应严格遵循安全技术规范和专项方案规定，严密组织，责任落实，确保施工过程的安全。

2方案管理2.1方案编制2.1.1施工单位应依据国家现行相关标准规范，由项目技术负责人组织相关专业技术人员，结合工程实际，编制高大支模的专项施工方案。

2.1.2专项施工方案应当包括以下内容：(一)编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸(国标图集)、施工组织设计等。

(二)工程概况：高大模板工程特点、施工平面及立面布置、施工要求和技术保证条件，具休明确支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支撑的地基情况等。

(三)施工计划：施工进度计划、材料与设备计划等。

(四)施工工艺技术：高大支模的基础处理、主要搭设方法、工艺要求、材料的力学性能指标、构造设置以及检查、验收要求等。

(五)施工安全保证措施：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术措施、模板安装和拆除的安全技术措施、施工应急救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等。

(六)劳动力计划：包括专职安全生产管理人员、特种作业人员的配置等。
