安全防范系统的工程施工规范Engineering construction specification of safety protection system
安全防范系统的工程施工规范
导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。

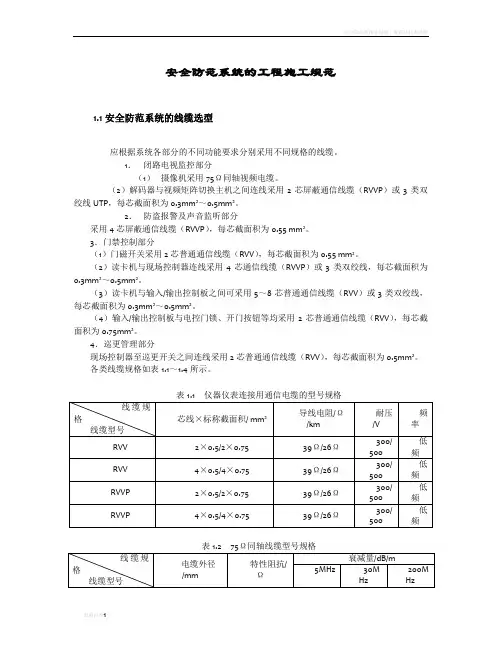

1.1安全防范系统的线缆选型
应根据系统各部分的不同功能要求分别采用不同规格的线缆。
闭路电视监控部分
摄像机采用75Ω同轴视频电缆。
（2）解码器与视频矩阵切换主机之间连线采用2芯屏蔽通信线缆（RVVP）或3类双绞线UTP，每芯截面积为0.3mm2 ～0.5mm2
。
防盗报警及声音监听部分
采用4芯屏蔽通信线缆（RVVP），每芯截面积为0.55mm2 。
3．门禁控制部分
（1）门磁开关采用2芯普通通信线缆（RVV），每芯截面积为
0.55mm2
。
（2）读卡机与现场控制器连线采用4芯通信线缆（RVVP）或3类双绞线，每芯截面积为0.3mm2
～0.5mm2
。
（3）读卡机与输入/输出控制板之间可采用5～8芯普通通信线缆（RVV）或3类双绞线，每芯截面积为0.3mm2
～0.5mm2
。
（4）输入/输出控制板与电控门锁、开门按钮等均采用2芯普通通信线缆（RVV），每芯截面积为0.75mm2
。
4．巡更管理部分
现场控制器至巡更开关之间连线采用2芯普通通信线缆（RVV），每芯截面积为0.5mm2
。
各类线缆规格如表1.1～1.4所示。
表1.1仪器仪表连接用通信电缆的型号规格线缆规格
线缆型号
芯线×标称截面积/mm2
导线电阻/Ω/km
耐压/V
频率
RVV
2×0.5/2×0.75
39Ω/26Ω
300/500
低频
RVV
4×0.5/4×0.75
39Ω/26Ω
300/500
低频
RVVP
2×0.5/2×0.75
39Ω/26Ω
300/500
低频
RVVP
4×0.5/4×0.75
39Ω/26Ω
300/500
低频
表1.275Ω同轴线缆型号规格线缆规格
线缆型号
视频监控工程 施 工 规 范 河北天泰安装工程有限公司 现在市场上大部分监控都已经是数字信号了！也就是摄像机通过网络传输到硬盘录像机等后端设备存储！工序：线缆铺设——前端安装——后端安装——通电调试。下面提下各个工序安装要求。 一、摄像机安装规范 1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备 运行和人员正常活动。安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m 2.室外环境下采用室外全天候防护罩，电梯厢内的摄像机应装在电梯厢顶部，电梯操 作器的对角处，并应能监视电梯厢内的全景 3.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。镜头视场内，不得有遮挡 监视目标的物体 4.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时， 应降低监视区域的对比度。摄像机的安装应牢靠、紧固 5.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离 6.从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。摄像机的电缆和 电源线应固定，不得用插头承受电缆的自重 7.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说 明书 8.摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在 9.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常 二、布线规范 1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥架走
线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行 2.220V 电源线不能与视频线、控制线等弱电线路同管 3.网络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外）。 4.经过室外的网络信号线必须采用室外型 5.所有网络信号线两端需采用明显的永久性标签 6.PVC管、钢管和桥架在室外的接口处应做防水处理 7.所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备 或箱体 8.线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm 左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右 9.网络信号线必须采用满足超五类标准以上的UTP电缆。缆线测试标准：国际ISO/IEC 11801；美国ANSI/TIA/EIA-568A 10.所有顺着立杆方向的线缆、线槽、接地线（接地扁铁）、套管均需用F4.0镀锌铁线 进行绑扎，绑扎间距以60-70为宜 11.光缆布放前应进行单盘测试和配盘，并按设计要求的A、B端敷设。配盘时严禁将 光、电缆接头安装在跨越道路、铁路或河流的跨越档内。光缆衰耗必须符合设计要求，主要测量 1310nm，1550nm窗口的工作衰耗，并注意光缆外护层有无裂缝断裂12.光缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。光缆在敷设安装过程中， 应严格控制牵引张力和曲率半径要求。敷设安装时，光缆弯曲的曲率半径应大于光缆外径的20倍和15倍，光缆安装固定后曲率半径应不小于光缆外径的10倍 13.考虑到施工的二次操作，维护过程的障碍修理及部分路由的变动和其它外界因素影 响的需要，对于光缆接头两侧预留15米，进局预留15米，以保证施工、维护工作的顺利进行 14.光纤接续采用熔接法，光纤接续应严格按光纤色谱连接，认真核实无误后，再进行 接续操作。设计要求每一纤芯在再生段内的接头双向平均损耗不大于0.08dB/个。 熔接好的光纤盘储在光缆接头盒内，金属加强芯与接头盒底座连接应牢固 15.光缆应挂标志牌作标记，按每孔挂1块考虑，机房、交接箱、用户端都需挂牌 16.通过监视杆进入箱体内部的进线包括：220V 交流电源线（一组），地线，光纤，摄 像头的交流电源线（一组），485 控制线（一组），视频线。将这些线缆全部从箱体底部的过线孔引入箱体 17.地线连接：将从接地排上的地线直接连接到监视杆预留的接地位置上（箱体地线直 接连接在箱体上），通过螺钉固定，使箱体地与外界地连通。所有防雷器的地线与稳压电源的地线均连接在接地排上 三、网络箱安装规范 1.当箱体安装在墙壁上时，必须做到水平和垂直（墙壁本身倾斜的情况除外，但应尽 量避免），四个方向倾斜度不超过5度。安装用膨胀螺丝须使用4颗，直径宜在8mm 以上，人力不能使箱体晃动。箱体距墙边缘宜在15cm以上。如箱体在室外且在箱体内开孔固定的，需在四个膨胀螺丝接口处做防水处理
GB50348-2004安全防范工程技术规范目次 1 总则 2 术语 3 安全防范工程设计 3.1一般规定 3.2现场勘察 3.3 设计要素 3.4 功能设计 3.5 安全性设计 3.6 电磁兼容性设计 3.7可靠性设计 3.8环境适应性设计 3.9防雷与接地设计 3.10集成设计 3.11传输方式、传输线缆、传输设备的选择与布线3.12供电设计 3.13监控中心设计 4高风险对象的安全防范工程设计 4.1风险等级与防护级别 4.2文物保护单位、博物馆安全防范工程设计 4.3银行营业场所安全防范工程设计
4.4重要物资储存库安全防范工程设计4.5民用机场安全防范工程设计 4.6铁路车站安全防范工程设计 5 普通风险对象的安全防范工程设计5.1通用型公共建筑安全防范工程设计 5.2住宅小区安全防范工程设计 6 安全防范工程施工 6.1 一般规定 6.2 施工准备 6.3工程施工 6.4系统调试 7 安全防范工程检验 7.1一般规定 7.2系统功能与主要性能检验 7.3安全性及电磁兼容性检验 7.4设备安装检验 7.5线路敷设检验 7.6 电源检验 7.7 防雷与接地检验 8 安全防范工程验收 8.1一般规定 8.2验收条件与检验组织
8.3工程验收 8.4 工程移交 本规范用词说明.........P103 附：条文说明 强制执行条款：3.1.4；3.13.1；4.1.4；4.2.4（2）；4.2.5；4.2.6（2）；4.2.7（1）（2）；4.2.8（1）（2）；4.2.9（1）（3）（4）（5）；4.2.10；4.2.11（2）（4）（5）；4.2.15；4.2.16（2）；4.2.17；4.2.18（3）；4.2.21；4.2.23（1）（2）（3）（4）；4.2.24；4.2.25（3）；4.2.27（1）（2）（4）；4.2.28（5）； 4.2.32（3）；4.3.5（1）（2）（3）（4）（5）（7）；4.3.13（1）（2）（3）（4）； 4.3.18；4.3.19；4.3.20；4.3.21（1）（4）；4.3.23（4）；4.3.24（2）；4.3.27； 4.4.28（1）；4. 5.6；4.5.7；4.5.8；4.5.9；4.5.13；4.5.14；4.5.19；435320； 4.5.21；4.5.28；4.5.31（1）；4.6.6；4.6.7；4.6.9；4.6.10；4.6.11；4.6.13； 4.6.15；4.6.18；4.6.20；4.6.23；4.6.25；4.6.27； 5.2.8（4）（5）；5.2.13（3）；5.2.18（3）； 6.3.1；6.3.2； 7.1.2；7.1.9； 8.2.1（1）（2）（3）（4）； 8.3.4；
弱电系统（安防监控子系统）施 工 工 艺 232018 2年月日
1.施工工艺描述 1.1 施工技术总则 1.1.1严格按照批准后施工图设计进行施工。 1.1.2接到任务书，制订详细的施工方案、计划和进度，确保按时完成任务。 1.1.3审核施工图后，组织相关的施工人员、讲解本次施工的要点、要求和注意事项， 使施工人员明确施工的性质、内容和任务。更好的，按期、按质、按量完成施工任务。1.1.4遵守国家或部委颁发的法规、标准和规范。 1.1.5严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规 定，以及省电信公司的有关文件规定和要求。 1.1.6施工质量要以施工质量第一位宗旨，加强施工现场的管理和施工监督，严格执行 施工规范。做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。符合相关技术要求。
严格按施工操作程序施工，做到文明施工、文明生产。施工中做好防火、防电、1.1.7 防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。 严格执行国家有关标准和内蒙古兴泰电子科技有限责任公司安鉴于安全生产责任重大， 全目标责任状的相关规定”。 1.2 安全操作技术一般规定 1.2.1注意施工环境，检查作业范围内有无危险地段和可能坠物地带及其它障碍物。作 业人员应按规定穿戴、使用防护用品、用具。 1.2.2所有支架安装等外部设备要符合监控设备载重要求，包括安装面是否适合承重 等。 1.2.3所有监控线路安装均符合公司及国家标准，保证强电和弱电线路分开。尽量使用 带屏蔽层的电源线，控制线。网线符合国家标准。 1.2.4机柜摆放位置和接地要求符合国家标准。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 安全防范系统的工程施工规范 (标准版) Safety management is an important part of production management. Safety and production are in the implementation process
安全防范系统的工程施工规范(标准版) 1.1安全防范系统的线缆选型 应根据系统各部分的不同功能要求分别采用不同规格的线缆。 闭路电视监控部分 摄像机采用75Ω同轴视频电缆。 （2）解码器与视频矩阵切换主机之间连线采用2芯屏蔽通信线缆（RVVP）或3类双绞线UTP，每芯截面积为0.3mm2 ～0.5mm2 。 防盗报警及声音监听部分 采用4芯屏蔽通信线缆（RVVP），每芯截面积为0.55mm2 。 3．门禁控制部分 （1）门磁开关采用2芯普通通信线缆（RVV），每芯截面积为
0.55mm2 。 （2）读卡机与现场控制器连线采用4芯通信线缆（RVVP）或3类双绞线，每芯截面积为0.3mm2 ～0.5mm2 。 （3）读卡机与输入/输出控制板之间可采用5～8芯普通通信线缆（RVV）或3类双绞线，每芯截面积为0.3mm2 ～0.5mm2 。 （4）输入/输出控制板与电控门锁、开门按钮等均采用2芯普通通信线缆（RVV），每芯截面积为0.75mm2 。 4．巡更管理部分 现场控制器至巡更开关之间连线采用2芯普通通信线缆（RVV），每芯截面积为0.5mm2
安全防范工程技术规范
目录 第一章总则 (4) 一、概述 (4) （一）制定《规范》的背景及编制过程 (4) （二）标准的属性、级别及其在安防标准体系中的地位 (9) （三）《规范》主要内容的确定及章节设置 (10) （四）与相关标准的比较和协调关系 (11) （五）《规范》的主要特点及实施后的效益分析 (13) （六）《规范》贯彻实施中今后需要进行的主要工作 (13) 二、内容简介 (14) 三、条文、条文说明及解释 (14) 第二章术语 (15) 一、内容简介 (15) 二、条文、条文说明及解释 (16) 第三章安全防范工程设计 (18) 一、内容简介 (18) 二、条文、条文说明及解释 (18) 3.1 一般规定 (19) 3.2 现场勘察 (20) 3.3 设计要素 (22) 3.4 功能设计 (23) 3.5 安全性设计 (26) 3.6 电磁兼容性设计 (26) 3.7 可靠性设计 (27) 3.8 环境适应性设计 (28) 3.9 防雷与接地设计 (28) 3.10 集成设计 (29) 3.11 传输方式、传输线缆、传输设备的选择与布线设计 (29) 3.12 供电设计 (32) 3.13 监控中心设计 (32) 三、安防工程设计中应注意的主要问题 (33) 第四章高风险对象的安全防范工程设计 (34) 一、内容简介 (34) 二、条文、条文说明及解释 (35) 4.1 风险等级与防护级别 (35) 4.2 文物保护单位、博物馆安全防范工程设计 (36) 4.3 银行营业场所安全防范工程设计 (41) 4.4 重要物资储存库安全防范工程设计 (46) 4.5 民用机场安全防范工程设计 (48) 4.6 铁路车站安全防范工程设计 (50)
视频监控系统施工规范 Revised at 2 pm on December 25, 2020, 1?视频监控工程
一.摄像机安装规范 1.摄像机宜安装在监视U标附近不易受外界损伤的地方， 安装位置不应影响现场设备运行和人员正常活动。安装的高度，室内宜距地面 -5nb室外宜￥哋面一lOm 2?室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用 3?电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景4?摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。镜头视场内，不得有 遮挡监视U标的物体 5?摄像机镜头应从光源方向对准监视U标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。摄像机的安装应牢焦、紧固 6?在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离 7?从摄像机引出的电缆宜留有Im的余量，不得影响摄像机的转动。摄像机的电缆和电源线应固定，不得用插头承受电缆的自重 &云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书 9.摄像晦图沁伤1观价卿矇I於鲫侮日盼 10?摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常 二.线缆部分规范 1?所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥 架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雳区内，并且不得妨碍车辆运行 电源线不能与视频线、控制线等弱电线路同管 3.网借线娜昨m W 栩Ee；豳桝S&瞬 。标准 568B：橙白-1 ，橙2,绿白-3,蓝-4,蓝白-5 ，貓褐白-7,褐-8 4?经 5.所有网络信号线两端需釆用明显的永久性标签 管、钢管和桥架在室外的接口处应做防水处理 7?所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体 &线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右；直径40nmi以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm 左右 9?网络信号线必须采用满足超五类标准以上的UTP电缆。缆线测试标准：国际 ISO/IEC711801：美国ANSI/TIA/EIA-568A 10.所有顺着立杆方向的线缆、线槽、接ft!戯（接tai扁铁）、套管均需用镀锌铁线进行绑扎，绑扎间距以60-70为宜 11?光缆布放前应进行单盘测试和配盘，并按设计要求的A、B端敷设。配盘时严禁将光、电缆
安全性 □对信息系统安全性的威胁 任一系统，不管它是手工的还是采用计算机的，都有其弱点。所以不但在信息系统这一级而且在计算中心这一级(如果适用，也包括远程设备)都要审定并提出安全性的问题。靠识别系统的弱点来减少侵犯安全性的危险，以及采取必要的预防措施来提供满意的安全水平，这是用户和信息服务管理部门可做得到的。 管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。白领阶层的犯罪行为是客观存在的，而且存在于某些最不可能被发觉的地方。这是老练的罪犯所从事的需要专门技术的犯罪行为，而且这种犯罪行为之多比我们想象的还要普遍。 多数公司所存在的犯罪行为是从来不会被发觉的。关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。 □计算中心的安全性 计算中心在下列方面存在弱点： 1.硬件。如果硬件失效，则系统也就失效。硬件出现一定的故障是无法避免的，但是预防性维护和提供物质上的安全预防措施，来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。 2.软件。软件能够被修改，因而可能损害公司的利益。严密地控制软件和软件资料将减少任何越权修改软件的可能性。但是，信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。银行的程序员可能通过修改程序，从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上，这已经是众所周知的了。其它行业里的另外一些大胆的程序员同样会挖空心思去作案。 3.文件和数据库。公司数据库是信息资源管理的原始材料。在某些情况下，这些文件和数据库可以说是公司的命根子。例如，有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施，这些后备措施可以保证，如果正在工作的公司数据库被破坏，则能重新激活该数据库，使其继续工作。某些文件具有一定的价值并能出售。例如，政治运动的损助者名单被认为是有价值的，所以它可能被偷走，而且以后还能被出售。 4.数据通信。只要存在数据通信网络，就会对信息系统的安全性造成威胁。有知识的罪犯可能从远处接通系统，并为个人的利益使用该系统。偷用一个精心设计的系统不是件容易的事，但存在这种可能性。目前已发现许多罪犯利用数据通信设备的系统去作案。 5.人员。用户和信息服务管理人员同样要更加注意那些租用灵敏的信息系统工作的人。某个非常无能的人也能像一个本来不诚实的人一样破坏系统。 □信息系统的安全性 信息系统的安全性可分为物质安全和逻辑安全。物质安全指的是硬件、设施、磁带、以及其它能够被利用、被盗窃或者可能被破坏的东西的安全。逻辑安全是嵌入在软件内部的。一旦有人使用系统，该软件只允许对系统进行特许存取和特许处理。 物质安全是通过门上加锁、采用防火保险箱、出入标记、警报系统以及其它的普通安全
安全防范工程技术规范 1 总则 2 术语 3 安全防范工程设计 3.1 一般规定 3.2 现场勘察 3.3 设计要素 3.4 功能设计 3.5 安全性设计 3.6 电磁兼容性设计 3.7 可靠性设计 3.8 环境适应性设计 3.9 防雷与接地设计 3.10 集成设计 3.11 传输方式、传输线缆、传输设备的选择与布线3.12 供电设计 3.13 监控中心设计 4 高风险对象的安全防范工程设计 4.1 风险等级与防护级别 4.2 文物保护单位、博物馆安全防范工程设计 4.3 银行营业场所安全防范工程设计 4.4 重要物资储存库安全防范工程设计 4.5 民用机场安全防范工程设计 4.6 铁路车站安全防范工程设计 5 普通风险对象的安全防范工程设计
5.1 通用型公共建筑安全防范工程设计 5.2 住宅小区安全防范工程设计 6 安全防范工程施工 6.1一般规定 施工准备 6.2 工程施工 6.3 6.4系统调试 7 安全防范工程检验 7.1一般规定 系统功能与主要性能检验 7.2 安全性及电磁兼容性检验 7.3 设备安装检验 7.4 线路敷设检验 7.5 电源检验 7.6 7.7防雷与接地检验 8 安全防范工程验收 8.1一般规定 验收条件与检验组织 8.2 工程验收 8.3 8.4工程移交 本规范用词说明..... P103 附：条文说明 1 总则 1.0.1 为了规范安全防范工程设计、施工检验和验收，提高安全防范工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。
1.0.2 本规范适用于新建、改建、扩建的安全防范工程。通用型公共建（构）筑物（及其群体）和有特殊使用功能的高风险建（构）筑物（及其群体）的安全防范工程的建设，均应执行本规范 1.0.3 安全防范工程的建设，应纳入单位或部门工程建设的总体规划，根据其使用功能、管理要求和建设投资等因素，进行综合设计、同步施工和独立验收。 1.0.4 安全防范工程的建设，必须符合国家有关法律、法规的规定，系统的防护级别应与被防护对象的风险等级相适应。 1.0.5 各类安全防范工程均应具有安全性、可靠性、开放性、可扩充性和使用灵活，做到及时先进，经济合理，实用可靠。 1.0.6 安全防范工程的建设，除执行本规范外，还应符合国家现行工程建设强制性标准及有关及时标准、规范的规定。 2 术语 2.0.1 安全防范产品用于防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等领域的特种器材或设备。 2.0.2 安全防范系统以维护社会公共安全为目的，运用安全防范产品和其他相关产品所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；或由这些系统为子系统组合或集成的电子系统或网络。 2.0.3 安全防范（系统）工程 以维护社会公共安全为目的，综合运用安全防范技术和其他科学技术， 为建立具有防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等功能（或其他组 合）的系统而实施的工程。通常也称为技防工程。
安防系统技术标准和要求 安全防范系统工程技术文件 一、投标人资格要求 1.1投标申请人具有经工商行政管理机关登记注册的独立法人资格，企业注册资金在1000万元及以上。 1.2投标申请人须是同时 具备建设行政主管部门核发的建筑智能化工程专业承包二级以上(含二级)资质，安全防范一级资质，并在人员、设备、资金等方面具有相应的施工能力。 1.3具有固定的办公场所，健全的组织机构，通过相关质量体系认证，且具有履行合同所必需的经济、财务和相应的组织能力。 1.4近三年至少具有一项在800万元及以上的建筑智能化系统工程项目业绩(合同原件备查)。 1.5 投标单位拟派出的项目经理或注册建造师须是具备建设行政主管部门核发的二级建造师(机电工程专业)及以上。 1.6 拟派出的项目管理人员，应无在建工程，否则按废标处理;投标单位的项目经理或注册建造师中标后需到本项目招投标监督主管部门办理备案手续。 1.7本次招标不接受联合体投标。 1.8 外省施工企业还需到分公司工商注册所在地的市(州)、县(市)建设行政主管部门办理《吉林省入吉建筑业企业投标备案证明书》后方可参加投标。(详见吉建管[2007]17号、吉建管[2008]14号文件) 9 拒绝列入政府不良行为记录期间的企业或个人投标。 1. 二、招标内容和供货范围
以设计院提供的初步设计方案和智能与信息系统施工设计图为基础，根据实际情况，对安全防范系统工程进行优化设计和施工(包括视频监控系统、门禁系统、防盗报警系统、巡更系统以及考勤系统的设备采购、安装、调试、系统集成、明敷管线、电缆等)。 安全防范系统工程主要含:视频监控子系统、防盗报警子系统、门禁子系统(一卡通)、巡更管理子系统、实现各子系统的集成与联动，实现统一调度和管理，确保与弱电系统整合、开放协议，预留与其它弱电系统接口，便于未来集成。 三、投标要求 投标人在投标文件中应提供下列有关文件，否则视为非响应性投标。 3.1投标方应提供关键设备制造厂家授权书、厂家的通讯协议开放承诺书、厂家原厂授后服务承诺书、产品手册样本。(包括监控设备、存储设备、拼接屏等)。 3.2投标人有能力履行合同设备维护、保养、修理及其他服务义务的文件。 3.3投标文件应包括如下内容。 3.4系统硬件和软件的总体配置。 3.5详细的功能实现方案。 3.6工程计划建议。 3.7工程验收计划、技术培训。 3.8售后服务的保证。 3.9工程造价(包括备品备件、专用工具与仪器仪表); 本工程为“交钥匙工程”，满足招标方所有要求，与设备、供应、运输、保险等有关的所有辅材和安装内容应全部包含在内，除招标方明确提出需要的变更外，不再增加任何费用。投标方提供所有投标费用详细的报价清单和总报价(系统建设必须而未明确报价，视为赠送)，报价风险由投标方自行承担。 3.10详细的分项硬件、软件报价
弱电系统（安防监控子系统） 施 工 工 艺 2018 年 2 月 23 日
1.施工工艺描述 施工技术总则 严格按照批准后施工图设计进行施工。 接到任务书，制订详细的施工方案、计划和进度，确保按时完成任务。 审核施工图后，组织相关的施工人员、讲解本次施工的要点、要求和注意事项，使施工人员明确施工的性质、内容和任务。更好的，按期、按质、按量完成施工任务。 遵守国家或部委颁发的法规、标准和规范。 严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及省电信公司的有关文件规定和要求。 施工质量要以施工质量第一位宗旨，加强施工现场的管理和施工监督，严格执行施工规范。做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。符合相关技 术要求。 严格按施工操作程序施工，做到文明施工、文明生产。施工中做好防火、防电、防雷、 防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。 鉴于安全生产责任重大，严格执行国家有关标准和内蒙古兴泰电子科技有限责任公司安 全目标责任状的相关规定” 。 安全操作技术一般规定 注意施工环境，检查作业范围内有无危险地段和可能坠物地带及其它障碍物。作业人员应按规定穿戴、使用防护用品、用具。 所有支架安装等外部设备要符合监控设备载重要求，包括安装面是否适合承重等。 所有监控线路安装均符合公司及国家标准，保证强电和弱电线路分开。尽量使用带屏蔽层的电源线，控制线。网线符合国家标准。 机柜摆放位置和接地要求符合国家标准。 2. 材料、设备要求 、前端部分：解码器、长延时录像机或硬盘录像机、画面分割器、监视器、计算机、系 统软件、打印机、不间断电源等。． 、传输部分：光／电转换器、交换机、光缆、电源线、控制线等。 、终端部分：摄像机、镜头、云台、解码器、防护罩、支架、红外灯、避雷接地装置等。 、上述设备、材料应根据合同文件及设计要求选型，设备、材料和软件进场应验收，并 填写验收记录。设备应有产品合格证、检测报告、安装及使用说明书、“ CCC”认证标识等。如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及 安装、使用、维护说明书的中文文本。设备安装前，应根据使用说明书进行全部检查，合格 后方可安装。 、其他材料：镀锌材料、镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、塑料胀管、 机螺钉、平垫圈、弹簧垫圈、接线端子、绝缘胶布、各类接头等。 3.机具设备 安装器具：手电钻、冲击钻、电烙铁、电工组合工具、对讲机、网线钳、尖嘴钳、剥线 钳、光缆接续设备、脚手架、梯子等。
GB50348—2004 《安全防范工程技术规范》 第一章总则 一、概述 二、内容简介 三、条文、条文说明及解释 一、概述(一)制定《规范》的背景及编制过程 (二)标准的属性、级别及其在安防标准体系中的地位 (三)《规范》主要内容的确定及章节设置 (四)与相关标准的比较和协调关系 (五)《规范》的主要特点及实施后的效益分析 (六)《规范》贯彻实施中今后需要进行的主要工作 《安全防范工程技术规范》是我国安全防范领域第一部内容完整、格式规范的工程建设技术标准。该规范总结了我国安全防范工程建设20多年来的实践经验，吸收了国内外相关领域的最新技术成果，是一部既具有实践性、适用性，又具有前瞻性和创新性的工程建设技术标准。 该规范对安全防范工程的现场勘查、工程设计、施工、检验、验收等各个环节都提出了严格的质量要求，较好地贯彻了全面质量管理的理念，对我国安防工程的建设和管理，具有较强的指导意义和实用价值。该规范的贯彻实施，对于确保安防工程的质量，维护公民人身安全和国家、集体、个人财产安全，具有重大的社会意义和经济效益。 该规范的主要内容包括：总则、术语、安全防范工程设计、高风险对象的安全防范工程设计、普通风险对象的安全防范工程设计、安全防范工程施工、安全防范工程检验、安全防范工程验收。 该规范为强制性国家标准，共有8章，36节，384条，501款。其中91条（款）为强制性条文，必须严格执行。为帮助读者较全面地了解该规范的主要技术内容，有必要对规范编制过程中的有关问题予以介绍。 （一）制定《规范》的背景及编制过程 1．立项背景 安全防范工作是公安业务的重要组成部分。我国改革开放以来，安全防范行业已发展成为一个独立的社会经济产业。由于国民经济的迅速发展和社会安全需求的全面增长，特别是在建筑物或构筑物的规划建设过程中，同时规划建设安全技术防范系统已成为安防业和建筑业的共同需求。和消防安全系统一样，技术防范系统是保护公民人身安全和国家、集体、个人财产安全的重要防范设施。与消防系统工程不同的是，我国消防工作上有消防法，下有一系列配套的消防产品标准和消防工程标准，消防工程的建设一直被纳入工程建设的计划管理之中，而安全技术防范系统工程的建设，由于起步较晚，法规尚不健全，一直未能正式纳入国家工程建设的计划管理之中，严重影响和制约了我国安防事业的发展。 TC100成立十多年来，已先后制定了4项关于风险等级和防护级别的行业标准、两项关于安防工程设计规范的国家标准和三项安防工程管理的行业标准。根据我国标准化法的有关规定，产品标准与工程建设标准分属于两个标准体系，标准的主管部门也不同，而TC100以前制定的上述标准，基本上是按照产品标准的模式经国家质量技术监督局和公安部技术监督委员会批准、发布的，标准的内容、格式不符合工程建设标准的相关要求，未纳入国家工程建设的标准体系，也未得到建设部的批准和认可。因此，在标准实施的过程中遇到许多困难。 当前，我国安全防范行业的发展十分迅速，除生产研制安全技术防范产品的企业外，从事安全技术防范工程设计、施工、软件开发、系统集成的企业遍及全国各地，特别是智能建筑业的迅速兴起，社区安防工作的迫切需求以及国家重点要害部门、重点要害部位安全风险的加
安全防范系统工程技术文件 一、投标人资格要求 1.1投标申请人具有经工商行政管理机关登记注册的独立法人资格，企业注册资金在1000万元及以上。 1.2投标申请人须是同时 具备建设行政主管部门核发的建___________________________________________________________ 全防范一级资质，并在人员、设备、 办公场所，健全的组织机构，通过相关质量体系认证，且具有履行合同所必需的经济、财务和相应的组织能力。 1.4近三年至少具有一项在800万元及以上的建筑智能化系统工程项目业绩（合同原件 备查）。 1.5投标单位拟派出的项目经理或注册建造师须是具备建设行政主管部门核发的二级_ 建造师（机电工程专业）及以上。 1.6拟派出的项目管理人员，应无在建工程，否则按废标处理；投标单位的项目经理或注册建造师中标后需到本项目招投标监督主管部门办理备案手续。 1.7本次招标不接受联合体投标。 1.8外省施工企业还需到分公司工商注册所在地的市（州）、县（市）建设行政主管部门办理《吉林省入吉建筑业企业投标备案证明书》后方可参加投标。（详见吉建管[2007]17 号、吉建管[2008]14号文件） 1.9拒绝列入政府不良行为记录期间的企业或个人投标。 二、招标内容和供货范围 以设计院提供的初步设计方案和智能与信息系统施工设计图为基础，根据实际情况，对安全防范系统工程进行优化设计和施工（包括视频监控系统、门禁系统、防盗报警系统、巡更系统以及考勤系统的设备采购、安装、调试、系统集成、明敷管线、电缆等）。 安全防范系统工程主要含：视频监控子系统、防盗报警子系统、门禁子系统（一卡通）、巡更管理子系统、实现各子系统的集成与联动，实现统一调度和管理，确保与弱电系统整合、开放协议，预留与其它弱电系统接口，便于未来集成。 三、投标要求 投标人在投标文件中应提供下列有关文件，否则视为非响应性投标。 3.1投标方应提供关键设备制造厂家授权书、厂家的通讯协议开放承诺书、厂家原厂授后服务承诺书、产品手册样本。（包括监控设备、存储设备、拼接屏等）。 3.2投标人有能力履行合同设备维护、保养、修理及其他服务义务的文件。 3.3投标文件应包括如下内容。 3.4系统硬件和软件的总体配置。 3.5详细的功能实现方案。 3.6工程计划建议。 3.7工程验收计划、技术培训。 3.8售后服务的保证。 3.9工程造价（包括备品备件、专用工具与仪器仪表）； 本工程为“交钥匙工程”，满足招标方所有要求，与设备、供应、运输、保险等有关的所有辅材和安装内容应全部包含在内，除招标方明确提出需要的变更外，不再增加任何费用。投标方提供所有投标费用详细的报价清单和总报价（系统建设必须而未明确报价，视为赠送），报价风险由投标方自行承担。 3.10详细的分项硬件、软件报价
安防监控系统室外施工安装规范 编制公司: 北京中科盈联科技有限公司 编制日期： 2016年11月14日
目录 安防监控系统室外施工安装规范 (1) 第一章：前端立杆安装 (3) 1. ........................................................ 基础施工 3 1.1 ................................................... 立杆基础 4 1.2 ................................................... 窨井制作 5 1.3 ................................................. 线缆管敷设 7 1.4 接地体安装 (9) 1.5 杆件制作及要求 (10) 1.6 土建施工及安装立杆的要求 (16) 第二章：前端设备安装 (16) 2.1 视频服务器的安装规范 (16) 2.2 摄像机的安装规范 (17) 第三章：传输线缆的安装规范 (19) 3.1 线缆布放要求 (19) 3.2 绑扎总体要求 (20) 3.3 线缆端接基本要求 (20) 第四章：电源、接地要求 (21) 4.1 电源要求 (21) 4.2 防雷要求 (22) 第五章：标签标识规范 (23) 5.1 总体要求 (23) 5.2 设备标签规范 (23) 5.3 线缆标签规范 (23)
本项目所涉及的技术标准和规范（含设计标准依据、产品标准和规范、工程标准和规范、验收标准和规范等）主要包含： 《智能建筑设计标准》GB/T50314-2000 《安全防范工程程序与要求》（GA/T652-2006） 《公安交通管理外场设备基础施工通用要求》（GA/T652-2006） 《混凝土结构工程施工质量验收规范》（GB 50204-2002） 《建筑物电子信息系统防雷技术规范》（GB 50343-2004） 《安全防范工程技术规范》（GB50348-2004） 《建筑物防雷工程施工与质量验收规范》（GB 50601-2010 ） 第一章：前端立杆安装 安装立杆的要求支臂长度以实际场地情况为准。以下为具体工艺要求的详细阐述1.基础施工 根据地形条件和定位选择，进行测量放线，在测量放线时要严格控制基础的物理尺寸要求，使之符合设计规定。 严格按照设计图纸文明施工，人工或挖掘机施工。注意地下原有管道及线缆的安全，预埋管道、手井、机柜、杆件基础开挖至图纸要求的 尺寸。
编订：__________________ 审核：__________________ 单位：__________________ 安全防范工程的验收 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-4749-61 安全防范工程的验收 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 任何一个工程项目建成后，经过试运行和试生产阶段，能够生产出合格的产品或符合设计要求和正常使用后，都要及时办理竣工验收。 安全防范工程建成后，同样在试运行达到设计要求和正常运行以后，也要按国家和行业相关规定进行竣工验收。 中华人民共和国公共安全行业标准《安全防范系统验收规则》GA308-2001和中华人民共和国国家标准《安全防范工程技术规范》GB50348-2004第八章“安全防范工程验收”对安全防范工程验收条件与验收组织、工程验收和工程移交等作了详细的规定。《安全防范系统验收规则》GA308-2001和《安全防范工程技术规范》GB50348-2004第八章“安全防范工程验收”在规定上基本一致，只是标准的性质和出版的时间不同。
安防监控系统施工安装规范
安防监控系统施工安装规范 安防监控系统施工安装规范 （暂行）
目录 第一章：监控机房安装规范 (4) 1、控制室的选取 (4) 2、控制室及机房走线 (5) 3、控制室其他注意事项 (5) 第二章：前端立杆安装 (6) 1. 基础施工 (6) 1.1 立杆基础 (6) 1.2 窨井制作 (7) 1.3 线缆管敷设 (8) 1.4 接地体安装 (9) 2.1 杆件制作与安装 (10) 第三章：前端设备安装 (13) 1、视频服务器的安装规范 (13) 2、摄像机的安装规范 (14) 第四章：传输线缆的安装规范 (16) 1、线缆布放要求： (16) 2、绑扎总体要求 (16) 3、线缆端接基本要求： (17)
第五章：电源、接地要求 (18) 1、电源要求 (18) 2、防雷要求 (19) 第六章：标签标识规范 (20) 1、总体要求 (20) 2、设备标签规范 (20) 3、线缆标签规范 (20) 第七章：竣工验收文件 (21) 第一章：监控机房安装规范 1、控制室的选取 ?选择噪音小、地面干净、空间宽敞（12~50 m2）; ?地板：采用进口防静电活动地板，安装高度为300mm; ?天花板：采用铝合金针孔吸音天花，白色亚光； ?墙面：采用易清洁的阻燃墙纸作墙面装饰处理； ?照度：中心控制室照度在300~400LUX，其他房间在200~300LUX； ?温湿度：机房内必须保持一定的湿度和温度（温度宜为16~30度，相对湿度宜为30%~75%），并有良好的通风条件。
2、控制室及机房走线 ?线缆种类：包括信号线、电缆线，信号线要求必须采用屏蔽电缆，而且信号线和电缆线尽量保持在一定的安全距离（15cm以上）； ?若信号线和电缆线垂直时，建议采用厚度在1.6mm以上的铁板覆盖交叉部分，平行距离小于15cm时，中间建议放置金属隔板； ?布线方式：主要分为上走线、下走线两种布线方式，下走线施工方便省钱省工而且美观，但维护与机房扩容时比较麻烦。而上走线要搭桥架，比下走线 易维护、易扩容，但不易防尘、灰尘比较多； ?线缆走向应尽量顺着线缆的自然状态布线，拐弯处应符合电缆曲率半径要 求，并且在一定的距离进行捆绑，在敷 设的电缆两端应留适度余量，并标示明 显的永久性标记。 3、控制室其他注意事项 ?控制台正面与墙的净距不应小于1.2M，侧面与墙或其它设备的净距，在主要走道不应小于1.5米，次要走道不应小于0.8米，机架背面和侧面距离 的净距不应小于0.8米； ?控制台应安放竖直，台面水平，台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象； ?控制室内设备的排列，应便于维护与操作，并应满足安全，消防的规定要求； ?控制室的其它设备和金属外壳必须做好等电位连接，以保证控制室内的人身和设备安全。
GB50348-2004安全防范工程技术规范 目次 1 总则 2 术语 3 安全防范工程设计 一般规定 现场勘察 设计要素 功能设计 安全性设计 电磁兼容性设计 可靠性设计 环境适应性设计 防雷与接地设计 集成设计 传输方式、传输线缆、传输设备的选择与布线 供电设计 监控中心设计 4高风险对象的安全防范工程设计 风险等级与防护级别 文物保护单位、博物馆安全防范工程设计 银行营业场所安全防范工程设计 重要物资储存库安全防范工程设计 民用机场安全防范工程设计 铁路车站安全防范工程设计 5 普通风险对象的安全防范工程设计 通用型公共建筑安全防范工程设计 住宅小区安全防范工程设计 6 安全防范工程施工 一般规定 施工准备 工程施工 系统调试 7 安全防范工程检验 一般规定 系统功能与主要性能检验 安全性及电磁兼容性检验 设备安装检验 线路敷设检验 电源检验 防雷与接地检验 8 安全防范工程验收 一般规定 验收条件与检验组织
工程验收 工程移交 本规范用词说明.........P103 附：条文说明 1 总则 为了规范安全防范工程设计、施工检验和验收，提高安全防范工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。 本规范适用于新建、改建、扩建的安全防范工程。通用型公共建（构）筑物（及其群体）和有特殊使用功能的高风险建（构）筑物（及其群体）的安全防范工程的建设，均应执行本规范 安全防范工程的建设，必须符合国家有关法律、法规的规定，系统的防护级别应与被防护对象的风险等级相适应。 各类安全防范工程均应具有安全性、可靠性、开放性、可扩充性和使用灵活，做到及时先进，经济合理，实用可靠。 2 术语 安全防范产品 用于防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等领域的特种器材或设备。 安全防范系统 以维护社会公共安全为目的，运用安全防范产品和其他相关产品所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；或由这些系统为子系统组合或集成的电子系统或网络。 以维护社会公共安全为目的，综合运用安全防范技术和其他科学技术，为建立具有防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等功能（或其他组合）的系统而实施的工程。通常也称为技防工程。 利用传感器技术和电子信息技术探测并指示非法进入或试图非法进入设防区域的行为、处理报警信息、发出报警信息的电子系统或网络。 利用视频技术探测、监视设防区域并实时显示、记录现场图像的电子系统或网络。
居民住宅小区安全防范系统工程技术规范（2016版） 1 范围 1．1 本要求规定了居民住宅小区（以下简称小区）安全防范系统的要求，是小区安全技术防范系统设计、施工和验收的基本依据。 1．2 本要求适用于新建、改建、扩建的住宅小区安全防范系统。单幢、多幢住宅楼、公寓楼、商住楼、别墅的安全防范系统应参照执行。 1．3 开放式小区按国家和地方相关标准、要求执行。 2 规范性引用文件 2．1 下列文件中对于本要求的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本要求。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本要求。 GB 12663 防盗报警控制器通用技术条件 GB 20815-2006 视频安防监控数字录像设备 GB 50198-2011 民用闭路监视电视系统工程技术规范 GB 50303-2015 建筑电气工程施工质量验收规范 GB 50343 建筑物电子信息系统防雷技术规范 GB 50348-2004 安全防范工程技术规范 GB 50394 入侵报警系统工程设计规范 GB 50395 视频安防监控系统工程设计规范 GB 50396-2007 出入口控制系统工程设计规范 GB 50057-2010 建筑物防雷设计规范 GB 50311-2007 建筑与建筑群综合布线系统工程设计规范 GB 17565-2007 防盗安全门通用技术条件 GB/T 28181-2016 安全防范视频监控联网系统信息传输、交换、控制技术要求 GB/T 21741 住宅小区安全防范系统通用技术要求 GB/T 31070.1-2014 楼寓对讲系统第1部分：通用技术要求 GB/T 50314-2006 智能建筑设计标准
