半地下式日光温室建造知识

  • 格式：doc
  • 大小：5.81 MB
  • 文档页数：6

半地下式日光温室建造
一、场地选择
（1）保证场地空旷，阳光充足
（2）地势平坦，土壤肥沃
（3）水源充足，有供电设备
（4）交通运输方便
（5）避免环境污染
二、总体布局
（1）以严冬利用为主的温室，以南偏西5度左右为宜。

主要用于春季生产的温室，方位偏东5度左右较好。

一般用指南针或罗盘仪确定方位，也可用日圭法确定方位。

（2）每栋温
室长60米，跨
度7米，温室一
端建造一个缓
冲间，面积12
米左右。

（3）前后
温室间距以太阳位置低的时候，前栋温室的阴影不遮挡后栋温室为很准，距离大约为脊高加草帘卷高的2倍，一般为7-8米左右。

四、设计和施工
（1）确定好方位和建造地点后，要进行放线开挖。

揭掉原耕
地10㎝表土，放置前排备用，再用机械从室内挖土，挖50cm深（相对地面），移至后墙位置，就地宿土碾压夯实，墙面用挖机削面，墙截面呈梯形，下底5m，上顶2m，高（原自然地平向上）3m，后墙内墙坡度15度。

为了牢固，防止雨淋水泡，可在墙基部用砖砌0.5米高，外墙覆以塑料棚膜。

后墙截面图
内坡用砖砌后美
观而耐用
（2）山墙的主要作用是保温和承重，并且要设置上人台阶。

外墙砌12砖墙，内墙砌24砖墙，中间保温夹层12厘米，可填充
珍珠岩、炉渣等。

（3）高度：指温室脊高的高度。

跨度7米的半地下式日光温室高度在3.8米左右为宜。

（4）采光屋面的优化：采光屋面又称前屋面。

前屋面角度的大小是决定采光多少的重要因素。

灵台县日光温室前屋面底角应大于66度，前屋面靠前夹角应大于45度，中部夹角应在30度左右，顶部夹角应在22.5度左右。

采用0.12㎜聚氯乙烯无滴长寿膜，上留1.2m 天窗通风，下留0.6m 地窗通风，压模线每3米间隔纵拉一道。

上通风口处每20㎝一道钢丝，防止通风口棚膜淀水。

用4米宽棚膜，一半遮盖通风口， 一半包裹温室脊部，防止透水。

通风用手动卷膜器。

棉被采用4层睛纶防水棉被。

不同纬度地区日光温室最佳前屋面角度
山墙横截面
口留1.2米宽，通风
口处每20厘米加一
道12号钢丝，防止
通风口棚膜淀水。

部，防止透水。

用4米宽棚
膜，一半遮盖
通风口，一半
包裹温室脊
（5）后屋面，在灵台地区跨度7米的日光温室，前后屋面的投影宽度比为4:1较为合适。

下设4.2m水泥支柱（埋深40㎝，
水泥立柱为12×6㎝，内
加4根冷拉丝），立柱间
距1.5m；立柱上端以50
×3.5㎜钢管作檩，长
1.8m，立柱上端穿孔与檩
条绑扎；后墙上顶掏槽加
24×24㎝混凝土横梁，内
加8元钢筋4道作肋，钢
管檩条一端焊接在混凝土横梁上；檩条上每15㎝横拉12号钢丝一道，用扎丝绑扎檩条上；在保温方面，以秸秆柴草隔热保温性能较好，而且取材方便，造价最低，在屋面上用整捆的玉米、高粱秸秆垫衬，上边抹草泥并铺一层地膜或旧棚膜防治透风，其上
在放整捆麦草、或玉米秸等。

（6）自动卷帘，皮带式卷帘机：每座温室架设1台卷帘机，配套卷帘机电路。

合集下载

日光温室的建造技术

日光温室的建造技术


2. 日光温室优型结构的参数确定
主要结构参数—五度
①
温室跨度
指从温室北墙内侧到南底角间的距离。 目前条件下日光温室的跨度以8～10米为宜， 有的地区超过12米。
②温室高度
指温室屋脊到地面的高 度。
7 米跨度的日光温室， 高度以3.1～3.2米为宜 8 米跨度的日光温室， 高度以3.3～3.4米为宜 9 米以上跨度的日光温 室，高度应大于3.6米
一年一大茬生产（越冬茬）
作物 黄瓜 西葫芦 番茄 茄子 辣椒 韭菜 品种 新世纪、津优3号、津春3号 4094、早青早玉 L402.419 糙青茄、多娜 农研13、洛椒4号、湘研 平韭2号 播种期 下/9-上/10 上/10-中/10 中/9-下/9 上/9-中/9 下/8-上/9 中/4-上/6 定植期 上/11-下/11 上/11-下/11 上/11-下/11 上/11-下/11 上/11-下/11 始收期 下/12 中/12 下/12 下/12 上/11 中/11 终收期 中/6 下/5 上/7 上/7 上/7 中/3
一)
砖结构日光温室建造
1. 温室结构的基本参数
跨度 7米 8米 9米 10米 脊高m 3.1-3.2 3.3-3.4 3.6-3.7 3.8-4.0 前跨m 6.0 6.8 7.7 8.6 后跨m 1.0 1.2 1.3 1.4 前屋面角0C 27.3-28.1 25.9-26.6 25.1-25.7 23.8-24.9 后墙高m 后屋面仰角0C 2.0-2.1 45 2.1-2.2 2.3-2.4 2.4-2.5 45 45-47 45-47
中、下/8 下/11-上/12 下/7-上/8 中/11-上/12 大/8
上、中/9 中/1-中/12 下/8中/9 中/1-上/2

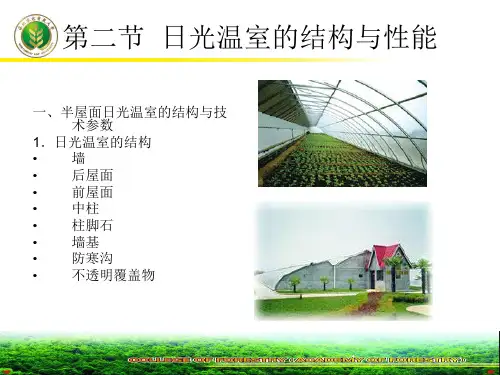

日光温室的结构与性能

日光温室的结构与性能


5．柱脚石
• 基础 • 一般用水泥浇筑，也可用砖砌成 • 要求中柱底部落于柱脚石中央部位并联结牢固
第二节 日光温室的结构与性能
6．墙基
• 墙基部的基础要有足够深度和宽度，才能保持地 面地墙体坚固不容易倒塌
7. 防寒沟
• 与温室处长广方向一致 • 深度与当地冻土层方厚宽一致 • 日的是阻隔温室土壤温度的横向抟导，使温室内 的地温保持一定水平 • 白天还可以蓄热，对防目温室内地浊降低有缓冲 作用
• 华北南部0.8~1.0m为宜 • 华北平原北部、辽宁南部1.0~1.5m为宜 • 若用夹心砖墙，总厚度多为0.5~0.6m
第二节 日光温室的结构与性能
E．后屋面水平投影长度
• 后屋面越长，晚间保温越好 • 后屋面过长，冬季太阳高度角较小时，就会出现 遮光现象，而使温室后部出现大面积阴影，影响 作物的生长发育 • 在北纬38℃~43℃地区，温室高度在3.0~3.5m范 围内，后屋面水平投影长度以1.0~1.6m为宜
第二节 日光温室的结构与性能
2. 后屋面
• 作用是阻止室内热量散失、防寒保温 • 如果仰角大，光线进入的多，光照好 • 如果抑角过大，势必提高中柱高度，使温室过于高 大、不利保温 • 如果仰角过小，后屋面过于平、矮，则阻碍光线进 入，使渐室后半部遮荫面过大，不利作物的生长 • 必须有足够的强度
第二节 日光温室的结构与性能
• 透光性、保温性、耐用性好、 质地轻、价格便宜。 • 现多采用塑料板材和塑料薄膜。
第三节 温室的结构与性能
一、现代温室的结构
（3）通风系统 通风途径：有侧窗通风、 顶窗通风和侧、顶窗同时 通风三个类型。
•一般采用联动式戏动系统， 可自动进行，以调控室内环 境。
第三节 温室的结构与性能
日光温室建造技术-讲义

日光温室建造技术-讲义


五、后屋面施工 第一步：把取出的熟土运回室内，然后
再浇水，使松土塌实，垫平地面，温室内地 面可比室外地面低40厘米左右。施足基肥， 深翻整平。
第二步：埋后立柱，按图每1.8米间距 挖好立柱基坑，夯实并填好基石，基石深度 为50厘米，然后把立柱立于坑内，逐个进行 调整，使其顶端向北倾斜20—25厘米，立 柱前后一致，最后填土夯实基坑，固定立柱。
先将厚4厘米木片横铺在檩条上，用铁钉固定或用 拉冷拔丝(或钢交丝)，在侧墙后坡外侧顶部放好 垫木（用于保护墙体与固定冷拔丝），在墙基25 厘米处埋预制件，然后把冷拔丝的一头固定到预 制水泥件上，另一头拉过山墙与檩条，按间距为 12厘米在檩条上拉架，用紧绳器拉好后，固定到 温室另一侧的预制水泥上。并逐个将檩条和冷拔 丝(或钢交丝)用8号铅丝做的“U”型铆钉固定好， 上面铺上旧棚膜，然后把玉米杆、麦草铺在棚膜 上，踩实，铺3厘米厚的干土，最后抹3厘米厚的 草泥，使整个后屋面成为南高北低的斜坡，坡面 平整无缝。
第三步：拉冷拔丝(或钢交丝)。在侧墙外侧 顶部放好垫木（用于保护墙体与固定冷拔 丝），然后把冷拔丝的一头固定到墙基预 制水泥件上，另一头拉过山墙与主拱架， 按间距为45厘米在主拱架上拉架，用紧绳 器拉好后，固定到温室另一侧的预制水泥 上。并逐个将主拱架和冷拔丝用8号铅丝固 定好。
第四步：固定撑膜竿。按60厘米间距将一 根竹竿的大头插入土中30厘米，另一根的 大头绑在对应位置屋脊的冷拔丝上，主拱 架表面也固定竹竿。
第三步：固定檩条 在后墙上距离地面2.2米的位置挖出斜洞， 斜洞角度同后屋面角保持一致，洞深70厘 米，在洞底垫基石，然后将檩条的一头放 在立柱上，并向南伸出1.1米左右。另一头 放在后墙的斜洞内，逐个进行调整，使所 有立柱的高度、角度一致，再用铁丝将其 与立柱绑好，把斜洞堵好。

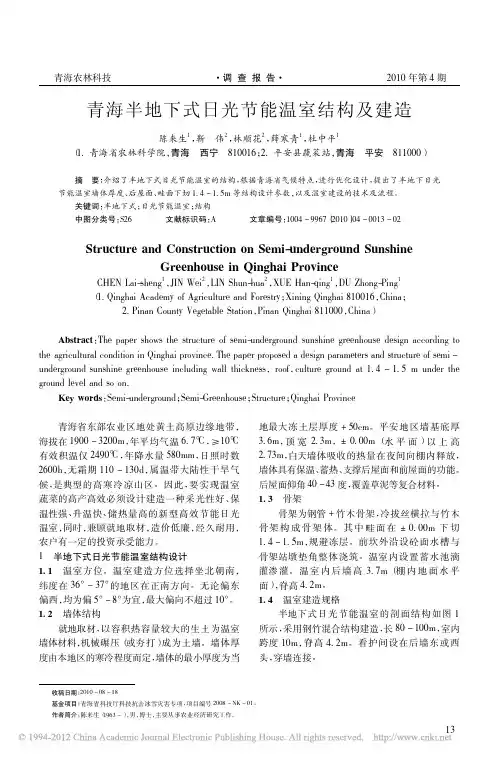

青海半地下式日光节能温室结构及建造_陈来生

青海半地下式日光节能温室结构及建造_陈来生

青海农林科技·调查报告·2010年第4期收稿日期：2010－08－18基金项目：青海省科技厅科技抗击冰雪灾害专项，项目编号2008－NK －01。

作者简介：陈来生（1963－），男，博士，主要从事农业经济研究工作。

青海半地下式日光节能温室结构及建造陈来生1，靳伟2，林顺花2，薛寒青1，杜中平1（1.青海省农林科学院，青海西宁810016；2.平安县蔬菜站，青海平安811000）摘要：介绍了半地下式日光节能温室的结构，根据青海省气候特点，进行优化设计，提出了半地下日光节能温室墙体厚度、后屋面、畦面下切1.4－1.5m 等结构设计参数，以及温室建设的技术及流程。

关键词：半地下式；日光节能温室；结构中图分类号：S26文献标识码：A文章编号：1004－9967（2010）04－0013－02Structure and Construction on Semi-underground SunshineGreenhouse in Qinghai ProvinceCHEN Lai-sheng 1，JIN Wei 2，LIN Shun-hua 2，XUE Han-qing 1，DU Zhong-Ping 1（1.Qinghai Academy of Agriculture and Forestry ；Xining Qinghai 810016，China ；2.Pinan County Vegetable Station ，Pinan Qinghai 811000，China ）Abstract ：The paper shows the structure of semi-underground sunshine greenhouse design according to the agricultural condition in Qinghai province．The paper proposed a design parameters and structure of semi －underground sunshine greenhouse including wall thickness ，roof ，culture ground at 1.4－1.5m under the ground level and so on．Key words ：Semi-underground ；Semi-Greenhouse ；Structure ；Qinghai Province 青海省东部农业区地处黄土高原边缘地带，海拔在1900－3200m ，年平均气温6.7ħ，≥10ħ有效积温仅2490ħ，年降水量580mm ，日照时数2600h ，无霜期110－130d ，属温带大陆性干旱气候，是典型的高寒冷凉山区。
