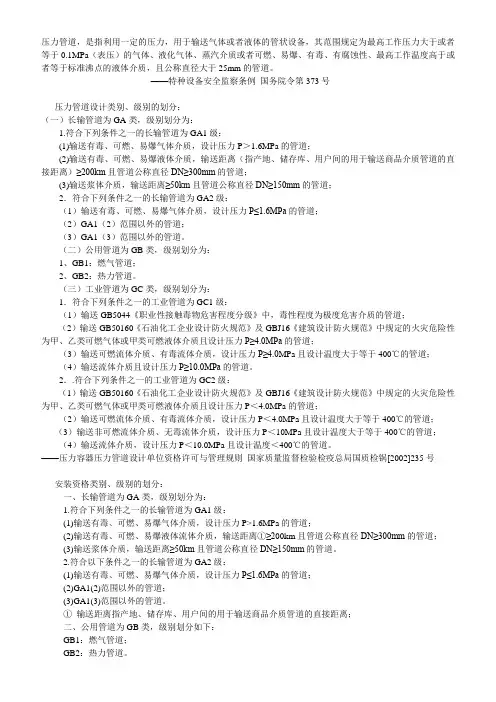

压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、压力管道分类：（根据TSGR1001-2008《压力容器压力管道设计许可规则》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。
2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。
3）GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）符合下列条件之一的工业管道为GC1级：（1）输送GB5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。
管道级别的划分 (1)压力管道类别级别的划分 (7)管道分类（级） (10)压力管道设计类别、级别划分 (19)压力管道定义及分级 (24)管道级别的划分1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。
一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。
另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。
两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。
工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。
目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。
下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。
2、相关规范的介绍《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于（表压）的；2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。
流体的类别涉及火灾危险性、毒性和腐蚀性。
其分类如下：介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。
GB2(1)压力管道安装许可细则（热力管道）
一、（1）注册资金300万元以上
（2）从事压力管道安装的职工人员100人以上
二、专业人员
（1）质量保证工程师具有中级职称，从事4年以上工程施工技术管理工作。
（2）设置工艺、材料、焊接、检验、无损检测、理化检验、设备等质量控制系统责任人员，无损检测责任人应当具有RT射线RTII级或者超声波UTII级资格。
（3）技术人员比例占全体职工人员5%，且不少于10人，有机械、焊接或者金属材料等专业的工程技术人员，其中具有中级职称以上的人员不少于3人；
（4）理化检验人员中至少有1人具有技术员以上（含技术员职称）
（5）持证焊工中气体保护焊焊工不少于5人，各类别材料焊工不少于2人，管道固定焊接方法不少于2人项。
三、办公室库房场地
办公室面积（建筑面积）大于300㎡,设备材料库房面积大于500㎡，具有一、二级焊材库和焊接试验场地。
四、安装设备与检测仪器设备
五、安装范围：设计压力大于2.5mpa的热力管道。
中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》、劳动部关于颁发《压力管道安全管理与监察规定》的通知劳部发〔1996〕140号、
GBT20801[1].4-2006_压力管道规范、压力管道材料等级规定。
压力管道按其用途划分为工业管道、公用管道和长输管道。
压力管道的分类和分级：
一、GA类－－长输管道：
定义：指产地、储存库、使用单位用于输送商品介质的管道；
分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；
二、GB类－－公用管道：
定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、压力管道分类：（根据TSGR1001-2008《压力容器压力管道设计许可规则》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa 的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。
2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。
3）GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）符合下列条件之一的工业管道为GC1级：（1）输送GB 5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。
压力管道许可类别级别划分摘要：一、压力管道许可类别及级别的划分1.GA 类：长输管道2.GA1 级3.GA1 甲级4.GA1 乙级5.GA2 级6.GB 类：燃气管道、热力管道7.GB1 级8.GB2 级9.GC 类：工艺管道10.GC1 级11.GC2 级12.GC3 级13.申请机构：国家局、省质量技术监督局特种设备安全监察处正文：一、压力管道许可类别及级别的划分压力管道是指在生产、生活中承受压力输送气体、液体和浆体的管道。
为了确保压力管道的安全运行，我国制定了一系列的相关标准和规定。
其中，压力管道许可类别和级别的划分是按照管道的设计压力、输送介质、距离等因素进行分类的。
GA 类分为GA1 级、GA1 甲级、GA1 乙级和GA2 级。
GA 类主要是针对长输管道，其中GA1 级涉及的设计压力大于或等于4.0MPa 的长输输气管道和设计压力大于或等于6.3MPa 的长输输油管道。
GA2 级则是指GA1 级以外的长输管道。
GB 类分为GB1 级和GB2 级，主要是针对燃气管道和热力管道。
GB1 级是针对燃气管道的划分，而GB2 级则是针对热力管道的划分。
GC 类分为GC1 级、GC2 级和GC3 级，主要是针对工艺管道的划分。
GC1 级涉及的输送介质包括《危险品化学目录》中规定的毒性程度为急性毒性类别1 介质、急性毒性类别2 气体介质和工作温度高于其标准沸点的急性毒性类别2 液体介质的工艺管道，以及输送GB50160《石油化工企业设计防火规范》、GB50016《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃）的工艺管道。
GC2 级和GC3 级则是根据输送介质的火灾危险性和设计压力等因素进行划分的。
在申请压力管道安装许可时，需要根据管道的类别和级别向相应的机构申请。
其中，GA 类和GC 类的申请机构是国家局，而GB 类的申请机构是省质量技术监督局特种设备安全监察处。
GB2(1)压力管道安装许可细则（热力管道）
一、（1）注册资金300万元以上
（2）从事压力管道安装的职工人员100人以上
二、专业人员
（1）质量保证工程师具有中级职称，从事4年以上工程施工技术管理工作。
（2）设置工艺、材料、焊接、检验、无损检测、理化检验、设备等质量控制系统责任人员，无损检测责任人应当具有RT射线RTII级或者超声波UTII级
资格。
（3）技术人员比例占全体职工人员5%，且不少于10人，有机械、焊接或者金属材料等专业的工程技术人员，其中具有中级职称以上的人员不少于3人；
（4）理化检验人员中至少有1人具有技术员以上（含技术员职称）
（5）持证焊工中气体保护焊焊工不少于5人，各类别材料焊工不少于2人，管道固定焊接方法不少于2人项。
三、办公室库房场地
办公室面积（建筑面积）大于300㎡,设备材料库房面积大于500㎡，具有一、二级焊材库和焊接试验场地。
四、安装设备与检测仪器设备
五、安装范围：设计压力大于2.5mpa的热力管道。
中国压力管道的定义和划分标准一、压力管道的定义根据《中华人民共和国特种设备安全法》（以下简称《特种设备法》）的规定，压力管道是指设计压力大于等于0.1MPa的管道及其附件。
压力管道主要用来输送气体、液体、蒸汽和其他流体，广泛应用于工业生产、城市供水、煤气输送、石油化工、冶金冶炼等领域。
根据不同用途和特点，压力管道可以分为不同的类别和标准，下面是对中国压力管道的划分标准的详细介绍。
二、压力管道的划分标准1.依据材料分类：（1）金属压力管道：如钢管、铜管等。
（2）非金属压力管道：如塑料管、玻璃钢管等。
2.依据压力等级：（1）低压压力管道：设计压力小于等于1.6MPa的管道。
（2）中压压力管道：设计压力大于1.6MPa，小于等于10MPa的管道。
（3）高压压力管道：设计压力大于10MPa，小于等于100MPa的管道。
（4）超高压力管道：设计压力大于100MPa的管道。
3.依据流体性质：（1）气体压力管道：用于输送气体的管道。
（2）液体压力管道：用于输送液体的管道。
（3）蒸汽压力管道：用于输送蒸汽的管道。
（4）多相流压力管道：用于输送同时包含气体、液体和固体颗粒的混合物的管道。
4.依据用途分类：（1）工业生产压力管道：用于工业生产过程中的输送和处理。
（2）市政供水压力管道：用于城市供水系统的输送和配水。
（3）煤气输送压力管道：用于天然气、煤气等气体的输送。
（4）石油化工压力管道：用于石油、天然气等化工产品的输送。
（5）冶金冶炼压力管道：用于冶金冶炼过程中的输送和处理。
5.依据施工管道分类：（1）地下管道：安装在地下的压力管道。
（2）架空管道：安装在空中的压力管道。
（3）水下管道：安装在水下的压力管道。
6.依据管道直径分类：（1）小口径压力管道：管径小于等于DN50的管道。
（2）中口径压力管道：管径大于DN50，小于等于DN300的管道。
（3）大口径压力管道：管径大于DN300的管道。
以上为中国压力管道的定义和划分标准。
186℃的管道。
四、压力管道元件指用于连接或装配成管道的组成件。
包括管子、管件、阀门、法兰、以及密封件、紧固件、膨胀节、阻火器、安全保护装置等。
压力管道的定义及分类压力管道的定义及分类《监察规定》明确指出：压力管道是指在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备，它具体指具有下列属性的管道：a、输送GB5044¶《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；b、输送GB50160·¸《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；c、最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道；d、最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度等于高于标准沸点的液体管道。
e、前四项规定的管道附属设施及其安全保护装置等。
注¶：GB5044标准将介质的毒性程度分为四级，其最高允许浓度分别为：极度危害（I级）：〈0.1mg/m3；高度危害（II级）：0.1mg/m3～1mg/m3；中度危害（III级）：1.0mg/m3～10.0mg/m3；轻度危害（IV级）〉10.0mg/m3。
注·：GB50160标准对可燃气体的火灾危险性分为甲、乙两类：甲类气体为可燃气体与空气混合物的爆炸下限＜10%（体积）；乙类气体为可燃气体与空气混合物的爆炸下限≥10%（体积）注¸：GB50160标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类：15︒C时的蒸汽压力＞0.1MPa的烃类液体及其它类似的液体；甲B类：甲A类以外的可燃液体，闪点＜28︒C；乙A类：闪点≥28︒C至≤45︒C的可燃液体；乙B类：闪点＞45︒C至＜60︒C的可燃液体；丙A类：闪点≥60︒C至≤120︒C的可燃液体；丙B类：闪点＞120︒C的可燃液体。
GB2(1)压力管道安装许可细则（热力管道）
一、（1）注册资金300万元以上
（2）从事压力管道安装的职工人员100人以上
二、专业人员
（1）质量保证工程师具有中级职称，从事4年以上工程施工技术管理工作。
（2）设置工艺、材料、焊接、检验、无损检测、理化检验、设备等质量控制系统责任人员，无损检测责任人应当具有RT射线RTII级或者超声波UTII级资格。
（3）技术人员比例占全体职工人员5%，且不少于10人，有机械、焊接或者金属材料等专业的工程技术人员，其中具有中级职称以上的人员不少于3人；
（4）理化检验人员中至少有1人具有技术员以上（含技术员职称）
（5）持证焊工中气体保护焊焊工不少于5人，各类别材料焊工不少于2人，管道固定焊接方法不少于2人项。
三、办公室库房场地
办公室面积（建筑面积）大于300㎡,设备材料库房面积大于500㎡，具有一、二级焊材库和焊接试验场地。
五、安装范围：设计压力大于2.5mpa的热力管道。
