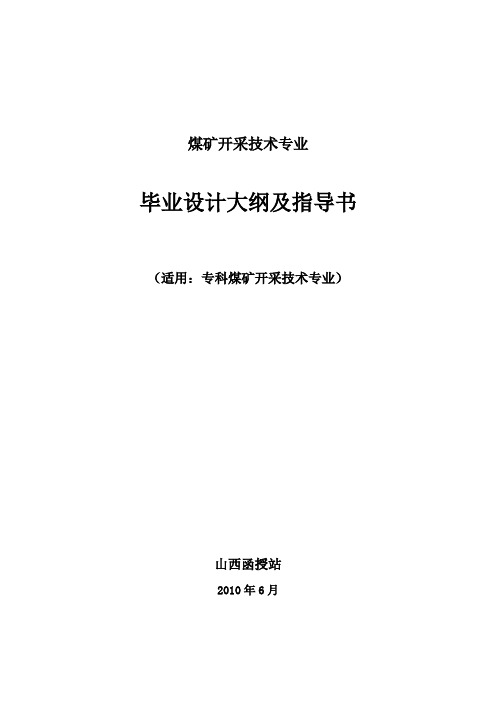

煤矿开采技术专业毕业设计大纲及指导书（适用：专科煤矿开采技术专业）山西函授站2010年6月第一部分煤矿开采技术专业毕业设计大纲一、毕业设计的目及任务毕业设计是本专业整个教学过程中重要的教学环节，通过毕业设计使学生对所学专业的理论知识进行一次系统的总结，并综合应用所学理论知识，根据党的方针政策及煤炭工业的相关规定，结合实际条件进行采区设计。

通过毕业设计使学生对所学专业的理论知识进行一次系统的总结并综合应用所学理论知识。

毕业设计应达到以下目的：1．建立采煤工作面生产系统及采煤工艺过程的概念，熟悉采煤方法的选择原则。

2．合理选定采煤工艺，掌握并安排采煤工作面各工序的时空关系及进行方式，对采煤工作面进行布置和主要参数的确定。

3．掌握工作面顶板支护原理，合理选择支架形式和支护参数。

4．合理确定采煤工作面各项技术参数，选择采煤设备，编制采煤工作面循环作业图表。

5．掌握采煤工作面作业规程的编制方法。

6．掌握回采巷道及井下其它巷道的断面设计方法和巷道掘进施工方法，编制巷道掘进施工作业规程。

二、设计题目的选定1．设计名称：采煤工作面作业规程2．主要内容：采煤工作面的采煤工艺及工作面组织设计，采煤工作面回采巷道的断面设计及掘进施工设计。

3．设计题目选定：毕业设计题目以实习矿井的现场资料为基础，进行真实条件下的技能训练。

三、设计的要求及重点1．重点要求（1）根据选定题目的开采条件，提出合理的采煤工艺和采煤工序过程，并阐明其合理性。

（2）对工作面的参数进行必要的分析、验算，确定合理的参数。

（3）对采煤工作面的主要设备进行合理选型，并进行必要的验算。

（4）编制采煤工作面循环作业图，劳动组织表、技术经济指标表、主要设备配备表。

（5）对采煤工作面的运输巷、回风巷或开切眼任选一条，进行断面设计与施工组织设计，选择掘进施工设备，编制掘进工作面的循环作业图表。

（6）阐明各工序的作业操作要求和工作面安全生产措施。

2．具体要求：（1）编写设计说明书。

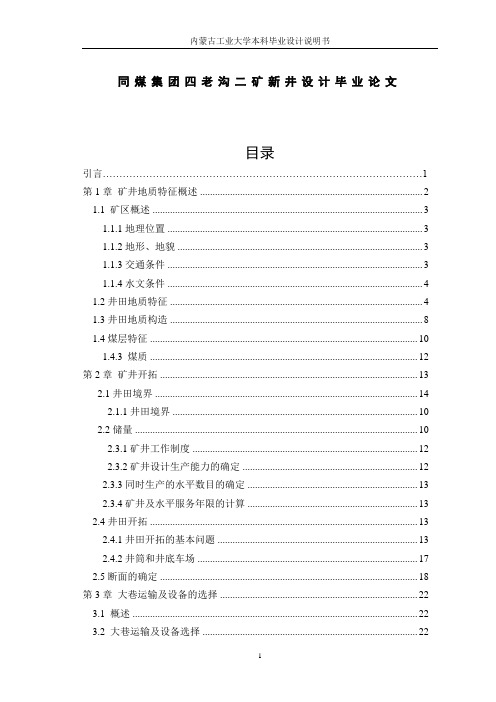

内蒙古工业大学本科毕业设计说明书同煤集团四老沟二矿新井设计毕业论文目录引言 (1)第1章矿井地质特征概述 (2)1.1 矿区概述 (3)1.1.1地理位置 (3)1.1.2地形、地貌 (3)1.1.3交通条件 (3)1.1.4水文条件 (4)1.2井田地质特征 (4)1.3井田地质构造 (8)1.4煤层特征 (10)1.4.3 煤质 (12)第2章矿井开拓 (13)2.1井田境界 (14)2.1.1井田境界 (10)2.2储量 (10)2.3.1矿井工作制度 (12)2.3.2矿井设计生产能力的确定 (12)2.3.3同时生产的水平数目的确定 (13)2.3.4矿井及水平服务年限的计算 (13)2.4井田开拓 (13)2.4.1井田开拓的基本问题 (13)2.4.2井筒和井底车场 (17)2.5断面的确定 (18)第3章大巷运输及设备的选择 (22)3.1 概述 (22)3.2 大巷运输及设备选择 (22)3.2.4矿车型号如下 (23)3.3主要巷道断面的确定 (23)3.3.2胶带大巷断面的确定 (25)3.3.3回风大巷断面的确定 (25)3.4带区系统布置 (26)3.5采区采出率 (27)3.6首采区尺寸 (28)3.7首采区巷道布置 (28)3.8带区主要系统的布置 (28)3.9设备 (29)第4章采煤方法 (30)4.1 采煤工艺方式 (30)4.2采煤工艺方式 (30)4.5设备配置 (34)4.6回采巷道布置 (37)4.7巷道掘进工艺方式及装备 (38)第5章矿井提升及其他系统设计 (40)5.1 概述 (40)5.2主斜井提升 (40)5.3矿井通风技术 (41)5.3.1概况 (41)5.4其他系统 (41)5.4.1防治瓦斯 (41)5.4.2综合防尘系统 (42)第6章设计矿井基本技术经济指标 (45)6.1设计矿井基本经济技术指标表 (43)总结 (44)参考文献 (45)致谢 (46)引言毕业设计是对大学四年知识的一次总结，是学生理论联系实际的重要实践教学环节，是对学生进行的一次综合性专业设计训练。
