序号 检查项目 允许偏差或允许值 检查方法 基坑开挖前量护筒，开 挖后量桩中心
单位
数值
1
桩位
见表5.1.4
2
主
孔深
mm
+300
控 3
按基桩检测技术规 桩 体 质 量 检 范。如钻芯取样，大 直径嵌岩桩应钻至桩 验 目 尖下50cm 项 混凝土强度 承载力 设计要求 按基桩检测技术规范
只 深 不 浅， 用 重 锤 测， 或测钻杆、套管长度，嵌岩 桩应确保进入设计要求的嵌 岩深度
泥浆中传播到孔壁后部分被反射，反射回来 的超声波被接收换能器接收，并经过放大、 滤波等信号处理后，得到孔径、孔深和垂直 度等成孔参数。检测时探头悬浮于泥浆中，
与孔壁不发生接触，属非接触式检测方法。
钻孔灌注桩超声波检测成孔质量检测培训
3．适用范围 (1)适用于检测钻孔灌注桩桩孔的孔径、孔 深及垂直度，也可用于检测地下连续墙 槽段的槽宽、槽深及垂直度。可利用钻 进孔(槽)深与实测孔(槽)深之差，间接 估算孔(槽)底的沉渣厚度，但精度相对 较低。 (2)被测孔径(槽宽)不小于0.5m。
钻孔灌注桩超声波检测成孔质量检测培训
4．检测技术要点 (1) 应在钻孔清孔完毕，孔中泥浆内气泡 基本消散后进行。 (2) 每孔检测前应利用护筒直径作为标定 距离标定仪器系统，并及时锁定标定旋钮，确 保在该孔的检测过程中不得变动。 (3) 仪器探头宜对准护筒中心。 (4) 自孔口至孔底或自孔底至孔口连续检 测。 (5) 应正交X-X’、Y-Y’两方向检测，并标明 检测剖面走向与实际方位的关系。 6）在钻孔灌注桩检测中，当泥浆密度较 大时，将会影响孔径的检测精度。
序号 检查项目 允许偏差或允许值 单位 一 6 般 混凝土 坍落度 干施工 mm 70～100 数值 检查方法

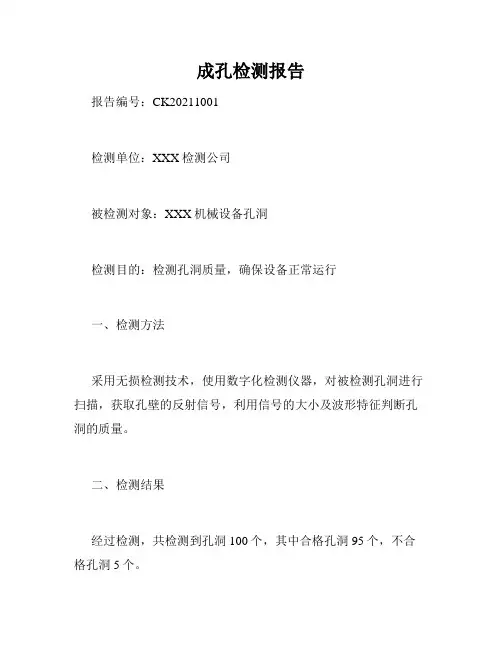

成孔检测报告

成孔检测报告

成孔检测报告
报告编号：CK20211001
检测单位：XXX检测公司
被检测对象：XXX机械设备孔洞
检测目的：检测孔洞质量，确保设备正常运行
一、检测方法
采用无损检测技术，使用数字化检测仪器，对被检测孔洞进行扫描，获取孔壁的反射信号，利用信号的大小及波形特征判断孔洞的质量。

二、检测结果
经过检测，共检测到孔洞100个，其中合格孔洞95个，不合格孔洞5个。

不合格原因及处理措施：
1. 出现孔壁裂纹：需对该孔洞进行打磨处理，确保孔壁平滑
2. 孔洞内部存在杂物：应对杂物进行清理，确保孔洞内部干净
3. 孔洞直径不符合要求：需重新加工该孔洞，确保直径符合实际要求
4. 孔洞深度不足：需对孔洞进行深度加工，确保孔洞深度符合要求
5. 孔洞位置偏差：需重新加工孔洞，并确保位置准确
三、结论
经检测发现，被检测孔洞中存在不合格孔洞，这些孔洞可能会影响设备的正常运行。

建议采取相应的措施对不合格孔洞进行处理，确保设备的质量和稳定运行。

四、检测人员签名
检测单位：XXX检测公司
签字：_______日期：_______。

桩基检测钻芯法及测孔教材

桩基检测钻芯法及测孔教材
(1)灌注桩的试桩，在成孔后混凝土灌注 前，必须进行孔径、孔深、沉渣厚度及垂 直度检测，各项技术指标应满足附录A的要 求，没有代表性的桩不应作为试桩。一般 钻孔灌注桩工程，应随机、均匀抽检数量 不少于总桩数10%的桩进行成孔质量检测。
(2)附录A——成孔允许偏差及检测方法
项目名称 允许偏差
检测方法
4．成孔至设计孔深后方可进行下道工序施 工。孔深的丈量下口以钻头的锥形部分的平 口为准。
5．应合理规划成孔的顺序，既要保证下一 个桩孔的施工不影响上一个桩孔，又要使钻 机的移动距离不要过远和相互干扰。其安全 距离不应小于4倍桩径或最少间隔时间不应 少于36小时。
(三)清孔
1．清孔目的：清除孔底沉渣，以确保钻孔 灌注桩的承载力满足设计要求。 关于沉渣：从定性上讲，可定义为钻孔灌注 桩成孔后淤积于孔底部的非原状沉淀物。从 定量上准确区分沉渣和下部原状地层，目前 还有一定难度。
序 号
成孔方法
允许 允许 偏差 偏差
1～3根、单排 桩基垂直于中
条形桩基沿 中心线方向
(mm) (%)
心线方向和群 桩基础的边桩
和群桩基础 的中间桩
1
泥浆护 壁
D≤1000mm ±50
＜1
灌注桩 D＞1000mm ±50
D/6，且不大于 100
100+0.01H
D/4，且不大于150 150+0.01H
2．清孔方法：正循环清孔、泵吸反循环清 孔、气举反循环清孔。
3．二次清孔：第一次应在成孔完毕后进行， 通过清孔将成孔过程的超标泥浆充分置换， 清孔后的泥浆指标基本达到规定的范围；第 二次应在安放钢筋笼和导管安装完毕后进行， 是对在第一次清孔至下完导管后期间孔内泥 浆的新沉淀物进行置换或上泛，保证孔底附 近的泥浆指标及沉渣厚度在规定的范围内。
