铝镁锰板型截面

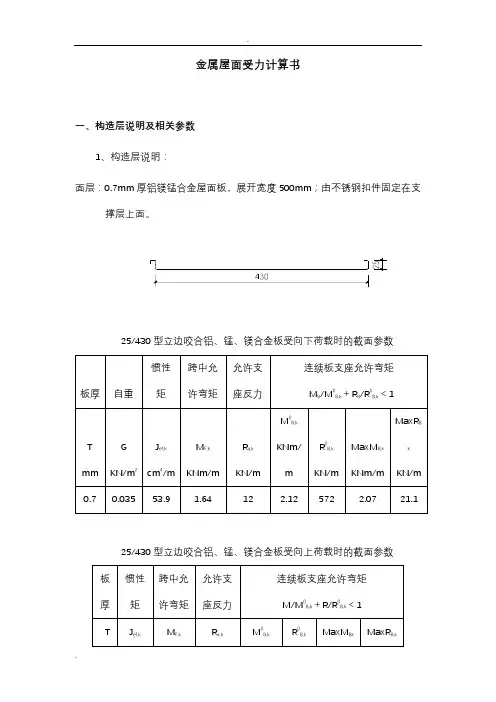

金属屋面受力计算书一、构造层说明及相关参数1、构造层说明：面层：0.7mm厚铝镁锰合金屋面板，展开宽度500mm；由不锈钢扣件固定在支撑层上面。

25/430型立边咬合铝、锰、镁合金板受向下荷载时的截面参数25/430型立边咬合铝、锰、镁合金板受向上荷载时的截面参数降噪层：6mm 厚通风降噪丝网； 防水层：自粘性防水卷材；找平层：1mm 厚镀锌找平钢带（间距400~450mm ）； 支撑层：0.5mm 厚VP125型压型钢承板； 保温层：100厚12k 保温棉满铺；檩条： □40x40x4.0方通檩条，横截面积：576mm 2；间距1000mm ；□40x40x4.0 方通檩条截面特性2、计算依据：《建筑结构荷载规范》（GB50009-2001） 《冷弯薄壁型钢结构技术规范》（GB50018-2002） 《钢结构设计规范》（GB50017-2003） 3、设计参数钢密度：78.5 KN/m 3铝合金密度：28 KN/m3玻璃棉容重：0.12 KN/m3檩条钢材材质为：Q235强度设计值：f(拉、压、弯)(N/mm2) f v(剪)(N/mm2) f ce(端面承压)(N/mm2)215 120 325冷弯薄壁型钢的f(拉、压、弯)设计值为：205N/mm2屋面铝板铝合金牌号为：3004H14，抗拉强度σb≥220(N/mm2)非比例伸长应力σRP0.2≥170(N/mm2) T码铝合金牌号为6063-T5 抗拉强度σb≥160(N/mm2)非比例伸长应力σRP0.2≥110(N/mm2)ST5.5*35六角法兰钻尾钉材质为SWRCH22A，最小破坏力矩为10N·m破坏拉力荷载为13.2KN 材料弹性模量及线胀系数：材料弹性模量E(N/mm2)线胀系数(10-5)钢 2.06*105 1铝合金0.70*105 2.35结构重要性系数：λ=1.14、荷载4.1、恒荷载：0.7厚25/430型立边咬合铝镁锰合金屋面板0.035 KN/m26mm厚通风降噪丝网0.005 KN/m2自粘性防水卷材0.05KN/㎡1mm厚找平钢板0.08 KN/m20.5mm厚压型钢板0.04 KN/m2□40x40x4檩条0.05 KN/m其他连接附件0.005 KN/m2合计0.265KN/m24.2、活荷载（按不上人屋面）：0.5 KN/m24.3、风荷载：按《建筑结构荷载规范》GB50009-2001,计算嘉兴地区的风载为：50年一遇基本风压：w0 = 0.50 kN/m2，地面粗糙类别B类，建筑物高度按20m计算，按封闭式屋面取体形系数。

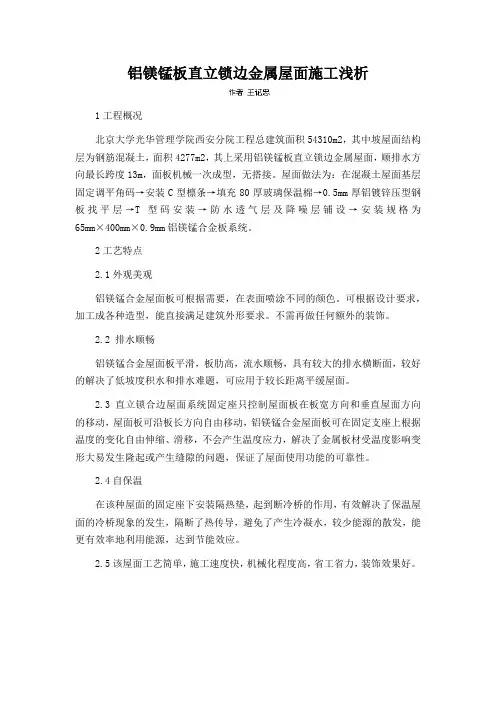

铝镁锰板直立锁边金属屋面施工浅析1工程概况北京大学光华管理学院西安分院工程总建筑面积54310m2，其中坡屋面结构层为钢筋混凝土，面积4277m2，其上采用铝镁锰板直立锁边金属屋面，顺排水方向最长跨度13m，面板机械一次成型，无搭接。

屋面做法为：在混凝土屋面基层固定调平角码→安装C型檩条→填充80厚玻璃保温棉→0.5mm厚铝镀锌压型钢板找平层→T型码安装→防水透气层及降噪层铺设→安装规格为65mm×400mm×0.9mm铝镁锰合金板系统。

2工艺特点2.1外观美观铝镁锰合金屋面板可根据需要，在表面喷涂不同的颜色。

可根据设计要求，加工成各种造型，能直接满足建筑外形要求。

不需再做任何额外的装饰。

2.2 排水顺畅铝镁锰合金屋面板平滑，板肋高，流水顺畅，具有较大的排水横断面，较好的解决了低坡度积水和排水难题，可应用于较长距离平缓屋面。

2.3直立锁合边屋面系统固定座只控制屋面板在板宽方向和垂直屋面方向的移动，屋面板可沿板长方向自由移动，铝镁锰合金屋面板可在固定支座上根据温度的变化自由伸缩、滑移，不会产生温度应力，解决了金属板材受温度影响变形大易发生隆起或产生缝隙的问题，保证了屋面使用功能的可靠性。

2.4自保温在该种屋面的固定座下安装隔热垫，起到断冷桥的作用，有效解决了保温屋面的冷桥现象的发生，隔断了热传导，避免了产生冷凝水，较少能源的散发，能更有效率地利用能源，达到节能效应。

2.5该屋面工艺简单，施工速度快，机械化程度高，省工省力，装饰效果好。

3工艺原理首先在坡形屋面的混凝土板上按照二次深化设计的要求投放锁边屋面C型檩条位置线，用膨胀螺栓将调平角码固定在混凝土结构板上，然后将C型檩条与调平角码栓接，檩条挂线找平后在其上固定T型码。

同时根据设计单块板材的长宽通过压型切割机将成卷的平面板材加工成肋边高65mm的U形屋面板。

将裁切好的铝镁锰合金屋面板依顺序用专用锁边机锁边咬合在铝合金固定支座上。

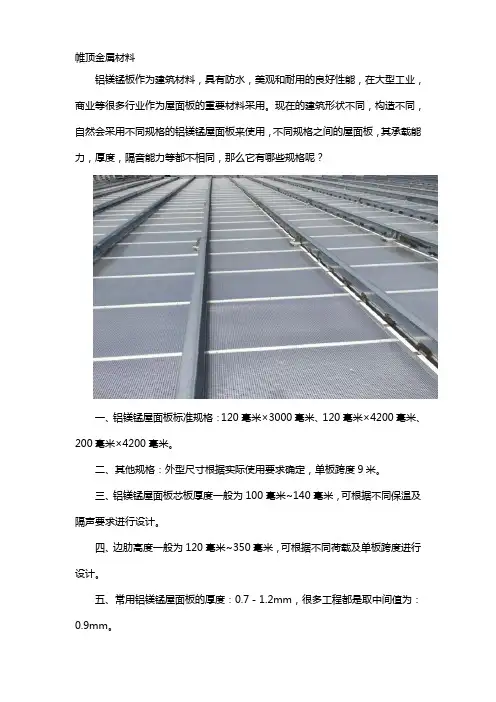

铝镁锰板作为建筑材料，具有防水，美观和耐用的良好性能，在大型工业，商业等很多行业作为屋面板的重要材料采用。

现在的建筑形状不同，构造不同，自然会采用不同规格的铝镁锰屋面板来使用，不同规格之间的屋面板，其承载能力，厚度，隔音能力等都不相同，那么它有哪些规格呢？
一、铝镁锰屋面板标准规格：120毫米×3000毫米、120毫米×4200毫米、200毫米×4200毫米。

二、其他规格：外型尺寸根据实际使用要求确定，单板跨度9米。

三、铝镁锰屋面板芯板厚度一般为100毫米~140毫米，可根据不同保温及隔声要求进行设计。

四、边肋高度一般为120毫米~350毫米，可根据不同荷载及单板跨度进行设计。

五、常用铝镁锰屋面板的厚度：0.7－1.2mm，很多工程都是取中间值为：
0.9mm。

铝镁锰板厚度的选择主要看设计的跨度和荷载，通过计算公式验算，千万不要盲目施工。

在金属屋面系统中，节点的处理，非常重要，决定了后期屋面的综合性能，防风，防水，防雷，以及使用寿命。

河南帷顶金属材料有限公司是集材料销售、金属屋面、墙面工程施工于一体的高新技术企业,公司致力于为新建各类钢结构大跨度建筑、民用建筑提供金属屋面、墙面提供解决方案。

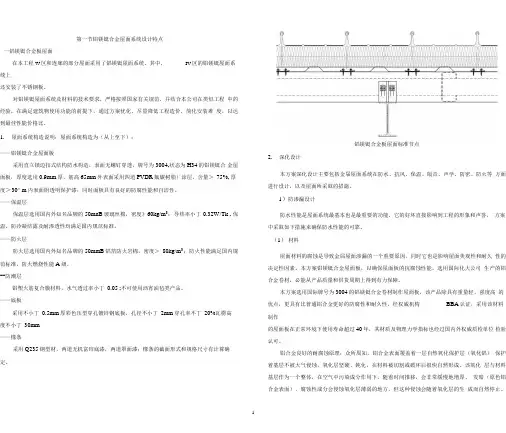

第一节铝镁铤合金屋面系统设计特点一铝镁铤合金板屋面在本工程W区和连廊的部分屋面采用了铝镁铤屋面系统。

其中，IV区的铝镁铤屋面系统上还安装了不锈钢板。

对铝镁铤屋面系统及材料的技术要求，严格按照国家有关规范，并结合本公司在类似工程中的经验，在满足建筑物使用功能的前提下，通过方案优化，尽量降低工程造价，简化安装难度，以达到最佳性能价格比。

1.屋面系统构造说明：屋面系统构造为（从上至下）：——铝镁铤合金屋面板采用直立锁边扣式结构防水构造，表面无螺钉穿透，牌号为3004,状态为H34的铝镁铤合金屋面板，厚度选用0.9mm厚，筋高65mm外表面采用四道PVDR氟碳树脂）涂层，含量＞75%, 厚度＞30^ m内表面附透明保护漆；同时面板具有良好的防腐性能和自洁性。

——保温层保温层选用国内外知名品牌的50mnB玻璃丝棉，密度》60kg/m3；导热率小丁0.32W/Tk , 保温、防冷凝结露及耐渗透性均满足国内规范标准。

——防火层防火层选用国内外知名品牌的50mmB铝箔防火岩棉，密度＞80kg/m3；防火性能满足国内规范标准，防火燃烧性能A级。

--防潮层铝塑火筋复合膜材料，水气透过率小丁0.05 ;不可使用沥宵油毡类产品。

——底板采用不小丁0.5mm厚彩色压型穿孔镀锌钢底板，孔径不小丁2mm穿孔率不丁20%瓦楞高度不小丁30mm——橡条采用Q235钢型材，两道无机富锌底漆，两道罩面漆；橡条的截面形式和规格尺寸有计算确定。

铝镁铤合金板屋面标准节点2.深化设计本方案深化设计主要包括金届屋面系统在防水、抗风、保温、隔音、声学、防密、防火等方面进行设计，以及屋面所采取的措施。

1）防渗漏设计防水性能是屋面系统最基本也是最重要的功能，它的好坏直接影响到工程的形象和声誉，方案中采取如下措施来确保防水性能的可靠。

（1）材料屋面材料的腐蚀是导致金届屋面渗漏的一个重要原因，同时它也是影响屋面美观性和耐久性的决定性因素。

本方案铝镁铤合金屋面板，以确保屋面板的抗腐蚀性能。

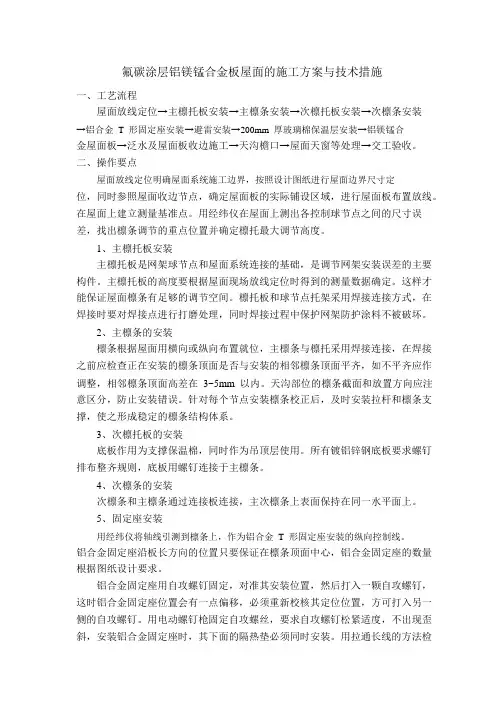

氟碳涂层铝镁锰合金板屋面的施工方案与技术措施一、工艺流程屋面放线定位→主檩托板安装→主檩条安装→次檩托板安装→次檩条安装→铝合金T 形固定座安装→避雷安装→200mm 厚玻璃棉保温层安装→铝镁锰合金屋面板→泛水及屋面板收边施工→天沟檐口→屋面天窗等处理→交工验收。

二、操作要点屋面放线定位明确屋面系统施工边界，按照设计图纸进行屋面边界尺寸定位，同时参照屋面收边节点，确定屋面板的实际铺设区域，进行屋面板布置放线。

在屋面上建立测量基准点。

用经纬仪在屋面上测出各控制球节点之间的尺寸误差，找出檩条调节的重点位置并确定檩托最大调节高度。

1、主檩托板安装主檩托板是网架球节点和屋面系统连接的基础，是调节网架安装误差的主要构件。

主檩托板的高度要根据屋面现场放线定位时得到的测量数据确定。

这样才能保证屋面檩条有足够的调节空间。

檩托板和球节点托架采用焊接连接方式，在焊接时要对焊接点进行打磨处理，同时焊接过程中保护网架防护涂料不被破坏。

2、主檩条的安装檩条根据屋面用横向或纵向布置就位，主檩条与檩托采用焊接连接，在焊接之前应检查正在安装的檩条顶面是否与安装的相邻檩条顶面平齐，如不平齐应作调整，相邻檩条顶面高差在3~5mm 以内。

天沟部位的檩条截面和放置方向应注意区分，防止安装错误。

针对每个节点安装檩条校正后，及时安装拉杆和檩条支撑，使之形成稳定的檩条结构体系。

3、次檩托板的安装底板作用为支撑保温棉，同时作为吊顶层使用。

所有镀铝锌钢底板要求螺钉排布整齐规则，底板用螺钉连接于主檩条。

4、次檩条的安装次檩条和主檩条通过连接板连接，主次檩条上表面保持在同一水平面上。

5、固定座安装用经纬仪将轴线引测到檩条上，作为铝合金T 形固定座安装的纵向控制线。

铝合金固定座沿板长方向的位置只要保证在檩条顶面中心，铝合金固定座的数量根据图纸设计要求。

铝合金固定座用自攻螺钉固定，对准其安装位置，然后打入一颗自攻螺钉，这时铝合金固定座位置会有一点偏移，必须重新校核其定位位置，方可打入另一侧的自攻螺钉。

` 山东亚泰新材料科技有限公司，致力铝镁锰金属屋面材料研发生产，以及系列加工。

真诚为客户提供全方位的专业服务。

铝镁锰合金屋面系统非常适用于新颖、大型工业、商业以及民用建筑复杂多变的屋面，防水、节能、美观、耐用，且可现场压型生产。

该系统尚配有固定座、节点标准件以及配套的装饰、挡雪、防坠落系统，因而其应用广泛应用于体育场馆、会展中心、剧院和博物馆、机场、火车站、地铁站等文化与交通设施以及商业建筑、民用住宅等建筑的屋面。

屋面系统是建筑非常重要的部分，具有严格的设计要求，必须具有：安全耐久、防雨抗风、保温隔热、隔音降噪、造型美观、容易维护等功能。

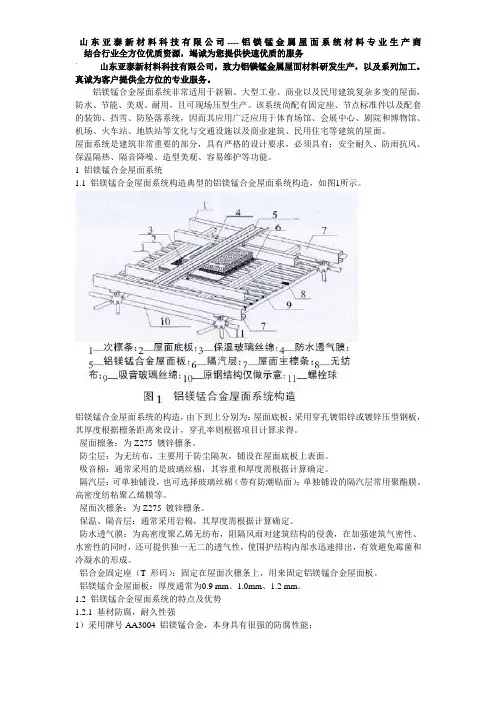

1 铝镁锰合金屋面系统1.1 铝镁锰合金屋面系统构造典型的铝镁锰合金屋面系统构造，如图1所示。

铝镁锰合金屋面系统的构造，由下到上分别为：屋面底板：采用穿孔镀铝锌或镀锌压型钢板，其厚度根据檩条距离来设计，穿孔率则根据项目计算求得。

屋面檩条：为Z275 镀锌檩条。

防尘层：为无纺布，主要用于防尘隔灰，铺设在屋面底板上表面。

吸音棉：通常采用的是玻璃丝棉，其容重和厚度需根据计算确定。

隔汽层：可单独铺设，也可选择玻璃丝棉（带有防潮贴面）；单独铺设的隔汽层常用聚酯膜、高密度纺粘聚乙烯膜等。

屋面次檩条：为Z275 镀锌檩条。

保温、隔音层：通常采用岩棉，其厚度需根据计算确定。

防水透气膜：为高密度聚乙烯无纺布，阻隔风雨对建筑结构的侵袭，在加强建筑气密性、水密性的同时，还可提供独一无二的透气性，使围护结构内部水迅速排出，有效避免霉菌和冷凝水的形成。

铝合金固定座（T 形码）：固定在屋面次檩条上，用来固定铝镁锰合金屋面板。

铝镁锰合金屋面板：厚度通常为0.9 mm、1.0mm、1.2 mm。

1.2 铝镁锰合金屋面系统的特点及优势1.2.1 基材防腐，耐久性强1）采用牌号AA3004 铝镁锰合金，本身具有很强的防腐性能；2）运输或施工造成之表面损伤，不影响其防腐性能；3）英国国家标准局认证：该产品在普通环境下的使用寿命不短于40 年。

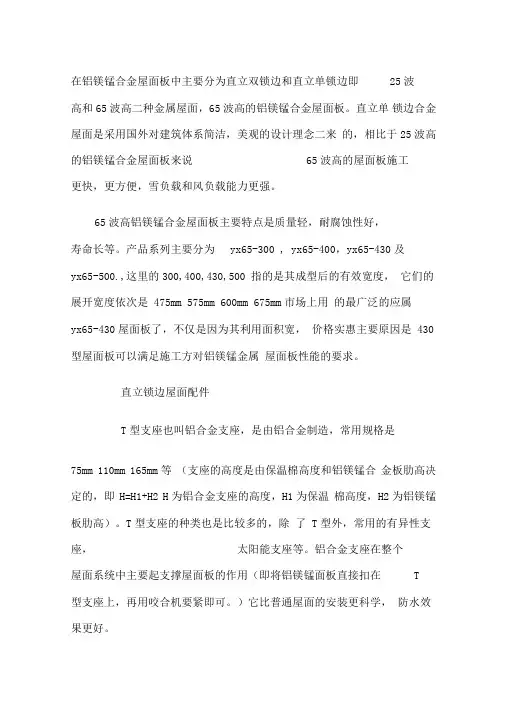

在铝镁锰合金屋面板中主要分为直立双锁边和直立单锁边即25波高和65波高二种金属屋面，65波高的铝镁锰合金屋面板。

直立单锁边合金屋面是采用国外对建筑体系简洁，美观的设计理念二来的，相比于25波高的铝镁锰合金屋面板来说65波高的屋面板施工更快，更方便，雪负载和风负载能力更强。

65波高铝镁锰合金屋面板主要特点是质量轻，耐腐蚀性好，寿命长等。

产品系列主要分为yx65-300 , yx65-400，yx65-430及yx65-500.,这里的300,400,430,500 指的是其成型后的有效宽度，它们的展开宽度依次是 475mm 575mm 600mm 675mm市场上用的最广泛的应属yx65-430屋面板了，不仅是因为其利用面积宽，价格实惠主要原因是 430型屋面板可以满足施工方对铝镁锰金属屋面板性能的要求。

直立锁边屋面配件T型支座也叫铝合金支座，是由铝合金制造，常用规格是75mm 110mm 165mm等（支座的高度是由保温棉高度和铝镁锰合金板肋高决定的，即 H=H1+H2 H为铝合金支座的高度，H1为保温棉高度，H2为铝镁锰板肋高）。

T型支座的种类也是比较多的，除了 T型外，常用的有异性支座，太阳能支座等。

铝合金支座在整个屋面系统中主要起支撑屋面板的作用（即将铝镁锰面板直接扣在T 型支座上，再用咬合机要紧即可。

）它比普通屋面的安装更科学，防水效果更好。

T型支座的安装：其是通过螺钉直接固定在檩条上的，在固定支座时时应该确保与檩条垂直，支座与支座间确保平行。

铝合金支座安装时间距的选择是有铝镁锰合金屋面板的宽度觉得的（如yx65-430型铝镁锰板其支座间距应为 430mm上下间距为1000mm~1500mm 设计标准为1200mm ）系统采用直立锁边形式对压型板进行固定。

这种固定方式属于浮滑式设计理念，即屋面板可以在固定支座上自由滑动，完全消除金属热胀冷缩的影响。

同时这种固定方式使整个系统没有一粒穿透屋面的螺钉，使屋面防水、抗风、耐腐蚀。

铝镁锰屋面板是一种以铝合金为主要基材打造而成的材料，被广泛应用于家庭住宅、车站、展示厅、机场、公共服务建筑及大型购物中心等屋面和外墙当中。

其优点是：1. 基材防腐，耐久性强
它本身具有很强的防腐性能，即使运输或施工造成其表面损伤，也不影响其防腐性能。

2. 防水性能可靠
屋面的固定方式采用暗扣加机械锁边方式，无任何螺钉穿过屋面，避免漏水隐患；且能最大限度地利用面板横截面积排水，排水效率高。

3. 造型适应性好
材料具有相当的强度，又有很好的柔韧性，特别适合三维曲面等复杂造型的屋面。

独特的扇板、弯板及扇弯板生产技术，能在确保防水能力的同时，完美地实现各种设计造型。

4. 材料美观、使用方便
原色面板具有相当强的金属光泽，同时可外涂PE或PVDF涂料，以满足设计和使用的色彩要求，并且在使用期间一般无需洗刷和保养。

整体来说它具有耐腐蚀、美观、重量轻、强度大、容易加工成型等诸多优点，广泛应用于机场航站楼、飞机维修库、车站及大型交通枢纽、会议及展览中心、体育场馆、展示厅、大型公共娱乐设施、公共服务建筑、大型购物中心、商业设施、民用住宅等建筑。

当然它也有缺点，具体是：价格相比于其他的产品有一些贵。

当然，俗话说的好，好货不便宜嘛。

用户在进行购买的时候可以咨询河南帷顶金属材料有限公司。

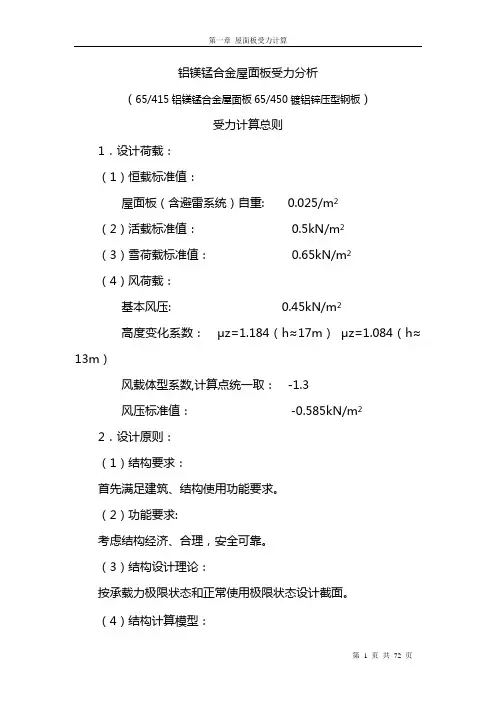

铝镁锰合金屋面板受力分析（65/415铝镁锰合金屋面板65/450镀铝锌压型钢板）受力计算总则1．设计荷载：（1）恒载标准值：屋面板（含避雷系统）自重: 0.025/m2（2）活载标准值：0.5kN/m2（3）雪荷载标准值：0.65kN/m2（4）风荷载：基本风压: 0.45kN/m2高度变化系数：μz=1.184（h≈17m）μz=1.084（h≈13m）风载体型系数,计算点统一取：-1.3风压标准值：-0.585kN/m2 2．设计原则：（1）结构要求：首先满足建筑、结构使用功能要求。

（2）功能要求:考虑结构经济、合理，安全可靠。

（3）结构设计理论：按承载力极限状态和正常使用极限状态设计截面。

（4）结构计算模型：考虑屋面板承受竖向荷载、水平荷载，强度和挠度按受弯构件计算；并考虑温度和地震效应的影响。

强度和挠度按弹性五跨连续梁模型计算内力，按薄壁构件验算截面。

3．设计所采用计算方法及公式:（1）荷载组合:a. 当活荷载≥雪荷载时: 恒荷载＋活荷载b. 当活荷载<雪荷载时: 恒荷载＋活荷载c．考虑风荷载最不利组合: 恒荷载＋风荷载d．考虑检修荷载组合：恒荷载＋检修荷载（2）内力分析:按弹性理论分析，在活荷载作用下考虑活荷载的最不利布置，在雪荷载作用下考虑满跨布置，并考虑积雪效应，检修荷考虑作用在跨计算单元及计算简图：取一板宽作为计算单元，见上图： 均布荷载下的内力计算：21078.0ql M =22033.0ql M =23046.0ql M =2105.0ql M B -=2079.0ql M C -=集中荷载下的内力计算：lF M er 2.01= lF M er B 1.0-=1p re b F q η= 式中：bp 1——压型钢板的波距，对此板取bp 1=b F —— 集中荷载 q re ——折算线荷载η——折算线荷载系数，取η=0.5m kN b F q p re /205.1415.00.15.01=⨯==η（4）截面验算: 按下式验算弯曲强度：f W M efx ≤=maxmax σ 按下式验算板件宽厚比：200100644.041lEI ql f ≤⨯=集中荷载作用：200100456.131lEIFlf≤⨯=4．截面参数：选用铝镁锰合金板屋面，其截面参数如下：截面高：h=65 mm 截面宽：B=415 mm 板厚：t=0.9 mm理论重量： 1.27kg/m(65/415铝镁锰屋面板截面)I x = 295586mm4i x = 23.1 mm4I y = 12783342 mm4 i y = 151.8 mm4A=555mmm2截面惯性矩：I x = 0.296×106 mm4i x = 23.1 mmy0 = 15mm截面抵抗矩：W x1 = 0.52×104 mm 3W x2 = 1.97×104 mm 3钢材钢号：铝f=180. N/mm 2 fu=230～280 N/mm 2 E=69×103 N/mm 2屋面板受力分析与计算1．荷载取值：风荷载考虑风力参与组合为最不利组合，风荷载按满跨布置。

铝镁锰合金金属屋面施工:方案￥目录第一章工程概况 (1)第二章编制依据 (2)第三章施工计划 (3)第四章施工工艺技术 (6)第五章施工安全保证措施 (19)第六章施工管理及作业人员配置和分工 (27)第七章验收要求 (30)第八章应急处置措施 (33)第九章质量保证措施 (35)第一章工程概况一、工程概况二、分项概况空港新城企业总部项目企业活动中心金属屋面板工程，为人字型屋面，角度约为28°，金属屋面面积约为1700平方米，本工程屋面板选用1mm厚 65/430型直立锁边铝镁锰合金板，底板选用厚穿孔压型钢板。

第二章编制依据《金属屋面工程技术规范》GB50345-2012《金属与石材幕墙工程技术规程》JGJ133-2013《建筑设计防火规范》GB50016-2014《建筑抗震设计规范》GB50011-2010《建筑防雷设计规范》GB50057-2010《钢结构设计规范》GB50017-2017《建筑结构荷载规范》GB50009-2012《建筑物防雷设计规范》GB50057－2010《铝合金建筑型材》GB/T5237-2004《碳素结构钢》GB700-2006《低合金高强度结构钢》GB/T1591-2018《铝及铝合金板材》GB/T3880-2012《建筑用铝型材铝板氟碳涂层》JGT133-2016《建筑用硅酮结构密封胶》GB16776-2015《建筑外墙外保温用岩棉制品》GB/T25975-2010第三章施工计划第一节主要劳动力投入计划根据本工程的特点，我公司将以最大的投入来保证工期的要求，完全配合业主的工期要求和工期计划。

针对本工程的施工要求，本工程施工可以划分为两个施工阶段：一是施工准备阶段，这阶段主要是材料采购、工厂加工等，现场投入的人主要是配合前期施工单位施工，和为后期进入现场施工做好准备；二是进场施工阶段，这阶段主要是施工队伍进场施工。

本工程各个施工点相对比较集中，工期紧，各个施工点的作业程序相对比较单一，各工种的配合需要灵活机动，交叉作业。

铝镁锰屋面系统屋面设计验算：铝镁锰屋面板计算书重中之重根据规范要求，本屋面分为2个区间进行计算。

区间1为室内屋面，采用该屋面顶端最危险部位进行计算。

区间2为室外屋面，采用该屋面最危险的檐口部位进行计算。

(一) 区间1屋顶标高为37.0m最大风压为负风压Wk =βgz x μz x μs x W0=1.61x1.52 x（-0.8）x0.4=-0.78kN/m21. 屋面板验算：屋面板采用0.9mm厚65/400型型立边咬合铝板，铝支座80mm,截面特性如下表所示：65/400型立边咬合铝板受向上压力时的截面参数板厚惯性矩跨中允许弯矩允许支座反力连续板支座允许弯矩M/M0B,k＋R/R0B,k＜1 Tmm Jef,kcm4/m MF,k KNm/m Ra,k KN/m M0B,k KNm/m R0B,k KN/m MaxMB,k KNm/m MaxRB,k KN/m0.9 45.1 1.88 14.8 1.88 47.8 1.63 9.54[$#61548]m＝1 [$#61548]m＝1.1屋面板通过T型支座连接在檩条上，由T型支座支撑，故屋面板的受力应为多跨连续梁的形式，为简化计算，在验算中，屋面板按五跨连续进行计算，取1m的宽度进行单位宽度的验算，在强度验算是，考虑结构重要性系数为1.1（[$#61548]＝1.1）。

其计算模型为：屋面板自重为0.035KN/m2，屋面风荷载为-0.78KN/m2，屋面板跨度1.5m。

(1)荷载统计及组合：负向荷载（受力方向向上）：标准值：qk＝0.035＋(－0.78) KN/m＝－0.745KN/m设计值：q＝1.0×0.035＋1.4×(－0.78) KN/m＝－1.057KN/m(2)负向荷载下屋面板的强度和挠度的综合验算：a)屋面板强度验算：i. 屋面板跨中最大弯矩：Mf1＝0.078[$#61548]ql2＝0.078×1.1×(－1.057)×1.52＝－0.204 KN[$#8226]m|Mf1|＜1.88 KN[$#8226]m满足要求。

铝镁锰板执行标准
铝镁锰板是一种常用的金属材料，常用于建筑、船舶、航天航空等领域。

该板材的执行标准有以下几个方面：
1. 板材的化学成分应符合国家标准或双方协商的技术协议要求。

2. 板材应符合国家标准或双方协商的技术协议要求的机械性能，包括抗拉强度、屈服强度、伸长率等指标。

3. 板材的表面质量应符合国家标准或双方协商的技术协议要求，包括表面平整度、表面光洁度、表面缺陷等指标。

4. 板材的尺寸、重量等应符合国家标准或双方协商的技术协议
要求。

5. 板材应符合国家标准或双方协商的技术协议要求的其他性能
和要求。

以上是铝镁锰板的执行标准，厂家在生产过程中应该遵守这些标准，保证产品的质量和性能。

同时，用户在购买铝镁锰板时也应注意产品的执行标准，确保所采购的产品符合自己的需求和要求。

- 1 -。

铝镁锰金属屋面板施工技术摘要：铝镁锰合金板金属屋面系统广泛应用于机场航站楼、车站、大型交通枢纽、体育馆、展览馆、会议中心及大型购物中心等建筑，其构造简单，安装快捷，极大的缩短了工期，其造型能力强，适合于各种曲面、坡面屋面及大跨度屋面。

铝镁锰金属屋面系统为现代建筑向舒适、轻型、耐久、经济、环保等方向发展发挥了重要作用。

关键词：铝镁锰金属屋面特点、结构、施工、系统前言：铝镁锰板屋面系统在世界各地得到了广泛的应用,原因除了铝镁锰板优良的品质外,其中合理的构造层次和正确的施工方法,起到至关重要的作用。

本文章就铝镁锰板屋面系统的应用、构造和施工进行介绍。

一、铝镁锰金属屋面具有的特点1.1防水性能机械缝合后直缝固定合金顶板肋骨固定高强度铝合金支架的梅花头，表面完好无损，并且没有穿透螺钉暴露。

这消除了使用传统屋顶施工工艺时的泄漏隐患，其次，铝镁锰合金板首先通过现场压制成型，并可根据需要在现场生产各种长度的屋顶板，从而消除屋顶板长度方向上的搭接接头并降低水的可能性泄漏；镁-锰合金屋顶板肋骨直立，高达65毫米，有效排水高度高，整个板宽可以有效地排水。

与其他金属板相比，相同宽度的立缝铝镁锰合金板的排水横截面最大，由于板肋设置有抗毛细槽，所以在大尺寸肋条和小肋条，这减小了水的表面张力，由此防止毛细水向上移动进入房间。

1.2抗变形性强采用直立式接缝固定方式，高强度铝合金支架仅限制顶板在上下方向上的移动，并不限制顶板在板长方向上的移动。

因此，当温度变化时，顶板可以在支架上自由弯曲，并且不会产生温度应力；在板的宽度方向上可以对支撑轴进行自由旋转，从而消除板上宽度方向的温度应力，有效地解决了其他类型板不能克服的温度变形问题，保证了屋顶性能的可靠性。

1.3造型适应性好所用铝锰镁合金材料既有相当的强度，又有很好的柔韧性，特别适合复杂造型的屋面；独特的弯弧板生产技术，能够在确保防水的同时完美地实现各种设计造型。

1.4材料美观、使用方便：表面氟碳喷涂（PVDF）烤漆，以满足设计和使用的色彩要求；使用期间一般无需洗刷和保养。
