二、风电场总平面布置1、风电机组分布风电机组的布置按充分利用风电场场区的风能资源，并结合场区地形地貌、植被及土地利用规划进行风电机组的布置。

本期50台风电机组分布于山西右玉县牛心堡乡和新城镇的东部山梁上。

风机分布见附图2。

2、集电线路本工程集电线路分4回，4回集电线路的线路总长度为47.0km，其中单回路路径长度为22km，双回路路径长度为25km。

本项目35kV集电线路走向见附图3。

本工程选用两种截面导线LGJ-240、LGJ-95，及与之配合的地线选为GJ-50、GJ-35，导线、地线须分别符合GB1179-83、GB1200-88 标准。

架空集电线路汇集至变电所围墙外终端杆后用电缆ZR-YJY23-26/35-3×300 mm2电缆经电缆沟接至35kV 配电装置。

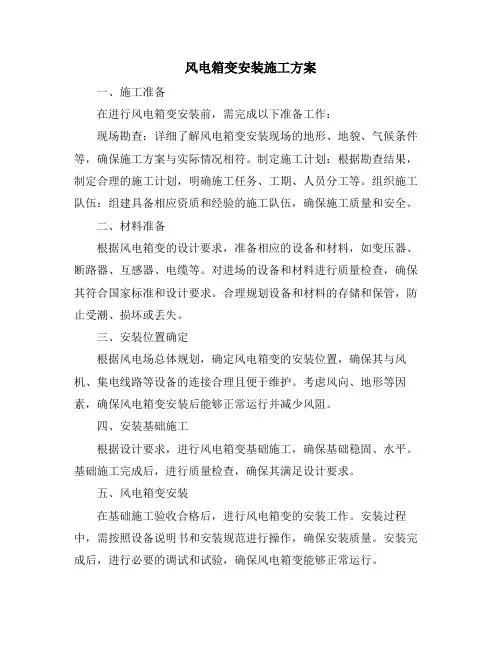

风电箱变安装施工方案一、施工准备在进行风电箱变安装前，需完成以下准备工作：现场勘查：详细了解风电箱变安装现场的地形、地貌、气候条件等，确保施工方案与实际情况相符。

制定施工计划：根据勘查结果，制定合理的施工计划，明确施工任务、工期、人员分工等。

组织施工队伍：组建具备相应资质和经验的施工队伍，确保施工质量和安全。

二、材料准备根据风电箱变的设计要求，准备相应的设备和材料，如变压器、断路器、互感器、电缆等。

对进场的设备和材料进行质量检查，确保其符合国家标准和设计要求。

合理规划设备和材料的存储和保管，防止受潮、损坏或丢失。

三、安装位置确定根据风电场总体规划，确定风电箱变的安装位置，确保其与风机、集电线路等设备的连接合理且便于维护。

考虑风向、地形等因素，确保风电箱变安装后能够正常运行并减少风阻。

四、安装基础施工根据设计要求，进行风电箱变基础施工，确保基础稳固、水平。

基础施工完成后，进行质量检查，确保其满足设计要求。

五、风电箱变安装在基础施工验收合格后，进行风电箱变的安装工作。

安装过程中，需按照设备说明书和安装规范进行操作，确保安装质量。

安装完成后，进行必要的调试和试验，确保风电箱变能够正常运行。

六、质量检查与验收在风电箱变安装完成后，进行质量检查，确保其符合设计要求和质量标准。

质量检查合格后，组织相关部门进行验收，确保风电箱变能够正常投入运行。

七、安全施工措施制定详细的安全施工措施，确保施工过程中的安全。

对施工人员进行安全教育和培训，提高其安全意识和操作技能。

施工现场设置安全警示标志，确保施工人员和现场人员的安全。

八、环境保护措施制定环境保护措施，减少施工过程中的环境污染。

合理安排施工时间，减少噪音和扬尘对周边环境的影响。

废弃物和废水需按照相关规定进行处理，防止对环境造成污染。

以上即为风电箱变安装施工方案的主要内容，具体实施过程中需根据实际情况进行调整和优化，确保施工质量和安全。

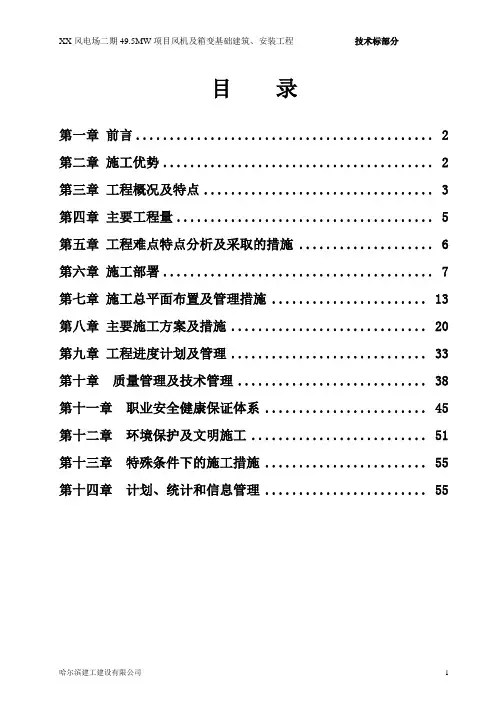

目录第一章前言 (2)第二章施工优势 (2)第三章工程概况及特点 (3)第四章主要工程量 (5)第五章工程难点特点分析及采取的措施 (6)第六章施工部署 (7)第七章施工总平面布置及管理措施 (13)第八章主要施工方案及措施 (20)第九章工程进度计划及管理 (33)第十章质量管理及技术管理 (38)第十一章职业安全健康保证体系 (45)第十二章环境保护及文明施工 (51)第十三章特殊条件下的施工措施 (55)第十四章计划、统计和信息管理 (55)第一章前言编制说明本工程施工组织设计是按《国华乾安一、二期项目风机及箱变基础建筑、安装工程招标文件》、国家现行技术法规及施工规范、规程、标准编制的。

依据的主要技术标准与规范见下：风电机组地基基础设计规定（2007）FD003-2007建筑结构荷载规范（2006年版）GB 50009-2001混凝土结构设计规范GB 50010-2002建筑地基基础设计规范GB 50007-2002建筑抗震设计规范（2008年版）GB 50011-2001地下工程防水技术规范GB50108—2001建筑结构制图标准GB/T 50105-2001房屋建筑制图统一标准GB/T 50001-2001建筑结构可靠度设计统一标准GB 50068-2001《电力建设施工质量及评定规程》（第1部分：土建工程）建筑工程施工质量验收统一标准GB50300-2001混凝土结构工程施工质量验收规范GB50204-2002其它有关的现行规程、规范第二章施工优势一、真诚的感谢业主对我公司的信任，能够给予我公司参与本工程投标机会！我们深知本工程的特殊性与重要性，我公司从上到下表现出了高度的重视程度，我们将会十分珍惜此次机遇。

二、接到招标文件和设计图纸后，我公司多次组织工程技术管理人员对招标文件和图纸进行了仔细认真的研究，并组织了各个专题会对该项工程的特点、重点、难点进行反复的研究和方案论证比较，并认真的准备了该工程投标预备会的答疑文件，其目的是使施工组织设计科学、合理、详尽，具有很强的可操作性和针对性。

风电风机及箱变基础建筑、安装工程施工方案一、内容综述您是不是想了解风电风机和箱变基础建筑以及安装工程的施工方案？那我们就直奔主题，简单地聊聊这方面的内容。

这风电工程里头包括两个部分：风电风机的建设安装和箱变基础建筑的部分。

其实也就是大风车一样的风机怎么立起来，还有那些储存电能的箱子怎么稳稳地放在地面上。

听起来挺有意思的，对吧？咱们一起来了解一下。

首先咱们得说说风电风机，大家都知道，风电风机就是靠风来发电的家伙。

怎么让它稳稳地站在那里，又能捕捉到最多的风呢？这就涉及到选址和安装的问题了，风机的安装位置得选得特别好，既要风大又得稳定。

然后就是怎么把它立起来的问题了，这个过程得用到专业的工程机械，还有技术人员的智慧。

这可不是简单的搭积木，得确保每一个部件都安装得稳稳当当的。

接下来是箱变基础建筑的部分，箱变就是用来储存电能的箱子。

这个箱子得有个坚实的基础，才能确保运行稳定和安全。

这得按照科学的建筑方法进行，得保证土地基础的牢固性和箱体的稳定性。

这个过程同样需要专业的建筑技术和设备来完成，等这些都准备好了，就可以进行电力的输送和分配了。

整个过程说起来简单，做起来可是技术活儿加体力活儿，需要工人们一丝不苟地按照方案进行。

整个过程得严谨、细致，不能有半点马虎。

听着就让人热血沸腾，对吧？那就让我们一起期待这个工程的顺利完成吧！1. 项目背景介绍在全球环保大潮中，风能作为一种清洁、可再生的能源，越来越受到人们的重视。

随着风电技术的不断成熟，风电项目日益增多，我们迎来了这一重要工程——风电风机及箱变基础建筑、安装项目。

这不仅仅是一个普通的工程，它承载着人类对清洁能源的期望和对绿色未来的追求。

想象一下当风力转化为电能，为千家万户送去光明与温暖，我们仿佛看到了风电为地球环境带来的变化。

而我们此次要开展的项目正是这背后不可或缺的工程——从基础的建筑到风机的安装，每一步都至关重要。

这个项目是为了让这片土地更好地利用风能资源，将自然的恩赐转化为社会发展的动力。

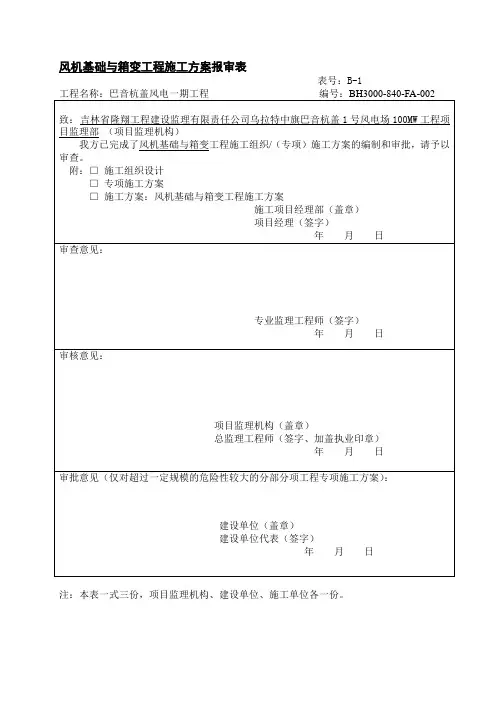

风机基础与箱变工程施工方案报审表表号：B-1注：本表一式三份，项目监理机构、建设单位、施工单位各一份。

风机基础与箱变工程施工方案一、工程概述本单位工程为巴音杭盖一期风电场风机基础、箱变基础工程施工：计划本年度完成67台风机基础与箱变基础施工作业。

风机基础、地基处理：（风机基础开挖及回填不在本标内）钢筋混凝土浇筑和预埋件埋设、基础观测点的埋设；基础环的卸车、安装及调平等。

箱式变压器基础：钢筋混凝土浇筑、预埋件埋设等。

风电机组地基基础和箱式变压器基础间直埋电缆沟：预制混凝土盖板的制作、埋设等。

风机及箱变基础本体接地，外引出基础最少1500mm。

在质量方面应该达到电力建设优质工程验收标准。

二、风机基础施工主要施工方案：1施工工艺流程：风机基础作业程序：全站仪定位验点放线---土石方开挖、爆破→验槽→垫层→基础环支设→放线→基础钢筋绑扎→焊接、预埋接地线路→PVC穿线管、测温管敷设→模板支设→浇灌砼（同步进行基础环预埋件平整度复测）→测温、养护→拆模→回填土并压实。

采用流水作业的方法施工。

箱变基础作业程序：定位放线→土石方开挖、爆破→验槽→垫层→放线→基础钢筋绑扎→焊接基础内接地网→PVC穿线管敷设→焊接、预埋接地线路→模板支设→浇灌砼→养护→拆模→回填土。

采用流水作业的方法施工。

2单位工程施工方案2.1定位放线2.1.1工程所需的测量和工具并送具有校验资质的检验厂家进行校验，检验合格后方可使用。

测量采用全站仪进行定位放线。

2.1.2测量控制网分平面控制网和高程控制网，它的布设主要是为了满足基础定位的精度要求2.1.3。

平面控制应从整体考虑，遵循先整体后局部、高精度控制低精度的原则；平面控制网的座标系统与设计所采用的坐标系统一致；平面控制网要根据设计总平面图和施工总平面布置图来布设；选点应在通视条件良好、安全、易保护的地方，尽量与各区域的建、构筑物的主轴线相吻合。

2.2基础土石方开挖施工2.2.1基础土石方开挖主要采用机械开挖，挖方施工时应将开挖线、放坡线经过验收后方可进行开挖；开挖过程中必须按规定进行放坡，在机械达不到的地方必须人工清理修坡，坡度控制采用坡度尺,并做到边坡平整光滑；开挖过程中必须随时进行测量，以防止超挖；石方需要爆破时，由专业资质人员进行爆破施工（必须做好一切安全防护工作）。

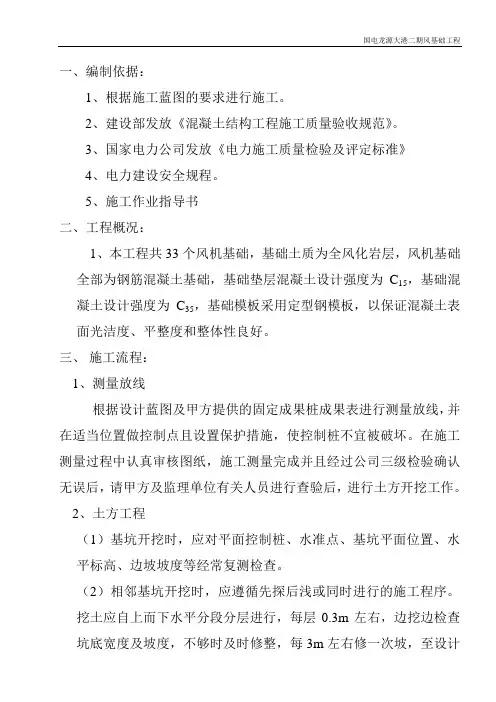

一、编制依据：1、根据施工蓝图的要求进行施工。

2、建设部发放《混凝土结构工程施工质量验收规范》。

3、国家电力公司发放《电力施工质量检验及评定标准》4、电力建设安全规程。

5、施工作业指导书二、工程概况：1、本工程共33个风机基础，基础土质为全风化岩层，风机基础全部为钢筋混凝土基础，基础垫层混凝土设计强度为C15，基础混凝土设计强度为C35，基础模板采用定型钢模板，以保证混凝土表面光洁度、平整度和整体性良好。

三、施工流程：1、测量放线根据设计蓝图及甲方提供的固定成果桩成果表进行测量放线，并在适当位置做控制点且设置保护措施，使控制桩不宜被破坏。

在施工测量过程中认真审核图纸，施工测量完成并且经过公司三级检验确认无误后，请甲方及监理单位有关人员进行查验后，进行土方开挖工作。

2、土方工程（1）基坑开挖时，应对平面控制桩、水准点、基坑平面位置、水平标高、边坡坡度等经常复测检查。

（2）相邻基坑开挖时，应遵循先探后浅或同时进行的施工程序。

挖土应自上而下水平分段分层进行，每层0.3m左右，边挖边检查坑底宽度及坡度，不够时及时修整，每3m左右修一次坡，至设计标高，再统一进行一次修坡清底，检查坑底宽和标高，要求坑底凹凸不超过2.0cm。

（3）雨季施工时，基坑槽应分段开挖，挖好一段浇筑一段垫层，并再基槽两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应经常检查边坡和支撑情况，以防止坑壁受水浸泡造成塌方。

（4）挖掘发现地下管线（管道、电缆、通讯）等应及时通知有关部门来处理，如施工必须毁坏时，亦应事先取得原设置或保管单位的书面同意。

（5）土方开挖一般应按从上往下分层分段依次进行，随时做成一定的坡势。

如用机械挖土，深5m以内的浅坑可以一次开挖。

再接近设计坑底标高或边坡边界时应预留200-300mm厚的土层，用人工开挖和修整，边挖边修坡，以保证不扰动土和标高符合设计要求。

3、模板工程（1）材料选用竹胶模板。

（2）模板及支架必须符合下列规定：A：保证工程结构和构件各部位形状尺寸和相互位置的正确；B：具有足够的承载能力、刚度和稳定性，能可靠的承受混凝土的自重和侧压力，以及在施工中承受荷载；C：构造简单，安装方便并便于钢筋的绑扎、安装和混凝土的浇筑养护等要求；D：模板的接缝不应漏浆。

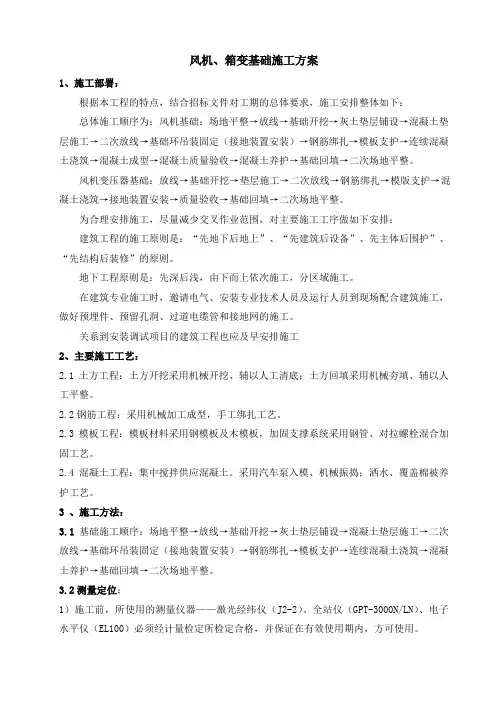

风机、箱变基础施工方案1、施工部署：根据本工程的特点，结合招标文件对工期的总体要求，施工安排整体如下：总体施工顺序为：风机基础：场地平整→放线→基础开挖→灰土垫层铺设→混凝土垫层施工→二次放线→基础环吊装固定（接地装置安装）→钢筋绑扎→模板支护→连续混凝土浇筑→混凝土成型→混凝土质量验收→混凝土养护→基础回填→二次场地平整。

风机变压器基础：放线→基础开挖→垫层施工→二次放线→钢筋绑扎→模版支护→混凝土浇筑→接地装置安装→质量验收→基础回填→二次场地平整。

为合理安排施工，尽量减少交叉作业范围，对主要施工工序做如下安排：建筑工程的施工原则是：“先地下后地上”、“先建筑后设备”、先主体后围护”、“先结构后装修”的原则。

地下工程原则是：先深后浅，由下而上依次施工，分区域施工。

在建筑专业施工时，邀请电气、安装专业技术人员及运行人员到现场配合建筑施工，做好预埋件、预留孔洞、过道电缆管和接地网的施工。

关系到安装调试项目的建筑工程也应及早安排施工2、主要施工工艺：2.1土方工程：土方开挖采用机械开挖、辅以人工清底；土方回填采用机械夯填、辅以人工平整。

2.2钢筋工程：采用机械加工成型，手工绑扎工艺。

2.3模板工程：模板材料采用钢模板及木模板，加固支撑系统采用钢管、对拉螺栓混合加固工艺。

2.4混凝土工程：集中搅拌供应混凝土。

采用汽车泵入模、机械振捣；洒水、覆盖棉被养护工艺。

3 、施工方法：3.1基础施工顺序：场地平整→放线→基础开挖→灰土垫层铺设→混凝土垫层施工→二次放线→基础环吊装固定（接地装置安装）→钢筋绑扎→模板支护→连续混凝土浇筑→混凝土养护→基础回填→二次场地平整。

3.2测量定位：1）施工前，所使用的测量仪器——激光经纬仪（J2-2）、全站仪（GPT-3000N/LN）、电子水平仪（EL100）必须经计量检定所检定合格，并保证在有效使用期内，方可使用。

2）施工现场根据甲方、设计给出的原始坐标（不低于二级导线），使用全站仪利用极坐标法确定出各基础中心线，并在基础东、南、西、北方向各用木桩做出基础的定位桩，作为基础定位放线的控制点。

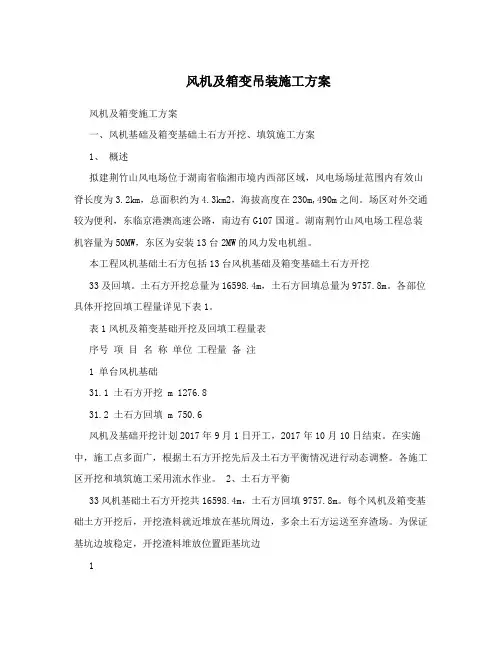

风机及箱变吊装施工方案风机及箱变施工方案一、风机基础及箱变基础土石方开挖、填筑施工方案1、概述拟建荆竹山风电场位于湖南省临湘市境内西部区域，风电场场址范围内有效山脊长度为3.2km，总面积约为4.3km2，海拔高度在230m,490m之间。

场区对外交通较为便利，东临京港澳高速公路，南边有G107国道。

湖南荆竹山风电场工程总装机容量为50MW，东区为安装13台2MW的风力发电机组。

本工程风机基础土石方包括13台风机基础及箱变基础土石方开挖33及回填。

土石方开挖总量为16598.4m，土石方回填总量为9757.8m。

各部位具体开挖回填工程量详见下表1。

表1风机及箱变基础开挖及回填工程量表序号项目名称单位工程量备注1 单台风机基础31.1 土石方开挖 m 1276.831.2 土石方回填 m 750.6风机及基础开挖计划2017年9月1日开工，2017年10月10日结束。

在实施中，施工点多面广，根据土石方开挖先后及土石方平衡情况进行动态调整。

各施工区开挖和填筑施工采用流水作业。

2、土石方平衡33风机基础土石方开挖共16598.4m，土石方回填9757.8m。

每个风机及箱变基础土方开挖后，开挖渣料就近堆放在基坑周边，多余土石方运送至弃渣场。

为保证基坑边坡稳定，开挖渣料堆放位置距基坑边1缘不得小于3m。

覆盖层土方和部分石方开挖渣料可用于回填。

3、土方开挖施工工艺开挖采用挖掘机开挖，对于岩石层采用破碎锤破碎，挖机清理。

人工进行配合清理。

1、施工程序测量放样?一层土石方开挖或岩石破碎?一层土石方清理?二层岩石破碎或岩石破碎?二层土石方清理?…最后一层土石方开挖或岩石破碎?最后一层土石方清理?边坡修整?基底修整?清基2、测量根据设计提供的基坑坐标和现场控制桩，采用GPS复测设计交的基坑中点，并放出基坑开挖轮廓线，在基坑开挖线周边设置控制桩，便于开挖过程中基坑中心和高程的校核。

3、岩石层破碎、清理岩石层开挖采用破碎锤进行破碎，每层破碎厚度0.5~0.8m，破碎完一层挖机进行收渣、清理，清理完成后进行下一层岩石破碎、清理，直至达到设计高程。

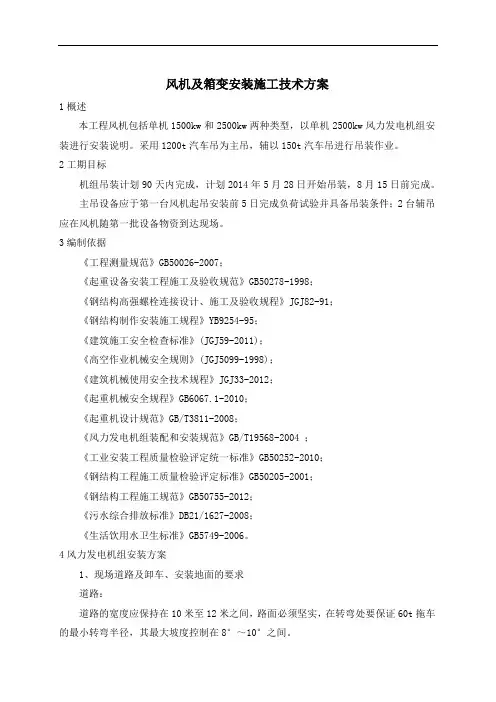

风机及箱变安装施工技术方案1概述本工程风机包括单机1500kw和2500kw两种类型，以单机2500kw风力发电机组安装进行安装说明。

采用1200t汽车吊为主吊，辅以150t汽车吊进行吊装作业。

2工期目标机组吊装计划90天内完成，计划2014年5月28日开始吊装，8月15日前完成。

主吊设备应于第一台风机起吊安装前5日完成负荷试验并具备吊装条件；2台辅吊应在风机随第一批设备物资到达现场。

3编制依据《工程测量规范》GB50026-2007；《起重设备安装工程施工及验收规范》GB50278-1998；《钢结构高强螺栓连接设计、施工及验收规程》JGJ82-91；《钢结构制作安装施工规程》YB9254-95；《建筑施工安全检查标准》(JGJ59-2011)；《高空作业机械安全规则》(JGJ5099-1998)；《建筑机械使用安全技术规程》JGJ33-2012；《起重机械安全规程》GB6067.1-2010；《起重机设计规范》GB/T3811-2008；《风力发电机组装配和安装规范》GB/T19568-2004 ；《工业安装工程质量检验评定统一标准》GB50252-2010；《钢结构工程施工质量检验评定标准》GB50205-2001；《钢结构工程施工规范》GB50755-2012；《污水综合排放标准》DB21/1627-2008；《生活饮用水卫生标准》GB5749-2006。

4风力发电机组安装方案1、现场道路及卸车、安装地面的要求道路：道路的宽度应保持在10米至12米之间，路面必须坚实，在转弯处要保证60t拖车的最小转弯半径，其最大坡度控制在8°～10°之间。

卸车、安装地面的要求：卸车和安装必须站在坚实的地面上，地面必须要反复压实满足承载力要求，其面积约为50m×60m，平面中心到底座部分中心的距离满足最重件吊装的最小回转半径。

2、施工准备设备到货前所有施工机械、人员、材料到场，吊装前5日完成对主吊的组装及负载试验和风机基础的验收，同时完成下列内容：施工人员的安全学习及安全考试；学习相关的风机安装手册及工作计划，熟悉设备情况；完成技术交底；工作计划上报至业主及监理；接收清点专用工具。

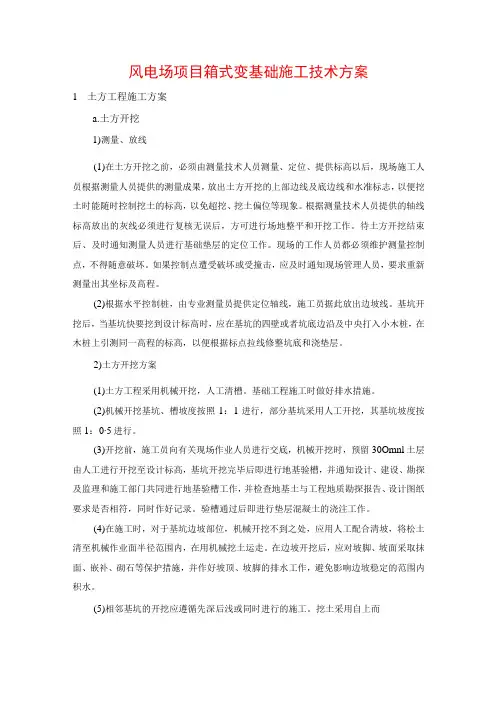

风电场项目箱式变基础施工技术方案1土方工程施工方案a.土方开挖1)测量、放线(1)在土方开挖之前，必须由测量技术人员测量、定位、提供标高以后，现场施工人员根据测量人员提供的测量成果，放出土方开挖的上部边线及底边线和水准标志，以便挖土时能随时控制挖土的标高，以免超挖、挖土偏位等现象。

根据测量技术人员提供的轴线标高放出的灰线必须进行复核无误后，方可进行场地整平和开挖工作。

待土方开挖结束后、及时通知测量人员进行基础垫层的定位工作。

现场的工作人员都必须维护测量控制点，不得随意破坏。

如果控制点遭受破坏或受撞击，应及时通知现场管理人员，要求重新测量出其坐标及高程。

(2)根据水平控制桩，由专业测量员提供定位轴线，施工员据此放出边坡线。

基坑开挖后，当基坑快要挖到设计标高时，应在基坑的四壁或者坑底边沿及中央打入小木桩，在木桩上引测同一高程的标高，以便根据标点拉线修整坑底和浇垫层。

2)土方开挖方案(1)土方工程采用机械开挖，人工清槽。

基础工程施工时做好排水措施。

(2)机械开挖基坑、槽坡度按照1：1进行，部分基坑采用人工开挖，其基坑坡度按照1：0∙5进行。

(3)开挖前，施工员向有关现场作业人员进行交底，机械开挖时，预留30Omnl土层由人工进行开挖至设计标高，基坑开挖完毕后即进行地基验槽，并通知设计、建设、勘探及监理和施工部门共同进行地基验槽工作，并检查地基土与工程地质勘探报告、设计图纸要求是否相符，同时作好记录。

验槽通过后即进行垫层混凝土的浇注工作。

(4)在施工时，对于基坑边坡部位，机械开挖不到之处，应用人工配合清坡，将松土清至机械作业面半径范围内，在用机械挖土运走。

在边坡开挖后，应对坡脚、坡面采取抹面、嵌补、砌石等保护措施，并作好坡顶、坡脚的排水工作，避免影响边坡稳定的范围内积水。

(5)相邻基坑的开挖应遵循先深后浅或同时进行的施工。

挖土采用自上而下进行，边挖边检查坑底宽度及坡度，并及时进行修坡，挖至设计标高后进行清底，要求坑底凹凸不超过15mm。

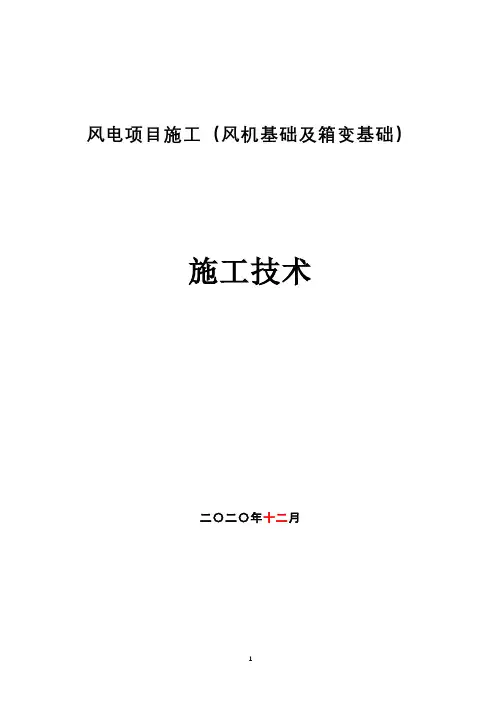

风电项目施工（风机基础及箱变基础）施工技术二〇二〇年十二月一、风机及箱变的安装5.1风力发电机组安装5.1.1 施工范围（1）工程量及设备参数负责风电场工程所有风力发电机组设备的卸车、保管、倒运（含二次倒运）、安装、机组验收、配合风机调试及整套启动工作。

风力发电机组数量、型号、技术参数等数据详见《附件十八吊车选型与供应要求》。

（2）设备卸车、保管风电机组设备由风机厂家负责运输至现场车板交货。

投标人负责提供向导及牵引。

负责设备到场前场地平整、卸车、储存和保管，储存应符合风机厂家的技术规范。

吊具由风机厂家提供并运输至现场，吊具装卸车由投标人负责，使用完毕后归还至业主指定位置。

投标人负责风机设备的卸车工作，当设备吊离板车时，设备责任即转移至投标方。

在合同约定的时间内完成卸车，设备抵达现场后因投标人原因导致不能及时卸车，产生的的压车费由投标人负责。

如果风机设备在风电场内运输过程中遇到雨雪、大雾、大风等天气而导致运输中断，投标人应及时采取相应补救措施。

（3）设备倒运风电机组设备附件如塔底柜、电缆（含风机至箱变低压电缆）、高强度螺栓等，由投标人负责集中保管，在各风机安装前倒运至现场使用。

主要设备（塔筒、机舱、发电机等）由生产厂家负责运输至现场车板交货，但在风机平台不满足存放要求或道路运输条件不满足时，投标人负责设备二次倒运，投标人应对每个机位进行现场踏勘，并承担设备二次倒运所需场地、车辆（包括特殊运输车辆）、吊具、人工等产生的费用。

（4）安装、验收投标人负责按风机厂家安装指导文件要求及现场代表人员指导，完成风电机组设备安装及电装工作。

安装施工过程中损坏的风机部件，投标人按风机厂家报价原价赔偿，由风机厂家负责补发原厂配件更换。

风电机组安装需满足风机厂家验收要求，并验收合格。

（5）试运行配合招标人完成风力发电机组试运行、预验收工作。

（6）其它风机的高强螺栓抽样检测工作及费用由投标人负责，检测比例及项目应符合国家标准和规范要求，投标人保证在设备安装前完成螺栓、螺母、垫圈的抽样检测工作，并取得检测报告，不得延误设备的安装。

施工技术方案及措施3.1 编制原则根据宁夏大唐国际红寺堡新能源有限责任公司宁夏大唐国际红寺堡100MW风电项目马段头标段风机及箱变基础的施工招标文件，我们编制了本方案。

我公司将精心合理地组织施工，充分发挥我公司的优势，采用科学的管理方法，不断提高工程施工项目管理水平；采用新工艺；有效地利用人力、物力资源，积极配合业主的工程协调工作；充分体现我公司诚信社会为本、客户满意为荣的企业文化，严格落实安全文明施工制度，力求在整个项目的施工过程中实现安全、优质、高效、低耗，确保整个工程按照计划顺利进行，严格遵守中国国家和原电力部、国家电力公司颁发的规范、技术标准以及安装和环保规定及有关类似容量、范围及性质的风电场的规定，确保本工程质量标准全面执行国家和电力行业颁布的有关规范、标准，争创国家优质工程。

3.2编制依据宁夏大唐国际红寺堡新能源有限责任公司宁夏大唐国际红寺堡100MW风电项目马段头标段风机及箱变基础的施工招标文件。

电力行业标准《风力发电场项目建设工程验收规程》(2004-03-09)。

电力行业标准《风电场施工组织设计规范》。

国家电力公司《火电发电工程施工组织设计导则》。

风电场调试、可靠性试运行和验收标准ICEA 绝缘电缆工程师学会标准GL 德国劳埃德船级社标准NEC 全国电气规程UBC 统一建筑规程IEC 国际电工委员会标准DL/T5191《风力发电场项目建设工程验收规程》DL/T666《风力发电场运行规程》GB50300《建筑工程施工质量验收统一标准》GB50303《建筑电气工程施工质量验收规范》GB50202《建筑基地基础工程施工质量验收规范》GBJ233《110kV～500kV架空电力线路施工及验收规范》GB50168《电气装置安装工程电缆线路施工及验收规范》GB50169《电气装置安装工程接地装置施工及验收规范》GB50173《电气装置安装工程35kV及以下架空电力线路施工及验收规范》DL/T5137《电测量及电能计量装置设计技术规程》DL5003《电力系统调度自动化设计技术规程》DL/T5007《电力建设施工及验收技术规范》GBJ147《电气装置安装工程高压电器施工及验收规范》GBJ148《电气装置安装工程电力变压器/油电抗器/互感器施工及验收规范》GBJ149《电气装置安装工程母线装置施工及验收规范》GB50169《电气安装工程接地装置施工及验收规范》GB50171《电气装置安装工程盘\柜及二次回路结线施工及验收规范》GB50172《电气装置安装工程蓄电池及验收规范》GB50168《电气装置安装工程电缆线路施工及验收规范》GB50150《电气装置安装工程电气设备交接试验标准》GB50254《电气装置安装工程低压电器施工及验收规范》GB50202-2002《地基与基础工程施工及验收规范》GB50203-2002《砌体工程施工质量验收规范》GB50204-2002《混凝土结构工程施工质量验收规范》GB50205-2001《钢结构工程施工质量验收规范》GB50208-2002《地下防水工程施工质量验收规范》JGJ 18-2012《钢筋焊接及验收规程》JGJ 52-1992《普通混凝土用砂质量标准及检验方法》JGJ 53-1992《普通混凝土用碎石或卵石质量标准及检验方法》JGJ107-2003《钢筋机械连接通用技术规程》JGJ109-96《钢筋锥螺纹接头技术规程》GB/T 50107-2010《混凝土强度检验评定标准》DL/T 5190-2004《电力建设施工及验收技术规范》GB50147-2010《电力建设施工及验收技术规范》GB50148-2010《电力建设施工及验收技术规范》GB50149-2010《电力建设施工及验收技术规范》GB50150-2006《电气装置安装工程母线装置施工及验收规范》GB50168-2006《电气装置安装工程电缆线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB50170-2006《电气装置安装工程旋转电机施工及验收规范》GB50171-2012《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50172-2012《电气装置安装工程蓄电池施工及验收规范》GB50172-2012《建筑设备施工安装通用图集》DL/T621《交流电气装置的接地》DL/T620《交流电气装置的过电压保护和绝缘配合》GB50169《电气装置安装工程接地装置施工及验收规范》DL T 5394-2007《电力工程地下金属构筑物防腐技术导则》J617《接地装置安装工程施工工艺标准》GB50250《电气装置安装工程电气设备交接试验标准》执行中国大唐的有关标准及规定经会审签证的施工图纸和设计文件；批准签证的设计变更；设备制造厂家提供的图纸和技术文件；招标人与承包人、设备材料供货商单位签订的合同文件中有关质量的条款；招标人与监理人签订的合同文件及相关监理文件；《火力发电工程施工组织设计导则》《电力建设安全工作规程》（火力发电厂部分）（DL/5009.1-92）；《电力建设安全施工管理规定》和《补充规定》3.3主要施工方案及措施3.3.1 P&H桩基础3.3.1.1 P&H风机桩基施工（1）勘察结果表明，场区为湿陷性黄土区，尤其①层黄土状粉土厚度较大，属自重湿陷Ⅱ(中等) ～自重湿陷Ⅲ(严重)级湿陷性黄土，对本工程的构筑物的稳定性有一定的影响。

可编辑修改精选全文完整版风电项目风机箱变基础工程施工方案一、用途及适用范围 (4)二、项目概况 (4)三、编译依据 (4)四、附表 (5)五、职责 (5)6.风电基础工程 (5)6.1。

基础挖掘 (5)6.1.1 基本开挖作业流程 (5)6.1.2 质量控制要求 (7)6.1.3 基础开挖注意事项 (8)6.2.坐垫浇注 (8)6.2.1 垫式浇注作业流程 (8)6.2.2 浇注缓冲层时的注意事项 (9)6.3.基础环调平安装 (9)6.3.1 基本环调平安装操作流程 (9)6.3.2 基础环调平作业注意事项 (11)6.4.钢筋制作与安装 (11)6.4.1 施工准备 (11)6.4.2 钢筋制作安装过程 (12)6.4.3 钢筋制作及安装注意事项 (16)6.4.4 加固安装的安全施工措施 (16)6.5。

模板制作安装 (16)6.5.1 模板制作 (16)6.5.2 模板安装 (17)6.5.3 钢网清洗和涂层 (18)6.5.4 拆除 (18)6.5.5 脱模安全技术措施 (18)6.6.风机基础混凝土浇筑 (20)6.6.1 施工流程 (20)6.6.2 混凝土材料 (20)6.6.3 混凝土配合比设计 (23)6.6.4 浇注准备 (23)6.6.5 混凝土搅拌 (24)6.6.6 混凝土运输 (25)6.6.7 混凝土储存 (25)6.6.8 混凝土浇筑 (25)6.6.9 温度控制 (28)6.6.10 混凝土养护 (28)6.6.11 缺陷处理 (44)6.3.12 风机基础混凝土抗裂措施 (45)6.6.13 成品混凝土的保护 (45)6.6.14 质量检验验收 (46)七、其他事项 (48)7.1。

施工过程协调 (48)7.2.检查整改 (48)7.3.事故报告 (48)7.4.拒绝作业 (48)8. 验收 (49)8.1。

工艺验收 (49)8.2 .竣工验收 (49)8. 3.验收组成员 (49)8.4 .验收方法 (49)8.5 .数据传输和归档 (49)一、用途及适用范围（1）加强金能白虎堡三期100MW风电项目施工过程控制，在遵守法律法规和施工安全的前提下，减少施工对环境的影响，确保施工质量过关率达到100% 。

风电建筑工程及风机和箱变基础施工方案工程测量（1）仪器要求：测量仪器为全站仪、经纬仪、水准仪、钢尺、塔尺等，所用仪器必须是在国家法定鉴定机构鉴定合格的，应在其有效期内使用，并进行有效的状态标识；（2）建立厂区内坐标控制网以书面形式接收业主给定的工程坐标点及水准控制点后，用全站仪及经纬仪实施复测，复测后方可进行控制网的布置。

因本工程施工范围较大，各风机的分布较分散,所以本工程风机部分拟布设三条一级附合导线对甲方给定的坐标控制网进行加密。

根据《国家测量规范》GB50026-93的规定，一级附导线的精度要示如下：一级导线的内业计算中数字取值精度的要求应满足下表：1）外业布设导线点a.相邻两点间应互相通视，周围视野开阔，以便测角和测距；b.所.布置的点位应便于平面控制和高程控制结合使用；c.尽量沿边界线或道路布点，以便于测量和长期保存点位；d.所布设控制网，应能控制整个区域，满足构、建筑物的定位需要；e.便于和高级控制点进行联测；f.应统一进行编号，与业主方提供的控制点进行附合联测2）内业计算先计算出始边和终边的方位角，然后根据公式：α=α前-β左-180°来依次推算出各边的方位角,并推算出终边方位角。

则角度闭合差ｆβ=推算出终边方位角α’终-α终≤±10n，则符合要求，并将角度误进行平差；边长D×cosα即为X坐标的增量Δx,D×sinα即为Y坐标的增量Δy，ｆX=ΣΔx, ，ｆY=ΣΔy, 导线闭合差ｆD=√ｆX2+ｆY2，如是相对闭合差ｆD/ΣD≤1/15000,则成果可用，并将导线闭合差进行平差。

（3）综合楼及配电室的施工因综合楼及配电室分布集中，定位时可直接要据业主方提供的控制点用极坐标法布置矩形控制网，精度应达到1/10000。

（4）布设高程控制网用附合导线点兼作高程控制点.,按三等水准测量的技术要求施测,仪器采用DS3水准仪,平地闭合差应≤12L,山地闭合差应≤4n.并统一进行编号.风机基础施工（1）土方开挖根据风机基础的设计深度、地质情况及总土石方量，本期工程采用机械挖土方，配备相应的机械为挖土机、推土机、铲运机、自卸汽车等。

风电场风机基础、箱变基础及接地工程施工施工组织设计日期：2011年9月10日目录第一章工程概况及特点................................................................................... 错误！未定义书签。

1.1工程概述...................................................................................................... 错误！未定义书签。

1.2水文气象和工程地质 .................................................................................. 错误！未定义书签。

1.3工程概况...................................................................................................... 错误！未定义书签。

第二章施工方案 .............................................................................................. 错误！未定义书签。

2.1施工准备...................................................................................................... 错误！未定义书签。

2.2施工工序总体安排...................................................................................... 错误！未定义书签。

风电箱变安装施工方案一、引言随着风电行业的迅速发展，风电箱变成为风电集电和传输系统中不可或缺的一环。

风电箱变负责将机组产生的电能通过集电网输送到变电站，然后进一步输送到消费者。

本文档旨在介绍风电箱变的安装施工方案，确保风电箱变的安装和调试顺利进行。

二、施工准备2.1 施工前准备在开始安装工作之前，请确保以下准备工作已经完成：•确定安装位置和布局图纸•获得相关安装许可和审批文件•准备必要的施工工具和设备•确保施工人员具备相关技能和资质2.2 材料准备在开始施工之前，需要准备以下材料：•风电箱变设备及其附件•电缆、线管和接线端子等配套材料•施工安全设备和防护用具三、安装过程3.1 安装位置确定根据项目需求和相关设计文件，确定风电箱变的安装位置。

通常情况下，风电箱变应位于风机塔底部或附近。

在确定位置时，需考虑安装空间、通风、维护保养和防火安全等因素。

根据设计要求，施工人员应先完成风电箱变的基础安装。

基础要求坚实、平整，并满足风电箱变的支撑稳定要求。

施工人员应按照设计图纸进行基础施工，包括挖掘、浇筑混凝土、安装锚栓等。

3.3 风电箱变安装在完成基础安装后，施工人员可以进行风电箱变本体的安装。

安装前，需要检查风电箱变设备的完整性和准确性。

在安装过程中，应按照设备制造商的操作手册和相关要求进行操作，确保安装质量。

3.4 接线安装安装风电箱变之前，需要预先安装好电缆、线管和接线端子等配套设施。

施工人员应按照接线图纸和连接要求进行接线，确保接线正确、可靠。

接线完成后，需要进行相关的绝缘测试和接地测试，确保安全可靠。

在完成上述安装步骤后，施工人员应对整个安装过程进行安全检查。

主要包括设备安装是否牢固、接线是否正确、安全防护措施是否到位等方面。

如发现问题，应及时予以修复和改进。

四、安装验收4.1 施工文件整理在安装工程完成后，施工人员应整理和汇总相关施工文件。

包括风电箱变的安装图纸、检验记录、绝缘测试报告、接地测试报告等。
