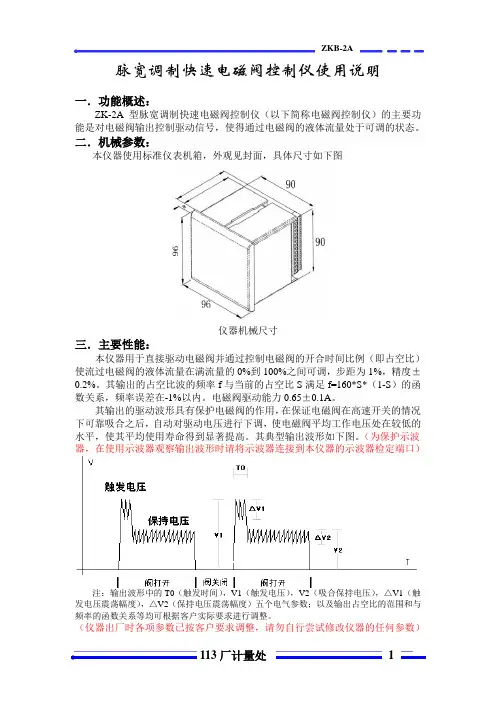

脉宽调制快速电磁阀控制仪使用说明

脉宽调制快速电磁阀控制仪使用说明一．功能概述：ZK-2A型脉宽调制快速电磁阀控制仪（以下简称电磁阀控制仪）的主要功能是对电磁阀输出控制驱动信号，使得通过电磁阀的液体流量处于可调的状态。

二．机械参数：本仪器使用标准仪表机箱，外观见封面，具体尺寸如下图仪器机械尺寸三．主要性能：本仪器用于直接驱动电磁阀并通过控制电磁阀的开合时间比例（即占空比）使流过电磁阀的液体流量在满流量的0%到100%之间可调，步距为1%，精度±0.2%。

其输出的占空比波的频率f与当前的占空比S满足f=160*S*（1-S）的函数关系，频率误差在-1%以内。

电磁阀驱动能力0.65±0.1A。

其输出的驱动波形具有保护电磁阀的作用，在保证电磁阀在高速开关的情况下可靠吸合之后，自动对驱动电压进行下调，使电磁阀平均工作电压处在较低的水平，使其平均使用寿命得到显著提高。

其典型输出波形如下图。

（为保护示波器，在使用示波器观察输出波形时请将示波器连接到本仪器的示波器检定端口）注：输出波形中的T0（触发时间），V1（触发电压），V2（吸合保持电压），△V1（触发电压震荡幅度），△V2（保持电压震荡幅度）五个电气参数；以及输出占空比的范围和与频率的函数关系等均可根据客户实际要求进行调整。

（仪器出厂时各项参数已按客户要求调整，请勿自行尝试修改仪器的任何参数）四．操作说明：仪器前面板分为显示区和按键区，下图为前面板布局示意图。

前面板布局图仪表上电启动后或按下重启键重新启动后，仪器首先进入自检过程，此过程中，数码管全部点亮并在6秒内闪烁三次，在此过程中可检查数码管有无缺段现象。

之后数码管显示00，仪器开始工作。

仪器初始输出为0%即电磁阀完全闭合。

之后可根据实际需要对输出占空比进行修改操作，修改在显示内容变更后立即生当前的占空比将显示在仪器面板上部正中位置的两枚数码管上，（当占空比达到100%时数码管显示方式为十位显示1，个位不显示，如下图）。

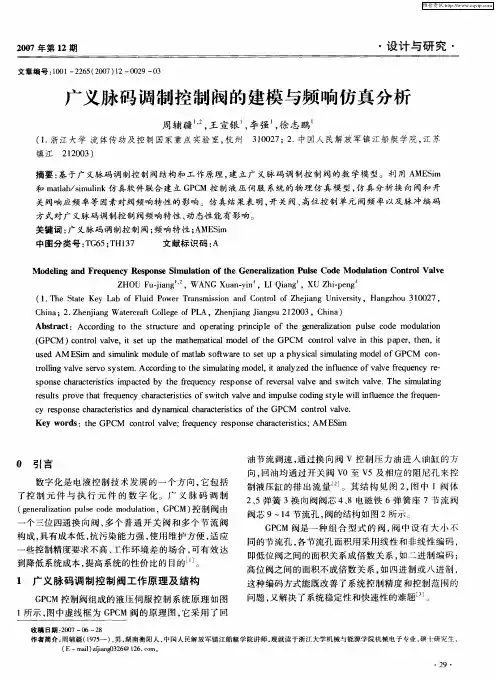

广义脉码调制控制阀的建模与频响仿真分析

，
１江（．１浙江大学流体传动及控制国家重点实验室，州３０２；．杭０７２中国人民解放军镇江船艇学院，苏
镇江２２０）１０３
摘要：于广义脉码调制控制阀结构和工作原理，立广义脉码调制控制阀的数学模型。利用ＡＳｍ基建ＭＥｉ
Ｃｉａ２ＺｅｊｎｔｒａｏｅｅｏＰＡ，ｈｎｉｇＪｎｓ１０３Ｃｉ）ｈｎ；．ｈｎｉｇＷａｃｆＣｌｇｆＬＺｅｊｎｉｇｕ２２０，ｈｎａｅｒｔｌａａａ
ＡｂｔａｔＡｃｏｄｎｇｔｈｅｓｒｃｕｅａｄｐｅａｉｇｐｒｎｉｅｏｈｇｎｒｌａｉｎｓｒｃ：ｃｒｉｏｔｔｕｔｒｎｏｒｔｉｃｐｌｆｔｅｅｅａｉｔｏｐｕｓｏｄｄｌｉｎｎｚｌｅｃｅｍｏｕａｏｔ
（Ｃ）ｃｎｒｌａｖ，ｔｓｔｕｈｔｅｔｉａｍｏｅｏｈＣＭｃｎｒｌｖｌｅｉｈｓｐｐ，ｔｅ，ｔＧＰＭｏｔｏｌｅｉｅｐｔｅｍａｈｍａｃｌｄｌｆｔｅＧＰｖｏｔｏａｖｔｉｈｎｉｎａｅｒ
维普资讯
２０年第１期０７２
文章编号：０１２６（０７１０２０１０ — ２５２０）２— ０９— ３
・计与研究・设
广义脉码调制控制阀的建模与频响仿真分析
周辅疆。，宣银李强 ‘徐志鹏。一王，

数字阀PCC智能调速器的研制

（4）智能型调速器。采用自适应式变结构，变参数并联PID调节，采用对常规PID调节器改进后的算法[2]。自动识别电网的性质，并自动适应电站的各种特殊运行方式，如孤网运行，及或由大电网解列为小电网运行的突变负荷等特殊情况时，均可保证机组稳定运行。人性化设计，具有很强的自诊断、防错、纠错及容错功能。当出现故障时，自动弹出故障诊断画面，并自动显示故障原因及处理办法。
（8）采用电磁球阀做数字阀作为电液转换元件。彻底解决了常规调速器电液转换元件油污发卡的问题，使电站可以实现完全可靠的自动运行。
（9）具有故障锁锭的功能。由于数字阀只有通/断两个状态，且数字阀采用锥阀密封可以保证在31.5MPa下无泄漏，所以，数字阀又具有液压锁的功能，因此当测频信号消失及断电等情况下，具有故障锁锭的功能。
（4）与上位机通讯的功能，接受上位机的控制命令，给上位机传送有关信息。
（5）开停机智能控制。
（6）辅助试验功能。通过触摸屏可以很方便地进行静态特性、空载扰动及空载摆动等试验。
（7）具有水位调节功能。
（8）波浪控制，以避免甩负荷时上下游水位发生较大的波浪。
（9）多级密码保护功能。持有密码级别的高低，决定了对系统行使权利的大小。运行人员只能观察到常规显示画面并进行常规操作，检修人员或管理人员可对调节参数等进行修改。
（12）维护简单调试方便。由于PCC的高度集成化和高可靠性，对于运行维护人员没有太高的特殊要求，调试只需设定有关数字，没有太多的电位器等可调元件。
3．数字阀PCC智能调速器的主要功能
数字阀PCC可编程智能调速器具有自动、电手动、手动三种操作方式，且可无条件无扰动切换。具有很多功能，实用性智能性很强，除常规功能外具有如下主要功能。
天津市科音自控设备有限公司研制的数字阀pcc可编程智能调速器以全新控制理念以pcc为控制核心面向自动化控制全过程成功配置由电磁球阀和插装阀构成的数字阀替代传统的电液转换器和主配压阀

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

某脉宽调制数字快速电磁阀方案设计及仿真研究
摘要：脉宽调制数字快速电磁阀作为重要的电液转换元件，在燃油控制系统的作用日益突出。

针对断电常开型快速电磁阀的需求，开展断电常开型脉宽调制数字快速电磁阀的方案设计及仿真研究，并通过工程验证使该脉宽调制数字快速电磁阀的设计方案得到优化。

0.概述
航空发动机燃油控制系统的控制方式，已由原机械液压控制调节方式向电子控制调节方式发展，其核心关键是机电液转换元件。

近年来，由于脉宽调制数字快速电磁阀（以下简称快速电磁阀）在航空发动机燃油控制中的广泛使用，其经常被作为航空发动机燃油调节系统的执行部件。

快速电磁阀多采用脉宽调制（PWM）来控制，利用脉冲占空比的变化来调节阀口开关的时间，使得快速电磁阀能像其它数字流量电磁阀一样，对燃油流量进行连续的控制。

虽然普通的电磁阀也具有同样的数字开关特征，但是普通的电磁阀响应特性较慢，而快速电磁阀体积小、重量轻、响应速度快、稳定性好、控制精度高。

本文以某喷口加力调节器用快速电磁阀的需求为研究背景，进行了快速电磁阀方案设计及仿真工作，并对断电常0开型快速阀的设计方案进行了优化。

1.工作原理分析及结构设计方案
1.1 电磁阀结构及工作原理
高速数字电磁阀作为航空发动机电子控制系统的电液转换装置，是电子控制器的关键执行元件（见图1）。

主要工作原理为：在断电情况下，挡板活门在铁芯弹簧力作用下关闭活门座，电磁阀进口和出口处于关闭状态；当线圈通电时，电磁力克服铁芯弹簧力使活门座打开，使电磁阀进口和出口处于相通状态，属于断电关闭型阀门。

图1 某定型快速阀结构图
注：1－活门座2－活门弹簧3－挡板活门4－铁芯顶头5－铁芯弹簧
该快速电磁阀采用“喷嘴－挡板”结构，其优点是技术成熟，加工容易实现，耐污染能力好，但结构不紧凑，长时间使用挡板磨损严重，且不满足航空发动机使用中断电长开的要求，需要对该电磁阀进行适当改进。

1.2 改进结构设计方案
根据喷口加力调节器工作需要，新研制快速电磁阀（以下简称阀2）属于断电常开型电磁阀，与阀1工作原理刚好相反，具体结构方案如下：
在假设电气部分结构参数不变的情况下，参考阀1结构原理图，采用球阀密封结构。

球阀的优点是容易密封、行程小、动作灵敏，切换时间短；在一定开度和雷诺数变化范围内，球阀有较稳定的流量系数（Cq≈0 9～1.0），且不易出现流量饱和现象。

阀2壳体组件和线圈组件与阀1相同，具体结构见图2。

图2 改进后结构图
注：1－钢球2－油嘴3－铁芯顶杆4－铁芯弹簧
工作原理：在线圈未通电时，铁芯弹簧的预紧力使铁芯顶杆推开钢球一定的间隙，燃油从进口通过滤网进入钢球和油嘴的间隙，从出口流出。

当线圈通电时，电磁力和油压力共同克服铁芯弹簧预紧力，钢球封闭油嘴，油路关闭。

1.2.1 油嘴的设计
（1）根据最大流量Q＝1800ml/min，计算流通面积：
得出：S＝0.684mm2
（2）油嘴的设计
油嘴的结构设计图见图3。

图3 油嘴的结构图
选用φ3的钢球，计算阀口流通面积：
得出：R≥3.14mm
图纸设计时R＝3.5mm
钢球的直径为φ3，推杆的直径设计为d1＝1.2
计算油嘴的出口流通面积：
得出d＝1.52mm
1.2.2 钢球所受的油压力计算
阀1装配位置的弹簧力F＝6±0.4N
因此，在电气参数不变的情况下，采用结构改进设计方案能够实现产品功能要求。

2.建模与仿真
根据结构改进设计方案，快速电磁阀的主要组成有：壳体组件、线圈组件、铁芯组件、滤网组件、油嘴、钢球等。

2.1 建立数学模型
在AMESim中建立的占空比－流量模型见图4。

图4 脉宽调制数字快速电磁阀AMESim模型
第1部分：脉宽调制数字快速电磁阀的占空比S信号输入，输入值范围在0～1之间，单位是1，如下图5所示。

图5 脉宽调制数字快速电磁阀占空比输入信号范围
第2部分：利用函数关系式模拟脉宽调制数字快速电磁阀内部铁芯线圈结构，得到快速电磁阀的工作特性（因脉宽调制数字快速电磁阀内部的铁芯线圈结构较复杂，利用AMESim模型搭建较困难，且精度难以保证，故用公式f＝4×S（1－S）f0，f0＝40Hz是S＝0.5时频率来代替）。

第3部分：脉宽调制数字快速电磁阀内部的球阀结构。

在该模型中参数根据实际进行设置，铁芯位移0.3mm、油嘴孔径1.52mm、进、出口油压差1.8MPa。

2.2 仿真结果
从表1快速阀占空比－流量仿真曲线可以看出：在占空比为S＝0，Q＝1815.5mL/min；S＝20%，Q＝1439.4mL/min；S＝50%，Q＝908.6mL/min；S＝20%，Q＝362mL/min时，仿真流量结果与设计流量完全一致。

表1 快速电磁阀占空比－流量仿真曲线
3.工程验证及结论
为了进一步验证断电常开型快速电磁阀工作可靠性，将改进后电磁阀配装某喷口加力调节器开展了200小时寿命摸底试验，调节器各项性能均能满足要求。

寿命试验结束后，分解检查电磁阀，钢珠等零件没有出现异常。

改进设计的快速电磁阀完全满足喷口加力调节器工作要求。
