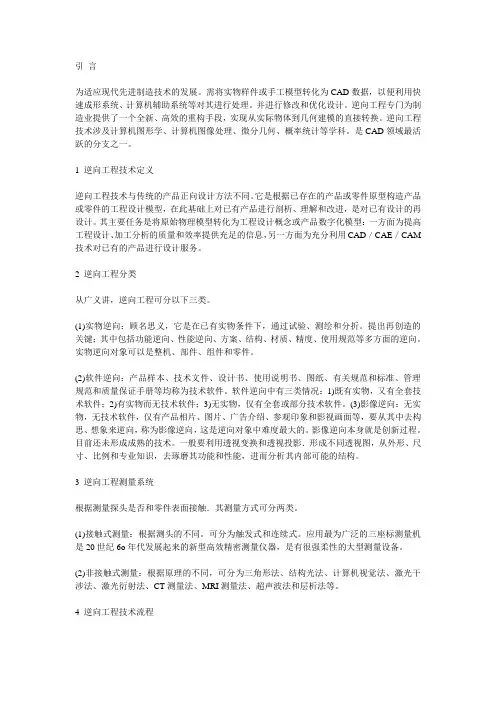

引言为适应现代先进制造技术的发展。
需将实物样件或手工模型转化为CAD数据，以便利用快速成形系统、计算机辅助系统等对其进行处理。
并进行修改和优化设计。
逆向工程专门为制造业提供了一个全新、高效的重构手段，实现从实际物体到几何建模的直接转换。
逆向工程技术涉及计算机图形学、计算机图像处理、微分几何、概率统计等学科。
是CAD领域最活跃的分支之一。
1 逆向工程技术定义逆向工程技术与传统的产品正向设计方法不同。
它是根据已存在的产品或零件原型构造产品或零件的工程设计模型，在此基础上对已有产品进行剖析、理解和改进，是对已有设计的再设计。
其主要任务是将原始物理模型转化为工程设计概念或产品数字化模型：一方面为提高工程设计、加工分析的质量和效率提供充足的信息，另一方面为充分利用CAD／CAE／CAM 技术对已有的产品进行设计服务。
2 逆向工程分类从广义讲，逆向工程可分以下三类。
(1)实物逆向：顾名思义，它是在已有实物条件下，通过试验、测绘和分折。
提出再创造的关键；其中包括功能逆向、性能逆向、方案、结构、材质、精度、使用规范等多方面的逆向。
实物逆向对象可以是整机、部件、组件和零件。
(2)软件逆向：产品样本、技术文件、设计书、使用说明书、图纸、有关规范和标准、管理规范和质量保证手册等均称为技术软件。
软件逆向中有三类情况：1)既有实物，又有全套技术软件；2)有实物而无技术软件；3)无实物，仅有全套或部分技术软件。
(3)影像逆向：无实物，无技术软件，仅有产品相片、图片、广告介绍、参观印象和影视画面等，要从其中去构思、想象来逆向，称为影像逆向，这是逆向对象中难度最大的。
影像逆向本身就是创新过程。
目前还未形成成熟的技术。
一般要利用透视变换和透视投影．形成不同透视图，从外形、尺寸、比例和专业知识，去琢磨其功能和性能，进而分析其内部可能的结构。
3 逆向工程测量系统根据测量探头是否和零件表面接触．其测量方式可分两类。
(1)接触式测量：根据测头的不同。
简单阐述逆向工程技术及其流程
标题：逆向工程技术概述及其流程
一、逆向工程技术概述
逆向工程技术，又称反求工程，是一种产品设计技术手段，其基本原理是从已存在的产品或部件出发，通过对实物的测量、分析和研究，获取产品的几何形状、材料特性、制造工艺等设计信息，进而重构出原始的设计模型或者创新设计新的产品。
逆向工程广泛应用于产品改型设计、技术创新、质量检测、侵权分析等领域，是现代工业设计与制造中不可或缺的重要技术手段。
二、逆向工程的主要流程
1. 数据采集阶段：
这是逆向工程的第一步，通常采用三维扫描仪、CMM（三坐标测量机）等精密测量设备对实物进行精确的数据采集，获取物体表面的点云数据或几何特征数据。
2. 数据处理阶段：
对采集到的大量离散数据进行预处理，包括噪声过滤、数据平滑、点云拼接等操作，将其转化为可供后续建模使用的高质量数据集。
3. 曲面重构阶段：
根据处理后的数据，利用逆向工程软件如Geomagic, Rapidform等构建曲面模型，通过拟合、插值、光顺等方法，生成能准确反映实物表面特性的三维曲面模型。
4. 设计优化阶段：
在得到初步的三维模型后，设计师会对模型进行进一步的修改和完善，包括结构优化、尺寸调整、细节补充等，以满足设计需求和加工要求。
5. 制造阶段：
逆向工程的最后阶段是将优化后的三维模型转换为适合加工的二维图纸或CAM代码，提供给数控机床、3D打印设备等进行生产制造。
总结，逆向工程技术不仅能够帮助我们理解并复制现有的复杂产品，更能在原有产品的基础上进行创新设计和改进，对于推动产品更新换代和技术进步具有重大意义。

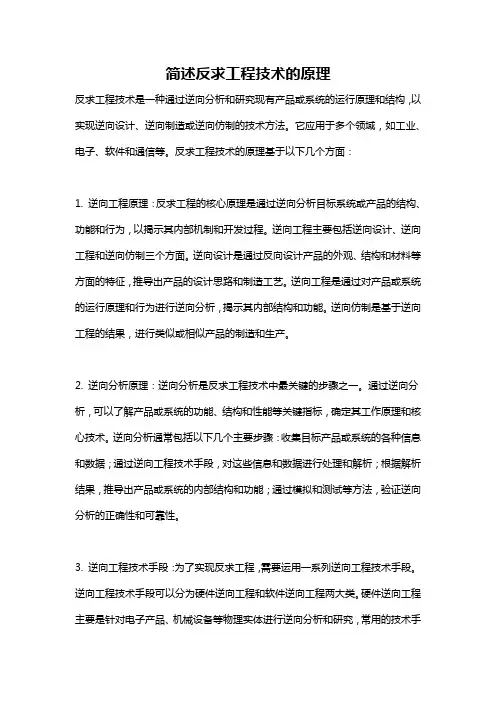

简述反求工程技术的原理反求工程技术是一种通过逆向分析和研究现有产品或系统的运行原理和结构，以实现逆向设计、逆向制造或逆向仿制的技术方法。
它应用于多个领域，如工业、电子、软件和通信等。
反求工程技术的原理基于以下几个方面：1. 逆向工程原理：反求工程的核心原理是通过逆向分析目标系统或产品的结构、功能和行为，以揭示其内部机制和开发过程。
逆向工程主要包括逆向设计、逆向工程和逆向仿制三个方面。
逆向设计是通过反向设计产品的外观、结构和材料等方面的特征，推导出产品的设计思路和制造工艺。
逆向工程是通过对产品或系统的运行原理和行为进行逆向分析，揭示其内部结构和功能。
逆向仿制是基于逆向工程的结果，进行类似或相似产品的制造和生产。
2. 逆向分析原理：逆向分析是反求工程技术中最关键的步骤之一。
通过逆向分析，可以了解产品或系统的功能、结构和性能等关键指标，确定其工作原理和核心技术。
逆向分析通常包括以下几个主要步骤：收集目标产品或系统的各种信息和数据；通过逆向工程技术手段，对这些信息和数据进行处理和解析；根据解析结果，推导出产品或系统的内部结构和功能；通过模拟和测试等方法，验证逆向分析的正确性和可靠性。
3. 逆向工程技术手段：为了实现反求工程，需要运用一系列逆向工程技术手段。
逆向工程技术手段可以分为硬件逆向工程和软件逆向工程两大类。
硬件逆向工程主要是针对电子产品、机械设备等物理实体进行逆向分析和研究，常用的技术手段包括：X光扫描和成像技术、光学显微镜和电子显微镜等。
软件逆向工程主要是针对软件系统进行逆向分析和研究，常用的技术手段包括：反汇编、逆向编译和调试等。
4. 数据获取和处理：反求工程技术需要大量的目标产品或系统的数据和信息来进行分析和研究。
数据获取主要分为可用数据和潜在数据两种类型。
可用数据是指可以直接获得的产品或系统的信息和数据，如产品的外观、组成部分和测试数据等。
而潜在数据是指无法直接获取的、但可能对逆向分析有用的信息，如产品的故障现象、工作环境和材料特性等。

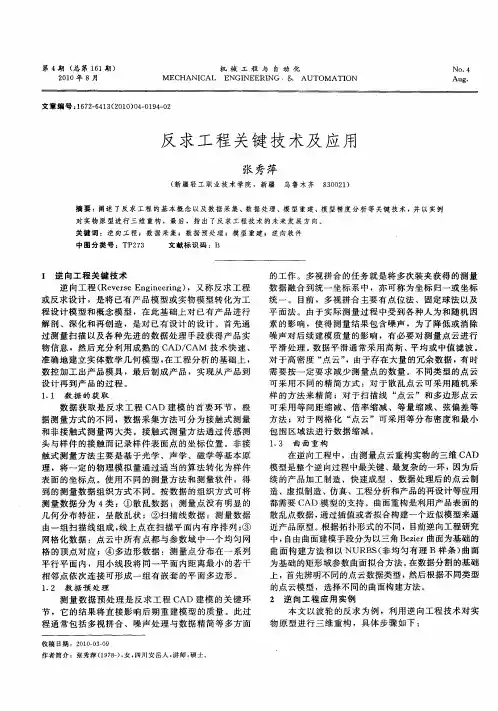

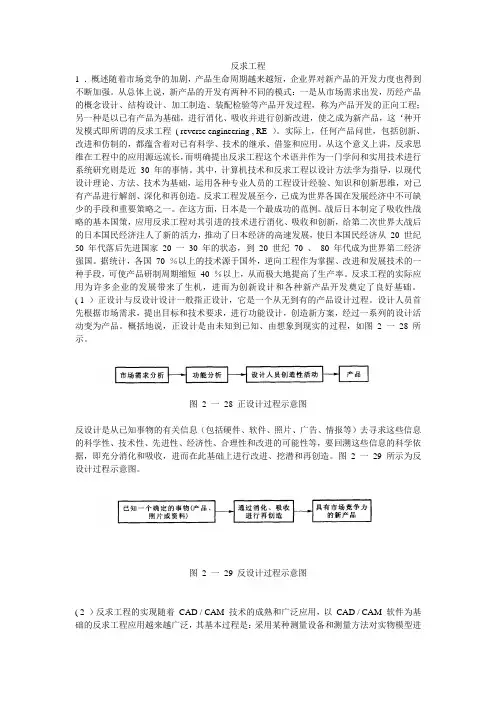

反求工程及其关键技术概述逆向工程(Reverse Engineering)，又称反求工程或反求设计，是将已有产品模型或实物模型转化为工程设计模型和概念模型，在此基础上对已有产品进行解剖、深化和再创造，是对已有设计的设计。
其目的是为了改善技术水平，缩短产品生产周期，提高生产率，增强经济竞争力。
在科学技术高速发展的今天，世界范围内新的科技成果层出不穷，它们为发展生产力、推动社会进步做出了杰出的贡献。
中国在机械工程领域起步较晚，基础较为薄弱，因此充分地、合理地利用这些科技成果，更快的获得世界上较为先进的技术成果。
反求工程的应用对于我国科技进步，推动经济建设和发展有着重要的现实意义。
在我国最早提出“反求工程”概念并倡导推广的学者是著名的科学学专家夏禹龙、刘吉、冯之浚、张念椿等。
早在1983 年第三次全国科学学和科技政策学术讨论会上他们就提出了“反求工程”的概念。
近20 多年来，随着数字技术的快速发展和应用，给反求工程提供了前所未有的技术手段，直接导致反求工程的实践水平越来越高，反求工程的研究成果也越来越多，与之相配套的各种技术手段也趋于成熟。
反求工程的关键技术包括数据采集、数据处理，模型重建、模型精度分析等。
为了更加全面的了解当今我国学者在各个领域所取得的进展，我选读了2010年至2011年所发表的部分论文，并将读后收获记录如下。
一、数据采集方面数据采集即获取实体模型的几何参数，是反求工程CAD建模的首要环节。
对自由曲面零件的测量是实现数据采集的有效手段。
根据被测物的CAD模型是否已知，可将自由曲面的测量分为CAD模型已知的测量和CAD模型未知的测量。
这两种测量的目的不同，测量的策略也有所不同：前者主要是为了检验和保证产品的精度要求；而后者主要是根据测量所获得的零件表面的测点数据实现曲面重建，以便利用CAD/CAM技术进行模型修改、零件设计、数控加工指令的生成及误差分析等处理。
对于CAD模型已知的自由曲面的测量，其关键问题是如何高效、可靠、安全地获取待测曲面的几何形状信息。
反求工程及其关键技术概述逆向工程(Reverse Engineering)，又称反求工程或反求设计，是将已有产品模型或实物模型转化为工程设计模型和概念模型，在此基础上对已有产品进行解剖、深化和再创造，是对已有设计的设计。
其目的是为了改善技术水平，缩短产品生产周期，提高生产率，增强经济竞争力。
在科学技术高速发展的今天，世界范围内新的科技成果层出不穷，它们为发展生产力、推动社会进步做出了杰出的贡献。
中国在机械工程领域起步较晚，基础较为薄弱，因此充分地、合理地利用这些科技成果，更快的获得世界上较为先进的技术成果。
反求工程的应用对于我国科技进步，推动经济建设和发展有着重要的现实意义。
在我国最早提出“反求工程”概念并倡导推广的学者是著名的科学学专家夏禹龙、刘吉、冯之浚、张念椿等。
早在1983 年第三次全国科学学和科技政策学术讨论会上他们就提出了“反求工程”的概念。
近20 多年来，随着数字技术的快速发展和应用，给反求工程提供了前所未有的技术手段，直接导致反求工程的实践水平越来越高，反求工程的研究成果也越来越多，与之相配套的各种技术手段也趋于成熟。
反求工程的关键技术包括数据采集、数据处理，模型重建、模型精度分析等。
为了更加全面的了解当今我国学者在各个领域所取得的进展，我选读了2010年至2011年所发表的部分论文，并将读后收获记录如下。
一、数据采集方面数据采集即获取实体模型的几何参数，是反求工程CAD建模的首要环节。
对自由曲面零件的测量是实现数据采集的有效手段。
根据被测物的CAD模型是否已知，可将自由曲面的测量分为CAD模型已知的测量和CAD模型未知的测量。
这两种测量的目的不同，测量的策略也有所不同：前者主要是为了检验和保证产品的精度要求；而后者主要是根据测量所获得的零件表面的测点数据实现曲面重建，以便利用CAD/CAM技术进行模型修改、零件设计、数控加工指令的生成及误差分析等处理。
对于CAD模型已知的自由曲面的测量，其关键问题是如何高效、可靠、安全地获取待测曲面的几何形状信息。
对自由曲面进行测量时，采用等间距测量是最简单易行的测量方法，但为了保证测量准确度就必须缩小测量间距，这使得测量效率显著降低，并增加了后续的误差评定等工作的难度。
一种理想的方法就是使测点分布的疏密随曲面曲率变化而变化，曲率越大，测点应越密；反之则越疏，从而较好地反映待测曲面的几何形状信息，实现测点的自适应分布。
而对于CAD 模型未知的自由曲面零件的测量，应主要考虑如何根据已测点的信息来对自由曲面的测量作出预测和规划，解决测头对被测曲面的运动跟随问题，使测头运动能够密切跟随曲面形状的变化，使得测量实现起来可行、安全、高效，同时也要尽量使测点分布的疏密与曲面的弯曲程度保持一致，并使测点数据便于后续的曲面重构或其它处理。
根据测量方式的不同，数据采集方法可分为接触式测量和非接触式测量两大类。
最早出现的是接触式探针测量方法。
其典型代表是三坐标测量仪，它主要应用于由基本几何形体(如平面、圆柱面、圆锥面、球面等)构成的实体的数字化过程，适用于测量实体外部的几何形状。
在张文建等的《三坐标测量机在反求工程中的研究》一文中，作者以汽轮机叶片为基础，介绍了利用接触式三坐标测量机获取零件三维数据的步骤和方法。
即通过装夹零件、标定测头、建立工件坐标系、测量打点、数据输出等步骤得到叶片的点云数据。
该实验表明通过确定合理的测量路径、建立合适的零件坐标系、确定合适的测点个数、均匀的测力，可以提高所取得数据点的精度。
但是，因测量机所在环境的影响以及测量机不可避免的存在测头的补偿误差，所以要得到精确的点云数据还应该充分的分析打点过程中产生测量误差的原因及其改善措施。
接触式探针测量方法有较高的精度，但易于损伤测头、划伤被测零件，测量过程需要人工干预，且成本高、测量速度慢，对使用环境也有一定要求。
随着反求工程在各个领域的广泛应用，此种方法的局限性很快便暴露出来。
20世纪80年代以后出现了应用光栅、全息、二维图像等手段的光学非接触测量三维实体的方法。
其中，投影光栅法适用于测量实体外部的几何形状，它的测量范围大，测量精度较低，测量速度快，成本低，但不能测量表面变化过陡的物体。
激光三角形法测量速度快，精度较高，但被测物体的表面不能过于光滑，且成本较高。
二维图像法的精度不高。
测量数据处理的算法非常复杂。
虽然测量方法种类繁多，但是以上方法均存在一个共同的缺陷：即无法测量物体的内部轮廓，存在光学测量的盲点。
目前，国际上有核磁共振成像和CT扫描方法能够测量物体的内部轮廓，但这两种方法的测量精度低，成本高，对可测零件的尺寸也有限制，特别是对被测实体的材料有限制，不能测量工程领域中常用的金属材料。
另一种能对物体内部轮廓进行测量的方法是美国的一项专有技术——自动断层扫描。
该方法虽然测量精度高，但它的测量速度慢、成本高、测量时间长，且测量时要破坏被测零件，使该方法的应用受到了很大的限制。
在这个研究方向上，同济大学的甘勇与桂林电子科技大学的孙宁、孔庆华在《面向均质实体的产品轮廓反求工程》一文中提出了一个新型的产品无损测量轮廓反求逆向工程系统。
该系统以液体作为测量介质，应用轮廓数字化单元体素分层测量方法，运用阿基米德定律、杠杆原理和重力矩理论，并利用光学系统采集图像，通过计算机图像处理技术获取边缘轮廓，结合重力矩方程、重心方程进行推算，求出空间各单元体素体的空间坐标，利用相应的CAD软件处理系统进行三维模型的重建。
该测量方法假设被测实体均质且由一个个很小的正方体单元实体(定义为单元体素体)组成。
利用连通器原理，初始状态被测物完全浸入密度已知的液体中，连通器小管道在精密运动平台驱动下向下运动，液面逐层等距下降，被测实体逐层等距露出液面。
在此情况下，每层排出的液体体积应与被测物本层的体积相等。
此外通过精密测量系统测量并计算得到相应薄片层的浮力变化值。
通过对X、Y、Z三个方向的测量，结合液体密度、力臂等参数，便可逐层计算出其质量、重心等信息，再经过数据处理，建立基于二进制图像原理的数据矩阵。
同时，通过对被测物每层进行摄像，利用相应的图像处理软件进行二值化并计算出每层的大概轮廓，转化为空间单元体素体坐标信息。
结合该方案重构算法推算出各层面上微小实体单元在三维坐标系中的位置，获取被测实体的三维信息，利用相应的CAD 三维图形处理软件重构出被测实体的轮廓，通过计算机逆向处理软件就可以获得产品的几何模型。
该方法不仅可应用于一般的均质实体，而且对于含有一定内部轮廓的均质实体也能进行无损测量和重构。
数据采集工作可以说是反求工程的基础，其后所述的数据处理，模型重建、模型精度分析等都是建立在合理的数据采集基础上的。
因此该方面的研究十分有必要，相信在未来几年随着科学技术手段和有关学者对该方面的研究更加深入，必将会有更加先进的测量技术问世。
二、数据处理方面测量数据处理是反求工程CAD建模的关键环节，它的结果将直接影响后期重建模型的质量。
此过程通常包括多视拼合、噪声处理与数据精简等多方面的工作。
在数据获取阶段，为获得完整的实体几何参数往往需要对被测工件进行多次装卡。
例如汽车发动机进排气管道的反求等。
多视拼合即多视点云数据的对齐的任务就是将多次装夹获得的测量数据融合到统一坐标系中，亦可称为坐标归一或坐标统一。
早在1986年Faugeras和Hebert就曾提出利用四元组算法来求解，以处理物体移动后的对齐问题；K.S.Arun等人在1988年通过SVD分解来求两个对应点集的交换问题；Besl和Mckay在1992年提出了著名的ICP算法对齐方法，即首先从一个点集、一条曲线或一个曲面找到与一点对应的最近点，再用这个结果去找两个对应的点集，最后采用单位四元素法来找出两个点集的变换矩阵。
在目前，多视拼合主要有点位法、固定球法以及平面法。
此外由于实际测量过程中受到各种人为和随机因素的影响，使得测量得到的点云中包含有一定量的噪声点，为了降低或消除噪声对后续建模质量的影响常要对所得数据进行去噪处理。
目前常用的去噪方法是将点云显示在图形终端上，或者生成曲线采用半交互半自动的方法对电云数据进行调整。
在一某些场合下还有必要对测量点云进行平滑处理。
数据平滑通常采用高斯、平均或中值滤波算法。
以高斯滤波器为例：该滤波器在指定域内的权重为高斯分布，其平均效果较小，故在滤波的同时能较好的保持原数据形貌特征。
的对于高密度“点云”，由于存在大量的冗余数据，有时需要按一定要求减少测量点的数量。
不同类型的点云可采用不同的精简方式：对于散乱点云可采用随机采样的方法来精简；对于扫描线“点云”和多边形点云可采用等间距缩减、倍率缩减、等量缩减、弦偏差等方法；对于网格化“点云”可采用等分布密度和最小包围区域法进行数据缩减。
在数据处理方面除上述提到的多种处理手段外，今年来很多学者都着眼于对于复杂曲面点云数据的区域分割技术。
Arady.T在Reverse engineering of geometric modelsan introduction中将反求工程分为如下几个步骤：数据获取、数据预处理、区域分割、曲面拟合、cad模型重建。
其中，区域分割既是是指将点云数据划分为特征单一、互不重叠的区域，是反求工程CAD建模的关键。
本文将其一并纳入数据处理方面。
点云数据的区域分割技术可以分为基于区域和基于边界两大类。
而自动提取方法主要有基于三角网格的边界特征提取和基于点云的边界特征提取。
西南交通大学的雷华堂、熊鹰等在《反求工程中ICT 图像对称轮廓自动识别》一文中针对机械产品中轮廓存在很多对称约束特征的特点提出了以ICT( Industrial Computed Tomography)成像与图像处理和CAD等综合技术为基础的二维图像对称轮廓自动识别方法。
该方法基于轮廓点云数据分割和型值点方法提取特征点，研究轴对称和旋转对称图像特征点的不同分布规律，判别对称类型；采用转动惯量法和周期法求取对称轮廓特征描述参数作为轮廓整体约束优化求解参数。
从而实现了系统对于机械产品中对称约束的自动识别。
在文中作者比较详细的论述了对称轮廓分类、轮廓主轴及基准元素选取、对称轮廓特性、特征匹配判定以及特征参数确定等相关问题。
并用实例论证了该理论方法能够准确地识别对称轮廓并判断对称类型，确定对称轮廓特征参数，使轮廓的整体约束优化重构待求解的参数数目大大减少，不仅提高了求解的效率，而且同时能够保证重构的几何模型严格的对称。
但是由于匹配误差没有一个具体的标准，实际应用中靠手工操作获取主轴方法能够获得比较高的精度，因此本方法还有进一步优化的空间。
此外，兰州理工大学于今年提出了螺旋扫面件点云数据边界提取方法的理论。
该理论是一种基于层析数据的螺旋扫描件边界特征线提取方法，分两步进行：首先将点云切片，对切片后的每一层数据点进行边界特征点提取和轮廓线拟合；第二步是将相邻层边界点拟合得到边界线。
