U型槽伸缩缝安装施工技术交底

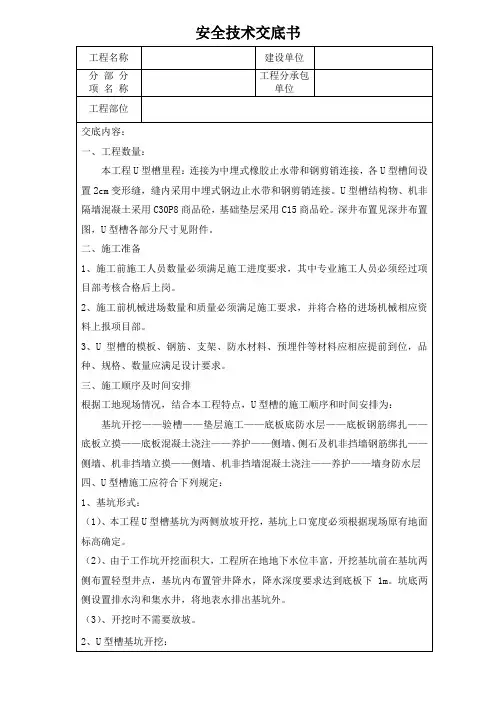

安全技术交底书(1) U型槽土方采用分层、分段进行施工，根据施工部署的走向，依次向出土通道方向退挖。

具体施工时，按流向直接挖至分层面标高，即挖即装车即转运。

(2) U型槽内土方开挖时应根据地下水位的标高来控制第一层开挖的深度，第二层至U型槽底，第二层待施工降水降至U型槽垫层以下1.5米时开挖。

(3)U型槽开挖时，开挖段采用后退法开挖，所挖出的土方直接装车转运至存土场堆放。

第二层开挖时应预留200mm土层采用人工挖除，其中东U4在开挖时需预留50cm采用人工开挖，严禁超挖，防止基底土扰动。

(4)开挖过程中，应安排专人对抗浮桩进行监测，如发现桩体有偏移过大的现象，立即停止开挖，并回填加固等措施进行处理，待加固措施完成、基坑偏移趋于稳定时才能继续进行开挖。

机械挖土过程中，配置经验丰富的施工人员现场指挥，并配以一定的人工挖土。

(5)在施工过程中，及时做好施工排水工作，防止基底积水。

(6)开挖异常处理(a)在开挖过程中，当发现工作坑支护钻孔桩有偏移过大现象，应立即停止开挖并回填土体，将信息上报项目部处理。

(b)如施工过程中发现水量过大，及时上报项目部增设井点处理。

(c)工作坑开挖时，如发现超挖现象，应立即用优质土回填，并将回填土夯实，在报以项目部检查，检查合格后方可继续作业。

3、U型槽基坑验槽：按设计要求，将开挖尺寸、降水情况、基底标高、抗浮桩小应变试验资料、地基加固搅拌桩无侧限抗压强度报监理单位。

4、钢筋工程钢筋全部在现场配料加工成型，配筋由专业人员负责，重点、重要部位配筋要经技术部门审核后才允许加工。

（1）钢筋的检验：钢筋进场时应具有出厂证明书或试验报告，每件（盘）钢筋均应有标牌进场时，按炉罐号及直径分别分批验收，钢筋取样，每批重不大于60吨，每批钢筋中任意选了两组试验，一组作拉力试验（包括屈服点、抗拉强度和延伸率）另一组作弯曲试验。

钢筋见证取样检测方法为如有一个试验结果不合格规范所规定的数值时，则应取双倍数值试样，在不合格的基础上作第二次试验。

一、会议目的为确保伸缩缝施工过程中的安全，提高施工质量，降低事故发生率，特召开本次伸缩缝安全技术交底会议。

现将施工过程中的安全技术要求及注意事项告知全体施工人员。

二、参会人员1. 施工单位项目负责人2. 施工单位技术负责人3. 施工单位安全负责人4. 施工班组负责人5. 施工班组作业人员6. 监理单位代表三、交底内容1. 伸缩缝施工基本要求（1）伸缩缝材料应符合国家相关标准，质量合格。

（2）施工过程中，严格按照施工图纸和技术规范进行操作。

（3）施工人员应具备相应的技能和资质，持证上岗。

2. 伸缩缝施工安全技术要点（1）施工前，对施工现场进行安全检查，确保场地平整、排水畅通。

（2）施工过程中，严禁违规操作，如未经允许不得擅自调整设备、更改施工方案等。

（3）施工人员应佩戴好安全帽、安全带等个人防护用品。

（4）高空作业时，必须系好安全带，使用安全绳，并设专人监护。

（5）施工过程中，严禁酒后作业、疲劳作业。

3. 伸缩缝施工安全措施（1）施工人员应遵守施工现场安全管理制度，不得擅自离岗。

（2）施工现场设置明显的警示标志，确保施工区域安全。

（3）施工现场应配备必要的消防器材，并定期检查。

（4）施工过程中，如发现安全隐患，应立即停止施工，报告项目负责人，及时整改。

4. 伸缩缝施工质量控制（1）施工过程中，严格按照施工图纸和技术规范进行施工，确保施工质量。

（2）施工人员应熟练掌握伸缩缝施工工艺，确保施工质量。

（3）施工过程中，加强质量检查，发现问题及时整改。

四、会议要求1. 施工单位项目负责人及技术负责人负责对施工人员进行安全技术交底，确保施工人员掌握施工过程中的安全要求。

2. 施工班组负责人及作业人员要认真参加安全技术交底会议，掌握施工过程中的安全要求。

3. 施工单位及监理单位应加强施工现场安全管理，确保施工安全。

4. 施工过程中，如发生安全事故，应立即上报，并按照相关规定进行处理。

五、结束语通过本次伸缩缝安全技术交底会议，希望大家能够充分认识到施工过程中的安全问题，提高安全意识，确保施工安全。

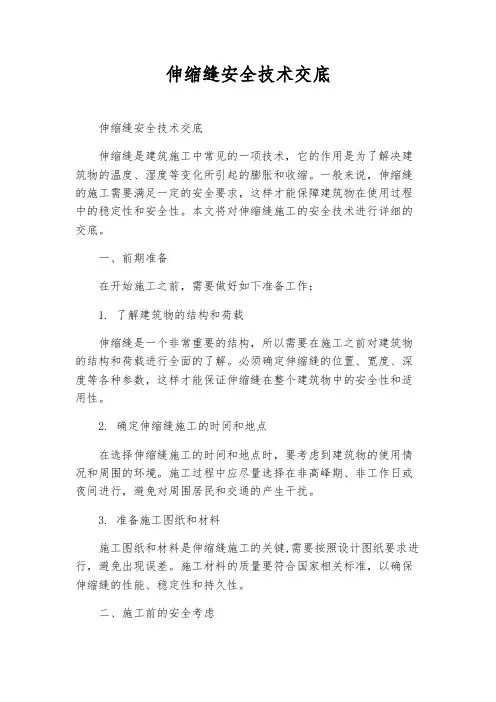

伸缩缝安全技术交底伸缩缝安全技术交底伸缩缝是建筑施工中常见的一项技术，它的作用是为了解决建筑物的温度、湿度等变化所引起的膨胀和收缩。

一般来说，伸缩缝的施工需要满足一定的安全要求，这样才能保障建筑物在使用过程中的稳定性和安全性。

本文将对伸缩缝施工的安全技术进行详细的交底。

一、前期准备在开始施工之前，需要做好如下准备工作：1. 了解建筑物的结构和荷载伸缩缝是一个非常重要的结构，所以需要在施工之前对建筑物的结构和荷载进行全面的了解。

必须确定伸缩缝的位置、宽度、深度等各种参数，这样才能保证伸缩缝在整个建筑物中的安全性和适用性。

2. 确定伸缩缝施工的时间和地点在选择伸缩缝施工的时间和地点时，要考虑到建筑物的使用情况和周围的环境。

施工过程中应尽量选择在非高峰期、非工作日或夜间进行，避免对周围居民和交通的产生干扰。

3. 准备施工图纸和材料施工图纸和材料是伸缩缝施工的关键,需要按照设计图纸要求进行，避免出现误差。

施工材料的质量要符合国家相关标准，以确保伸缩缝的性能、稳定性和持久性。

二、施工前的安全考虑1.做好施工围栏和安全警示在伸缩缝施工过程中，必须通过围栏等措施来进行安全隔离，确保外人无法进入施工区域。

支架和安全网可以分别设置在上部和下部，以防止安全事故发生。

同时，应该对施工现场进行标识和安全警示，以提醒周围人员注意安全。

2. 身体素质和技能在进行伸缩缝施工时，施工人员必须具备一定的身体素质和相关技能。

必须要经过专业的培训，了解相关安全知识，并且做好防护措施。

3. 准备好安全器具施工人员在进行伸缩缝施工时，必须准备好相关的安全器具。

比如安全带、眼镜、手套等。

这些器具可以确保工作人员的安全，并且减少因为施工过程中产生的伤害。

三、施工过程中的安全实践1.施工现场的整洁和清理在施工过程中应该保持现场的整洁和清理，以便于施工人员的移动和操作。

同时，可以减少因为杂物产生的安全隐患，过道和通道应该保持通畅，安排物品放置的位置。

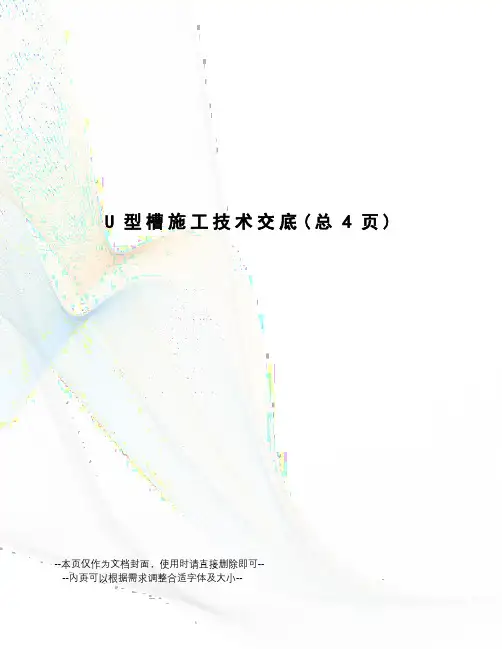

U型槽施工技术交底(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--U型槽施工技术交底一、编制依据邳州市北京路下穿陇海铁路立交桥工程施工设计文件和设计院的相关答疑。

邳州市北京路下穿陇海铁路立交桥工程实施性施工组织设计国家、铁路现行施工技术安全规则及有关文件现场勘察及自行调查工地周边环境条件获得的资料我公司多年来积累的施工经验，施工管理、技术管理、设备装备能力及技术人员等资源条件二、主要施工方法及措施1、施工前准备基坑开挖范围内的所有轴线和水准点都要引出施工活动区域以外并加以保护。

所有的测量线点经核实后，应落实专人对其进行定期检查复核，以确保红线的准确性。

根据现场场地和设计图纸的意图，在基坑开挖之前，清除原地面障碍物，保持场地平整。

查明场内地下管线位置并全部进行迁改。

在施工区域内做好临时性排水设施，使场地不积水，必要时设置截水沟、排洪沟。

完成必需的临时设施，包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电线路。

机械设备运进现场，进行维护检查、试运转，使处于良好的工作状态。

2、基坑开挖施工工艺流程开挖过程遵循“对称、均衡、分层”的原则，定出基坑中线和边界线，按下列程序进行开挖:(1)测量放线根据施工图纸、基坑开挖放坡坡度及核准的轴线测放基坑开挖上下口的白灰线。

完成测量控制网的设置, 包括控制基线、轴线和水准基点。

场地平整进行方格网桩的布置和标高测设，计算挖填土方量，进行土方工程的测量定位放线，并经检查复核无误后，作为施工控制的依据。

(2)基坑开挖土方开挖原则：挖土顺序严格遵循“分层开挖、先撑后挖”及“大基坑、小开挖”的原则，进行分区开挖，挖至基坑底标高后，应及时浇注垫层。

浇注后方可进行相邻区块的开挖。

引道基坑根据U型槽和挡土墙节段长度每15～20m一段开挖。

每段根据开挖深度分层开挖。

基坑采用挖掘机开挖,人工整修基底，开挖土方除移挖作填外，剩余部分采用自卸汽车运至指定的弃土场,并做好弃土场环保工作。

伸缩缝安装技术交底记录表记录代号：SLQL-J-15-02使用号：项目名称施工部位施工单位四川路桥建设股份有限公司交底人（签字）接受交底人（签字）见签到表交底内容：一、桥梁伸缩缝的安装原则及注意事项1、为了确保模数式桥梁伸缩缝与桥面的平顺性、一致性，伸缩装置的安装应在桥面铺装完成后进行。

2、安装伸缩装置的关键是用横穿筋或辅助筋（搭接短钢筋）将预埋筋与锚固筋连接起来，也就是说横穿筋（搭接短钢筋）将预埋筋与锚固筋连接起来，且横穿筋与预埋筋及锚固筋的搭接点处点焊牢固。

3、伸缩装置安装之前，应按照安装时的气温调整安装时的定位值，用专用卡具将其固定。

4、安装时，伸缩装置的中心线与桥梁中心线重合，并使其顶面标高与设计标高相吻合，安桥位横坡定位、焊接。

5、待伸缩装置两侧混凝土强度满足设计要求后，方可开放交通。

二、伸缩缝安装技术要求项目允许偏差缝宽符合技术要求与桥面高差(mm) 2纵坡大型±0.2%一般±0.3%横向平整度用3米直尺，不大于3mm三、伸缩缝施工安装的前期准备1、伸缩缝组装完毕吊装时应双点起吊，尽量避免或减少弯曲变形，严禁单点起吊。

再装车发运与堆放时，伸缩缝下须填厚度6cm以上的枕木，安放稳妥，防止型钢扭曲。

2、伸缩缝运输到安装现场，应堆放有序，且离热源1m以上。

3、进行槽口切割与开挖。

槽口应平直等宽，且符合图纸要求。

为防止污染路面，切缝前应在切缝两侧外沿横桥向放置3m宽的编织布各一条，并用胶带纸固定于路面，用于临时堆放杂物。

四、预留槽口的验收1、槽口沥青混凝土铺装层应切割平整，槽内的填砂及杂物应清除彻底。

2、槽口深度应满足设计图纸要求。

3、槽口单侧宽度满足设计图纸要求。

4、槽底混凝土应平整坚实，其强度应达到设计标号，若混凝土松动、掉块或强度不达标，应凿去重新浇筑。

5、预埋钢筋为Φ16钢筋，横桥向间距250mm。

对发现的预埋筋缺损部位，采用环氧树脂补埋钢筋方式整改。

6、梁端间隙应平直，无钢筋杂物，其间隙宽度由安装时气温决定。

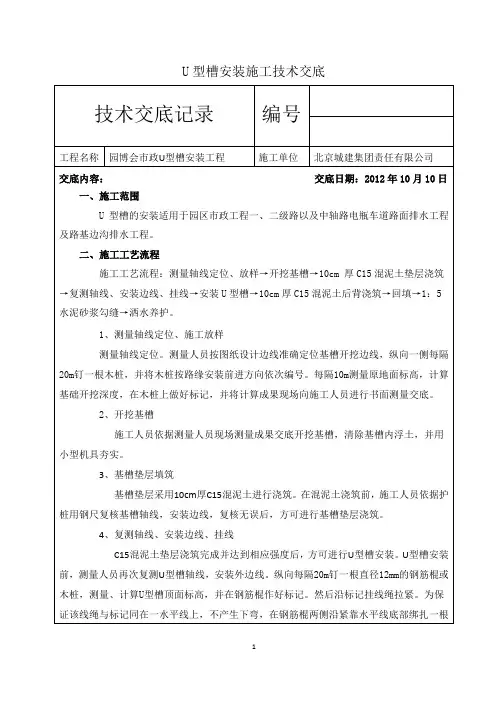

U型槽安装施工技术交底技术交底记录编号工程名称园博会市政U型槽安装工程施工单位北京城建集团责任有限公司交底内容：交底日期：2012年10月10日一、施工范围U型槽的安装适用于园区市政工程一、二级路以及中轴路电瓶车道路面排水工程及路基边沟排水工程。

二、施工工艺流程施工工艺流程：测量轴线定位、放样→开挖基槽→10cm 厚C15混泥土垫层浇筑→复测轴线、安装边线、挂线→安装U型槽→10cm厚C15混泥土后背浇筑→回填→1：5水泥砂浆勾缝→洒水养护。

1、测量轴线定位、施工放样测量轴线定位。

测量人员按图纸设计边线准确定位基槽开挖边线，纵向一侧每隔20m钉一根木桩，并将木桩按路缘安装前进方向依次编号。

每隔10m测量原地面标高，计算基础开挖深度，在木桩上做好标记，并将计算成果现场向施工人员进行书面测量交底。

2、开挖基槽施工人员依据测量人员现场测量成果交底开挖基槽，清除基槽内浮土，并用小型机具夯实。

3、基槽垫层填筑基槽垫层采用10cm厚C15混泥土进行浇筑。

在混泥土浇筑前，施工人员依据护桩用钢尺复核基槽轴线，安装边线，复核无误后，方可进行基槽垫层浇筑。

4、复测轴线、安装边线、挂线C15混泥土垫层浇筑完成并达到相应强度后，方可进行U型槽安装。

U型槽安装前，测量人员再次复测U型槽轴线，安装外边线。

纵向每隔20m钉一根直径12mm的钢筋棍或木桩，测量、计算U型槽顶面标高，并在钢筋棍作好标记。

然后沿标记挂线绳拉紧。

为保证该线绳与标记同在一水平线上，不产生下弯，在钢筋棍两侧沿紧靠水平线底部绑扎一根扎丝或木桩两侧各钉一颗铁钉。

5、U型槽安装混凝土U型槽安装前，在检查完沟槽开挖的成型断面后，按设计高程从下游向上游铺砌。

在浇筑好的混泥土垫层上，每20米在基槽一侧的侧边设高程控制桩，两高程控制桩之间带控制线，控制U型渠平面和侧边顺直度。

U型槽安装完成后及时在U型槽外侧浇筑后背，两侧回填培土、夯实，调校安装边线顺直度，圆滑度。

以上工作完成后，方可进行大批量安装U型槽。

一、会议背景为确保伸缩缝施工过程中的安全，预防事故发生，提高施工质量，根据《安全生产法》及相关施工规范要求，特召开本次伸缩缝安全技术交底会议。

现将有关安全技术交底事项如下：二、参会人员1. 施工单位项目经理、技术负责人、安全员；2. 施工班组负责人、施工人员；3. 监理单位监理工程师；4. 设计单位设计人员。

三、施工范围及内容1. 施工范围：本次伸缩缝施工范围为XX项目XX桥梁XX部位。

2. 施工内容：主要包括伸缩缝安装、焊接、打磨、涂装等工序。

四、安全技术交底1. 施工前准备：（1）对施工人员进行安全技术培训，确保施工人员掌握伸缩缝施工过程中的安全操作规程。

（2）对施工设备进行检查，确保设备完好，符合施工要求。

（3）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

2. 施工过程安全注意事项：（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防尘口罩等。

（2）焊接作业时，施工人员应站在上风侧，确保通风良好。

（3）焊接过程中，严禁酒后操作，不得在焊接区域吸烟。

（4）焊接完毕后，施工人员应检查焊接质量，确保焊接牢固、无漏焊、气孔等缺陷。

（5）打磨作业时，施工人员应佩戴防尘口罩，防止粉尘吸入。

（6）涂装作业时，施工人员应佩戴防毒面具，确保呼吸安全。

3. 事故预防措施：（1）严格执行施工方案，确保施工过程安全有序。

（2）加强施工现场管理，杜绝违章操作。

（3）定期对施工人员进行安全教育，提高安全意识。

（4）施工现场应配备必要的应急救援设施，如消防器材、急救箱等。

五、验收标准1. 伸缩缝安装牢固，无松动、脱落现象。

2. 焊接质量符合设计要求，无漏焊、气孔等缺陷。

3. 打磨、涂装质量符合设计要求，表面平整、光滑。

4. 施工现场整洁，无安全隐患。

六、总结本次伸缩缝安全技术交底会议的召开，旨在提高施工人员的安全意识，确保伸缩缝施工过程中的安全。

各单位、各部门要高度重视，严格按照安全技术交底内容执行，确保施工顺利进行。

一、交底目的为确保伸缩缝维修施工过程中的安全，提高施工质量，现将伸缩缝维修施工过程中的安全技术要求及注意事项进行交底。

二、交底对象1. 施工单位全体施工人员；2. 施工现场管理人员；3. 监理单位现场监理人员。

三、交底内容1. 施工现场安全基本要求（1）施工现场应设置明显的安全警示标志，包括安全警示牌、安全警戒线、安全防护设施等；（2）施工现场应保持整洁，避免杂物堆积，确保施工通道畅通；（3）施工人员应穿戴符合要求的劳动保护用品，如安全帽、安全带、防尘口罩等；（4）施工现场应配备必要的安全防护设施，如安全网、防护栏、防护罩等。

2. 伸缩缝维修施工安全技术要求（1）施工前，应对施工现场进行全面检查，确保施工环境安全；（2）施工过程中，施工人员应严格遵守操作规程，不得擅自更改施工方案；（3）施工人员应掌握伸缩缝维修施工工艺，了解各种材料的性能和用途；（4）施工过程中，应注意施工工具和设备的使用，避免发生意外伤害；（5）施工过程中，应严格按照施工方案进行施工，确保伸缩缝维修质量；（6）施工过程中，应做好施工现场的排水、防滑措施，防止施工人员滑倒；（7）施工过程中，应避免高温、高湿、有害气体等恶劣环境对施工人员的影响。

3. 伸缩缝维修施工注意事项（1）施工前，应对施工人员进行安全教育培训，提高施工人员的安全意识；（2）施工过程中，应定期对施工人员进行安全检查，确保施工人员的安全；（3）施工过程中，应加强施工现场的巡查，及时发现并消除安全隐患；（4）施工过程中，应做好施工现场的清洁工作，保持施工现场整洁；（5）施工过程中，应做好施工记录，确保施工过程的可追溯性。

四、交底时间本次安全技术交底时间为【填写日期】。

五、交底人本次安全技术交底由【填写交底人姓名】负责。

六、验收1. 施工单位应组织施工人员进行安全技术交底验收；2. 监理单位应对施工单位进行安全技术交底验收，确保施工安全。

七、总结本次伸缩缝维修安全技术交底，旨在提高施工人员的安全意识，确保伸缩缝维修施工过程中的安全。

一、交底目的为确保伸缩缝安装施工过程中的安全，提高施工质量，保障施工人员生命财产安全，特制定本安全技术交底。

二、交底内容1. 伸缩缝施工前准备（1）施工人员必须熟悉伸缩缝安装的相关技术规范和操作规程，掌握安全施工知识。

（2）施工前对施工现场进行全面检查，确保施工环境安全、符合要求。

（3）施工材料、设备、工具齐全，性能良好，并符合设计要求。

2. 伸缩缝安装过程安全注意事项（1）吊装伸缩缝时，必须使用合格的吊装设备，吊装人员必须具备相应的资质。

（2）吊装过程中，严禁人员站在吊装物下方，确保吊装安全。

（3）伸缩缝安装过程中，严禁在伸缩缝顶面行走，防止意外坠落。

（4）伸缩缝安装时，注意保持施工环境整洁，防止杂物掉落。

（5）施工过程中，注意检查伸缩缝与梁板钢筋的焊接质量，确保焊接牢固。

3. 伸缩缝安装后的安全防护（1）伸缩缝安装完成后，对施工区域进行清理，确保无杂物、尖锐物等。

（2）在伸缩缝处设置警示标志，提醒过往车辆和行人注意安全。

（3）伸缩缝安装区域设置安全围栏，防止非施工人员进入。

（4）伸缩缝安装后的养护工作，确保混凝土强度达到设计要求。

三、安全措施1. 施工单位应成立安全领导小组，负责施工现场的安全管理工作。

2. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

3. 施工现场设置安全警示标志，提醒施工人员注意安全。

4. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

5. 施工现场应配备必要的安全防护设施，如安全网、防护栏等。

四、应急措施1. 施工现场发生安全事故时，立即启动应急预案，及时采取措施进行救援。

2. 施工单位应配备急救箱，确保施工人员受伤时能及时得到救治。

3. 施工现场设置安全通道，方便人员疏散。

4. 施工单位应与当地消防、医疗等部门建立联系，确保在紧急情况下能及时得到支援。

五、交底时间本安全技术交底自发布之日起实施，施工过程中如有变动，应及时进行修订。

六、交底责任1. 施工单位应将本安全技术交底文件发放至施工现场，确保施工人员了解并遵守。

施工技术交底交底单位：****公司
******项目部
基坑横断面设计图
3.1、挂网喷浆坡面防护
综合考虑项目所处地理位置较为平坦，且基本没有地面建筑，又因施工工期较短等因素，采用明挖开挖基坑，在结构施工期间、基坑回填前，对边坡坡面采用喷浆护坡。

3.1.1坡面采用C20喷射混凝土护面，厚80mm，内挂φ8@200x200钢筋网，坡面设16@2000x2000mm插筋。

3.1.2混凝土配合比宜为1:2:2细石混凝土(重量比)。

砂粒径小于2mm，含泥小于3%,石子粒径小于15mm，不得使用污水，速凝剂须采用国家鉴定合格产品。

3.1.3喷射时,喷头处的工作风压须保持在0.1～0.2MPa，与受喷面尽量垂直，距离0.8～1.0m,应自下而上进行，喷头运动一般按螺旋式轨迹一圈压半圈均匀缓慢移动;喷射砼搭接长度20cm；回弹物不可重新喷射;终凝后2小时应浇水养护,养护期不小于7天。

3.1.4喷射砼应分层、分段施工。

4.1基坑止水、降水、排水
本项目现状水位较高，结构基底标高较低，水位高差较大、基底土层渗透系数较小、岩层埋深较浅等因素，为较少施工基坑排水量，本项目采用双轴水泥搅拌桩隔水帷幕方案进行防渗止水。

止水帷幕施工前需先进行部分开挖，报设计及地勘单位以确定地下水渗水抽排情况，如渗透性较小，可不予打设止水帷幕。

如渗透性较大，先进行试桩打设，根据试打参数再进行大规模施工。

基坑位置防渗主要设置在基坑坡顶线外侧2m位置，采用双轴搅拌桩φ700mm。

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位]4. 施工日期：[开始日期]至[结束日期]二、伸缩缝施工安全注意事项1. 人员安全（1）施工人员必须经过专业培训，了解伸缩缝施工的相关知识，具备安全操作技能。

（2）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、安全鞋等。

（3）施工人员应严格遵守操作规程，严禁酒后作业、疲劳作业。

2. 物料安全（1）材料运输过程中，应确保货物稳固，防止货物滑落、倾斜。

（2）施工过程中，应按照设计要求，选用合格、合格的伸缩缝材料。

（3）材料堆放应整齐，不得占用消防通道和施工通道。

3. 施工现场安全（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场应保持整洁，及时清理施工垃圾，防止滑倒事故发生。

（3）施工过程中，应确保施工现场的照明、通风设施完善，防止触电、中毒事故。

4. 机械设备安全（1）机械设备应定期检查、保养，确保设备正常运行。

（2）机械设备操作人员应熟悉设备性能、操作规程，严禁违章操作。

（3）机械设备作业区域应设置警示标志，防止人员误入。

三、伸缩缝施工操作要点1. 施工准备（1）施工前，应仔细阅读施工图纸，了解伸缩缝的设计要求。

（2）施工前，应对施工人员进行技术交底，确保施工人员掌握施工工艺。

（3）施工前，应检查施工设备、材料，确保设备、材料符合施工要求。

2. 施工过程（1）施工过程中，应严格按照施工图纸进行施工，确保伸缩缝的安装位置、尺寸准确。

（2）施工过程中，应使用专用工具进行操作，防止损坏伸缩缝。

（3）施工过程中，应控制好伸缩缝的施工质量，确保伸缩缝的安装牢固、平整。

3. 施工验收（1）施工完成后，应进行自检，确保伸缩缝的施工质量符合要求。

（2）施工完成后，应邀请监理单位进行验收，验收合格后方可交付使用。

四、施工记录1. 施工人员名单及培训记录2. 施工材料清单及进场检验记录3. 施工过程记录及自检记录4. 验收记录五、施工总结1. 总结施工过程中的经验教训，提出改进措施。
