DCS培训考试试卷答案

一、填空1. 数字量信号包括 DI 和 DO ；模拟量信号包括 AI和 AO 信号。

2. 操作站的基本功能包括显示、操作、报警、系统组态、系统维护、报告生成。

3. 现场控制站的基本功能包括反馈控制、逻辑控制、顺序控制、批量控制、数据采集与处理和数据通信。

4. 常用的通信介质主要有双绞线、同轴电缆和光纤。

5. 集散控制系统又称为分散控制系统英文简称 DCS ，现场总线控制系统简称为 FCS 。

6.趋势画面包括实时趋势和历史趋势两类。

7.DCS发展是以4C技术为基础，4C指，计算机技术、通信技术、图形显示技术、控制技术。

8.过程检测和控制流程图用文字符号中，TRC-210、LIC-101、PT-104分别表示温度记录控制功能、液位指示控制器和压力变送器功能。

9.在DCS中，控制算法的编程是在工程师站上完成的，工作人员对现场设备的监视是在操作员站上完成的。

DCS的数据库在服务器中。

10.集散控制系统的组态包括硬件组态和软件组态。

11. 列举你知道的DCS系统有横河CS3000 、霍尼韦尔、等。

12. 集散控制系统是以微处理器为基础的集中分散型控制系统。

集散控制系统的主要特点是集中管理和分散控制。

13.接地按其作用可分为保护性接地和功能性接地两大类。

14.集散型控制系统的回路控制功能由现场控制站完成。

15、集散型控制系统采用危险分散、控制分散，而操作和管理集中的基本设计思想，形成“分散控制、集中管理”的结构形式，适应现代化的生产和管理要求。

16、集散型控制系统中PCU指过程控制单元， OS指操作员站，ES指工程师站。

17、集散控制系统的安全性包含三方面的内容：功能安全、人身安全、信息安全。

18、集散控制系统是计算机技术、控制技术、和显示技术、通信技术相结合的产物。

19、集散控制系统的性能评估指标有可靠性、易操作性、可组态性、可扩展性、开放性和经济性等。

20. DCS的软件构成包括控制层软件，组态软件，监控软件。

DCS系统考试题以及答案一、填空(共23题):1、一个最基本的DCS应包括四个大的组成部分:控制站、操作员站、工程师站、网络。

2、DCS的软件构成包括控制层软件、监控软件、组态软件。

3、过程检测和控制流程图用文字符号中，TRC-210、LIC-101、PT-104分别表示温度记录控制功能、液位指示控制器和压力变送器功能。

4、趋势画面包括实时趋势和历史趋势两类。

5、集散控制系统的组态包括硬件组态和软件组态。

6、我厂使用的DCS系统有横河CS3000、浙大中控ECS-100。

7、集散控制系统是以微处理器为基础的集中分散型控制系统，集散控制系统的主要特点是集中管理和分散控制。

8、接地按其作用可分为保护性接地和功能性接地两大类。

9、模拟量信号包括模拟输入和模拟输出信号。

10、集散型控制系统的回路控制功能由控制站完成。

11、在DCS中，控制算法的编程是在工程师站上完成的，工作人员对现场设备的监视是在操作员站上完成的。

12、浙大中控ECS-100系统中FW243X是主控制卡。

13、操作站的基本功能包括显示、操作、报警、系统组态、系统维护、报告生成。

14、LIAH表示液位指示高报警。

15、PSHH表示压力高高联锁。

16、数字量信号包括数字量输入和数字量输出。

17、横河CS3000系统硬件中，卡件AAI143为模拟量输入卡，AAI543为模拟量输出卡。

18、横河CS3000系统硬件中，端子SARM15A为数字量输入卡，SMRT为热电阻输入卡。

19、浙大中控ECS-100系统中，机笼与机笼之间采用DB9线连接，卡件与端子之间采用DB25线连接。

20、浙大中控ECS-100系统中，模拟量输入卡为FW351，模拟量输出端子为TB372。

21、DCS由哪四部份组成:I/O板、控制器、操作站、通讯网络。

22、DCS系统中DI表示数字量输入、DO表示数字量输出、AI表示模拟量输入、AO表示模拟量输出。

23、自动调节系统一般是由被调对象、测量变送、调节器、调节阀四个主要环节组成。

ＤＣS 系统一、填空（共23题)：１、一个最基本得DCS应包括四个大得组成部分:控制站、操作员站、工程师站、网络。

２、DCS得软件构成包括控制层软件、监控软件、组态软件.3、过程检测与控制流程图用文字符号中,ＴRＣ—２10、LＩC-101、PT-1０4分别表示温度记录控制功能、液位指示控制器与压力变送器功能.4、趋势画面包括实时趋势与历史趋势两类。

5、集散控制系统得组态包括硬件组态与软件组态.6、我厂使用得ＤＣＳ系统有横河CS3000、浙大中控ECS-１00.7、集散控制系统就是以微处理器为基础得集中分散型控制系统,集散控制系统得主要特点就是集中管理与分散控制．8、接地按其作用可分为保护性接地与功能性接地两大类。

９、模拟量信号包括模拟输入与模拟输出信号。

１０、集散型控制系统得回路控制功能由控制站完成．1１、在DCS中，控制算法得编程就是在工程师站上完成得，工作人员对现场设备得监视就是在操作员站上完成得。

12、浙大中控EＣS－１00系统中FＷ2４3X就是主控制卡.１３、操作站得基本功能包括显示、操作、报警、系统组态、系统维护、报告生成。

１4、LＩAＨ表示液位指示高报警。

１5、PＳHH表示压力高高联锁。

1６、数字量信号包括数字量输入与数字量输出．1７、横河ＣS30００系统硬件中,卡件AAI１４3为模拟量输入卡,ＡAI543为模拟量输出卡.18、横河CS3000系统硬件中，端子SARＭ１5A为数字量输入卡，SＭRT为热电阻输入卡。

１9、浙大中控ECS—１０0系统中,机笼与机笼之间采用DＢ9线连接，卡件与端子之间采用DB２5线连接。

20、浙大中控EＣS-10０系统中,模拟量输入卡为FＷ３5１,模拟量输出端子为TB３72.21、DCＳ由哪四部份组成:I/Ｏ板、控制器、操作站、通讯网络.22、ＤCS系统中DI表示数字量输入、ＤO表示数字量输出、AI表示模拟量输入、AO表示模拟量输出。

23、自动调节系统一般就是由被调对象、测量变送、调节器、调节阀四个主要环节组成.二选择题（共2２题）:１、串级调节系统中，副调节器通常选用( B )调节规律。

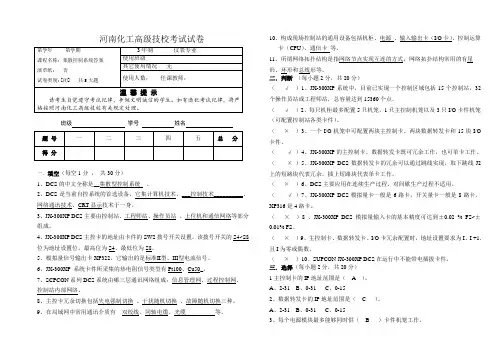

河南化工高级技校考试试卷班级学号姓名一．填空（每空1分，共30分）1、DCS的中文全称是__集散型控制系统。

2、DCS是当前自控系统的首选设备，它集计算机技术、___控制技术__________、网络通讯技术、CRT显示技术于一身。

3、JX-300XP DCS主要由控制站、工程师站、操作员站、上位机和通信网络等部分组成。

4、JX-300XP DCS主控卡的地址由卡件的SW2拨号开关设置，该拨号开关的S4~S8位为地址设置位。

最高位为S4、最低位为S8。

5、模拟量信号输出卡XP322，它输出的是标准II型、III型电流信号。

6、JX-300XP 系统卡件所采集的热电阻信号类型有Pt100、Cu50_。

7、SCPCON系列DCS系统由哪三层通讯网络组成：信息管理网、过程控制网、控制站内部网络。

8、主控卡冗余切换包括失电强制切换、干扰随机切换、故障随机切换三种。

9、在局域网中常用通讯介质有双绞线、同轴电缆、光缆等。

10、构成现场控制站的通用设备包括机柜、电源、输入输出卡（I/O卡）、控制运算卡（CPU）、通信卡等。

11、所谓网络拓扑结构是指网络节点实现互连的方式，网络拓扑结构常用的有星形、环形和总线形等。

二．判断（每小题2分，共20分）（√）1、JX-300XP系统中，目前已实现一个控制区域包括15个控制站，32个操作员站或工程师站，总容量达到15360个点。

（√）2、每只机柜最多配置5只机笼，1只主控制机笼以及3只I/O卡件机笼（可配置控制站各类卡件）。

（×）3、一个I/O机笼中可配置两块主控制卡、两块数据转发卡和15块I/O 卡件。

（√）4、JX-300XP的主控制卡、数据转发卡既可冗余工作，也可单卡工作。

（×）5、JX-300XP DCS数据转发卡的冗余可以通过跳线实现，取下跳线J2上的短路块代表冗余，插上短路块代表单卡工作。

（×）6、DCS主要应用在连续生产过程、对间歇生产过程不适用。

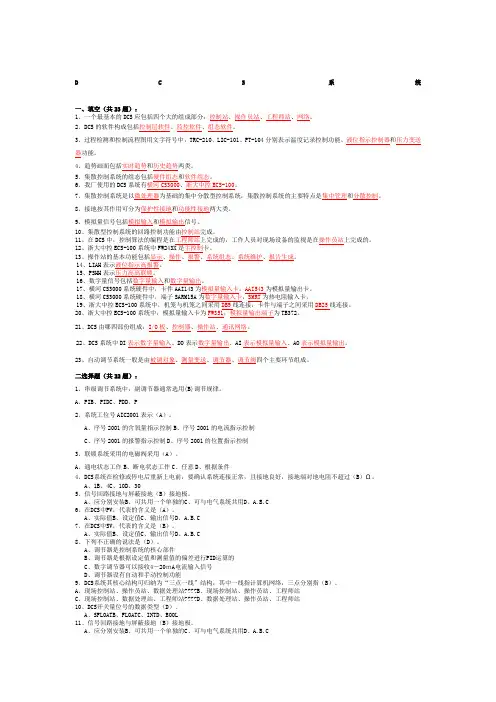

D C S系统一、填空（共23题）：1、一个最基本的DCS应包括四个大的组成部分：控制站、操作员站、工程师站、网络。

2、DCS的软件构成包括控制层软件、监控软件、组态软件。

3、过程检测和控制流程图用文字符号中，TRC-210、LIC-101、PT-104分别表示温度记录控制功能、液位指示控制器和压力变送器功能。

4、趋势画面包括实时趋势和历史趋势两类。

5、集散控制系统的组态包括硬件组态和软件组态。

6、我厂使用的DCS系统有横河CS3000、浙大中控ECS-100。

7、集散控制系统是以微处理器为基础的集中分散型控制系统，集散控制系统的主要特点是集中管理和分散控制。

8、接地按其作用可分为保护性接地和功能性接地两大类。

9、模拟量信号包括模拟输入和模拟输出信号。

10、集散型控制系统的回路控制功能由控制站完成。

11、在DCS中，控制算法的编程是在工程师站上完成的，工作人员对现场设备的监视是在操作员站上完成的。

12、浙大中控ECS-100系统中FW243X是主控制卡。

13、操作站的基本功能包括显示、操作、报警、系统组态、系统维护、报告生成。

14、LIAH表示液位指示高报警。

15、PSHH表示压力高高联锁。

16、数字量信号包括数字量输入和数字量输出。

17、横河CS3000系统硬件中，卡件AAI143为模拟量输入卡，AAI543为模拟量输出卡。

18、横河CS3000系统硬件中，端子SARM15A为数字量输入卡，SMRT为热电阻输入卡。

19、浙大中控ECS-100系统中，机笼与机笼之间采用DB9线连接，卡件与端子之间采用DB25线连接。

20、浙大中控ECS-100系统中，模拟量输入卡为FW351，模拟量输出端子为TB372。

21、DCS由哪四部份组成：I/O板、控制器、操作站、通讯网络。

22、DCS系统中DI表示数字量输入、DO表示数字量输出、AI表示模拟量输入、AO表示模拟量输出。

23、自动调节系统一般是由被调对象、测量变送、调节器、调节阀四个主要环节组成。

答：1975、Honeywell、TDC2000答：显示、操作、报警、系统组态、系统维护、报告生成答：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层答：40、64答：操作站、现场控制站、工程师站、通信总线、通信网关答：控制机笼、主控制器、电源模块、智能I/O模块、端子模块、通信网络、控制机柜答：数字式、双向传输、多分支结构、计算机局部网络答：Profibus、CAN、FF答：现场总线变送器、温度变送器、电流-现场总线转换器、现场总线-电流变换器答：STEP7答：工业控制机生产过程答：工业控制机控制系统、PLC控制、单片机控制答：计算机技术、控制技术、显示技术、通信技术答：总线型、星型、环型、树型、网状型答：主控制卡、数据转发卡、I/O卡答：Sckey、Advantrol/Advantrol-Pro答：反馈控制、逻辑控制、顺序控制、批量控制、数据采集与处理、数据通信答：工厂信息网络PIN、TPS过程控制网络TPN、万能控制网络UCN答：过程管理站PM、先进过程管理站APM、逻辑管理站LM答：标准型、扩展型、紧凑型答：系统网络SNET、监控网络MNET、企业管理网ENET答：集中结构、分散结构答：工业控制机、通信网络、现场检测控制设备答：双绞线、同轴电缆、光纤答：分散控制系统、DCS、FCS答：集中管理、分散控制答：SBUS总线、过程控制网SC netⅡ、信息管理网ETHERNET答：局部控制网LCN、万能控制网UCN、数据高速通道DHW答：40块、40块答：8、10答：网络、工程师站、操作员站、高级计算站、管理网网关、系统服务器、现场控制站、通信控制站二、名词解释1、数据采集系统：计算机只承担数据的采集和处理，而不直接参与控制。

2、直接数字控制系统：计算机既采集数据，又对数据进行处理，并按照一定的控制规律进行运算，其结果经输出通道作用到控制对象，使被控变量符合要求。

3、现场总线控制系统：利用现场总线将分布在工业现场的各种智能设备和I/O单元方便的连接在一起构成的系统。

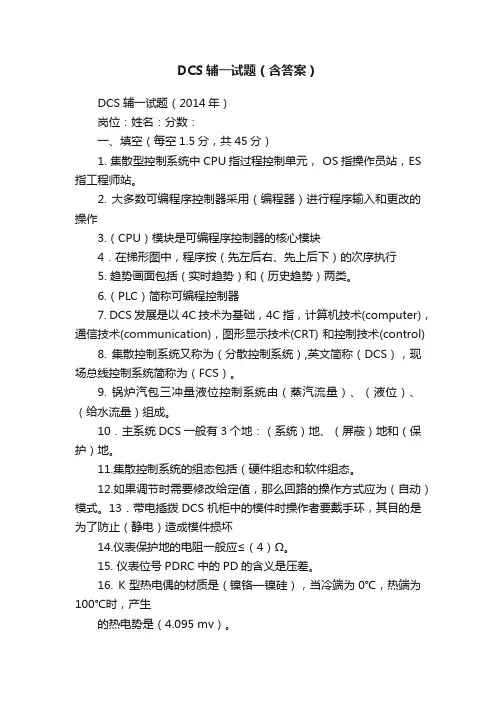

DCS辅一试题（含答案）DCS辅一试题（2014年）岗位：姓名：分数：一、填空（每空1.5分，共45分）1. 集散型控制系统中CPU指过程控制单元， OS指操作员站，ES 指工程师站。

2. 大多数可编程序控制器采用（编程器）进行程序输入和更改的操作3.（CPU）模块是可编程序控制器的核心模块4．在梯形图中，程序按（先左后右、先上后下）的次序执行5. 趋势画面包括（实时趋势）和（历史趋势）两类。

6.（PLC）简称可编程控制器7. DCS发展是以4C技术为基础，4C指，计算机技术(computer)，通信技术(communication)，图形显示技术(CRT) 和控制技术(control)8. 集散控制系统又称为（分散控制系统）,英文简称（DCS），现场总线控制系统简称为（FCS）。

9. 锅炉汽包三冲量液位控制系统由（蒸汽流量）、（液位）、（给水流量）组成。

10．主系统DCS一般有3个地：（系统）地、（屏蔽）地和（保护）地。

11.集散控制系统的组态包括（硬件组态和软件组态。

12.如果调节时需要修改给定值，那么回路的操作方式应为（自动）模式。

13．带电插拨DCS机柜中的模件时操作者要戴手环，其目的是为了防止（静电）造成模件损坏14.仪表保护地的电阻一般应≤（4）Ω。

15. 仪表位号PDRC中的PD的含义是压差。

16. K型热电偶的材质是（镍铬—镍硅），当冷端为0℃，热端为100℃时，产生的热电势是（4.095 mv）。

二、判断题（每题1.5分共计15分）1、同等情况下多模光纤要比单模光纤传输距离远（×）2、万用电表又叫三用表，只可以测量电流、电阻、电压。

（×）3、1mmH2O=9.8Pa 。

（√）4、TC表示的是热电阻信号（×）5、测量信号为 4 mADC表示测量值在量程的4%处。

（×）6、SIS---Safety Instrumented System的简称，安全仪表系统（√）7、继电器线圈通电后，其常开接点处于断开状态；常闭接点处于闭合状态。

一、DCS简答题1、DCS基本含义是什么？试述其基本结构及各层结构的基本功能。

答：集散控制系统DCS(Distributed Control System)，又称为分布式控制系统是利用计算机技术对生产过程进行集中监测、操作、管理和分散控制的一种新型控制技术。

是由计算机技术、信号处理技术、测量控制技术、通讯网络技术、CRT技术、图形显示技术及人机接口技术相互渗透发展而产生的。

DCS既不同于分散的仪表控制,又不同于集中式计算机控制系统,而是克服了二者的缺陷而集中了二者的优势。

它具有通用性强、系统组态灵活、控制功能完善、数据处理方便、显示操作集中、人机界面友好、安装简单规范化、调试方便、运行安全可靠的特点,适用于石油、化工、冶金、轻工、造纸等各种生产过程,能提高生产自动化水平和管理水平,提高产品质量,降低能源消耗和原材料消耗,提高劳动生产率,保证生产的安全,促进工业技术发展,创造最佳的经济效益和社会效益。

DCS按功能分层结构充分体现呢其分散控制和集中管理的设计思想。

DCS从下至上依次分为直接控制层、操作监控层、生产管理层和决策管理层。

1）直接控制层是DCS的基础，其主要设备试过程控制站（PCS）,PCS主要由输入输出单元（IOU）和过程控制单元（PCU）两部分组成。

输入输出单元(IOU)直接与生产过程的信号传感器、变送器和执行器连接，其功能一是采集反映生产状况的过程变量（如温度、压力、流量、料位、成分）和状态变量（如开关或按钮的通或断，设备的启或停），并进行数据处理；二是向生产现场的执行器传送模拟量操作信号（4mA~20mA DC）和数字量操作信号（开或关、启或停）。

过程控制单元下于IOU连接，上与控制网络（CNET）连接，其功能一是直接数字控制（DDC），即连续控制、逻辑控制、顺序控制和批量控制等；二是与控制网络通信，以便操作监控层对生产过程进行检测和操作；三是进行安全冗余处理，一旦发PCS硬件和软件故障，就立即切换到备用件，保证系统不间断地安全运行。

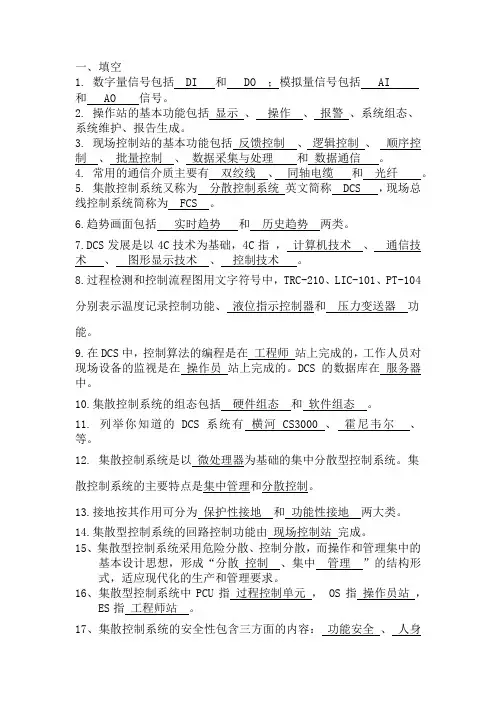

一、填空1. 数字量信号包括 DI 和 DO ；模拟量信号包括 AI和 AO 信号。

2. 操作站的基本功能包括显示、操作、报警、系统组态、系统维护、报告生成。

3. 现场控制站的基本功能包括反馈控制、逻辑控制、顺序控制、批量控制、数据采集与处理和数据通信。

4. 常用的通信介质主要有双绞线、同轴电缆和光纤。

5. 集散控制系统又称为分散控制系统英文简称 DCS ，现场总线控制系统简称为 FCS 。

6.趋势画面包括实时趋势和历史趋势两类。

7.DCS发展是以4C技术为基础，4C指，计算机技术、通信技术、图形显示技术、控制技术。

8.过程检测和控制流程图用文字符号中，TRC-210、LIC-101、PT-104分别表示温度记录控制功能、液位指示控制器和压力变送器功能。

9.在DCS中，控制算法的编程是在工程师站上完成的，工作人员对现场设备的监视是在操作员站上完成的。

DCS的数据库在服务器中。

10.集散控制系统的组态包括硬件组态和软件组态。

11. 列举你知道的DCS系统有横河CS3000 、霍尼韦尔、等。

12. 集散控制系统是以微处理器为基础的集中分散型控制系统。

集散控制系统的主要特点是集中管理和分散控制。

13.接地按其作用可分为保护性接地和功能性接地两大类。

14.集散型控制系统的回路控制功能由现场控制站完成。

15、集散型控制系统采用危险分散、控制分散，而操作和管理集中的基本设计思想，形成“分散控制、集中管理”的结构形式，适应现代化的生产和管理要求。

16、集散型控制系统中PCU指过程控制单元， OS指操作员站，ES指工程师站。

17、集散控制系统的安全性包含三方面的内容：功能安全、人身安全、信息安全。

18、集散控制系统是计算机技术、控制技术、和显示技术、通信技术相结合的产物。

19、集散控制系统的性能评估指标有可靠性、易操作性、可组态性、可扩展性、开放性和经济性等。

20. DCS的软件构成包括控制层软件，组态软件，监控软件。

一、填空题(每空1分，共30分）1、DCS是分散控制系统(Distributed Control System)的简称，国内一般习惯称为( 集散控制系统 )2、本公司使用的DCS软件版本，氨纶一期使用的是( CENTUM CS3000 R3 )；氨纶一期使用的是( CENTUM VP )3、一期流程图上这个图标表示( 用户进入窗口 )；这个图标表示( 工具栏)；这个图标的作用是( 消除报警音 )4、在流程图上TIC是( 温度控制 )的意思；PI是指( 压力显示 )的意思；AM 是指( 电流显示）的意思；LV是指( 液位调节阀）的意思 105、常见的报警代码中LO表示( 低报 )；LL表示( 低低报 )HI表示( 高报 )；IOP表示( 输入开路 )；OOP表示( 输出开路 )；ANS+表示( 开时无反馈）6、我们常说的FCS表示( 控制站 )；HIS表示( 操作站 )7、我们使用的V网总线网卡的型号是( VF702 )8、一个NODE最多可以安装( 8 )个卡件9、我们使用的卡件型号有( AAR145 )、( AAI141 )、( AAI543 )、( ADV151 )、( ADV551 )、( AAP135 )10、我们4-20MA输入信号的有( 液位显示 )、( 压力显示 )、( 流量显示 )、( 电流显示 )二、单项选择题(每题2分，共20分）1.一期流程图上需要输入工位号用哪个图标进入( C )A、B、C、D、2.二期流程图上查看过程报警用哪个图标进入 ( B )A、B、C、D、3.当出现报警恢复正常后流程图上数据一闪一闪的用哪个图标进行消除( A )A、B、C、D、4.当出现报警的报警音时点击哪个图标进行消除( D )A、B、C、D、5.4-20MA输出信号卡件型号是( C )A、MRTB、HIC2031C、AAI543D、ADV1516.开关量输入(DI)信号的卡件型号是( D )A、MRTB、HIC2031C、AAI543D、ADV1517.下列不属于报警状态的是( D )A、LOB、ANS+C、IOPD、NR8.热电阻的端子板型号是( A )A、MRTB、AEA4DC、AMR55DD、ADV1519.脉冲输入的端子板型号是( B )A、MRTB、AEA4DC、AMR55DD、ADV15110.4-20MA输出使用的安全栅是( C )A、HIS0164B、HIC2822C、HIC2031D、HIC2025三、多项选择题(每题4分，共20分）1、型号为KS1的KS电缆有( A B D )信号A、脉冲信号B、4-20MA输入信号C、热电阻信号D、4-20MA输出信号2、常用的功能块状态有( A C D )A、手动B、电动C、自动D、串级3、我们公司的质量流量计输入信号有( B C )A、0-10V信号B、4-20MA输入信号C、脉冲信号D、开关量输入信号4、我们用的倍加福安全栅有那些型号( B C D )A、HIS0164B、HIC2822C、HIC2031D、HIC20255、我们使用的KS电缆型号有( A B C D )A、KS8B、KS1C、AKB331D、AKB341四、判断题(每题2分，共20分）1、在二期操作站上查看系统报警用这个图标进入( √)2、LI表示液位控制，TI表示温度显示( Ⅹ)3、报警状态显示HH是表示高报( Ⅹ)4、报警状态显示ANS-是表示关的时候有反馈或反馈未断开( √)5、当一个位号出现LO报警时，我们可以通过设置PH的值使其恢复正常( Ⅹ)6、查看曲线可以通过这个图标进行查看( Ⅹ)7、我们要将一个流量控制功能块恢复自动，选择用这个按钮( √)8、要改变一个自动控制的输出开度时，需要将该功能块切换到手动状态( √)9、4-20MA输入端子板可以接16个4-20MA输入信号( √)10、调节阀输出信号是开关量输出(DO)信号( Ⅹ)五、问答题(每题10分，共10分）1、在DCS上点击打开阀门无反馈怎么检查处理？。

dcs试题及答案doc一、选择题（每题2分，共20分）1. DCS系统全称是什么？A. 分布式控制系统B. 数据通信系统C. 动态控制系统D. 决策支持系统答案：A2. DCS系统的核心组成部分是什么？A. 传感器B. 执行器C. 控制器D. 以上都是答案：D3. 下列哪项不是DCS系统的优点？A. 高可靠性B. 易于扩展C. 价格低廉D. 易于维护答案：C4. DCS系统通常用于哪些领域？A. 制造业B. 电力行业C. 石油化工D. 以上都是答案：D5. DCS系统的数据采集模块主要负责什么？A. 数据处理B. 数据存储C. 数据采集D. 数据传输答案：C6. DCS系统的通信网络通常采用哪种协议？A. TCP/IPB. ModbusC. PROFIBUSD. 以上都是答案：D7. DCS系统的冗余配置是为了什么？A. 提高系统性能B. 降低系统成本C. 提高系统的可靠性D. 减少系统维护答案：C8. DCS系统的实时性要求通常是多少毫秒？A. 100msB. 200msC. 300msD. 500ms答案：A9. DCS系统的操作站通常包括哪些设备？A. 显示器B. 键盘C. 鼠标D. 以上都是答案：D10. DCS系统的故障诊断功能主要依靠什么？A. 传感器B. 控制器C. 执行器D. 以上都是答案：D二、填空题（每题2分，共10分）1. DCS系统的全称是________。

答案：分布式控制系统2. DCS系统的通信网络通常采用________协议。

答案：TCP/IP3. DCS系统的冗余配置是为了提高系统的________。

答案：可靠性4. DCS系统的数据采集模块主要负责________。

答案：数据采集5. DCS系统的实时性要求通常是多少毫秒？________。

答案：100ms三、简答题（每题5分，共20分）1. 简述DCS系统的基本组成。

答案：DCS系统的基本组成包括传感器、控制器、执行器、通信网络和操作站。

DCS操作基本知识试题一、填空题：请填写出以下字母在仪表位号标注中所代表的含义：第一位字母：T 、F 、P 、W 、D 、L 。

请填写出以下字母在仪表位号标注中所代表的含义：若第二位字母为“d”，则：Pd 、Ld 。

请填写出以下字母在仪表位号标注中所代表的含义：后继字母：I 、R 、C 、仪表工位报警时，以下几种报警信息所代表的仪表报警状态为：OOP 、－IOP 、IOP 。

仪表工位报警时，以下几种报警信息所代表的仪表报警状态为：HL 、LL 、HI ；LO 。

DCS操作站共有三种操作级别，分别、、。

DCS中用报警指示灯的颜色来表示仪表状态，请写出以下几种指示灯颜色所代表的状态：、、、。

对于趋势组画面共有5种不同的采集周期，分别为在仪表面板图中PV 表示、SV表示、MV表示。

调节表的操作方式为MAN表示；AUT表示；CAS表示。

二、选择题：在装置流程图中，实心阀表示：（）风关阀（F.O）B、风开阀（F.C）操作某一块调节表时，输出值（MV）在调节画面上不能输出，是因为：（）调节表故障调节表操作方式投自动调节表下带串级表操作方式没有投入串级调节表下带手扣作器操作方式没有投入串级BR0001代表那种操作画面：（）A、总貌画面B、趋势画面C、流程图画面D、点趋势画面集散型控制系统的特点是：（）信息分散，控制集中B、控制分散，信息集中DCS的内部仪表模块是：（）一块电路板B、存储器里的一段专门的程序DCS某工位产生IOP报警时，表示：（）输入回路开路B、输出回路开路C、输入回路短路或测量值超限三、问答题：请写出四种以上流程图画面调出的方法？直接输入流程图画面名用键盘上的快捷键直接调出当调出一页流程图画面后，用键盘上的翻页键找出当调出一页流程图画面后，用画面上的翻页键找出在总貌画面中找流程图注：其他调出方法都算正确请写出调节仪表有几种控制方式？且是怎样控制的？答：共有四种控制方式：手动（MAN）、自动（AUT）、串级（CAS）、PRD方式。

1.控制机构是执行器的调节部分，它直接与被测介质接触，调节流体的流量。

（）（1分）对错正确答案:对解析：2.现场总线是一条用于连接现场智能设备与自动化系统的全数字、双向、多点链接的通讯线路。

（）（1分）对错正确答案:对解析：3.STEP7可以将用户程序（OB、FC、FB和DB）下载到PLC的CPU中，但硬件组态信息（SDB）不能下载。

（）（1分）对错正确答案:错解析：4.与自动保护系统相连的可燃气体或有毒气体的检测报警系统的电源，应采用不间断电源（UPS）供电。

（）（1分）对错正确答案:对解析：5.欧姆定律是用来说明电路中电压、电流、电阻,这三个基本物理量之间关系的定律，它指出:在一段电路中流过电阻的电流与电阻R两端电压成正比,而与这段电路的电阻成反比。

（）（1分）对错解析：6.目前使用的安全栅主要有电阻式、齐纳式、中继放大式和隔离式4种。

（）（1分）对错正确答案:对解析：7.统计资料表明，有85%以上的事故是由于错误操作和违章作业造成的。

（）（1分）对错正确答案:对解析：8.在生产装置上或控制系统中使用的仪表其误差只有附加误差。

（）（1分）正确答案:错解析：9.为了消除余差，应引入微分调节作用来克服。

（）（1分）对错正确答案:错解析：10.自动控制系统的过渡过程是指被控变量由于干扰的影响而偏离给定值，并通过控制作用趋于给定值的过程。

（）（1分）解析：11.泡沫灭火器不能用于带电灭火。

（）（1分）错正确答案:对解析：12.大气压是压力的法定国际单位。

（）（1分）对错正确答案:错解析：13.补偿导线与热电偶不配套，不会影响测温的准确性。

（）（1分）对错正确答案:错解析：14.当检测温度高于60℃的液体、蒸汽和可凝性气体的压力时，就地安装的压力表的取源部件应带有环型或U型冷凝弯。

（）（1分）对错正确答案:对解析：15.离心泵的油过滤网堵塞,会造成轴承温度下降。

（）（1分）对错正确答案:错解析：安全标签根据化学品的危险程度和类别，用''危险〃、”警告〃、”注意〃三个词分别进行高度、中度、低度危害的警示。

1、公司某次生产过程中，中控通知均化库低5区1#流量阀无显示，你到现场应该如何处理？
答:1).检查执行器是否有4-20mA信号输入，电流信号值是多少，是否与中控给定对应，是否与现场的实际开度对应；
2).检查执行器是否有4-20mA信号输出，电流信号值是否与现场的实际开度相对应，与中控的开度反馈相对应；
3).检查执行器在现场位置时是否能手动开关，有无卡料现象。

2、PLC柜日常巡检项目是什么？
答：检查PLC柜内部的温度、照明是否正常，散热风扇是否正常运行，检查柜内的信号中继是否有跳动情况，跳动是否对系统正常运行有影响，并向分厂与工段汇报。

3、因生产需要，临时屏蔽磨主电机振动保护手续修该如何办理，请简述？
答：申请人认真核实需屏蔽的相应设备名称及工艺代号，办理临时屏蔽强制申请手续，申请人需写明设备名称、工艺代号、屏蔽或解除原因等内容，经申请单位领导、部门处室领导审批后，报公司分管领导审定后执行。

操作人接到申请单后，需对申请单上设备名称及设备代号与实际情况进行核对，确认无误后进行操作，并在操作栏签名。

dcs考试题及答案DCs考试题及答案一、选择题（每题2分，共20分）1. DCs全称是什么？A. 数据中心A. 域名服务器B. 疾病控制中心C. 分布式控制系统答案：C2. 在免疫系统中，DCs主要功能是什么？A. 吞噬病原体B. 产生抗体C. 呈递抗原D. 调节免疫反应答案：C3. 下列哪项不是DCs的成熟标志？A. CD83表达增加B. MHC II分子表达增加C. 细胞因子分泌增加D. 细胞体积减小答案：D4. DCs在体内的主要分布位置是哪里？A. 血液B. 淋巴器官C. 骨髓D. 所有以上选项答案：D5. DCs通过什么方式捕获抗原？A. 吞噬作用B. 吞噬泡形成C. 受体介导的吞噬D. 所有以上选项答案：D6. 下列哪种细胞因子不是由DCs分泌的？A. IL-12B. TNF-αC. IFN-γD. TGF-β答案：D7. DCs的抗原呈递过程不包括以下哪项？A. 抗原摄取B. 抗原处理C. 抗原递送至细胞外D. 抗原递送至T细胞答案：C8. DCs的成熟过程中，哪种细胞因子对其迁移至淋巴器官至关重要？A. IL-1βB. IL-6C. IL-10D. IL-8答案：D9. 在DCs的抗原处理过程中，哪种蛋白质负责将抗原降解成肽段？A. 蛋白酶B. 磷酸酶C. 激酶D. 酯酶答案：A10. DCs在激活T细胞时，主要通过哪种类型的MHC分子？A. MHC IB. MHC IIC. MHC IIID. MHC IV答案：B二、填空题（每空2分，共20分）11. DCs的表面标志物之一是________，它在DCs成熟时表达增加。

答案：CD8312. DCs在体内通过________识别抗原，并通过________将抗原呈递给T细胞。

答案：模式识别受体；MHC II分子13. DCs分泌的细胞因子之一是________，它在促进Th1细胞分化中起重要作用。

答案：IL-1214. 在免疫应答中，DCs的激活可以通过________信号和________信号来实现。

一、填空题（20分，每空1分）1、离散的PID的两种基本算法形式是_______________和___________。

2、世界上第一台DCS系统是美国HONEYWELL公司推出的，型号为TDC2000。

3、数据通信中的三种传输介质是双绞线，同轴电缆和光缆。

4、HS2000系统有三层网络组成，它们是管理协调网络、系统网络和控制网络。

5、DCS发展是以4C技术为基础，4C指计算机技术(computer)，通信技术(communication)，图形显示技术(CRT) 和控制技术(control)。

7、常用的通信网络协议有：开放系统互连参考模型OSI、IEEE802标准局域网标准、MAP制造业自动化通信协议、PROWAY过程数据高速公路。

8、HS2000 系统是我国信息产业部六部所设计研发的的产品，它的两个主要优点是________低和汉字化。

9、DCS中对通信网络的存取控制技术包括：轮询(Poll)，令牌传送和带有碰撞检测的载波监听多重访问(CSMA/CD）。

10、影响信道极限传输能力的三个因素是频带宽度，信道比和信号调制方式。

11、通信的目的是传输信息，而常见的四种信息是模拟数据的模拟信号传送、模拟数据的数字信号传送、数字数据的模拟信号传送和数字数据的数字信号传送。

12、在PID连续算法的离散过程中，对微分采用向后差分法，对积分采用矩形法进行近似计算。

13、计算机网络的定义是将地理位置不同，而且具有独立功能的多个计算机系统，经通信设备和线路连接，由功能完善的网络软件实现网络资源共享。

二、简答题（25分，每题5分）1 、解释名词： SCC， DDC， DCS， FCS， DCS ，RAM ， ROM答：SCC：Supervisory Computer Control 计算机监督控制DDC：Direct Digital Control 直接数字控制DCS：Distributed Control System 集散控制系统CIMS：Computer Integrated Manufactured System 计算机集成制造系统FCS：Fieldbus Control System 现场总线控制系统CIPS：Computer Integrated Process System 计算机集成过程系统2、 TDC3000系统的三种通讯网络分别是什么？答：TDC3000系统从结构上看主要由三种通信网络组成，它们是局域控制网络LCN、通用控制网络UCN、高速数据公路HW，其特点是每种网络上都挂有不同功能的模件，实现控制系统的分散控制、集中管理。

导读●一、填空题（每题1分，共20分）●二、判断题（每题1分，共10分）●三、选择题（每题2分，共40分）●四、简答题（每题2分，共20分）●五、开放题（每题5分，共10分）DCS系统维护技能知识考题（答案在下面）一、求填空题（20题，每题1分）1.DCS系统中，_______是控制点的基本元素。

2.对于同一种类型的I/O卡，其在控制站的编号是_________。

3.DCS系统的通讯网络是基于_________的。

4.DCS系统中，控制站由控制板、通讯板和_________组成。

5.在DCS系统中，PID控制器的主要作用是进行_________。

6.在DCS系统中，控制站上的操作系统是_________。

7.DCS系统中，控制站CPU采用的是_________架构。

8.DCS系统中，数据总线包括_________和高速总线。

9.在DCS系统中，智能电流传感器的输出信号是_________。

10.在数字量输入模块中，_______输入信号将被识别为1。

11.在开关量输出模块中，控制电源交换机的输出口使用的是_________电平。

12.在DCS系统中，H-Net网络使用的是_________传输方式。

13.DCS系统中，通讯协议有_________和Modbus等。

14.在控制站中，_____板主要负责与DCS网络的通讯管理。

15.DCS系统中，_______是控制站内存储器的一种。

16.在DCS系统中，_________是数据采集的最小单位。

17.在PID控制中，瞬时偏差是指_______。

18.控制站之间的数据交换采用的是_________方式。

19.在数字量输入模块中，_______输入信号将被识别为0。

20.在开关量输出模块中，控制气动阀门的输出口使用的是_________电平。

答案1.点2.连续编号3.以太网4.电源模块5.控制6.Windows或Linux等7.Intelx868.低速总线9.数字信号10.24V11.推挽12.光纤13.Profibus14.通讯15.Flash存储器16.数据块17.目标值与实际值之差18.主-从19.24V20.开路二、判断题（10题，每题1分）1.()DCS系统的核心是控制站。
