一、项目背景为了满足施工现场的材料运输、人员通行等需求,确保施工顺利进行,根据施工现场实际情况,特制定本施工便道工程施工方案。
二、工程概况1. 施工地点:XX项目施工现场2. 施工内容:新建一条临时施工便道,全长XX米,宽XX米,路面采用碎石铺设。
3. 施工工期:XX天4. 施工单位:XX施工单位三、施工组织1. 施工单位成立施工便道工程领导小组,负责施工过程中的组织、协调和管理工作。
2. 施工单位设立现场管理办公室,负责施工现场的日常管理工作。
3. 施工单位设立安全质量监督小组,负责施工现场的安全、质量监督工作。
四、施工工艺及材料1. 施工工艺:本工程采用碎石铺设路面,具体施工工艺如下:(1)路基平整:对施工便道路线进行测量放样,确保路基平整。
(2)路基填筑:根据设计要求,采用石方材料进行路基填筑,确保路基稳定。
(3)路面铺设:将碎石均匀铺设在路基上,厚度达到设计要求。
(4)路基压实:采用压路机对路面进行压实,确保路面平整、密实。
2. 施工材料:石方材料、碎石、水泥、砂、钢筋等。
五、施工进度安排1. 第1天:进行施工便道工程测量放样。
2. 第2-5天:进行路基填筑、平整。
3. 第6-10天:进行路面铺设、压实。
4. 第11-15天:进行施工便道工程验收。
六、质量控制措施1. 施工单位严格按照设计要求和施工规范进行施工。
2. 施工单位加强施工现场的管理,确保施工质量。
3. 施工单位设立质量监督小组,对施工过程进行监督检查。
4. 施工单位对施工便道工程进行分阶段验收,确保工程质量。
七、安全措施1. 施工单位加强对施工现场的安全管理,确保施工安全。
2. 施工单位对施工人员进行安全培训,提高安全意识。
3. 施工单位设立安全监督小组,对施工现场进行安全监督检查。
4. 施工单位配备必要的安全防护设施,如安全帽、安全带、防护网等。
八、环境保护措施1. 施工单位加强施工现场的环境保护,减少施工对周围环境的影响。
临时施工便道施工方案1.工程概况本文旨在介绍一项工程的概况。
该工程包括便道结构及线路布置,施工组织等方面的内容。
2.便道结构及线路布置2.1 便道结构该工程的便道结构包括路面、路基和排水系统。
路面采用水泥混凝土铺设,路基采用砂石料填筑,排水系统包括雨水口和排水管道。
2.2 线路布置该工程的线路布置包括车道、人行道和绿化带。
车道和人行道分别设置在两侧,中间是绿化带。
车道和人行道的宽度分别为3米和1.5米。
3.施工组织3.1 管理机构该工程的管理机构包括总工程师、项目经理、质量监督员等。
总工程师负责工程的整体规划和设计,项目经理负责工程的具体实施,质量监督员负责工程的质量管理。
3.2 人员组织该工程的人员组织包括施工人员、技术人员和管理人员。
施工人员主要负责工程的具体施工,技术人员主要负责工程的技术支持,管理人员主要负责工程的管理和协调。
3.3 主要机械设备及人员配置该工程的主要机械设备包括挖掘机、推土机、压路机等。
人员配置方面,每个机械设备都需要配置一名操作人员和一名维修人员。
此外,还需要配置一定数量的劳动力。
3.3.1 主要机械设备本项目的主要机械设备包括挖掘机、推土机、压路机、装载机、混凝土搅拌站等。
这些设备的使用能够有效地提高施工效率,保证工期的顺利进行。
3.3.2 主要人员配备为了保证施工质量,本项目配备了一支经验丰富的施工团队。
团队成员包括工程师、技术人员、施工人员等,每个人员都有其专业领域的优势,能够协同工作,提高施工效率。
3.4 工期控制为了保证工程按时完成,我们将采用严格的工期控制措施。
通过合理的施工安排和协调,及时处理工程中遇到的问题,保证工程质量和进度。
3.5 主要施工工法本项目采用的主要施工工法包括测量及施工准备、排水及原地面处理、山皮土填筑、细集料面层和圆管涵施工等。
其中,每个工法都有其独特的施工流程和要求,我们将在施工过程中严格按照要求进行操作,确保施工质量。
4.1 测量及施工准备在施工前,我们将进行详细的测量和施工准备工作。
临时便道施工专项方案一、项目背景和目的在道路施工和维护过程中,为了方便施工人员、车辆及行人的通行和安全,经常需要设置临时便道。
本方案旨在提供一个安全、有效的临时便道施工方案,确保施工期间交通的顺畅和安全。
二、施工内容和步骤1.临时便道设置:根据施工现场的实际情况,在已有道路两侧或旁边设置合理的临时便道。
便道的宽度应满足车辆和行人的通行需求。
设置必要的信号标语和提醒标志,确保行人和车辆在临时便道上保持正常的通行。
2.材料准备:准备好临时便道所需的材料,包括标志牌、标志杆、灯具等。
确保这些材料具备必要的防滑、耐用和防晒等特性,以保证施工期间的安全和质量。
3.道路清理:在施工前,清理临时便道及沿线的垃圾、杂物等,确保便道表面平整、干净,为后续施工工作创造良好的条件。
4.便道标线:根据实际需要,在便道表面进行标线作业,明确车辆和行人通行的范围和规则。
标线的颜色、宽度和长度应符合相关标准和规范,以确保施工期间的交通安全。
5.安全设施设置:在便道上设置必要的安全设施,如交通锥、防护栅栏等,以确保行人和车辆在施工过程中的安全。
设施的布置应科学合理,不影响交通通行,同时方便施工人员进行作业。
6.交通管理:设置交通警示标志,指明临时便道沿线的通行状态和限制。
组织专人进行交通疏导和引导,确保施工期间交通的顺畅和有序。
如有需要,可以安排交通管制措施,以确保施工期间的安全。
三、风险控制措施1.安全防护设施:设置必要的安全设施和警示标志,提醒行人和车辆注意施工区域,防止发生意外事故。
2.通行管理:设置交通疏导员,引导交通和维护施工现场秩序,保证行车通行畅顺,减少拥堵和事故风险。
3.定期检查和维护:定期检查临时便道和相关设施的状况,及时处理破损和损坏问题。
确保临时便道的通行安全和顺畅。
四、现场设置与管理1.施工人员:安排专业的施工人员,具备相关技能和经验,负责临时便道的施工和管理工作。
2.现场巡查和管理:每日安排专人进行现场巡查和管理,确保临时便道和相关设施的正常运行。
临时施工便道施工方案1. 引言本文档旨在提供一个临时施工便道的施工方案。
临时施工便道是为了确保在进行施工工程时,路面能够保持通畅和安全,同时减少对附近道路的交通影响。
本施工方案将包括设计、材料选择、施工步骤和安全措施等内容。
2. 设计2.1 便道宽度临时施工便道的宽度应根据施工需求和交通量合理确定。
一般情况下,临时便道的宽度应大于等于两车道宽度,以便能够容纳交通流量。
根据不同道路的情况,可能需要进行变道或者合流操作,因此还需要保留一定的道路宽度用于此类操纵。
2.2 便道材料选择合适的材料对于临时施工便道的稳定性和承载能力至关重要。
常见的材料包括碎石、沥青、水泥或者草地等。
根据施工时间和预计交通流量,并结合现场条件来选择最合适的材料。
3. 施工步骤3.1 清理工作在施工之前,需要清理临时施工便道区域,确保平整且无障碍物。
同时,要移除可能对交通流量造成阻碍的固定结构物,例如路牌、护栏等。
3.2 路面处理在清理工作完成后,根据所选材料的要求进行路面处理。
不同材料的处理方式也各异,例如使用碎石时需要确保平整的路基,并在其上加铺一层厚度适中的碎石。
而对于沥青或者水泥等材料,需要进行更复杂的施工过程,例如铺设底基层、面层和辅助结构等。
3.3 交通标志和安全设施在临时施工便道的两侧,应设置合适的交通标志和安全设施,以指导交通流量的正常行驶和避免事故发生。
常见的交通标志包括限速标志、变道标志和交叉口提醒标志等。
安全设施可能包括路障、警示灯和指示牌等。
3.4 临时施工便道维护一旦临时施工便道建设完成,就需要进行定期的维护工作,以保证便道的稳定性和可用性。
维护工作包括进行路面的修补、交通标志的维护和清理等。
同时,还应注意随时检查施工便道的安全性,确保没有损坏或者其他安全隐患。
4. 安全措施在临时施工便道的施工过程中,安全措施至关重要。
以下是一些常见的安全措施,以保证施工便道的安全性和防范交通事故的发生:1.根据施工情况,在便道两侧设置合适的警示标志,并增设灯光警示设备。
建筑工地临时便道施工方案一、工程概况与需求本工程位于XX市XX区,旨在为建筑工地提供一条临时便道,以保障施工期间材料运输、人员进出等需求。
便道长度约为XX米,宽度为XX米,使用期限为XX个月。
在施工期间,需确保便道畅通无阻,能够承受重型施工车辆的通行。
二、施工方法与技术本方案采用XXXX型施工方法,采用压路机进行压实,确保便道坚实平整。
同时,采用XXXX型排水技术,保证便道在雨季或积水情况下也能正常使用。
三、施工准备与规划在施工前,需进行现场勘察,了解地形地貌、地质条件等信息。
根据勘察结果,制定详细的施工规划,包括施工路线图、材料堆放点等。
同时,组织施工队伍,进行技术交底和安全培训。
四、材料选择与准备便道铺设材料选用XXXX型混凝土,其抗压强度高、耐磨性好,适用于临时便道的使用。
在施工前,需确保材料充足,并按照规范进行质量检验。
五、施工步骤与流程清理现场:清除施工区域内的杂物、积水等。
铺设基层:按照规划要求铺设基层材料,确保平整。
浇筑混凝土:按照设计要求浇筑混凝土,确保厚度和宽度符合标准。
压实平整:使用压路机进行压实,确保便道表面平整坚实。
设置排水设施:按照规划要求设置排水沟、排水管等设施,确保排水畅通。
六、质量与安全要求便道施工应符合国家相关标准和规范,确保质量安全。
施工现场应设置明显的安全警示标志,并采取必要的安全措施。
施工期间应定期进行检查和维护,确保便道畅通无阻。
七、排水与防滑措施在便道两侧设置排水沟,确保雨水及时排出,防止积水。
在便道表面铺设防滑材料,如防滑砖、防滑剂等,以提高便道的防滑性能。
八、施工进度与验收制定详细的施工进度计划,确保施工按时完成。
在施工结束后,组织相关部门进行验收,确保便道质量符合要求。
以上是本次建筑工地临时便道施工方案的主要内容,我们将严格按照方案要求进行施工,确保便道的质量和安全。
同时,我们将积极采取措施,减少施工对环境的影响,为建筑工地的顺利进行提供有力保障。
公路临时便道施工方案一、背景介绍由于设备维修、修建、重建等原因,可能需要在道路上设置临时便道。
临时便道的设置必须遵守临时交通管理规定,确保施工安全,并尽可能减少对交通的影响。
二、施工目标1.保证施工人员和过往车辆的安全。
2.保证施工期间交通能够正常流动。
3.尽可能减少对交通的影响。
4.提高施工效率。
三、施工方案1.临时便道的位置选择:选择离主干道近且对交通影响较小的位置作为临时便道,同时要考虑施工的方向和区域,确保施工过程中交通能够正常流动。
2.路面清理:在选择好临时便道位置后,需要对路面进行清理,确保路面平整且无障碍物,以提供良好的行车和通行条件。
3.临时标线和标牌:在临时便道的两侧设置明显的标线和标牌,提示过往车辆注意驾驶,确保施工安全。
标线和标牌应采用明显的颜色,并在夜间配备反光设施,以提高可见性。
4.交通疏导:在施工期间,应设置交通疏导措施,引导过往车辆沿着临时便道行驶。
可以通过设置交通锥桶、交通指示灯等设备来实施交通疏导。
5.临时信号灯:根据实际情况,可以在临时便道的交叉口设置临时信号灯,以确保交通顺畅。
临时信号灯应设置在合适的位置,通过设置红黄绿灯的周期来控制车辆的通行。
6.安全巡视:施工期间,应定期进行安全巡视,检查临时便道和交通疏导设备是否正常。
如发现异常,应及时采取措施进行处理,以确保交通安全。
四、施工措施1.人员配备:根据实际情况,合理分配施工人员,确保施工过程中有足够的人员进行安全疏导和施工。
2.设备准备:准备包括交通锥桶、交通指示灯、临时标线设备等施工设备,确保施工过程中设备充足且正常使用。
3.施工时间:根据交通流量和施工需要,选择合适的时间段进行施工,以降低对交通的影响。
4.施工顺序:根据实际情况,确定临时便道的施工顺序,以保证施工效率和交通顺畅。
5.施工监督:设置专人进行施工监督,确保施工过程中符合安全要求和规范。
五、施工安全措施1.现场警示:在施工现场的周围设置明显的警示标志和警戒线,提醒行人和驾驶员注意施工区域。
临时施工便道施工方案一、施工背景。
为了确保施工期间的交通安全和施工质量,我们制定了临时施工便道施工方案,以便在施工期间为行人和车辆提供安全、便捷的通行条件。
二、施工范围。
本次施工范围为XX路XX段至XX路XX段,包括人行道和部分车行道。
施工区域为市中心繁华地段,交通流量大,因此施工期间需要特别注意交通安全和施工质量。
三、施工措施。
1. 临时交通组织。
在施工期间,将对施工区域进行临时交通组织,设置临时交通标志和标线,引导行人和车辆绕行施工区域,确保交通秩序井然。
2. 施工时间安排。
施工将在夜间进行,以减少对交通的影响,同时也能保证施工质量和工期进度。
施工期间将设置临时照明设施,确保施工安全。
3. 施工人员安全。
施工期间,施工人员需穿着符合安全标准的工作服和安全帽,严格遵守施工安全操作规程,确保施工人员的安全。
4. 施工质量控制。
在施工过程中,将严格按照施工方案和质量标准进行施工,确保施工质量达标,不影响道路使用功能。
四、施工风险及应对措施。
1. 交通安全风险。
施工期间,交通组织不到位可能导致交通事故发生。
因此,需要加强对施工现场的交通管控,确保行人和车辆的安全通行。
2. 施工质量风险。
施工过程中,如果施工人员操作不当或材料质量不过关,可能影响施工质量。
因此,需要加强对施工过程的监督和质量检查,确保施工质量达标。
3. 突发事件应对。
在施工期间,可能会发生突发事件,如天气变化、设备故障等。
因此,需要做好应急预案,随时应对突发事件,确保施工安全顺利进行。
五、施工结束后的恢复工作。
施工结束后,将对施工区域进行清理,恢复原有的交通秩序和道路使用功能,确保施工结束后的交通安全和便捷。
六、总结。
通过本次临时施工便道施工方案的制定,我们将严格按照施工方案和安全规程进行施工,确保施工期间的交通安全和施工质量。
同时,也将做好施工结束后的恢复工作,确保施工对交通的影响降到最低,为市民提供安全、便捷的通行条件。
临时道路工程便道施工方案施工便道方案工程概况:本工程为满足施工及当地需要,现需修建一条施工便道,线路为从XX二级公路入口至小区进口进场道路的临时新建工程。
便道的规划方案:设计标准:为确保施工便道行车畅通,雨季能正常行车,施工便道统一设计和施工标准,严格执行。
便道道路设计为:路面宽度为5米,路基横坡填方双面坡2%,线型根据实际地形调整。
跨河地段在河床部位采用φ1.5钢筋砼涵管过水。
在软土或河滩地带,基底抛填洞渣处理并作好防护,必要时采用手摆片石换填。
路基采用不低于60厘米洞渣填筑,路面为20厘米厚泥结碎石路面。
横断面结构下部为90%压实度的填土,基床压实度为93%。
细部设计要求:该路长2千米,因原来道路影响小区开山改河,需临时改道,右移至左边。
工程量清单:序号项目名称估计单价估计工程量单位合价备注1 手摆片石 500 103 M32 泥结石路面 22.44 M23 浆砌石 200 192 M34 钢筋混凝土桥面 28.2 28.2 M 6205 钢筋函管 12 12 根施工便道结构见下图:便道的施工:施工工艺:弃渣场取料,采用装载机、挖掘机挖装,自卸汽车运输,推土机推平,振动压路机碾压。
施工方法:不同性质的填料应分层填筑,且应尽量减少层数,每一水平层的全宽用同一种填料填筑,每种填料层累计总厚度不小于40厘米。
填土区段按照网格化布料,用推土机摊铺,达到每填筑层在纵向和横向大致平整,以保证压路机碾压轮表面能基本均匀接触层面进行压实,达到最佳碾压效果。
推土机摊铺平整的同时,对路肩进行初步压实,保证压路机进行压实时,压到路肩而不致滑坡。
采用重型振动压路机振压。
碾压顺序按先便道路基两侧后中间,先静压后弱振,再强振的操作程序进行碾压。
压路机的最大碾压行驶速度不超过4千米/小时。
各区段交接处,互相重叠压实,纵向搭接长度不小于2米,沿线路纵向行与行之间压实重叠不小于40厘米,上下两层填筑接头错开不小于3.0米。
泥结碎石在场内拌好运至现场摊平,泥结碎石厚度为20厘米。
临时便道施工方案第1篇临时便道施工方案一、项目背景随着城市化进程的不断推进,城市基础设施建设项目日益增多,为保障施工期间的交通流畅,减少对周边居民生活的影响,临时便道建设成为施工过程中的重要环节。
本方案旨在规范临时便道施工流程,确保施工安全、高效、合规。
二、项目目标1. 确保临时便道施工期间的交通安全,降低交通事故发生率。
2. 减少施工对周边环境和居民生活的影响,提高社会满意度。
3. 合规施工,确保工程质量,保障施工人员安全。
三、施工范围及内容1. 施工范围:本项目临时便道施工范围包括道路封闭、便道铺设、交通导行及设施拆除等。
2. 施工内容:包括但不限于以下内容:- 道路封闭及围挡设置;- 便道基础处理;- 便道路面铺设;- 交通导行设施设置;- 临时便道维护及拆除。
四、施工方案1. 道路封闭及围挡设置- 根据施工需求,提前向相关部门申请道路封闭;- 在封闭区域设置明显的围挡,确保施工区域与行车道分离;- 围挡高度不低于1.8米,材料符合国家相关标准;- 设置安全警示标志,提醒过往车辆及行人注意安全。
2. 便道基础处理- 对便道基础进行清理,确保无杂物、无积水;- 按照设计要求进行基础处理,如铺设碎石、砂土等;- 基础处理完成后,进行压实,确保承载力满足要求。
3. 便道路面铺设- 采用符合国家标准的材料进行便道路面铺设;- 铺设厚度、宽度满足设计要求;- 接缝处理平整,确保便道使用寿命。
4. 交通导行设施设置- 根据实际情况,合理设置交通导行设施,如指示牌、警示灯等;- 确保交通导行设施清晰、醒目,引导车辆及行人安全通行;- 定期检查交通导行设施,发现损坏或缺失,及时修复或更换。
5. 临时便道维护及拆除- 施工期间,定期对临时便道进行检查、维护,确保安全、畅通;- 施工结束后,按照规定对临时便道进行拆除,恢复道路原状;- 拆除过程中,确保不影响周边环境和居民生活。
五、施工期管理1. 施工队伍管理- 严格选拔施工人员,确保具备相关资质;- 对施工人员进行安全培训,提高安全意识;- 建立健全施工队伍管理制度,确保施工顺利进行。

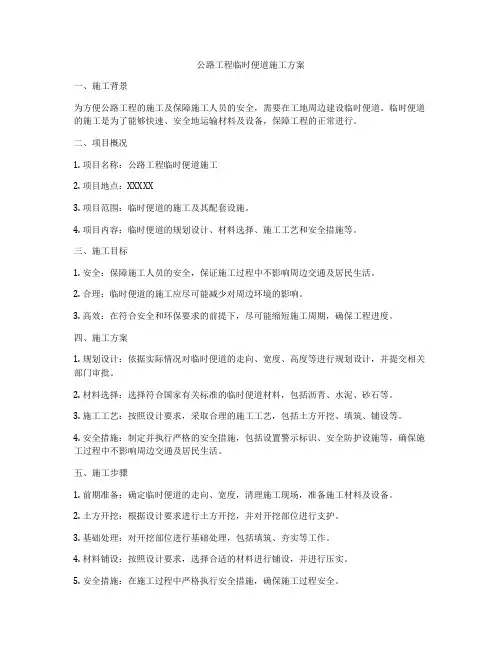

公路工程临时便道施工方案一、施工背景为方便公路工程的施工及保障施工人员的安全,需要在工地周边建设临时便道。
临时便道的施工是为了能够快速、安全地运输材料及设备,保障工程的正常进行。
二、项目概况1. 项目名称:公路工程临时便道施工2. 项目地点:XXXXX3. 项目范围:临时便道的施工及其配套设施。
4. 项目内容:临时便道的规划设计、材料选择、施工工艺和安全措施等。
三、施工目标1. 安全:保障施工人员的安全,保证施工过程中不影响周边交通及居民生活。
2. 合理:临时便道的施工应尽可能减少对周边环境的影响。
3. 高效:在符合安全和环保要求的前提下,尽可能缩短施工周期,确保工程进度。
四、施工方案1. 规划设计:依据实际情况对临时便道的走向、宽度、高度等进行规划设计,并提交相关部门审批。
2. 材料选择:选择符合国家有关标准的临时便道材料,包括沥青、水泥、砂石等。
3. 施工工艺:按照设计要求,采取合理的施工工艺,包括土方开挖、填筑、铺设等。
4. 安全措施:制定并执行严格的安全措施,包括设置警示标识、安全防护设施等,确保施工过程中不影响周边交通及居民生活。
五、施工步骤1. 前期准备:确定临时便道的走向、宽度,清理施工现场,准备施工材料及设备。
2. 土方开挖:根据设计要求进行土方开挖,并对开挖部位进行支护。
3. 基础处理:对开挖部位进行基础处理,包括填筑、夯实等工作。
4. 材料铺设:按照设计要求,选择合适的材料进行铺设,并进行压实。
5. 安全措施:在施工过程中严格执行安全措施,确保施工过程安全。
6. 竣工验收:完成施工后进行竣工验收,并提交相关部门验收。
六、施工技术要点1. 土方开挖技术:采用机械开挖,在开挖过程中注意对周边环境的保护。
2. 基础处理技术:对基础进行填筑、夯实等工作,确保基础结实耐用。
3. 材料铺设技术:选择合适的材料进行铺设,并进行压实,保证临时便道的平整度和承载能力。
4. 安全措施:在施工过程中严格执行安全措施,包括设置警示标识、安全防护设施等。
G56杭州瑞丽高速公路宣威至曲靖段G60连接线临时便道施工方案编制:复核:批准:中交云南宣曲高速公路路桥技术2标二0一五年七月目录一、工程概况 (1)二、地形与地质构造 (1)三、编制依据 (1)四、编制原则 (1)五、技术标准 (2)六、便道平面总体布置 (3)七、施工准备 (4)八、计划工期: (6)九、具体施工方案 (6)1、施工工艺流程 (6)2、修筑便道 (6)3、排水涵管施工 (8)十、安全保证措施 (10)1、安全方针 (10)2、安全目标 (10)3、安全保障体系及职责 (10)4、具体措施 (12)十一、环保措施 (13)十二、应急救援措施 (14)十三、文明措施 (15)一、工程概况宣曲高速G60连接线为宣曲、昆曲和曲靖绕城高速公路连接线,位于曲靖市沾益县城北,西起沟岩上互通立交(K1+100),东至大龙潭互通立交(K10+140),路基宽33.5m,在K2+740处设置沾益互通,沾益互通A匝道下穿主线,其余匝道与主线不交叉。
大龙潭互通(K10+140-K11+190)设置于G60连接线和曲昆高速公路之间互通立交工程,分二期实施,第一期工程为G60连接线与昆曲高速公路互通,二期工程为曲靖绕城高速与昆曲高速公路互通。
施工起止桩号,左幅K8+630- K11+293.853,左幅长2663.853m,右幅K8+630- K11+294.272,右幅长2664.272m,位于曲靖市沾益县境内,起于西平街道办,终于金龙街道办,沿途经过西平街道办和金龙街道办2个街道办。
主线为双向六车道高速公路,整体式路基宽33.5m,设计时速100公里/小时,匝道路基宽10.5 m。
包含路基、涵洞、桥梁、互通式立交、挡土墙、改路及路基边坡防护等工程。
二、地形与地质构造本项目总体为东西走向,沿途经金龙镇、西平镇两个乡镇。
项目沿线山地、丘陵、盆地、河谷交错分布、高低相间,山区路段存在集中升、降坡,地形对路线克服高差影响较大;沿线植被茂密。
路线所经区域主要分布堆残积(Qdl+el)层和河谷地段的第四系冲洪积层(Qel+pl),其下主要为二叠系下統茅口组(Plm)岩层和二叠系下統梁山组(Pll)岩层,破残积层岩性为粉质粘土,局部为粘土,多呈硬塑状态,含少量碎石和砂砾。
三、编制依据1.宣曲高速公路招标文件,施工图纸。
2.交通部颁发的有关公路工程的技术标准、技术规范及规程。
3.通过现场踏勘、调查、咨询收集到的有关资料。
四、编制原则1、尽量少征土地、坚持不破坏就是最大环保的原则;2、施工前把各方面手续落实到位、避免和当地百姓发生冲突;3、尽量做到挖填平衡;4、施工便道坚持“安全适用、经济合理、便于维护”的原则。
五、技术标准1、平面半径150m,且满足机械进场、最大预制构件运输要求;2、纵坡小于6%且连续坡长不大于200m;3、竖曲线最小半径:凸形为300m,凹形为100m;4、设计行车速度不大于35km/h。
5、便道技术参数:路基原地面的杂草,淤泥,生活垃圾,软弱层泥土经过清除处理后,将原地面压实,压实度不低于90%。
有凹坑的地段,需要将凹坑换填合格填料,有凸出的地方,将其用挖机处理平整,处理时应按分层厚度不大于30cm进行压实,压实度不低于93%,处理宽度不小于8m(如下图所示)。
处理后的土基,在其上用人工或者机械铺设30cm厚的大块片石垫层,垫层底宽度8米,两侧按1:1.5收坡,垫层铺设完毕后,其上撒上适量的粘土,再铺设10cm的碎石或者石屑路面面层,碎石和石屑可以分次分层撒铺,撒铺过程中,分层之间再撒布适量的粘土,作为面层的结合料。
面层铺设完毕后,用压路机进行碾压,使下层碎石或者石屑充分嵌入到片石层中,成为稳定的泥结碎石路面结构层。
注:本图尺寸均以厘米计。
便道标准横断面图六、便道平面总体布置根据本项目施工线路走向、设计图纸、设计地质资料并结合现场实际与现场具体情况,我部拟设置7条进场施工便道,便道路面采用泥结石路面,便道宽度6.5m,便道共长7.71公里,其中红线外便道2.08公里,红线内便道5.63公里。
便道总体布置:(1)南盘江大桥便道起点从K9+363至南盘江大桥3号墩,其中桥段的便道要修筑在红线外,路基段的在红线内。
(2)K10+506桥、K10+511桥便道起点从K9+363至小哨大桥至K10+506桥,其中桥段的便道要修筑在红线外,路基段的在红线内。
(3)C匝道便道C匝道便道:起点从小哨大桥出发,沿主线左侧布置,到达C匝道2#桥,继续前行,从主线便道K10+910处分流,到达C匝道1#桥的21台,沿桥梁桩基左侧布置,一直布置至0号桥台。
(4)E匝道便道E匝道便道:起点从主线便道K10+7350处分流沿途E匝道0号桥台至9号墩(左幅墩的外侧设置)横穿现有高速速桥底后走右幅墩的外侧设置便道线路走向直至E匝道终点。
(5)A匝道(AK0+417)便道第一条:由红线外既有道路修建一条支路上跨A匝道边上河流,进入A匝道桥,线路沿A匝道左侧从0#台布置到4#墩。
第二条:线路从E匝道8#墩和9#墩之间出发,下穿曲胜高速在该处的一座空心板桥,跨过A匝道桥边上河流,插入到A匝道9#桥墩处,线路沿A匝道右侧从9#墩布置到4#墩和5#墩之间。
(6)A匝道(AK0+969)便道线路从E匝道便道(E匝道10#墩处)穿出,下穿曲胜高速路该处的空心板桥,进入A匝道路基范围,沿A匝道路基进入AK0+969桥的0#桥台处,线路沿着A匝道桩位右侧布置,进入主线路基,并一直延伸布置到K11+614桥与曲胜高速相交处。
(7)F匝道便道起点从E匝道3号墩分流出来然后经过E匝道1号墩至E匝道线路终点,其中1号墩至6号墩的便道走线路的走侧红线内,6号墩至14号桥台的的圆圈范围内(属于红线内)原线路设置便道。
总体走向详见附件一:便道总体走向平面布置图。
七、施工准备(1)管理人员组织项目部成立以项目经理为组长,生产副经理、项目书记和总工为副组长,各部门负责人为组员的便道施工小组;具体分工如下:组长:颜国强副组长:韦安罗文曾宪波组员:熊江涛罗坤华杨坤宁蒙安军任思建颜国强负责便道施工的总体部署,韦安负责便道施工现场的机具和人员的整体调配;罗文负责便道施工过程中的协调工作;曾宪波负责便道施工的技术指导工作;熊江涛负责便道施工的现场机具和材料保障工作;杨坤岭负责便道施工的施工质量监督和检验工作;罗坤华、蒙安军和任思健负责便道现场指导施工。
(2)机械、设备、劳力组织根据该工程的工程内容、实际情况和施工进度要求,拟定机械、设备与现场劳动力安排见下表:(3)现场施工准备①施工前,用白灰线将便道施工范围内的地下光缆位置明确标示。
避免路堑开挖破坏光缆。
②开挖前,首先测量放线,依据原地面高程及边坡率推算测出开挖边界,在施工过程中保持路段内的临时排水设施畅通。
③拆除已征迁的房屋,将地表植被、腐植土及其它不宜作填料的土层,弃运于指定的弃土场。
④清理场地,根据设计便道路线测设便道中桩,并测量出便道施工宽度(不小于8米)。
⑤将拆除房屋的干片石集中堆放,作为便道修筑填料。
⑥作业队主要人员都已进场,施工机械检查完毕;且已建立了较为完善的质保体系,责任已细化到人。
⑦所有施工人员均持证上岗,岗位职责、权限明确到位;机械设备已按时到场,且运转良好,机具配套合理,满足施工需要。
⑧安全保障措施准备在便道施工段落的起终点和与既有道路交叉路段设置醒目的安全警示标志和引路牌。
八、计划工期:2015年7月28日~2015年8月10日九、具体施工方案1、施工工艺流程便道主要施工流程:场地清理→施工放样→原地面处理→排水沟→干砌片石施工→碎石路面铺筑。
2、修筑便道2.1场地清理房屋拆迁后,由装载机将临时便道及两侧废墟全部清理至便道附近指定位置处,运输车配合挖掘机将墟渣弃至指定弃土场。
2.2施工放样场地清理完毕后,挖方路段施工前测量人员放出中线及临时便道两侧开挖边线。
2.3路堑开挖路堑从上至下逐层顺坡(按坡率1:1.5)采用挖掘机开挖,用装载机将土方装入自卸汽车运输,人工刷坡修整,并及时做好防排水设施。
严格控制每层开挖的边坡一次成型,刷坡工作紧跟开挖,形成边开挖边刷坡多个工作面同时进行的流水线作业。
开挖出的弃土运到弃土场堆放。
挖掘机开挖路堑,采取全幅开挖、纵向推进的施工方法,装载机铲运、装车,合理运距为20m,装车行走速度控制在30km/h。
用白灰线铺撒出某边沿的光缆线路范围,机械开挖时由现场质检工程师现场指挥,开挖线不能侵入光缆范围。
2.4路堑原地面处理对开挖路段的原地面进行压实,要求压实度不小于93%。
2.5路堤填筑对标高不足路段进行填筑,填筑采用挖方路段开挖出的良好石料和土,分层填筑分层压实,分层填筑厚度不大于30cm。
2.6检测碾压后我部试验室对填筑好的土基部分进行压实度检测,保证压实标准≥93%。
2.7干砌片石施工对于原地基较软弱的部位,土基压实合格后须进行干砌片石垫层施工。
我部拟采用征迁房屋的片石进行30cm厚的干砌片石砌筑。
砌筑采用大块无裂纹的片石,每块片石的厚度不小于15cm,片石垫层砌筑完成后,用12t压路机振压不少于2遍。
根据现场调查需要铺干砌片石的路段统计如下:2.8碎石路面施工碎石路面分两层填筑,每层厚度5cm,每层碎石铺筑前,预先铺撒一层适量厚度的粘土,作为碎石和片石之间的结合料。
面层填筑后采用12t振动压路机碾压不少于3遍。
面层铺筑时要设置2%的路拱横坡,保证路面不积水。
2.9排水沟砌筑在容易汇水的便道两侧,以及在原有路面排水沟被破坏的便道路段,干砌片石砌筑完成后须进行临时便道两侧排水沟的砌筑。
排水沟基坑开挖深度0.8m,宽度1.1m,纵坡同便道纵坡相适应。
内侧与便道紧密衔接。
排水沟采用M7.5浆砌片石砌筑,沟壁厚度30cm,排水沟净宽0.5m,净深0.5m,沟底厚度0.3m,砌筑完成后,采用同标号砂浆进行沟底抹面。
本图尺寸单位均为米。
排水沟断面图3、排水涵管施工本项目部施工便道共设置4道涵管,涵管直径为1.5m,涵管具体布置位置见平面布置图;涵管基础采用C20混凝土,厚度为50cm,每个涵管水平间距为50cm,涵管四周浇筑C20混凝土,再进行便道填筑。
现场需要埋设涵管的位置及埋设数量统计如下表:其中较为重要的编号为1#、2#、3#涵管埋设示意图见后面附件二:涵管埋设断面布置图。
其他编号的涵管的埋设按一般单排布置,能保证排水畅通,无特殊布置要求。
十、安全保证措施1、安全方针安全第一,预防为主。
2、安全目标(1)企业职工工伤死亡率、重伤率不超过万分之五;(2)致人死亡的一般等级生产安全责任事故为0,较大及以上等级生产安全责任事故为0;(3)因建设管理责任的致人死亡的一般及等级生产安全责任事故为0,较大及以上等级生产安全责任事故为0;(4)较大及以上等级突发环境责任事件为0;(5)致人死亡的一般等级道路交通安全责任事故为0,较大及以上等级道路交通安全责任事故为0;(6)致人死亡一般等级火灾责任事故和机械设备责任事故为0,较大及以上等级火灾责任事故和机械设备责任事故为0;(7)致人死亡的一般等级锅炉、压力容器等特种设备事故为0,较大及以上等级锅炉、压力容器等特种设备事故为0;(8)职业健康责任事故为0。
