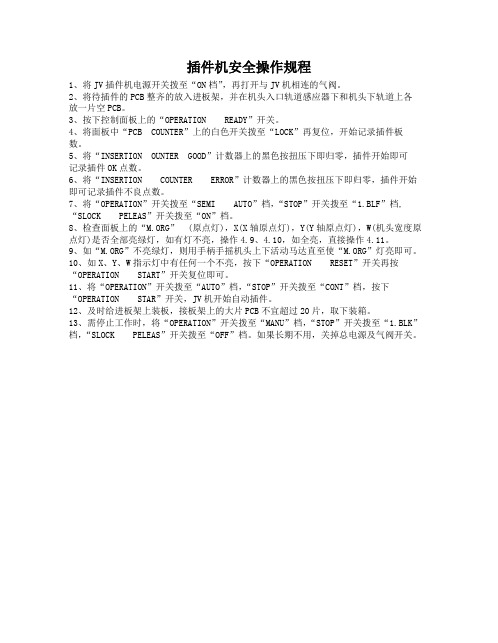

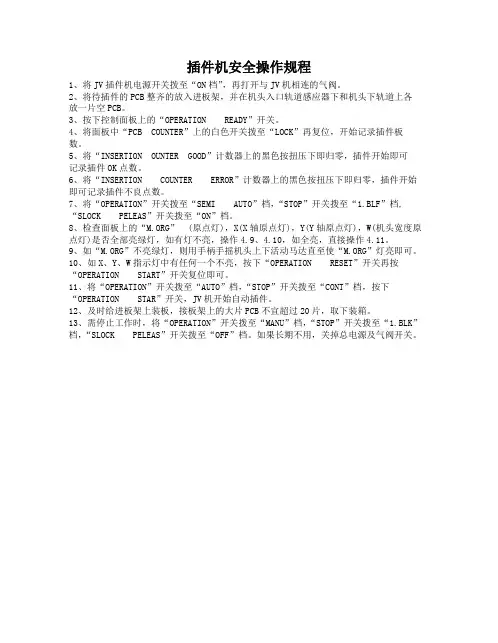

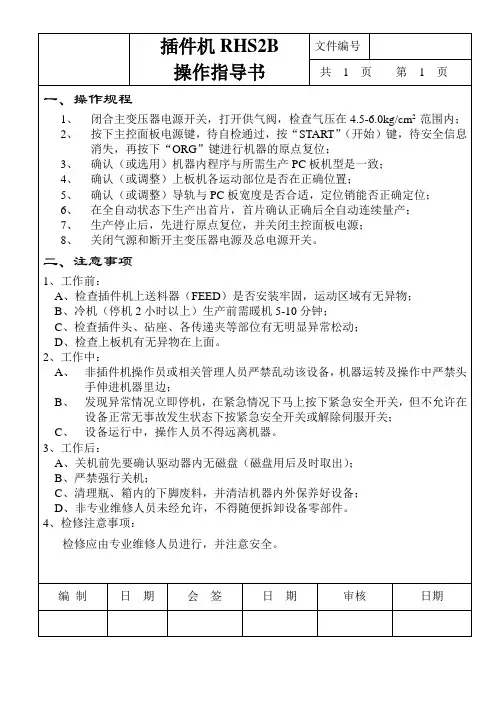

插件机安全操作规程1、将JV插件机电源开关拨至“ON档”，再打开与JV机相连的气阀。
2、将待插件的PCB整齐的放入进板架，并在机头入口轨道感应器下和机头下轨道上各放一片空PCB。
3、按下控制面板上的“OPERATION READY”开关。
4、将面板中“PCB COUNTER”上的白色开关拨至“LOCK”再复位，开始记录插件板数。
5、将“INSERTION OUNTER GOOD”计数器上的黑色按扭压下即归零，插件开始即可记录插件OK点数。
6、将“INSERTION COUNTER ERROR”计数器上的黑色按扭压下即归零，插件开始即可记录插件不良点数。
7、将“OPERATION”开关拨至“SEMI AUTO”档，“STOP”开关拨至“1.BLF”档, “SLOCK PELEAS”开关拨至“ON”档。
8、检查面板上的“” (原点灯)，X(X轴原点灯)，Y(Y轴原点灯)，W(机头宽度原点灯)是否全部亮绿灯，如有灯不亮，操作4.9、4.10，如全亮，直接操作4.11。
9、如“”不亮绿灯，则用手柄手摇机头上下活动马达直至使“”灯亮即可。
10、如X、Y、W指示灯中有任何一个不亮，按下“OPERATION RESET”开关再按“OPERATION START”开关复位即可。
11、将“OPERATION”开关拨至“AUTO”档，“STOP”开关拨至“CONT”档，按下“OPERATION STAR”开关，JV机开始自动插件。
12、及时给进板架上装板，接板架上的大片PCB不宜超过20片，取下装箱。
13、需停止工作时，将“OPERATION”开关拨至“MANU”档，“STOP”开关拨至“1.BLK”档，“SLOCK PELEAS”开关拨至“OFF”档。
如果长期不用，关掉总电源及气阀开关。

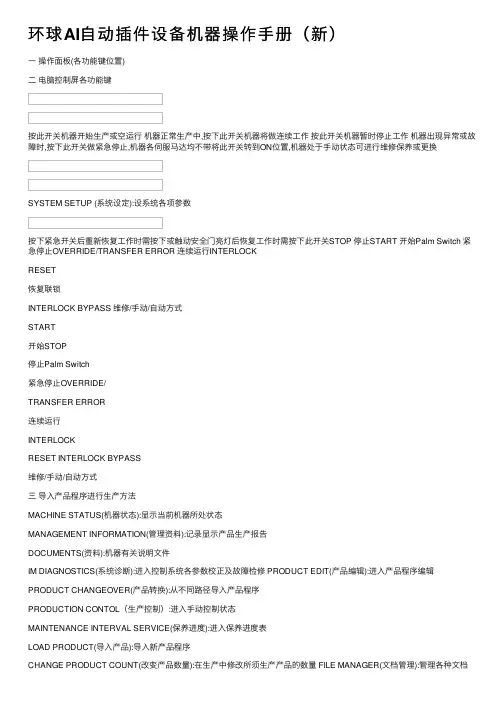

环球AI⾃动插件设备机器操作⼿册（新）⼀操作⾯板(各功能键位置)⼆电脑控制屏各功能键按此开关机器开始⽣产或空运⾏机器正常⽣产中,按下此开关机器将做连续⼯作按此开关机器暂时停⽌⼯作机器出现异常或故障时,按下此开关做紧急停⽌,机器各伺服马达均不带将此开关转到ON位置,机器处于⼿动状态可进⾏维修保养或更换SYSTEM SETUP (系统设定):设系统各项参数按下紧急开关后重新恢复⼯作时需按下或触动安全门亮灯后恢复⼯作时需按下此开关STOP 停⽌START 开始Palm Switch 紧急停⽌OVERRIDE/TRANSFER ERROR 连续运⾏INTERLOCKRESET恢复联锁INTERLOCK BYPASS 维修/⼿动/⾃动⽅式START开始STOP停⽌Palm Switch紧急停⽌OVERRIDE/TRANSFER ERROR连续运⾏INTERLOCKRESET INTERLOCK BYPASS维修/⼿动/⾃动⽅式三导⼊产品程序进⾏⽣产⽅法MACHINE STATUS(机器状态):显⽰当前机器所处状态MANAGEMENT INFORMATION(管理资料):记录显⽰产品⽣产报告DOCUMENTS(资料):机器有关说明⽂件IM DIAGNOSTICS(系统诊断):进⼊控制系统各参数校正及故障检修 PRODUCT EDIT(产品编辑):进⼊产品程序编辑PRODUCT CHANGEOVER(产品转换):从不同路径导⼊产品程序PRODUCTION CONTOL（⽣产控制）:进⼊⼿动控制状态MAINTENANCE INTERVAL SERVICE(保养进度):进⼊保养进度表SHUTDOWN(关机):机器不做⽣产时关闭系统OS/2 WINDOW(OS2窗⼝):进⼊DOS菜单SECURITY(安全):进⼊密码设定SETUP(IMUPS设定):进⼊IMUPS操作系统设定显⽰产品内容显⽰⽣产信息显⽰物料站位情况TURN OFF ALARM(关闭警报):遇到有警报声需点击做消除插件头已启动⼯作机器做分解动作机器做单步动作机器做连续动作1>点击电脑上 2>在Requested Count 中设定产品数量,点击FullCycle3〉在Products defined 中选择产品程序,接着点击OK产品程序已导⼊4>确认物料已装好后,将各安全门、盖关好5〉旋开拉起开关,此时开关灯灭,接着按6>待机器归零结束后,将待⽣产的PCB板放到机器夹具上,再次按机器开始⼯作⾃动插件1>开机a>先打开UPS电源,按POWER ON开关b>将机器后⾯电源开关OFF转到ON开关亮灯,按下此开关,机器开做归零动作LOAD PRODUCT 图标出现上图四关机操作⽅法STOP停⽌START 开始Palm Switch OVERRIDE/TRANSFERERROR INTERLOCK RESETINTERLOCK BYPASS 维修/⼿动/Palm Switch INTERLOCK RESETSTART START开始STOP停⽌START Palm Switch紧急停⽌OVERRIDE/TRANSFER ERROR连续运⾏INTERLOCK RESET INTERLOCK BYPASS 维修/⼿动/点击FULLCYCLEC>待机器电脑出现Initializtion complete 后开机完成2>关机a>按下开关b>⽤⿏标点击图标,出现右边提⽰选择YES C>将机器后⾯电源开关ON转到OFF d>关闭UPS电源,按POWER OFF开关。

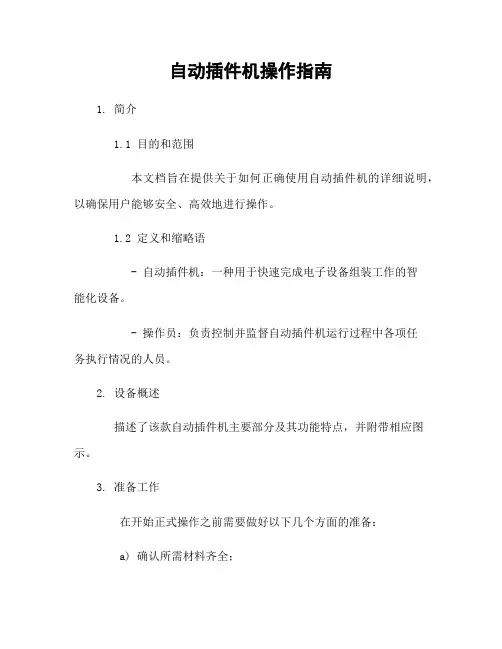

自动插件机操作指南1. 简介1.1 目的和范围本文档旨在提供关于如何正确使用自动插件机的详细说明，以确保用户能够安全、高效地进行操作。
1.2 定义和缩略语- 自动插件机：一种用于快速完成电子设备组装工作的智能化设备。
- 操作员：负责控制并监督自动插件机运行过程中各项任务执行情况的人员。
2. 设备概述描述了该款自动插件机主要部分及其功能特点，并附带相应图示。
3. 准备工作在开始正式操作之前需要做好以下几个方面的准备：a) 确认所需材料齐全；b) 对相关零配件进行检查与清洁；c) 进行必要调试或校准等预处理步骤；4. 操作流程提供一个具体而完整且易理解性强（可包含图片）的实例来描述每个环节下对应得到设置选项。
例如:步骤a: 打开电源开关，待系统启动后进入主界面;步骤b: 根据产品规格选择合适的操作模式;步骤c: 设置相关参数，如速度、力度等；...5. 故障排除提供一份常见故障及解决方法列表，并对每个问题进行详细说明。
6. 安全注意事项为了确保使用过程中人员和设备安全，请遵守以下几点：a) 操作前请认真阅读并理解本文档内容；b) 穿戴好相应的劳动防护用品（如手套、眼镜）；c) 遵循正确的操作流程，不得擅自更改或调整机器设置；7. 维护与保养描述了日常维护工作以及定期检查项目，并提供清洁指南。
8. 常见法律名词注释:- 著作权：著作权是指作者依法享有其所创造的文学、艺术和科技作品在经济利益方面所表现出来的各种权利。
包括署名权,发表权,修改权 ,复制(印制 ) 权，发行 ( 包括出版和公开上映 ), 表演，放映及广播或者通过信息网络向公众传输他们的文学 .美工 .音乐、戏剧和电影作品的权利等。
- 商标：商标是指用以区别商品或者服务来源的，可以通过图形、文字或者其他方式表达并能够识别的标志。
包括商品名称，包装配置图案和装潢等。
9. 附件提供与本文档相关联的所有附加文件及资料清单，并注明其所属章节。
10. 结束语感谢您阅读此操作指南，请按照说明进行正确使用自动插件机。

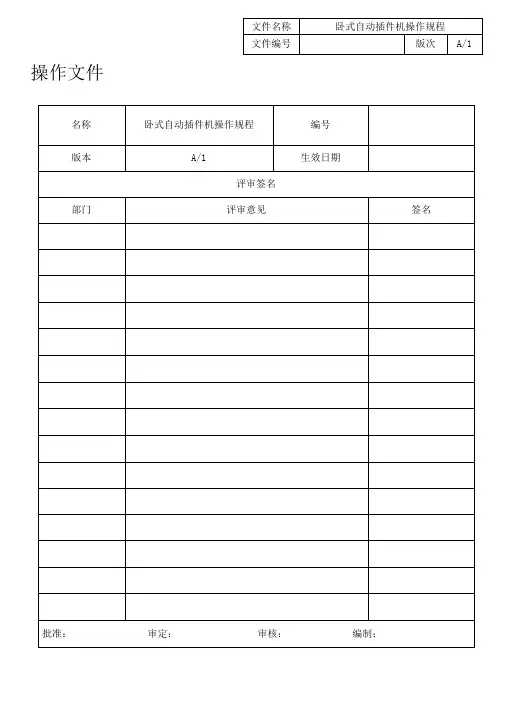

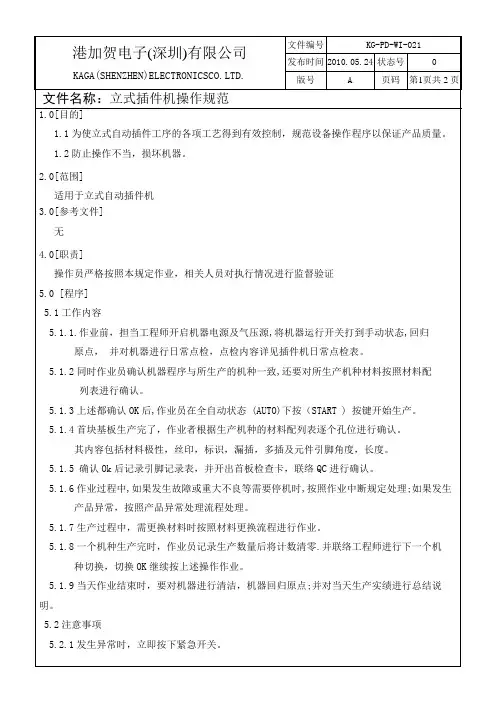

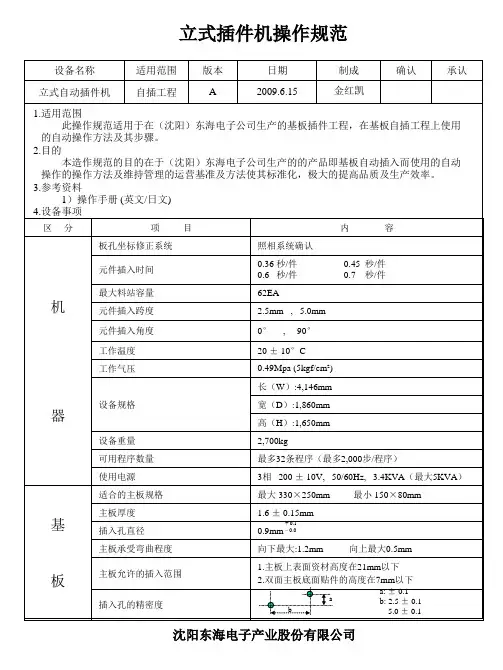

操作文件1目的建立环球立式自动插件机（6380B）作业规范，为操作人员提供作业依据、确保产品品质达到工艺要求。
2适用范围适用于公司所有环球立式自动插件机（6380B）。
3术语与定义引用公司《管理手册》中的术语与定义.4职责与权限4.1工程技术部有指导使用者正确操作及保养环球立式自动插件机（6380B），负责工艺参数的设定。
4.2使用部门负责环球立式自动插件机（6380B）的日常检查、维护保养和使用。
5内容与方法5.1操作步骤5.1.1开机前准备5.1.1.1检查插件头、剪脚装置、工作台及夹具、送料装置、BEC系统、UPS电源等机械部分，保养持各机械件及紧固件齐全、完好。
5.1.1.2检查各安全防护装置、限位装置是否完整、安全可靠，进气压力表指针是否为80PSI，若不是则调整。
文件编号版次A/1 5.1.1.3检查确认各电、气旋钮和开关是否在规定位置，电线、气管是否松脱及破损，若有则紧固或更换。
5.1.1.4安装并调整好转台上的夹板夹具。
5.1.1.5检查PCB板的设计是否符合机器工艺要求并根据生产工艺要求在电脑里编好插件程序。
5.1.1.6在夹具上装载好将生产的PCB板，确保每块PCB板装夹牢固。
5.1.1.7在料架上装好物料并检查物料是否变形，若变形则处理，严禁将编带不规整的元器件装在机器上插件。
5.1.1.8由操作工将以上检查情况详细记入设备交接班记录本中，若处理不了的问题立即报告维修人员检修处理。
5.1.2操作方法5.1.2.3般动电源开关置于“ON”位置,打开电源。
搬到“ON”位置5.1.2.4等候IM-UPS屏幕的消息区域显示“INTIALIZATION COMPLETE”初始化完成。
5.1.2.5启动机器的所有急停开关,按下自锁复位键(INTLK RESET)。
5.1.2.6检查带状物料是否妥善放置进送料轮。
5.1.2.7在电脑上选择更换产品(PRODUCT CHANGEOVER)图标。

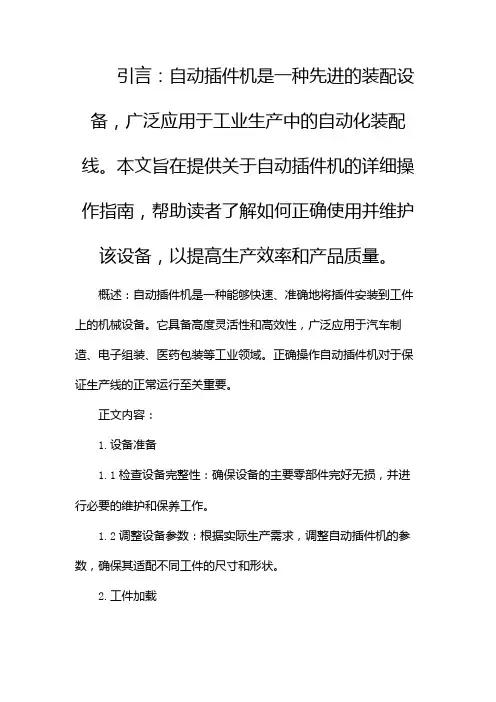

引言：自动插件机是一种先进的装配设备，广泛应用于工业生产中的自动化装配线。
本文旨在提供关于自动插件机的详细操作指南，帮助读者了解如何正确使用并维护该设备，以提高生产效率和产品质量。
概述：自动插件机是一种能够快速、准确地将插件安装到工件上的机械设备。
它具备高度灵活性和高效性，广泛应用于汽车制造、电子组装、医药包装等工业领域。
正确操作自动插件机对于保证生产线的正常运行至关重要。
正文内容：1.设备准备1.1检查设备完整性：确保设备的主要零部件完好无损，并进行必要的维护和保养工作。
1.2调整设备参数：根据实际生产需求，调整自动插件机的参数，确保其适配不同工件的尺寸和形状。
2.工件加载2.1准备工件：将待加工的工件按照规定的要求进行清洗和预处理，确保其表面平整、清洁。
2.2将工件放置在工作台上：根据设备的要求，将工件放置在指定位置，并确保其稳定性和精确度。
3.插件安装3.1配置插件：根据实际需求，选择合适的插件，并进行配置。
确保插件的质量和合适度。
3.2设置插件参数：根据实际生产要求，调整插件的深度、速度等参数，以确保插件的准确性和稳定性。
3.3自动执行插件安装：按下启动按钮后，自动插件机将自动进行插件安装操作，并监控插件安装的准确性和稳定性。
3.4检查插件质量：检查插件安装的质量，确保其正确、牢固地安装在工件上。
4.故障排除4.1充分了解故障信息：通过观察设备的显示屏或指示灯获得故障信息，并记录详细的故障描述。
4.2初步处理故障：尝试根据故障信息进行简单的故障处理，如清理堵塞、调整零部件等。
4.3联系维修人员：若初步处理无效，及时联系设备的维修人员，并提供详细的故障描述和操作步骤。
5.设备维护5.1定期保养：根据设备的使用情况，定期进行清洁、润滑等保养工作，以延长设备的使用寿命。
5.2更换磨损部件：定期检查设备的关键部件，如传动链条、轴承等，发现磨损现象及时更换。
5.3贮存与保管：在设备暂时停用时，进行合理的贮存和保管工作，防止设备的损坏和腐蚀。

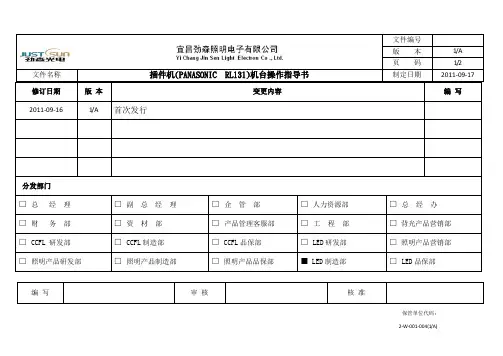

文件编号版本1/A页码1/2 文件名称插件机(PANASONIC RL131)机台操作指导书制定日期2011-09-17 修订日期版本变更内容编写2011-09-16 1/A 首次发行分发部门□总经理□副总经理□企管部□人力资源部□总经办□财务部□资材部□产品管理客服部□工程部□背光产品营销部□CCFL 研发部□CCFL制造部□CCFL品保部□LED研发部□照明产品营销部□照明产品研发部□照明产品制造部□照明产品品保部■ LED制造部□LED品保部编写审核核准保管单位代码：文件编号 3-M-068版 本1/A 页 码 2 / 2 文件名称插件机(PANASONIC RL131)机台操作指导书制定日期2011-09-16保管单位代码：1 2 3 4目 的 适用范围 职 责 作业内容规范机台安全操作,提高生产效率及操作人员作业技能。
SMT 所有的PANASONIC RL131插件机生技人员:负责设备开﹑调机﹑关及换线,等作业 4.1 打开机盖，检查机内有无高出轨道的异物并清4.2 检查料架有无翘起、浮高，超出料架两边的料架浮高感应器，后安全门有无关好。
4.3 检查机器内部Feeder 检测盖上的浮高感应器是否被遮蔽，如有被遮蔽请把遮蔽感打开 4.4 检查机器前后的EMERGENCY STOP （紧急停止）开关是否有被压下, 如有压下请把EMERGENCY STOP （紧急停止）开关顺时针旋转90°度打开。
前后SEVRO(伺服)开关要打在ON 位置。
检查机器气压是否0.49Mpa 以上。
4.5 将位于机台左下方的电源总闸扭到ON 位置。
机台进入系统开启时，会有二到三分钟的等待时间，期间请不要进行任何操作4.6 等待机台进入PANASONIC 的操作系统开机后，操作面板上会出现Engineer(工程师)键点击输入密码（JS ）确认，进入打开全部操作面板点击Machine Adjust(机器调整)进入后再点击Return To Origin （原点回位）键让机台回复原点。
第1篇一、概述自动模块装配机是一种高效、精确的自动化设备，用于实现模块的快速装配。
本规程旨在确保操作人员正确、安全地使用设备，保证生产效率和产品质量。
二、操作前的准备1. 检查设备外观，确保无损坏、无松动。
2. 检查设备各部件是否正常，包括传动装置、电气系统、液压系统等。
3. 检查润滑油是否充足，如不足，应及时补充。
4. 检查气源压力，确保在正常工作范围内。
5. 检查物料输送系统，确保物料顺畅。
6. 检查安全防护装置，如急停按钮、防护罩等，确保其正常工作。
三、操作步骤1. 启动设备（1）打开电源开关，确认设备进入正常工作状态。
（2）启动气源，确保气压正常。
2. 装配过程（1）将待装配模块放置在装配工位上。
（2）按下启动按钮，设备开始自动装配。
（3）观察装配过程，确保各模块正确装配。
3. 装配完成后（1）关闭启动按钮，停止设备运行。
（2）检查装配完成的产品，确保符合质量要求。
（3）将装配完成的产品从设备上取出。
四、操作注意事项1. 操作人员必须熟悉设备操作规程，确保正确操作。
2. 操作过程中，严禁触摸运动部件，以免发生意外。
3. 设备运行过程中，严禁进行清洁、润滑等操作。
4. 如发现设备异常，立即停机检查，排除故障后再继续使用。
5. 定期对设备进行保养和维护，确保设备正常运行。
6. 操作人员应穿戴好防护用品，如防护眼镜、手套等。
五、安全措施1. 设备周围设置警示标志，提醒操作人员注意安全。
2. 设备配备紧急停止按钮，便于操作人员紧急停机。
3. 定期对操作人员进行安全培训，提高安全意识。
4. 设备运行过程中，严禁操作人员离开工作岗位。
六、清洁与保养1. 定期对设备进行清洁，保持设备整洁。
2. 检查设备各部件，及时更换磨损严重的部件。
3. 定期对设备进行润滑，确保设备运行顺畅。
4. 定期检查设备电气系统，确保电气安全。
本规程自发布之日起实施，如有变更，以最新版为准。
第2篇为确保自动模块装配机的安全、稳定运行，提高生产效率，特制定本操作规程。

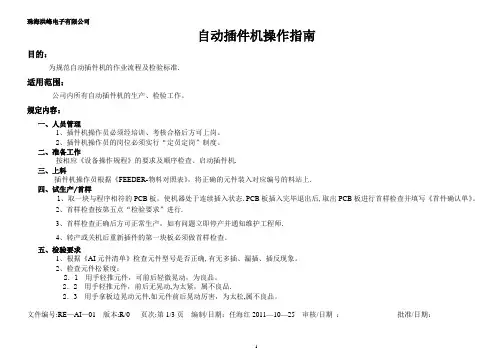

珠海洪峰电子有限公司
自动插件机操作指南
目的：
为规范自动插件机的作业流程及检验标准。
适用范围：
公司内所有自动插件机的生产、检验工作。
规定内容：
一、人员管理
1、插件机操作员必须经培训、考核合格后方可上岗。
2、插件机操作员的岗位必须实行“定员定岗”制度。
二、准备工作
按相应《设备操作规程》的要求及顺序检查、启动插件机。
三、上料
插件机操作员根据《FEEDER-物料对照表》，将正确的元件装入对应编号的料站上。
四、试生产/首样
1、取一块与程序相符的PCB板，使机器处于连续插入状态。
PCB板插入完毕退出后，取出PCB板进行首样检查并填写《首件确认单》。
2、首样检查按第五点“检验要求”进行。
3、首样检查正确后方可正常生产，如有问题立即停产并通知维护工程师。
4、转产或关机后重新插件的第一块板必须做首样检查。
五、检验要求
1、根据《AI元件清单》检查元件型号是否正确，有无多插、漏插、插反现象。
2、检查元件松紧度：
2．1 用手轻推元件,可前后轻微晃动,为良品。
2．2 用手轻推元件,前后无晃动,为太紧,属不良品。
2．3 用手拿板边晃动元件,如元件前后晃动厉害,为太松,属不良品。
文件编号：RE-AI-01 版本：R/0 页次：第1/3页编制/日期：任海红2011-10-25 审核/日期：批准/日期：
3、用放大镜检查元件表面是否破损、断裂：
3．1合格品：
3．2不合格品实例图：
文件编号：RE-AI-01 版本：R/0 页次：第1/3页编制/日期：任海红2011-10-25 审核/日期：批准/日期：
4、检查元件脚的长度及弯角度是否符合下图要求：
（元件引脚内侧的弯曲半径要求： 引脚直径D ≤0.6mm 时，R=1mm ；
引脚直径D ＞0.6mm 时， R=1.5mm ）
5、检查悬空元件的悬空高度是否符合下图要求
（ 小功率三极管、瓷片电容的安装高度均不超过10mm ，安装角度均为： 45°≤α≤90°）
（ 电解电容安装高度为： 2mm ≤H ≤5mm ）
文件编号：RE-AI-01 版本：R/0 页次：第1/3页 编制/日期：任海红2011-10-25 审核/日期 ： 批准/日期：
六、换料
1、当料站上的元件打完后插件机会自动报警提示（INSERT ERR灯亮）并停止生产。
2、插件机操作员检查插件机的料站，按缺料的料站编号根据《FEEDER-物料对照表》拿取正确型号的元件并填写《FEEDER换料记录表》，然
后通知巡检或组长检查、确认，正确后才能装入料站上并批量生产。
3、换料必须填写《FEEDER换料记录表》，并且有换料人及确认人的签名。
七、产品检验、标识要求
1、插件机操作员须用相应型号的AI检验工装对每一块板进行检查，检查合格后按顺序装入周转架内。
2、装满一个周转架后填写《AI/SMT流程卡》，然后贴于周转架上并放于待检区报检。
3、QA每天按3小时/次的周期对AI半成品进行检验，检验合格的产品在《AI/SMT流程卡》盖上合格章；检验不合格的产品在《AI/SMT流程
卡》盖上不合格章并开具《检验报告单》。
文件编号：RE-AI-01 版本：R/0 页次：第1/3页编制/日期：任海红2011-10-25 审核/日期：批准/日期：。
