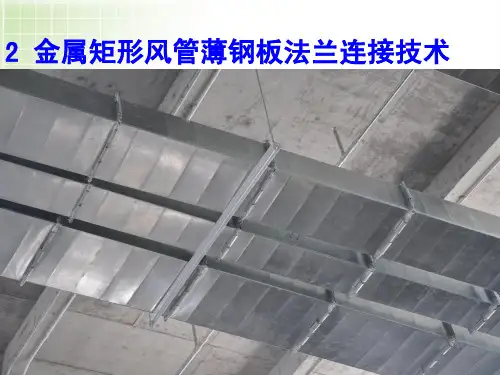

金属风管预制安装施工技术6.8.1 金属矩形风管薄钢板法兰连接技术6.8.1.1 技术内容（1）技术特点金属矩形风管薄钢板法兰连接技术，代替了传统角钢法兰风管连接技术，已在国外有多年的发展和应用并形成了相应的规范和标准。
采用薄钢板法兰连接技术不仅能节约材料，而且通过新型自动化设备生产使得生产效率提高、制作精度高、风管成型美观、安装简便，相比传统角钢法兰连接技术可节约劳动力60%左右，节约型钢、螺栓65%左右，而且由于不需防腐施工，减少了对环境的污染，具有较好的经济、社会与环境效益。
（2）施工工艺金属矩形风管薄钢板法兰连接技术，根据加工形式不同分为两种：一种是法兰与风管壁为一体的形式，称之为“共板法兰”；另一种是薄钢板法兰用专用组合式法兰机制作成法兰的形式，根据风管长度下料后，插入制作好的风管管壁端部，再用铆（压）接连为一体，称之为“组合式法兰”。
通过共板法兰风管自动化生产线，将卷材开卷、板材下料、冲孔（倒角）、辊压咬口、辊压法兰、折方等工序，制成半成品薄钢板法兰直风管管段。
风管三通、弯头等异形配件通过数控等离子切割设备自动下料。
1）薄钢板法兰风管板材厚度0.5~1.2mm，风管下料宜采用单片、L型或口型方式。
金属风管板材连接形式有：单咬口（适用于低、中、高压系统）、联合角咬口（适用于低、中、高压系统矩形风管及配件四角咬接）、转角咬口（适用于低、中、高压系统矩形风管及配件四角咬接）、按扣式咬口（低、中压矩形风管或配件四角咬接、低压圆形风管）。
2）当风管大边尺寸、长度及单边面积超出规定的范围时，应对其进行加固，加固方式有通丝加固、套管加固、Z 形加固、V形加固等方式。
3）风管制作完成后，进行四个角连接件的固定，角件与法兰四角接口的固定应稳固、紧贴、端面应平整。
固定完成后需要打密封胶，密封胶应保证弹性、粘着和防霉特性。
4）薄钢板法兰风管的连接方式应根据工作压力及风管尺寸大小合理选用，用专用工具将法兰弹簧卡固定在两节风管法兰处，或用顶丝卡固定两节风管法兰，弹簧卡、顶丝卡不应有松动现象。
金属矩形风管薄钢板法兰连接技术文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）金属矩形风管薄钢板法兰连接技术一、施工准备（1）作业条件1、集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。
2、作业地点要有相应加工工艺的必备工具、设施及电源和可靠的安全防护装置。
3、风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
（2）施工器具龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。
（3）材料要求1、能适用的板材、管材等主要材料应有出厂质量证明文件(包括出厂合格证、质量合格证明及检测报告等)。
2、一般通风管道采用镀锌钢板制作，(镀锌钢板板材厚度选型见表1)。
厨房排风管道采用厚不锈钢板，风管和配件的板材连接宜采用咬口或铆接。
表1 普通钢板或镀锌钢板风管板材厚度(mm)3、一般通风管道采用法兰连接时，连接处采用3-5mm厚的闭孔海绵胶板做垫圈。
（连接方式见表2）本工程风管长边大于2000mm的采用角钢法兰连接，小于等于2000mm的采用薄钢板法兰连接，薄钢板法兰统一采用弹簧夹式。
表2 金属矩形风管连接形式及适用范围二、操作工艺（1）风管制作1、画线要根据风管的不同尺寸形状和规格分别进行，同时对同一段风管要完整进行，防止画线错孔和下料的多少有误。
2、板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。
按画线形状用机械剪刀和手工剪刀进行剪切。
3、剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。
1、风管制作①金属风管制作②非金属风管制作2、风管安装①一般性风管安装1）送、排风风管2）防排烟系统风管②特殊风管安装1）不锈钢风管2）铝板风管3）防爆系统风管4）净化系统5）复合材料风管6）无机玻璃钢系统风管1、风管制作1.1风管系统1.2风管种类①金属风管-镀锌钢板风管（俗称白铁皮）-薄钢板风管（俗称黑铁皮风管）-不锈钢板风管-铝板风管②非金属风管-机玻璃钢风管-无机玻璃钢风管-硬聚氯乙烯板风管-超级风管：又称玻璃纤维风管1.3金属风管制作①圆形风管制作（略）②矩形风管制作1.3.1 矩形风管制作钢板制矩形风管的常用规格/mm1.3.2 风管厚度对照表注：1、排烟系统风管板厚度可按高压系统2、特殊除尘系统钢板厚度应符合设计要求1.3.3不锈钢板厚度对照表1.3.4 铝板风管厚度对照表1.3.5 风管加固①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。
对边长小于或等于800mm的风管。
宜采用楞筋、楞线的方法加固。
②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。
③高压风管的单咬口缝应有加固补强措施④当风管的板材厚度大于或等于2.0mm时，加固措施的围可放宽。
风管加固示意图：（a）风管壁滚槽 (b)风管壁棱线(630~1200) (630~1200)(c)角钢加固 (大于1200)2. 风管安装一、送、排风管安装2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。
矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。
矩形风管法兰(mm)(2)风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下：矩形风管无法兰连接形式2.2 风管安装（1）一般规定①风管和空气处理室，敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。

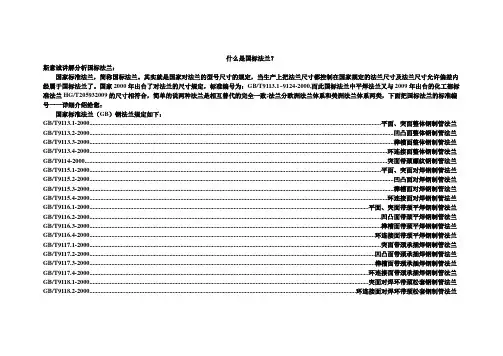

什么是国标法兰？斯意诚讲解分析国标法兰：国家标准法兰，简称国标法兰。
其实就是国家对法兰的型号尺寸的规定，当生产上把法兰尺寸都控制在国家规定的法兰尺寸及法兰尺寸允许偏差内经属于国标法兰了。
国家2000年出台了对法兰的尺寸规定，标准编号为：GB/T9113.1~9124-2000,而此国标法兰中平焊法兰又与2009年出台的化工部标准法兰HG/T205932009的尺寸相符合，简单的说两种法兰是相互替代的完全一致;法兰分欧洲法兰体系和美洲法兰体系两类，下面把国标法兰的标准编号一一详细介绍给您：国家标准法兰（GB）钢法兰规定如下：GB/T9113.1-2000..........................................................................................................................................................................................平面、突面整体钢制管法兰GB/T9113.2-2000..................................................................................................................................................................................................凹凸面整体钢制管法兰GB/T9113.3-2000..................................................................................................................................................................................................榫槽面整体钢制管法兰GB/T9113.4-2000..............................................................................................................................................................................................环连接面整体钢制管法兰GB/T9114-2000.................................................................................................................................................................................................突面带颈螺纹钢制管法兰GB/T9115.1-2000..........................................................................................................................................................................................平面、突面对焊钢制管法兰GB/T9115.2-2000..................................................................................................................................................................................................凹凸面对焊钢制管法兰GB/T9115.3-2000..................................................................................................................................................................................................榫槽面对焊钢制管法兰GB/T9115.4-2000..............................................................................................................................................................................................环连接面对焊钢制管法兰GB/T9116.1-2000..................................................................................................................................................................................平面、突面带颈平焊钢制管法兰GB/T9116.2-2000..........................................................................................................................................................................................凹凸面带颈平焊钢制管法兰GB/T9116.3-2000..........................................................................................................................................................................................榫槽面带颈平焊钢制管法兰GB/T9116.4-2000......................................................................................................................................................................................环连接面带颈平焊钢制管法兰GB/T9117.1-2000..........................................................................................................................................................................................突面带颈承插焊钢制管法兰GB/T9117.2-2000......................................................................................................................................................................................凹凸面带颈承插焊钢制管法兰GB/T9117.3-2000......................................................................................................................................................................................榫槽面带颈承插焊钢制管法兰GB/T9117.4-2000..................................................................................................................................................................................环连接面带颈承插焊钢制管法兰GB/T9118.1-2000..................................................................................................................................................................................突面对焊环带颈松套钢制管法兰GB/T9118.2-2000..........................................................................................................................................................................环连接面对焊环带颈松套钢制管法兰GB/T9119-2000.....................................................................................................................................................................................平面、突面板式平焊钢制管法兰GB/T9120.1-2000..................................................................................................................................................................................突面对焊环板式松套钢制管法兰GB/T9120.2-2000..............................................................................................................................................................................凹凸面对焊环板式松套钢制管法兰GB/T9120.3-2000..............................................................................................................................................................................榫槽面对焊环板式松套钢制管法兰GB/T9121.1-2000..................................................................................................................................................................................突面平焊环板式松套钢制管法兰GB/T9121.2-2000..............................................................................................................................................................................凹凸面平焊环板式松套钢制管法兰GB/T9121.3-2000..............................................................................................................................................................................榫槽面平焊环板式松套钢制管法兰GB/T9122-2000.............................................................................................................................................................................................翻边环板式松套钢制管法兰GB/T9123.1-2000..............................................................................................................................................................................................平面、突面钢制管法兰盖GB/T9123.2-2000......................................................................................................................................................................................................凹凸面钢制管法兰盖GB/T9123.3-2000......................................................................................................................................................................................................榫槽面钢制管法兰盖GB/T9123.4-2000..................................................................................................................................................................................................环连接面钢制管法兰盖GB/T9124-2000.........................................................................................................................................................................................................钢制管法兰技术条件凡是依据以上国家规定数值无负差的法兰就称为国标法兰斯意诚怎么理解门市销售的“二标法兰”这个说法：市场上国标法兰是比较少的，市面上的法兰商家为了谋求利润，寻找差价，就出现了“二标法兰”，这个词汇是这样的，所谓的“二标法兰”就是在国家规定的法兰的尺寸上把法兰的外径减小3mm;把法兰的厚度减小3mm,这样一个法兰的整体体积就减小了，重量也减小了，所以法兰这样经过偷工减料后成本就下降，价格上就有了优势。
精心整理通风与空调工程施工技术●通风与空调工程的划分与施工程序●通风与空调工程施工技术要求●净化空调系统施工技术要求Ⅰ、通风与空调工程的划分与施工程序1.一般规定（1）金属风管规格以外径或外边长为准，非金属风管和风道规格以内径或内边长为准。
（2）镀锌钢板及含有各类复合保护层的钢板应采用咬口连接或铆接，不得采用焊接连接。
（3）风管的密封应以板材连接的密封为主，也可采用密封胶嵌缝与其他方法。
密封面宜设在风管的正压侧。
（4）防火风管的本体、框架与固定材料、密封垫料等必须为不燃材料。
2.镀锌钢板风管的制作（1）镀锌钢板的镀锌层厚度应符合设计及合同的规定，当设计无规定时，不应采用低于80g/m2板材。
镀锌钢板风管表面不得有10%以上的花白、锌层粉化等镀锌层严重损坏的现象。
（2）风管与配件的咬口缝应紧密、宽度应一致，折角应平直，圆弧均匀，且两端面应平行。
风管表面应平整，无明显扭曲及翘角，凹凸不应大于10mm。
风管板材拼接的接缝应错开，不得有十字形接缝。
（3）风管板材采用咬口连接时，咬口的形式有单咬口、联合角咬口、转角咬口、按扣式咬口和立咬口。
其中单咬口、联合角咬口适用于微压、低压、中压及高压系统；按扣式咬口适用于微压、低压及中压系统。
（4）圆形风管无法兰连接形式包括：承插连接、带加强筋承插、角钢加固承插、芯管连接、立筋抱箍连接、抱箍连接、内胀芯管连接。
其中承插连接适用于φ＜700mm的微压、低压风管；带加强筋承插、角钢加固承插、芯管连接、立筋抱箍连接适用于微压、低压及中压风管；内胀芯管适用于大口径螺旋风管。
（5）矩形风管无法兰连接形式包括：S型插条、C型插条、立咬口、包边立咬口、薄钢板法兰插条、薄钢板法兰弹簧夹、直角形平插条。
起重S型插条、直角形插条适用于微压、低压风管；（6）3.普（1）（2）（3）4.不（1）（2）5.复（1（2）（36.非（1）①②80mm。
（2）玻璃钢风管①微压、低压及中压系统有机玻璃风管板材的厚度、无极玻璃钢（氯氧镁水泥）风管板材的厚度、风管玻璃纤维布厚度与层数应符合规范的规定，且不得采用高碱玻璃纤维布。
风管制作1、风管制作1.1风管系统1.2风管种类①金属风管-镀锌钢板风管（俗称白铁皮）-薄钢板风管（俗称黑铁皮风管）-不锈钢板风管-铝板风管②非金属风管-机玻璃钢风管-无机玻璃钢风管-硬聚氯乙烯板风管-超级风管：又称玻璃纤维风管1.3金属风管制作①圆形风管制作（略）②矩形风管制作矩形风管制作钢板制矩形风管的常用规格/mm风管厚度对照表风管及配件钢板厚度（mm）注：1、排烟系统风管板厚度可按高压系统2、特殊除尘系统钢板厚度应符合设计要求1.3.3不锈钢板厚度对照表不锈钢板风管与配件板材厚度(mm)铝板风管厚度对照表铝板风管和配件材料厚度(mm)风管加固①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。
对边长小于或等于800mm的风管。
宜采用楞筋、楞线的方法加固。
②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。
③高压风管的单咬口缝应有加固补强措施④当风管的板材厚度大于或等于时，加固措施的范围可放宽。
风管加固示意图：（a）风管壁滚槽(b)风管壁棱线(630~1200) (630~1200)(c)角钢加固(大于1200)2. 风管安装一、送、排风管安装2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。
矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。
圆形风管法兰（mm）矩形风管法兰(mm)(2)风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下：矩形风管无法兰连接形式风管安装（1）一般规定①风管和空气处理室内，敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。
②风管与配件可拆卸的接口及调节机构（风阀及自控装置）不得装设在墙或楼板内，以免影响操作和维修③风管及部件安装前，应清除其内外杂物及污物，并保持清洁。
风管与配件制作（金属风管）质量标准及检验方法
1检查数量：
主控项目
1）第1项、第2项：按材料与风管加工批数量抽查10%,不应少于5件。
2）风管强度及严密性、工艺性检测：按风管系统的类别和材质分别抽查，不得少于3件及15rn2o
3）风管的连接、风管的加固：按加工批数量抽查5%,不得少于5件。
4）矩形弯管制作及导流：抽查20%,不得少于2件。
5）净化空调风管：按风管数量抽查20%,每个系统不得少于5个。
一般项目
6）第1项〜第8项：通风与空调工程按制作数量抽查10%,不得少于5件；净化空调工程按制作数量抽查20%,不得少于5件。
7）第9项：按风管总数抽查20%,按法兰数量抽查10%,不得少于5件。
2质量标准和检验方法：
风管与配件制作（金属风管）质量标准和检验方法。
GD-C4-6561
001单位（子单位）工程名称工程1施工单位
检验批编号分部/子分部/分项
（系统/子系统）
施工部位新验收部位1施工依据文件
名称及编号
最小/实际抽样数量质量验收依据
文件名称及编号
检测日期
年 月 日至 年 月 日
与检测（调试）、验收相关
的设计文件（图）/产品技术
文件（图）的名称及编号 测试计量器具（仪表仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造 厂商/其他要素：
检测调试说明：
综合评价结论/备注
监理（建设）单位

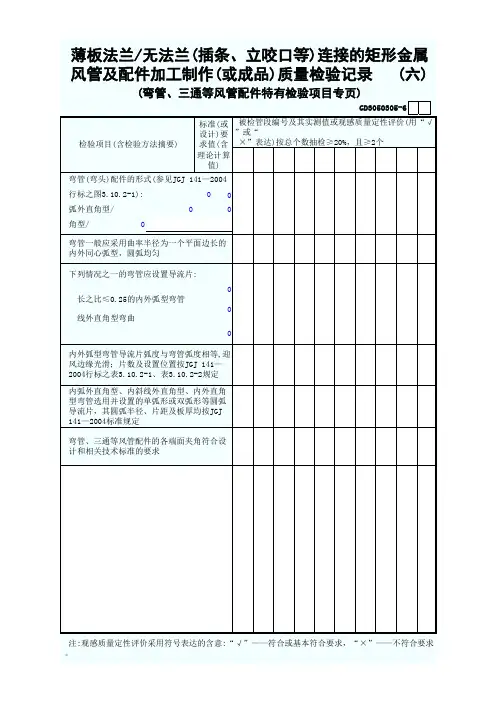

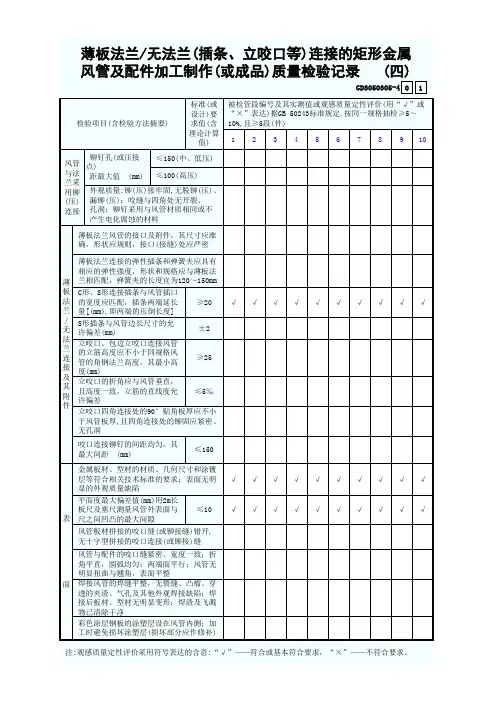

施工单位专业工长专业质检员施工班组长薄板法兰/无法兰连接的矩形金属风管及配件加工制作
质量检验记录（一）
项目专业监理工程师
（建设单位项目专业负责人）：施工单位检测调试负责人。
金属矩形风管薄钢板法兰连接技术摘要：金属矩形风管薄钢板法兰风管制作、安装技术与传统角钢法兰连接技术相比，具有工艺先进、产品质量稳定，制作、安装生产效率高，成型质量好，操作人员工种少（省去焊工、油漆工种），减少环境污染，降低操作劳动强度，缩短工期，加快工程建设进度等特点。
金属矩形风管薄钢板法兰连接技术，根据加工形式的不同有所区别：法兰与风管管壁为一体的形式，称之为“共板法兰风管”、“无法兰风管”或叫“TDC法兰风管”；另一种则是“组合式法兰”风管（又称之为TDF法兰），其薄钢板法兰采用组合式法兰，机器制作成形，根据风管长度下料后，插入制作好的风管管壁端部，再用铆（压）连接为一体。
本文对金属矩形风管薄钢板连接技术作总结介绍。
关键词：金属矩形风管薄钢板法兰风管制作；安装技术一、应用概况本工程金属矩形风管薄钢板法兰连接技术采用的是：法兰与风管管壁为一体的形式，称之为“共板法兰风管”。
适用于通风空调系统中工作压力小于等于1500Pa的系统，风管边长小于等于2000mm的薄钢板法兰矩形风管的制作和安装。
二、施工方法和施工流程及工艺1、主要技术内容本工程薄钢板法兰风管采用的构造形式为：经过专用机械加工风管与法兰同为一体，风管间的连接采用弹簧夹式。
薄钢板法兰风管的制作，可采用单机设备分工序完成风管制作；也可采用在计算机控制下，用过自动生成线将材料类型选择、剪切下料、风管板面连接形式及法兰成形、折方等工序顺序自动完成。
异性风管可采用数控等离子切割设备下料，工序简单、操作时间短，下料准确。
设备的配套使用实现了直风管加工和风管配件下料的自动化。
2、技术指标金属矩形薄钢板法兰连接技术的技术指标应符合国家标准《通风与空调工程施工质量验收规范》GB50243，《通风管道技术规程》JG141以及《薄钢板法兰风管制作与安装》07K133中的有关规定。
3、施工流程3.1、共板法兰制作流程：确定风管尺寸→镀锌板调整进料入机台→剪板机剪板→切割机切角→压筋→角连接件、弹簧夹、顶丝卡制作→咬口（插口、承口）→机制TDF法兰成形机）→折弯机折弯→合缝→上角码调整→质检。
