流程图顺序与选择结构

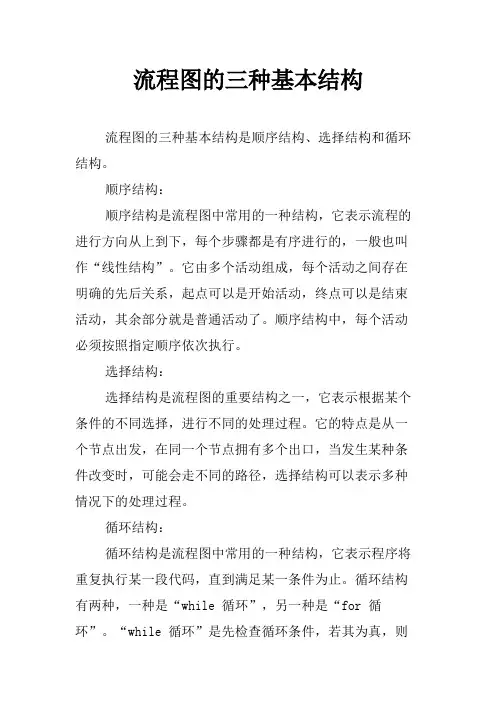

流程图的三种基本结构
流程图的三种基本结构是顺序结构、选择结构和循环结构。

顺序结构：
顺序结构是流程图中常用的一种结构，它表示流程的进行方向从上到下，每个步骤都是有序进行的，一般也叫作“线性结构”。

它由多个活动组成，每个活动之间存在明确的先后关系，起点可以是开始活动，终点可以是结束活动，其余部分就是普通活动了。

顺序结构中，每个活动必须按照指定顺序依次执行。

选择结构：
选择结构是流程图的重要结构之一，它表示根据某个条件的不同选择，进行不同的处理过程。

它的特点是从一个节点出发，在同一个节点拥有多个出口，当发生某种条件改变时，可能会走不同的路径，选择结构可以表示多种情况下的处理过程。

循环结构：
循环结构是流程图中常用的一种结构，它表示程序将重复执行某一段代码，直到满足某一条件为止。

循环结构有两种，一种是“while 循环”，另一种是“for 循环”。

“while 循环”是先检查循环条件，若其为真，则
执行循环体，然后检查循环条件，重复上述过程，直到循环条件不满足停止循环；“f or 循环”是先初始化循环变量，然后执行循环体，最后更新循环变量，重复上述过程，直到循环变量的值超出指定范围停止循环。

总之，流程图的三种基本结构是顺序结构、选择结构和循环结构，它们都是流程图的重要组成部分，有助于明确流程的运行方向，将复杂的程序结构表示出来，并使读者容易理解。

使⽤流程图表⽰算法⼀、传统流程图
流程图表⽰算法，直观形象，易于理解。

1、常⽤流程图说明：
2、三种基本结构和改进的流程图
顺序结构：
选择结构：
循环结构：
三种基本结构的共同特点：
只有⼀个⼊⼝；
只有⼀个出⼝；
结构内的每⼀部分都有机会被执⾏到；
结构内不存在“死循环”。

3、制作流程图步骤
创建流程图：根据要表达的活动，选择流程图标准符号中的图例。

移动和调整形状⼤⼩：
添加修改⽂本
连接图例
4、⽰例
⽰例1：求5!的算⽤流程图表⽰。

⽰例2：判定闰年的算⽤流程图表⽰
⼆、⽤N-S流程图表⽰算法
1973年美国学者提出了⼀种新型流程图：N-S流程图。

顺序结构：
选择结构：
循环结构：
⽰例1：求5!的算⽤流程图表⽰。

⽰例2：判别素数的算⽤流程图表⽰。

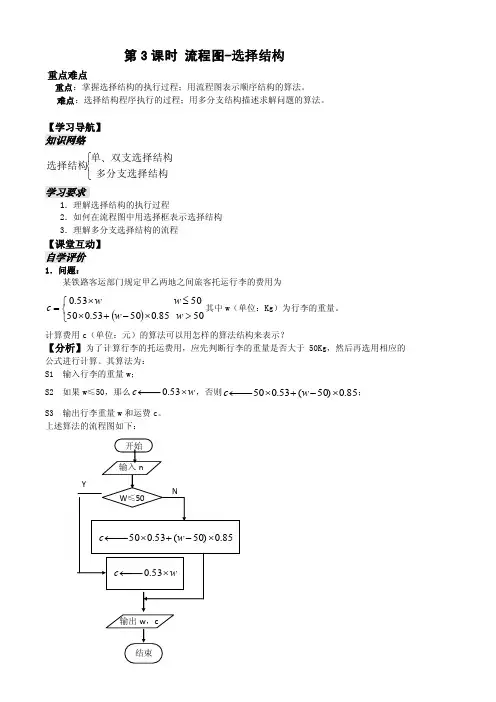

第3课时 流程图-选择结构重点难点重点：掌握选择结构的执行过程；用流程图表示顺序结构的算法。

难点：选择结构程序执行的过程；用多分支结构描述求解问题的算法。

【学习导航】知识网络⎩⎨⎧多分支选择结构双支选择结构单选择结构、 学习要求1．理解选择结构的执行过程2．如何在流程图中用选择框表示选择结构 3．理解多分支选择结构的流程【课堂互动】自学评价1．问题：某铁路客运部门规定甲乙两地之间旅客托运行李的费用为()⎩⎨⎧>⨯-+⨯≤⨯=5085.05053.0505053.0w w w wc 其中w （单位：Kg ）为行李的重量。

计算费用c （单位：元）的算法可以用怎样的算法结构来表示？【分析】为了计算行李的托运费用，应先判断行李的重量是否大于50Kg ，然后再选用相应的公式进行计算。

其算法为：S1 输入行李的重量w ；S2 如果w ≤50，那么w c ⨯−−←53.0，否则85.0)50(53.050⨯-+⨯−−←w c ；S3 输出行李重量w 和运费c 。

上述算法的流程图如下：2. 选择结构上述算法过程中，先根据条件作出判断，再决定执行哪一种操作的结构称为选择结构（selection structure ）（或称“分支结构”）。

如下图中，虚线框内是一个选择结构，它包含一个判断，当条件p 成立（或称为“真”）时执行A ，否则执行B 。

在A 和B 中，有且只能有一个被执行，不可能同时被执行，但A 和B 两个框中可以有一个是空的，即不执行任何操作。

上述内容可以解释为：如果 条件成立那么 执行内容A 否则执行内容B 结束另一种情况：如果 条件成立 那么 执行内容A 结束用框图可表示为：【经典范例】例 1 画出它的框图。

分析 要判定三个实数能否构成三角形的三条边，条边长。

【解】流程图：例2 设计求解一元二次方程02=++c bx ax 的一个算法，并用流程表示。

【解】算法如下S1 输入a ，b ，cS2 △ac b 42-−−←S3 如果△＜0否则a b x 21∆+-−−←，ab x 22∆--−−←输出这两个根。

流程图的三个基本结构一、顺序结构顺序结构是流程图中最简单也是最常见的结构。

就像我们走路一步一个脚印，按部就班地来。

在这种结构中，各个操作是按照它们出现的先后顺序依次执行的。

比如说，你早上起床，先睁开眼睛，然后坐起来，再穿上衣服，这一系列动作就是顺序进行的，没有跳跃和颠倒。

举个例子，要制作一杯咖啡。

第一步，准备咖啡豆和磨豆机；第二步，将咖啡豆放入磨豆机磨成粉；第三步，把咖啡粉放入咖啡壶，加入热水冲泡；第四步，倒入杯子就能享用啦。

这整个过程就是一个典型的顺序结构，一步接着一步，有条不紊。

二、选择结构选择结构就像是人生的岔路口，需要根据不同的条件做出不同的选择。

比如说，今天出门是穿厚外套还是薄外套，得看看天气情况。

如果天气冷，就选厚外套；如果天气热，就选薄外套。

在流程图里，选择结构通常会有一个判断条件，如果条件成立，就执行一种操作；如果条件不成立，就执行另一种操作。

好比一个成绩评定的流程，如果学生的考试成绩大于等于 60 分，那就是及格；要是小于 60 分，那就是不及格。

再比如，在一个购物网站上，如果用户是会员，就能享受折扣；不是会员，就按原价购买。

这就是根据不同的条件做出不同的选择。

三、循环结构循环结构就好比是在转圈，不停地重复做一些事情，直到满足某个条件才停下来。

比如说，跑步减肥，你可能会规定自己每天跑 5 公里，一直坚持到体重达到理想值为止。

在流程图中，循环结构分为两种，一种是当型循环，一种是直到型循环。

当型循环是只要条件成立，就一直执行操作；直到型循环是一直执行操作，直到条件成立才停止。

举个例子，计算 1 到 100 的所有整数之和。

我们可以设置一个变量从 1 开始，每次增加 1，然后累加，直到这个变量达到 100 为止。

这就是一个循环结构的应用。

这三个基本结构——顺序结构、选择结构和循环结构，就像是流程图的“三大法宝”，它们相互配合，能够帮助我们清晰地描绘出各种复杂的流程和逻辑，让事情变得井井有条，一目了然！。
