真空溅射镀膜技术

溅射镀膜原理导语：溅射镀膜是一种常见的表面处理技术，通过高能离子束轰击或高频电弧放电等方式，将材料的原子或分子从靶材中剥离，然后沉积在基底表面，形成一层均匀致密的薄膜。

本文将从溅射镀膜的原理、应用以及未来发展等方面进行介绍。

一、溅射镀膜的原理溅射镀膜是一种物理气相沉积技术，其原理可简单描述为：在真空环境中，将被称为靶材的材料置于离子轰击源前，通过加热或电弧放电等方式，使靶材表面的原子或分子获得足够的能量，从而剥离出来。

随后，这些高能粒子在真空环境中自由运动，最终沉积在基底表面，形成一层薄膜。

溅射镀膜的原理主要包括以下几个方面：1. 高能离子轰击：通过加热或电弧放电等方式，使靶材表面的原子或分子获得足够的能量，从而剥离出来。

这些高能粒子具有较高的动能，能够提供足够的动能给剥离源，使其从靶材中脱离。

2. 沉积过程：高能离子剥离出来的原子或分子在真空环境中自由运动，最终沉积在基底表面。

在沉积过程中，这些原子或分子会在基底表面扩散并重新排列，形成一层均匀致密的薄膜。

3. 薄膜成核和生长：在沉积过程中，原子或分子首先会发生成核，形成一些微小的团簇。

随着沉积的继续，这些团簇会逐渐生长并融合，最终形成连续的薄膜。

二、溅射镀膜的应用溅射镀膜是一种广泛应用于材料科学和工程领域的表面处理技术。

它可以改善材料的性能、增强材料的耐磨、耐腐蚀和耐高温性能，同时也可以调控材料的光学、电学和磁学性质。

以下是溅射镀膜在各个领域的应用举例：1. 光学薄膜：溅射镀膜可以用于制备具有特定光学性能的薄膜，如反射镜、透镜、滤光片等。

这些薄膜可以用于光学仪器、显示器件和光电子器件等领域。

2. 电子器件：溅射镀膜可以用于制备集成电路、薄膜晶体管和太阳能电池等电子器件。

通过控制溅射过程中的工艺参数和靶材成分，可以调控薄膜的电学性能，实现对器件性能的优化。

3. 金属涂层：溅射镀膜可以用于制备耐磨、耐腐蚀和耐高温的金属涂层，如刀具涂层、汽车零部件涂层和航空发动机涂层等。

真空溅射镀膜原理
真空溅射镀膜是一种常见的表面改性技术，通过在真空环境下，利用高能粒子轰击靶材表面，使靶材表面的原子或分子脱离并沉积在基底材料上，从而形成一层薄膜。

真空溅射镀膜的基本原理是利用电弧、离子束或磁控溅射等方式产生高能粒子，这些粒子以高速撞击靶材表面，使其表面的原子或分子受到能量激发并脱离。

这些脱离的原子或分子会沿着各个方向扩散，并最终沉积在基底材料上，形成一层均匀的薄膜。

在真空中进行溅射镀膜的主要原因是避免氧气、水蒸气等气体中的杂质对溅射过程的干扰。

在真空环境下，氧气等气体的压力远低于大气压，杂质的浓度也相应较低，因此可以有效减少薄膜杂质的含量，提高薄膜的纯度。

真空溅射镀膜技术广泛应用于各个领域，例如光学镀膜、电子器件制造、材料改性等。

通过选择不同的靶材和基底材料，可以制备出各种具有不同功能和性质的薄膜材料，例如金属薄膜、氧化物薄膜、氮化物薄膜等。

综上所述，真空溅射镀膜是一种利用高能粒子撞击靶材表面，使其原子或分子脱离并沉积在基底材料上的技术。

通过在真空环境下进行溅射，可以获得纯度较高的薄膜材料，具有广泛的应用前景。

真空溅射镀膜原理
真空溅射镀膜是利用等离子体在真空室中的高速运动，在蒸发材料表面沉积出一层厚度极薄、均匀致密的薄膜，是一种重要的物理气相沉积技术。

与传统的物理气相沉积工艺相比，它具有制备技术成熟、沉积速度快、薄膜厚度均匀、涂层均匀性好等特点，被广泛用于材料表面的镀膜处理。

真空溅射镀膜按其溅射方式不同分为离子镀和磁控溅射两种，它主要是利用强电离气体放电在靶表面形成等离子体，通过控制靶材中原子或离子的运动方向和能量而得到所需的薄膜。

一、离子镀
离子镀是用强电离气体放电在金属或金属与非金属基体之间沉积出一层厚度极薄（几个到几十个原子层）的膜，这是一种比较简单和实用的方法。

其原理是将待镀的金属或非金属基体放入真空室内，在较高真空条件下使其表面电离，在等离子体放电过程中形成离子轰击工件表面，并把能量传给工件。

由于工件表面已被电离，在高速碰撞下可使工件表面形成厚度极薄（几个到几十个原子层）的薄膜。

—— 1 —1 —。

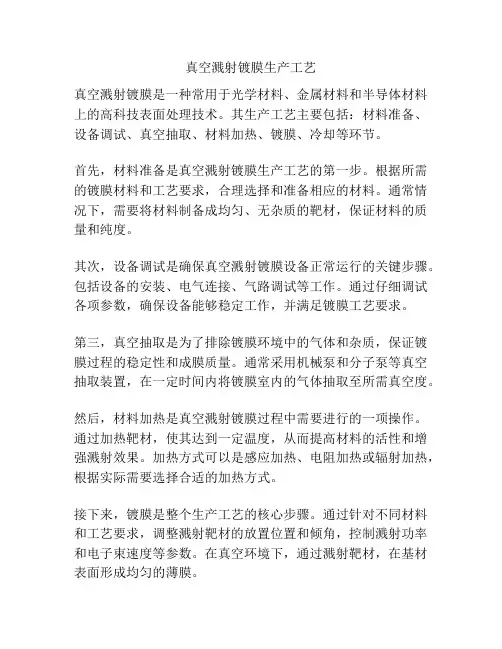

真空溅射镀膜生产工艺真空溅射镀膜是一种常用于光学材料、金属材料和半导体材料上的高科技表面处理技术。

其生产工艺主要包括：材料准备、设备调试、真空抽取、材料加热、镀膜、冷却等环节。

首先，材料准备是真空溅射镀膜生产工艺的第一步。

根据所需的镀膜材料和工艺要求，合理选择和准备相应的材料。

通常情况下，需要将材料制备成均匀、无杂质的靶材，保证材料的质量和纯度。

其次，设备调试是确保真空溅射镀膜设备正常运行的关键步骤。

包括设备的安装、电气连接、气路调试等工作。

通过仔细调试各项参数，确保设备能够稳定工作，并满足镀膜工艺要求。

第三，真空抽取是为了排除镀膜环境中的气体和杂质，保证镀膜过程的稳定性和成膜质量。

通常采用机械泵和分子泵等真空抽取装置，在一定时间内将镀膜室内的气体抽取至所需真空度。

然后，材料加热是真空溅射镀膜过程中需要进行的一项操作。

通过加热靶材，使其达到一定温度，从而提高材料的活性和增强溅射效果。

加热方式可以是感应加热、电阻加热或辐射加热，根据实际需要选择合适的加热方式。

接下来，镀膜是整个生产工艺的核心步骤。

通过针对不同材料和工艺要求，调整溅射靶材的放置位置和倾角，控制溅射功率和电子束速度等参数。

在真空环境下，通过溅射靶材，在基材表面形成均匀的薄膜。

最后，冷却是为了加速镀膜过程的冷却和固化，保证膜层的致密性和稳定性。

一般采用水冷却或风冷却方式，在合适的温度范围内对膜层进行冷却处理。

综上所述，真空溅射镀膜生产工艺包括材料准备、设备调试、真空抽取、材料加热、镀膜和冷却等多个环节。

通过合理操作和严格控制各个环节的参数，可以实现镀膜过程的稳定性和膜层的质量。

真空溅射镀膜技术广泛应用于光电子、信息技术和显示器件等领域，对提高材料性能和增强产品功能具有重要意义。

光伏真空磁控溅射镀膜原理光伏真空磁控溅射镀膜是一种应用于光伏领域的薄膜制备技术，其原理是利用真空环境下的磁控溅射技术将材料溅射到基底上，形成一层薄膜。

本文将从原理、装置和应用三个方面介绍光伏真空磁控溅射镀膜技术。

一、原理光伏真空磁控溅射镀膜技术的原理是利用磁控溅射技术在真空环境下将材料溅射到基底上，形成一层薄膜。

在真空环境下，通过加热材料并施加外加磁场，使材料离子化并在外加磁场的作用下沉积到基底上，形成一层致密、均匀的薄膜。

光伏真空磁控溅射镀膜技术可以在不同的基底上制备各种材料的薄膜，如玻璃、硅、金属等。

二、装置光伏真空磁控溅射镀膜技术的装置主要由真空室、溅射源、磁控系统、基底架和控制系统等组成。

真空室用于提供稳定的真空环境，避免杂质对薄膜质量的影响。

溅射源是产生离子化材料的地方，通常采用靶材和阳极来实现材料的溅射。

磁控系统通过施加磁场来控制离子的运动轨迹，使其能够沉积到基底上。

基底架用于放置待处理的基底，可以是玻璃、硅等材料。

控制系统用于控制整个溅射过程的参数，如溅射功率、离子能量等。

三、应用光伏真空磁控溅射镀膜技术在光伏领域有广泛的应用。

首先，它可以用于制备太阳能电池的薄膜层。

太阳能电池的薄膜层是光电转换的关键部分，通过光伏真空磁控溅射镀膜技术可以制备高效的薄膜层，提高太阳能电池的转换效率。

其次，光伏真空磁控溅射镀膜技术还可以用于制备光伏材料的防反射膜。

光伏材料的防反射膜可以提高光的吸收效率，从而提高光伏设备的能量转换效率。

此外，光伏真空磁控溅射镀膜技术还可以用于制备光伏材料的光学薄膜。

光学薄膜可以改变光的传播特性，实现光的分光、反射、透射等功能，用于光伏设备的光学器件。

总结起来，光伏真空磁控溅射镀膜技术是一种应用于光伏领域的薄膜制备技术，通过在真空环境下利用磁控溅射技术将材料溅射到基底上，形成一层致密、均匀的薄膜。

该技术具有制备高效太阳能电池薄膜层、防反射膜和光学薄膜的优点，在光伏领域有着广泛的应用前景。

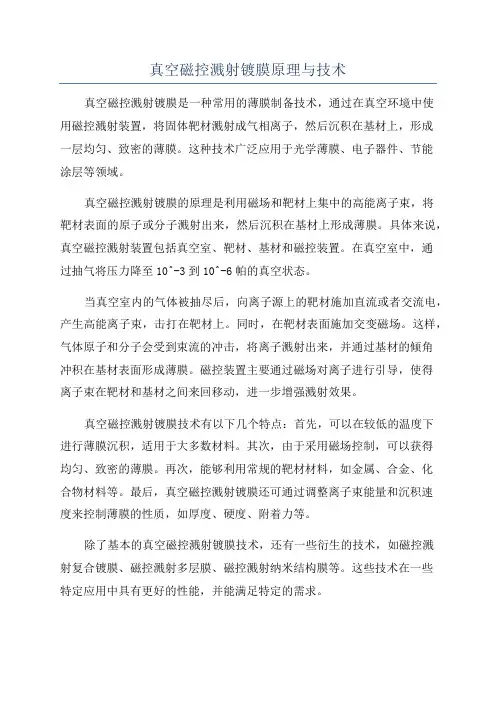

真空磁控溅射镀膜原理与技术真空磁控溅射镀膜是一种常用的薄膜制备技术，通过在真空环境中使用磁控溅射装置，将固体靶材溅射成气相离子，然后沉积在基材上，形成一层均匀、致密的薄膜。

这种技术广泛应用于光学薄膜、电子器件、节能涂层等领域。

真空磁控溅射镀膜的原理是利用磁场和靶材上集中的高能离子束，将靶材表面的原子或分子溅射出来，然后沉积在基材上形成薄膜。

具体来说，真空磁控溅射装置包括真空室、靶材、基材和磁控装置。

在真空室中，通过抽气将压力降至10^-3到10^-6帕的真空状态。

当真空室内的气体被抽尽后，向离子源上的靶材施加直流或者交流电，产生高能离子束，击打在靶材上。

同时，在靶材表面施加交变磁场。

这样，气体原子和分子会受到束流的冲击，将离子溅射出来，并通过基材的倾角冲积在基材表面形成薄膜。

磁控装置主要通过磁场对离子进行引导，使得离子束在靶材和基材之间来回移动，进一步增强溅射效果。

真空磁控溅射镀膜技术有以下几个特点：首先，可以在较低的温度下进行薄膜沉积，适用于大多数材料。

其次，由于采用磁场控制，可以获得均匀、致密的薄膜。

再次，能够利用常规的靶材材料，如金属、合金、化合物材料等。

最后，真空磁控溅射镀膜还可通过调整离子束能量和沉积速度来控制薄膜的性质，如厚度、硬度、附着力等。

除了基本的真空磁控溅射镀膜技术，还有一些衍生的技术，如磁控溅射复合镀膜、磁控溅射多层膜、磁控溅射纳米结构膜等。

这些技术在一些特定应用中具有更好的性能，并能满足特定的需求。

总之，真空磁控溅射镀膜技术是一种重要的薄膜制备技术，具有广泛的应用前景。

通过控制离子束能量、磁场强度和沉积条件等参数，可以制备出具有多种特性的薄膜，满足不同领域的需求。

但是，该技术也存在一些问题，如工艺复杂、设备要求高等，需要进一步研究和改进。

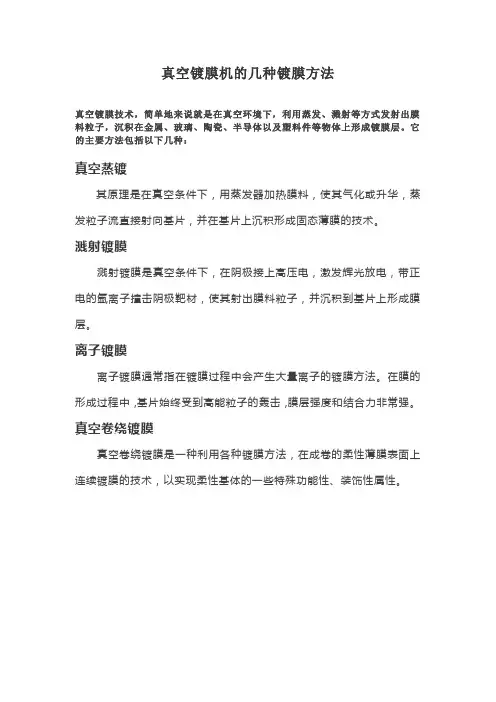

真空镀膜机的几种镀膜方法
真空镀膜技术，简单地来说就是在真空环境下，利用蒸发、溅射等方式发射出膜料粒子，沉积在金属、玻璃、陶瓷、半导体以及塑料件等物体上形成镀膜层。

它的主要方法包括以下几种：
真空蒸镀
其原理是在真空条件下，用蒸发器加热膜料，使其气化或升华，蒸发粒子流直接射向基片，并在基片上沉积形成固态薄膜的技术。

溅射镀膜
溅射镀膜是真空条件下，在阴极接上高压电，激发辉光放电，带正电的氩离子撞击阴极靶材，使其射出膜料粒子，并沉积到基片上形成膜层。

离子镀膜
离子镀膜通常指在镀膜过程中会产生大量离子的镀膜方法。

在膜的形成过程中，基片始终受到高能粒子的轰击，膜层强度和结合力非常强。

真空卷绕镀膜
真空卷绕镀膜是一种利用各种镀膜方法，在成卷的柔性薄膜表面上连续镀膜的技术，以实现柔性基体的一些特殊功能性、装饰性属性。

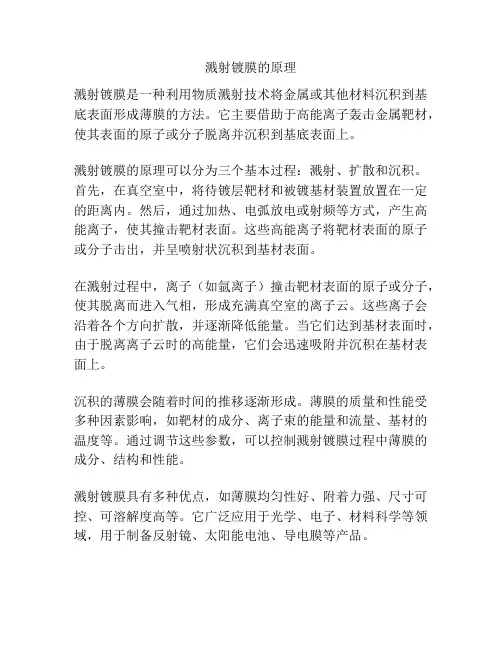

溅射镀膜的原理
溅射镀膜是一种利用物质溅射技术将金属或其他材料沉积到基底表面形成薄膜的方法。

它主要借助于高能离子轰击金属靶材，使其表面的原子或分子脱离并沉积到基底表面上。

溅射镀膜的原理可以分为三个基本过程：溅射、扩散和沉积。

首先，在真空室中，将待镀层靶材和被镀基材装置放置在一定的距离内。

然后，通过加热、电弧放电或射频等方式，产生高能离子，使其撞击靶材表面。

这些高能离子将靶材表面的原子或分子击出，并呈喷射状沉积到基材表面。

在溅射过程中，离子（如氩离子）撞击靶材表面的原子或分子，使其脱离而进入气相，形成充满真空室的离子云。

这些离子会沿着各个方向扩散，并逐渐降低能量。

当它们达到基材表面时，由于脱离离子云时的高能量，它们会迅速吸附并沉积在基材表面上。

沉积的薄膜会随着时间的推移逐渐形成。

薄膜的质量和性能受多种因素影响，如靶材的成分、离子束的能量和流量、基材的温度等。

通过调节这些参数，可以控制溅射镀膜过程中薄膜的成分、结构和性能。

溅射镀膜具有多种优点，如薄膜均匀性好、附着力强、尺寸可控、可溶解度高等。

它广泛应用于光学、电子、材料科学等领域，用于制备反射镜、太阳能电池、导电膜等产品。

真空磁控溅射镀膜原理与技术
真空磁控溅射镀膜技术是一种高效、环保、高质量的表面处理技术，广泛应用于电子、光学、航空航天、汽车、建筑等领域。

其原理是利用高能离子轰击靶材表面，使靶材原子脱离并沉积在基材表面形成薄膜。

真空磁控溅射镀膜技术的核心是磁控溅射装置。

该装置由真空室、靶材、基材、磁控电源、离子源等组成。

在真空室中，通过抽气将压力降至10^-4Pa以下，然后加入惰性气体（如氩气），使气体分子与靶材表面原子碰撞，产生高能离子。

磁控电源产生磁场，将离子束聚焦在靶材表面，使靶材原子脱离并沉积在基材表面形成薄膜。

真空磁控溅射镀膜技术具有以下优点：
1. 镀膜质量高：由于真空环境下，薄膜表面无气体和杂质污染，因此薄膜质量高，具有良好的光学、电学、机械性能。

2. 镀膜厚度均匀：磁控电源产生的磁场可以使离子束均匀聚焦在靶材表面，使得薄膜厚度均匀。

3. 镀膜速度快：由于离子束能量高，靶材原子脱离速度快，因此镀膜速度快。

4. 环保节能：真空磁控溅射镀膜技术无需使用有机溶剂和化学药品，不会产生废气、废水和废渣，符合环保要求。

真空磁控溅射镀膜技术的应用非常广泛。

在电子领域，可以用于制造集成电路、显示器、太阳能电池等；在光学领域，可以用于制造反射镜、滤光片、透镜等；在航空航天领域，可以用于制造航空发动机叶片、航天器表面涂层等；在汽车领域，可以用于制造汽车玻璃、车身涂层等；在建筑领域，可以用于制造建筑玻璃、金属门窗等。

真空磁控溅射镀膜技术是一种高效、环保、高质量的表面处理技术，具有广泛的应用前景。

溅射镀膜技术薄膜是一种特殊的物质形态，由于其在厚度这一特定方向上尺寸很小，只是微观可测的量，而且在厚度方向上由于表面、界面的存在，使物质连续性发生中断，由此使得薄膜材料产生了与块状材料不同的独特性能。

薄膜的制备方法很多，如气相生长法、液相生长法(或气、液相外延法)、氧化法、扩散与涂布法、电镀法等等，而每一种制膜方法中又可分为若干种方法。

薄膜技术涉及的范围很广，它包括以物理气相沉积和化学气相沉积为代表的成膜技术，以离子束刻蚀为代表的微细加工技术，成膜、刻蚀过程的监控技术，薄膜分析、评价与检测技术等等。

现在薄膜技术在电子元器件、集成光学、电子技术、红外技术、激光技术以及航天技术和光学仪器等各个领域都得到了广泛的应用，它们不仅成为一间独立的应用技术，而且成为材料表面改性和提高某些工艺水平的重要手段。

溅射是薄膜淀积到基板上的主要方法。

溅射镀膜是指在真空室中，利用荷能粒子轰击镀料表面，使被轰击出的粒子在基片上沉积的技术。

一．溅射工艺原理溅射镀膜有两类：离子束溅射和气体放电溅射1. 离子束溅射：在真空室中，利用离子束轰击靶表面，使溅射出的粒子在基片表面成膜。

特点：①离子束由特制的离子源产生②离子源结构复杂，价格昂贵③用于分析技术和制取特殊薄膜2. 气体放电溅射：利用低压气体放电现象，产生等离子体，产生的正离子，被电场加速为高能粒子，撞击固体（靶）表面进行能量和动量交换后，将被轰击固体表面的原子或分子溅射出来，沉积在衬底材料上成膜的过程。

二. 工艺特点1.整个过程仅进行动量转换，无相变2.沉积粒子能量大，沉积过程带有清洗作用，薄膜附着性好3.薄膜密度高，杂质少4.膜厚可控性、重现性好5.可制备大面积薄膜6.设备复杂，沉积速率低。

三．溅射的物理基础——辉光放电溅射镀膜基于高能粒子轰击靶材时的溅射效应。

整个溅射过程是建立在辉光放电的基础上，使气体放电产生正离子，并被加速后轰击靶材的离子离开靶，沉积成膜的过程。

不同的溅射技术采用不同的辉光放电方式，包括：直流辉光放电—直流溅射、射频辉光放电—射频溅射和磁场中的气体放电—磁控溅射1. 直流辉光放电指在两电极间加一定直流电压时，两电极间的稀薄气体（真空度约为13.3-133Pa）产生的放电现象。

真空镀膜技术工艺流程真空镀膜技术是一种在真空环境下对物体表面进行薄膜涂覆的工艺，主要用于提高物体的表面性能，如硬度、光学性能、耐腐蚀性等。

其工艺流程大致包括：清洁物体表面、装载物体、抽真空、加热、蒸发或溅射材料、冷却、检测和卸载。

首先，工艺需要对待加工的物体进行清洁处理。

这个步骤非常重要，因为物体表面的任何污染物都会影响到薄膜的质量。

清洁方法可以采用溶剂清洗、超声波清洗或离子清洗等。

清洁完成后，将物体安装到真空镀膜设备中准备进行加工。

安装的方式可以是通过夹具固定物体，或者通过夹持装置将物体固定在旋转或静止的位置。

接下来，开始抽真空。

将真空设备密封，打开真空泵开始抽取室内空气，直到达到所需的真空度。

真空度的选择可以根据薄膜材料以及工艺要求来确定。

在达到所需真空度后，开始加热。

加热的目的是增加薄膜材料的蒸发速率，同时提高薄膜的致密性。

加热可以通过高温电阻丝、加热板或电子束加热等方式进行。

薄膜材料可以通过蒸发或溅射的方式进行镀膜。

蒸发镀膜工艺是将薄膜材料加热到一定温度，使其蒸发成气体状态，然后沉积到物体表面。

溅射镀膜工艺则是在真空环境中，通过激发薄膜材料上的离子或原子，使其飞溅到物体表面。

镀膜过程中，控制薄膜的厚度和均匀性是非常关键的。

可以通过监测薄膜材料的蒸发速率和使用控制系统来实现。

完成镀膜后，需要进行冷却。

冷却过程既可以是自然冷却，也可以通过外部冷却装置进行。

冷却完成后，进行薄膜的检测。

常用的检测方法有光学显微镜、扫描电子显微镜、X射线衍射等。

最后，将加工完成的物体从真空设备中卸载。

这一步通常需要小心操作，避免薄膜受损。

以上就是真空镀膜技术的工艺流程。

这种工艺在许多行业中都得到广泛应用，如光学镀膜、耐磨涂层、防腐蚀涂层等领域。

随着科技的不断发展，真空镀膜技术也在不断进步和创新，为各种应用提供更好的解决方案。

真空磁控溅射镀膜原理真空磁控溅射镀膜是一种常用的薄膜沉积技术，广泛应用于电子、光学、材料科学等领域。

它通过在真空环境中利用磁场控制离子的方向和能量，使靶材表面的原子或离子释放出来，然后在基底上形成薄膜。

真空磁控溅射镀膜装置由真空系统、溅射源、靶材、基底等组成。

首先，将待沉积的基底置于真空室内，并通过抽气系统将室内压力降至较低的真空度。

然后，在真空室的一侧设置溅射源，溅射源中放置有靶材。

在溅射源内部，有一个磁控装置，通过施加磁场，可以控制离子的轨迹。

当真空室达到所需真空度后，通过加热靶材，使其表面温度升高。

靶材表面的原子或离子会由于热运动而脱离靶材，并带着一定的能量运动。

在磁控装置的作用下，离子会沿着磁力线的方向运动，形成一个离子束。

离子束的速度和能量可以通过磁场的强度和设置的参数来调节。

离子束进入真空室内后，与气体分子碰撞，电离气体分子。

离子束中的离子由于带有电荷，会被磁场束缚在磁力线上，并遵循磁场力线运动。

当离子束越过磁场线时，会撞击基底表面，使原子或离子与基底发生相互作用。

在撞击的过程中，表面原子或离子会沉积在基底上，并形成一个具有一定厚度的薄膜。

真空磁控溅射镀膜过程中，溅射材料的选择对薄膜性质具有重要影响。

靶材的成分和性质决定了沉积薄膜的组成和性能。

如对于金属靶材，溅射过程中金属原子与离子的沉积形成金属薄膜；对于化合物靶材，溅射过程中需要同时控制靶材中的多种元素的释放和溅射，以形成所需的复合薄膜。

真空磁控溅射镀膜具有以下优点：首先，沉积过程在真空环境中进行，能够有效避免氧化、污染等问题，制备出高质量的薄膜。

其次，溅射技术可用于沉积多种材料，包括金属、氧化物、硅等，具有较高的灵活性。

最后，通过调节溅射参数，如气体流量、沉积速率、温度等，可以控制薄膜的厚度和性质，满足不同应用的需求。

总之，真空磁控溅射镀膜是一种基于离子束技术的薄膜制备方法。

通过在真空环境中利用磁场控制离子运动，将靶材的原子或离子释放并沉积在基底上，制备出所需的薄膜。
