蝶形光缆简介及施工规范

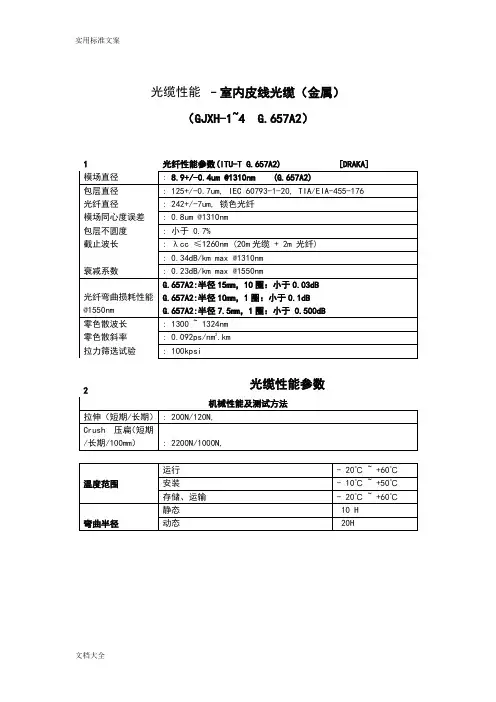

光缆性能 –室内皮线光缆（金属）（GJXH-1~4 G.657A2）2光缆性能参数光缆技术规范GJXH-1~4 G.657A2光缆性能 –室内皮线光缆（非金属）（GJXFH-1~4 G.657A2）2光缆性能参数光缆技术规范GJXFH-1~4 G.657A2光缆性能 –室外下线皮线光缆（金属）（GJYXCH-1~4 G.657A2）入户光缆2光缆性能参数光缆技术规范GJYXCH-1~4 G.657A21、护套 (LSZH)2、光纤3、加强件 (细圆磷化钢丝)4、自承吊线（1.2mm直径的钢丝或1.0mm直径的钢丝绞线）光缆性能 –室外下线皮线光缆（非金属）（GJYXFCH-1~4 G.657A2）2光缆性能参数光缆技术规范GJYXFCH-1~4 G.657A21、护套 (LSZH)2、光纤3、非金属加强件 (FRP/KFRP)4、自承吊线（1.2mm直径的钢丝或1.0mm直径的钢丝绞线）光缆结构尺寸光缆性能 –室内外管道皮线光缆（金属）（GJBHA-1~4 G.657A2）2光缆性能参数光缆技术规范GJBHA-1~4 G.657A21、室内金属皮线光缆2、撕裂绳3、阻水带4、铝带5、PE外护套光缆结构尺寸光缆性能 –室内外管道皮线光缆（非金属）（GJFBHA-1~4 G.657A2）2光缆性能参数光缆技术规范GJFBHA-1~4 G.657A21、室内非金属皮线光缆2、撕裂绳3、阻水带4、铝带5、PE外护套光缆结构尺寸。

光缆性能 –室内皮线光缆（金属）（GJXH-1~4 G.657A2）2光缆性能参数光缆技术规范GJXH-1~4 G.657A2光缆性能 –室内皮线光缆（非金属）（GJXFH-1~4 G.657A2）2光缆性能参数光缆技术规范GJXFH-1~4 G.657A2光缆性能 –室外下线皮线光缆（金属）（GJYXCH-1~4 G.657A2）入户光缆2光缆性能参数光缆技术规范GJYXCH-1~4 G.657A21、护套 (LSZH)2、光纤3、加强件 (细圆磷化钢丝)4、自承吊线（1.2mm直径的钢丝或1.0mm直径的钢丝绞线）光缆性能 –室外下线皮线光缆（非金属）（GJYXFCH-1~4 G.657A2）2光缆性能参数光缆技术规范GJYXFCH-1~4 G.657A21、护套 (LSZH)2、光纤3、非金属加强件 (FRP/KFRP)4、自承吊线（1.2mm直径的钢丝或1.0mm直径的钢丝绞线）光缆结构尺寸光缆性能 –室内外管道皮线光缆（金属）（GJBHA-1~4 G.657A2）2光缆性能参数光缆技术规范GJBHA-1~4 G.657A21、室内金属皮线光缆2、撕裂绳3、阻水带4、铝带5、PE外护套光缆结构尺寸光缆性能 –室内外管道皮线光缆（非金属）（GJFBHA-1~4 G.657A2）2光缆性能参数光缆技术规范GJFBHA-1~4 G.657A21、室内非金属皮线光缆2、撕裂绳3、阻水带4、铝带5、PE外护套光缆结构尺寸。

蝶形管道光缆执行标准蝶形管道光缆是一种用于光通信系统的重要设备，其质量和安装标准直接影响着光通信系统的性能和稳定性。

为了确保蝶形管道光缆的质量和安全性，制定了一系列的执行标准，以规范其生产、安装和维护过程。

本文将对蝶形管道光缆执行标准进行详细介绍，以便相关人员能够全面了解和遵守相关标准。

一、蝶形管道光缆的材料要求。

1. 光缆芯线材料应选用高纯度的光学玻璃材料，确保光缆的传输性能。

2. 外护套材料应具有良好的耐磨性和耐候性，以保护光缆免受外界环境的影响。

3. 光缆接头盒应选用耐腐蚀、防水防尘的材料，以保证光缆的接头处不受损坏。

二、蝶形管道光缆的安装要求。

1. 安装前需对管道进行清洁，确保光缆的安装环境干净整洁。

2. 光缆的拉拔过程中，应避免对光缆施加过大的拉力，以免损坏光缆芯线。

3. 光缆连接时，应使用专业的光纤连接器，确保连接的质量和稳定性。

三、蝶形管道光缆的维护要求。

1. 定期对光缆进行检查，发现问题及时处理，确保光缆的正常运行。

2. 在光缆的维护过程中，应注意防水防潮，避免光缆受潮导致通信中断。

3. 光缆的维护人员应接受相关培训，了解光缆的结构和维护方法，确保维护工作的专业性和高效性。

四、蝶形管道光缆的检测要求。

1. 在光缆的生产过程中，应进行严格的质量检测，确保光缆的质量符合相关标准。

2. 光缆的安装完成后，应进行光缆连接质量的检测，确保连接的稳定性和可靠性。

3. 对光缆的维护过程中，应定期进行光缆的检测，发现问题及时处理，确保光缆的正常运行。

五、蝶形管道光缆的使用要求。

1. 光缆的使用过程中，应避免受到外界环境的影响，确保光缆的正常使用。

2. 在使用过程中，应注意避免对光缆施加过大的外力，以免损坏光缆的结构。

3. 光缆的使用人员应接受相关培训，了解光缆的使用方法和注意事项，确保光缆的安全使用。

六、蝶形管道光缆的更新要求。

1. 光缆的使用寿命到期后，应及时更换新的光缆，确保通信系统的正常运行。

广东公司预制成端型蝶形引入光缆接入配置规范（2013年版）2013年1月14日一、预制成端型蝶形引入光缆的简介及使用场景1. 预制成端型蝶形引入光缆简介预端接皮线光缆是指在工厂单端或两端预先制作插头的蝶形引入光缆。

预端接皮线光缆可分为单端成端型与双端成端型两类，按照皮线光缆纤芯也可分单芯和双芯两种类型。

一般为定制长度光缆，步长为5M或10M，满足于各种场景需求。

目前，该产品的主要应用于以下几种场景：1.短距离的分布布线（控制在250米以内）室外光交箱至各用户之间布放，主要应用于城中村、出租屋群、别墅、乡镇等场景。

2.楼道配线箱到入户段用于多层楼宇内分纤箱至各用户之间入户光缆布放。

二、预端接皮线光缆施工要求1.施工前设计的时候应先测量好预端接皮线光缆的长度，避免布放完成后存在过长或不足的情况。

2.预端接皮线光缆在敷设过程中容易因为弯曲而造成较大的损耗，因此应选用G657系列抗弯光纤，同时可以降低因为光纤长期弯曲时产生的应力性断裂问题。

3.因用户多媒体信息箱内空间较小，应规定室外光缆不得进入盘留，并且要设计好预端接皮线缆的盘留线路。

4.预端接皮线缆的拉力在80N（金属加强件），在暗管穿放时应适当加入滑石粉或者油膏，以减低摩擦系数。

5.对于预埋有线管的楼宇或新小区用户，预端接皮线光缆应使用单端预制成端型。

由于预先加好了连接头，其通过所需的空间较大，加头后的活动连接器长度在55mm左右，在暗线穿管时，遇到弯角部分，加工好的预端接活动连接器无法过弯，因此建议使用单端预端接，使用没有加头的一段进行穿缆线操作。

6.对于没有预埋线管的楼宇或对老小区用户，预端接皮线缆可以采用钉固方式或者线槽方式沿墙明敷。

7.在高层楼内垂直方向，皮线缆宜在弱电竖井内采用线槽敷设，每隔2米应该进行绑扎固定。

8.在楼内水平面，预端接皮线光缆宜采用硬质阻燃PVC管加以保护。

9.对于布放好的线缆，重点是保护好预端接的连接头部分，防止灰尘进入。

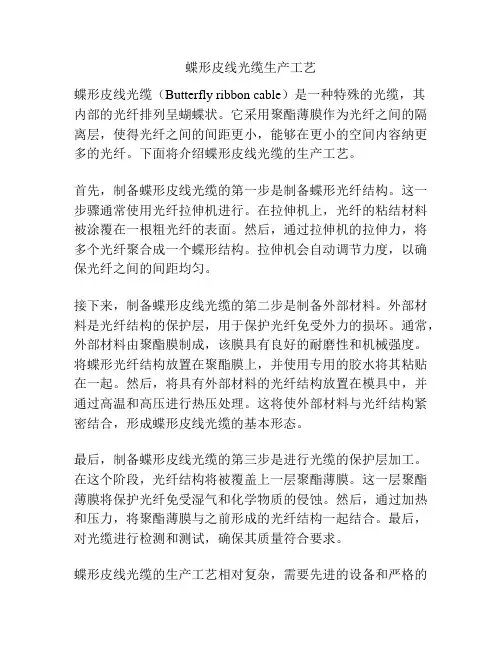

蝶形皮线光缆生产工艺蝶形皮线光缆（Butterfly ribbon cable）是一种特殊的光缆，其内部的光纤排列呈蝴蝶状。

它采用聚酯薄膜作为光纤之间的隔离层，使得光纤之间的间距更小，能够在更小的空间内容纳更多的光纤。

下面将介绍蝶形皮线光缆的生产工艺。

首先，制备蝶形皮线光缆的第一步是制备蝶形光纤结构。

这一步骤通常使用光纤拉伸机进行。

在拉伸机上，光纤的粘结材料被涂覆在一根粗光纤的表面。

然后，通过拉伸机的拉伸力，将多个光纤聚合成一个蝶形结构。

拉伸机会自动调节力度，以确保光纤之间的间距均匀。

接下来，制备蝶形皮线光缆的第二步是制备外部材料。

外部材料是光纤结构的保护层，用于保护光纤免受外力的损坏。

通常，外部材料由聚酯膜制成，该膜具有良好的耐磨性和机械强度。

将蝶形光纤结构放置在聚酯膜上，并使用专用的胶水将其粘贴在一起。

然后，将具有外部材料的光纤结构放置在模具中，并通过高温和高压进行热压处理。

这将使外部材料与光纤结构紧密结合，形成蝶形皮线光缆的基本形态。

最后，制备蝶形皮线光缆的第三步是进行光缆的保护层加工。

在这个阶段，光纤结构将被覆盖上一层聚酯薄膜。

这一层聚酯薄膜将保护光纤免受湿气和化学物质的侵蚀。

然后，通过加热和压力，将聚酯薄膜与之前形成的光纤结构一起结合。

最后，对光缆进行检测和测试，确保其质量符合要求。

蝶形皮线光缆的生产工艺相对复杂，需要先进的设备和严格的操作技术。

但是，它具有较小的尺寸、高密度布线和优异的传输性能等优点，因此在通信领域得到了广泛的应用。

它被广泛用于数据中心、通信设备和光通信网络等领域，为人们的通信工作提供了更高质量和更高效的支持。

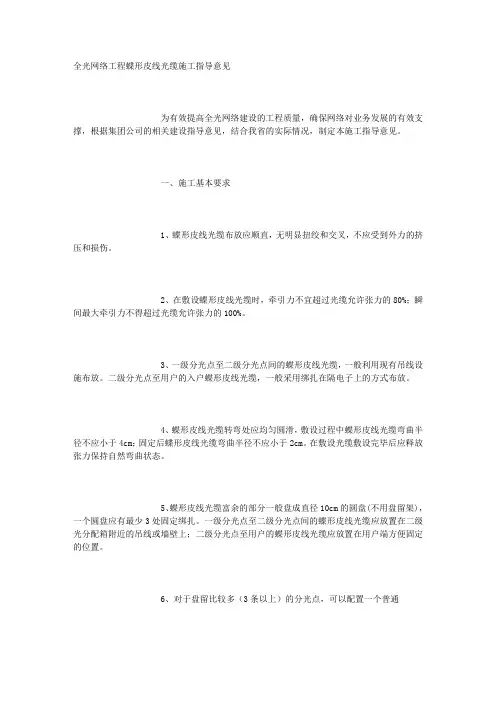

全光网络工程蝶形皮线光缆施工指导意见
为有效提高全光网络建设的工程质量，确保网络对业务发展的有效支撑，根据集团公司的相关建设指导意见，结合我省的实际情况，制定本施工指导意见。

一、施工基本要求
1、蝶形皮线光缆布放应顺直，无明显扭绞和交叉，不应受到外力的挤压和损伤。

2、在敷设蝶形皮线光缆时，牵引力不宜超过光缆允许张力的80%；瞬间最大牵引力不得超过光缆允许张力的100%。

3、一级分光点至二级分光点间的蝶形皮线光缆，一般利用现有吊线设施布放。

二级分光点至用户的入户蝶形皮线光缆，一般采用绑扎在隔电子上的方式布放。

4、蝶形皮线光缆转弯处应均匀圆滑，敷设过程中蝶形皮线光缆弯曲半径不应小于4cm；固定后蝶形皮线光缆弯曲半径不应小于2cm。

在敷设光缆敷设完毕后应释放张力保持自然弯曲状态。

5、蝶形皮线光缆富余的部分一般盘成直径10cm的圆盘(不用盘留架)，一个圆盘应有最少3处固定绑扎。

一级分光点至二级分光点间的蝶形皮线光缆应放置在二级光分配箱附近的吊线或墙壁上；二级分光点至用户的蝶形皮线光缆应放置在用户端方便固定的位置。

6、对于盘留比较多（3条以上）的分光点，可以配置一个普通。

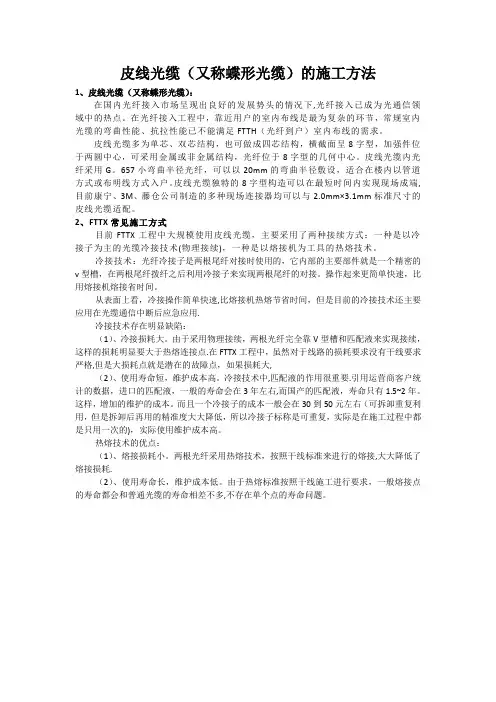

皮线光缆（又称蝶形光缆）的施工方法1、皮线光缆（又称蝶形光缆）：在国内光纤接入市场呈现出良好的发展势头的情况下，光纤接入已成为光通信领域中的热点。

在光纤接入工程中，靠近用户的室内布线是最为复杂的环节，常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户）室内布线的需求。

皮线光缆多为单芯、双芯结构，也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。

皮线光缆内光纤采用G.657小弯曲半径光纤，可以以20mm的弯曲半径敷设，适合在楼内以管道方式或布明线方式入户。

皮线光缆独特的8字型构造可以在最短时间内实现现场成端，目前康宁、3M、藤仓公司制造的多种现场连接器均可以与2.0mm×3.1mm标准尺寸的皮线光缆适配。

2、FTTX常见施工方式目前FTTX工程中大规模使用皮线光缆，主要采用了两种接续方式：一种是以冷接子为主的光缆冷接技术（物理接续），一种是以熔接机为工具的热熔技术。

冷接技术：光纤冷接子是两根尾纤对接时使用的，它内部的主要部件就是一个精密的v型槽，在两根尾纤拨纤之后利用冷接子来实现两根尾纤的对接。

操作起来更简单快速，比用熔接机熔接省时间。

从表面上看，冷接操作简单快速，比熔接机热熔节省时间，但是目前的冷接技术还主要应用在光缆通信中断后应急应用。

冷接技术存在明显缺陷：（1）、冷接损耗大。

由于采用物理接续，两根光纤完全靠V型槽和匹配液来实现接续，这样的损耗明显要大于热熔连接点。

在FTTX工程中，虽然对于线路的损耗要求没有干线要求严格，但是大损耗点就是潜在的故障点，如果损耗大，（2）、使用寿命短，维护成本高。

冷接技术中，匹配液的作用很重要。

引用运营商客户统计的数据，进口的匹配液，一般的寿命会在3年左右，而国产的匹配液，寿命只有1.5~2年。

这样，增加的维护的成本。

而且一个冷接子的成本一般会在30到50元左右（可拆卸重复利用，但是拆卸后再用的精准度大大降低，所以冷接子标称是可重复，实际是在施工过程中都是只用一次的），实际使用维护成本高。

蝶形引入光缆墙面开孔方式入户开孔标准蝶形引入光缆墙面开孔方式入户开孔标准1. 引言蝶形引入光缆是一种常用的光缆引入方式，用于将光缆从室外引入到室内。

在建设和维护光纤网络时，正确的入户开孔标准是十分重要的。

本文将深入探讨蝶形引入光缆墙面开孔方式的入户开孔标准，并提供有关这一主题的全面评估和个人观点。

2. 概述在了解如何正确进行蝶形引入光缆墙面开孔方式入户开孔标准之前，首先需要了解蝶形引入光缆及其优势。

蝶形引入光缆是指在光缆布线时，将光缆由室外穿过墙面引入室内的一种方式。

相比其他引入方式，蝶形引入光缆具有以下优势：- 美观：蝶形引入光缆可以有效地隐藏光缆，使其不会对室内装饰造成破坏。

- 保护性：墙面开孔后，可以通过安装防护套管或护套来保护光缆，防止损坏或过度弯曲。

- 灵活性：蝶形引入光缆可以根据需要引入多条光缆，满足不同的网络需求。

3. 入户开孔标准为了确保蝶形引入光缆墙面开孔方式的安全和有效性，入户开孔标准是必不可少的。

以下是一些关于入户开孔标准的建议和指导：3.1 确定开孔位置需要确定开孔位置。

这通常根据实际需求和布线计划来决定。

开孔位置应尽量远离电源线、水管或其他可能造成干扰的设备或管道。

3.2 测量与标记在进行开孔之前，必须仔细测量和标记开孔位置。

这可以通过使用测量仪器或工具来完成。

确保测量准确且开孔位置标记清晰可见，以免出现错误或误差。

3.3 开孔过程在进行开孔之前，应确保选择合适的开孔工具。

常用的工具包括电钻或钢笔刀。

根据测量和标记，小心地进行开孔，并保持开孔的平整和整洁。

3.4 墙面防护为了提高光缆的保护性，不仅仅需要进行开孔，还需要安装适当的墙面防护措施。

这可以通过安装防护套管或护套来实现。

确保墙面防护措施紧密安装，并将其与开孔位置对齐。

4. 个人观点对于蝶形引入光缆墙面开孔方式的入户开孔标准，我认为规范和准确是最重要的因素。

正确的入户开孔标准可以保护光缆，减少潜在的信号干扰和损坏风险。

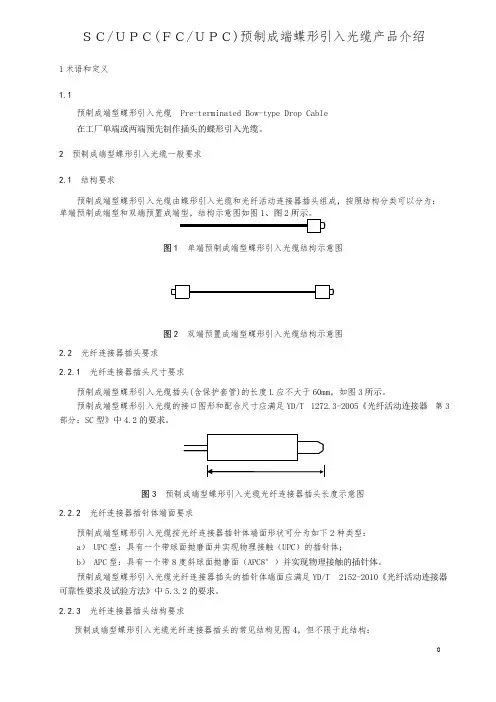

ＳＣ/ＵＰＣ(ＦＣ/ＵＰＣ)预制成端蝶形引入光缆产品介绍1术语和定义1.1预制成端型蝶形引入光缆Pre-terminated Bow-type Drop Cable在工厂单端或两端预先制作插头的蝶形引入光缆。

2预制成端型蝶形引入光缆一般要求2.1结构要求预制成端型蝶形引入光缆由蝶形引入光缆和光纤活动连接器插头组成，按照结构分类可以分为：单端预制成端型和双端预置成端型，结构示意图如图1、图2所示。

图1单端预制成端型蝶形引入光缆结构示意图图2双端预置成端型蝶形引入光缆结构示意图2.2光纤连接器插头要求2.2.1光纤连接器插头尺寸要求预制成端型蝶形引入光缆插头(含保护套管)的长度L应不大于60mm，如图3所示。

预制成端型蝶形引入光缆的接口图形和配合尺寸应满足YD/T1272.3-2005《光纤活动连接器第3部分：SC型》中4.2的要求。

图3预制成端型蝶形引入光缆光纤连接器插头长度示意图2.2.2光纤连接器插针体端面要求预制成端型蝶形引入光缆按光纤连接器插针体端面形状可分为如下2种类型：a）UPC型：具有一个带球面抛磨面并实现物理接触（UPC）的插针体；b）APC型：具有一个带8度斜球面抛磨面（APC8°）并实现物理接触的插针体。

预制成端型蝶形引入光缆光纤连接器插头的插针体端面应满足YD/T2152-2010《光纤活动连接器可靠性要求及试验方法》中5.3.2的要求。

2.2.3光纤连接器插头结构要求预制成端型蝶形引入光缆光纤连接器插头的常见结构见图4，但不限于此结构：图4预制成端型蝶形引入光缆光纤连接器插头结构图光纤连接器插头与蝶形光缆之间的连接应牢固可靠，铆压连接件的连接力应作用在蝶形光缆的护套及加强构件上，不应对蝶形光缆中的光纤纤芯施加长期的应力。

用于光缆连接的光纤连接器插头，应考虑连接头尾部光缆头端的固定。

这种固定既不能影响插针体的正常轴向活动范围，同时还要承受一定的拉力。

当尾部光缆承受正常不小于9.8N拉力时，插针体不能有回拉的现象，以保证连接器的正常工作。

皮线光缆（又称蝶形光缆）的施工方法1、皮线光缆（又称蝶形光缆）：在国内光纤接入市场呈现出良好的发展势头的情况下,光纤接入已成为光通信领域中的热点。

在光纤接入工程中，靠近用户的室内布线是最为复杂的环节，常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户）室内布线的需求。

皮线光缆多为单芯、双芯结构，也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。

皮线光缆内光纤采用G。

657小弯曲半径光纤，可以以20mm的弯曲半径敷设，适合在楼内以管道方式或布明线方式入户。

皮线光缆独特的8字型构造可以在最短时间内实现现场成端,目前康宁、3M、藤仓公司制造的多种现场连接器均可以与2.0mm×3.1mm标准尺寸的皮线光缆适配。

2、FTTX常见施工方式目前FTTX工程中大规模使用皮线光缆，主要采用了两种接续方式：一种是以冷接子为主的光缆冷接技术(物理接续)，一种是以熔接机为工具的热熔技术。

冷接技术：光纤冷接子是两根尾纤对接时使用的，它内部的主要部件就是一个精密的v型槽，在两根尾纤拨纤之后利用冷接子来实现两根尾纤的对接。

操作起来更简单快速，比用熔接机熔接省时间。

从表面上看，冷接操作简单快速,比熔接机热熔节省时间，但是目前的冷接技术还主要应用在光缆通信中断后应急应用.冷接技术存在明显缺陷：（1）、冷接损耗大。

由于采用物理接续，两根光纤完全靠V型槽和匹配液来实现接续，这样的损耗明显要大于热熔连接点.在FTTX工程中，虽然对于线路的损耗要求没有干线要求严格,但是大损耗点就是潜在的故障点，如果损耗大,（2）、使用寿命短，维护成本高。

冷接技术中,匹配液的作用很重要.引用运营商客户统计的数据，进口的匹配液，一般的寿命会在3年左右,而国产的匹配液，寿命只有1.5~2年。

这样，增加的维护的成本。

而且一个冷接子的成本一般会在30到50元左右（可拆卸重复利用，但是拆卸后再用的精准度大大降低，所以冷接子标称是可重复，实际是在施工过程中都是只用一次的)，实际使用维护成本高。

一、蝶形光缆简介
蝶形光缆产品描述
蝶形光缆是一种新型用户接入光缆，依据应用环境和敷设条件不同，合理设
计光缆结构和各项技术参数，集合了室内软光缆和自承式光缆的特点，使用专用设备配合进口精密模具生产。

是FTTX网络解决最佳备选产品，在组建智能大楼、数字小区、校园网、局域网等网络中发挥其独特的作用。

产品特点
◆UV 着色光纤、并带光纤直接挤制护套在国内属领先工艺，在完全保证光纤
各项性能指标优于国家相关标准的基础上，彻底解决紧套光缆剥离难等问题。

◆光缆外径小、重量轻、成本低、柔软性能和弯曲性能好，应用广泛。

◆轻便易敷设，施工成本低、速度快、灵活快捷。

◆光缆有很高的抗压扁力和抗张力，自承式结构能满足50 米以下飞跨拉设。

◆采用FRP 加强材料，确保光缆在室外使用时对雷击和强电环境的安全要
求。

◆采用无卤阻燃材料，达到光缆在室内使用对阻燃性能的要求。

◆紧套结构使产品既无油膏污染又有很好的防水要求。

产品主要用途
◆光通信网络的连接；塔杆到机房、塔杆到楼宇及楼宇间的连接；
◆替代软光缆用作室内布线；
◆实现工程应急及特殊条件下的应用等。

◆FTTH入户段光缆。

蝶形引入光缆结构介绍及施工浅析一、概述从2009年开始，我国开始大力推进“三网融合”建设，所谓“三网融合”，即是指电信网、广播电视网和因特网的相互渗透、相互兼容、并逐步整合成为统一的信息通信网络。

“三网融合”是为了实现网络资源的共享，避免不必要的重复建设，形成适应性广、易维护、费用低的高速宽带的多媒体基础平台。

“三网融合”建设推动了FTTx 建设步入一个高速发展期。

在FTTx建设高速发展的背后，与之相配套的设施、设备、器件、线缆等应运而生。

作为FTTx接入网用蝶形引入光缆（俗称皮线光缆）就是其中之一。

二、蝶形引入光缆简介蝶形引入光缆按应用场景分为室内型、室内外自承式型和室内外管道型。

这三类光缆从不同角度考虑，会有不同的侧重点。

从外护套角度考虑，蝶形引入光缆的外护套料主要以低烟无卤阻燃聚烯烃材料为主，这是因为阻燃LSZH材料在燃烧后不会对环境产生二次污染，经过近几年的市场发展，颜色逐渐向白色过渡，这是因为用户端的建筑墙体装潢主要以白色为主。

从以人为本的角度考虑，蝶形引入光缆主要用在直接入户敷设，如暗管穿线敷设或打孔入户敷设，还有一部分是明线敷设。

所以，室内直接入户宜选用非金属加强构件的蝶形引入光缆，这是因为非金属不存在引雷和引强电磁干扰等隐患。

从投资建设成本角度考虑，运营商喜欢选用金属加强构件的蝶形引入光缆，这是因为它价格相对便宜，而且在实际暗管敷设过程中存在很多不定性因素，如拐弯角较多，有的是90°的拐弯角，需要光缆抗拉强度相对好一些，金属加强件刚好符合以上两点。

1、室内型蝶形引入光缆室内型蝶形引入光缆规格型号根据加强件类型分为金属加强件室内蝶形引入光缆和非金属加强件室内蝶形引入光缆。

光缆横截面结构如图1所示。

图1 蝶形引入光缆（1）非金属加强件室内蝶形引入光缆的长期拉力是60N，短期拉力是100N，短期拉力即是光缆的施工作业所允许的最大拉力。

但由于施工现场环境复杂，布放拉力不好控制，极易造成由于施工人员用力过猛导致出现光缆中的光纤受损，甚至断纤等现象。

防蝉自承式蝶形引入光缆简介文章主要针对自承式蝶形引入光缆遭蝉破坏的原因进行简单分析，并分别从光缆的材料和结构两方面开发防蝉自承式蝶形引入光缆。

标签：防蝉措施；材料；结构引言现有自承式蝶形引入光缆，在树木密集的城区、郊区和农村敷设以后，易遭到在这些场所栖息的蝉类的破坏。

蝉类直接附着在光缆外表面，侵蚀光缆，同时还会产卵，使光缆受到损坏。

光缆被蝉损坏的实例国内虽尚无报道，但文献查获所知，在日本已有相关的实例报道。

文章旨在通过对山东某地区今年3～5月对挂网正常运行已达半年以上的皮线引入光缆陆续出现网络不通故障现象的分析，提出光缆受损是遭蝉损坏的观点并提出相应解决方案，希望能为同行所借鉴。

1 光缆受损原因追溯2015年3月份起，山东部分地区反应自承式蝶形引入光缆在敷设6-9个月后出现断纤现象，经对断纤处进行排查，发现断纤点处有直径约为0.9-1.1mm、深度约为0.8-1mm十分规则圆整的小孔，用光功率计测试，小孔处有光泄漏出。

针对光缆受损的现象及小孔形态，首先从生产流程、包装、运输等环节进行排查，未发现异常因素，并鉴于光缆已挂网正常运行达半年以上，我们推测光缆受损的环节可能出现在挂网运行阶段由某些外界因素造成的。

技术人员多次到现场勘察，不断向行业内的生产企业及检验院所进行咨询，并通过区域对比分析发现，事故集中发生在山东地区，且发生时间也相对集中在4-5月间，其它市场区域并未发现此现象。

针对性的查找了关于山东地区的气候、鸟类、昆虫类等情况，山东地区属温带季风气候，降水集中，雨热同季，春秋短暂，冬夏较长，年平均气温11℃-14℃；2015年4月10日山东地区温度已达到20℃以上，正是各种鸟类、昆虫类最活跃并进行繁殖的季节。

光缆受损现象会不会来自于某类昆虫的损害呢？在此思维驱动下，查找各类啄木鸟及各类昆虫的生活习性和气候条件，并发现中国通信学会2013年光缆电缆学术年会的一篇论文中有蝉对皮线引入光缆损坏的报道。

蝶形缆基本介绍随着互联网技术的发展，信息高速公路发展加快，宽带信息传输再次在全球掀起热潮，与铜缆系统相比光纤通信具有不受电磁干扰、频带宽、容量大、可解决空间拥挤问题等无数优点。

此外，垂直腔体激光器（VCSEL）的突破使光纤通信系统成本不断降低，大大缩短了光纤到户的进程。

为满足社会发展的需要,蝶形缆作为室内光缆的主导产品就孕育而生了。

首先我们从蝶形缆命名开始说起，蝶形缆命名如下：蝶形引入结构图和光缆技术参数一、主要用于室内水平或者垂直布放，比如楼宇内垂直走线架与水平走线架；用户室内外、吊顶上、地毯下等。

1、机械性能：包括拉伸、压扁、冲击、反复弯曲、扭转、曲绕、弯折、卷绕等性能，其中最重要的是光缆允许承受的拉伸力和压扁力。

2、环境性能：包括衰减温度特性、低温卷绕和燃烧性能等。

1）衰减温度特性和低温卷绕特性：由于室内光缆的环境温度变化，一般要求在一定温度范围内衰减应达到以下要求：•单模光纤（B1、B4、B6）：1310nm≤0.4dB∕km且1550nm ≤0.3dB∕km；•多模光纤（A1a-50um）：850nm ≤3.0 dB∕km且1300nm ≤1.0dB∕km ；•多模光纤（A1b-62.5um）：850nm ≤3.5 dB∕km且1300nm ≤1.5dB∕km ）；在低温下（一般为-15℃，也有一些特殊要求达到-40 ℃）仍有一定的柔软性、耐卷绕性。

2）阻燃性能：室内光缆除了必要的光传输、机械性能外，还应具备阻燃特性，在着火时能够自熄，不会成为火源的导火线，在特殊场合还要有限制毒性和腐浊程度的要求。

现在大多数室内光缆采用PVC、低烟无卤阻燃材料。

3、可操作性：包括护套和紧套光纤的易剥离性能、柔韧性、美观、易于布线和接续等其他性能。

由于室内光缆常要与连接器一起使用，所以要求光纤涂覆层与包层间都有良好的剥离性。

GJXFH(V)1~4芯蝶形光缆典型技术参数备注：1.蝶形光缆颜色为黑色或白色或根据客户要求选用；2.蝶形光缆中光纤色谱；。

蝶形光缆简介及施工规范蝶形光缆简介及施工规范YD/T 1997-2009 标准规定了蝶形引入光缆（以下简称蝶形光缆）的产品型号、要求、试验方法和检验规则、包装、标志和使用说明书、贮存和运输。

室内蝶形软光缆，其外护套用低烟无卤阻燃PE材料制成扁平的蝶形结构，这种光缆在室内地面敷设经过地毯时不会明显凸起，地毯基本平整，光缆外表面与地毯接触面大，不会造成应力集中而受到损害。

一、蝶形入户光缆产品使用属性蝶形入户光纤光缆(俗称皮线光缆)。

FTTH用户引入线蝶形光缆中含1～4根有涂覆层的二氧化硅系光纤，其类别可以为ITU-T G.657(B6)，光纤涂覆层可着色，着色层颜色符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤.可为本色。

光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件，也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件，光缆的加强构件为2根，平行对称于光缆中。

室内外两用蝶形光缆有良好的抗渗水能力，光缆护套以内的所有间隙具有有效的阻水措施，在铝带和普通蝶形光缆之间设有阻水层。

阻水层材料可以是吸水膨胀带或阻水纱，也可以是热熔胶，或间隔设置阻水环。

二、蝶形光缆产品型号种类及适用范围表1 蝶形光缆产品型号GJXV ：PVC、金属加强件、护套、室内引入线光缆GJXFV ：PVC、非金属加强件、护套、室内引入线光缆GJXH ：金属加强件、低烟无卤护套、室内引入线光缆GJXFH ：非金属加强件、低烟无卤护套、室内引入线光缆GJYXHA ：金属加强件、低烟无卤护套、PAP 纵向粘贴外护套、管道式引入线光缆GJYXFHA ：非金属加强件、低烟无卤护套、PAP纵向粘贴外护套、管道式引入线光缆蝶形引入光缆按YD/T 908的规定划分型式、规格和编制型号。

其中，分类代号中增加了符号：GJX蝶形引入光缆；GJYX室外（内）管道蝶形引入光缆。

三、蝶形入户光缆端接方式使用要求目前，蝶形入户光缆的端接方式主要有四种：1、L型快速接续；2、直接接入快速连接插头接续；3、冷接方式接续；4、蝶形入户光缆与尾纤或高强度GGP跳线在86盒内冷接子方式接续。
