除氧器一、概述凝结水在流经负压系统时，在密闭不严处会有空气漏入凝结水中，加之凝结水补给水中也含有一定量的空气，这部分气体在满足一定条件下，不仅会腐蚀系统中的设备，而且使加热器及锅炉的换热能力降低。

为了防止给水系统的腐蚀,主要的方法是减少给水中的溶解氧，或在一定条件下适当增加溶解氧，缓解氧腐蚀，并适当提高给水PH值，消除CO腐蚀。

2除氧方法分为化学除氧和热力除氧两种，电厂常用以热力除氧为主，化学除氧为辅的方法进行除氧。

除氧器是利用热力除氧原理进行工作的混合式加热器，既能解析除去给水中的溶解气体；又能储存一定量给水，缓解凝结水与给水的流量不平衡。

在热力系统设计时，也用除氧器回收高品质的疏水。

机组正常运行时，采用加氨、加氧联合水处理方式（即CWT工况），这时除氧器完成加热器的作用，并除去其它水融性气体；而在启动阶段或水质异常的情况下，采用给水加氨、加联胺处理（即AVT工况），降低水中的氧含量，减缓氧腐蚀，这时除氧器既完成加热给水的功能，又起到除氧的作用。

我公司采用无头喷雾式除氧器（见图10－1）。

除氧器的设计应满足以下几点要求：除氧能力满足最大负荷的要求、水容积足够大且有一定裕量、设有防止超压和水位过高的措施。

技术规范工作压力：0.265～0.949MPa(a)设计压力：1.18MPa(a)最高出水温度：175℃设计温度：350℃几何容积：235m3有效容积：330m3本体净重：～105000kg外径：3856mm 壁厚28mm总长：约30000mm喷嘴最大出力：333kg/s压降：0.058 MPa（最大出力时）Stork给水除氧器是利用蒸汽除去给水中的氧。

系统中使用的水必须进行除氧处理。

即使是少量的氧也会导致腐蚀的发生。

冷凝水通过喷嘴注入除氧器内，同时蒸汽从水下注入。

喷嘴和内部蒸汽排管是特别为冷凝水的除氧而设计的。

除氧器同时也是一个混合器或预热器。

结构：除氧器由碳钢制成，主要由喷嘴（Stork专利）、蒸汽排管及固定支座、滑动支座等部分组成。

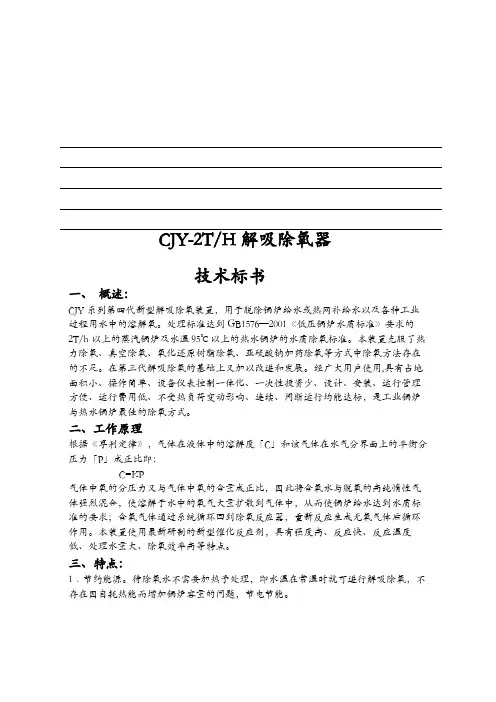

CJY-2T/H解吸除氧器技术标书一、概述：CJY系列第四代新型解吸除氧装置，用于脱除锅炉给水或热网补给水以及各种工业过程用水中的溶解氧。

处理标准达到GB1576—2001《低压锅炉水质标准》要求的2T/h以上的蒸汽锅炉及水温95℃以上的热水锅炉的水质除氧标准。

本装置克服了热力除氧、真空除氧、氧化还原树脂除氧、亚硫酸钠加药除氧等方式中除氧方法存在的不足。

在第三代解吸除氧的基础上又加以改进和发展。

经广大用户使用,具有占地面积小、操作简单、设备仪表控制一体化、一次性投资少、设计、安装、运行管理方便、运行费用低、不受热负荷变动影响、连续、间断运行均能达标，是工业锅炉与热水锅炉最佳的除氧方式。

二、工作原理根据《享利定律》，气体在液体中的溶解度「C」和该气体在水气分界面上的平衡分压力「P」成正比即：C=KP气体中氧的分压力又与气体中氧的含量成正比，因此将含氧水与脱氧的高纯惰性气体强烈混合，使溶解于水中的氧气大量扩散到气体中，从而使锅炉给水达到水质标准的要求；含氧气体通过系统循环回到除氧反应器，重新反应生成无氧气体后循环作用。

本装置使用最新研制的新型催化反应剂，具有强度高、反应快、反应温度低、处理水量大、除氧效率高等特点。

三、特点：1﹑节约能源。

待除氧水不需要加热予处理，即水温在常温时就可进行解吸除氧，不存在因自耗热能而增加锅炉容量的问题，节电节能。

2、投资少。

解吸除氧装置经组合装配后，高位低位布置均可，占地面积少节省空间，管路系统简单，设计安装方便，整个系统不单节少了设备和厂房的投资，还克服了水箱密封的难题。

3、效果明显。

装置出水量大，气密性高，热负荷适应性强，可使常温水除氧，出水残余溶解氧浓度低至0.03~0.1㎎/1，除氧效率达到98～99%。

4、操作简单。

装置自动控制，一按电钮即可运行，电热元件可根据负荷情况自动切换，节约能耗。

除氧反应剂反应后不留残渣，无需人工排渣。

5、自动检测。

控制部分设有温度控制器和溶解氧分析仪，直接监测出水含氧量，无需化验取样测定，可从表中直接读出水中的溶解氧含量。

除氧器一.除氧器简介除氧器采用的是高压、卧式、无头除氧器，布置在12.6米层。

除氧器是利用热力除氧原理进行工作的混合式加热器，既能除去给水中溶解的气体，又能储存一定量给水，以缓解凝结水与给水的流量不平衡。

在热力系统设计时，也用除氧器回收高品质的疏水。

采用给水加氨、加联胺处理，降低水中氧的含量，这时除氧器既完成加热给水的功能，又起到除氧的作用。

除氧器采用定压-滑压-定压运行方式，设有两路汽源，分别为四段抽汽和辅汽。

在四抽管路上只设防止汽轮机进水的截止阀和逆止阀，不设调节阀，实现滑压运行。

而辅汽供汽管路上设压力调节阀，用于除氧器定压运行时的压力调节。

除氧器的加热汽源主要为：#4抽汽、高加疏水、辅汽等。

二、技术规范设计压力： 1.16 MPa工作压力： 0.2～1.006MPa（a）设计温度：加热蒸汽管系 385℃；壳体 250℃最高出水温度：177.9℃几何容积： 206m 3 ；有效容积：150m 3额定出力： 1260t/h出水含氧量：≤5μg/L空重： ~65000kg 满水重量：~286000kg 运行重量：~230000kg 排气量：＜0.1‰额定出力(~70kg/h)外径： 4050mm；壁厚：封头、筒体 25mm腐蚀裕量： 2mm焊缝系数： 1壳体材料： Q345R总长： ~17130mm水压试验压力：1.71MPa使用寿命： 30 年喷嘴最大出力：1320t/h 喷嘴数量：1 只压降： 0.058 MPa（最大出力时）为防止除氧器内部过压，配备了二只 PN25, DN150 的安全阀 .。

安全阀启跳压力为 1.1MPa。

除氧器和给水系统做水压试验时，安全阀应进行隔离。

三.除氧器工作原理：1.除氧器工作流程凝结水通过碟盘喷入除氧器，使弹簧压缩而打开喷嘴。

凝结水即从喷嘴中喷出。

喷出的水呈圆锥形进入喷雾除氧段空间。

在这个空间中，过热蒸汽与圆锥形水膜充分接触，由于接触面积很大，迅速把凝结水加热到除氧器压力下的饱和温度。

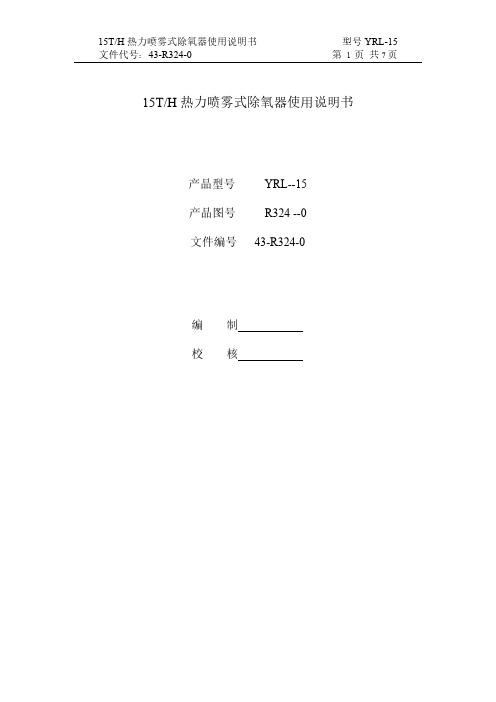

15T/H热力喷雾式除氧器使用说明书产品型号YRL--15产品图号R324 --0文件编号43-R324-0编制校核一.简介锅炉给水虽经软化或除盐等方法处理,使锅炉受热面不结水垢,但水中仍然含有氧和二氧化碳等其它气体,其中氧是一种主要的去极化剂,它的存在将促使锅炉设备及热力系统金属面产生腐蚀.这种腐蚀通常是局部性溃疡腐蚀,严重时使锅炉设备产生穿孔，从而影响锅炉设备及热力系统运行的安全性和使用寿命.为了确保锅炉安全经济运行，国家标准局颁发的GB1576—85《低压锅炉水质标准》中明确规定，锅炉额定蒸发量大于2T/H均要除氧。

本装置为15T/H低压锅炉配套用的大气式热力喷雾式除氧器。

它具有下列优点：1、本装置不仅能除去溶解氧并能去除水中的游离的CO2、NH3、H2S等腐蚀性气体；2、经除氧的水中不会增加含盐量及其它杂质；3、它与其它除氧方法比较还具有稳定可靠。

运行操作方便易控制。

二、工作原理根据气体溶解定律（亨利定律）得知，水中溶解的氧等气体与其在液面上的分压力成正比（同时与水的温度有关），气体在水中的溶解度为：b=kp/p。

式中：b－气体的溶解度，mg/lk－气体的溶解常数，mg/lp－某气体的分压力，MPaP。

－水面上各气体的总压力，Mpa。

15T/H热力喷雾式除氧器使用说明书型号YRL-15文件代号：43-R324-0 第 3 页共7页在热力除氧中P。

＝P蒸汽＋P O2＋P CO2＋…由此可见，在一定压力下，提高水温，氧气在水中的溶解度降低；减小水面上氧气的分压力，促使水中氧气不断逸出。

当水温达到对应压力下的饱和温度时，水面上的总压力等于蒸汽压力，氧气的分压力等于零，则氧气在水中的溶解度降为零。

本除氧设备装置就是根据此原理,将水加热到104℃,使溶解气体从水中逸出。

给水由除氧头进水管进入经喷嘴雾化成细小水滴,受除氧头下部进入的蒸汽加热,使其达到在相应压力下的饱和温度,去除大部分溶解气体,再下落到拉西环不锈钢填料层达到除氧的目的。

化学除氧器 Hessen was revised in January 2021
化学除氧器
钠离子交换器处理后的软化水，和计量泵送出的亚硫酸钠溶液混合后，自上而下进入催化反应器中。

与罐内填料中的催化剂发生快速彻底的化学催化除氧反应。

软水中的溶解氧即被除去。

●常温除氧无需加热，能耗低，占地面积小。

●填料无板结，反洗频率低，省水节能。

●自动控制，除氧效果稳定可靠，出水余氧≤L，符合国家锅炉用水标准（热水、压力《蒸汽锅炉进水余氧《 mg/L，压力〉 MPa蒸汽锅炉进水余氧《 mg/L ）。

序号规格型号
控制器口径
（英寸）
设备产水量
（吨/小时）
工作压力
(Mpa)
罐体尺寸
直径*高度
安装空间
长*宽*高
1 NHY0
2 1 2 ?
?
?
～
300×16501000×600×2500
2 NHY04 1 4 400×18001200×800×3000
3 NHY06 6 500×18001400×800×3000
4 NHY08 8 500×20001400×800×3000
5 NHY10 10 600×20001800×1000×3000
6 NHY16 2 16 750×20002400×1200×3500
7 NHY20 2 20 900×22002400×1500×3500。

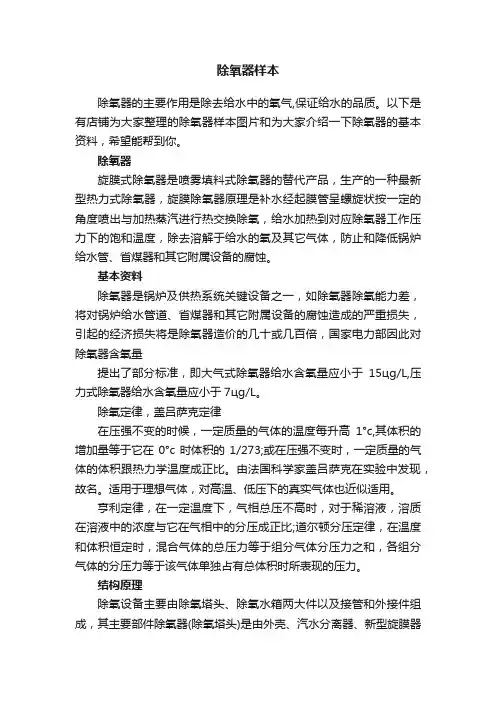

除氧器样本除氧器的主要作用是除去给水中的氧气,保证给水的品质。

以下是有店铺为大家整理的除氧器样本图片和为大家介绍一下除氧器的基本资料，希望能帮到你。

除氧器旋膜式除氧器是喷雾填料式除氧器的替代产品，生产的一种最新型热力式除氧器，旋膜除氧器原理是补水经起膜管呈螺旋状按一定的角度喷出与加热蒸汽进行热交换除氧，给水加热到对应除氧器工作压力下的饱和温度，除去溶解于给水的氧及其它气体，防止和降低锅炉给水管、省煤器和其它附属设备的腐蚀。

基本资料除氧器是锅炉及供热系统关键设备之一，如除氧器除氧能力差，将对锅炉给水管道、省煤器和其它附属设备的腐蚀造成的严重损失，引起的经济损失将是除氧器造价的几十或几百倍，国家电力部因此对除氧器含氧量提出了部分标准，即大气式除氧器给水含氧量应小于15цɡ/L,压力式除氧器给水含氧量应小于7цɡ/L。

除氧定律，盖吕萨克定律在压强不变的时候，一定质量的气体的温度每升高1°c,其体积的增加量等于它在0°c时体积的1/273;或在压强不变时，一定质量的气体的体积跟热力学温度成正比。

由法国科学家盖吕萨克在实验中发现，故名。

适用于理想气体，对高温、低压下的真实气体也近似适用。

亨利定律，在一定温度下，气相总压不高时，对于稀溶液，溶质在溶液中的浓度与它在气相中的分压成正比;道尔顿分压定律，在温度和体积恒定时，混合气体的总压力等于组分气体分压力之和，各组分气体的分压力等于该气体单独占有总体积时所表现的压力。

结构原理除氧设备主要由除氧塔头、除氧水箱两大件以及接管和外接件组成，其主要部件除氧器(除氧塔头)是由外壳、汽水分离器、新型旋膜器(起膜管)、淋水篦子、蓄热填料液汽网等部件组成.下面向您着重介绍除氧塔头的结构原理.1.外壳：是由筒身和冲压椭圆形封头焊制成.，中、小低压除氧器配有一对法兰联接上下部，供装配和检修时使用，高压除氧器留配有供检修的人孔.2. 汽水分离器：该种装置取代了原老式除氧器内草帽锥形式结构设计，使除氧器消除了排汽带水现象。
