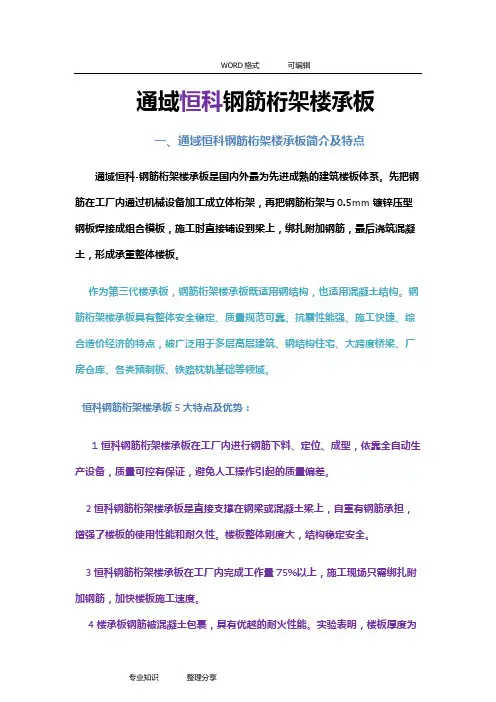

通域恒科钢筋桁架楼承板一、通域恒科钢筋桁架楼承板简介及特点通域恒科-钢筋桁架楼承板是国内外最为先进成熟的建筑楼板体系。

先把钢筋在工厂内通过机械设备加工成立体桁架，再把钢筋桁架与0.5mm镀锌压型钢板焊接成组合模板，施工时直接铺设到梁上，绑扎附加钢筋，最后浇筑混凝土，形成承重整体楼板。

作为第三代楼承板，钢筋桁架楼承板既适用钢结构，也适用混凝土结构。

钢筋桁架楼承板具有整体安全稳定、质量规范可靠、抗震性能强、施工快捷、综合造价经济的特点，被广泛用于多层高层建筑、钢结构住宅、大跨度桥梁、厂房仓库、各类预制板、铁路枕轨基础等领域。

恒科钢筋桁架楼承板5大特点及优势：1恒科钢筋桁架楼承板在工厂内进行钢筋下料、定位、成型，依靠全自动生产设备，质量可控有保证，避免人工操作引起的质量偏差。

2恒科钢筋桁架楼承板是直接支撑在钢梁或混凝土梁上，自重有钢筋承担，增强了楼板的使用性能和耐久性。

楼板整体刚度大，结构稳定安全。

3恒科钢筋桁架楼承板在工厂内完成工作量75%以上，施工现场只需绑扎附加钢筋，加快楼板施工速度。

4楼承板钢筋被混凝土包裹，具有优越的耐火性能。

实验表明，楼板厚度为100mm厚（对应的钢筋桁架高度为70mm）时，耐火时限为1.68小时，镀锌钢板无需防火保护。

5恒科钢筋桁架楼承板施工省略了搭拆支架和支模工序，减少了现场钢筋绑扎工作量70%左右，降低材料损耗及人工费用，节约造价投资。

产品参数图解：二、钢筋桁架楼承板执行国家规范JG/T368-20121、钢筋桁架楼承板常用钢筋规格组合编号2、钢筋桁架楼承板常用型号及技术参数3、钢筋桁架楼承板结构尺寸的允许偏差三、恒科钢筋桁架楼承板规格型号φR8/φR4/φR 6或8/φR 4/6φR8/φR4.5/φR 6或8/φR 4.5/6φR8/φR4/φR 8或8/φR 4/8φR8/φR4.5/φR 8或8/φR 4.5/8φR8/φR5/φR 8或8/φR 5/8φR8/φR5.5/φR 8或8/φR 5.5/8φR10/φR4.5/φR 8或10/φR 4.5/8φR10/φR5/φR 8或10/φR 5/8φR10/φR5.5/φR 8或10/φR 5.5/8φR10/φR6/φR 8或10/φR 6/8φR10/φR4.5/φR 10或10/φR 4.5/10φR10/φR5/φR 10或10/φR 5/10或10/φR 5.5/10φR10/φR6/φR 10或10/φR 6/10φR10/φR6/φR 10或10/φR 6/10φR10/φR6.5/φR 10或10/φR 6.5/10φR10/φR7/φR 10或10/φR 7/10φR10/φR7.5/φR 10或10/φR 7.5/10φR12/φR4.5/φR 8或12/φR 4.5/8φR12/φR5/φR 8或12/φR 5/8φR12/φR5.5/φR 8或12/φR 5.5/8φR12/φR6/φR 8或12/φR 6/8φR12/φR4.5/φR 10或12/φR 4.5/10四、恒科钢筋桁架楼承板施工方案1.1 总则1.1.1 适用范围适用于钢筋桁架楼承板在钢结构工程中的施工。

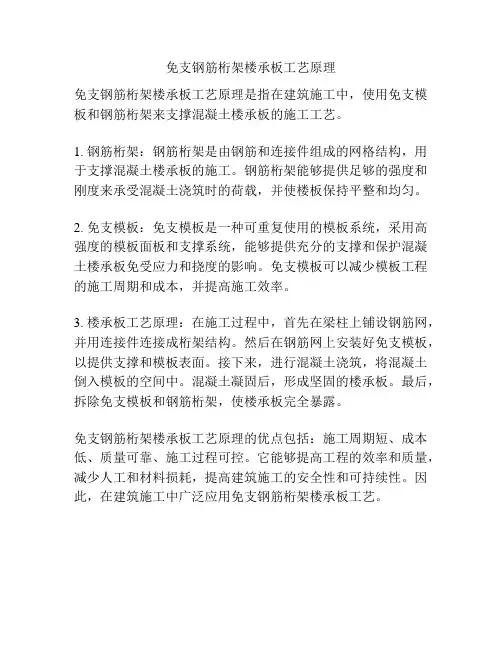

免支钢筋桁架楼承板工艺原理
免支钢筋桁架楼承板工艺原理是指在建筑施工中，使用免支模板和钢筋桁架来支撑混凝土楼承板的施工工艺。

1. 钢筋桁架：钢筋桁架是由钢筋和连接件组成的网格结构，用于支撑混凝土楼承板的施工。

钢筋桁架能够提供足够的强度和刚度来承受混凝土浇筑时的荷载，并使楼板保持平整和均匀。

2. 免支模板：免支模板是一种可重复使用的模板系统，采用高强度的模板面板和支撑系统，能够提供充分的支撑和保护混凝土楼承板免受应力和挠度的影响。

免支模板可以减少模板工程的施工周期和成本，并提高施工效率。

3. 楼承板工艺原理：在施工过程中，首先在梁柱上铺设钢筋网，并用连接件连接成桁架结构。

然后在钢筋网上安装好免支模板，以提供支撑和模板表面。

接下来，进行混凝土浇筑，将混凝土倒入模板的空间中。

混凝土凝固后，形成坚固的楼承板。

最后，拆除免支模板和钢筋桁架，使楼承板完全暴露。

免支钢筋桁架楼承板工艺原理的优点包括：施工周期短、成本低、质量可靠、施工过程可控。

它能够提高工程的效率和质量，减少人工和材料损耗，提高建筑施工的安全性和可持续性。

因此，在建筑施工中广泛应用免支钢筋桁架楼承板工艺。

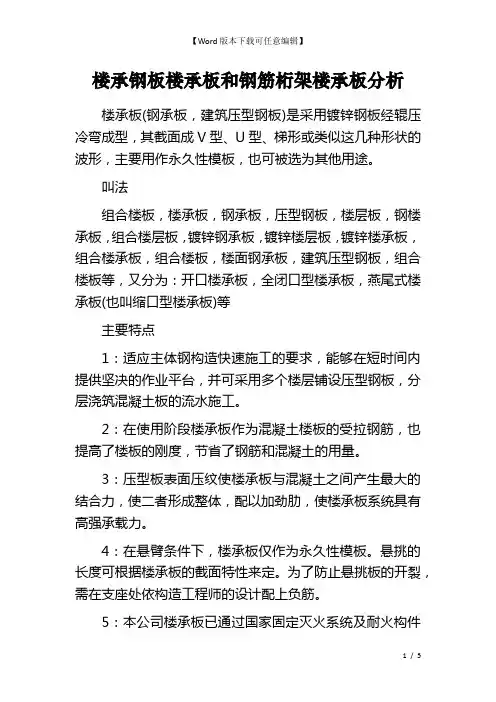

楼承钢板楼承板和钢筋桁架楼承板分析楼承板(钢承板，建筑压型钢板)是采用镀锌钢板经辊压冷弯成型，其截面成V型、U型、梯形或类似这几种形状的波形，主要用作永久性模板，也可被选为其他用途。

叫法组合楼板，楼承板，钢承板，压型钢板，楼层板，钢楼承板，组合楼层板，镀锌钢承板，镀锌楼层板，镀锌楼承板，组合楼承板，组合楼板，楼面钢承板，建筑压型钢板，组合楼板等，又分为：开口楼承板，全闭口型楼承板，燕尾式楼承板(也叫缩口型楼承板)等主要特点1：适应主体钢构造快速施工的要求，能够在短时间内提供坚决的作业平台，并可采用多个楼层铺设压型钢板，分层浇筑混凝土板的流水施工。

2：在使用阶段楼承板作为混凝土楼板的受拉钢筋，也提高了楼板的刚度，节省了钢筋和混凝土的用量。

3：压型板表面压纹使楼承板与混凝土之间产生最大的结合力，使二者形成整体，配以加劲肋，使楼承板系统具有高强承载力。

4：在悬臂条件下，楼承板仅作为永久性模板。

悬挑的长度可根据楼承板的截面特性来定。

为了防止悬挑板的开裂，需在支座处依构造工程师的设计配上负筋。

5：本公司楼承板已通过国家固定灭火系统及耐火构件质量检测中心的耐火极限检测，作为组合楼承板无需防火喷涂，因此大大降低了工程造价。

产品应用产品广泛用于电厂、电力设备公司、汽车展厅、钢构造厂房、水泥库房、钢构造办公室、机场候机楼、火车站、体育场馆、音乐厅、大剧院、大型超市、物流中心、奥运场馆体育场馆等钢构造建筑。

产品测试a、动态加载测试，合格的楼承板需经过若干组动态加载测试，得出复合板的剪切-粘结系数，试验出该楼承板与混凝土结合能力，得出其在大跨度上承受的设计荷载。

b、耐火测试，利用3组楼板在耐火实验室做了1.5小时、2小时及3小时的加载耐火测试，同时测量楼板内的温度分布，试验出该楼承板是否到达隔热要求，在耐火阶段的正弯矩抵抗能力如何。

楼承板的构造与使用方法楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高51mm~76mm.工程楼面楼承板与钢筋混凝土构造共同作用，系复合构造。

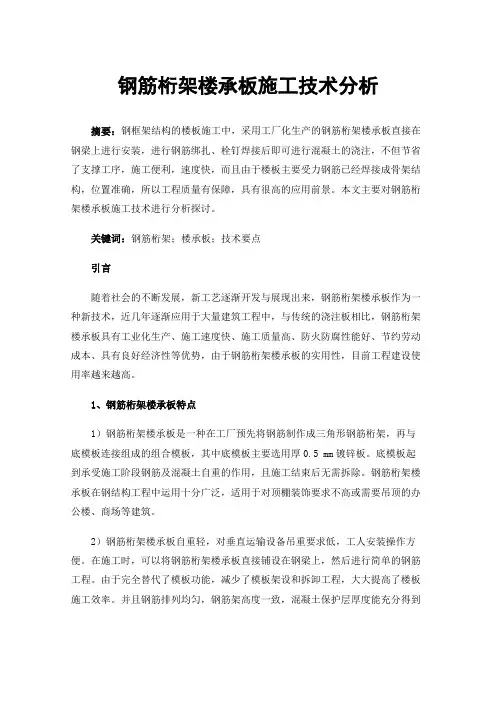

钢筋桁架楼承板施工技术分析摘要：钢框架结构的楼板施工中，采用工厂化生产的钢筋桁架楼承板直接在钢梁上进行安装，进行钢筋绑扎、栓钉焊接后即可进行混凝土的浇注，不但节省了支撑工序，施工便利，速度快，而且由于楼板主要受力钢筋已经焊接成骨架结构，位置准确，所以工程质量有保障，具有很高的应用前景。

本文主要对钢筋桁架楼承板施工技术进行分析探讨。

关键词：钢筋桁架；楼承板；技术要点引言随着社会的不断发展，新工艺逐渐开发与展现出来，钢筋桁架楼承板作为一种新技术，近几年逐渐应用于大量建筑工程中，与传统的浇注板相比，钢筋桁架楼承板具有工业化生产、施工速度快、施工质量高、防火防腐性能好、节约劳动成本、具有良好经济性等优势，由于钢筋桁架楼承板的实用性，目前工程建设使用率越来越高。

1、钢筋桁架楼承板特点1）钢筋桁架楼承板是一种在工厂预先将钢筋制作成三角形钢筋桁架，再与底模板连接组成的组合模板，其中底模板主要选用厚0.5 mm镀锌板。

底模板起到承受施工阶段钢筋及混凝土自重的作用，且施工结束后无需拆除。

钢筋桁架楼承板在钢结构工程中运用十分广泛，适用于对顶棚装饰要求不高或需要吊顶的办公楼、商场等建筑。

2）钢筋桁架楼承板自重轻，对垂直运输设备吊重要求低，工人安装操作方便。

在施工时，可以将钢筋桁架楼承板直接铺设在钢梁上，然后进行简单的钢筋工程。

由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。

并且钢筋排列均匀，钢筋架高度一致，混凝土保护层厚度能充分得到保证，具有现浇板整体刚度大、抗震性能好、抗冲击性能好、防水性能好等众多优点。

2、钢筋桁架楼承板施工技术要点2.1支撑体系横梁布置1）采用40mm×80mm×2.5mm(Q235)矩形钢管单方向布置水平支撑。

2）凡板跨度(净跨)＜2000mm，则布置2根横梁，横梁与板跨垂直布置，并至相对梁侧边。

3）凡板跨度(净跨)2000mm≤L≤4000mm，则布置3根横梁，横梁与板跨垂直布置，并放至相对梁侧边。

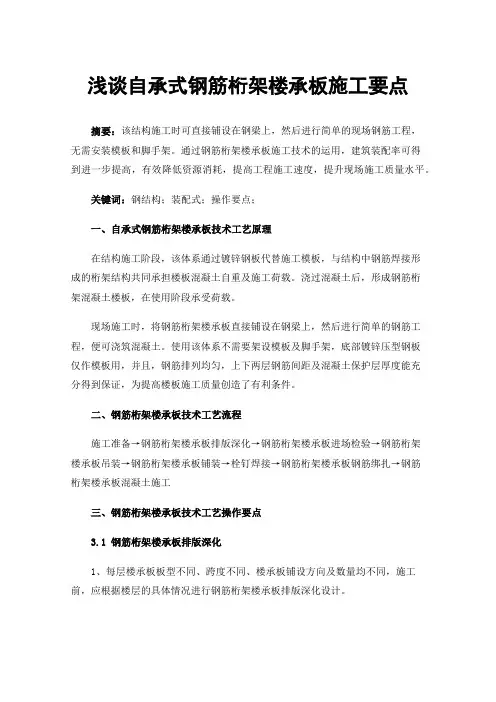

浅谈自承式钢筋桁架楼承板施工要点摘要：该结构施工时可直接铺设在钢梁上，然后进行简单的现场钢筋工程，无需安装模板和脚手架。

通过钢筋桁架楼承板施工技术的运用，建筑装配率可得到进一步提高，有效降低资源消耗，提高工程施工速度，提升现场施工质量水平。

关键词：钢结构；装配式；操作要点；一、自承式钢筋桁架楼承板技术工艺原理在结构施工阶段，该体系通过镀锌钢板代替施工模板，与结构中钢筋焊接形成的桁架结构共同承担楼板混凝土自重及施工荷载。

浇过混凝土后，形成钢筋桁架混凝土楼板，在使用阶段承受荷载。

现场施工时，将钢筋桁架楼承板直接铺设在钢梁上，然后进行简单的钢筋工程，便可浇筑混凝土。

使用该体系不需要架设模板及脚手架，底部镀锌压型钢板仅作模板用，并且，钢筋排列均匀，上下两层钢筋间距及混凝土保护层厚度能充分得到保证，为提高楼板施工质量创造了有利条件。

二、钢筋桁架楼承板技术工艺流程施工准备→钢筋桁架楼承板排版深化→钢筋桁架楼承板进场检验→钢筋桁架楼承板吊装→钢筋桁架楼承板铺装→栓钉焊接→钢筋桁架楼承板钢筋绑扎→钢筋桁架楼承板混凝土施工三、钢筋桁架楼承板技术工艺操作要点3.1 钢筋桁架楼承板排版深化1、每层楼承板板型不同、跨度不同、楼承板铺设方向及数量均不同，施工前，应根据楼层的具体情况进行钢筋桁架楼承板排版深化设计。

2、排版设计时应准确表示钢筋桁架楼承板和钢柱、主梁、次梁的关系，确定定位轴线与钢筋桁架楼承板的起点、终点、排版方向、纵横向的搭接方式、板边倾斜方向以及钢筋桁架楼承板的具体数量，同时还应包括楼承板中间节点、封边节点、高低跨节点、与混凝土结构交界点、遇竖向结构节点和开洞处节点等。

3.2 钢筋桁架楼承板进场检验钢筋桁架楼承板是工厂集中加工，原材料由厂家购买，加之楼承板的规格型号多，材料需按材料计划逐层进场，每层作为一个检验批检验，进场检验主要进行以下项目的验收。

1、主要检查项目：桁架高度、上弦钢筋直径、下弦钢筋直径、腹杆钢筋等。

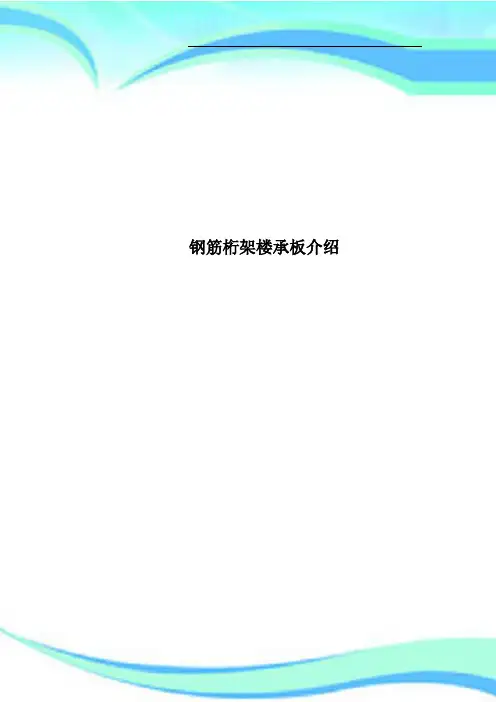

钢筋桁架楼承板介绍————————————————————————————————作者：————————————————————————————————日期：ﻩ钢筋桁架楼承板钢筋桁架楼承板各方面简介:１.材料、板型、有效宽度、展开宽度、钢板利用率、最小厚度、防腐年限1.1.材料:镀锌冷轧钢板,双面镀锌量不低于12０g/ｍ2，厚度不低于0.5ｍｍ,屈服强度不低于2６0Pa。

1．2.板型：钢筋桁架楼承板属于钢结构配套楼承板,与普通的非组合压型钢板及组合压型钢板的板型有较大区别,是将混凝土楼板中的受力钢筋在工厂中加工成钢筋桁架,然后再与压型钢板电阻点焊为一体的钢楼承板产品。

钢筋桁架采用高频电阻点焊组合,形成结构稳定的三角桁架，底部压型钢板板肋明显减小,只有2毫米，几乎等于平板。

1．3.有效宽度、展开宽度、钢板利用率钢筋桁架楼承板肋高(ｍm）桁架高度范围(mm)有效宽度（mm）展开宽度(mm）利用率（％)TRＵSS ＤUCK(TD) 2 70～2７0 57６600 ９6%1.４．最小楼板厚度钢筋桁架楼承板在最小厚度100ｍｍ且无刷涂防火涂料时，耐火时限为1.6８小时，满足楼板防火要求。

1．5.防腐年限钢筋桁架楼承板的防腐性能与传统现浇混凝土楼板等同，满足设计使用年限要求。

底部镀锌钢板不参与底部受力，不影响防腐年限。

相反,镀锌钢板具有一定的防腐蚀性能，对底部混凝土起到保护作用，防腐蚀年限优于传统的现浇混凝土楼板。

2.受力特点及计算2.1.受力特点2．１.1.作为最新一代钢楼承板,其受力模式更为合理,不再单纯依靠钢板提供施工阶段强度及刚度。

２.１.2.其施工阶段强度和刚度由受力更为合理的钢筋桁架提供。

２．1.3.在使用阶段,由钢筋桁架和混凝土一起共同工作。

2．1.4.镀锌底板仅作施工阶段模板作用，不考虑结构受力，但在正常的使用情况下,钢板的存在增加了楼板的刚度,改善了楼板下部混凝土的受力性能。

２.2.选型计算2.2．１．钢筋桁架混凝土楼板根据工程情况可设计为单向板,也可设计为双向板，而不必遵守楼板长边与短边的长度比例关系,但设计为单向板时，在长边方向应布置足够数量的构造钢筋。

钢结构构件工厂产业化生产大大缩短了工程工期。

多高层钢结构的迅猛发展对工程工期提出了更高的要求，而楼板的施工方法是影响工期的重要因素。

钢筋桁架模板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合模板。

施工阶段，能够承受混凝土自重及施工荷载；使用阶段，钢筋桁架与混凝土协同工作，承受使用荷载。

概况钢筋桁架模板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合模板。

根据底部模板的不同，钢筋桁架模板可分为A、B两种类型。

A 型钢筋桁架模板是将钢筋桁架与镀锌钢板在工厂焊接成一体，然后运输到施工现场安装；B 型钢筋桁架模板则是将钢筋桁架与竹胶板等模板在施工现场组装后起吊安装。

钢筋桁架楼承板组成示意图A 型钢筋桁架模板横剖面图A 型钢筋桁架模板纵剖面图B型钢筋桁架模板横剖面图B 型钢筋桁架模板纵剖面图受力特点普通现浇钢筋混凝土楼板，施工阶段因下部支模故基本没有挠度，待混凝土达到一定强度后拆模，在自重作用下，楼板下挠，板底混凝土产生拉力、甚至出现裂缝。

而钢筋桁架模板根据是否设临时支撑分为两种情况：1. 设临时支撑时，与普通现浇混凝土楼板基本相同。

2. 不设临时支撑时，在混凝土结硬前，楼板强度和刚度即钢筋桁架的强度和刚度，钢筋桁架模板自重、混凝土重量及施工荷载全由钢筋桁架承受。

混凝土结硬是在钢筋桁架模板变形下进行的，所以楼板自重不会使板底混凝土产生拉力，在除楼板自重以外的永久荷载及楼面活荷载作用下，板底混凝土才产生拉力。

这样，楼板开裂延迟，楼板的刚度比普通现浇混凝土楼板大。

在使用阶段，钢筋桁架上下弦钢筋与混凝土一起共同工作，此楼板与钢筋混凝土叠合式楼板具有相同的受力性能，虽然受拉钢筋应力超前，但其承载力与普通钢筋混凝土楼板相同。

采用压型钢板做底模时，钢板仅0.5mm 厚，计算楼板承载力及挠度时不考虑其作用，故底部无需做防火处理。

但在正常使用情况下，钢板的存在改善了楼板下部混凝土的受力性能，增加了楼板的刚度。

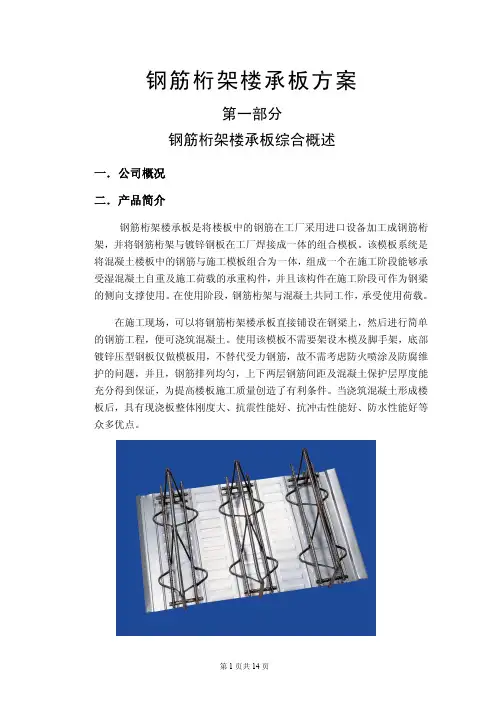

钢筋桁架楼承板方案第一部分钢筋桁架楼承板综合概述一．公司概况二．产品简介钢筋桁架楼承板是将楼板中的钢筋在工厂采用进口设备加工成钢筋桁架，并将钢筋桁架与镀锌钢板在工厂焊接成一体的组合模板。

该模板系统是将混凝土楼板中的钢筋与施工模板组合为一体，组成一个在施工阶段能够承受湿混凝土自重及施工荷载的承重构件，并且该构件在施工阶段可作为钢梁的侧向支撑使用。

在使用阶段，钢筋桁架与混凝土共同工作，承受使用荷载。

在施工现场，可以将钢筋桁架楼承板直接铺设在钢梁上，然后进行简单的钢筋工程，便可浇筑混凝土。

使用该模板不需要架设木模及脚手架，底部镀锌压型钢板仅做模板用，不替代受力钢筋，故不需考虑防火喷涂及防腐维护的问题，并且，钢筋排列均匀，上下两层钢筋间距及混凝土保护层厚度能充分得到保证，为提高楼板施工质量创造了有利条件。

当浇筑混凝土形成楼板后，具有现浇板整体刚度大、抗震性能好、抗冲击性能好、防水性能好等众多优点。

产品实物照片钢筋桁架 －－提供楼板施工阶段的刚度－－代替楼板使用阶段的受力钢筋－－设计遵循《钢结构设计规范》－－钢筋直径可调，桁架高度可调压型钢板 －－作为楼板施工阶段的模板－－在楼板使用阶段不参与受力，属非组合楼板类型－－设计遵循《钢－混凝土组合楼盖结构设计与施工规程》－－厚度为0.5mm，板型利用率为93%三、钢筋桁架楼承板材料1、钢筋：钢筋桁架楼承板上、下弦钢筋采用成盘供应的热轧带肋钢筋HRB400或冷轧带肋钢筋CRB550级；腹杆采用成盘供应的冷轧光圆钢筋550级或650级；桁架支座钢筋用热轧钢筋HPB235或HPB335。

钢筋强度设计标准值fyk按表1.1采用。

2钢筋抗拉强度设计值fy 和fy’按表1.2选用。

2钢筋弹性模量E按表1.3采用。

S钢筋弹性模量（х105N/mm2） 表1.3种类 ESHRB235（Q235） 2.1热轧钢筋HRB335（20MnSi） 2.0HRB400（20MnSiV、20MnTi、20MnSi） 2.0550级 1.9冷轧钢筋650级 1.92、镀锌钢板：钢筋桁架楼承板底模采用镀锌钢板，厚度为0.5mm，双面镀锌量不小于120g/m2，或者厚度为0.8mm，双面镀锌量不小于180g/m2。

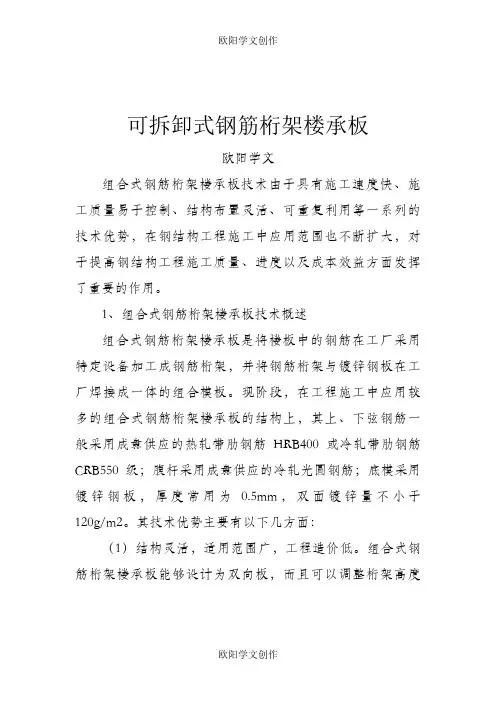

可拆卸式钢筋桁架楼承板欧阳学文组合式钢筋桁架楼承板技术由于具有施工速度快、施工质量易于控制、结构布置灵活、可重复利用等一系列的技术优势，在钢结构工程施工中应用范围也不断扩大，对于提高钢结构工程施工质量、进度以及成本效益方面发挥了重要的作用。

1、组合式钢筋桁架楼承板技术概述组合式钢筋桁架楼承板是将楼板中的钢筋在工厂采用特定设备加工成钢筋桁架，并将钢筋桁架与镀锌钢板在工厂焊接成一体的组合模板。

现阶段，在工程施工中应用较多的组合式钢筋桁架楼承板的结构上，其上、下弦钢筋一般采用成盘供应的热轧带肋钢筋HRB400或冷轧带肋钢筋CRB550级；腹杆采用成盘供应的冷轧光圆钢筋；底模采用镀锌钢板，厚度常用为0.5mm，双面镀锌量不小于120g/m2。

其技术优势主要有以下几方面：（1）结构灵活，适用范围广，工程造价低。

组合式钢筋桁架楼承板能够设计为双向板，而且可以调整桁架高度与钢筋直径，因此桁架受力模式合理，选材经济，非常适用于跨度较大的楼板。

（2）施工作业灵活便捷。

相比于钢筋混凝土楼板，组合式钢筋桁架楼承板施工更加便捷，现场钢筋绑扎量减少了60%～70%，同时由于桁架受力模式合理，可以提供更大的楼承板刚度，大大减少或无需施工用临时支撑安全。

此外，组合式钢筋桁架楼承板在力学性能、楼板抗裂性能、耐火性能上技术优势也非常明显。

（3）技术安全可靠。

组合式钢筋桁架楼承板由于钢筋排列均匀，因此上下层钢筋间距及混凝土保护层厚度有可靠保证。

而且楼板的双向刚度接近，有利于提高建筑物抗震能力。

（4）可重复利用。

组合式钢筋桁架楼承板由于桁架钢筋与底部模板（镀锌钢板）通过连接件将两者连成一整体，在主体结构成型且钢筋混凝土达到强度后，将底部模板拆除以便重复利用，达到可以重复周转利用的效果。

2、工程项目概况钢筋桁架楼承板的底模板为0.5 mm厚镀锌钢板，与钢筋桁架焊接在一起。

钢筋桁架楼承板由于受力钢筋直接在工厂加工完成，与压型钢板一起组成几何不变体的稳定三角形结构，所以能提供足够的强度满足施工阶段的受力要求，压型钢板厚度和板肋也可以大大减小，同时由于楼板配筋全部在工厂内完成，可以大大减少了现场钢筋施工作业量。

钢筋桁架楼承板钢筋桁架楼承板各方面简介：1.材料、板型、有效宽度、展开宽度、钢板利用率、最小厚度、防腐年限1.1.材料：镀锌冷轧钢板，双面镀锌量不低于120g/m2，厚度不低于0.5mm，屈服强度不低于260Pa。

1.2.板型：钢筋桁架楼承板属于钢结构配套楼承板，与普通的非组合压型钢板及组合压型钢板的板型有较大区别，是将混凝土楼板中的受力钢筋在工厂中加工成钢筋桁架，然后再与压型钢板电阻点焊为一体的钢楼承板产品。

钢筋桁架采用高频电阻点焊组合，形成结构稳定的三角桁架，底部压型钢板板肋明显减小，只有2毫米，几乎等于平板。

1.3.有效宽度、展开宽度、钢板利用率1.4.最小楼板厚度钢筋桁架楼承板在最小厚度100mm且无刷涂防火涂料时，耐火时限为1.68小时，满足楼板防火要求。

1.5.防腐年限钢筋桁架楼承板的防腐性能与传统现浇混凝土楼板等同，满足设计使用年限要求。

底部镀锌钢板不参与底部受力，不影响防腐年限。

相反，镀锌钢板具有一定的防腐蚀性能，对底部混凝土起到保护作用，防腐蚀年限优于传统的现浇混凝土楼板。

2.受力特点及计算2.1.受力特点2.1.1.作为最新一代钢楼承板，其受力模式更为合理，不再单纯依靠钢板提供施工阶段强度及刚度。

2.1.2.其施工阶段强度和刚度由受力更为合理的钢筋桁架提供。

2.1.3.在使用阶段，由钢筋桁架和混凝土一起共同工作。

2.1.4.镀锌底板仅作施工阶段模板作用，不考虑结构受力，但在正常的使用情况下，钢板的存在增加了楼板的刚度，改善了楼板下部混凝土的受力性能。

2.2.选型计算2.2.1.钢筋桁架混凝土楼板根据工程情况可设计为单向板，也可设计为双向板，而不必遵守楼板长边与短边的长度比例关系，但设计为单向板时，在长边方向应布置足够数量的构造钢筋。

2.2.2.在混凝土楼板从浇筑混凝土到达到设计强度的过程中，进行施工和使用两个阶段的计算。

2.2.3.施工阶段进行上下弦钢筋的强度验算，受压弦杆和腹杆的稳定性验算，钢筋桁架的挠度验算三部分。

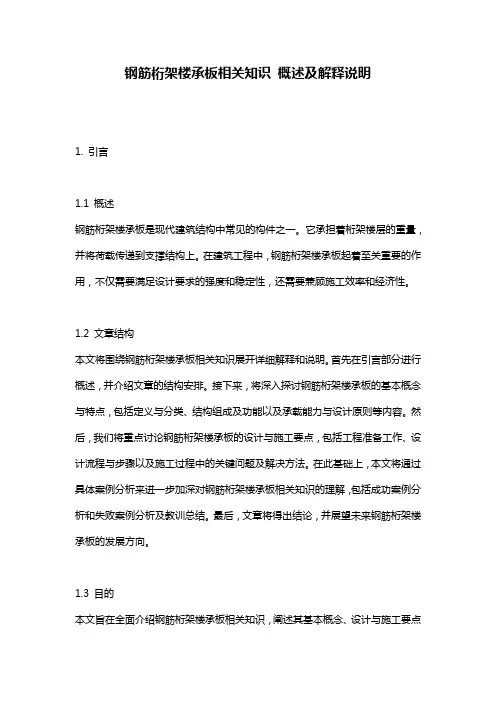

钢筋桁架楼承板相关知识概述及解释说明1. 引言1.1 概述钢筋桁架楼承板是现代建筑结构中常见的构件之一。

它承担着桁架楼层的重量，并将荷载传递到支撑结构上。

在建筑工程中，钢筋桁架楼承板起着至关重要的作用，不仅需要满足设计要求的强度和稳定性，还需要兼顾施工效率和经济性。

1.2 文章结构本文将围绕钢筋桁架楼承板相关知识展开详细解释和说明。

首先在引言部分进行概述，并介绍文章的结构安排。

接下来，将深入探讨钢筋桁架楼承板的基本概念与特点，包括定义与分类、结构组成及功能以及承载能力与设计原则等内容。

然后，我们将重点讨论钢筋桁架楼承板的设计与施工要点，包括工程准备工作、设计流程与步骤以及施工过程中的关键问题及解决方法。

在此基础上，本文将通过具体案例分析来进一步加深对钢筋桁架楼承板相关知识的理解，包括成功案例分析和失败案例分析及教训总结。

最后，文章将得出结论，并展望未来钢筋桁架楼承板的发展方向。

1.3 目的本文旨在全面介绍钢筋桁架楼承板相关知识，阐述其基本概念、设计与施工要点以及实际应用中的注意事项。

通过对成功案例和失败案例的分析，为读者提供一个深入了解和掌握钢筋桁架楼承板的机会。

同时，本文也希望能够激发读者对于该领域研究和技术创新的兴趣，促进钢筋桁架楼承板在建筑工程中的更好应用和发展。

2. 钢筋桁架楼承板基本概念与特点2.1 定义与分类钢筋桁架楼承板，是指作为楼层结构主体的钢筋混凝土平板，通常位于各个楼层之间。

它由钢筋和混凝土组成，通过连接件固定在支撑梁上，承受着楼层荷载并将其传递到支撑墙或柱子上。

根据结构形式和使用范围的不同，钢筋桁架楼承板可以分为多种类型，如悬挑承板、实心承板、空心薄板等。

2.2 结构组成及功能钢筋桁架楼承板由两部分组成：一是钢筋骨架，通常由纵向主梁和横向副梁组成；二是混凝土面层，覆盖在钢筋骨架上，并起到保护钢筋不受氧化腐蚀及提高整体刚度的作用。

其功能主要有以下几点：1）承载功能：作为楼层结构的重要组成部分，承担着上方荷载的传递和分布，将荷载引导到垂直结构上，为楼层提供支撑。

钢筋桁架楼承板施工技术分析摘要：在数十年的改革开放历程中，我国建筑与社会经济一直以相辅相成的状态向前发展，从而促进了民众生活的普遍改善，与之前的建筑工程相比较，现代化建筑工程规模越来越大，而且不论是在施工技术工艺还是施工材料等方面，都有了很大变化，钢筋桁架楼承板作为一种新型建材，因为具备节能环保、施工快速及节约成本等诸多应用价值，在现代化建筑工程建设中的应用越来越广泛，而本文结合实际工程施工，详细梳理和总结钢筋桁架楼承板施工技术要点。

关键词：钢筋桁架楼；承板施工；技术分析引言目前的建筑工程，不断向大空间跨度、超高层发展，由于过去的楼承板施工方法存在施工周期长、成本高、工序繁多冗杂以及楼板结构整体性不足等问题，不仅难以保证楼板结构施工质量的可靠性，也会在一定程度上提高建筑工程造价，从而对建筑工程经济效益造成不良影响，但是在建筑工程楼板结构施工中有效应用钢筋桁架楼承板，则能够实现对以上各种问题的有效改善，深入探讨钢筋桁架楼承板吊运、安装以及混凝土浇筑等各环节的施工技术要点，有助于确保建筑工程楼板结构施工的安全有序推进。

一、工程概述某商业中心一共是由五栋大楼组成的，其中最高的一栋有17层。

总体建筑面积共计达119698.1平方米，单体建筑面积高达了34998.97平方米，另外在北地块中设计有地下室共计一层建筑面积达到了22685.09平方米。

其中基坑深度设计要求达到7.8米，最大跨度总长共计达11.55米，限高不能超过80米。

二、钢筋桁架楼承板施工案例技术要点分析（一）钢筋桁架楼承板吊运1、吊装之前的准备工作（1）为了确保施工能够安全且便捷的开展，需要在吊装之前对施工临时通道进行铺设。

（2）需要把支撑件按照设计要求安置在剪力墙和悬挑位置，保证剪力墙支模施工已经完成，钢筋工程也已经竣工。

（3）严格按照施工图纸的具体要求放基准线，基准线是钢筋桁架楼承板铺设时需要参考的。

（4）把吊装需要用到的设备工具以及材料等准备妥当，举例来说操作相关人员的劳保用品以及吊装需要用的软吊索和各种的零部件。

钢筋桁架楼承板可拆卸安装施工技术要求（一）施工一般规定(1)板敷设施工应符合《混凝土结构工程施工规范》GB50666、《混凝土结构工程施工质量验收规范》GB50204、《建筑施工模板安全技术规范》JGJ-162及相关规范的规定。
