第十七章欧姆定律（易错模拟题汇编）一、选择题（共12小题）1．（2023•重庆模拟）电器甲和乙、其电流与其两端电压关系如图所示，其中直线表示用电器乙的电流与其两端电压关系图。

下列说法正确的是（ ）A．用电器甲电阻大小为10ΩB．用电器乙电阻大小为0.1ΩC．如果把这两个用电器并联接在1.5V的电源上，干路中的电流是0.3AD．如果把这两个用电器串联接在6.5V的电源上，电路中的电流是0.25A2．（2023•常德模拟）如图，已知铝制电缆线每1米长的电阻为0.02欧（导体的材料、横截面积一定时，导全电阻与长度成正比）。

输电过程中，由于地下电缆某处短路，而导致用户停电。

为找到发生短路地点，工人在切断电源的情况下，以4节干电池串联做电源，测得电路电流为0.2安，由此可知，电缆短路处到用户的距离是（ ）A．1500米B．750米C．500米D．30米3．（2023•深圳模拟）小明设计了如图甲所示的风速仪，灯泡的额定电压为5V，其电流与电压的关系如图乙所示。

AB为粗细均匀的电阻丝，总电阻为15Ω，OP为不计电阻的金属细杆（与AB接触良好），闭合开关S，无风时OP 自然下垂，此时电流表的示数为0.2A。

下列说法正确的是（ ）A．风越大，电阻丝接入电路的电阻越大B．电流表示数越大，说明风力越大C．电源电压是6VD．若灯泡损坏，可以用一根导线替代4．（2023•南平模拟）如图所示为一握力计的电路示意图，a、b、c、d为四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力F增大时，电表的示数也增大，则（ ）A．a、b之间应接入电流表，c、d之间应接入定值电阻B．a、b之间应接入定值电阻，c、d之间应接入电流表C．a、b之间应接入电压表，c、d之间应接入定值电阻D．a、b之间应接入定值电阻，c、d之间应接入电压表5．（2023•合肥模拟）在图的电路中，电源电压保持不变，R为定值电阻。

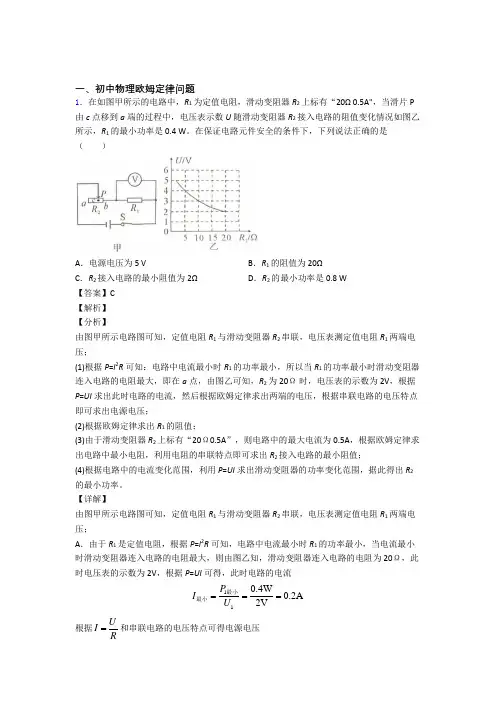

一、初中物理欧姆定律问题1．在如图甲所示的电路中，R 1为定值电阻，滑动变阻器R 2上标有“20Ω 0.5A"，当滑片P 由c 点移到a 端的过程中，电压表示数U 随滑动变阻器R 2接入电路的阻值变化情况如图乙所示，R 1的最小功率是0.4 W 。

在保证电路元件安全的条件下，下列说法正确的是（ ）A ．电源电压为5 VB ．R 1的阻值为20ΩC ．R 2接入电路的最小阻值为2ΩD ．R 2的最小功率是0.8 W【答案】C 【解析】 【分析】由图甲所示电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表测定值电阻R 1两端电压；(1)根据P =I 2R 可知：电路中电流最小时R 1的功率最小，所以当R 1的功率最小时滑动变阻器连入电路的电阻最大，即在a 点，由图乙可知，R 2为20Ω时，电压表的示数为2V ，根据P =UI 求出此时电路的电流，然后根据欧姆定律求出两端的电压，根据串联电路的电压特点即可求出电源电压；(2)根据欧姆定律求出R 1的阻值；(3)由于滑动变阻器R 2上标有“20Ω0.5A ”，则电路中的最大电流为0.5A ，根据欧姆定律求出电路中最小电阻，利用电阻的串联特点即可求出R 2接入电路的最小阻值；(4)根据电路中的电流变化范围，利用P =UI 求出滑动变阻器的功率变化范围，据此得出R 2的最小功率。

【详解】由图甲所示电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表测定值电阻R 1两端电压；A ．由于R 1是定值电阻，根据P =I 2R 可知，电路中电流最小时R 1的功率最小，当电流最小时滑动变阻器连入电路的电阻最大，则由图乙知，滑动变阻器连入电路的电阻为20Ω，此时电压表的示数为2V ，根据P =UI 可得，此时电路的电流110.4W 0.2A 2VP I U ===最小最小 根据UI R=和串联电路的电压特点可得电源电压210.2A 20Ω2V 6V U I R U =+=⨯+=最小最大故A 错误； B ．根据UI R=可得R 1的阻值 112V10Ω0.2AU R I ===最小 故B 错误；C ．由于滑动变阻器R 2上标有“20Ω0.5A ”，则电路中的最大电流为0.5A ，根据U I R=可得最小总电阻6V12Ω0.5AU R I ===最小最大 则此时滑动变阻器的最小阻值为1212Ω10Ω2ΩR R R =-=-=最小最小故C 正确；D ．由前面解答可知，电路中电流的取值范围为0.2A ∼0.5A ，滑动变阻器消耗的功率()()22222116V 10Ω0.9W 100.3W P U I U U I UI I R I I I ==-=-=⨯-⨯=--所以当0.30I -=时，即I =0.3A 时，R 2的功率最大P 最大=0.9W ；根据前面推出的变阻器消耗功率与电流的二次函数表达式作出P −I 图像，如图所示：根据图像可知，当电流最大为0.5A 时，滑动变阻器消耗的电功率最小，滑动变阻器消耗的最小电功率()22216V 0.5A 10Ω0.5A 0.5W P UI I R =-=⨯-⨯=最小最大最大故D 错误。

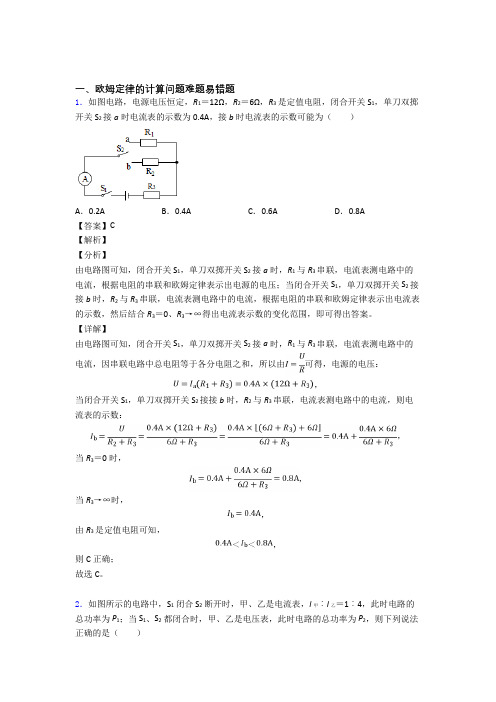

一、欧姆定律的计算问题难题易错题1．如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.4A，接b时电流表的示数可能为（）A．0.2A B．0.4A C．0.6A D．0.8A【答案】C【解析】【分析】由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压；当闭合开关S1，单刀双掷开关S2接接b时，R2与R3串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电流表的示数，然后结合R3＝0、R3→∞得出电流表示数的变化范围，即可得出答案。

【详解】由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以由可得，电源的电压：，当闭合开关S1，单刀双掷开关S2接接b时，R2与R3串联，电流表测电路中的电流，则电流表的示数：，当R3＝0时，，当R3→∞时，，由R3是定值电阻可知，，则C正确；故选C。

2．如图所示的电路中，S1闭合 S2断开时，甲、乙是电流表，I甲︰I乙＝1︰4，此时电路的总功率为P1；当 S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（）A ．电阻大小之比 R 1︰R 2＝3︰1B ．当 S 1 闭合、S 2 断开时，通过 R 1 和 R 2 电流之比为 I 1︰I 2＝3︰1C ．S 1、S 2 闭合时，甲乙电压表示数之比 U 甲︰U 乙＝3︰1D ．总功率之比 P 1︰P 2＝16︰3 【答案】BD 【解析】 【详解】由图可知，当S 1闭合、S 2断开时，甲、乙是电流表，R 1、R 2并联，甲电流表测的是R 2支路电流，乙电流表测的是干路电流，则I 甲=I 2，I 乙=I 1+I 2，由题知I 甲：I 乙=1：4，即21214I I I +=：（）：解得I 1：I 2=3：1，故B 正确；并联电路各支路两端的电压相等，即12U U U ==，根据欧姆定律可得电阻之比12211213U UR R I I I I ===：：：： 故A 错误；当S 1、S 2都闭合时，甲、乙两表都是电压表，R 1、R 2串联，甲电压表测电源的电压，乙电压表测R 2两端的电压，串联电路中电流处处相等，根据欧姆定律得，甲电压表的示数12U I R R '=+甲（）乙电压表的示数：2U IR '=乙，所以12212213343U U I R R IR R R R ''=+=+=+=甲乙：（）：（）：（）：：故C 错误；前后两次的总功率分别为22121=R P U U R + 2212U P R R =+所以2222212121212121313163U U U P P R R R R R R R R =+=+=+⨯=+：（）：（）：（）：（）：故D 正确。

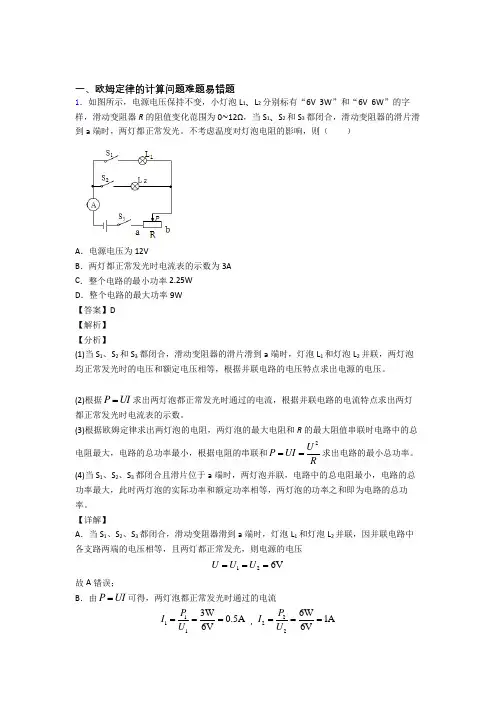

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。

不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W【答案】D【解析】【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。

(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。

(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。

(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。

【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。

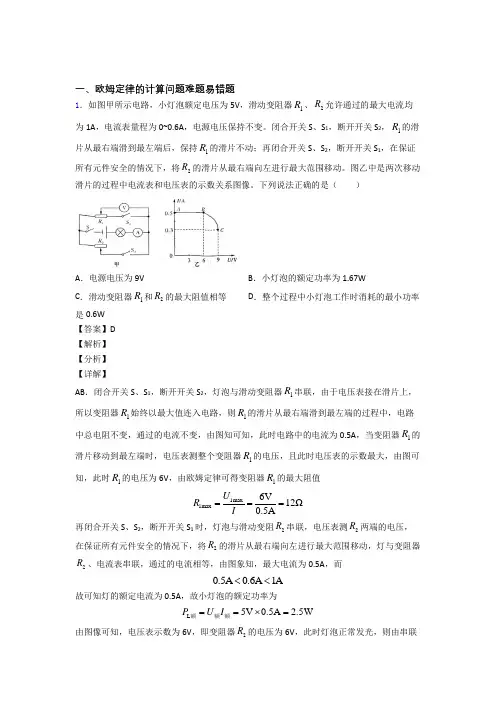

一、欧姆定律的计算问题难题易错题1．如图甲所示电路，小灯泡额定电压为5V，滑动变阻器1R、2R允许通过的最大电流均为1A，电流表量程为0~0.6A，电源电压保持不变。

闭合开关S、S1，断开开关S2，1R的滑片从最右端滑到最左端后，保持1R的滑片不动；再闭合开关S、S2，断开开关S1，在保证所有元件安全的情况下，将2R的滑片从最右端向左进行最大范围移动。

图乙中是两次移动滑片的过程中电流表和电压表的示数关系图像。

下列说法正确的是（）A．电源电压为9V B．小灯泡的额定功率为1.67WC．滑动变阻器1R和2R的最大阻值相等D．整个过程中小灯泡工作时消耗的最小功率是0.6W【答案】D【解析】【分析】【详解】AB．闭合开关S、S1，断开开关S2，灯泡与滑动变阻器1R串联，由于电压表接在滑片上，所以变阻器1R始终以最大值连入电路，则1R的滑片从最右端滑到最左端的过程中，电路中总电阻不变，通过的电流不变，由图知可知，此时电路中的电流为0.5A，当变阻器1R的滑片移动到最左端时，电压表测整个变阻器1R的电压，且此时电压表的示数最大，由图可知，此时1R的电压为6V，由欧姆定律可得变阻器1R的最大阻值1max 1max6V12Ω0.5AURI===再闭合开关S、S2，断开开关S1时，灯泡与滑动变阻2R串联，电压表测2R两端的电压，在保证所有元件安全的情况下，将2R的滑片从最右端向左进行最大范围移动，灯与变阻器2R、电流表串联，通过的电流相等，由图象知，最大电流为0.5A，而0.5A0.6A1A<<故可知灯的额定电流为0.5A，故小灯泡的额定功率为L 5V0.5A 2.5WP U I==⨯=额额额由图像可知，电压表示数为6V，即变阻器2R的电压为6V，此时灯泡正常发光，则由串联电路电压的规律，电源电压为25V6V11VU U U=+=+=额故AB错误；C．灯泡与变阻器2R串联时，滑片在最右端时，变阻器2R接入的阻值最大，其分得的电压最大，电流最小，由图像可知变阻器2R最大电压为9V，最小电流为0.3A，则变阻器2R的最大阻值为2max 2max9V30Ω0.3AURI===故C错误；D．通过灯的电流最小时，消耗的功率最小，由图像知，此时最小电流为0.3A，变阻器的电压为9V，由串联电路分压的规律知，此时灯的电压为Lmin2max 11V9V2VU U U=-=-=则小灯泡消耗的最小功率为Lmin Lmin min 2V0.3A0.6WP U I==⨯=故D正确。

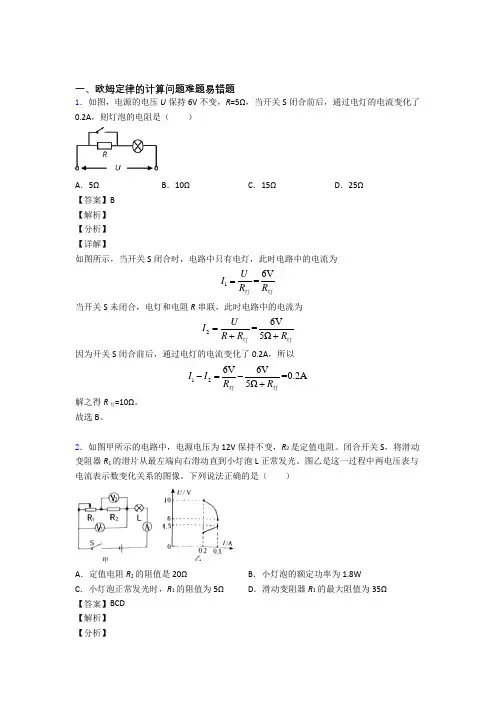

一、欧姆定律的计算问题难题易错题1．如图，电源的电压U 保持6V 不变，R =5Ω，当开关S 闭合前后，通过电灯的电流变化了0.2A ，则灯泡的电阻是（ ）A ．5ΩB ．10ΩC ．15ΩD ．25Ω【答案】B 【解析】 【分析】 【详解】如图所示，当开关S 闭合时，电路中只有电灯，此时电路中的电流为16V =U I R R =灯灯当开关S 未闭合，电灯和电阻R 串联，此时电路中的电流为26V=5ΩU I R R R =++灯灯因为开关S 闭合前后，通过电灯的电流变化了0.2A ，所以126V 6V=0.2A 5ΩI I R R -=-+灯灯解之得R 灯=10Ω。

故选B 。

2．如图甲所示的电路中，电源电压为12V 保持不变，R 2是定值电阻。

闭合开关S ，将滑动变阻器R 1的滑片从最左端向右滑动直到小灯泡L 正常发光。

图乙是这一过程中两电压表与电流表示数变化关系的图像。

下列说法正确的是（ ）A ．定值电阻R 2的阻值是20ΩB ．小灯泡的额定功率为1.8WC ．小灯泡正常发光时，R 1的阻值为5ΩD ．滑动变阻器R 1的最大阻值为35Ω【答案】BCD 【解析】 【分析】由电路图可知，滑动变阻器R1、R2和灯泡L串联在电路中，电压表V1测量滑动变阻器R1和R2两端的总电压，电压表V2测量R2两端的电压，电流表测量电路中的电流。

当滑片P 从最左端向右滑动时，滑动变阻器连入的电阻变小，从而使电路中的总电阻变小，根据I＝UR可知，电路中的电流变大；由U＝IR可知，灯泡L和R2两端的电压变大，因串联电路中总电压等于各分电压之和，R1和R2两端的总电压变小，由此可知：图像中上半部分为电压表V1示数变化图线，下半部分为电压表V2示数变化图线；A．由图像可知，当灯泡L正常发光时电路中的电流最大，为0.3A，此时电压表V1的示数为滑动变阻器R1和R2两端的总电压U V1＝6V，电压表V2的示数为R2两端的电压U2＝4.5V，根据I＝UR可得R2＝2UI最大＝4.5V0.3A＝15Ω故A错误；B．因串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时灯泡两端的电压U L＝U﹣U V1＝12V﹣6V＝6V所以P额＝P L＝U L I最大＝6V×0.3A＝1.8W故B正确；C．因串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时R1两端的电压U1＝U V1﹣U2＝6V﹣4.5V＝1.5V根据I＝UR可得R1＝1UI最大＝1.5V0.3A＝5Ω故C正确；D．当滑片P在最左端时，滑动变阻器连入的电阻最大，则电路中的电流最小；由图像可知，电路中最小电流值为I最小＝0.2A，此时电压表V1的示数U V1′＝10V，根据I＝UR可得此时R2两端的电压U2′＝I最小R2＝0.2A×15Ω＝3V因串联电路中总电压等于各分电压之和，所以，此时R1两端的电压U1′＝U V1′﹣U2′＝10V﹣3V＝7V根据I＝UR可得R1最大＝'1UI最小＝7V0.2A＝35Ω故D正确。

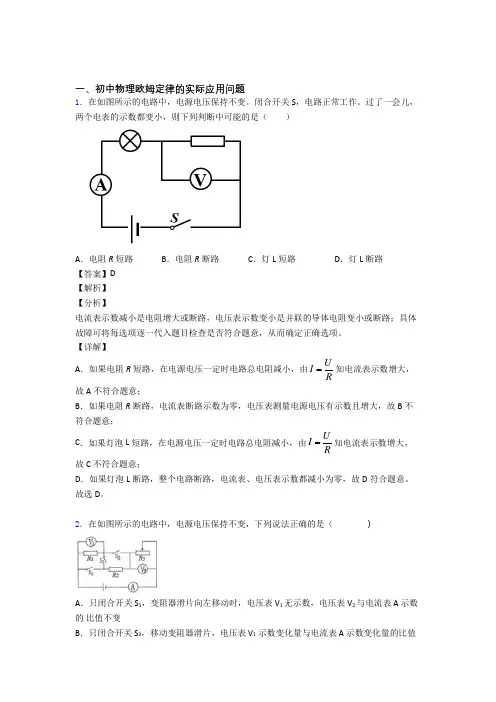

一、初中物理欧姆定律的实际应用问题1．在如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，两个电表的示数都变小，则下列判断中可能的是（）A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路【答案】D【解析】【分析】电流表示数减小是电阻增大或断路，电压表示数变小是并联的导体电阻变小或断路；具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。

【详解】A．如果电阻R短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故A不符合题意；B．如果电阻R断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B不符合题意；C．如果灯泡L短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故C不符合题意；D．如果灯泡L断路，整个电路断路，电流表、电压表示数都减小为零，故D符合题意。

故选D。

2．在如图所示的电路中，电源电压保持不变，下列说法正确的是（）A．只闭合开关 S1，变阻器滑片向左移动时，电压表 V1 无示数，电压表 V2 与电流表 A 示数的比值不变B．只闭合开关 S3，移动变阻器滑片，电压表 V1示数变化量与电流表 A 示数变化量的比值不变C．只闭合开关 S2，移动变阻器滑片，电压表 V1示数的变化量等于电压表 V2的示数的变化量D．若不考虑电表量程等元件安全问题，当闭合开关 S1、S3，变阻器滑片置于最左端时，R1消耗的功率最大【答案】BD【解析】只闭合开关S1，R1和V1没有接入电路，电压表V1无示数；R2、R3串联，电压表V2测变阻器R3的电压，电流表测电路中的电流；由欧姆定律可知，电压表V2与电流表A示数的比值即为变阻器连入电路中的电阻大小，故当滑片向左移动时，该比值变小，A错误；只闭合开关S3，R1、R3串联，电压表V1测R1的电压，电流表测电路中的电流，由I=U/R 可得，前后两次电阻R1的大小：R1 =U1/I1=U2/I2，由合分比定理可得R1 =U1−U2/I1−I2，即电压表V1示数变化量与电流表A示数变化量的比值不变，B正确；只闭合开关S2，R1、R2、R3串联，电压表V1测R1的电压，电压表V2测R3的电压；根据串联电路电压的规律，移动变阻器滑片，R3的电压变化量等于R1、R2的电压变化量之和，即电压表V1示数的变化量小于电压表V2的示数的变化量，故C错误；若不考虑电表量程等元件安全问题，当闭合开关S1、S3，变阻器滑片置于最左端时，变阻器连入电路中的电阻为0，此时R1与R2并联，R1的电压等于电源电压最大，根据P=UI=U2/R可知，R1消耗的功率最大，故D正确，故选BD．3．如图所示，电源电压保持不变，R1为滑动变阻器，R2为定值电阻。

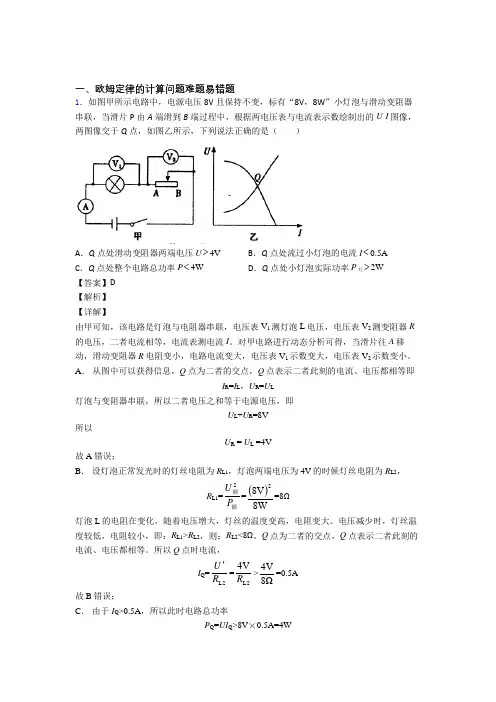

一、欧姆定律的计算问题难题易错题1．如图甲所示电路中，电源电压8V 且保持不变，标有“8V ，8W ”小灯泡与滑动变阻器串联，当滑片P 由A 端滑到B 端过程中，根据两电压表与电流表示数绘制出的U -I 图像，两图像交于Q 点，如图乙所示，下列说法正确的是（ ）A ．Q 点处滑动变阻器两端电压U >4VB ．Q 点处流过小灯泡的电流I <0.5AC ．Q 点处整个电路总功率P <4WD ．Q 点处小灯泡实际功率P 灯>2W【答案】D 【解析】 【详解】由甲可知，该电路是灯泡与电阻器串联，电压表V 1测灯泡L 电压，电压表V 2测变阻器R 的电压，二者电流相等，电流表测电流I 。

对甲电路进行动态分析可得，当滑片往A 移动，滑动变阻器R 电阻变小，电路电流变大，电压表V 1示数变大，电压表V 2示数变小。

A ． 从图中可以获得信息，Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等即I R =I L ，U R =U L灯泡与变阻器串联，所以二者电压之和等于电源电压，即U L +U R =8V所以U R = U L =4V故A 错误；B ． 设灯泡正常发光时的灯丝电阻为R L1，灯泡两端电压为4V 的时候灯丝电阻为R L2，R L1=2U P 额额=()28V 8W=8Ω灯泡L 的电阻在变化，随着电压增大，灯丝的温度变高，电阻变大。

电压减少时，灯丝温度较低，电阻较小，即：R L1>R L2，则：R L2<8Ω。
