消防联动的控制系统原理
消防联动控制系统是一种智能化的自动化控制系统，用于监测和控制建筑物的消防设施，以保护人们的生命财产安全。
其原理主要包括以下几个方面：
1. 监测与报警：系统通过各种感知设备（如烟感、温感、气体感应器等）实时监测火灾相关参数，一旦检测到火灾，即发出报警信号。
2. 数据传输与处理：报警信号通过无线或有线方式传输到控制中心，控制中心接收到信号后进行处理和解读，确定火灾区域、类型和级别等信息。
3. 联动控制：一旦确认火灾发生，系统将自动启动相应的联动控制措施，例如关闭建筑物门窗、启动排烟系统、自动喷水灭火等。
同时，系统还能与其他安防设备（如视频监控、门禁系统等）进行联动，以加强安全防护。
4. 人机交互：系统还提供操作界面供操作人员进行交互，操作人员可以手动控制系统的功能，如手动启动灭火装置、手动关闭警报器等。
5. 数据记录与分析：系统将实时监测数据和事件记录保存下来，以便后续的数据分析和事故回溯，可用于优化系统性能和完善安全措施。
总体而言，消防联动控制系统通过感知、传输、处理和控制等步骤，实现全面监测和自动控制建筑物的消防设施，以提高火灾的预警能力和灭火效果，保障人们
的生命财产安全。

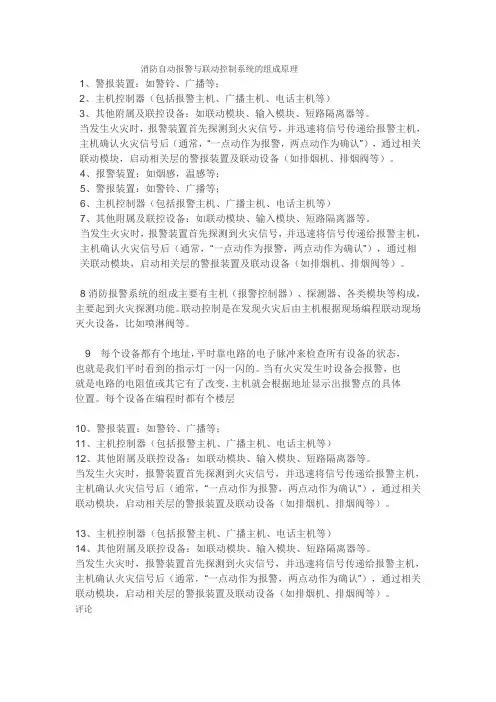

消防自动报警与联动控制系统的组成原理1、警报装置：如警铃、广播等；2、主机控制器（包括报警主机、广播主机、电话主机等）3、其他附属及联控设备：如联动模块、输入模块、短路隔离器等。
当发生火灾时，报警装置首先探测到火灾信号，并迅速将信号传递给报警主机，主机确认火灾信号后（通常，“一点动作为报警，两点动作为确认”），通过相关联动模块，启动相关层的警报装置及联动设备（如排烟机、排烟阀等）。
4、报警装置：如烟感，温感等；5、警报装置：如警铃、广播等；6、主机控制器（包括报警主机、广播主机、电话主机等）7、其他附属及联控设备：如联动模块、输入模块、短路隔离器等。
当发生火灾时，报警装置首先探测到火灾信号，并迅速将信号传递给报警主机，主机确认火灾信号后（通常，“一点动作为报警，两点动作为确认”），通过相关联动模块，启动相关层的警报装置及联动设备（如排烟机、排烟阀等）。
8消防报警系统的组成主要有主机（报警控制器）、探测器、各类模块等构成，主要起到火灾探测功能。
联动控制是在发现火灾后由主机根据现场编程联动现场灭火设备，比如喷淋阀等。
9每个设备都有个地址，平时靠电路的电子脉冲来检查所有设备的状态，也就是我们平时看到的指示灯一闪一闪的。
当有火灾发生时设备会报警，也就是电路的电阻值或其它有了改变，主机就会根据地址显示出报警点的具体位置。
每个设备在编程时都有个楼层10、警报装置：如警铃、广播等；11、主机控制器（包括报警主机、广播主机、电话主机等）12、其他附属及联控设备：如联动模块、输入模块、短路隔离器等。
当发生火灾时，报警装置首先探测到火灾信号，并迅速将信号传递给报警主机，主机确认火灾信号后（通常，“一点动作为报警，两点动作为确认”），通过相关联动模块，启动相关层的警报装置及联动设备（如排烟机、排烟阀等）。
13、主机控制器（包括报警主机、广播主机、电话主机等）14、其他附属及联控设备：如联动模块、输入模块、短路隔离器等。
消防联动控制系统的工作原理与应用案例分析一、引言消防安全是现代社会中一项非常重要的任务，为了提高消防工作的效率和准确性，消防联动控制系统应运而生。
本文将介绍消防联动控制系统的工作原理，并结合实际案例进行分析。
二、消防联动控制系统的工作原理1. 传感器监测消防联动控制系统通过布置在建筑物内部和外部的传感器来监测火灾的发生。
这些传感器可以是烟雾传感器、温度传感器、气体传感器等。
当传感器监测到火灾迹象时，会向控制中心发送信号。
2. 控制中心处理控制中心是消防联动控制系统的核心部分，它接收传感器发送的信号，并根据预设的规则进行处理。
控制中心会判断火灾的严重程度，并采取相应的措施，比如启动喷淋系统、报警系统等。
3. 联动设备激活消防联动控制系统不仅可以控制喷淋系统和报警系统，还可以与其他设备进行联动。
比如，当火灾发生时，系统可以自动关闭电梯、开启疏散通道等，以确保人员的安全。
4. 监控与反馈消防联动控制系统还可以实时监控火灾扩散情况，并向控制中心提供反馈信息。
这些信息可以帮助消防人员更好地了解火灾的状况，从而采取更合适的救援措施。
三、应用案例分析为了更好地理解消防联动控制系统的应用，下面将结合一个实际案例进行分析。
某大型商场在购物季期间发生火灾，由于人员众多且火势迅速蔓延，传统的手动报警方式无法及时响应。
然而，该商场安装了消防联动控制系统，因此火灾得到了迅速控制和扑灭。
当火灾发生时，烟雾传感器和温度传感器立即向控制中心发送信号。
控制中心根据接收到的信号判断火灾的严重程度，并启动喷淋系统进行灭火。
同时，系统自动关闭了商场内所有的电梯，以防止火灾蔓延。
此外，消防联动控制系统还通过监控摄像头实时监测火势的扩散情况，并将相关信息反馈给控制中心。
这些信息帮助消防人员更好地了解火灾的状况，从而采取更合适的救援措施。
通过这个案例可以看出，消防联动控制系统在火灾发生时起到了至关重要的作用。
它不仅能够及时控制和扑灭火灾，还能够保护人员的安全，减少财产损失。
消防联动控制系统构造原理组成消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。
通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。
消防联动控制设备的构成如图2-1所示。
图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组1)受控设备, 同时发出启动光指示信号。
消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。
2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。
3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。
在自动方式下，手动插入操作优先。
4)（各分线盘）消防联动控制器具有直接手动控制单元。
直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。
直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。
直接手动控制单元不能独立使用时，受控设备除启动状态外的其他工作状态在手动控制开关旁单独指示，或在联动控制器的共用显示器上显示。
5)消防联动控制器能通过手动或通过程序的编写输入启动的逻辑关系，对控制输出有相应的输入“或”逻辑和/或“与”逻辑编程功能。
6)消防联动控制器可以对特定的控制输出功能设置延时，最长延时时间不超过10min，延时期间能手动插入并立即启动控制输出。
7)具有信息记录功能的消防联动控制器能至少记录999条相关信息，在消防联动控制器断电后能保持14d(天)。
8)消防联动控制器具有故障报警功能，当外部连线和控制器电源有故障信号存在时，能在100s内发出声、光故障信号，任一故障部分均不影响非故障部分的正常工作。
消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。
通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。
消防联动控制设备的构成如图2-1所示。
图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。
它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。
消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。
对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。
一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。
紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。
在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。
消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。
2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。
3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。
在自动方式下，手动插入操作优先。
4)（各分线盘）消防联动控制器具有直接手动控制单元。
直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。
直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。
消防联动控制系统结构消防联动控制系统是现代火灾自动报警系统的重要组成部分，其结构的设计对于消防系统的安全性和可靠性至关重要。
一般来说，消防联动控制系统主要由以下几个组成部分构成：1. 报警控制主机消防联动控制系统的报警控制主机是系统中最核心的部分，主要负责对火灾及其它报警信号进行检测、处理和传输。
报警控制主机一般采用现代化计算机集成技术，其功能包括信号输入、处理、输出和显示等多方面。
在日常运行中，报警控制主机不仅需能在火灾报警信号出现时能迅速响应，还需能自主管理本系统的所有硬件设备和软件功能。
2. 火灾探测器火灾探测器是消防联动控制系统中最基础的组成部分，也是火灾报警的最主要信号源。
消防联动控制系统一般采用多种类型的火灾探测器，如烟感式、热感式、光学式、电离室式、气体感应式、电容式等。
通过火灾探测器检测到火灾信号后，将信号传入报警控制主机进行处理。
3. 喷淋系统喷淋系统是消防联动控制系统中的重要组成部分。
其作用是在火灾或火灾预警时针对火场进行水雾或雾化烟幕灭火处理。
喷淋系统一般采用自动喷水、半自动喷水、预警喷淋等多种工作模式，喷淋管路及其喷头按照消防设计标准进行布置和配置。
4. 泵房及水源消防联动控制系统需要拥有一个来源可靠的供水装置进行保障。
一般来说，水源包括直接引自城市自来水管网或安装独立消防水池（或消防水塔）。
在供水方面，需要考虑消防水泵引水管道、进水口、消防水泵、管道排量、出口压力等因素。
5. 防排烟系统消防联动控制系统还需要配套防排烟系统，以排除火灾烟气。
防排烟系统还需配有电动防火阀等控制装置，用于在火灾发生时关闭空气系统，避免烟气无序流动，减少人员伤亡。
6. 照明灯具及应急电源消防联动控制系统的照明灯具同样非常重要，其作用是确保在火灾发生时，建筑内部也能够保持一定强度的照明光源，使人员及时疏散。
同样，系统还要配套应急电源，保证消防系统在突发电力故障时不受影响，并能正常进行。
，消防联动控制系统的结构设计十分复杂，需要考虑多种因素，充分保障消防系统的安全性、稳定性和可靠性。
目录第一章产品标准及市场准入制度 (3)国家认证认可监督管理委员会2007年第4号公告 (3)国家认证认可监督管理委员会2007年第9号公告 (3)公安部消防产品合格评定中心2007年第76文 (5)第二章消防联动控制系统概述 (7)第一节消防联动控制器 (7)一、分类 (7)二、功能和性能 (8)三、组成与工作原理 (9)四、工程应用 (10)第二节气体灭火控制器 (11)一、主要功能 (11)二、组成与工作原理 (12)第三节消防电气控制装置 (12)一、消防电气控制装置的分类 (12)二、消防电气控制装置的功能 (13)三、组成与工作原理 (13)第四节消防设备应急电源 (13)一、分类与型号编制 (14)二、功能要求 (14)三、组成与工作原理 (15)四、主要部件 (16)五、主要技术参数与特性及主要特点 (16)第五节消防应急广播设备 (17)一、功能 (17)二、组成与工作原理 (18)第六节消防电话 (18)一、功能 (18)二、组成与工作原理 (20)第七节传输设备 (20)第八节消防控制室图形显示装置 (21)一、消防控制室图形显示装置的功能 (21)二、组成与工作原理 (22)第九节消防联动模块 (23)一、中继模块 (23)二、输入模块 (23)三、输出模块 (23)四、输入/输出模块 (24)第十节消防电动装置 (24)一、基本功能 (24)二、组成与工作原理 (24)第十一节消火栓按钮 (24)一、功能与性能 (24)消火栓按钮具有以下主要功能与性能： (24)二、组成与工作原理 (24)第三章 GB16806－2006《消防联动控制系统》标准条文解释 (26)第一节一般要求 (26)第二节消防联动控制器 (30)第三节气体灭火控制器 (38)第四节消防电气控制装置 (42)第五节消防设备应急电源 (44)【条文说明】本条规定了直流输出消防设备应急电源的直流电压稳定度和负载稳定度。
消防联动系统方案概述消防联动系统是一种集成消防设备与其他安全设备的系统，通过设定一系列联动规则和策略，实现消防设备与其他设备之间的信息共享和协同工作。
本文将介绍消防联动系统的工作原理、组成部分、实施步骤和未来发展方向。
工作原理消防联动系统依赖于各种传感器、控制设备和网络通信技术，通过实时监测和控制，实现对火警、烟雾、温度等消防信息的感知和处理。
系统将消防设备与其他安全设备如门禁系统、视频监控系统、电梯控制系统等进行数据交互和信息共享，通过预设联动规则，实现消防设备与其他设备之间的智能协同工作。
组成部分消防联动系统一般包括以下组成部分：1. 消防设备消防设备是系统的核心组成部分，包括火灾报警器、消防喷淋设备、烟雾探测器、温度传感器等。
这些设备通过传感器感知火警和相关信息，并通过控制设备触发相应的联动动作。
2. 控制设备控制设备用于控制消防设备和其他安全设备的运行状态，包括控制面板、控制器、继电器等。
通过监控传感器的信号，控制设备可以判断火警是否发生，并触发相关联动动作。
3. 网络通信设备网络通信设备负责将各个设备连接起来，实现数据传输和信息共享。
采用无线或有线通信技术，将消防设备和控制设备与其他安全设备进行互联。
4. 联动规则联动规则是系统的逻辑核心，通过预设一系列规则和策略，实现对火警和其他安全事件的智能响应。
比如，当火警发生时，系统可以自动触发喷淋系统、关闭门禁、通知报警中心等。
5. 数据存储与处理消防联动系统可以通过数据存储与处理模块记录和分析各种消防和安全事件的数据信息。
这些数据可以用于日后的安全评估和系统性能优化。
实施步骤实施消防联动系统一般包括以下步骤：1. 需求分析首先进行需求分析，了解用户的具体需求，包括系统规模、联动范围、联动规则等方面的要求。
通过需求分析，可以为后续的系统设计提供指导。
2. 系统设计根据需求分析的结果，进行系统设计。
包括确定系统的核心功能、设备选型、网络通信方案、联动规则等。
消防联动控制系统的结构
火灾自动报警及消防联动控制系统主要由以下设备组成：主机主板、回路卡、手动控制盘、多线制控制盘、直流不间断电源、消防应急广播系统、消防电话系统、CRT系统、机箱。
主机主板
主机主板是火灾报警控制器的核心，因不同产品、不同型号而有所不同。
它决定了控制器的最大容量和性能。
选用时要先了解本工程是否还有后期工程需要共用本主机，如有要事先留好下期的容量；没有则直接计算本次工程的所有设备地址点数，同时根据回路卡的数量选用主机主板即可。
回路卡
目前市场上一般都是双回路卡，单回路卡一般只用于点数很少的工程。
回路卡因生产商的不同有较大差异，选用时一定要先了解该产品的具体情况。
如NOTIFIER的AFP-400和AM2020系列的回路卡，可带智能探测器99只和可编码监视/控制模块99只，而NFS-640和NFS-3030系列的回路卡可带-159只和编址码模块159只。
同一种品牌不同系列的回路卡可带设备数量都不相同，而海湾的回路卡则可将智能探测器和编址模块混带，可带点数为242点。
因此，选择回路卡，首先要根据所选产品的容量和防火分区及楼层，计算出总的回路点数，然后再确定回路卡的需要数量。
手动控制盘
手动控制盘是手动远程控制消防联动设备的操作盘，是属于总线控。
消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。
通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。
消防联动控制设备的构成如图2-1所示。
图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。
它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。
消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。
对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。
一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。
紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。
在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。
消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。
2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。
3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。
在自动方式下，手动插入操作优先。
4)（各分线盘）消防联动控制器具有直接手动控制单元。
直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。
直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。
直接手动控制单元不能独立使用时，受控设备除启动状态外的其他工作状态在手动控制开关旁单独指示，或在联动控制器的共用显示器上显示。
5)消防联动控制器能通过手动或通过程序的编写输入启动的逻辑关系，对控制输出有相应的输入“或”逻辑和/或“与”逻辑编程功能。
6)消防联动控制器可以对特定的控制输出功能设置延时，最长延时时间不超过10min，延时期间能手动插入并立即启动控制输出。
7)具有信息记录功能的消防联动控制器能至少记录999条相关信息，在消防联动控制器断电后能保持14d(天)。
8)消防联动控制器具有故障报警功能，当外部连线和控制器电源有故障信号存在时，能在100s内发出声、光故障信号，任一故障部分均不影响非故障部分的正常工作。
9)消防联动控制器具有检查本机功能的自检功能（自检按键）。
10)消防联动控制器的电源有主电源和备用电源转换装置。
当主电源断电时，能自动转换到备用电源；当主电源恢复时，能自动转换到主电源（主备电的转换）。
2.性能1)容量:消防联动控制器的容量，是指消防联动控制器总线上可连接编址器件数量和专线控制回路数之和。
消防联动控制器总线上可连接编址器件数量用“M”表示。
一般给出两个相关的参数，一是消防联动控制器具有的总线回路数，用“F”表示；另一是每个总线回路的编址器件数量，用“N”表示，总线容量等于回路数乘以每回路的编址器件数量，即：M =F×N。
2)工作电压:消防联动控制器主电源一般采用220伏交流电压；备用电源为直流电源，采用电池供电，供电电压一般为24～32V伏。
交流供电时，电网电压在额定电压（220V）的85%～110%范围内波动，频率为50Hz±1Hz时，消防联动控制器应能正常工作。
其输出直流电压的电压稳定度和负载稳定度不大于5％。
三、组成与工作原理消防联动控制器的组成，如图2-3所示。
图2-3 消防联动控制器的组成框图消防联动控制器的主控单元在系统程序的控制下，向回路控制单元发出对回路连接的消防联动模块等现场设备的巡检和/或动作执行指令，回路控制单元对来自主控单元的任务指令进行解释和调制，并通过现场回路发送出去；各种现场设备回馈的信息通过回路控制单元的解调转化和预处理，按照接口规约反馈到主控单元；主控单元应用其特定软件对通信控制单元、回路控制单元和直接手动控制单元反馈信息进行分析和判别，识别消防联动模块、专线设备和回路网络的各种状态，接收连接火灾报警控制器发出的火灾报警信号，经确认后，生成报警、联动信息和异常事件的指示和记录，各项联动控制任务通过相应的功能单元执行。
对消防联动控制器实施操作时，可通过显示操作单元，输入操作指令，显示操作单元对输入的操作指令进行编译，并将确认有效的指令信息，传送给主控单元，由主控单元进行分析和处理，并向各功能单元发出相关的任务操作指令，完成人员对系统的信息查询和操作的执行。
1.主控单元主控单元（图2-4）是消防联动控制器的基本部分，用于对消防联动控制器的其他单元的控制和管理，主控单元将消防联动控制器主机的其他电路部分整合成一个有机整体，使各个部分协调统一工作，并集中处理消防联动控制器的信息。
图2-4 主控单元的组成框图2.回路控制单元回路控制单元是由内部通信接口、回路控制管理部分、驱动保护电路和故障检测电路等组成，用于与主控单元通信，将主控单元发来的控制信号发送至各单元。
回路控制单元是消防联动控制器与消防联动模块的接口单元，完成消防联动控制器与现场装置信息交互任务及回路短路、断路和模块的故障状态监测与控制。
3.显示操作单元显示操作单元是由内部通信接口、交互管理控制部分和显示操作扩展部分、显示屏、指示灯、键盘、打印机和音响等组成，用于键盘信号的采样，将键盘信号通过通信单元传递给主控单元，主控单元对采样信号分析判断后发出相应的控制、查询、设置、自检等指令。
同时，主控单元将从回路控制单元、直接手动控制单元、电源部分采样来的系统信息通过显示操作单元进行显示，显示操作单元的音响部分将主控制单元发来的控制信号分析，产生所需的音响信号，放大后传递给扬声器。
显示操作单元部件是消防联动控制器与操作人员进行人机交互的界面。
消防联动控制器的多样化，最直观地表现在人机交互的多样化上。
基于不同技术构建的人机交互界面，其外观、内部结构多种多样。
通常的信息显示输出方式有声光指示、中文文本显示和辅助的图形图像显示等。
信息输入通常利用开关、按钮按键、键盘、鼠标、触摸屏等完成。
4.直接手动控制单元直接手动控制单元是由内部通信接口、指示电路、控制保护电路、键盘或操作按键、直接手动控制管理等部分组成，接受手动操作指令，通过多线制连接线或模块直接控制受控设备，并接收设备的状态信息。
该控制方式与主控电路部分相对独立，但主控部分可接收和显示受控设备及控制输出的状态。
直接手动控制单元即使在主控单元功能失效情况下，仍然可实现消防联动控制器对消防水泵、防烟和排烟风机等少数重要消防设备的状态进行监视和控制。
5.通信控制单元通信控制单元是由内部通信接口、通信管理控制和网络驱动保护及线路故障检测等部分组成，用于与主控单元通信，将主控单元发来的命令、内部信息或所带设备外部信息通过通信控制单元发送给联网的火灾报警控制器或监控设备；同时，通过通信控制单元接收网络上传输的网络信息，将其通过通信管理控制部件发送给主控单元，并且通过通信管理控制部件管理整个网络通信。
在构建本地化局域网时，通常采用的通信接口技术规约有RS-232/485，CANBUS、LONWORKS、PROFIBUS等现场总线或工业以太网等；在构建远程报警监控网络时，通常需要连接专用通信设备作为接入中继，将通信控制单元的输出信息发送到公共电话网或万维网上。
6.电源单元消防联动控制器的电源单元是控制器的供电保证环节，包括主电源和备用电源，用于为消防联动控制器主机部分、外部模块及部分受控设备供电。
电源部分具有主电源和备用电源自动转换装置，能指示主、备电源的工作状态。
主电源容量能保证控制器在有关技术标准规定的最大负载条件下，连续工作8h以上。
备用电源容量能保证控制器在监视状态下工作8h后，在有关技术标准规定的最大负载条件下工作30min。
所以，对于大容量的控制器，其电源输出功率要求相应较大。
目前，消防联动控制器的电源设计一般采用线性调节稳压电路（线性电源）和开关型稳压电路（开关电源）两种。
线性电源的主要特点是：采用工频变压器对交流电压进行初步降压，功率器件再进行线性稳压，功率器件工作在放大状态。
线性电源稳定度高、精度好、成本较低，但效率低、笨重、体积较大，适用于中、小功率和对电性能指标要求比较高的场合。
开关电源的主要特点是：功率器件工作在开关状态，由于开关频率较高(几十至几百千赫)，甩掉了工频变压器及低频滤波电感器，从而减小了整机体积重量，提高了工作效率。
目前，开关型稳压电源由于转换效率高、输出功率大，已被广泛应用于大容量的消防联动控制器中，并逐渐成为消防联动控制器的首选电源。
第二节消防电气控制装置消防电气控制装置用于对建筑消防给水设备、自动灭火设备、室内消火栓设备、防排烟设备、防火卷帘等各类自动消防设施的控制，具有控制受控设备执行预定动作、接收受控设备的反馈信号、监视受控设备状态、与上级监控设备进行信息通信、向使用人员发出声光提示信息等功能。
一、消防电气控制装置的分类消防电气控制装置按受控设备的不同，可分为以下几类：1.风机控制装置风机控制装置用于控制排烟风机或防烟风机。
发生火灾时，根据接收到的控制信号，排烟风机启动，将火灾产生的烟排放到室外；防烟风机启动，将室外的空气送入室内，从而降低室内烟浓度，达到排烟、防烟的目的。
2.电动阀控制装置电动阀控制装置用于控制各类电动阀。
常见的电动阀有防烟阀、排烟阀等。
根据接收到的控制信号，这种控制装置能够控制电动阀的开启与关闭。
电动阀开启时可使火灾产生的烟气排放到室外或使室外空气进入室内；电动阀关闭时起到阻止室内外空气流通的作用。
3.自动灭火设备控制装置用于控制自动喷水灭火设备、水喷淋灭火设备、室内消火栓设备。
根据接收到的控制信号，这种控制装置能够通过消防电动装置或直接控制该类受控设备的启动或停止，并接收其状态反馈信号。
4.电动消防给水设备控制装置电动消防给水设备控制装置用于控制各类电动消防给水设备。
根据接收到的控制信号，这种控制装置能够控制电动消防给水设备的启动或停止，并接收其状态反馈信号（水泵的启停）。
5.防火卷帘控制器防火卷帘控制器用于控制建筑内安装的各类防火卷帘。
根据接收到的控制信号，这种控制装置能够控制防火卷帘的启动或停止，接收其状态反馈信号。
6.消防应急照明指示控制装置消防应急照明指示控制装置用于控制建筑内安装的消防应急照明灯和消防应急标志灯。
