上海市各区2018届中考物理一模试卷按考点分类汇编 情景实验-

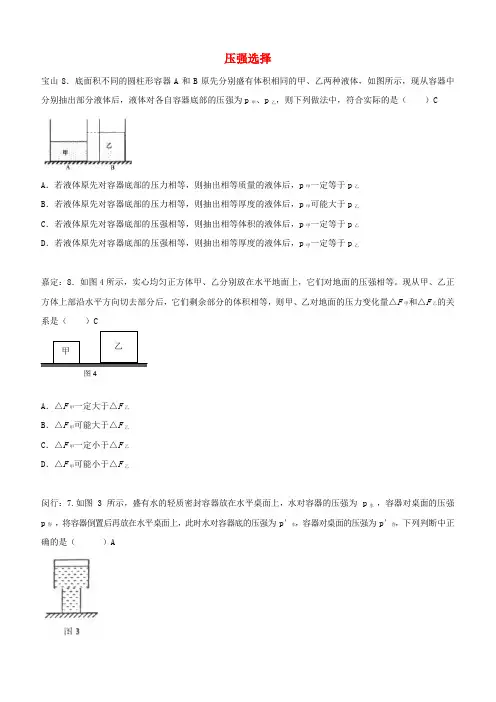

压强选择宝山8．底面积不同的圆柱形容器A 和B 原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p 甲、p 乙，则下列做法中，符合实际的是（ ）CA ．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 甲一定等于p 乙B ．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 甲可能大于p 乙C ．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 甲一定等于p 乙D ．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 甲一定等于p 乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。

现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F 甲和△F 乙的关系是（ ）CA ．△F 甲一定大于△F 乙B ．△F 甲可能大于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p 水 ，容器对桌面的压强 p 容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p ′水，容器对桌面的压强为 p ′容，下列判断中正确的是（ ）A图4A．p水 > p′水, p容 > p′容B． p水 > p′水, p容 < p′容C．p水 < p′水, p容 > p′容D． p水 > p′水，p容 < p′容闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。

液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。

对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行: 10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。

表格实验题宝山:26、某小组同学按图所示的电路图连接电路,做“探究串联电路的特点”实验、在实验过程中,他们用电流表测出通过A、B、C三处的电流（I总、I1和I2）,用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总）,并通过用不同阻值的电阻和改变电源电压的高低,进行多次实验,正确记录测得的实验数据如表所示、（1）分析比较表格中每次实验的第2、3和4列数据及相关条件,得出的初步结论是:串联电路中,各处的电流都、（2）分析比较表格中每次实验的第5、6和7列数据及相关条件,得出的初步结论是:串联电路两端的总电压等于、（3）依据电阻公式R=U/I,且利用表中两列数据,可以计算出每次实验时电路的总电阻,请将计算结果填入表中最后一列中、（4）分析比较表格中每次实验的最后三列数据及相关条件,得出的初步结论是:串联电路的总电阻等于、（5）该小组同学进一步分析表中数据,又得出以下结论:①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据,得出有关电压变化规律时:串联电路中,若电源电压一定,某一电阻阻值不变,另一电阻变大时,、②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值,得出的定量结论是:串联电路中..嘉定:26.小林和小徐通过实验研究将物体浸入液体的过程中,容器对水平桌面压力的变化情况。

如图18所示,他们将重力分别为30牛、40牛的甲、乙两个柱形物体,先后挂在弹簧测力计下,并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ,并测得容器对桌面的压力F 桌,并根据相关物理量计算出物体所受浮力F 浮,将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论:不同柱形物体浸入同一柱形容器液体中时,物体所受浮力相同,容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

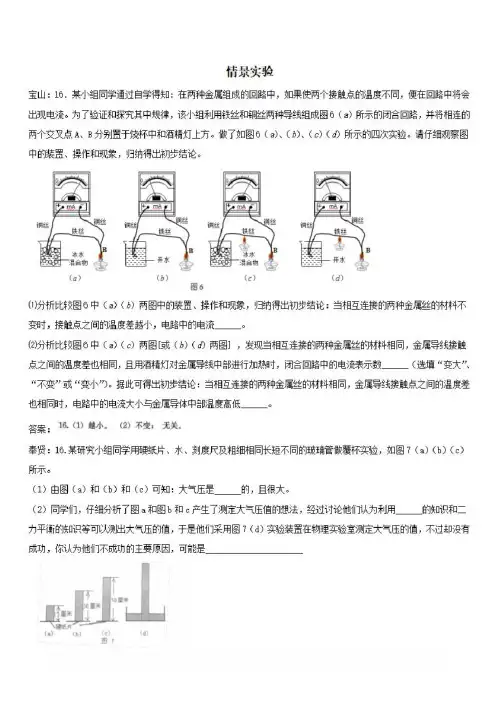

情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。

为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。

做了如图6（a）、（b）、（c）（d）所示的四次实验。

请仔细观察图中的装置、操作和现象，归纳得出初步结论。

⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。

⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。

据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。

答案：奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。

（1）由图（a）和（b）和（c）可知：大气压是的，且很大。

（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为利用的知识和二力平衡的知识等可以测出大气压的值，于是他们采用图7（d）实验装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能是答案:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。

地球上海拔高度越高，大气越稀薄。

①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。
