高压开关柜常见故障和处理方法1．高压开关柜在运行中突然跳闸故障如何判断和处理？1)故障现象:这种故障原因是保护动作。
高压柜上装有过流、速断、瓦斯和温度等保护。
如图一所示:当线路或变压器出现故障时，保护继电器动作使开关跳闸。
跳闸后开关柜绿灯（分闸指示灯）闪亮，转换开关手柄在合闸后位置即竖直向上。
高压柜内或中央信号系统有声光报警信号，继电器掉牌指示。
微机保护装置有“保护动作”的告警信息。
2)判断方法:判断故障原因可以根据继电器掉牌、告警信息等情况进行判断。
在高压柜中瓦斯、温度保护动作后都有相应的信号继电器掉牌指示。
过流继电器(GL型)动作时不能区分过流和速断。
在定时限保护电路中过流和速断分别由两块(JL型)电流继电器保护。
继电器动作时红色的发光二极管亮，可以明确判断动作原因。
3)处理方法:过流继电器动作使开关跳闸，是因为线路过负荷。
在送电前应当与用户协商减少负荷防止送电后再次跳闸。
速断跳闸时，应当检查母线、变压器、线路。
找到短路故障点，将故障排除后方可送电。
过流和速断保护动作使开关跳闸后继电器可以复位，利用这一特点可以和温度、瓦斯保护区分。
变压器发生内部故障或过负荷时瓦斯和温度保护动作。
如果是变压器内部故障使重瓦斯动作，必须检修变压器。
如果是新移动、加油的变压器发生轻瓦斯动作，可以将内部气体放出后继续投入运行。
温度保护动作是因为变压器温度超过整定值。
如果定值整定正确，必须设法降低变压器的温度。
可以通风降低环境温度，也可以减少负荷减低变压器温升。
如果整定值偏小，可以将整定值调大。
通过以上几个方法使温度接点打开，开关才能送电。
2.高压开关柜储能故障如何判断和处理？如图二所示:电动不能储能分别有电机故障控制开关损坏、行程开关调节不当和线路其它部位开路等。
表现形式有电机不转、电机不停、储能不到位等。
1）行程开关调节不当:行程开关是控制电机储能位置的限位开关。
当电机储能到位时将电机电源切断。
如果限位过高时，机构储能已满。
高低压开关柜常见故障及解除方法高低压开关柜是电力系统中的重要设备，用于控制和分配电力。
然而，由于长期使用或其他原因，高低压开关柜可能会出现故障。
本文将介绍一些常见的高低压开关柜故障，并提供解除方法。
一、断路器跳闸断路器跳闸是高低压开关柜中常见的故障之一。
断路器跳闸可能由以下原因引起：1. 过载：当电流超过断路器额定电流时，断路器会自动跳闸以防止设备过载。
解除方法：检查负载是否过大，如果是，减少负载或增加额定电流的断路器。
2. 短路：当两个电极之间出现低阻抗的连接时，会导致短路故障。
解除方法：首先切断电源，然后检查是否有导致短路的电线或设备。
修复短路后，重新启动开关柜。
二、漏电保护器跳闸漏电保护器是用于检测漏电的设备，当发生漏电故障时，漏电保护器会自动跳闸以防止触电事故。
漏电保护器跳闸可能有以下原因：1. 漏电故障：当电流通过带有漏电的路径时，漏电保护器会检测到电流不平衡并跳闸。
解除方法：首先切断电源，然后检查可能导致漏电的电线、插座或设备。
修复漏电问题后，重新启动开关柜。
2. 漏电保护器故障：漏电保护器本身可能会出现故障，导致误报跳闸。
解除方法：检查漏电保护器的状态和连接情况，如有问题，及时更换或维修。
三、电源故障电源故障是导致高低压开关柜无法正常运行的常见原因之一。
电源故障可能包括：1. 供电中断：当外部电源中断或供电线路出现问题时，开关柜将无法得到正常的电源供应。
解除方法：检查供电线路和开关柜接线是否正常，修复供电问题后，重新启动开关柜。
2. 电源过压或欠压：当电源电压超过或低于额定电压范围时，开关柜可能会受到影响。
解除方法：使用合适的电压稳定设备或调整电源电压，使其恢复到正常范围内。
四、接线故障高低压开关柜的接线故障可能导致电气连接不正确或不稳定，从而影响开关柜的正常工作。
接线故障可能包括：1. 插头松动或损坏：如果插头连接不牢或插头本身出现损坏，可能会导致接触不良或电路断开。
解除方法：检查插头连接是否牢固，如有必要，更换损坏的插头。
配电柜七大故障维修解决办法配电柜的作用是配电操控将电能分配到各个负荷部位，及在电路短路、过载和漏电时进行断电维护。
它作为动力中心和主配电装置，主要用作对电力线路、主要用电设备的控制、监视、测量与保护。
常设置在变电站、配电室等处。
因配电柜的特殊性在正常生产时无法对其进行维护，存在积尘较多、螺丝松动等的情况，为了保证配电柜长期运行，需定期进行检测、维修、保养。
关于配电柜的故障维修，下面通意达小编介绍比较常见的解决办法，配电柜的维修一、断路器无法合闸1、按下合闸按钮，合闸线圈有电但不动作——更换欠压线圈；2、合闸按钮接触不良——更换合闸按钮；3、控制回路熔芯（保险）烧坏——更换熔芯；4、断路器没有储能——检查电机电压必须大于85%；5、合闸电磁铁电压过小——合闸电磁铁电压必须大于85%；6、合闸电磁铁损坏——更换合闸电磁铁；7、抽屉式断路器二次回路接触不良——摇出抽屉式断路器，再重新摇到接通位置，检查二次回路是否连接可靠；8、万转开关在停止位——将开关转到送电位置。
二、进线柜主开关不能分闸1、分闸按钮接触不良——更换分闸按钮；2、分闸线圈烧坏——更换分闸线圈。
三、主计量无功表反转或不转1、电容补偿功率因数偏高——调整电容补偿至0.92-0.97；2、变压器进线相序错误——重新调整相序；3、电压电流回路正常——更换无功表。
四、电容柜不能自动投切1、电流取样信号线未接——接好电流取样信号线；2、补偿控制器熔芯烧坏——更换熔芯；3、电压偏高，控制器显示过压——调整过压保护点；4、电流偏小，控制器显示超前——增大电流后能自动工作；5、电容柜补偿仪显示过压——重新设定电压值。
五、抽屉出线电能表不转1、二次插件接触不良——重新调整二次插件接触片；2、电流电压正常——更换电能表。
六、双电源切换不能自动投切1、万转开关或手动转换开关没转到自动位——将开关设在自动位置；2、欠压脱扣器没闭合——检查电压等级是否大于85%；3、时间继电器没闭合——检查2号7号接点电压是否正常；4、断路器分励机构没复位——检查机械连锁是否松动。

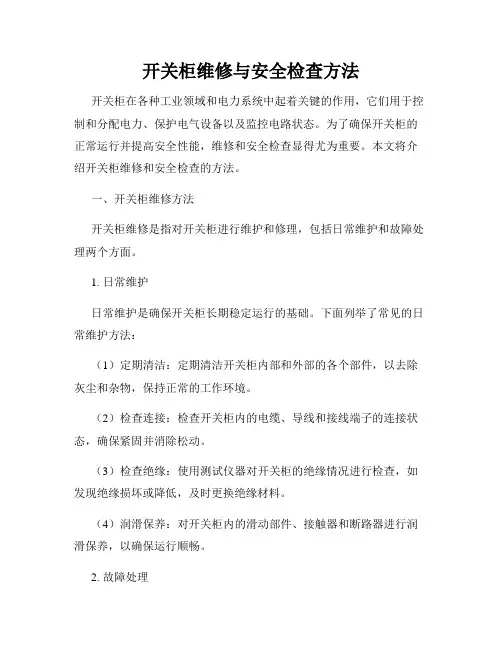

开关柜维修与安全检查方法开关柜在各种工业领域和电力系统中起着关键的作用，它们用于控制和分配电力、保护电气设备以及监控电路状态。
为了确保开关柜的正常运行并提高安全性能，维修和安全检查显得尤为重要。
本文将介绍开关柜维修和安全检查的方法。
一、开关柜维修方法开关柜维修是指对开关柜进行维护和修理，包括日常维护和故障处理两个方面。
1. 日常维护日常维护是确保开关柜长期稳定运行的基础。
下面列举了常见的日常维护方法：（1）定期清洁：定期清洁开关柜内部和外部的各个部件，以去除灰尘和杂物，保持正常的工作环境。
（2）检查连接：检查开关柜内的电缆、导线和接线端子的连接状态，确保紧固并消除松动。
（3）检查绝缘：使用测试仪器对开关柜的绝缘情况进行检查，如发现绝缘损坏或降低，及时更换绝缘材料。
（4）润滑保养：对开关柜内的滑动部件、接触器和断路器进行润滑保养，以确保运行顺畅。
2. 故障处理在实际运行中，开关柜可能会发生各种故障，例如断路器的跳闸、接触器的接触不良等。
以下介绍了常见故障处理的方法：（1）故障定位：利用故障指示灯、故障记录等功能来确定故障发生的位置和原因。
（2）维修技术：根据故障的具体情况，选择合适的维修技术，如更换损坏的部件、调整接触器间隙等。
（3）安全措施：在进行维修时，必须遵循相关的安全操作规程，戴好防护用具，确保人身安全。
二、开关柜安全检查方法开关柜安全检查是为了发现潜在的安全隐患，提前采取措施避免事故发生。
下面列举了开关柜安全检查的方法：1. 外观检查外观检查是通过观察开关柜外部的表现来判断是否存在问题。
以下是一些需要检查的方面：（1）灰尘和杂物：清除开关柜外部的灰尘和杂物，防止积聚导致散热不良。
（2）标识和标志：检查开关柜上的标识和标志是否清晰可见，确保操作人员能够正确理解。
（3）防护罩：检查开关柜的防护罩是否完好，有无破损或松动。
2. 内部检查内部检查是对开关柜内部的各个部件和连接进行检查，以确保其正常工作和安全性能。

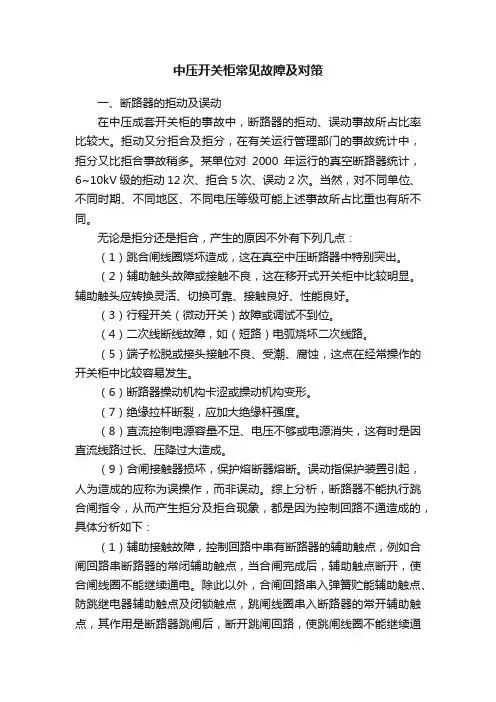

中压开关柜常见故障及对策一、断路器的拒动及误动在中压成套开关柜的事故中，断路器的拒动、误动事故所占比率比较大。
拒动又分拒合及拒分，在有关运行管理部门的事故统计中，拒分又比拒合事故稍多。
某单位对2000年运行的真空断路器统计，6~10kV级的拒动12次、拒合5次、误动2次。
当然，对不同单位、不同时期、不同地区、不同电压等级可能上述事故所占比重也有所不同。
无论是拒分还是拒合，产生的原因不外有下列几点：（1）跳合闸线圈烧坏造成，这在真空中压断路器中特别突出。
（2）辅助触头故障或接触不良，这在移开式开关柜中比较明显。
辅助触头应转换灵活、切换可靠、接触良好、性能良好。
（3）行程开关（微动开关）故障或调试不到位。
（4）二次线断线故障，如（短路）电弧烧坏二次线路。
（5）端子松脱或接头接触不良、受潮、腐蚀，这点在经常操作的开关柜中比较容易发生。
（6）断路器操动机构卡涩或操动机构变形。
（7）绝缘拉杆断裂，应加大绝缘杆强度。
（8）直流控制电源容量不足、电压不够或电源消失，这有时是因直流线路过长、压降过大造成。
（9）合闸接触器损坏，保护熔断器熔断。
误动指保护装置引起，人为造成的应称为误操作，而非误动。
综上分析，断路器不能执行跳合闸指令，从而产生拒分及拒合现象，都是因为控制回路不通造成的，具体分析如下：（1）辅助接触故障，控制回路中串有断路器的辅助触点，例如合闸回路串断路器的常闭辅助触点，当合闸完成后，辅助触点断开，使合闸线圈不能继续通电。
除此以外，合闸回路串入弹簧贮能辅助触点、防跳继电器辅助触点及闭锁触点，跳闸线圈串入断路器的常开辅助触点，其作用是断路器跳闸后，断开跳闸回路，使跳闸线圈不能继续通电。
断路器辅助触点很多，每台断路器大致有20对左右的辅助触点，辅助触点有对接式，也有唇形插入式。
一般说来，唇形插入式的可靠性较高，当然触头簧片材质也很重要，如触头的导电性、镀银的厚度、触头的长度和厚度及接触片的弹性等都对其接触性能有很大影响，即辅助触点的容量及机械寿命至关重要。
电厂运行中开关柜应用非常多，但是电气设备在运行过程中都免不了要出现故障，当开关柜出现故障的时候，能否可以及时有效的处理就是对做运维技术的考验了。
一、开关柜常见有哪些故障（1）开关柜拒合闸。
（2）开关柜拒分闸。
（3）开关柜红灯不亮。
（4）开关柜绿灯不亮。
（5）电流互感器有异常声音。
（6）闭锁失灵,在合闸状态时,网门能被打开。
（7）开关柜的工作灯不亮。
（8）隔离开关拒分拒合。
（9）手车开关柜遥控合不上闸。
（10）机构分合闸指示牌位置不对。
二、开关柜合不上闸处理1.GG1A型开关柜合不上闸的原因。
（1）操作不当。
（2）合闸电源消失。
（3）控制回路断线。
（4）转换开关接触不良。
（5）合闸线圈断线。
合闸接触器线圈断线。
（6）辅助触点接触不良。
树上鸟教育电气设计培训（7）其它机械方面故障,如传动机构连杆脱落、合闸铁芯卡涩,断路器分闸后机构没有复位等。
处理方法：（1）首先在绿灯亮的情况下,再合一次闸,如果合上,说明是转换开关没合到位,属于操作不当。
（2）如果绿灯亮,接触器动作,应该检查合闸电源是否正常,如电源开关没投、合闸熔断器熔断等原因并处理。
检查熔断器是否熔断的方法有两种:一种为带电检查,一种为取下后用欧姆档检查。
（3）如果绿灯不亮,那么首先检查控制熔断器和小开关是否熔断或者跳闸。
若果发现问题,应及时更换。
（4）辅助触点接触不良,绿灯不亮,打开机构盖,检查合闸回路辅助触点,调整小拉杆到合格位置。
什么位置算合格?（5）合闸接触器线圈断线,或者接点卡劲。
更换接触器或者拆下检修。
（6）转换开关接触不良,用短路线将5-8接点短路后能合闸,说明接点接触不良,拆检修或者更换。
（7）打开机构盖，用手动合闸检查合闸顶杆是否能过托架2mm，如果不能说明合闸铁芯行程不够，应调整铁芯顶杆长度。
（8）打开机构盖,检查机构在上一次分闸后是否回位。
如果没有，应手动方法将其归位，再合闸。
树上鸟教育电气设计培训（9）检查合闸电源电压是否满足不低于85%的额定电压。
低压开关柜常见故障及处理方法一、低压开关柜常见故障：1.电器元件损坏：低压开关柜中的电器元件如断路器、接触器、熔断器等可能会因长期使用或外部因素损坏，导致设备不能正常运行。
2.线路短路：低压开关柜中的线路可能会因绝缘损坏、接触不良等原因导致短路，造成设备停电或者烧毁。
3.过载：低压开关柜中的负载超过额定电流容量会引起过载，导致开关器件受损或烧毁。
4.温升过高：低压开关柜在长时间高负荷运行下，由于内部电器元件损耗产热，可能会导致温升过高，进而影响设备的正常运行。
5.电源故障：低压开关柜的供电线路或者电源设备可能会发生故障，导致设备无法正常供电。
6.过压或欠压：低压开关柜在过压或欠压情况下，由于设备电气参数超过了额定值，可能会造成设备损坏或无法正常工作。
二、低压开关柜常见故障处理方法：1.电器元件损坏处理方法：-损坏的电器元件需要更换为新的设备，确保其符合规格和要求。
-设备更换后需进行测试和验收，确保安装正确并且能够正常运行。
2.线路短路处理方法：-首先需要切断电源，避免进一步损害设备和人员伤害。
-检查线路是否有损坏，如发现问题，需要修复或更换受损的线路。
-检查线路的绝缘情况，确保没有绝缘损坏的地方。
-确保线路连接良好，避免接触不良导致线路短路。
3.过载处理方法：-检查负载情况，确保不超过低压开关柜的额定电流容量。
-如需增加负载，可以考虑添加额外的低压开关柜来分担负荷。
-检查开关器件的额定电流容量，更换不符合要求的设备。
4.温升过高处理方法：-检查低压开关柜的通风情况，确保良好的空气流通。
-检查电气元件的正常工作，是否存在损坏或制冷不良等问题。
-如有需要，可以增加降温设备如风扇或散热片。
5.电源故障处理方法：-检查电源线路和设备是否与低压开关柜的连接良好。
-如发现电源线路有损坏，需要进行修复或更换。
-检查电源设备是否正常工作，如有问题需及时修复或更换。
6.过压或欠压处理方法：-安装过压保护和欠压保护装置，能够及时切断电源保护低压开关柜。
10KV高压开关柜故障原因分析及措施10kV高压开关柜是电力系统中广泛应用的电器设备。
其作用是开启、关闭、接通、隔离和保护10kV电力系统的电路。
然而，在使用过程中，10kV高压开关柜可能会发生各种故障，影响电力系统的正常运行和安全稳定。
因此，及时分析故障原因并采取措施，是确保电力系统稳定运行的关键。
以下是10kV高压开关柜常见故障原因分析及措施。
1.闸门接点烧坏闸门接点烧坏是10kV高压开关柜常见故障之一，通常是由于电流过大或者过载引起的。
此时，需要停用设备进行检查和维修。
为了避免此类故障，应在选型时考虑设备的额定容量和工作特性，避免过载。
2.固定连接处腐蚀或松动固定连接处腐蚀或松动可能导致接触不良或电弧，进而引起其他故障。
在使用过程中，应及时检查和紧固连接处，加强保养和维护。
3.机械故障机械故障是由于设备本身缺陷或过度磨损引起的，如设备弹簧断裂、轴承损坏等。
此时，需要停止设备并进行维修。
在使用过程中应定期检查设备状态并进行维护，避免过度磨损。
4.电气故障电气故障包括短路、漏电和绝缘损坏等。
出现电气故障时应立即停止设备并进行检查和维修。
在使用过程中应定期检查设备状态和电气绝缘状态，保证设备正常运行。
对于10kV高压开关柜的故障维修和保养，可以采取以下措施：1.定期检查设备状态: 定期检查设备状态，包括机械和电气状态，对电器元件、连接件、绝缘件等进行检查和维护。
2.重视开关柜的维护保养: 保持开关柜外部清洁，避免污染或腐蚀。
对于高度危险的开关柜，应定期对操作者进行培训，并在使用时配备相应的保护设备。
3.选择优质的设备: 在选型时优先选择质量优良、性能稳定的设备，并根据设备的额定容量和工作特性进行正确使用，避免过载和短路故障。
4.紧密配合: 由于电力系统的复杂性，维修和保养应紧密配合，避免弄巧成拙。
当出现故障时，及时配合检查设备、维修和恢复电力系统的正常运行。
总的来说，10kV高压开关柜在使用过程中可能会出现各种不同的故障，但只要注意预防和维护，采取相应的措施，就可以保证电力系统的稳定运行，避免故障对设备和生产带来不利影响。
10 kV开关柜电气故障分析与处理电气故障是指电气设备或电气线路出现故障或损坏，导致电气系统无法正常运行或出现异常现象。
10 kV开关柜是供电系统中的重要设备之一，其故障会对供电系统的稳定性和安全性造成严重影响。
本文将分析常见的10 kV开关柜电气故障，并介绍相应的处理方法。
一、开关柜不动作当开关柜无法动作时，可能的原因有：开关柜内部元件损坏、控制回路中断、电源故障等。
具体解决方法如下：1.检查开关柜内部元件是否损坏，如断路器是否损坏、断路器电流互感器是否故障等。
如发现损坏，需更换相应的元件。
2.检查开关柜的控制回路是否中断。
可以通过检查控制回路的接线端子是否松动、接触不良等方式解决。
3.检查电源是否正常。
可以通过检查电源电压、电流是否正常来判断。
如果电源故障，需要修复或更换电源。
二、开关柜漏电当开关柜出现漏电现象时，可能的原因是开关柜绝缘不良或设备接地不良等。
具体解决方法如下：1.检查开关柜的绝缘状况。
可以使用绝缘电阻测量仪检测开关柜的绝缘电阻，如果电阻值较低或接近零，表明绝缘存在问题，应及时修理或更换绝缘材料。
2.检查开关柜与地的接地情况。
开关柜的接地应牢固可靠，接地电阻应符合规定值。
如发现接地不良，应重新接地或修复接地线路。
三、开关柜过载当开关柜过载时，可能会出现断路器跳闸现象，导致供电系统中断。
具体解决方法如下：1.检查开关柜的负载情况。
可以通过检查负载电流大小和运行情况来判断是否过载。
如发现负载过大，应减少负载或增加额定电流更大的断路器。
2.检查断路器的额定电流是否与负载相匹配。
如果断路器的额定电流小于负载电流，应更换额定电流更大的断路器。
四、开关柜短路当开关柜发生短路时，可能会导致电气设备或电气线路烧毁，引发火灾等严重后果。
具体解决方法如下：2.检查开关柜的过电压保护装置是否正常工作。
过电压保护装置可以限制电气设备的过电压，防止发生短路。
如发现过电压保护装置故障，应修复或更换。
对于10 kV开关柜的电气故障，需要根据具体情况采取相应的处理方法。
10 kV开关柜电气故障分析与处理10 kV开关柜是电力系统中一种十分重要的设备，其功能是控制及转换高压电流，保护电力设备。
当开关柜出现故障时，不仅会影响正常供电，而且还有可能对电力设备造成严重损坏，严重时甚至会引发火灾等安全事故。
因此，对开关柜电气故障的分析和处理具有重要的现实意义，可以确保供电安全稳定运行。
1. 故障现象10 kV开关柜的电气故障种类较多，常见的故障有短路、过载、漏电、接触不良等情况。
不同类型的故障会表现出不同的现象，下面分别介绍各种故障的表现。
(1) 短路故障：短路是指带电体之间发生直接的电气连接，导致电路电流迅速增加，电气设备瞬间过载，电能转化成热能，易引起火灾。
短路故障表现为开关柜进线时出现跳闸或者开关柜自身故障跳闸，触电电流指示波形为直线。
(2) 过载故障：由于某些原因，电路内负荷电流超过额定值而引起的故障称为过载故障。
过载故障的表现为设备温度升高或者发热，有异味或者冒烟的现象，通常会造成保险丝熔断或主断路器跳闸。
(3) 漏电故障：漏电是指带电元件或线路出现接触不良或绝缘损坏导致电流泄漏到地面或其他介质上的现象。
漏电故障表现为接地电流超标或接线柜漏电指示灯报警。
(4) 接触不良故障：接触不良是指连接点处接触电阻过大导致电流不能正常流通的现象。
接触不良故障表现为设备温度升高或者发热，通常会引起设备运行不稳定或发生间歇性故障。
2. 故障原因10 kV开关柜的电气故障原因复杂多样，一般可归纳为以下几个方面：(1) 设备老化：开关柜内的电容、电阻、绝缘等元件会随着使用时间的推移而老化，出现漏电、接口松動等现象，从而引起电气故障。
(2) 环境因素：电气设备通常处在特定的环境中，例如高温、潮湿、腐蚀等环境会对设备性能产生损害，导致电气故障。
(3) 操作误操作：操作人员技术不熟练或者不遵守操作规程容易引起设备故障，例如误操作开关柄、插头松动等。
(4) 设备安装：电气设备的安装是否妥善，接线是否牢固都是造成故障的可能因素。
故障现象产生原因1.控制回路故障；2.智能脱扣器动作后，面板上的红色按钮没有复位；框架断路器不能合闸排除方法1.用万用表检查开路点；2.查明脱扣原因，排除故障后按下复位按钮；3.储能机构未储能或储能电路出现故3.手动或电动储能，如不能储能，再障；4.抽出式开关是否摇到位；5.电气连锁故障；。
6.合闸线圈坏。
1.机构脱扣后，没有复位；用万用表逐级检查电机或开路点；4.将抽出式开关摇到位；5.检查连锁线是否接入；6.用目测和万用表检查。
1.xx脱扣原因并排出故障后复位；2.使进线端带电，将手柄复位后，再合闸；3.将操作机构压入后再合闸。
1.适当减小用电负荷；2.重新设置断路器参数值。
切不可反复多次合闸，必须查明故障，排除后再合闸。
1.接触器受潮，铁芯表面锈蚀或产生污垢；1、清除铁芯表面的锈或污垢；2、清除杂物。
塑壳断路器不能合闸2.断路器带欠压线圈而进线端无电源；3.操作机构没有压入。
断路器经常跳闸1.断路器过载；2.断路器过流参数设置偏小。
出线回路有短路现象。
断路器合闸就跳接触器发响2.有杂物掉进接触器，阻碍机构正常3．检查操作电源，恢复正常。
动作；3．操作电源电压不正常。
1.控制回路有远控操作，而远控线未正确接入；1.正确接入远控操作线；2.查明负载过电流原因，将热元件复不能就地控制操作2.负载侧电流过大，使热元件动作；位；3.热元件整定值设置偏小，使热元件动作。
1、控制回路无电源电压；1、检查控制回路，恢复电源电压；2、正确连接信号线。
3.调整热元件整定值并复位。
电容柜不能自动补偿2、电流信号线未正确连接。
从电源进线总柜的电流互感器上取补偿器始终只显1.00电流取样信号未送入补偿器电流信号至控制仪的电流信号端子上。
电网负荷是滞后状态（感性），补偿器却显示超前（容性），或者显示滞后，但投入电容器后功率因数值不是增大，反而减小。
电流信号与电压信号相位不正确1、220V补偿器电流取样信号应与电压信号（电源）在同一相上取样。
10 kV开关柜电气故障分析与处理10 kV开关柜作为重要的电力设备，在运行过程中难免会遇到一些电气故障问题，需要及时分析和处理。
本文将针对一些常见的10 kV开关柜电气故障进行分析和处理方法的介绍。
一、断路器跳闸1. 故障表现：断路器跳闸，导致线路停电。
2. 原因分析：断路器跳闸的原因有很多，可能是电器元件老化，或者是外部因素导致的故障，比如过载、短路、接触不良等。
具体的原因需要根据具体情况进行分析。
3. 处理方法：首先要确定导致断路器跳闸的原因，然后根据具体情况进行相应的处理。
比如如果是过载导致的断路器跳闸，可以考虑减小负载；如果是短路导致的断路器跳闸，则需要找到短路点并及时处理；如果是接触不良导致的断路器跳闸，则需要检查接口处是否存在污染或松动的情况，并进行清洁或紧固处理。
二、电缆接头发热1. 故障表现：电缆接头位置发热，温度过高，可能会引起火灾等危险情况。
2. 原因分析：电缆接头发热的原因可能是因为接头处接触不良，导致接头电阻增加，从而产生过多的热量。
另外，电缆接头老化、电缆绝缘破损等也可能引起接头发热。
3. 处理方法：对于电缆接头发热问题，需要尽快排除隐患，并及时进行处理。
首先需要检查电缆接头处是否存在接触不良或其他故障，如有故障及时进行处理。
同时，维护人员需要定期检查电缆接头，并进行清理和维护工作。
三、继电器故障1. 故障表现：继电器无法正常工作，从而导致设备无法正常运行。
3. 处理方法：如果继电器故障，需要首先找到故障点，并进行检查和排除。
如果是电器元件老化，需要更换损坏的部件；如果是由于过载、短路等问题导致的故障，则需要根据具体情况进行相应的处理措施。
四、保护器误动作1. 故障表现：保护器误动作，可能会导致误切电等问题。
2. 原因分析：保护器误动作的原因有很多，可能是由于保护器设置错误、设备故障、线路干扰等多种原因导致的。
3. 处理方法：保护器误动作问题需要根据具体的原因进行处理。
低压开关柜常见故障及处理方法一、低压开关柜常见故障分析1.跳闸故障：低压开关柜跳闸是指低压开关柜在工作中发生异常，导致断开电路供电。
常见跳闸原因包括过载跳闸、短路跳闸和地故障跳闸等。
过载跳闸是指电流超过设备额定值导致保护装置动作；短路跳闸是指电路发生短路导致断开电路；地故障跳闸是指电路发生接地故障导致断开电路供电。
2.温度过高故障：低压开关柜在长时间的运行过程中会产生一定的热量，若柜内散热不良或负载过大，可能导致开关柜温度过高。
温度过高故障会降低设备的工作效率，造成设备老化甚至设备烧毁。
3.绝缘故障：低压开关柜绝缘故障是指设备内绝缘性能下降或破损导致电弧放电及漏电等问题。
绝缘故障会导致设备短路或着火，严重时会对人身安全产生威胁。
4.机械故障：低压开关柜在长时间的运行中可能会出现机械故障，如接触不良、机构脱落或松动、机械部件磨损等。
机械故障会影响开关柜的正常工作，导致设备失效甚至引发其他故障。
二、低压开关柜常见故障处理方法1.跳闸故障处理方法：a.压板或熔断器过热跳闸：检查过载情况，清理过多负载，适当增加设备容量或更换熔断器；b.短路跳闸：排除短路原因，修复或更换受损电器设备；c.地故障跳闸：找出地故障点，修复或更换受损电气设备。
2.温度过高故障处理方法：a.检查电器设备负载是否过大，适当减少负载或增加设备容量；b.检查低压开关柜内部散热是否良好，清理内部灰尘和障碍物，保证空气流通；c.检查设备通风系统是否正常运行，如风扇是否工作良好，设备散热片是否损坏。
3.绝缘故障处理方法：a.定期进行设备绝缘测试，发现问题及时采取措施修复；b.检查设备绝缘材料是否有老化、损坏现象，及时更换；c.检查设备的接地线是否良好连接，保证设备接地良好。
4.机械故障处理方法：a.定期进行机械部件的检查和维护，确保机械部件的正常运行；b.检查接触点是否干净，清理或更换不良接触点；c.对松动的机构部件进行紧固。
以上是低压开关柜常见故障及处理方法的介绍，对于低压开关柜的正常运行和设备的安全，定期的检查和维护是非常重要的。
10KV高压开关柜故障原因分析及措施10KV高压开关柜是电力系统中非常重要的设备，它起着保护、控制和分配电能的作用。
在长期的使用过程中，开关柜也会出现各种故障，影响到电力系统的正常运行。
对于开关柜的故障原因进行分析并采取相应的措施显得尤为重要。
本文将从故障原因和相应的解决措施两个方面进行详细阐述。
一、故障原因分析1. 绝缘老化随着开关柜的使用时间的增长，绝缘材料会逐渐老化，导致绝缘性能下降。
这样会造成绝缘击穿、漏电等故障。
2. 强磁场干扰开关柜周围的强磁场会对开关柜的电气设备产生影响，导致设备异常运行，甚至故障。
3. 湿度和环境条件潮湿的环境会导致开关柜内部的设备腐蚀，影响设备的正常工作。
高温、低温等极端环境条件也会对开关柜产生一定的影响。
4. 设备质量问题制造商在生产过程中的设备质量问题也是导致开关柜故障的一个重要原因。
5. 操作不当不规范的操作和维护也会导致开关柜的故障，比如设备过载运行、频繁操作等。
6. 其他原因诸如外部电磁干扰、雷击等因素也有可能导致开关柜故障。
二、解决措施1. 定期检测绝缘性能针对绝缘老化问题，可以定期对开关柜的绝缘性能进行测试，及时发现绝缘老化情况，采取相应的维护措施。
2. 减小强磁场干扰开关柜周围的强磁场应尽量避免，如果无法避免，可以对开关柜进行屏蔽，或者采用干扰抑制技术。
3. 控制环境条件在开关柜使用的环境条件下，可以加强环境控制措施，保证开关柜处于适宜的使用环境。
5. 规范操作和维护对操作和维护人员进行规范的培训和指导，保证操作和维护的规范性和准确性。
10KV高压开关柜的故障原因各种各样，但通过定期的检测、保养和规范的操作，可以有效预防和解决这些故障，确保电力系统的正常运行。
在使用过程中，还需要严格按照规范进行操作，确保设备运行在安全、稳定的状态下，这样才能更好地保障供电的可靠性和安全性。
10kV高压开关柜故障分析10kV高压开关柜是电力系统中的重要设备，它负责对10kV电网进行分支、配电和控制。
由于长期运行和外界环境的影响，高压开关柜可能会发生故障，影响电力系统的正常运行。
本文将对10kV高压开关柜常见故障进行分析，并提出相应的解决办法。
1. 电气故障电气故障是10kV高压开关柜最常见的故障之一。
主要表现为闸刀无法正常合闸或分闸，断路器无法正常进行开关操作，导致供电中断。
导致电气故障的原因有多种，主要包括以下几个方面：闸刀接触不良，导致电弧击穿；断路器内部零部件损坏，如触头氧化、弹簧松动等；外力撞击导致设备损坏等。
解决办法：对于闸刀接触不良的故障，首先应检查接触面是否有杂物，如灰尘、腐蚀物等，需进行清理。
若接触面已受损严重，应及时更换。
对于断路器内部零部件损坏的故障，需要进行维修或更换受损零部件。
在设备安装和运行过程中，应注意避免外力撞击，如设立防护栏杆等。
2. 绝缘故障绝缘故障是10kV高压开关柜另一常见故障。
主要表现为设备发生局部击穿、绝缘子破裂等问题，导致设备无法正常工作。
绝缘故障的原因主要有以下几个方面：绝缘子老化、污秽度过高，导致绝缘强度下降；设备封闭性不好，导致湿气进入设备，引起绝缘击穿等。
解决办法：定期进行绝缘子的维护与检查，如清洗绝缘子表面的污垢、更换老化绝缘子等。
提高设备的封闭性，防止湿气进入设备。
对于发生绝缘击穿的设备，应及时进行修复或更换。
3. 动作故障动作故障是指开关柜的保护装置发生误动作或失灵，导致设备无法正常保护电力系统。
主要表现为保护装置误动作、灵敏度下降、动作迟滞等。
动作故障的原因主要有以下几个方面：保护装置继电器参数设置不当；保护装置内部元件老化、损坏；干扰信号干扰保护装置等。
解决办法：对于保护装置参数设置不当的故障，应根据电力系统的实际情况进行合理调整。
对于保护装置内部元件老化、损坏的故障，需要进行维修或更换。
提高设备的抗干扰能力，使其能够正常工作。
KYN28A-12高压开关柜故障排除指南本指南为KYN28A-12高压开关柜的故障排除提供了一些基本的指导。
以下是一些常见问题和相应的解决方案：1. 开关柜无法启动- 问题描述：开关柜无法启动，没有任何反应。
问题描述：开关柜无法启动，没有任何反应。
- 可能原因和解决方案：可能原因和解决方案：- 确保电源插座正常工作，插头已经插好。
- 检查电源线是否连接紧密，并且没有损坏。
- 检查开关柜的主开关是否打开。
- 检查开关柜的控制电源是否正常供电。
- 如果以上均无问题，可能是开关柜内部元件故障导致，建议联系专业维修人员进行修复。
2. 开关柜频繁跳闸- 问题描述：开关柜经常跳闸，无法正常运行。
问题描述：开关柜经常跳闸，无法正常运行。
- 可能原因和解决方案：可能原因和解决方案：- 检查负荷是否超过了开关柜的额定负荷能力，若超过则调整负荷分配或添加其他开关柜。
- 检查是否有电气设备或线路故障，导致短路、过载等问题，需要修复相应故障。
- 检查开关柜的保护装置是否正常工作，如断路器、保险丝等需要更换或修复。
- 如果以上均无问题，可能是开关柜内部元件故障导致，建议联系专业维修人员进行修复。
3. 开关柜发生漏电- 问题描述：开关柜发生漏电，触发保护装置断开电源。
问题描述：开关柜发生漏电，触发保护装置断开电源。
- 可能原因和解决方案：可能原因和解决方案：- 检查开关柜的接地情况，确保接地良好，防止漏电。
- 检查开关柜内部元件是否有漏电现象，需要修复或更换相应元件。
- 建议使用漏电保护器对开关柜进行额外的防护。
4. 开关柜温度过高- 问题描述：开关柜温度过高，可能存在安全隐患。
问题描述：开关柜温度过高，可能存在安全隐患。
- 可能原因和解决方案：可能原因和解决方案：- 检查开关柜内部通风装置是否正常工作，清理通风口和风扇。
- 检查开关柜负荷是否超载，需要调整负荷分配或添加其他开关柜。
- 检查开关柜内的电缆布置是否合理，避免堆叠和交叉布线。
35kv开关柜常见故障及处理方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、输电线路接地故障。
1. 故障表现：开关柜指示灯或显示屏报警，检测到接地故障。
