《水轮机》考试卷E(答案).doc3

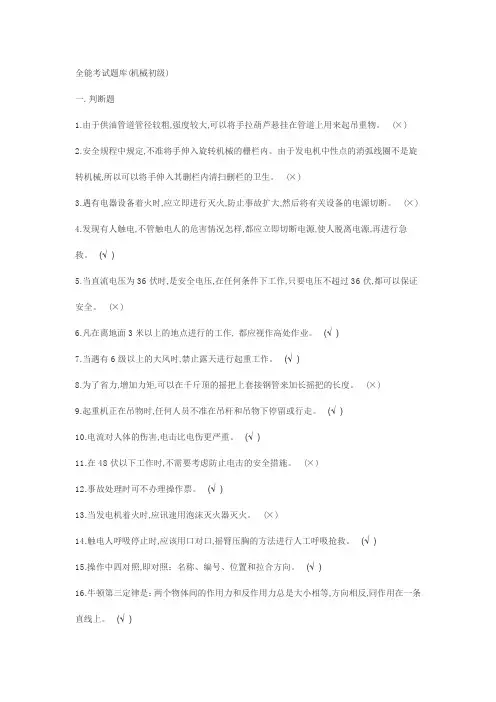

全能考试题库(机械初级)一. 判断题1.由于供油管道管径较粗,强度较大,可以将手拉葫芦悬挂在管道上用来起吊重物。

(×)2.安全规程中规定,不准将手伸入旋转机械的栅栏内。

由于发电机中性点的消弧线圈不是旋转机械,所以可以将手伸入其删栏内清扫删栏的卫生。

(×)3.遇有电器设备着火时,应立即进行灭火,防止事故扩大,然后将有关设备的电源切断。

(×)4.发现有人触电,不管触电人的危害情况怎样,都应立即切断电源,使人脱离电源,再进行急救。

(√ )5.当直流电压为36伏时,是安全电压,在任何条件下工作,只要电压不超过36伏,都可以保证安全。

(×)6.凡在离地面3米以上的地点进行的工作, 都应视作高处作业。

(√ )7.当遇有6级以上的大风时,禁止露天进行起重工作。

(√ )8.为了省力,增加力矩,可以在千斤顶的摇把上套接钢管来加长摇把的长度。

(×)9.起重机正在吊物时,任何人员不准在吊杆和吊物下停留或行走。

(√ )10.电流对人体的伤害,电击比电伤更严重。

(√ )11.在48伏以下工作时,不需要考虑防止电击的安全措施。

(×)12.事故处理时可不办理操作票。

(√ )13.当发电机着火时,应讯速用泡沫灭火器灭火。

(×)14.触电人呼吸停止时,应该用口对口,摇臂压胸的方法进行人工呼吸抢救。

(√ )15.操作中四对照,即对照：名称、编号、位置和拉合方向。

(√ )16.牛顿第三定律是：两个物体间的作用力和反作用力总是大小相等,方向相反,同作用在一条直线上。

(√ )17.一个已知力只能分解成X方向和Y方向的两个分力。

(×)18.合外力对物体所做的功,等于物体的动能。

(×)19.能量不能创生也不能消灭,它不能从一种形式转化为另一种形式。

(×)20.两个形状及大小相同,但重力不同的均质物体,其重心的位置相同。

(√ )21.液体的汽化压强在任何温度下都是定置。

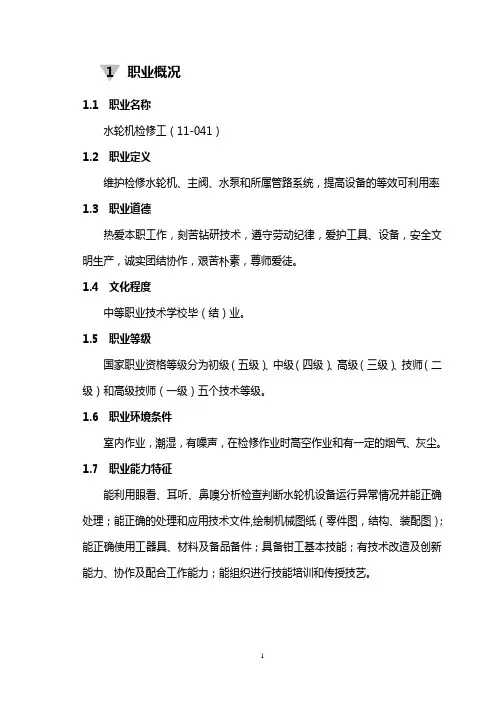

1 职业概况1.1 职业名称水轮机检修工（11-041）1.2职业定义维护检修水轮机、主阀、水泵和所属管路系统，提高设备的等效可利用率1.3 职业道德热爱本职工作，刻苦钻研技术，遵守劳动纪律，爱护工具、设备，安全文明生产，诚实团结协作，艰苦朴素，尊师爱徒。

1.4 文化程度中等职业技术学校毕（结）业。

1.5 职业等级国家职业资格等级分为初级（五级）、中级（四级）、高级（三级）、技师（二级）和高级技师（一级）五个技术等级。

1.6 职业环境条件室内作业，潮湿，有噪声，在检修作业时高空作业和有一定的烟气、灰尘。

1.7 职业能力特征能利用眼看、耳听、鼻嗅分析检查判断水轮机设备运行异常情况并能正确处理；能正确的处理和应用技术文件,绘制机械图纸（零件图，结构、装配图）；能正确使用工器具、材料及备品备件；具备钳工基本技能；有技术改造及创新能力、协作及配合工作能力；能组织进行技能培训和传授技艺。

2 职业技能培训2.1 培训期限2.1.1初级工：在取得职业准入资格的基础上，进厂（局）见习期间的技能培训累计不少于500标准学时；2.1.2中级工：在取得初级职业资格的基础上累计不少于400标准学时；2.1.3 高级工：在取得中级职业资格的基础上累计不少于400标准学时；2.1.4 技师：在取得高级职业资格的基础上累计不少于500标准学时；2.1.5高级技师：在取得技师职业资格的基础上累计不少于350标准学时；2.2 培训教师2.2.1任职条件2.2.1.1具有良好的职业道德;2.2.1.2具有组织和指导教学经验和较好的表达能力;2.2.1.3熟悉相关工种的专业理论和操作技能;2.2.1.4能正确、规范、熟练地进行操作示范;2.2.1.5善于启发、组织学员专注学习、独立钻研；2.2.1.6能指导并有效的控制学员的操作行为；2.2.2任职资格2.2.2.1具有中级以上专业技术职称的工程技术人员和高级工、技师,并经师资培训取资格证书可担任初、中级工培训教师2.2.2.2具有高级以上专业技术职称的工程技术人员和高级技师,并经师资培训取资格证书可担任高级工、技师和高级技师的培训教师2.3 培训场地设备2.3.1具备本职业基础知识培训的教室和教学设备；2.3.2具备基本技能训练的实习场所及实际操作训练设备；2.3.3本厂生产现场实际设备。

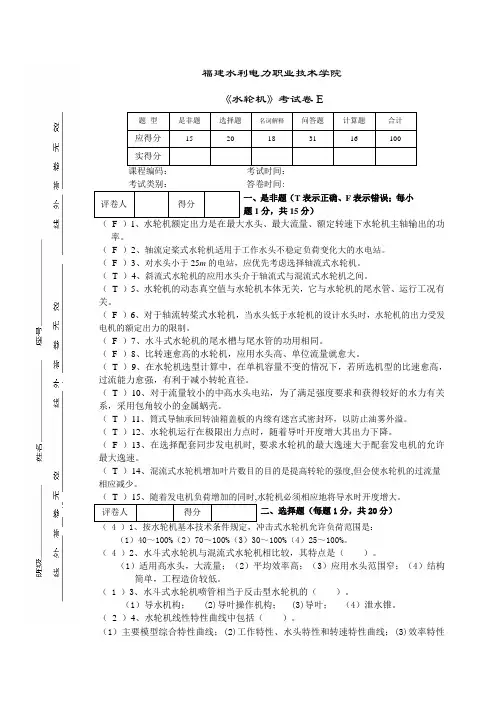

《水轮机》考试卷E考试类别：答卷时间:一、是非题（T表示正确、F表示错误；每小题1分，共15分）率。

（ F ）2、轴流定桨式水轮机适用于工作水头不稳定负荷变化大的水电站。

（ F ）3、对水头小于25m的电站，应优先考虑选择轴流式水轮机。

（T ）4、斜流式水轮机的应用水头介于轴流式与混流式水轮机之间。

（T ）5、水轮机的动态真空值与水轮机本体无关，它与水轮机的尾水管、运行工况有关。

（ F ）6、对于轴流转桨式水轮机，当水头低于水轮机的设计水头时，水轮机的出力受发电机的额定出力的限制。

（ F ）7、水斗式水轮机的尾水槽与尾水管的功用相同。

（ F ）8、比转速愈高的水轮机，应用水头高、单位流量就愈大。

（T ）9、在水轮机选型计算中，在单机容量不变的情况下，若所选机型的比速愈高，过流能力愈强，有利于减小转轮直径。

（T ）10、对于流量较小的中高水头电站，为了满足强度要求和获得较好的水力有关系，采用包角较小的金属蜗壳。

（T ）11、筒式导轴承回转油箱盖板的内缘有迷宫式密封环，以防止油雾外溢。

（T ）12、水轮机运行在极限出力点时，随着导叶开度增大其出力下降。

（ F ）13、在选择配套同步发电机时, 要求水轮机的最大逸速大于配套发电机的允许最大逸速。

（T ）14、混流式水轮机增加叶片数目的目的是提高转轮的强度,但会使水轮机的过流量相应减少。

二、选择题（每题1分，共20分）（1）40～100%（2）70～100%（3）30～100%（4）25～100%。

（ 4 ）2、水斗式水轮机与混流式水轮机相比较，其特点是（）。

（1）适用高水头，大流量；（2）平均效率高；（3）应用水头范围窄；（4）结构简单，工程造价较低。

（ 1 ）3、水斗式水轮机喷管相当于反击型水轮机的（）。

（1）导水机构；(2)导叶操作机构；(3)导叶；（4）泄水锥。

（ 2 ）4、水轮机线性特性曲线中包括（）。

（1）主要模型综合特性曲线；(2)工作特性、水头特性和转速特性曲线；(3)效率特性曲线；（4）运转综合特性曲线。

(11-039)电力职业技术鉴定考试《水轮发电机组值班员》技师理论试卷题号 一二三四五六合计统分人得分注意事项: 1 答卷前将装订线左侧的项目填写清楚。

2 答卷必需用蓝色或黑色钢笔、圆珠笔，不准用铅笔或红笔。

3 本试卷共有6道大题，满分100分，考试时刻120分钟。

一、选择题（请将正确答案的代号填入括号内，每题1分，共20题）1. 厂用电6kV 系统的接地方式是( )。

(A)中性点直接接地； (B)中性点不接地； (C)中性点经消弧线圈接地；(D)中性点经电容器接地。

答案:B2. 水轮机的设计水头是指( )。

(A)保证水轮机安全稳固运行的最低水头； (B)允许水轮机运行的最高工作水头； (C)水轮机发出额定出力的最低水头； (D)水轮机效率最高的水头。

答案:C3. 某35kV 中性点不接地系统，正常运行时，三相对地电容电流均为10A ，当A相发生金属性接地时，A 相接地电流为( )。

单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________(A)10A； (B)15A； (C)20A； (D)30A。

答案:D4. 发电机正常运行时，气隙磁场由( )。

(A)转子电源产生； (B)定子电流产生； (C)转子电流与定子电流一路产生； (D)剩磁场产生。

答案:C5. 向心轴承主要经受( )载荷。

(A)轴向； (B)斜向； (C)径向； (D)径向和轴向。

答案:C6. 采用电容补偿装置调整系统电压时，对系统来讲( )。

(A)调整电压的作用不明显； (B)不起无功补偿的作用； (C)调整电容电流； (D)既补偿了系统的无功容量，又提高了系统的电压。

答案:D7. 全面质量管理起源于( )。

(A)中国； (B)日本； (C)美国； (D)德国。

答案:C8. 电力系统发生振荡时，振荡中心电压波动情形是( )。

水轮机专业试题（含应知应会）一、填空题（１）水轮机四大部件是指工作部件、引水部件、导水部件和排水部件。

（２）水电站的生产技术用水的主要作用是冷却、润滑和传递能量。

（３）水力机组检修通常可分为四类:定期检查、小修、大修和扩大性大修。

（４）我厂外管形座基础法兰面倾斜度与平面度设计值为<1.0mm，允许值<1.5mm。

（５）我厂内管形座下游法兰面倾斜度与平面度设计值为<0.5mm，允许值±0.75mm。

（６）我厂消防备用取水采用坝前取水，设置在＃９机、海拔为▽４１米。

（７）我厂渗漏排水泵有４台、型号为３５０ＲＪＣ３７０－１６⨯３。

（８）我厂导水机构由内配水环、外配水环、导叶和导叶操作机构等组成。

（９）我厂技术供水采用坝前取水，轴承冷却器采用自流供水方式。

（１０）水泵的主要参数有流量、扬程、效率、功率、比转速。

（１１）我厂水轮发电机转速为７８.９r／min。

飞逸转速235r/min（协联）。

（１２）我厂导水叶与内配水环设计间隙为1.70mm，导水叶与外配水环设计间隙1.20mm。

（１３）水轮机流量的代表符号为Ｑ，单位为m3/s。

（１４）我厂水轮吸出高度为－７.６Ｍ、尾水高程为３７.８Ｍ。

（１５）我厂主轴材料用锻钢制造、主轴长度为８７６０ｍｍ。

（１６）我厂浆叶采用高等抗汽蚀、耐磨损的不锈钢整铸。

（１７）我厂转轮轮毂内的油压为1.6~1.7kg/cm2，轮毂高位油箱安装高程为47.2M。

（１８）我厂检修密封的工作气压力为0.6~0.8Mpa。

检修密封操作柜安装在▽41.7M。

（１９）我厂转轮轮毂的材料为Q235A，转轮室内径为６９００ｍｍ。

（２０）我厂主轴与转轮连接螺栓规格为M100⨯6，设计伸长值为０.27~0.33mm。

二、选择判断题（１）我厂设计水头为ａｍ。

ａ、８.５ｍ，ｂ、１３.２ｍ，Ｃ、２.２ｍ，（２）我厂机组中心安装高程为ｂｍ。

ａ、∇２０.５ｍ，ｂ、∇３０.２ｍＣ、∇４１.７ｍ，（３）我厂水轮机额定流量为c米３/秒。

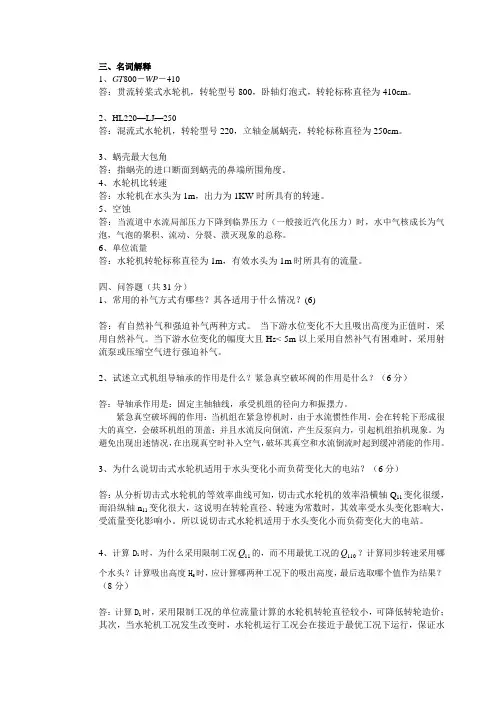

三、名词解释1、GT 800－WP －410答：贯流转桨式水轮机，转轮型号800，卧轴灯泡式，转轮标称直径为410cm 。

2、HL220—LJ —250答：混流式水轮机，转轮型号220，立轴金属蜗壳，转轮标称直径为250cm 。

3、蜗壳最大包角答：指蜗壳的进口断面到蜗壳的鼻端所围角度。

4、水轮机比转速答：水轮机在水头为1m ，出力为1KW 时所具有的转速。

5、空蚀答：当流道中水流局部压力下降到临界压力（一般接近汽化压力）时，水中气核成长为气泡，气泡的聚积、流动、分裂、溃灭现象的总称。

6、单位流量答：水轮机转轮标称直径为1m ，有效水头为1m 时所具有的流量。

四、问答题（共31分）1、常用的补气方式有哪些？其各适用于什么情况？(6)答：有自然补气和强迫补气两种方式。

当下游水位变化不大且吸出高度为正值时，采用自然补气。

当下游水位变化的幅度大且Hs<-5m 以上采用自然补气有困难时，采用射流泵或压缩空气进行强迫补气。

2、试述立式机组导轴承的作用是什么？紧急真空破坏阀的作用是什么？（6分）答：导轴承作用是：固定主轴轴线，承受机组的径向力和振摆力。

紧急真空破坏阀的作用：当机组在紧急停机时，由于水流惯性作用，会在转轮下形成很大的真空，会破坏机组的顶盖；并且水流反向倒流，产生反泵向力，引起机组抬机现象。

为避免出现出述情况，在出现真空时补入空气，破坏其真空和水流倒流时起到缓冲消能的作用。

3、为什么说切击式水轮机适用于水头变化小而负荷变化大的电站？（6分）答：从分析切击式水轮机的等效率曲线可知，切击式水轮机的效率沿横轴Q 11变化很缓，而沿纵轴n 11变化很大，这说明在转轮直径、转速为常数时，其效率受水头变化影响大，受流量变化影响小。

所以说切击式水轮机适用于水头变化小而负荷变化大的电站。

4、计算D 1时，为什么采用限制工况11Q 的，而不用最优工况的110Q ？计算同步转速采用哪个水头？计算吸出高度H S 时，应计算哪两种工况下的吸出高度，最后选取哪个值作为结果？（8分）答：计算D 1时，采用限制工况的单位流量计算的水轮机转轮直径较小，可降低转轮造价；其次，当水轮机工况发生改变时，水轮机运行工况会在接近于最优工况下运行，保证水轮机在高效率区运行。

1.要提高反击式水轮机的效率主要应要提高A) 容积效率B) 机械效率C) 水力效率D) 输入功率参考答案: C2.混流失水轮机转轮直径是指( )A) 与叶片轴线相交处的转轮室内径B) 与射流中心线相切处的节圆直径C) 转轮叶片进水边的最大直径参考答案: C3.冲击式水轮机是靠（）做功的。

A) 水流的势能B) 水流的动能与势能C) 水流的动能D) 水流的热能参考答案: C4.翼形空化和空蚀是反击式水轮机的主要空化和空蚀形态：A) 对B) 错参考答案: A5.下列止漏环一般应用在多泥沙的电站是：（）A) 间隙式B) 迷宫式C) 梳齿式D) 阶梯式参考答案: A6.空蚀对金属材料表面的侵蚀破坏，起主要作用的是A) 电化作用B) 机械作用C) 化学作用参考答案: B7.那种水轮机适应水头范围在20~700mA) 轴流式B) 混流式C) 水斗式D) 斜流式参考答案: B8.轴流式水轮机转轮直径是指其转轮叶片进水边的最大直径:A) 对B) 错参考答案: A9.下列不属于反击式水轮机的是？:A) 混流式水轮机B) 轴流式水轮机C) 贯流式水轮机D) 斜击式水轮机参考答案: D10.转轮是水轮机将水流能量转换为机械能的工作部件:A) 对B) 错参考答案: A11.要保证几何相似，原型与模型水轮机转化形状必须相同，表面糙度和其他部件也相同:A) 对B) 错参考答案: B12.轴流式水轮机的析出高度是指（）A) 下游水面至导水机构的下环平面的距离B) 下游水面至转轮叶片旋转中心线的距离C) 下游水面至转轮叶片旋转轴线与转轮室内表面的距离D) 下游水面至转轮叶片最高点的距离参考答案: B13.翼型的空化和空蚀主要发生在什么地方（）A) 叶片背面压力最低处B) 叶片背面压力最低处的前端C) 叶片背面压力最低处是后端D) 叶片正面压力最低处参考答案: C14.水轮机的总效率包括:A) 水力效率B) 容积效率C) 机械效率D) 摩擦效率参考答案: ABC15.下面选项中全部属于反击式水轮机的是A) 混流式、轴流式、斜流式B) 混流式、轴流式、斜击式C) 斜流式、贯流式、水斗式D) 轴流式、水斗式、斜击式参考答案: A16.动力相似是指两水轮机形成的液流中各相应点所受的力（）A) 大小相同B) 数量相同C) 名称相同D) 方向一致参考答案: BCD17.翼型的空化和空蚀主要发生在什么地方A) 叶片背面压力最低处B) 叶片背面压力最低处的前端C) 叶片背面压力最低处是后端D) 叶片正面压力最低处参考答案: C18.冲击式水轮机包括:A) 水斗式B) 斜击式C) 双击式D) 贯流式参考答案: ABC19.反击式水轮机一般可以分为轴流式,混流式,斜流式和( )A) 贯流式B) 斜击式C) 水斗式参考答案: A20.导致尾水管壁强烈振动，并产生强烈噪音是由于尾水管上部____引起的。

水轮机检修工考试：中级水轮机检修工考试试题三1、单选在特别潮湿或周围均属金属导体的地方工作时，行灯的电压应不超过（）V。

A、12；B、24；C、36；D、48。

正确答案：A2、单选在“一导”半伞式机（江南博哥）组结构中，水轮机的主动力矩传递，是通过主轴与转子轮毂之间的键和借主轴与轮毂间的（）配合来实现的。

A、过渡；B、间隙；C、过盈；D、连接。

正确答案：C3、单选检修工作如不能按计划期限完成，必须由（）办理工作延期手续。

A、工作负责人；B、工作许可人；C、工作成员；D、班长。

正确答案：A4、单选凸缘联轴器适用于低速、大扭矩、（）的轴上。

A、振动小；B、刚性好；C、振动小且刚性好；D、无变动载荷。

正确答案：C5、判断题设备检修必须按计划进行，决不允许非计划检修。

正确答案：错6、判断题在标注尺寸时，要求所注尺寸能完全表达出物体的形状和大小，且不能重复，不能遗漏。

正确答案：对7、判断题楼板和地层只是建筑物的围护构件。

（）正确答案：错8、判断题对于有止推装置的导叶，上端面间隙应调为总间隙的60%～70%，下端面间隙应调为30%～40%。

正确答案：错9、判断题整体铸造混流式水轮机转轮的优点是：生产周期短，成本低，有足够强度。

正确答案：对10、判断题为了减少转轮的汽蚀破坏，总希望水轮机汽蚀系数愈大愈好。

正确答案：错11、问答题零件主视图的选择原则有哪些？正确答案：（1）表达特征原则。

绘制零件图时，应先研究一下从哪个方向能最清楚地显示零件的形状特征，并以哪个视图作为主视图。

（2）加工位置（装夹位置）原则。

零件视图应尽量符合主要加工工序位置，以便在该主要工序加工时看图方便。

（3）工作位置原则。

选择主视图时，尽可能使主视图放置符合零件在机器中的工作位置，这样较容易想像出该零件工作的情况。

同时，根据零件图画装配图时，也较方便，因为零件图在装配图上往往处于工作位置。

12、问答题某台水轮机计算最优转速为125rpm，请问与它同轴运行的水轮发电机转子磁极对数选取多少才能满足国家标准频率50Hz的要求？正确答案：转子磁极对数p＝60f／n＝（60×50）／125＝24（对）答：转子磁极对数24对。
