单片机和fpga

1.电路设计中FPGA的应用

连接逻辑，控制逻辑是FPGA早期发挥作用比较大的领域也是FPGA应用的基石.事实上在电路设计中应用FPGA的难度还是比较大的这要求开发者要具备相应的硬件知识(电路知识)和软件应用能力(开发工具)这方面的人才总是紧缺的，往往都从事新技术，新产品的开发成功的产品将变成市场主流基础产品供产品设计者应用在不远的将来，通用和专用IP的设计将成为一个热门行业!搞电路设计的前提是必须要具备一定的硬件知识.在这个层面，干重于学，当然，快速入门是很重要的，越好的位子越不等人电路开发是黄金饭碗.

2.产品设计

把相对成熟的技术应用到某些特定领域如通讯，视频，信息处理等等开发出满足行业需要并能被行业客户接受的产品这方面主要是FPGA技术和专业技术的结合问题，另外还有就是与专业客户的界面问题产品设计还包括专业工具类产品及民用产品，前者重点在性能，后者对价格敏感产品设计以实现产品功能为主要目的，FPGA技术是一个实现手段在这个领域，FPGA因为具备接口，控制，功能IP，内嵌CPU等特点有条件实现一个构造简单，固化程度高，功能全面的系统产品设计将是FPGA技术应用最广大的市场，具有极大的爆发性的需求空间产品设计对技术人员的要求比较高，路途也比较漫长不过现在整个行业正处在组建"首发团队"的状态，只要加入，前途光明产品设计是一种职业发展方向定位，不是简单的爱好就能做到的!产品设计领域会造就大量的企业和企业家，是一个近期的发展热点和机遇 3.系统级应用

系统级的应用是FPGA与传统的计算机技术结合，实现一种FPGA版的计算机系统如用Xilinx V-4, V-5系列的FPGA，实现内嵌POWER

PC CPU, 然后再配合各种外围功能，实现一个基本环境，在这个平台上跑LINUX等系统这个系统也就支持各种标准外设和功能接口(如图象接口)了这对于快速构成FPGA大型系统来讲是很有帮助的。这种"山寨"味很浓的系统早期优势不一定很明显，类似ARM系统的境况但若能慢慢发挥出FPGA的优势，逐渐实现一些特色系统也是一种发展方向。若在系统级应用中，开发人员不具备系统的扩充开发能力，只是搞搞编程是没什么意义的，当然设备驱动程序的开发是另一种情况，搞系统级应用看似起点高，但不具备深层开发能力，很可能会变成爱好者，就如很多人会做网页但不能称做会编程类似以上是几点个人开发，希望能帮助想学FPGA但很茫然无措的人理一理思路。这是一个不错的行业，有很好的个人成功机会。但也肯定是一个竞争很激烈的行业，关键看的就是速度和深度当然还有市场适应能力。

单片机和fpga

单片机和FPGA都是现代数字电路开发中的两种核心技术。虽然它们在不同的领域有着不同的应用，但它们都是数字电路研究和设计领域中的两个重要分支。本文将分别介绍单片机和FPGA的概念、原理与应用，并比较它们的优点和缺点。

单片机

单片机（Microcontroller，简称MCU），是一种高度集成电路芯片，具有CPU、存储器、通信端口、定时器等外设，可以通过代码对其进行码的负载和控制，并控制外接的器件或设备。单片机的主要优点是方便集成，可靠性高，并且可运行多种应用程序。

常见的单片机主要由以下几部分组成：

1.中央处理器（CPU）：负责运行程序指令和控制电器的操作。

2.存储器：存放程序、变量和常量等数据。

3.输入输出（I/O）接口：将信号传输到外部设备或接收外部设备的信号。

4.计时器/计数器：可用于定时或计数。

5.高速串行通讯接口：用于与其他设备进行通信。

单片机应用十分广泛，从家用电器到工业自动化系统都有单片机的身影。例如，在家用电器方面，它可以被用来控制灯光、计数器、温度、湿度、风扇速度等；在工业自动化系统方面，它可以被用来控制传感器、机器人、闸门等。

FPGA

FPGA（Field Programmable Gate Array），中文翻译为现场可编程门阵列，是一种高度灵活的可编程逻辑电路。FPGA主要由数字逻辑单元（Logic Blocks）、可编程开关（CLB）、输入输出（IO）、内存、数字信号处理器（DSP）、时钟管理单元和片上系统（SoC）等部分组成。

FPGA的优点在于可重构性高、可定制性高、可裸机开发、抗干扰性高。其缺点在于高成本、功耗高、应用难度相对较大。

FPGA经常被用于计算机硬件加速器，数字信号处理（DSP）、通信网络、航空航天、金融交易中高频交易、机器人控制、医疗等领域。

FPGA和外围51单片机的通信(总5页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小-- 1 单片机与FPGA的接口方式

单片机与FPGA的接口方式一般有两种，即总线方式与独立方式。MCS-51单片机具有很强的外部总线扩展能力，利用片外三总线结构很容易实现单片机与FPGA的总线接口，而且单片机以总线方式与FPGA进行数据与控制信息通信也有许多优点：速度快；节省PLD芯片的I／O口线；相对于非总线方式，单片机编程简捷，控制可靠；在FPGA中通过逻辑切换，单片机易于与SRAM或ROM接口。

单片机与FPGA以总线方式通信的逻辑设计，重要的是要详细了解单片机的总线读写时序，根据时序图来设计逻辑结构，其通信的时序必须遵循单片机内固定的总线方式读／写时序。FPGA的逻辑设计也相对比较复杂，在程序设计上必须与接口的单片机程序相结合，严格安排单片机能访问的I／O空间。单片机以总线方式与FPGA进行数据通信与控制时，其通信工作时序是纯硬件行为，速度要比前一种方式快得多，另外若在FPGA内部设置足够的译码输出，单片机就可以仅通过19根I／O线在FPGA与单片机之间进行通信和控制信息交换，这样可以节省FPGA芯片的I／O线。其原理图如图1所示。

2 总线接口逻辑设计

2．1 接口设计思想

单片机与CPLD／FPC,A以总线方式通信的逻辑设计，重要的是要详细了解单片机的总线读写时序，根据时序图来设计逻辑结构。MCS-51系列单片机的时序图如图2所示。 3

ALE为地址锁存使能信号，可利用其下降沿将低8位地址锁存于FPGA中的地址锁存器(LATCH_ADDRES)中；当ALE将低8位地址通过P0锁存的同时，高8位地址已稳定建立于P2口，单片机利用读指令允许信号PSEN的低电平从外部ROM中将指令从P0口读入，由时序图可见，其指令读入的时机是在PSEN的上升沿之前。接下来，由P2口和P0口分别输出高8位和低8位数据地址，并由ALE的下降沿将P0口的低8位地址锁存于地址锁存器。若需从FPGA中读出数据，单片机则通过指令“MOVXA，@DPTR”使RD信号为低电平，由P0口将锁存器中的数据读入累加器A；但若欲将累加器A的数据写进FPGA，则需通过指令“MOVx

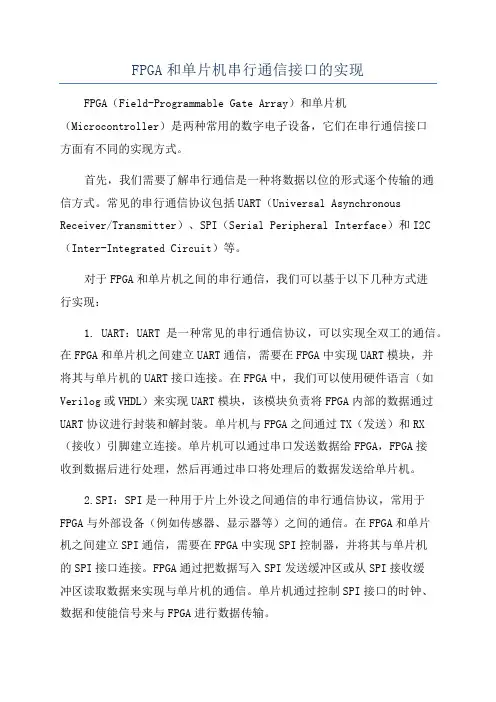

FPGA和单片机串行通信接口的实现

FPGA（Field-Programmable Gate Array）和单片机（Microcontroller）是两种常用的数字电子设备，它们在串行通信接口方面有不同的实现方式。

首先，我们需要了解串行通信是一种将数据以位的形式逐个传输的通信方式。常见的串行通信协议包括UART（Universal Asynchronous

Receiver/Transmitter）、SPI（Serial Peripheral Interface）和I2C（Inter-Integrated Circuit）等。

对于FPGA和单片机之间的串行通信，我们可以基于以下几种方式进行实现：

1. UART：UART是一种常见的串行通信协议，可以实现全双工的通信。在FPGA和单片机之间建立UART通信，需要在FPGA中实现UART模块，并将其与单片机的UART接口连接。在FPGA中，我们可以使用硬件语言（如Verilog或VHDL）来实现UART模块，该模块负责将FPGA内部的数据通过UART协议进行封装和解封装。单片机与FPGA之间通过TX（发送）和RX（接收）引脚建立连接。单片机可以通过串口发送数据给FPGA，FPGA接收到数据后进行处理，然后再通过串口将处理后的数据发送给单片机。

2.SPI：SPI是一种用于片上外设之间通信的串行通信协议，常用于FPGA与外部设备（例如传感器、显示器等）之间的通信。在FPGA和单片机之间建立SPI通信，需要在FPGA中实现SPI控制器，并将其与单片机的SPI接口连接。FPGA通过把数据写入SPI发送缓冲区或从SPI接收缓冲区读取数据来实现与单片机的通信。单片机通过控制SPI接口的时钟、数据和使能信号来与FPGA进行数据传输。 3.I2C：I2C是一种双线制串行总线，常用于连接多个设备的系统，例如FPGA、单片机和其他外部设备之间的通信。在FPGA和单片机之间建立I2C通信，需要在FPGA中实现I2C控制器，并将其与单片机的I2C接口连接。FPGA通过控制I2C的时钟和数据线来与单片机进行数据传输。单片机通过发送起始信号、地址和数据来控制I2C总线的通信。
