物理电磁学的基本原理

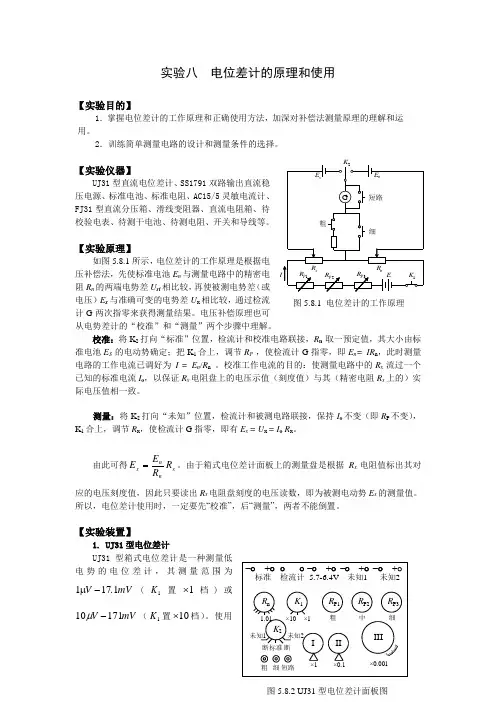

实验八 电位差计的原理和使用

【实验目的】

1．掌握电位差计的工作原理和正确使用方法，加深对补偿法测量原理的理解和运用。

2．训练简单测量电路的设计和测量条件的选择。

【实验仪器】

UJ31型直流电位差计、SS1791双路输出直流稳压电源、标准电池、标准电阻、AC15/5灵敏电流计、FJ31型直流分压箱、滑线变阻器、直流电阻箱、待校验电表、待测干电池、待测电阻、开关和导线等。

【实验原理】

如图5.8.1所示，电位差计的工作原理是根据电压补偿法，先使标准电池En与测量电路中的精密电阻Rn的两端电势差Ust相比较，再使被测电势差（或电压）Ex与准确可变的电势差Ux相比较，通过检流计G两次指零来获得测量结果。电压补偿原理也可从电势差计的“校准”和“测量”两个步骤中理解。

校准：将K2打向“标准”位置，检流计和校准电路联接，Rn 取一预定值，其大小由标准电池ES 的电动势确定；把K1合上，调节RP ，使检流计G指零，即En= IRn，此时测量电路的工作电流已调好为 I = En/Rn 。校准工作电流的目的：使测量电路中的Rx 流过一个已知的标准电流Io，以保证Rx电阻盘上的电压示值（刻度值）与其（精密电阻Rx上的）实际电压值相一致。

测量：将K2打向“未知”位置，检流计和被测电路联接，保持Io不变（即RP不变），K1合上，调节Rx，使检流计G指零，即有Ex = Ux = Io Rx。

由此可得xnnxRREE。由于箱式电位差计面板上的测量盘是根据Rx 电阻值标出其对应的电压刻度值，因此只要读出Rx电阻盘刻度的电压读数，即为被测电动势Ex的测量值。

所以，电位差计使用时，一定要先“校准”，后“测量”，两者不能倒置。

【实验装置】

1. UJ31型电位差计

UJ31型箱式电位差计是一种测量低电势的电位差计，其测量范围为mV.V1171(1K置1档)或mVV17110（1K置10档）。使用GIxEnE短路细粗xRnR1PR2PR3PRE1K2K图5.8.1 电位差计的工作原理

九年级物理下电磁学知识点

九年级物理课程中，电磁学是一个重要且有趣的知识点。电磁学是研究电和磁相互作用的学科，深入了解电磁学的原理和应用，有助于我们更好地理解周围的物理现象和技术应用。本文将带您逐步了解九年级物理下相关的电磁学知识点。

一、电荷和电场

电荷是物质的基本特性，分为正电荷和负电荷。同性电荷相互排斥，异性电荷相互吸引。电场是电荷周围的一个区域，具有方向和强度，可以通过电场线来表示。电场力是指电荷在电场中受到的力，大小与电荷大小和电场强度成正比。

二、电流和电路

电流是电荷的流动，由电荷的正方向和单位时间内通过的电荷量决定。在电路中，电源向电路提供电荷，电荷在电路中形成电流，经过负载元件后产生效果。电路由导线、电源、负载元件和控制元件组成。

三、磁场和磁力 磁场是指物体周围存在磁力的区域。磁力是磁场对运动磁铁或电流产生的力，也是电流在磁场中受到的力。磁场力的方向和大小与磁场和电流的相对位置和方向有关。磁力线可以用来表示磁场的方向。

四、电磁感应和电磁感应定律

电磁感应是指导体内的电荷受到外界磁场或磁体运动的影响而发生电流的现象。法拉第电磁感应定律是描述电磁感应现象的定律，它说明变化的磁场会在闭合线路中产生感应电动势。电磁感应现象广泛应用于发电机和变压器等电力设备中。

五、电磁波和光的本质

电磁波是指由电场和磁场相互作用而传播的一种波动现象。电磁波可分为无线电波、微波、红外线、可见光、紫外线、X射线和γ射线等不同波长的波。光的本质是一种电磁波，它具有波粒二象性，既可视为波动的电磁波，也可视为粒子的光子。

六、电磁辐射和辐射安全

电磁辐射是指从电磁场中传出的能量，它包括非电离辐射和电离辐射两种类型。在实际生活中，电磁辐射无处不在，如电视、手机、微波炉等设备都会产生电磁辐射。辐射安全是指正确使用和防护电磁辐射的一系列措施，保护人们的身体健康。

七、电磁学的应用

物理学中的磁学理论

磁学是物理学的一个分支，用于研究物质中的磁性和磁场现象。磁学理论起源于19世纪初，当时科学家们发现电流可以产生磁场，并且磁场可以影响电流。经过长期的研究，人们逐渐认识到磁学的重要性，现在磁学已经成为一个独立的学科，并在众多领域中发挥着重要作用。

磁性物质是指在外加磁场的作用下会产生磁化现象的物质。人们根据不同的磁化方式，将磁性物质分为顺磁性、铁磁性、反磁性和亚铁磁性四种类型。顺磁性物质是指在外加磁场的作用下，磁矩方向与磁场方向相同，并且随着磁场的增强而增强；铁磁性物质是指在外加磁场的作用下，磁矩方向与磁场方向相同，并且即使去掉外加磁场，磁矩仍然存在；反磁性物质是指在外加磁场的作用下，磁矩方向与磁场方向相反，并且随着磁场的增强而减弱；亚铁磁性物质是指磁矩长度非常小，难以被观察到的物质。

磁场是指在某一空间区域内，由于存在磁性物质或电流而产生的物理量。磁场可以通过磁感线的分布来描述。磁感线是磁场线的一种体现，用来表示磁场在空间内的分布情况。磁感线的分布是由磁场的强度和方向共同决定的。

磁学理论中一个重要的概念是磁通量。磁通量指单位时间内通过某一平面的磁力线总数，通常用符号Φ表示。根据法拉第电磁感应定律可以得出，当磁通量发生变化时，会在导体中产生感应电动势。这一定律的应用非常广泛，例如电磁感应衍生出了电动机和发电机等重要装置。

除了磁通量，磁学理论中还有一个重要的概念是磁场强度。磁场强度是指单位磁极产生的力矩，在公式中通常用符号H表示。磁场强度是描述磁场的强度的一个重要物理量，它在磁性材料的设计和使用中起着重要作用。

在磁学的研究中，人们发现磁学现象与电学现象之间存在着密切的联系。例如在麦克斯韦方程中，电场和磁场是统一的，这意味着磁学理论中所涉及的许多概念和模型也适用于电学领域。同时在一些应用中，电学和磁学之间也存在相互联系。例如在电动机中，电能被转化为机械能，而在发电机中则是机械能被转化为电能，这两种转化都需要电磁感应定律的支持，表明了电学和磁学之间的重要联系。

高中物理电磁学知识点梳理

高中物理的电磁学是电学和磁学的综合学科，主要研究电荷间的相互作用以及电磁场的产生和作用。下面是电磁学的主要知识点梳理。

1.静电学

静电学是电磁学的基础，主要研究静止的电荷及其之间的相互作用。知识点包括：

-电荷的性质：电量、电荷守恒定律、电荷的量子化

-受力特性：库仑定律、电场强度、电场线、电势能、电场中静电能量的计算

-电场的应用：电场与导体的静电平衡、电容器、电场中的运动粒子

2.恒定磁场

恒定磁场研究磁场中的电流及其受力情况。知识点包括：

-磁场的性质：磁场强度、磁感应强度、磁感线、磁场力

-洛伦兹力：洛伦兹力定律、磁场对带电粒子的运动轨迹的影响

-磁场的应用：电流的感应磁场、磁场中的运动粒子、电流在磁场中的感应力、直导线在磁场中的力、电动机、电磁铁等

3.电磁感应

电磁感应研究磁场对电流的产生和电流对磁场的影响。知识点包括：

-法拉第电磁感应定律：感生电动势的大小和方向、感生电动势的计算 -楞次定律：电磁感应中的能量守恒、自感系数的计算

-互感：互感系数、互感电动势的计算

-变压器：构造、工作原理、换电压比

4.交流电

交流电研究电流的周期性变化和交变电场的特性。知识点包括：

-交变电流的特点：周期、频率、角频率、有效值

-阻抗和电感：交流电路中的电阻、电感、电容、有功功率、无功功率和视在功率的计算

-交流电路的分析：串、并联电路的电流、电压、功率的计算

-高压输电：三相交流电输电线路的设计

5.真空电子学与半导体器件

真空电子学研究真空中的电子流动和真空管的原理。知识点包括：

-电子的发现和性质：阴极射线、电子的电量和质量

-阴极射线管：电子的聚焦、加速和偏转、荧光屏和示波器等

半导体器件研究半导体材料中的电流传导和电子器件的工作原理。知识点包括：

-半导体的性质：导电性、P-N结、半导体中的载流子、P-N结的正向和反向特性

-二极管：P-N结的整流作用、二极管的工作原理、应用
