后浇带混凝土浇筑的现行规范

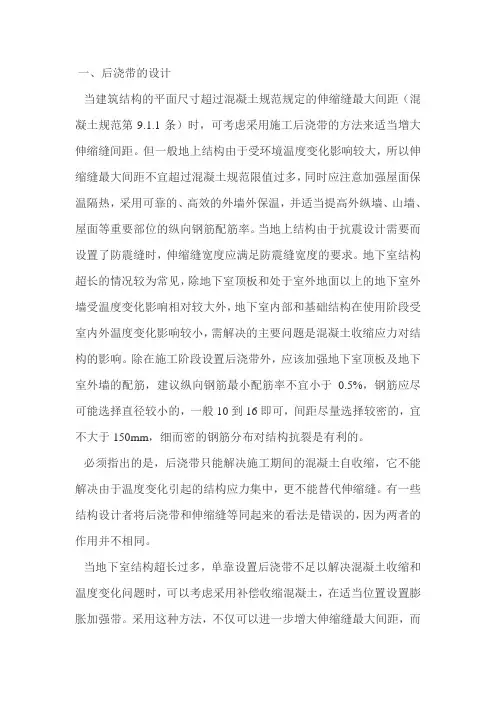

一、后浇带的设计

当建筑结构的平面尺寸超过混凝土规范规定的伸缩缝最大间距（混凝土规范第9.1.1条）时，可考虑采用施工后浇带的方法来适当增大伸缩缝间距。但一般地上结构由于受环境温度变化影响较大，所以伸缩缝最大间距不宜超过混凝土规范限值过多，同时应注意加强屋面保温隔热，采用可靠的、高效的外墙外保温，并适当提高外纵墙、山墙、屋面等重要部位的纵向钢筋配筋率。当地上结构由于抗震设计需要而设置了防震缝时，伸缩缝宽度应满足防震缝宽度的要求。地下室结构超长的情况较为常见，除地下室顶板和处于室外地面以上的地下室外墙受温度变化影响相对较大外，地下室内部和基础结构在使用阶段受室内外温度变化影响较小，需解决的主要问题是混凝土收缩应力对结构的影响。除在施工阶段设置后浇带外，应该加强地下室顶板及地下室外墙的配筋，建议纵向钢筋最小配筋率不宜小于0.5%，钢筋应尽可能选择直径较小的，一般10到16即可，间距尽量选择较密的，宜不大于150mm，细而密的钢筋分布对结构抗裂是有利的。

必须指出的是，后浇带只能解决施工期间的混凝土自收缩，它不能解决由于温度变化引起的结构应力集中，更不能替代伸缩缝。有一些结构设计者将后浇带和伸缩缝等同起来的看法是错误的，因为两者的作用并不相同。

当地下室结构超长过多，单靠设置后浇带不足以解决混凝土收缩和温度变化问题时，可以考虑采用补偿收缩混凝土，在适当位置设置膨胀加强带。采用这种方法，不仅可以进一步增大伸缩缝最大间距，而且可以用膨胀加强带取代部分施工后浇带，从而实现混凝土的连续浇筑即无缝施工。但应注意，采用膨胀加强带取代部分施工后浇带时，膨胀加强带的位置应设置在结构温度应力集中部位，并应制定严格的技术保障措施，保证混凝土原材料的质量和微膨胀剂的配合比准确，结构设计应对地下室结构各部位混凝土的限制膨胀率提出明确要求。

对高层建筑主体与裙房之间是设置永久变形缝，还是在施工阶段设置沉降后浇带，应该根据建筑场地地基持力层土质情况、基础形式、上部结构布置等条件综合确定。当地基持力层土质较好，例如高层建筑基础做在基岩层或卵石层上，或采用桩基时，高层建筑沉降变形量较小，此时可考虑采用施工后浇带而不设置永久变形缝，将高层建筑与裙房基础（或地下室）连成整体。当地基持力层压缩性较高，且厚度较大，高层建筑主体与裙房之间的高差悬殊较大，高层建筑荷载较大，则由于高层建筑与裙房之间的差异沉降量较大，在采用天然地基的情况下，还是以设置永久变形缝将高层建筑与裙房彻底脱开为好。当高层建筑与相邻的裙房之间设置永久变形缝时，高层建筑的基础埋深一般应大于裙房基础埋深至少2米，不满足此要求时应计算高层建筑的稳定性，并采取可靠措施防止高层建筑与裙房之间发生相互倾斜。笔者曾经参观过某工程，高层建筑地下一层，地上十六层，纯地下车库一层，与高层建筑地下室贯通，其间设置了沉降缝，基础埋深基本相同，沉降缝间采用硬质材料填充。由于没有解决好高层建筑与地下车库间的互倾问题，建筑投入使用后，发现沉降缝两侧墙体开裂，造成地下室渗漏。 近年来，复合地基得到了广泛应用，复合地基可以提高地基持力层承载力，提高土体弹性模量，有效地控制建筑物沉降。北京地区有些工程已经通过在高层建筑下采用复合地基的方法来替代桩基，以解决高层建筑主体与裙房之间差异沉降的问题。不论采用哪种方法，如果采用施工后浇带而不设置永久变形缝，都应依据相关规范计算裙房和高层建筑的整体倾斜。当采用地基处理时，在结构设计图纸上，应明确规定采用地基处理后，高层建筑与裙房之间的变形要求。

混凝土基础施工技术

混凝土基础的主要形式有条形基础、独立基础、筏形基础和箱形基础等。混凝土基础工程中，分项工程主要有钢筋、模板、混凝土、后浇带混凝土及混凝土结构缝处理等。高层建筑筏形基础和箱形基础长度超过40m时，宜设置贯通的后浇施工缝(后浇带)，后浇带宽不宜小于800mm，在后浇施工缝处，钢筋必须贯通。

基础施工前应进行地基验槽。混凝土结构基础施工应符合现行《 混凝土结构工程施工规范》GB《50666的相关规定。

1.钢筋工程施工技术要求

(1)绑扎钢筋时，底部钢筋应绑扎牢固，采用HPB300钢筋时，端部弯钩应朝上，柱的锚固钢筋下端应用90°弯钩与基础钢筋绑扎牢固，按轴线位置校核后上端应固定牢靠。

(2)基础底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚，以保证钢筋位置正确。

(3)钢筋的弯钩应朝上，不要倒向一边；但双层钢筋网的上层钢筋弯钩应朝下。

(4)独立柱基础为双向钢筋时，其底面短边的钢筋应放在长边钢筋的上面。

(5)现浇柱与基础连接用的插筋，一定要固定牢靠，位置准确，以免造成柱轴线偏移。

(6)基础中纵向受力钢筋的混凝土保护层厚度应符合设计要求;设计使用年限达到100年的地下结构和构件，其迎水面的钢筋保护层厚度不应小于50mm；当无垫层时，不应小于《70mm。

2.模板工程施工技术要求

混凝土基础模板通常采用组合式钢模板、胶合板模板、钢框木(竹)胶合板模板等。

(1)杯形基础的支模宜采用封底式杯口模板，施工时应将杯口模板压紧，在杯底应预留观测孔或振捣孔。

(2)锥形基础模板应随混凝土浇捣分段支设并固定牢靠，严禁斜面部分不支模，应用铁锹拍实。

(3)高杯口基础可采用安装杯口模板的方法施工，当混凝土浇捣接近杯口底时，再安装固定杯口模板。

(4)后浇带和施工缝侧面宜采用快易收口网、钢板网、铁丝网或小木板作为侧模在后浇带混凝土浇筑前应予拆除，将混凝土界面凿毛并清理干净。

(5)箱形基础后浇带模板应有固定牢靠的支撑措施，并独立支设。在后浇带混凝土合拢前，不应因支架拆除或损坏、结构超载等而改变构件的设计受力状态。

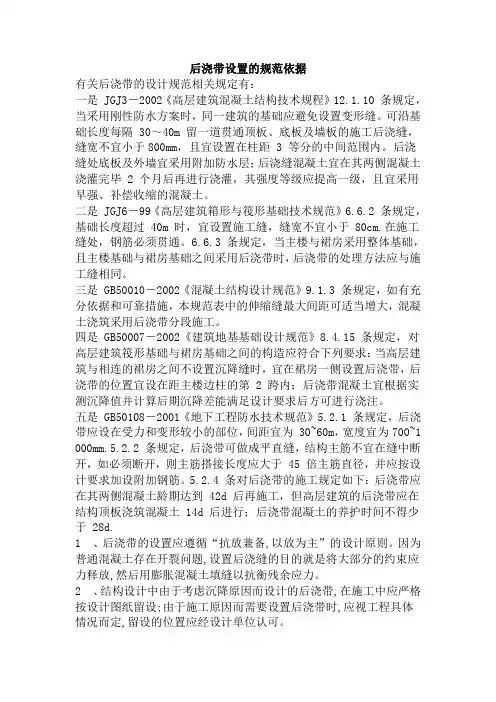

后浇带设置的规范依据

有关后浇带的设计规范相关规定有：

一是 JGJ3－2002《高层建筑混凝土结构技术规程》12.1.10 条规定，当采用刚性防水方案时，同一建筑的基础应避免设置变形缝。可沿基础长度每隔 30～40m 留一道贯通顶板、底板及墙板的施工后浇缝，缝宽不宜小于800mm，且宜设置在柱距 3 等分的中间范围内。后浇缝处底板及外墙宜采用附加防水层；后浇缝混凝土宜在其两侧混凝土浇灌完毕 2 个月后再进行浇灌，其强度等级应提高一级，且宜采用早强、补偿收缩的混凝土。

二是 JGJ6－99《高层建筑箱形与筏形基础技术规范》6.6.2 条规定，基础长度超过 40m 时，宜设置施工缝，缝宽不宜小于 80cm.在施工缝处，钢筋必须贯通。6.6.3 条规定，当主楼与裙房采用整体基础，且主楼基础与裙房基础之间采用后浇带时，后浇带的处理方法应与施工缝相同。

三是 GB50010－2002《混凝土结构设计规范》9.1.3 条规定，如有充分依据和可靠措施，本规范表中的伸缩缝最大间距可适当增大，混凝土浇筑采用后浇带分段施工。

四是 GB50007－2002《建筑地基基础设计规范》8.4.15 条规定，对高层建筑筏形基础与裙房基础之间的构造应符合下列要求：当高层建筑与相连的裙房之间不设置沉降缝时，宜在裙房一侧设置后浇带，后浇带的位置宜设在距主楼边柱的第 2 跨内；后浇带混凝土宜根据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注。

五是 GB50108－2001《地下工程防水技术规范》5.2.1 条规定，后浇带应设在受力和变形较小的部位，间距宜为 30~60m，宽度宜为700~1

000mm.5.2.2 条规定，后浇带可做成平直缝，结构主筋不宜在缝中断开，如必须断开，则主筋搭接长度应大于 45 倍主筋直径，并应按设计要求加设附加钢筋。5.2.4 条对后浇带的施工规定如下：后浇带应在其两侧混凝土龄期达到 42d 后再施工，但高层建筑的后浇带应在结构顶板浇筑混凝土 14d 后进行；后浇带混凝土的养护时间不得少于 28d.

1

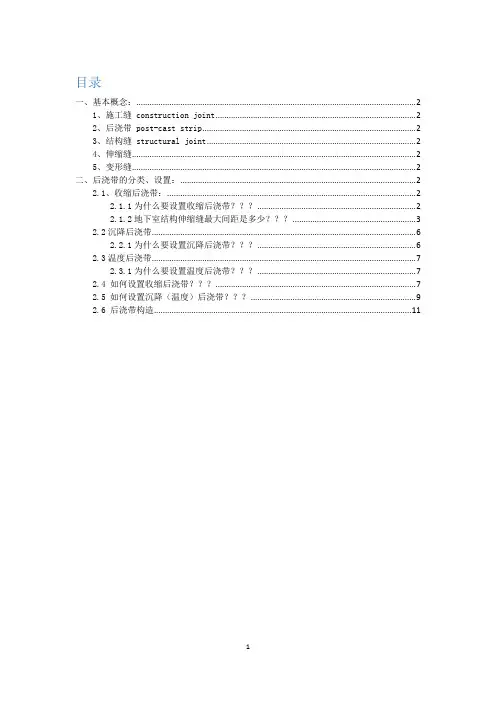

目录
