X射线衍射仪安全操作规程

D8ADVANCEX射线衍射仪操作步骤详细版

1.打开衍射仪主机电源，等待其启动。同时，确保冰箱中的冷却单元达到设定温度（通常为-35°C）。

2.打开X射线发射器前面板上的电源开关，开始预热发射器。预热时间通常在10-15分钟之间。

3.启动主机的控制软件，并选择相应的实验模式。根据实验需求，选择晶体结构分析模式、相量分析模式还是薄膜分析模式。

4.将样品放置在样品支架上。确保样品与支架表面紧密接触，并通过调整样品支架的位置使其处于在X射线束的路径上。

5.调整样品支架的角度，使得样品与X射线束之间的夹角为所需的角度。通常情况下，初始夹角为0°，然后逐渐改变夹角进行扫描。

6.点击软件界面上的"开始扫描"按钮，开始扫描过程。这将会控制发射器发射X射线束，样品接收后的散射光信号经过检测器检测，生成衍射图谱。

7.当扫描完成后，检查衍射图谱。确保图谱的质量和清晰度。如果需要，可以进行进一步的优化，如改变样品位置或调整发射器的功率。

8.根据实验需求，可以对衍射图谱进行数据处理和分析。可以通过软件提供的工具绘制衍射图，计算晶胞参数、相对晶胞大小、晶胞扭曲程度等信息。也可以进行谱峰拟合、定量相分析等操作。

9.实验完成后，停止发射器的工作，关闭软件，并关闭衍射仪主机的电源。 值得注意的是，使用D8ADVANCEX射线衍射仪时，需要遵循一些基本的安全操作规范：

1.在操作过程中，佩戴防护眼镜和手套，确保人员的安全。

2.在开始实验前，检查样品和支架的质量，确保没有损坏并没有外部污染物。

3.在打开发射器前面板时，确保没有人员靠近X射线束的路径。

4.在操作过程中，尽量减少与X射线的接触时间，以免对身体健康产生不良影响。

总结起来，D8ADVANCEX射线衍射仪的操作步骤包括：启动电源、预热发射器、启动控制软件、放置样品、调整角度、开始扫描、检查图谱、数据处理和分析，最后关闭电源。在操作过程中需要注意安全规范，确保人员和样品的安全。以上操作步骤可以帮助您进行D8ADVANCEX射线衍射仪的正常实验。

X射线探伤仪岗位安全操作规程

1 适用范围

本标准适用于操作X射线探伤仪，负责设备班前、班后检查与保养的作业人员。

2 岗位安全作业职责

1) 负责本岗位日常事故隐患自我排查治理，包括班前、班中、班后的排查和处置；

2) 负责本岗位X射线探伤仪作业，在作业和故障排除过程中，严格按照规定安全操作，正确佩戴和使用劳动防护用品；

3) 负责本岗位X射线探伤仪日常保养，确保其安全功能完好有效，保养过程按规定安全作业，本岗位不能解决的问题，及时报修；

4) 负责本岗位事故和紧急情况的报告和现场处置。

3 岗位主要危险有害因素（危险源）

作业活动 主要危险有害因素 可能造成的事故/伤害 可能伤害的对象

放射性元素（宋体 五号）

4 劳动防护用品穿戴要求

作业人员应穿戴安全帽、防护服、劳保鞋，长发应盘在工作帽内，袖口、领口及衣摆应系紧。

5 探伤作业安全要求

作业前准备安全操作

1) 探伤作业开始前，应在操作机前拉好隔离带，禁止非操作人员进入工作区域内；

2) 上电操作：必须检测冷却换热器是否运行正常，冷却循环系统是否有漏水，第一次上电必须检查水泵的转向是否正确；

3) 训机：当X射线机停用时间超过5小时，再次使用就应进行训机。射线机长时间不用，必须保证每月训机一次；

4) 系统开高压：刚关高压后如果立即按开高压键，可能系统会进行声音提示，禁止立刻开高压，等待几秒后再开高压。

作业过程安全操作要求

1) 探伤仪作业过程中，门板若呈未完全封闭，则立即关闭电源，停止操作；

2) 探伤工作前，应检查工件尺寸，防止在运送过程中与舱室器壁发生碰撞；

3) 放置工件于运输平台时，应保证工件放置平稳。

作业结束后安全操作要求

1) 探伤仪使用完毕后，必须关闭开关，切断电源；

2) 使用柔软干净的湿布清洁探伤仪表面，严禁用具有强溶解性的溶液擦拭（如酒精或其他化学稀释剂）；

3) 仪器较长时间不使用时，应定期充电放电，一般一个月左右一次。

㈠ 新X射线衍射仪操作流程：（D/MAX-2005/PC型，2003年购）

第一步：检查真空灯是否正常，左“黄”右“绿”为正常状态，如果“绿”灯闪或者灭的状态表明真空不正常；

第二步：冷却水系统箱，打开其开关（冷却水的温度低于26℃为正常）。如果“延时关机”为开的状态要关闭。“曲轴加热”一般在寒冬才用，打开预热10min后即可继续以下操作。（此外，测试实验完成后，打开“延时关机”按钮，而冷却水的“关闭”按钮不关，30min后冷却水会自动关闭）

第三步：打开机器后面“右下角”的“测角仪”（上开下关），而“左下角”的开关一般为“开”的状态，除有允许不要动；

第四步：电脑操作，桌面“右下角”有“蓝色标示”说明电脑和机器已经连接，否则“左击”该标示选择“初始化”即可；

一．1）双击“X-G operation”软件

点击“X-G control”

点击“手形图标”（转靶按钮）；

2）升电压电流，分“自动”和“手动”，选“炒锅图标”为自动，要检查设定中是否有所需的电压电流。选“自动”的对话框： 点“option” “property”

“Aging data” “everyday use 2”，然后关闭窗口；如果选“风扇图标”为手动升电压电流，先5kV/5min至40kV；20mA/5min至200mA；

3）上述修改完后，窗口最小化。

二．1）双击“standard measurement”软件；

2）勾上“Int position”和“present condition”；

3）在“1”“2”“3”行中选一行，如“1”行 “Use”中为“yes”，其它为“no”

“Print”为“no” “floder name”，如“E:/zyc”（不能出现“.”号）

双击“condition”，出现对话框进行修改：A.“2Theta/Theta” 一般常用，“2Theta” 薄膜用；B.“Method”中“continous”为连续式，“FT”为步进式，“FC”为混合式；C.“Unit counting”中“cps”连续式的单位和“counts”步进

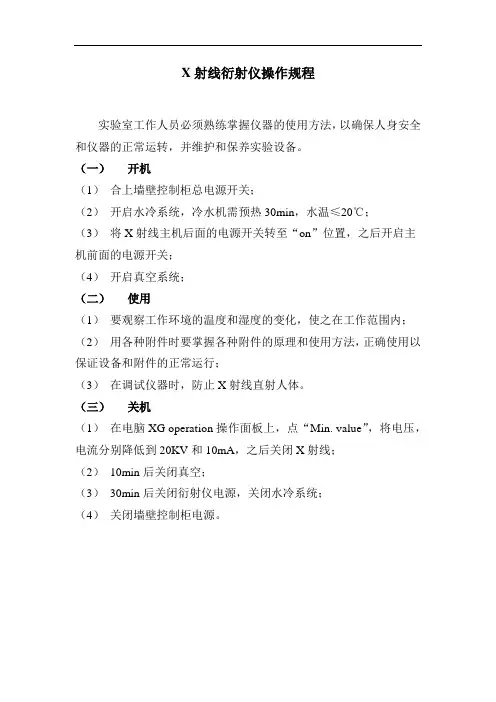

X射线衍射仪操作规程

实验室工作人员必须熟练掌握仪器的使用方法，以确保人身安全和仪器的正常运转，并维护和保养实验设备。

（一） 开机

（1） 合上墙壁控制柜总电源开关；

（2） 开启水冷系统，冷水机需预热30min，水温≤20℃；

（3） 将X射线主机后面的电源开关转至“on”位置，之后开启主机前面的电源开关；

（4） 开启真空系统；

（二） 使用

（1） 要观察工作环境的温度和湿度的变化，使之在工作范围内；

（2） 用各种附件时要掌握各种附件的原理和使用方法，正确使用以保证设备和附件的正常运行；

（3） 在调试仪器时，防止X射线直射人体。

（三） 关机

（1） 在电脑XG operation操作面板上，点“Min. value”，将电压，电流分别降低到20KV和10mA，之后关闭X射线；

（2） 10min后关闭真空；

（3） 30min后关闭衍射仪电源，关闭水冷系统；

（4） 关闭墙壁控制柜电源。
