常用螺栓规格型号【大全】

  • 格式：doc
  • 大小：402.50 KB
  • 文档页数：6

螺栓是应用于机械上的零配件之一,主要有螺母、圆柱形带螺纹构成,是一种紧固件。用来紧固两个带孔零件的连接,通过旋转方式来操作。市面上螺栓的规格还是很多的,有哪些比较常见呢?而螺栓又分为哪些种类呢?下面就随小编一起来看看吧。

一、螺栓的规格有哪些常用：

螺栓的规格1、M10：

直径×长度 不带螺母重量(克) 带螺母重量(克)

M10×30 29 40

M10×40 35 46

M10×50 41 52

M10×60 47 58

螺栓的规格2、M12：

直径×长度 不带螺母重量(克) 带螺母重量(克)

M12×30 41 57

M12×40 49 65

M12×50 58 74

M12×60 67 83

M12×70 76 92 M12×80 85 101

螺栓的规格3、M20：

直径×长度 不带螺母重量(克) 带螺母重量(克)

M20×100 304 366

M20×110 329 391

M20×120 354 416

M20×130 378 440

螺栓的规格4、M22：

直径×长度 不带螺母重量(克) 带螺母重量(克)

M22×60 250 326

M22×70 280 356

M22×80 310 386

M22×90 339 415

M22×100 369 445 M22×110 399 475

M22×120 429 505

M22×130 459 535

M22×140 489 565

M22×150 519 595

M22×160 548 624

螺栓的规格5、M30：

直径×长度 不带螺母重量(克) 带螺母重量(克)

M30×100 765 999

M30×110 820 1054

M30×120 875 1109

M30×130 931 1165

M30×140 986 1220

M30×150 1042 1276 M30×160 1098 1332

M30×170 1154 1388

M30×180 1210 1444

螺栓的规格6、M42：

直径×长度 不带螺母重量(克) 带螺母重量(克)

M42×150 2223 2822

M42×160 2332 2931

M42×170 2441 3040

M42×180 2550 3149

M42×190 2659 3258

M42×200 2768 3367

M42×210 2877 3476

M42×220 2986 3585

M42×230 3095 3694

M42×240 3204 3803

M42×250 3313 3912

二、螺栓一般分为哪些种类：

1、按头部形状分

螺栓的头部形状也有很多,像六角头的、方形头的、圆头的以及沉头的等等,其中六角头是比较常见的。

2、按连接受力方式分

连接受力方式不同有不同的螺栓,主要分为普通螺栓和铰制孔用螺栓。

3、按螺纹的牙型分 螺栓螺纹主要有粗牙、细牙这两种。

4、按制作精度分

制作精度不同的螺栓主要分为A、B、C三级,A、B是精制螺栓,主要用于车床加工,一般性能等级为8.8.而C是粗制螺栓,性能等级仅有4.8级,多用于临时固定。

5、按性能等级分

螺栓性能等级有八个,即3.6、4.8、5.6、5.8、8.8、9.8、10.9以及12.9的,8.8级以上的都是低碳合金钢的高强度螺栓,而8.8级以下都是普通螺栓。

总结:以上就是关于螺栓的规格有哪些常用以及螺栓一般分为哪些种类的介绍,螺栓在生活中和工业中有着非常重要的作用和广泛的领域,螺栓在不同的地方要选择不同规格和种类的螺栓,希望小编给大家分享的内容能给大家带来一些参考。

合集下载

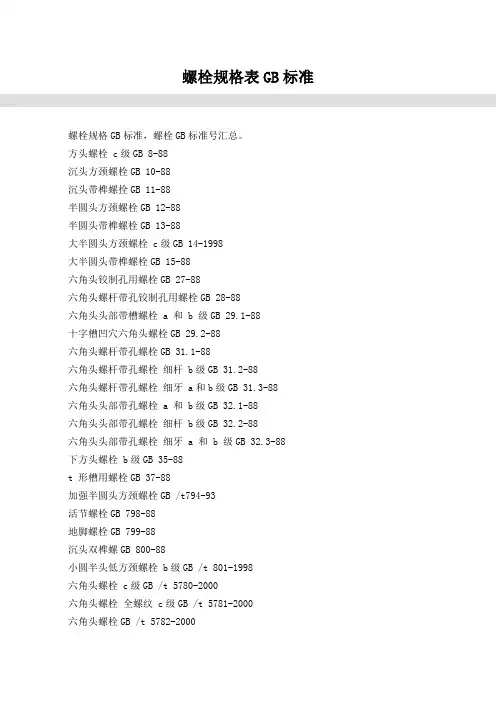

螺栓规格表GB标准

螺栓规格表GB标准

螺栓规格表GB标准

螺栓规格GB标准，螺栓GB标准号汇总。

方头螺栓 c级GB 8-88

沉头方颈螺栓GB 10-88

沉头带榫螺拴GB 11-88

半圆头方颈螺栓GB 12-88

半圆头带榫螺栓GB 13-88

大半圆头方颈螺栓 c级GB 14-1998

大半圆头带榫螺栓GB 15-88

六角头铰制孔用螺栓GB 27-88

六角头螺杆带孔铰制孔用螺栓GB 28-88

六角头头部带槽螺栓 a 和 b 级GB 29.1-88

十字槽凹穴六角头螺栓GB 29.2-88

六角头螺杆带孔螺栓GB 31.1-88

六角头螺杆带孔螺栓 细杆 b级GB 31.2-88

六角头螺杆带孔螺栓 细牙 a和b级GB 31.3-88

六角头头部带孔螺栓 a 和 b级GB 32.1-88

六角头头部带孔螺栓 细杆 b级GB 32.2-88

六角头头部带孔螺栓 细牙 a 和 b 级GB 32.3-88

下方头螺栓 b级GB 35-88

t 形槽用螺栓GB 37-88

加强半圆头方颈螺栓GB /t794-93

活节螺栓GB 798-88

地脚螺栓GB 799-88

沉头双榫螺GB 800-88

小圆半头低方颈螺栓 b级GB /t 801-1998

螺栓与螺母规格表表

螺栓与螺母规格表表

.

.

螺栓与螺母规格表

螺栓介绍 .

. .

. .

.

螺 母 介 绍

六角螺母—C 级 I 型六角螺母—A 和 B 级 六角薄螺母

（GB/T41-2000） (GB/T6170-2000) (GB/T6172.1-2000)

标记示例

螺纹规格 D=M12、性能级别为 5 级、不经表面处理、C 级的六角螺

母： 螺母 GB/T41-2000 M12

螺纹规格 D=M12、性能级别为 8 级、不经表面处理、A 级的 I 型六

角螺母： 螺母 GB/T6170-2000 M12

mm

螺纹规格 D M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42

GB/T41 8.63 10.89 14.20 17.59 19.85 26.17 32.95 39.55 50.85 60.79 72.07

e

GB/T6170 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02

GB/T6172.1 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02

GB/T41 8 10 13 16 18 24 30 36 46 55 65

s

GB/T6170 5.5 7 8 10 13 16 18 24 30 36 46 55 65

GB/T6172.1 5.5 7 8 10 13 16 18 24 30 36 46 55 65

GB/T41 5.6 6.1 7.9 9.5 12.2 15.9 18.7 22.3 25.4 31.5 34.9

常用化学螺栓 参数、规格

常用化学螺栓 参数、规格

参考数据

锚栓规格（mm）[2] M10 M12 M16 M20 M24

钻孔直径（mm） 12 14 18 25 28

钻孔深度（mm） 90 110 125 170 210

螺栓长度（mm） 130 160 190 260 300

最大锚固厚度（mm） 20

25 35 65 65

锚栓的边距及混凝土构件的最小厚度要求

锚栓规格 M10 M12 M16 M20 M24

最小边距（mm） 45 55 65 85 105

最小锚栓间距（mm） 45 55 65 85 105

基材最小厚度（mm） 110 130 145 190 230

单个锚栓平均破坏荷载及设计荷载

锚栓规格 M10 M12 M16 M20 M24

破坏拉力（KN）（C30砼） 31.87 45.57 71.58 137.69 186.69

破坏剪力（KN）（C30砼） 17.25 29.05 53.43 84.42 114.15

设计拉力（KN）（C30砼） 10.32 14.76 23.26 44.56 60.90

设计剪力（KN）（C30砼） 5.79 9.95 14.40 28.65 45.77

凝固时间

混凝土内温度 -5℃~0℃ 0℃~10℃ 10℃~20℃ 20℃以上

凝固时间 5h 1h 20min 10min

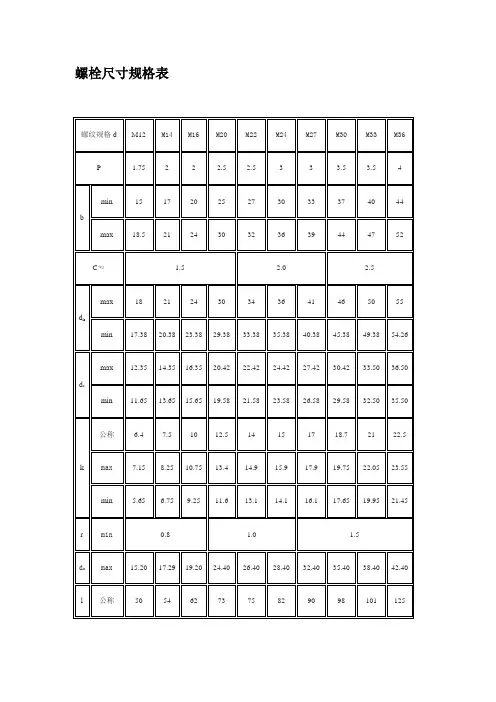

螺栓尺寸规格表-29螺栓
