螺钉国标图示

  • 格式：doc
  • 大小：1.32 MB
  • 文档页数：26

1 螺钉国标图示

1. 内六角平端紧定螺钉 GB77-85（ISO4026-1977） 材料： 钢 机械性能：33H 45H ； 不锈钢 机械性能：A2-70

螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20

dp max 2.0 2.5 3.5 4.0 5.5 7.0 8.5 12.0 15.0

s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0

t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0

L 4-16 5-20 6-25 8-30 10-40 12-50 16-60 20-60 25-60

2. 内六角锥端紧定螺钉 GB78-85（ISO4027-1977） 材料：钢 机械性能：33H 45H ； 不锈钢 机械性能：A2-70

螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20

dp max 1.5 2.0 2.5 3.0 4.0 5.0

s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0

t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0

L 5-16 6-20 8-25 10-30 12-40 16-50 20-60 25-60 30-60

2

3．内六角圆柱端紧定螺钉 GB79-85（ISO4028-1977） 材料：钢 机械性能：33H 45H ；不锈钢 机械性能：A2-70

螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20

dp max 2.0 2.5 3.5 4.0 5.5 7.0 8.5 12.0 15.0

s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0

t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0

Z 短圆柱端max 1.0 1.25 1.50 1.75 2.25 2.75 3.25 4.30 5.30

长圆柱端max 1.75 2.25 2.75 3.25 4.30 5.30 6.30 8.36 10.36

L 6-16 8-20 10-25 14-30 16-40 20-50

25-60 30-60 35-60

4．内六角凹端紧定螺钉 GB80-85（ISO4029-1977） 材料：钢 机械性能：33H 45H ；不锈钢 机械性能：A2-70

螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20

dp max 1.4 2.0 2.5 3.0 5.0 6.0 8.0 10.0 14.0

s 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0

t min 2.0 2.5 3.0 3.5 5.0 6.0 8.0 10.0 12.0

L 4-16 5-20 6-25 8-30 10-40 12-50 16-60 20-60 25-60

5．开槽圆柱头螺钉 GB65-85（ISO1207-1983） 材料：钢 机械性能：4.8 ；不锈钢 机械性能：A2-50

螺纹规格d M2 M2.5 M3 M5 M6 M8 M10

b 25 25 25 38 38 38 38

dk max 3.8 4.5 5.5 8.5 10.0 13.0 16.0

K max 1.4 1.8 2.0 3.3 3.9 5.0 6.0

n 公称 0.5 0.6 0.8 1.2 1.6 2.0 2.5

t min 0.6 0.7 0.85 1.3 1.6 2 2.4 3 L

4-20 5-25 6-30 10-50 12-60 16-80 20-80

6．开槽盘头螺钉 GB67-85（ISO1580-1983） 材料：钢 机械性能：4.8 ；不锈钢 机械性能：A2-50

螺纹规格d M3 M3.5 M4 M5 M6 M8 M10

b 25 33 38 38 38 38 38

dk max 5.6 7.0 8.0 9.5 12 16 20

K max 1.8 2.1 2.4 3.0 3.6 4.8 6.0

n 公称 0.8 0.8 1.2 1.2 1.6 2.0 2.5

t min 0.7 0.8 1.0 1.2 1.4 1.9 2.4

L 6-30 8-35 8-40 10-50 12-60 16-80 20-80

7．开槽沉头螺钉 GB68-85（ISO2009-1983） 材料：钢 机械性能：4.8 ；不锈钢 机械性能：A2-50

螺纹规格d M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10

b 25 25 25 33 38 38 38 38 38

dk max 3.8 4.7 5.5 6.5 8.4 9.3 11.3 15.8 18.3

K max 1.2 1.5 1.65 1.93 2.70 2.70 3.30 4.65 5.00

n 公称 0.5 0.6 0.8 0.8 1.2 1.2 1.6 2.0 2.5

t min 0.4 0.5 0.6 0.7 1.0 1.1 1.2 1.8 2.0

L 4-20 5-25 6-30 8-35 8-40 10-50 12-60 16-80 20-80 4

GB69-85（ISO2010-1983）

开槽半沉头螺钉

材料：钢 机械性能：4.8

不锈钢 机械性能：A2-50

螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10

b 25 25 25 38 38 38 38 38

dk max 3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3

K max 1.2 1.5 1.65 2.7 2.7 3.3 4.65 5.00

n 公称 0.5 0.6 0.8 1.2 1.2 1.6 2.0 2.5

t min 0.8 1.0 1.2 1.6 2.0 2.4 3.2 3.8

L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80

GB818-85（ISO7045-1983）

十字槽盘头螺钉

材料：钢 机械性能：4.8

不锈钢 机械性能：A2-50

螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10

b 25 25 25 38 38 38 38 38

dk max 4.0 5.0 5.6 8.0 9.5 12.0 16.0 20.0

K max 1.6 2.1 2.4 3.1 3.7 4.6 6.0 7.5

m H型 1.9 2.7 3.0 4.4 4.9 6.9 9.0 10.1

Z型 1.9 2.6 2.9 4.4 4.6 6.8 8.8 10.0

槽号 0 1 1 2 2 3 4 4

L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80

5

GB819-85（ISO7046-1983）

十字槽沉头螺钉

材料：钢 机械性能：4.8

不锈钢 机械性能：A2-50

螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10

b 25 25 25 38 38 38 38 38

dk max 3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3

K max 1.20 1.50 1.65 2.70 2.70 3.30 4.65 5.00

m H型 1.90 2.90 3.20 4.60 5.20 6.80 8.90 10.00

Z型 2.00 3.00 3.20 4.60 5.10 6.80 9.00 10.00

槽号 0 1 1 2 2 3 4 4

L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80

GB820-85（ISO7047-1983）

十字槽半沉头螺钉

材料：钢 机械性能：4.8

不锈钢 机械性能：A2-50

螺纹规格d M2 M2.5 M3 M4 M5 M6 M8 M10

b 25 25 25 38 38 38 38 38

dk max 3.80 4.70 5.50 8.40 9.30 11.30 15.80 18.3

K max 1.20 1.50 1.65 2.70 2.70 3.30 4.65 5.00

m H型 2.00 3.00 3.40 5.20 5.40 7.30 9.60 10.40

Z型 2.20 3.00 3.80 5.20 5.60 7.20 9.60 10.40

槽号 0 1 1 2 2 3 4 4

L 4-20 5-25 6-30 8-40 10-50 12-60 16-80 20-80 6

DIN7991-86

内六角沉头螺钉

材料：钢 机械性能：8.8 10.9

不锈钢 机械性能：A2-70

螺纹规格d M3 M4 M5 M6 M8 M10 M12 M16 M20

L<125 12 14 16 18 22 26 30 38 46

125

L>200 45 49

57 65

dk max 6 8 10 12 16 20 24 30 36

K max 1.70 2.30 2.80 3.30 4.40 5.50 6.50 7.50 8.50

s 公称 2.00 2.50 3.00 4.00 5.00 6.00 8.00 10.0 12.0

t min 0.95 1.55 2.05 2.25 3.20 4.10 4.30 5.00 5.60

L 8-30 8-40 10-50 12-50 16-60 20-70 25-70 35-90 40-100

公制螺纹镀锌瓦楞闩

材料：钢 机械性能：4.8

螺纹直径d M4 M5 M6 M8

b 38 38 38 38

dk 9.50 11.5 14.0 18.50

K 2.50 3.00 3.50 4.50

s max 7 8 10 13

m max 3.20 4.00 5.00 6.50

L 8-60 10-70 12-80 16-100

合集下载

卸料螺钉

卸料螺钉

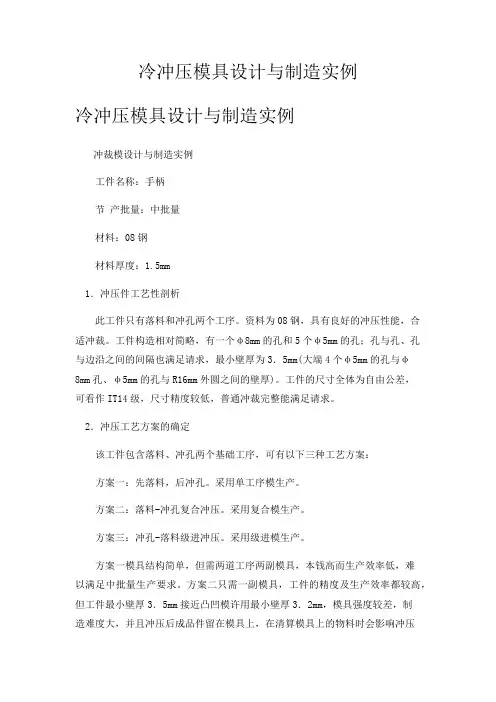

冷冲压模具设计与制造实例

冷冲压模具设计与制造实例

冲裁模设计与制造实例

工件名称：手柄

节 产批量：中批量

材料：08钢

材料厚度：1.5mm

1．冲压件工艺性剖析

此工件只有落料和冲孔两个工序。资料为08钢，具有良好的冲压性能，合适冲裁。工件构造相对简略，有一个φ8mm的孔和5个φ5mm的孔；孔与孔、孔与边沿之间的间隔也满足请求，最小壁厚为3．5mm(大端4个φ5mm的孔与φ8mm孔、φ5mm的孔与R16mm外圆之间的壁厚)。工件的尺寸全体为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完整能满足请求。

2．冲压工艺方案的确定

该工件包含落料、冲孔两个基础工序，可有以下三种工艺方案：

方案一：先落料，后冲孔。采用单工序模生产。

方案二：落料-冲孔复合冲压。采用复合模生产。

方案三：冲孔-落料级进冲压。采用级进模生产。

方案一模具结构简单，但需两道工序两副模具，本钱高而生产效率低，难以满足中批量生产要求。方案二只需一副模具，工件的精度及生产效率都较高，但工件最小壁厚3．5mm接近凸凹模许用最小壁厚3．2mm，模具强度较差，制造难度大，并且冲压后成品件留在模具上，在清算模具上的物料时会影响冲压速度，操作不便利。方案三也只需一副模具，生产效力高，操作方便，工件精度也能满足要求。通过对上述三种方案的分析比较，该件的冲压生产采用方案三为佳。

3．重要设计计算

（1）排样方法的肯定及其计算

设计级进模，首先要设计条料排样图。手柄的外形具有一头大一头小的特色，直排时资料利用率低，应采取直对排，如图8.2.2 所示的排样方式，设计成隔位冲压，可明显地减少废物。隔位冲压就是将第一遍冲压以后的条料程度方向旋转180°，再冲第二遍，在第一次冲裁的间隔中冲裁出第二部分工件。搭边值取2．5mm和3．5mm，条料宽度为135mm，步间隔为53 mm，一个步距的材料应用率为78%（盘算见表8.2.1）。查板材尺度，宜选950mm×1500mm的钢板，每张钢板可剪裁为7张条料（135mm×1500mm），每张条料可冲56个工件，故每张钢板的材料应用率为76%。

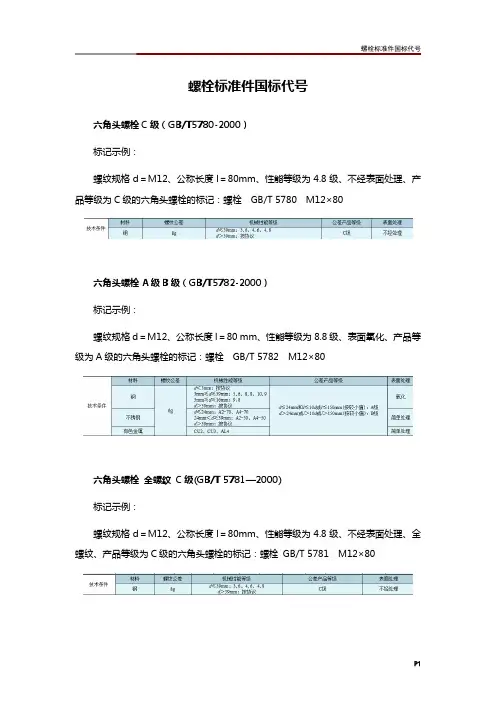

螺栓标准件国标代号

螺栓标准件国标代号

螺栓标准件国标代号

P1 螺栓标准件国标代号

六角头螺栓C级（GB/T5780-2000）

标记示例：

螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、不经表面处理、产品等级为C级的六角头螺栓的标记：螺栓 GB/T 5780 M12×80

六角头螺栓A级B级（GB/T5782-2000）

标记示例：

螺纹规格d＝M12、公称长度l＝80 mm、性能等级为8.8级、表面氧化、产品等级为A级的六角头螺栓的标记：螺栓 GB/T 5782 M12×80

六角头螺栓 全螺纹 C级(GB/T 5781—2000)

标记示例：

螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、不经表面处理、全螺纹、产品等级为C级的六角头螺栓的标记：螺栓 GB/T 5781 M12×80

螺栓标准件国标代号

P2 六角头螺栓 全螺纹A级B级(GB/T 5783—2000)

标记示例：

螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、表面氧化、全螺纹、产品等级为A级的六角头螺栓的标记：螺栓 GB/T 5783 M12×80

内六角圆柱头螺钉(GB/T 70.1—2008)

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为8.8级、表面氧化的A级内六角圆柱头螺钉的标记：螺钉 GB/T 70.1 M5×20

内六角平圆头螺钉(GB/T 70.2—2008)

标记示例：

螺纹规格d＝M12、公称长度l＝40mm、性能等级为12.9级、表面氧化的A级内六角平圆头螺钉的标记：螺钉 GB/T 70.2 M12×40

内六角沉头螺钉(GB/T 70.3—2008)

标记示例： 螺栓标准件国标代号

P3 螺纹规格d＝M12、公称长度l＝40mm、性能等级为8.8级、表面氧化的A级内六角沉头螺钉的标记：螺钉 GB/T 70.3 M12×40

标准型弹簧垫圈 (GB/T 93—1987)

新国标《道路交通标志和标线》图示与说明

新国标《道路交通标志和标线》图示与说明

--WORD格式--可编辑------

--专业资料分享--

新国标《道路交通标志和标线》图示与说明

新国标《道路交通标志和标线》图示与说明

一、进出城主要通道交通标志标线

警方提示：在完善交通标志标线的过程中配套建设了交通技术监控系统，市民驾车出行在获得清晰指路引导的同时，请自觉遵守交通标志标线的规定。

标志标线是道路交通安全设施的重要组成部分，也是无声的法律语言，更是守法和执法的依据。随着近年来福州市区道路建设改造和交通结构调整力度的不断加大，以及交通设施国家标准的修订，多年积累下来的交通设施标准不一、新旧混杂等问题逐步显现，交通参与者和新闻媒体多有反映。今年 4

月份以来，交巡警部门在城区交通管理综合整治工作中，依照《道路交通安全法》 、国家标准《道路交通标志和标线》

(GB5768-2009) 等相关规定，针对福州实际，突出统一性、协调性、超前性、灵活性，全面启动交通标志标线的整改完善工作。

首先，结合城区道路景观改造，先后完成了乌山路、鼓

屏路、北大路、通湖路等 10 多条道路的交通标志标线整改

完善工作，完成了 579 处出租车专用停车泊位、 858 处公交 --WORD格式--可编辑------

--专业资料分享--

车停靠站、市政道路沿线的 653 组学校标志及 617 面人行横道指示标志，以及火车北站、 “ 限摩限超电 ” 、两车停放点等交通标志标线的设置。

其次，随着福州绕城高速公路、机场高速公路二期、东北三环 A 段、三环二期的建成通车，打通了我市北、东、南三个进出城方向的重要通道，同时西北二环成为市区道路与绕城高速、机场高速和三环路连接的主动脉，城际交通与快速干道之间的承接作用愈发凸显，交通标志标线的指路引导作用也愈发重要。交巡警部门迅速与道路建设单位对接，完善了西北二环、绕城高速、机场高速二期、三环二期的交通标志标线。为了让驾车人容易识别和发挥提醒、告知、引导

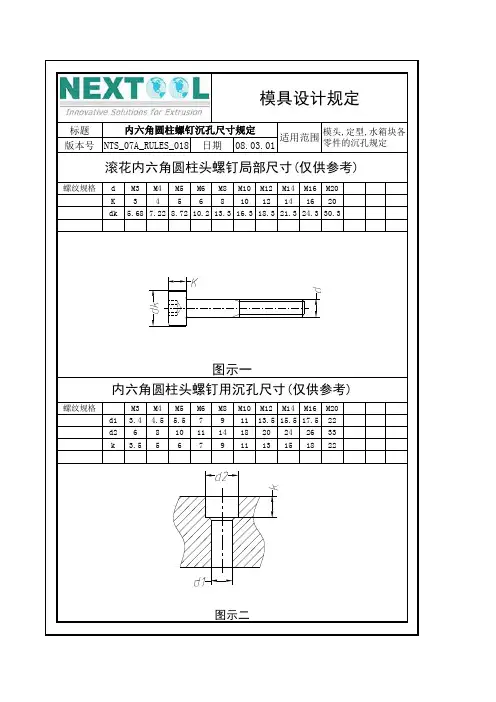

内六角圆柱螺钉沉头尺寸规定
